Как подключить блок розеток

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

  1. разметки,
  2. высверливания углубления под подрозетник,
  3. установка прибора,
  4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

  1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
  2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
  3. При установке в листе гипсокартона используется соответствующая насадка.
  4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

  1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
  2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

  • Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
  • Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

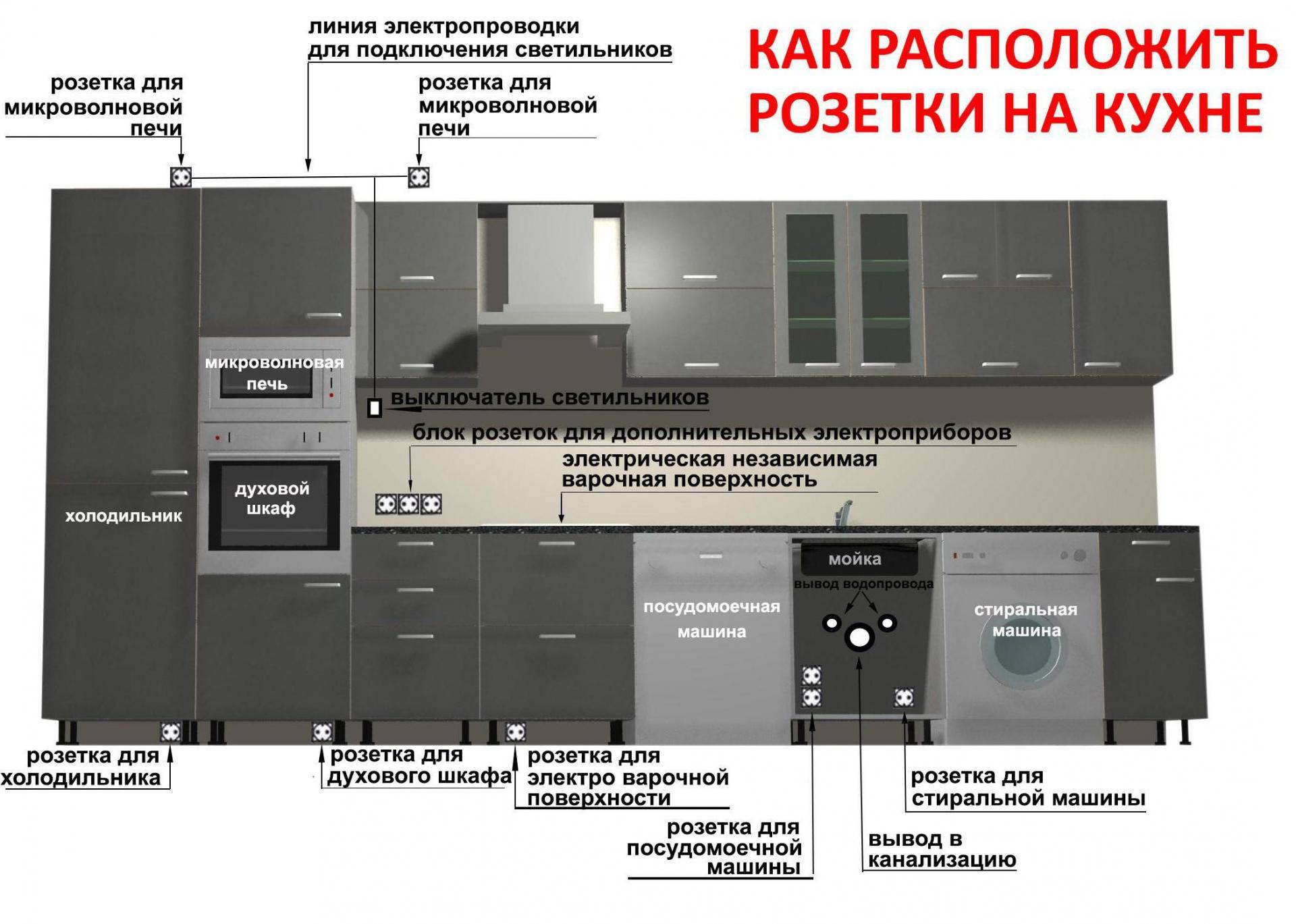

  1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
  2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
  3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Разновидности слитных блоков

По способу установки устройства делятся на 2 вида:

  • накладные – для открытой проводки;
  • встраиваемые – для скрытой.

Первые просты в монтаже: их прикручивают к стене дюбелями. Так поступают в помещениях с низкими требованиями к эстетике – дачных домиках, гаражах, мастерских, на промышленных предприятиях.

В домах и квартирах устраивают скрытую проводку и, соответственно, применяют встраиваемые электроточки. Чтобы их установить, в стене выбивают выемку – для прокладки проводов потребуется монтаж штроб.

В квартирах часто устраивают скрытую проводку.

Устройства оснащают 1, 2 или 3 розетками. Выключатели – 1, 2, 3 или 4 клавишами. Их число соответствует количеству групп светильников, которые можно запитать через коммутатор. Например, выключатель с 2 клавишами устанавливают для управления освещением в ванной и туалете, с 3 – еще и в коридоре.

При покупке обращают внимание на следующие характеристики:

  1. Наличие заземляющего контакта. Имеется у большинства моделей, но выпускают и изделия без него – для старого жилого фонда с системой заземления типа TN-C.
  2. Допустимую нагрузку. Для 2-фазной сети этот параметр рассчитывают делением суммарной мощности подключаемых приборов на 220.
  3. Класс пыле- и влагозащиты. Для сухих помещений подойдет изделие с IP20, для влажных – с IP44.

Выпускают блоки с подсветкой. Она облегчает поиск выключателя в темноте. Однако через такие коммутаторы нельзя запитывать светодиодные и энергосберегающие лампы. После переключения клавиши в положение «выкл.» первые все равно будут гореть, вторые – периодически мигать (из-за присутствия в конструкции пускорегулирующей аппаратуры с конденсатором).

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

  1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
  2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
  3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
  4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
  5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
  6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
  7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

  1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
  2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
  3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
  4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
  5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
  6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени.  статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

  1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
  2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

  • подключаются такая розетка к отдельной линии, идущей от щитка;
  • необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
  • отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

Viko

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

Этюд

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

  • панель с нужным количеством точек питания;
  • планку декоративную;
  • кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
  • провод для перемычек;
  • алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

  • строительный уровень или линейку;
  • карандаш;
  • перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
  • зубило, молоток;
  • электромонтажные инструменты;
  • шпатель;
  • тару для замешивания шпаклевки (гипса, алебастра).

Специальные блоки — розетка и выключатель в одном корпусе

Чтобы разобраться в том, как подключать розетку и выключатель от одного двухжильного провода – потребуется ознакомиться с известными разновидностями объединяющих их изделий (специальных модулей). Помимо этого, перед походом в магазин электротоваров желательно изучить их технические характеристики, а также возможности действующей электросети

Это особо важно в случаях, когда комбинированный блок предполагается эксплуатировать в домах с сильно износившейся электропроводкой

Кроме того, важно знать, на какую заявленную производителем мощность они рассчитаны. Для установки во влажных помещениях выбираются изделия с защитными шторками особой конструкции и пластиковой крышкой сверху

Какие бывают объединенные блоки

Сегодня отечественный рынок заполнен электротехническими изделиями, сочетающими в себе те или иные варианты из розеток и выключателей. В состав такого прибора могут входить одна или две розетки и несколько одно-, двух, или трехклавишных выключателей. Подобно обычным установочным изделиям совместные конструкции делятся на приборы для внутренней и наружной установки. По внешнему виду они выглядят несколько громоздко, но, к сожалению, только таким способом удается проложить скрытую в глубине стен проводку.

Несмотря на большое количество моделей электроустановочных изделий, среди них удается выделить следующие типы:

  1. Блоки с одной силовой розеткой и одним одноклавишным выключателем.
  2. Аналогичные устройства, но с выключателем, имеющим две раздельные кнопки.
  3. Силовые блоки с розеткой и тремя отдельными выключателями (клавишами).

Первые из этих изделий представляют собой простейшие конструкции, чаще всего устанавливаемые в гаражах, подвалах жилых строений и в небольших хозяйственных постройках. Минимальная функциональность этих устройств позволяет совершать простейшие коммутации из приводимого ниже ряда:

  • включить освещение в помещении;
  • подогревать воду в электрическом чайнике;
  • подключить вентилятор или другой бытовой прибор (электроинструменты типа дрели, в частности).

Спаренные блоки с двухклавишными выключателями оптимально подойдут для коридоров и совмещенных санузлов малогабаритных квартир. Они обеспечивают более широкий выбор функций (смотрите раздел «Как подключить двойной выключатель»). Функциональность такого модуля представлена следующим рядом возможностей:

  • включать освещение в прихожей и в совмещенном санузле;
  • подключить к сети зарядку мобильного устройства и другие электроприборы (пылесос или фен, например);
  • включать в розетку бытовой электроинструмент.

Комбинированный блок с тремя простыми выключателями (трехклавишный модуль) подходит для значительных по площади квартир с изолированными ванной и туалетной комнатами. К третьему выключателю можно подключить светильник для кладовки или освещение кухни. В других помещениях такой квартиры (детской, спальне и гостиной) устанавливать его не имеет смысла, поскольку часть функций не будет задействована. Единственным исключением является наличие в комнатах осветителей с несколькими лампочками, таких как многорожковые люстры, которые должны подсоединяться к схеме раздельно.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

  • столешницы;
  • стенки шкафов.

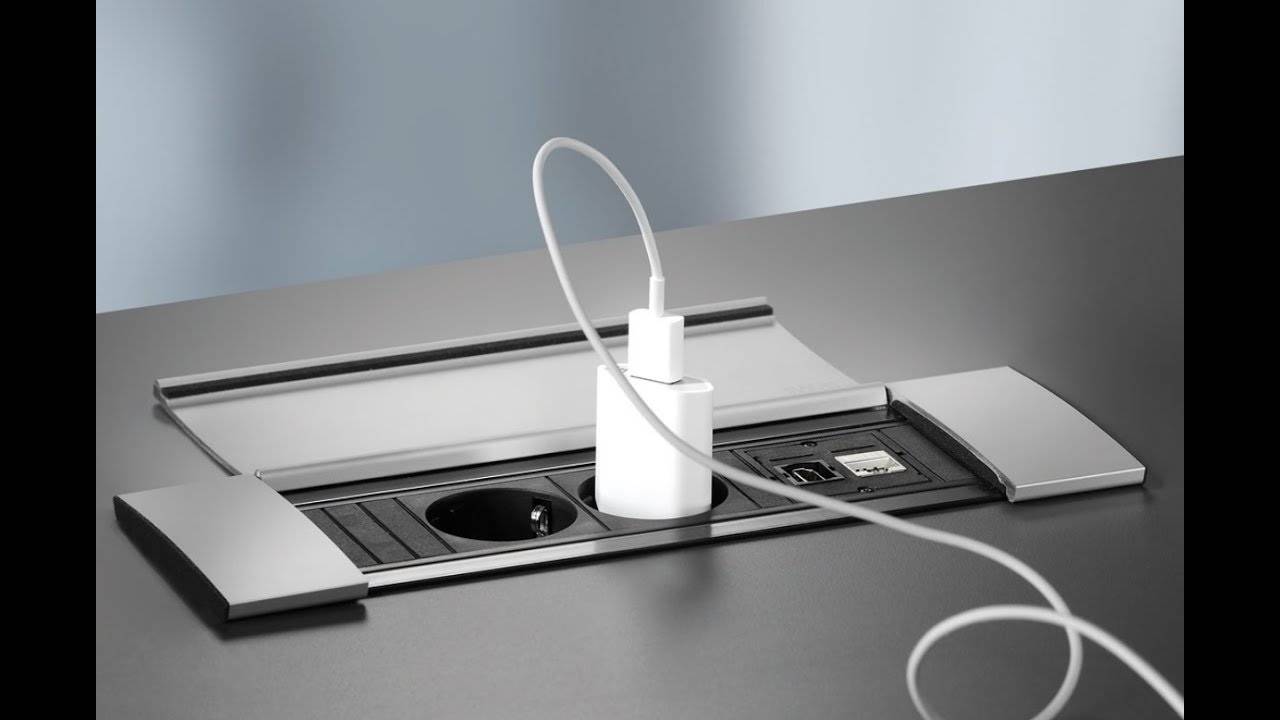

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

  • в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
  • в зоне приёма пищи;
  • в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

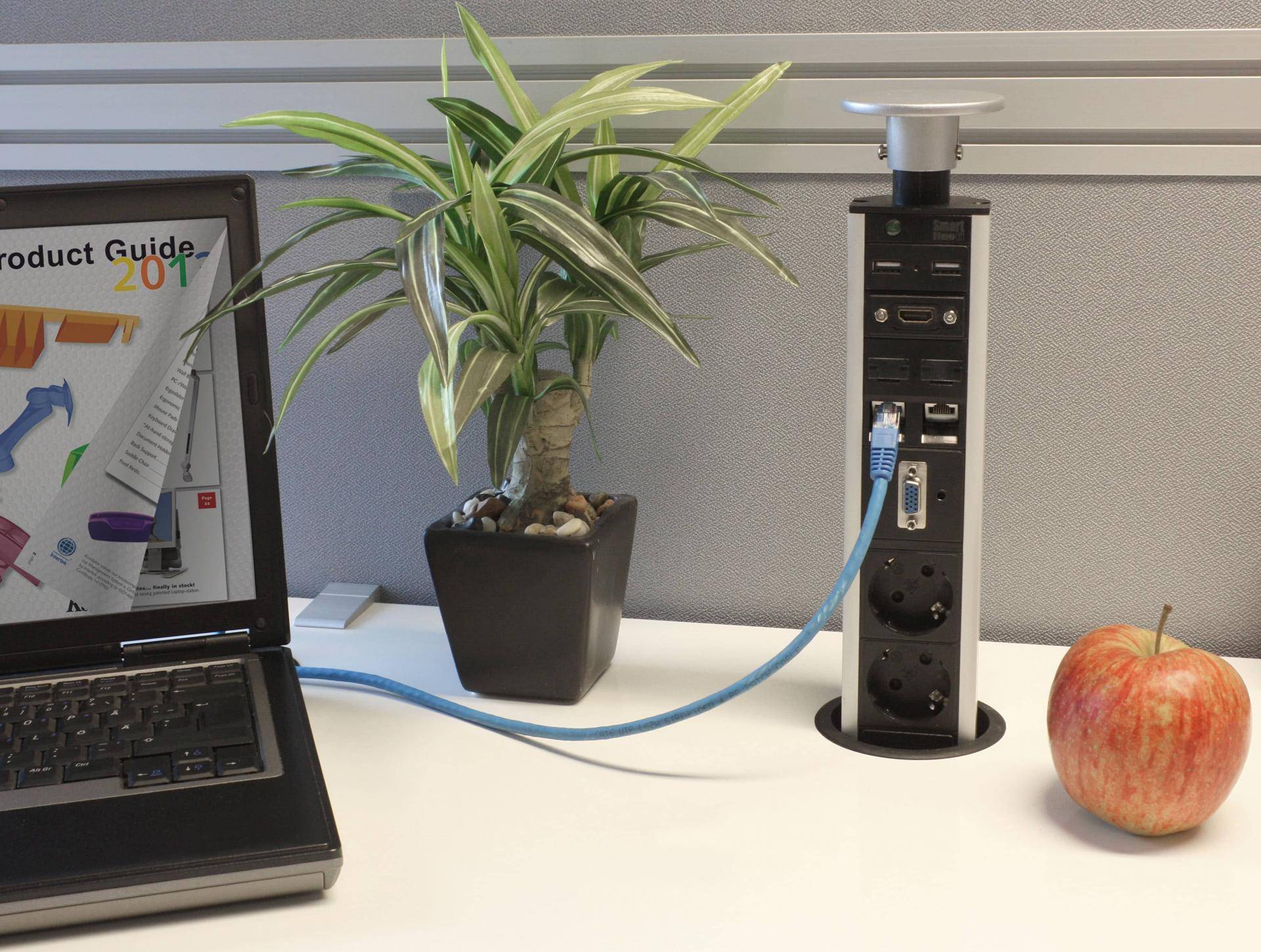

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

  • дрель;
  • сверло-коронка или «балеринка»;

    «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра

  • провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом

При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку

Убеждаемся в наличии питания в розетке

голоса

Рейтинг статьи

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
