Проекты одноэтажных домов с мансардой и гаражом

Этапы составления проекта

Грамотное проектирование проводят в несколько этапов, чтобы выявить все технические нюансы и сделать дом удобным для владельца.

• бесплатные программы для проектирования домов и коттеджей;
• как сделать чертёж и проект дома.

Подготовка к строительству включает этапы:

1. Определение типа постройки.
2. Изучение состояния участка, его формы и размера, уже стоящих сооружений.
3. Пробное бурение грунта, чтобы определить его состав и уровень грунтовых вод на участке.
4. Изучение розы ветров.

По полученным данным составляют проект сооружения. Подбирают оптимальный фундамент (программа для проектирования и расчёта фундамента в статье), определяют уровень его заглубления, материал для стен и перекрытий, способы их утепления и прочее. Составляют деталировку, по которой будут работать монтажники.

Для оформления документации можно обратиться в мастерскую с лицензией на ведение такой деятельности. Минус такого подхода в том, что проектировщик из другого города не сможет посетить участок лично. Но это решаемо при необходимости.

Планировка небольшого загородного дома с пристроенным гаражом

Проектная документация состоит из нескольких разделов:

• графическая оболочка или эскиз, по которому заказчик заранее может увидеть облик будущего строения;
• схема фундамента;
• план внутренних помещений;
• чертёж кровли;
• схема инженерных систем (канализация, водопровод, электричество и др.)

Варианты проектов домов с гаражом и баней

Перед выбором проекта необходимо собраться всей семьёй и обсудить, что и где будет находиться, выслушать предложения каждого. И только потом принять единственно правильное решение. Для этого потребуется предварительный план участка в масштабе на клетчатом листе бумаги.

На нём нужно нарисовать границы участка и отметить объекты, которые уже есть и не планируются к сносу (как сделать планировку участка своими руками, читайте в статье).

Определение положения дома поможет понять, каких габаритов и формы строение может быть. После этого окунаемся в многообразие проектов творческих мастерских. Наша редакция сделала подбор нескольких вариантов

Рассмотрим их и узнаем, на какие моменты нужно обращать внимание

Любой проектировщик внесёт изменения в разработанный ранее проект, если это требуется для заказчика. Кто-то делает это за доплату, а кто-то добавляет такую возможность для своих клиентов в качестве дополнительной опции, если изменения не глобальные.

План дома на 250 квадратов

Разместить столько помещений в доме без потерь каких-то удобств очень сложно. Или придётся существенно увеличивать размеры коробки дома, что лишает затеи смысла экономии пространства на участке.

По этой причине стоит рассмотреть строительство дома с подвалом (цокольным этажом). Это будет идеальным местом для бани и других комнат отдыха.

Проект гаража с баней в одном доме

В этом доме уже 256,4 м2, но размер коробки меньше, чем в предыдущем проекте. Количество спален увеличено до 4, а жилых помещений – до 5. Гараж, наконец-таки, сообщается с внутренним пространством дома. Здесь хватит места для проживания 6-7 человек.

В цоколь ведёт отдельный вход с улицы и лестница на первый этаж. При условии, что баня – это пожароопасное помещение, ход оправдан. Пространство подвала простирается только под жилыми комнатами. Под гаражом грунтовый пол, хотя для организации хранения запасов и автомобильных запчастей можно сделать и дополнительные помещения. Как минимум, не помешает смотровая яма.

В центре этажа – длинный коридор, через который можно пройти во все помещения. Только в сауну ведёт проход через душевую. Тут же отдельно установлен туалет. Самое большое помещение – спортзал. При желании его можно переоборудовать, например, под бильярдную. В подвале – котельная для отопления дома и кладовая.

Планировка цокольного этажа

На первом этаже всё в таком же порядке. Вход в здание один. Через крыльцо попадают в тамбур, соединённый с гаражом. Сам гараж широкий, поэтому можно ставить по две машины.

На этаже – санузел (примеры планировки санузла в частном доме найдёте в статье), гостиная и кухня. Последние на плане не соединены дверью, что мы настоятельно бы рекомендовали исправить.

Из прихожей наверх ведёт одномаршевая лестница.

Планировка первого этажа

Мансарда – зона чисто жилая, если не считать большую ванну. На этаже 4 спальни, самая большая из которых – 35 квадратов.

Мансарда

Устройство внутреннего помещения

Если вы задумали сделать мансарду из чердака, то необходим расчет всех нагрузок на первый этаж. Правильным будет дополнительно укрепить стены. Не перегружайте верхнюю часть конструкции. Допустима планировка из нескольких комнат или зон. Для перегородок, к примеру, можно взять гипсокартон. Материалы кровли и отделки стен выбирайте легкие. Под крышей можно устроить уютные детские или спальные комнаты. Некоторые предпочитают отдавать мансарду под мастерскую, бильярдную или даже сауну.
Так как помещение под крышей будет подвержено перепаду температур — позаботьтесь о хорошей теплоизлялции.
Достаточно затратно обойдется монтаж оконных проемов на наклонной плоскости. Но результат заставит забыть эти трудности. Большие окна дадут хорошее естественное освещение днем, а ночью можно запросто любоваться звездным небом.

Дома с мансардой – проекты и фото

Даже типовые проекты домов с мансардой очень разноплановые по конфигурации и стилю. И это не говоря уже о домах, которые проектируются полностью по индивидуальному заказу. Предлагаем тебе для начала несколько самых распространенных вариантов!

Одноэтажный дом с мансардой

Это хороший вариант, если тебе нужен небольшой коттедж для отдыха на лето или на выходные. В одноэтажном доме с мансардой поместится все самое необходимое: кухня, одна или несколько спален, санузел, гостиная. Можно пристроить гараж, сауну или любые хозяйственные постройки.

Двухэтажный дом с мансардой

Двухэтажный дом можно превратить в настоящее родовое поместье с детскими, гостевыми, кабинетом. Чаще всего жилые помещения выносятся наверх, а функциональные остаются снизу. Например, внизу – гостиная и кухня со столовой, на втором этаже – спальня с ванной комнатой, а на мансарде – детская или рабочая мастерская. На втором этаже можно сделать открытый балкон для отдыха теплыми летними вечерами.

Дом 8 на 8 с мансардой

Если ты ищешь золотую середину между удобным и недорогим коттеджем, обрати внимание на дома 8 на 8 с мансардой. Поверь, это только кажется, что такой площади недостаточно

Здесь поместится и гостиная, и кухня, и даже несколько спален – для тебя и для гостей.

Дом 6 на 6 с мансардой

Если тебе нужен маленький и сугубо функциональный дом, а не огромный дорогой особняк – рассмотри вариант 6 на 6 с мансардой. Современные планировки и решения позволяют даже на такой площади уместить все, что нужно для жизни. Например, совмещенную кухню-гостиную, маленький практичный санузел и аккуратную спальню без лишней громоздкой мебели.

Дом из бруса с мансардой

Строительный брус – классический материал для загородных коттеджей. Вместо необработанных бревен теперь используются гладкие и ровные, с точными формами. Это существенно упростило строительство и лишило дома большинства типичных проблем, свойственных старым избам из сруба. Выбирай строганый или клееный брус – они не такие влажные и поэтому не дают такую усадку, как пиленый.

Каркасный дом с мансардой

Каркасные технологии – достижение Канады и скандинавских стран. Хотя они могут отличаться между собой, суть остается та же: дом, подобно конструктору, собирается из готовых заводских блоков. Меньшее разнообразие конфигураций и планировок сполна компенсируется быстрым строительством, доступной стоимостью и энергоэффективностью.

Дом из пеноблоков с мансардой

Пеноблоки – недорогой, практичный и удобный в работе материал с высокими теплоизоляционными свойствами за счет пористой структуры. Они укладываются, как кирпич, но при этом намного больше и легче, а значит – не требуют такого мощного фундамента. Для производства используется цементный раствор разных марок, так что можно подобрать вариант под разные климатические регионы.

Дом с мансардой и террасой

Терраса – это открытая площадка, на которой так приятно отдыхать под солнцем, жарить барбекю или любоваться закатом. Она может прилегать к дому внизу, соединяться с крыльцом или с балконом на втором этаже. Реже строят крытые зимние террасы с остеклением, освещением, водопроводом и даже отоплением.

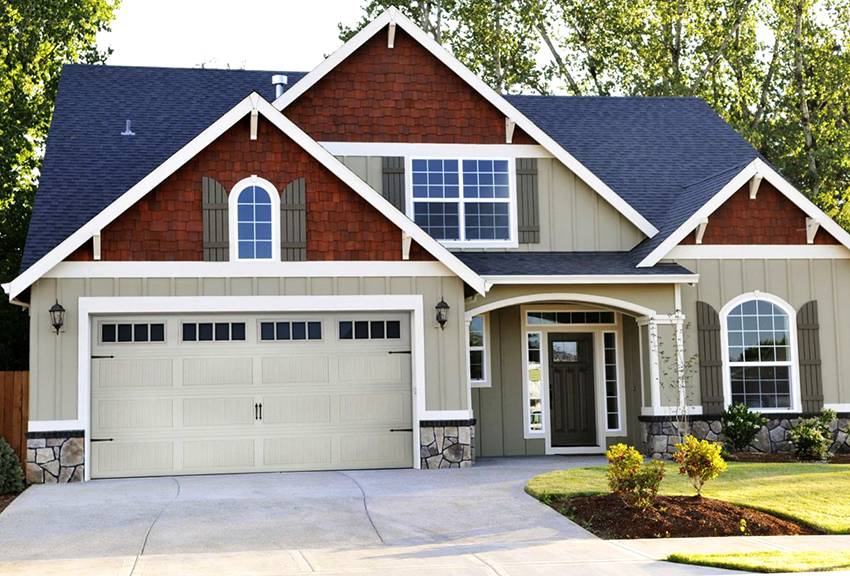

Дом с мансардой и гаражом

Вместо некрасивой отдельной постройки, которая загромождает участок, гаражи все чаще пристраивают непосредственно к дому. Это компактнее, рациональнее и удобнее – можно оставить машину и сразу зайти внутрь. Только второму внутреннему выходу нужна хорошая изоляция – например, отдельный тамбур-прихожая, который будет защищать жилые помещения от холода, шума и запахов.

Дачный дом с мансардой

Если ты планируешь полноценную сезонную дачу, то небольшой дом с мансардой – очень удобное и компактное решение. Мансарда смотрится легче и строится проще, чем еще один полноценный этаж. Но туда вполне можно вынести спальню, другую комнату или сделать классический чердак для сезонных вещей.

Дом с мансардой – что учитывается при проектировании?

Мансарда представляет собой эксплуатируемое чердачное помещение. При этом оно может быть предназначено для жилых помещений или иметь техническое назначение. Для обустройства бойлерной, кладовой, вспомогательной котельной гелитепловой системы и т.п.

Проекты домов из газобетона с мансардой, которые предлагает компания “Рам Вилла”, имеют ряд преимуществ перед одно- и двухэтажными жилыми строениями с сопоставимой полезной (жилой) площадью. По сравнению с одноэтажными, они занимают меньше места на участке. Если сравнивать с двухэтажными, то цена дома с мансардой под ключ гораздо ниже.

Что необходимо учитывать при проектировании?

Конструктивные особенности мансарды и основные требования к ней описаны в нормативе СП 54.13330.2011. Из главных технических и функциональных особенностей проектанты учитывают следующие:

Коммуникационные сети основного и мансардного этажа должны быть связаны;
Особое внимание уделяется конструкции и материалу кровли. В частности, расчёт веса и прочности с учётом снеговых и ветровых нагрузок;
Осуществляется подбор эффективных тепло-, гидро- и пароизоляционных материалов с учётом их пожарной безопасности;
При планировании внутренней структуры мансардного этажа учитывается взаимное расположение лестничного узла, перегородок и окон для обеспечения достаточного уровня естественного освещения (инсоляции).. Для мансарды возможно использование двух типов окон:

Для мансарды возможно использование двух типов окон:

• Чердачные (слуховые или люкарны) представляют собой вертикальные конструкции в скатах крыши с глубокими откосами. Они задерживают до 70% естественного освещения;
• Мансардные – ориентированы наклонно и обеспечивают более эффективное освещение даже при меньшей площади остекления.

Незначительное увеличение цены проекта домов с мансардой под ключ за счёт более качественной и надежной теплоизоляции полностью компенсируется значительным сокращением энергозатрат при отоплении зимой.

При определенных углах наклона ската кровельной конструкции полноценное использование полезной площади внутренних помещений мансарды может быть затруднено. Низкий скошенный потолок помешает подойти вплотную к стене или установить возле нее габаритную мебель. Но данную проблему можно нивелировать увеличением количества рядов блоков в стенах, на которые опираются скаты крыши.

Это решение не изменит общего форм-фактора помещения, сохранив оригинальный стиль присущий загородным коттеджам.

В заключение несколько слов о самой компании “Рам Вилла” и её услуге – строительство дома с мансардой под ключ. Все типовые проекты, представленные на сайте, могут быть доработаны в индивидуальном порядке. Таким образом, эргономика будущего коттеджа будет полностью соответствовать требованиям заказчиков. Одним из преимуществ нашей компании является привлечение высококлассных специалистов, как к проектированию, так и к строительству. Основным принципом нашей деятельности является полная прозрачность и обоснованность всех процессов. При желании заказчика возможен выезд на объекты, находящиеся в процессе возведения.

Правильное утепление небольшого дома с мансардой и гаражом

Дома с мансардой нуждаются в организации правильного утепления. Гараж утеплять необязательно

Здесь важно организовать хорошую вентиляцию. Самым сложным этапом является утепление мансардного этажа

Здесь важно исключить возникновение сквозняков и проникновение холодных порывов ветра. Также следует должным образом организовать гидроизоляцию. Выбор утеплителя зависит от типа помещений, что находятся под мансардой, и от длительности времяпрепровождения на этаже.

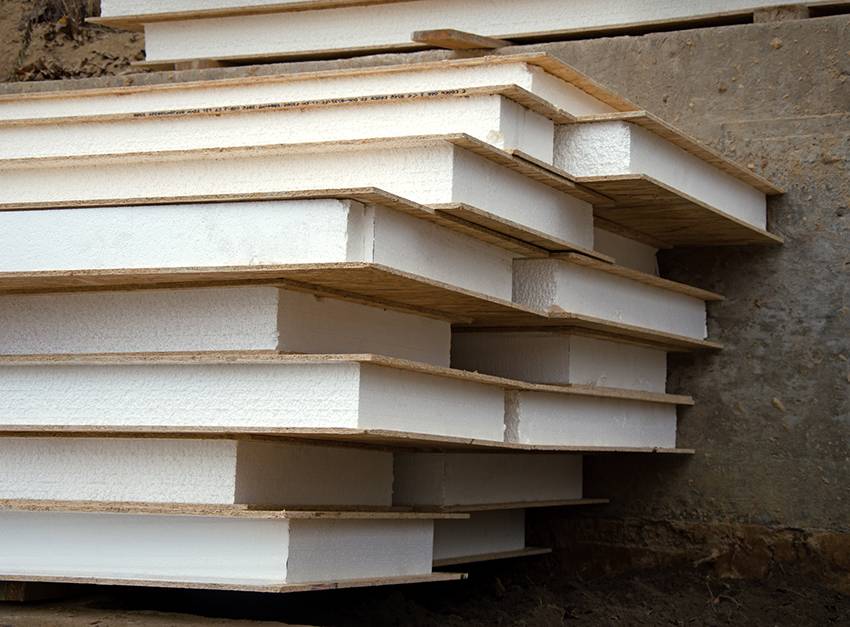

Наиболее популярный материал – пенопласт. Он поставляется в плитах, благодаря чему обеспечивается его удобная транспортировка и монтаж. Материал характеризуется легким весом, хорошими теплоизоляционными свойствами, низкой стоимостью. Среди недостатков можно выделить легкость воспламенения и большую вероятность раздробления изделия при монтаже.

Наиболее популярным материалом для утепления домов является пенопласт

Еще одним бюджетным материалом, что часто используется для утепления мансард, является стекловата, имеющая высокую степень теплоизоляции и устойчивость к воспламенению. Однако работать с материалом тяжело, поскольку он выделяет в воздух опасную для здоровья человека стеклянную пыль, которая может повредить дыхательные пути. Монтаж изделия следует производить в специальных средствах защиты, оберегающих органы дыхания и кожу от повреждения.

Эквивалентом стекловаты, который обладает теми же характеристиками, но лишен недостатков, является минеральная вата. Помимо этого, материал характеризуется устойчивостью к повышенной влажности, хорошей паронепроницаемостью, невосприимчивостью к зарождению микроорганизмов, пониженными теплопроводящими свойствами и экологичностью. Такие отличительные достоинства отражаются на стоимости материала.

Экономим место на участке

Количество этажей в собственном доме, чаще всего связано с размерами участка. Небольшая площадь компенсируется этажностью здания. Расположенный на нижнем уровне гараж, либо пристроенный сбоку, еще больше сэкономит место. Доступ к машине будет легким. Автомобиль не заржавеет и легко заведется в холодное время. Дверь можно сделать из коридора или подсобного помещения. Такой гараж удобен как мастерская и для хранения крупных вещей.

Хозяйственные постройки располагаются вдоль «глухих» стен. Окна спален — на торцевых частях здания. Так комнаты будут более светлыми. Вход в коттедж можно сделать с торца. Как и фронтальное расположение — это позволит сэкономить место и достроить веранду либо высокое крыльцо. Даже двухэтажные дома 8 на 8 не выглядят очень массивными снаружи, а при правильной внутренней планировке, будут вполне просторны. Въезд в гараж лучше устроить со стороны крыльца. Такой план дома будет актуальным и для узких участков.

Возможность подведения всех коммуникаций должна быть продумана еще до самой стройки. Если вы занимаетесь реконструкцией дома, то все системы будут проведены с нижнего этажа. Живые зеленые изгороди, шпалеры, кованные арки помогут разделить территорию на зоны. Пространство не покажется тесным, и в тоже время будет, разбито на функциональные зоны.

Какую кровлю предусмотреть в проекте дома с мансардой и гаражом: фото примеры

Обычно в типовых проектах домов с гаражом и мансардой предусматривается кровля, одновременно покрывающая основное здание и пристройку в виде гаража. Существуют варианты, у которых одно из мансардных помещений обустраивается над гаражом. Сразу можно предположить, что для таких зданий подойдет любой тип кровли, это наглядно отображено на фото проектов домов с гаражом на 2 машины. Как показывает практика, некоторые варианты экономически необоснованы, поскольку требуют значительных финансовых затрат. Кроме того, некоторые типы конструкции нельзя устраивать в определенном климатическом поясе из-за большой высоты строения.

В проектах небольшого дома с мансардой и гаражом наиболее подходящими типами кровли являются двускатные, вальмовые и полувальмовые, что наглядно отображают фото. Самым простым в исполнении вариантом является двускатная конструкция. Однако из-за такой кровли мансардное помещение будет маленьким, узким и неудобным.

Вальмовая и полувальмовая крыши относятся к четырехскатным. Благодаря таким ломаным конструкциям удается задействовать 90% площади мансардного помещения, получив при этом удобные жилые комнаты. Однако для проектирования подобных сложных конструкций понадобится помощь специалистов. Такие мансардные крыши выглядят весьма эстетично и оригинально, подчеркивая уникальность строения.

Для дома с мансардой наиболее подходящими будут двускатная, вальмовая или полувальмовая крыши

Большой популярностью пользуются проекты мансардных домов, у которых кровля строения и гаража является единым целым. Однако, с практической точки зрения наиболее удачным будет вариант, где верхняя часть гаража будет служить основой для создания террасы мансарды.

Особенности двухэтажного дома с мансардой

При строительстве двухэтажного здания можно организовать уютное помещение и в области мансарды. Эта зона может быть утеплённой и эксплуатируемой круглогодично. И также востребован вариант только летнего использования чердачного пространства. В первом случае требуется тщательное утепление и гидроизоляция кровли, а во втором обустраивают основные паро- и гидроизоляционные слои крыши под кровельным материалом. В любом случае двухэтажный дом, дополненный функциональной мансардой, является комфортным зданием с большим количеством полезной площади.

Фасад может быть оформлен любым образом в соответствии с выбранным стилем дизайна

Проектирование двухэтажного строения с жилым чердачным помещением требует более тщательного расчёта, чем разработка проекта одноэтажного здания. Обусловлено это тем, что в случае с двухэтажным домом нагрузка на фундамент больше, чем в другом варианте. Поэтому для покрытия кровли, обустройства мансарды используют лёгкие, прочные и качественные материалы, а монтаж и планировка выполняются согласно чертежу.

На первом этаже часто размещают основные помещения, облегчая планировку второго и мансардного этажей

Размеры помещений в готовых проектах могут быть изменены без кардинального влияния на несущие конструкции. Таким образом, можно создать комфортный жилой дом с учётом индивидуальных пожеланий и обеспечить надёжность помещений второго этажа.

На втором этаже часто размещают комнаты отдыха

Двухэтажный дом с мансардой возможно построить на узком участке. Наличие двух этажей и функционального чердачного помещения обеспечивает практичность и удобство здания.

Какой материал выбрать для строительства дома с гаражом

Для ответа на этот вопрос надо определится:  гараж будет теплый или холодный?

• Теплый гараж – материал и пирог стены точно такой же, как и остальной дом. Это может быть кирпич с утеплением, пеноблок или газобетон. Возможны другие варианты стеновых блоков. Температура в гараже ниже, чем в жилых помещениях, поэтому утепление можно сделать меньше, но оно должно быть достаточным для избегания лишних теплопотерь.
• Холодный гараж – в этом случае подходит любой материал, имеющий достаточную несущую способность – блок, пустотелый или полнотелый кирпич, шлакоблок или из пеноблоков и пр. материалы. Утепляется только тепловой контур дома, со стороны гаража тоже.

Выбранные вами решения обязательно должны быть заложены в проект, проработаны соответствующие узлы.
Предлагаем вам дополнительно ознакомиться  с другими проектами домов разной этажности  с гаражом:

• Проекты одноэтажных домов с гаражом;
• Проекты двухэтажных домов с гаражом;
• Проекты трехэтажных домов с гаражом;

Мы готовы предложить вам индивидуальный проект дома с гаражом, если вы не нашли подходящий вариант в нашем каталоге проектов. Так же, мы вносим любые изменения в проекты, представленные в нашем каталоге. Например, можем добавить гараж (увеличить площадь существующего) к любому понравившемуся проекту из нашего каталога.

Удачи вам в выборе! Найдите подходящий вам проект!

Проекты одноэтажных домов с гаражом

Одноэтажный дом с мансардой — отличное решение для дачного участка

Главный фактор, влияющий на этажность при строительстве дома, чаще всего, размер земельного участка. Проекты одноэтажных домов с гаражом более востребованы из-за удобства передвижения по зданию, особенно, если есть маленькие дети или старики – не нужно каждый день подниматься по лестнице, тем более что площадь помещения не всегда позволяет сделать их удобными для передвижения. А винтовые, которые занимают минимально площади, преодолеть непросто даже взрослому здоровому человеку.

Лестницы в частном доме должны быть удобны и безопасны для передвижения всем членам семьи

При строительстве особняка с гаражом экономится также площадь земельного участка. Ведь домик для автомобиля, пристроенный к основному зданию, займет меньше пространства во дворе, что создаст комфорт в его использовании. Кроме прямого назначения, можно приспособить под мастерскую или хранить вещи ненужные в жилых помещениях.

• Не придется выходить на улицу во время дождя, чтобы сесть в автомобиль, потому что вход в него может быть прямо из дома;
• не нужно переживать за свое авто, оставленное на улице или на стоянке;
• зимой не придется долго разогревать мотор, чтобы завести.

Гараж, пристроенный к дому, позволит без помех иметь доступ к вашему автомобилю в любое время года

Гараж также может послужить и мастерской

Такое жилище – чем не дом вашей мечты?

Если предполагаемая площадь домов 150 кв. м или 100 кв. м, то они будут довольно-таки экономичны, несмотря на то, что крыша потребует определенных затрат. В самом же помещении есть возможность за счет проектирования нескольких коридоров, которые будут к тому же наделены определенной функциональностью, изолировать каждую комнату.

Комната наверху будет выглядеть просторнее, если угол наклона крыши большой. От этого зависит, и в каком качестве она будет использоваться, как жилое помещение: детская, спальня или же летний вариант веранды. В любом случае, наличие такой комнаты будет отвечать запросам всех членов семьи.

Гостиная, расположенная на мансардном этаже

Большие окна сделают помещение светлее, а сам интерьер уютней

Достоинства здания с комнатой под крышей:

• эстетичность, дизайн сказывается на облике особняка или коттеджа;
• для постройки используется огромный спектр материалов (кирпич, бревно, брус и другие стройматериалы);
• стоимость утепления кровли будет намного выше, чем утепление чердачного помещения.

Очаровательный одноэтажный дом с мансардой и двумя гаражами

Каждый особняк из мансардой неповторим. Для их дизайна архитекторы используют эркеры, эксклюзивные окна, балконы, колонны. Внутреннее оформление комнаты может быть не менее оригинальным: нестандартная мебель, дизайнерские интерьерные изыски, функциональные ниши разного назначения, все это сделает жилье неповторимым, характерным только для обитателей дома.

Даже если переделываете обыкновенную крышу под мансарду, фундамент, который не рассчитан для постройки второго этажа, он не понесет большой нагрузки. Ведь для комнаты наверху используются сравнительно легкие строительные материалы: стекловата, ДВП, пенопласт, гипсокартон, другие легкие, но надежные.

Проект небольшого дома с мансардой и гаражом

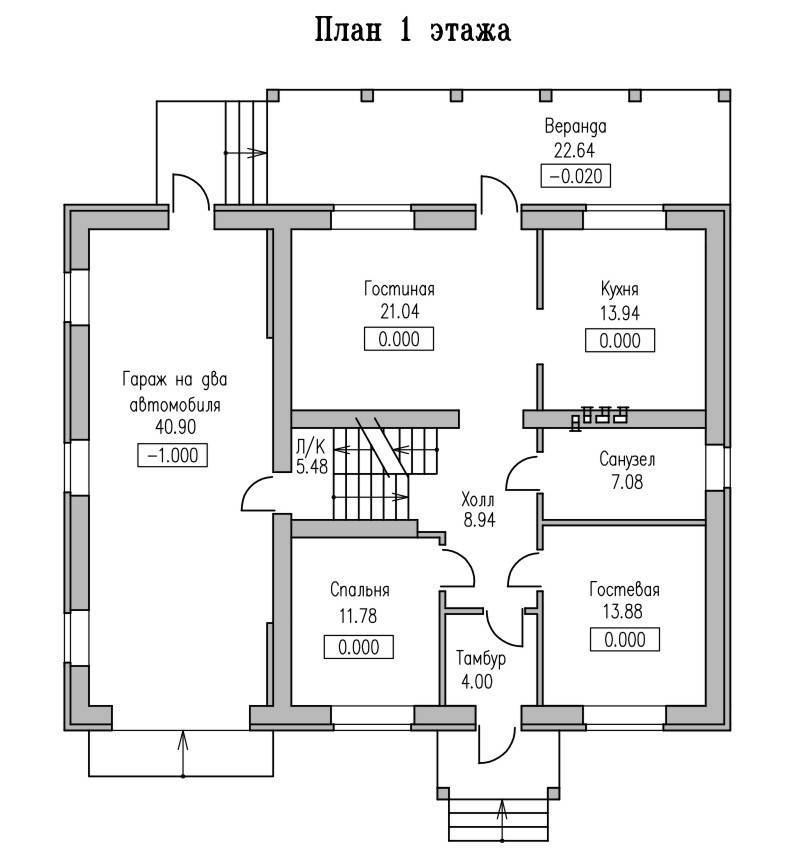

План первого этажа

План мансарды

Если «на чердаке» предполагаете жить круглогодично, то все же на качестве стройматериалов экономить не нужно. Помните пословицу: скупой дважды платит.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

• при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
• для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

1. Установка по краям здания двух первых стоек, на которые будет опираться система;
2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
3. Установка остальных стоек;
4. Монтаж прогонов и их пристыковка к стойкам;
5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Особенности дома с мансардой

Дом с мансардой часто рассматривается как более дешевый заменитель двухэтажных домов. Однако дома с мансардой имеют свои существенные отличия от двухэтажных коттеджей. В этих отличиях кроются как преимущества, так и недостатки подобной архитектуры, которые демонстрируют фото планировки дома с мансардой.

Преимущества домов с мансардой:

• Экономичность строительства
• Простота закладки фундамента: ленточного или на сваях
• Возможность использовать любые строительные материалы: кирпич, пеноблоки, брус, бревно, каркасное строительство
• Возможность возвести здание на любой почве
• Возможность сначала сделать дачный домик, а затем переделать из него капитальное строение
• Увеличение жилой площади за счет обычного чердака
• Лучшее сохранение тепла в доме и экономия энергии при отоплении дома
• Внешне дом с мансардой выглядит более эстетично и романтично

Минусы дома с мансардой:

• Неудобный второй этаж, который по сути является чердаком
• Ограниченность размещения на втором этаже санузлов и других функциональных помещений
• Необходимость использования специальных окон, штор и другого сложного оборудования для обустройства крыши и скосов
• Сложность обустройства лестницы
• Ограниченность или отсутствие общих помещений в мансарде

Однако большинство минусов мансарды являются незначительными, если изначально в доме не планировался второй этаж. Также эти минусы легко скрадываются при реализации удачных проектов планировки домов с мансардой.

Варианты проектов одноэтажных домов с мансардой и гаражом

Имея большую территорию под строительство, можно обратить внимание на проекты домов 10 на 10 с мансардой и гаражом. Почти всегда они одноэтажные, сделаны из дерева, блоков или кирпича

Их конструкция более проста и менее затратна. Типовой проект такого дома адаптируется под особенности грунта и района проживания. По желанию заказчика могут быть внесены как незначительные, так и более серьезные изменения.

дом 10 на 10 с мансардой и гаражом

Если есть маленькие дети, рассмотрите проект одноэтажного дома с мансардой и гаражом. Его преимущество в удобстве передвижения. Лестница на мансарду не затруднит подъем. Она соединит верхний ярус с нижним и станет интересным элементом интерьера. Лучше отказаться от винтовых и складных типов. Они не очень удобны для частного использования. Оптимальный и безопасный вариант — маршевая лестница с ограждением. Осуществить монтаж конструкции можно самостоятельно. Есть специальные формулы расчета наиболее верного соотношения ширины и высоты ступеней. Дерево будет лучшим материалом для ступеней, а металл — для каркаса конструкции. Даже если в ваших планах небольшой дом с гаражом и мансардой, лестница не должна быть менее метра в ширину. Также позаботьтесь о хорошем ее освещении. Это сделает подъем на мансарду безопасным.

Вариант проекта одноэтажныго дома с мансардой и гаражом

Проект одноэтажныго дома с мансардой и гаражом

Нюансы и важные моменты строительства одноэтажных домов с гаражом

Комфортная жизнь за городом невозможна без автомобиля, поэтому строительные компании проявляют изобретательность при создании проектов зданий с гаражом. Независимо от площади будущего дома и его планировки, наличие помещения для транспортного средства требует соблюдения определенных правил.

Гараж должен соответствовать всем требованиям и быть необходимого размера

Обязательно нужно уделить внимание таким нюансам, как:

• безопасность;
• надежность и прочность фундамента;
• система вентиляции;
• оптимальные размеры помещений, в частности гаража;
• архитектурная форма здания;
• материал для строительства.

Обратите внимание! Подъезд к дому с гаражом должен быть удобным, а размеры самого помещения ‒ соответствовать габаритам транспортного средства. Ни один проект красивого одноэтажного дома с гаражом не обходится без ворот

Эта конструкция считается одним из основных элементов обустройства здания и влияет на его внешний облик. В большинстве случаев владельцы загородного жилья отдают предпочтение автоматизированным системам, которые отличаются высокой надежностью и удобством

Ни один проект красивого одноэтажного дома с гаражом не обходится без ворот. Эта конструкция считается одним из основных элементов обустройства здания и влияет на его внешний облик. В большинстве случаев владельцы загородного жилья отдают предпочтение автоматизированным системам, которые отличаются высокой надежностью и удобством.

Проект одноэтажного дома с гаражом, рассчитанным на два автомобиля

Минимальная ширина ворот составляет 2,5 м. Этот показатель можно немного превысить. Если предполагается строительство гаража для двух машин, помещение придется оборудовать воротами увеличенного размера. При этом высота конструкции остается стандартной, она равна 2,1 м.

Как правильно определить размеры и площадь будущего гаража

Принцип – чем больше, тем лучше является замечательным, когда вы не ограничены размером участка и бюджетом, но такое бывает редко. Первым делом, необходимо понять габариты вашего автомобиля, которым вы пользуетесь или планируете приобрести в будущем, от этих размеров и будем отталкиваться. Далее, к ширине автомобиля добавляем по одному метру с каждой стороны. Это делается для того, чтобы въехав в гараж, вы могли спокойно открыть двери, не повредив их об стены. Так же, для того, чтобы можно было обойти автомобиль вокруг, открыть капот или багажник. Таким образом, мы определили минимальную площадь будущего гаража

Дальше, уже на ваше усмотрение, можете их увеличить и округлить для простоты выполнения проекта и последующего строительства.
Обратите внимание на дверь в гараж, если она предусмотрена проектом. В наших проектах домов двери открываются так, чтобы не повредить стоящий автомобиль

Лучше предусмотреть открывание внутрь дома, тогда вы точно застрахованы от возможных неожиданностей.

Проем ворот гаража для автомобиля	Место для открывания двери автомобиля
Не забудьте при определении ширины и высоты проема ворот гаража учесть габариты автомобиля и прицепа,  которые вы планируете парковать.	Не забудьте при определении ширины гаража учесть место для открывания двери автомобиля.
