Камины и печи для отопления дома

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция – как сложить печку своими руками, которая поможет не запутаться в деталях.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

• В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
• При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
• Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

• дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
• топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
• дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

• поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
• топка с колосниковой решеткой и зольником;
• топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
• дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

• обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
• приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
• декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

• поддувала для печной и каминной топки;
• под камином можно расположить нишу для просушки дров;
• система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
• дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

Виды топлива

Отопление на дровах

Сегодня оно не пользуется особой популярностью, хотя имеет ряд плюсов:

• Дровяные печи нагреваются достаточно быстро и легко.
• Топливо не имеет высокой цены, легкодоступно для большинства населения, возможна самостоятельная заготовка дров.
• Не нуждается в дополнительных трубах для подвода воздуха и воды. Даже, если есть желание сделать котел для нагрева воды, это не потребует сложных инженерных переделок.

Но наряду с плюсами, существуют и явные минусы:

• Достаточно габаритны по объему. Даже самый компактный агрегат требует места. Фундамент и конструкции займут большую часть кухни или другого помещения. Собрать маленькую печь, не занимая площади, не получится.
• Они должны быть правильно собраны с грамотно устроенными дымовыми каналами. Сегодня сложно найти настоящих профессионалов, которые знают устройство кирпичной печи. Их единицы. Любая небольшая оплошность мастера приведет к проблемам. Печь не будет прогревать нужную площадь, будет плохо разжигаться и дымить.
• Нуждаются в постоянном запасе дров. Их лучше запасать на сезон. Дрова должны быть сухими, нужного размера. Советуют, чтобы дрова были разные: береза, сосна, осина, ель. Для различных ситуаций нужны разные деревья. Зимой нужен огонь, дающий максимальное количество тепла, летом, осенью – свежесть и просушивание, весной – обогрев, но не жаркий огонь, а спокойное тепло.
• Требуют особого контроля. Контролировать требуется и нахождение дров в топке, целостность подтопочного листа на возможность выпадения углей. Контролировать нужно угарный газ, опасный для человека.

Угольное отопление

Эффективный и недорогой вариант топлива для печи из кирпича – каменный уголь. Такой вариант особенно подходит регионам, где находятся залежи угля

Важно знать, что уголь выделяет намного больше тепла, именно поэтому кирпичи очень быстро разогреваются и со временем разрушаются. Для снижения разогрева, устанавливают котлы

Лучше их сделать самостоятельно. Изготовление своими руками позволит выбрать нужный размер кладки. Современные котлы на дровах оборудованы различными датчиками, которые регулируют температуру внутри котла и дома.

Необходимые инструменты

Инструменты для кладки кирпича Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

• молоток-кирка, мастерок (кельма), строительный молоток;
• расшивка для оформления формы шва, водяной и пузырьковый уровень;
• отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

Лучшие стальные печи длительного горения на дровах

Корпус из стали позволяет снизить вес оборудования, что упрощает монтаж, транспортировку. Для источника тепла с небольшой массой не требуется усиленное основание. Стальные печи длительного горения для дома отличаются низкой ценой. Листовой металл прост в обработке, это увеличивает разнообразие конструктивных решений. Тепловой прибор быстро прогревается, но и легко остывает.

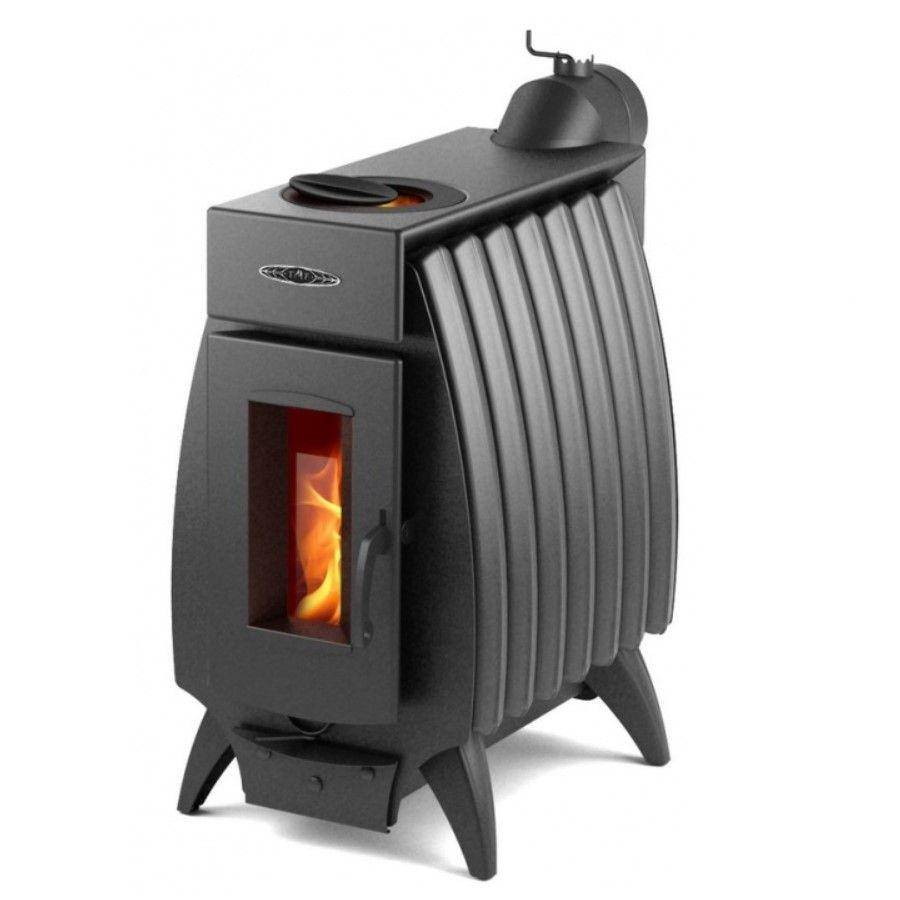

TMF Огонь-батарея 7

Компания из Сибири выпускает недорогие печи длительного горения для помещений разной площади. Огонь-батарея 7 разработана для отопления зданий до 60 кв.м. Эта модель создана для дачи, небольшого загородного дома. Особенностью является работа на одной загрузки топлива в течение 6-10 часов. Зольный ящик и дверца полностью герметичны, подача воздуха регламентируется с помощью бесступенчатого клапана. Пользователь может регулировать интенсивность горения.

Тяга регулируется шибером, заслонка имеет фиксированные ручки и не закрывается полностью, что обеспечивает высокий уровень безопасности. Выход дымовой трубы универсальный, может располагаться вертикально или горизонтально. Это упрощает подключение к дымоходу. Топливник и зольник имеют простую конструкцию, которая упрощает очистку. Корпус изготовлен из конструкционной стали толщиной 3 мм.

Достоинства:

• Топливник большого объёма;
• Дверь с самоочищающимся стеклом;
• Съёмная защита увеличивает ресурс;
• Низкая цена;
• Роботизированное производство.

Недостатки:

Не обнаружены.

Модель комплектуется варочной панелью с конфоркой, которая состоит из чугунных колец разного диаметра. Верхний проём можно использовать для очистки топливника от сажи или для дополнительной загрузки топлива.

Радуга ПО-1

Предназначена для отопления помещений площадью 10-12 кв.м. – гаражей, теплиц, садовых домиков. У модели шестиугольный профиль в разрезе: это обеспечивает дополнительные рёбра жёсткости и эффективность теплоотдачи. Приток воздуха осуществляется через воздухозабор, отсутствие колосников позволяет снизить цену и упрощает конструкцию.

При производстве корпуса используется листовая сталь, толщиной 3 мм. Рёбра жёсткости обеспечивают стабильную геометрию. Размеры топки позволяют использовать дрова длиной до 50 см. Дымоход изнутри защищён от попадания огня в трубу. Небольшие отверстия обеспечивают эффективный дожиг углей. В качестве топлива можно использовать брикеты.

Достоинства:

• Экономичность;
• Небольшие размеры;
• Хорошая теплоотдача;
• Есть варочная панель.

Недостатки:

Отсутствие поддувала.

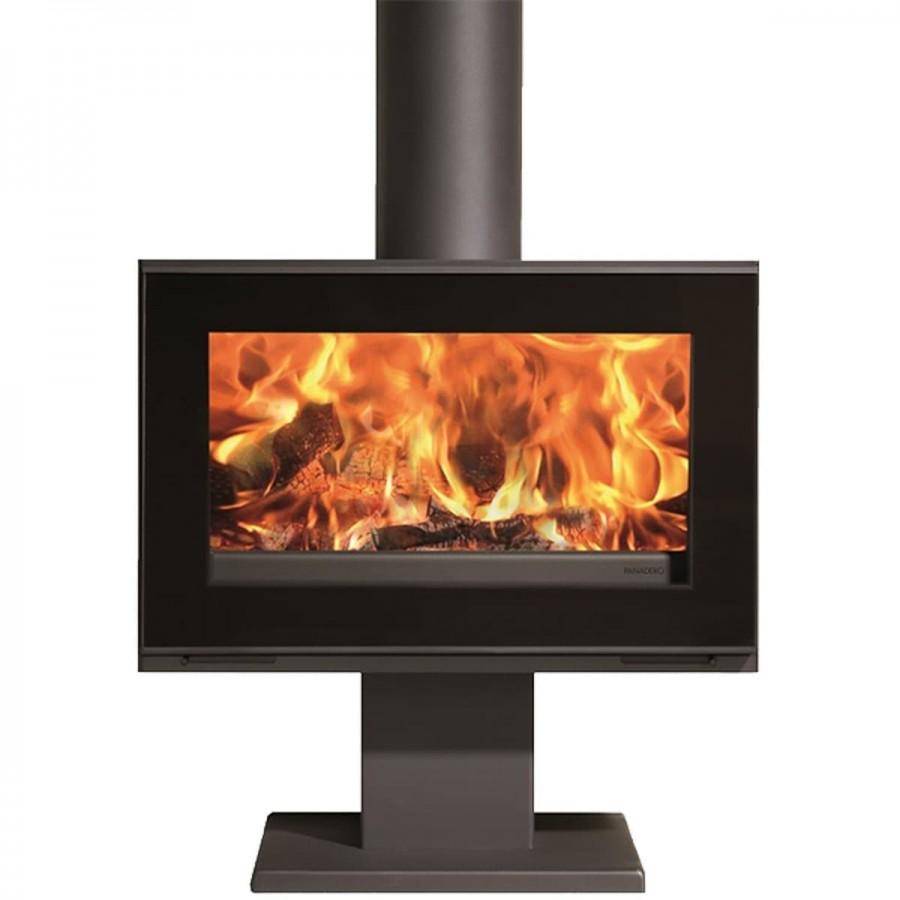

Panadero Maja S

Испанская печь камин длительного горения работает на дровах и брикетах. Отопительный прибор предназначен для дома, площадью до 72 кв.м. Корпус покрыт огнестойкой эмалью, внутреннее пространство камеры футеровано вермикулитом. Такая конструкция помогает увеличить жаропрочность, теплоёмкость. Тройная подача воздуха обеспечивает экономичный расход топлива и эффективный дожиг углей.

Дверь оборудовано стеклом большой площади, которое имеет систему самоочистки. Двойное запирание двери обеспечивает безопасность и герметичность камеры. Подключается к дымоходу диаметром 150 мм. Дровяная печь имеет устойчивое основание и предназначена для пристенной установки.

Достоинства:

• КПД камина достигает 78%;
• Простое обслуживание;
• Европейский сертификат качества;
• Увеличенный ресурс.

Недостатки:

Завышенная цена.

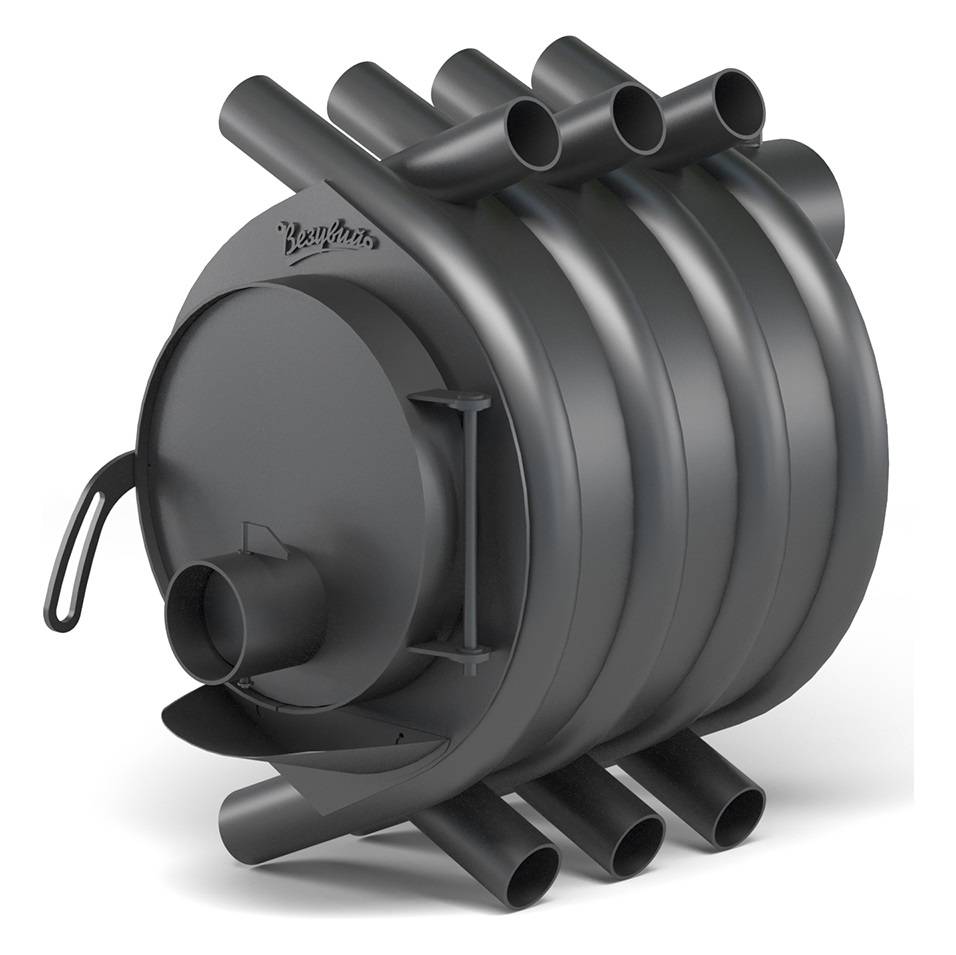

Везувий АОГТ 00

Конвекционная дровяная печь длительного горения для дачи, мастерской, гаража. Имеет небольшие размеры, устанавливается на лёгкой подставке. Оригинальная конструкция агрегата позволяет поднять КПД до 75-80%. У модели две камеры сгорания: в нижней горит топливо, в верхней протекает горение выделяющихся газов. Это позволяет получить максимум тепловой энергии.

По периметру корпуса, изготовленного из котловой стали, привалены радиальные трубы, которые обеспечивают интенсивный теплообмен. Снизу засасывается холодный воздух, который нагревается и подаётся вверх, что помогает ускорить циркуляцию. Помещение быстро прогревается при небольших затратах топлива. На одной дровяной закладке отопительный прибор работает от 8 до 12 часов.

Достоинства:

• Два регулятора настройки температуры;
• Качественные сварные швы;
• Равномерное распределение тепла;
• Отапливаемая площадь 35-37 кв.м.

Недостатки:

Отсутствует варочная панель.

Лучшие печи для бани

Готовые конструкции из стали и чугуна

Всем знакомые буржуйки мастер при наличии опыта может сделать самостоятельно, но фабричные металлические печи для дома на дровах выглядят намного красивее, отличаются разнообразным функционалом и широким размерным рядом. В продаже представлены устройства длительного горения, с интегрированным водяным контуром отопления.

Модель с простым строением топочной камеры

В качестве примера подойдет печь Гном. Это компактный агрегат, работающий на дровах или брикетированном топливе и пригодный для прогрева дома до 95 м3. Модельный ряд представлен вариантами с конфорками и сплошной панелью. Конструктивно прибор состоит из топочной, поддувальной, дверцы могут быть стальными или стеклянными, зольник устроен как выдвижной ящик.

Корпус прибора и колосник стальные, поверх корпуса нанесена жаропрочная краска с антикоррозийными свойствами. Размер «буржуйки» небольшой, поэтому печка вмещается в ограниченном пространстве, к дымоходу подключат вертикально. Под устройство не нужно делать фундамент, она не утяжеляет деревянные полы, но в целях пожаробезопасности зону установки рекомендуется застелить листом металла или асбеста.

Технические характеристики

• производительность 5 кВт;
• дымоход диаметром в 11 см;
• высота/ширина 65,6/30,4 см;
• глубина топочной камеры 47,5 см;
• масса 30 кг.

Минус устройства в прямом дымоходе, то есть теплый воздух сразу вылетает в трубу, корпус из стали также не держит тепло в доме, поэтому требуется постоянная закладка топлива для поддержания температуры длительное время.

Чугунные буржуйки

Это также устройства с простой топкой, но с более высокими практическими характеристиками. Чугун относится к инертным материалам, поэтому после нагрева долго отдает тепло. Небольшие габариты прибора не мешают ему отапливать помещение до 120 м3. Ребристые боковые стенки агрегата передают больше тепла, чем гладкая сталь, но в учет принимается масса изделия – по этому параметру чугунная печь превосходит стальные устройства.

Технические характеристики:

• производительность 6,5 кВт;
• одна конфорка;
• размер сечения дымохода 11 см;
• высота 56 см;
• ширина 35,2 см;
• глубина топочной камеры 54 см;
• масса 75 кг.

Необходимые материалы для самодельного камина или печи

Для того чтоб сделать печь своими руками для отопления приватного дома или дачи нужно использовать следующие материалы:

• лист металла толщиной 5 мм. Это понадобится для сооружения топочной камеры и дымоотводного канала;
• лист металла 0,5 мм – для изготовления своими руками зольника;
• металлические колена для дымоотвода;
• трубы из нержавейки для сооружения дымоотводного канала;
• колосниковая решетка;
• добротная дверца для топочной камеры;
• разнообразные крепежные элементы;
• подставка под корпус (можно использовать уголки и рейки).

Схема изготовления самодельного металлического камина

Камин с чугунной топкой своими руками

После заготовки всех необходимых материалов нужно приступать к проектированию печки. Лучше всего составить чертежи до процесса сборки своими руками, что намного упростит установку отопительного прибора в частном доме или даче.

Обустраиваем дымоотвод

Одним из важных элементов устройства любого камина – дымоотводная система. Все горючие материалы при горении выделяют дым, который не должен попадать в помещение. Этот механизм представлен цельной трубой, выходящей на улицу. Также возможен вариант собранного устройства из нескольких патрубков, соединенными коленом.

Фото 11 Устройство дымохода.

Труба, выводящая продукты горения, монтируется в подготовленное отверстие верхней части печи. Крепление к стене производится с помощью кронштейнов. Если требуются оформить контакт или изгиб, это делается с применением колена. Стыковочные участки обрабатываются термостойким герметическим составом.

В итоге труба выводится на крышу, где должна возвышаться не меньше, чем на 5 см. Верх дымохода оформляется оголовком и грибком, защищающими его от попадания воды и мусора.

Фото 12 Изначально дымоход направляется в потолочное перекрытие, а после выводится на крышу.

На финише получаем готовое печное устройство. Если есть технические или финансовые возможности, камин дополнительно оформляется декоративными деталями. Можно выбрать кованные чугунные изделия, статуэтки и пр. Детали могут окрашиваться специальной краской, придавая им еще большей изысканности и роскоши.

201 000 ₽ Подробнее

199 600 ₽ Подробнее

119 120 ₽ Подробнее

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

• Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
• Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
• Нагрев лежанок.
• Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

• отопительная печь прямоугольная;
• Т-образная;
• круглая печь;
• русская печь с лежанкой;
• малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

• Канальные с принудительным движением газов.
• Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

• Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
• Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
• КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
• Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.
