Схема нижнего подключения радиаторов отопления и их обвязка

Схемы и способы подключения радиаторов

Существует два типа подключения радиаторов: боковое и нижнее.

Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)

Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

Нижнее подключение в двухтрубной системе

От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора

Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий)

При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

Схемы бокового подключения радиаторов

Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность.  В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.

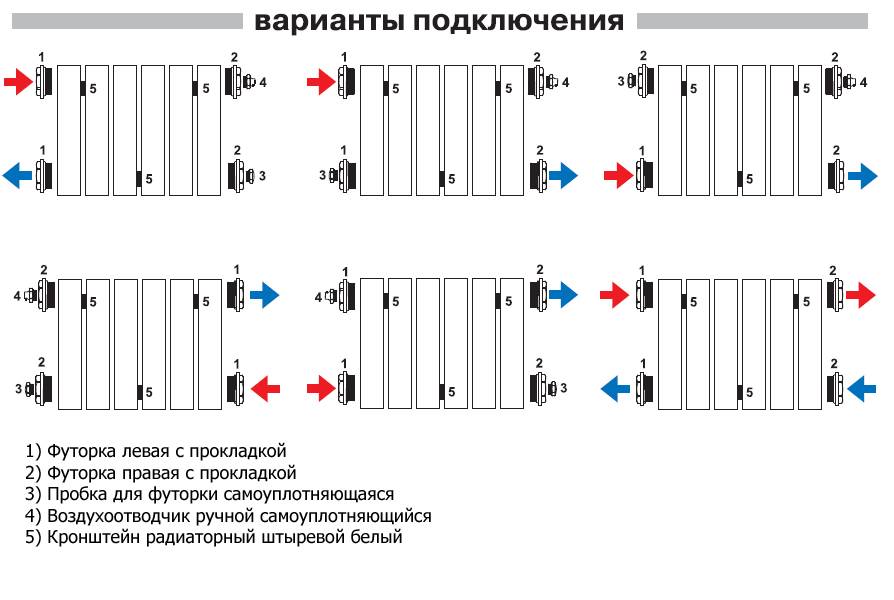

Варианты подключения

При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.

При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Особенности установки и способы подключения

При установке радиаторов отопления в штатное положение необходимо придерживаться следующих правил:

1. Расстояние от пола до нижней части прибора должно быть не менее 7 см: в противном случае доступ к нему будет затруднен.
2. Если батарея будет устанавливаться под окном, следует обеспечить 10-сантиметровый зазор между ее верхней частью и подоконником. Это требование связано с обеспечением оптимальной конвекции воздушных масс доступа к прибору для его обслуживания. При нарушении данного правила радиатор будет обогревать не комнату, а подоконник.
3. Заводскую упаковку с радиатора снимайте только после его установки и подключения. В противном случае в процессе монтажа прибор можно повредить.

Разводка труб при нижнем подключении

Способ подключения радиатора зависит от его конструкции. Он может быть не только одно-или разносторонним, но и . Обязательно изучите маркировку на патрубках: если вы перепутаете вход и выход, эффективность обогрева упадет вдвое.

Особенно внимательным надо быть в случае расположения патрубков рядом друг с другом.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Подключение радиаторов отопления: схемы обвязки, монтаж батарей | Школа ремонта

Схема отопительной системы Что же обвязывается? Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома.
Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.
Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы. После установки, прибор должен плотно опираться на все крепления.
Устанавливается насос на подающем или обратном трубопроводе. Как бы там не было, после выбора той или иной системы, переходят к выбору схемы подключения радиаторов к трубопроводу.
Его мощность зависит от площади отапливаемого помещения.
Именно так обычно выглядит обвязка радиаторов в квартирах. Подключить указанную дополнительную арматуру можно самостоятельно.
Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки.
ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — своими руками!!!

https://youtube.com/watch?v=vkXy8qoEukQ

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Смотрите это видео на YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

1. Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.

2. Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления. В основном они используются для теплоснабжения двух-, трех- и более этажных строений. В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности. Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

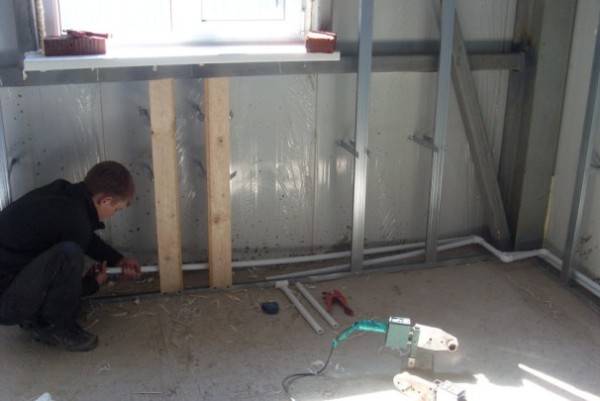

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Оптимизация подключения батареи – варианты

При уже имеющейся трубной разводке менять ее не хочется, но часто этот вариант выгоднее, чем замена радиатора или изменение всей схемы подключения батарей в системе. Оптимизировать подключение непосредственно подключаемых к батарее труб можно, если обвязка радиатора отопления будет изменена геометрически (см. рисунок ниже):

Оптимизация трубной магистрали

Компании, которые изготавливают отопительные батареи и радиаторы, почти всегда производят модели, рассчитанные на подключение по разным вариантам врезки, но самым оптимальным решением подключения, по крайней мере в Москве, считается диагональный вариант, который и указывается в качестве максимально эффективного в паспорте прибора. Также в инструкции по эксплуатации (а возможно, и на самом приборе) указывается правильное направление потока и другие полезные параметры. При отсутствии возможности приобрести вышеуказанный радиатор оптимизацию теплоотдачи проводят при помощи клапана.

Клапан для оптимизации теплоотдачи батареи

Монтируется такой клапан между секциями, перекрывая межсекционный ниппель. Внутрь клапана вставляется отопительная труба, подающая или отводящая теплоноситель – это зависит от выбранного варианта подключения батареи.

Еще один вариант оптимизации теплоотдачи – удлинитель потока. Это специальная труба Ø 16 мм, которая вставляется в верхний коллектор батареи отопления. Если резьба Ø 16 мм к радиатору или батарее не подходит, то можно купить удлинитель с другим диаметром резьбы или соединить его с батареей через переходную муфту.

Как вставляется удлинитель теплового потока

Удлинитель наиболее эффективен, если осуществляется диагональное подсоединение к батарее сверху в одностороннем варианте. В таком варианте подключения теплоноситель по полости удлинителя попадает в верхний удаленный край батареи и оттуда продвигается диагонально в нижний противоположный конец радиатора. Таким образом, реализуется вариант теплоносителя диагонально сверху вниз, при котором равномерно прогреваются все секции обогревательного прибора.

Видео о работе 1-трубной отопительной системы

Видео о работе 2-трубной отопительной системы

Важность радиаторов в системе отопления

В квартирах многоэтажных зданий не монтируется водяной обогрев под полом. Это обусловлено вероятностью возможного затопления жильцов на нижних этажах при нарушении герметичности системы и необходимостью увеличения толщины перекрытий. Поэтому для нагрева помещений проводится монтаж традиционных батарей отопления.

Радиаторы отопления в квартире

Тепло от нагретой воды передается воздуху в комнате именно через радиаторы. На теплопередачу влияет температура теплоносителя, площадь и материал отопительного прибора.

Модели в новом исполнении отличаются улучшеной конструкцией. Это позволяет их использовать независимо от схемы разводки отопительной сети. Подключение приборов осуществляется через входные и выходные патрубки.

Современные образцы также дополнительно оснащаются отводами воздуха, позволяющими устранять воздушные пробки в системе. Для этого нужно открыть пусковой клапан на самой верхней батареи.

Доработанная конструкция радиаторов облегчает эксплуатацию и повышает эффективность теплового контура здания. Новые модели позволяют выбрать оптимальную схему подключения.
