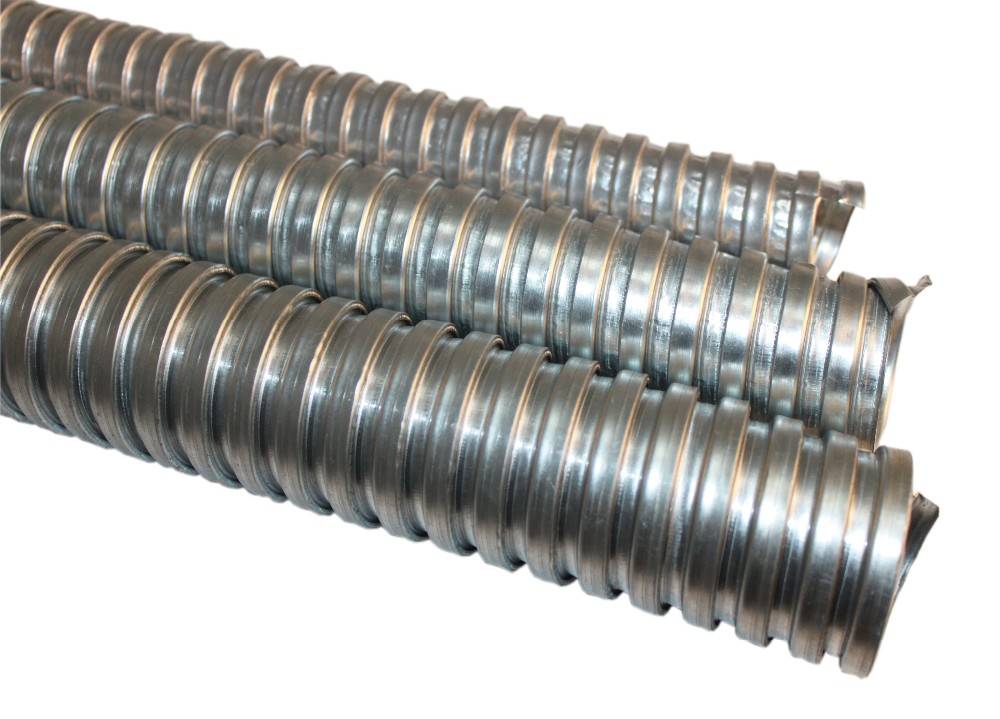

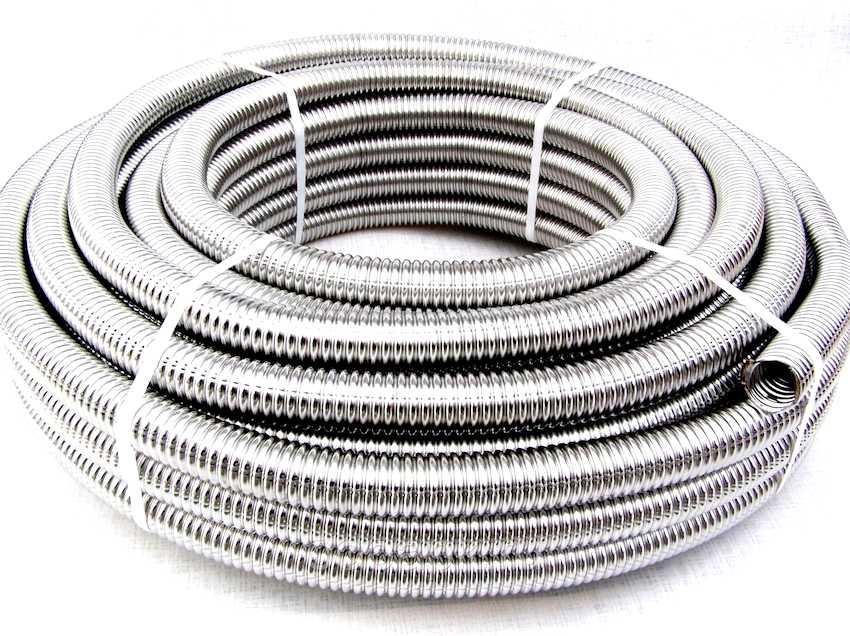

Нержавеющие гофрированные трубы для отопления

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

  • С номерованной длиной. Фитинги должны быть в полной комплектации;
  • С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, ммОбъем, л./м.п.Площадь (м²) 1 м.п.
150,2190,0646
200,4470,095
250,710,12
320,9820,15

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

  • Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
  • Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
  • Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex

Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Монтаж гофротрубы из нержавейки

Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.

Пошаговая процедура монтажа выглядит следующим образом:

  • Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
  • Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
  • Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
  • Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
  • Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
  • По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.

Какую гофру используют для дымоходов

Монтаж гофрированного дымохода рекомендуется выполнять при подключении к отопительному оборудованию, работающему на любом виде топлива, при условии выделения низко и высокотемпературных дымовых газов.

Прочность материала обеспечивает следующая конструкция:

  • Корпус изготавливается в виде цилиндрической трубы, закрученной в спираль. Полосы соединяются между собой специальным замковым швом.
  • В качестве армирующей прослойки используется проволока, придающая корпусу устойчивость к механическим повреждениям, но при этом у трубы сохраняется эластичность и гибкость.

Потребителю предлагается два вида труб, изготовленных из нержавеющей стали и алюминия.

Гибкие дымоходы из нержавейки

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С.

Гофрированный дымоход из нержавеющей стали имеет следующие преимущества:

  • Толщина стали от 0,12 до 1 мм.
  • Способность к сжатию, растяжению.
  • Гибкость.
  • Устойчивость к воздействию высоких температур и кислотной среды.

Гофра для дымохода из нержавейки имеет одно неоспоримое преимущество, заключающееся в возможности сделать монтаж дымохода без использования переходников, уголков, адаптеров и других фитингов. Труба изгибается в нужном направлении без потери целостности.

Алюминиевые гофрированные трубы для отвода дыма

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Согласно СП 42-101-2003, алюминиевые гофрированные дымоходы к газовым котлам не запрещены. Но как показывает практика, в большинстве случаев, инспекторы требуют изготовить дымоход из другого материала. Все объясняется тем, что алюминиевая гофра в качестве дымохода, не способна выдерживать температуру свыше 500°С и часто, после возгорания сажи, стенки прогорают, что приводит к попаданию продуктов сгорания в жилое помещение. В последнее время такие случаи участились. Поэтому ограничения вполне оправданы.

Использовать алюминиевую гофру для дымохода от котла можно, но не рекомендуется. Чтобы избежать проблем с регистрацией и вводом в эксплуатацию газового оборудования, лучше всего остановить свой выбор на нержавеющей трубе.

Для подключения к отопительному оборудованию можно использовать исключительно сертифицированную гофру, имеющую разрешение на эксплуатацию, выданное Ростехнадзором.

Стоимость

Цены зависят от страны, где их производят, фирмы, диаметра, являются ли изделия отожженными или нет, а также от наличия полипропиленового покрытия. При использовании небольшого отрезка трубы для подводки к отопительному котлу или подключении радиаторов, выбор стоит остановить на бюджетном варианте, а если вы оптовый покупатель и требуется минимум целая бухта, то не поленитесь просмотреть прайсы разных компаний. Иногда можно попасть на скидки.

Сравним цены двух известных в этой отрасли брендов (за один метр):

  1. ГК «Флексор» (официальный дистрибьютор «Гидроста»). Перечислены минимальные цены в рублях на отожженные, неотожженные трубы и с полипропиленовым покрытием соответственно.
    • HF20 – от 185,80, от 153,14 (со скидкой), от 240,96;
    • HF25 – от 243,14, от 270,72, от 308,46;
    • HF32 – от 464,50, от 524,01.
  1. «Лавита» (представлена только отожженная гофра), стоимость в рублях:
    • HF20 – от 222;
    • HF25 – от 277,50;
    • HF30 – от 516,15.

Приведенные цены не являются публичной офертой и могут варьироваться.

Труба и комплектующие к ней должны быть одной фирмы.

Размеры и примерные цены

Все размеры, обозначения, свойства и характеристики сведем в единую таблицу.

Номинальный диаметр12А15А18А20А25А32А40А50А
Внешний диаметр12.816.218.120.325.63237.64859.8
Внутренний диаметр9.712.714.116.521.12732.14253.5
Толщина стенки0.3 (0.25)0.3 (0.25)0.3 (0.25)0.3 (0.25)0.3 (0.25)0.3 (0.25)0.3 (0.25)0.4 (0.3)0.4 (0.3)
Количество складок трубы на 100ммНе менее 25Не менее 24Не менее 23Не менее 21Не менее 19Не менее 18Не менее 18Не менее 14Не менее 13
Минимальный радиус загиба, ммДо 20До 30До 30До 40До 40До 50До 80До 120До 150
Стандартная длина, м606050403030201010
Рекомендуемое рабочее давление, Бар171513121210832

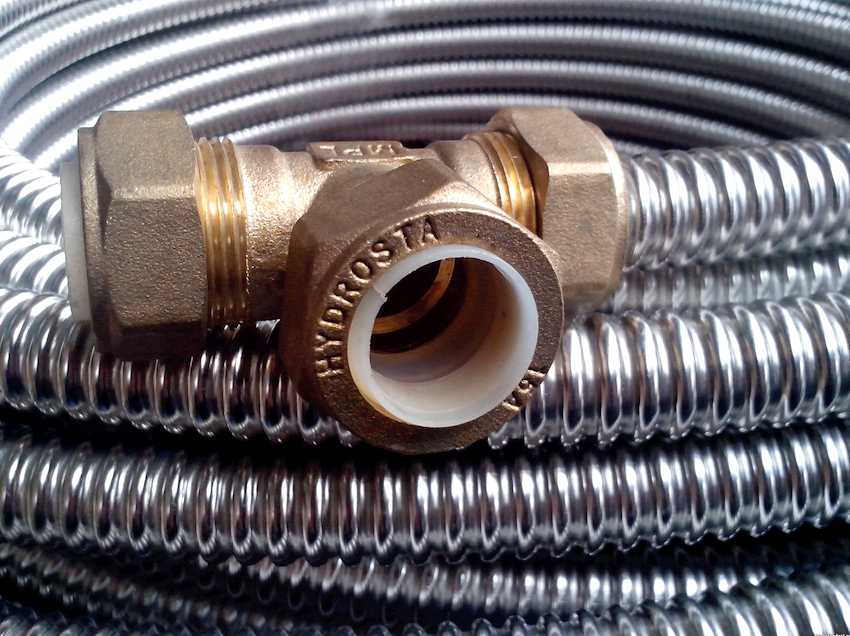

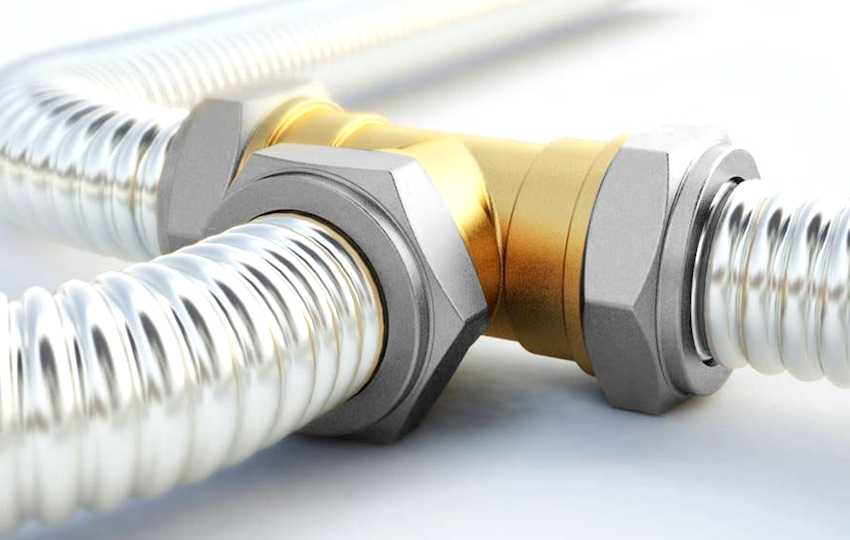

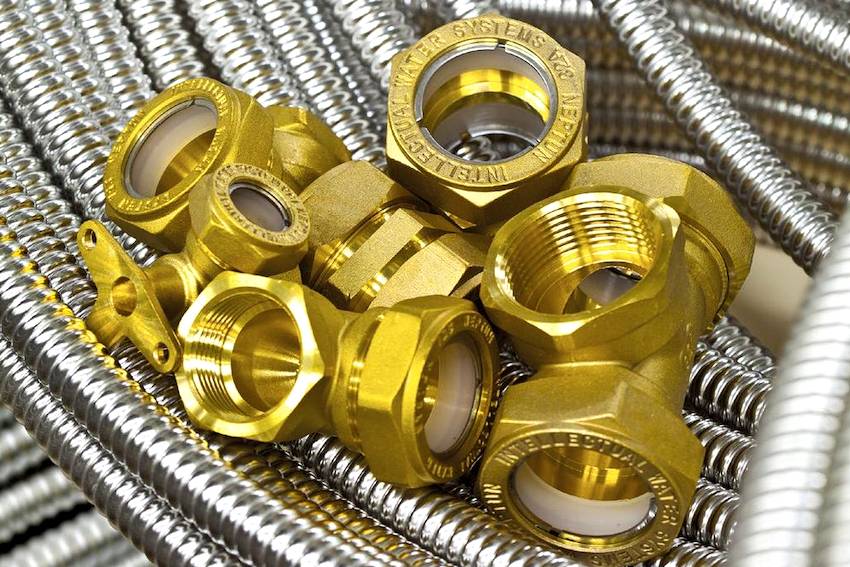

Фитинги для гофрированной трубы из нержавеющей стали

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений

Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:

  • обеспечивают герметичность в местах соединения трубопровода;
  • играют роль переходников между трубами разных диаметров;
  • меняют траекторию прокладки и позволяют улучшить уже существующую систему;
  • регулируют поток жидкости в сетях;
  • дают возможность увеличить протяженность системы без прекращения ее работы;
  • позволяют создавать новые ветки в любой системе во время ее функционирования.

Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.

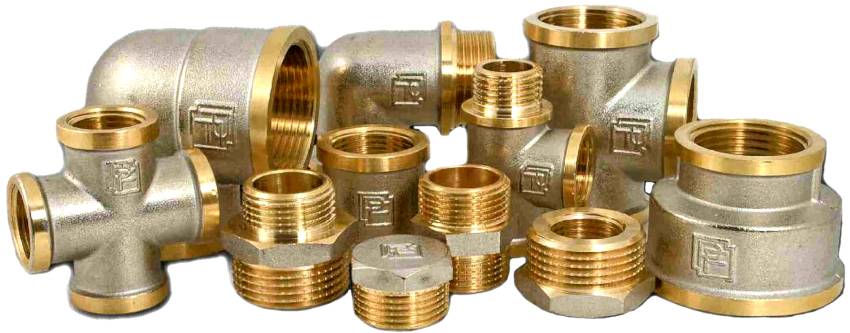

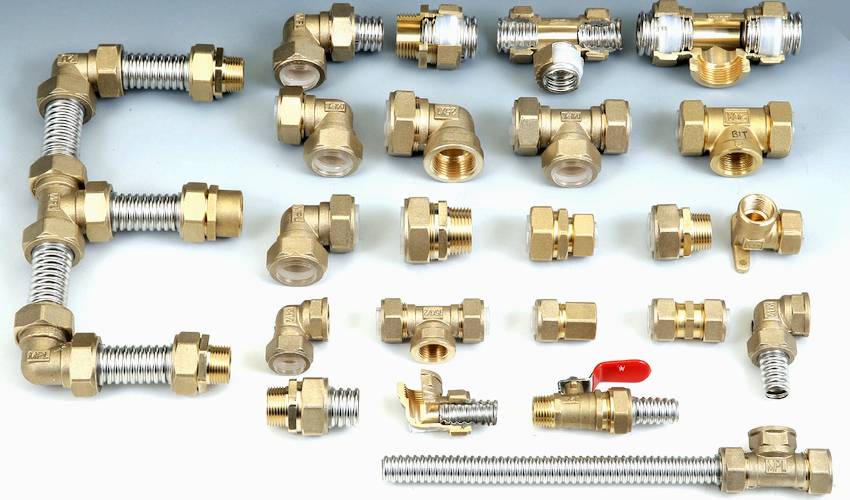

Виды фитингов для гофрированной нержавеющей трубы

Существует большой ассортимент фитингов. Условно их делят на две основные группы:

Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина

  1. Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
  2. Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.

Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.

В зависимости от выполняемых функций арматуру разделяют на такие типы:

  • соединительная муфта – служит для состыковки прямых отрезков;
  • переходник – используют для сращивания труб разных диаметров;
  • поворотный угол – помогает изменить геометрию трубопроводной системы;
  • заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
  • тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
  • крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.

Фитинги условно делят на две основные группы: бесшовные и электросварные

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям.

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интересно знать! Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества.

  1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
  2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
  3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая.

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости.

Сам производственный процесс включает в себя такие этапы:

  1. Формируют трубу, используя специальную ленту из стали.
  2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
  3. Надежность швов проверяют на специальной лазерной установке.
  4. Формируют гофру с применением специальных валов разнообразного диаметра.
  5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
  6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
  7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Сферы применения

Гофротруба широко применяется во всех сферах деятельности. Это производство и строительство, а также сельское хозяйство. Изделие делится на 2 вида: отожженное и неотожженное. Конструкцию, где есть много изгибов и переходов, оборудуют отожженной моделью. В процессе изготовления трубы отжигают с помощью дополнительной обработки, благодаря чему материал становится мягче и гибче. Гофротрубы используют при обустройстве:

  1. Систем отопления. Стандартный диаметр, который используют для отопительных систем, — 15-50 мм. При этом максимальное давление составляет не более 15 Бар. Неотожженную модель применяют на прямолинейных магистралях, отожженную — при сгибании радиатора.
  2. Водоснабжения. Для подводок воды подходят модели, которые выдерживают температуру до +110° C и давление до 15 Бар. Средний размер трубы варьируется от 20 до 25 мм в диаметре.
  3. Электропроводки. Гофротрубу применяют для защиты электрического кабеля. Для этого используют модель диаметром около 12 мм. Если участок имеет много изгибов, то укладывают отожженную гофру. Остальные технические характеристики могут быть разными.
  4. Газоснабжения. Когда выбирают трубу для газопровода, то внимательно осматривают ее поверхность, которая должна быть качественной. Если имеются небольшие изъяны, то такую трубу использовать нельзя. Минимальный диаметр изделия составляет 15 мм.

Кроме того, гофротрубы используют для кондиционеров, пожаротушения и теплых полов.

Достоинства и недостатки гофрированных труб для систем отопления

Изделие обладает свойствами нержавеющей стали и гибкостью гофры, за счет чего облегчается процесс монтажа. Гофрированная труба для отопления пригодна при монтаже малых участков магистралей, например, для подводки к котлу, радиаторам. На более длинных участках потребуется дополнительный крепеж, что приведет к увеличению затрат, поэтому не всегда эффективно в автономных тепловых системах.

Преимущества гофротруб из нержавейки:

  1. Для придания формы не придется использовать дополнительные инструменты, изделие гнется без нарушения диаметра внутреннего туннеля. Минимальный изгиб до величины 3-х диаметров трубы, поэтому при сечении в 20 мм можно гнуть трубу до 60 мм. Показатель различается для каждого изделия, просчитывается с учетом диаметра трубы.
  2. Снижение количества стыков. Гибкие трубы можно выкладывать в любые формы без применения стыковочных деталей. Свойство снижает затраты на материалы и повышает надежность системы.

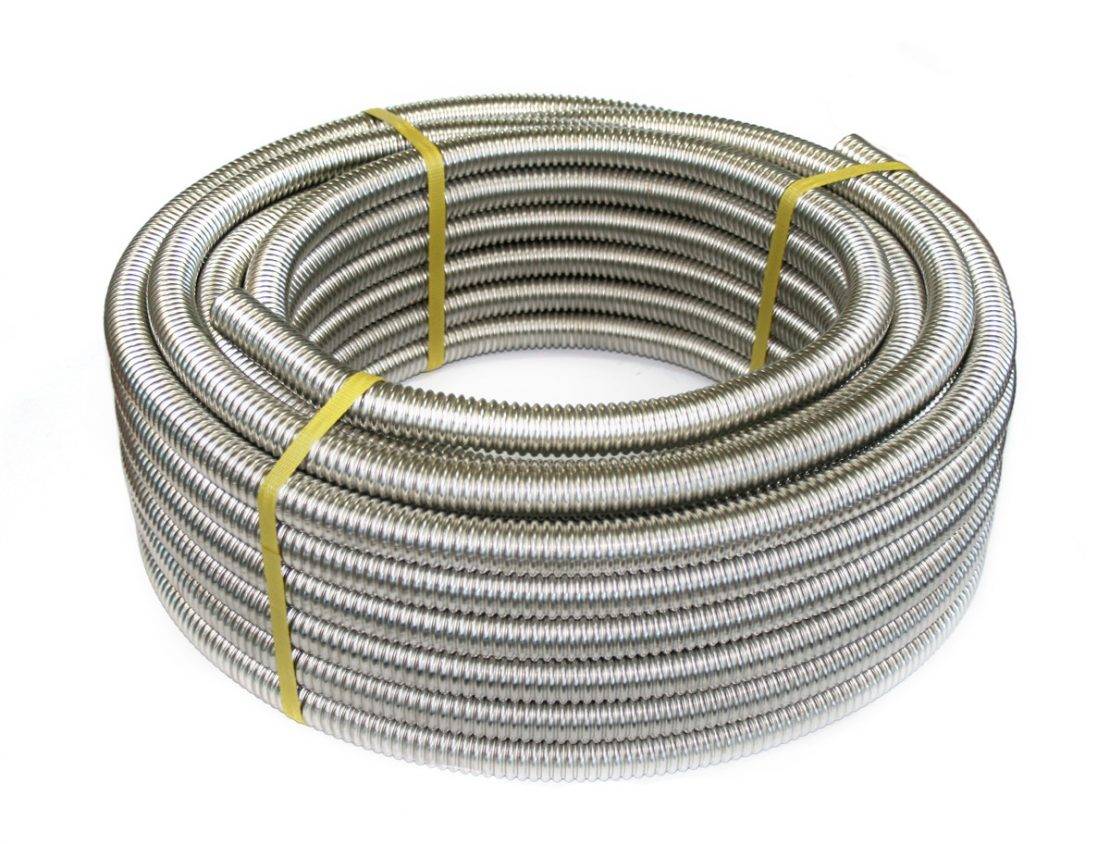

  3. Продукция выпускается бухтами по 50 м, при необходимости можно стыковать гофры, удлинив их на нужный показатель.
  4. Высокая стойкость к коррозии – основное достоинство нержавеющей стали, которое есть и в гибких трубах. Чтобы минимизировать риск появления электромеханической коррозии, нужно заземлить трубопровод, а при наружном способе монтажа использовать наружный чехол или оболочку (можно из пластика), которая обеспечит защиту от агрессивных внешних воздействий.
  5. Продукция переносит скачки давления, перепады температуры нагрева. Гофротрубы из нержавейки можно размораживать без утраты эксплуатационных характеристик, а это позволяет применять продукцию в условиях сурового климата.
  6. Гибкие трубы ускоряют монтаж и облегчают демонтаж системы.
  7. Для стыковки с радиаторами, прочими элементами системы применяются фитинги из латуни с уплотнительными силиконовыми или фторопластовыми кольцами. Присоединение деталей требует только разводного или рожкового ключа – работы доступны для начинающих мастеров.
  8. Коэффициент шероховатости 0,008. Низкий показатель обеспечивает малую зашлакованность трубопровода и отсутствие известковых, солевых отложений на внутренних стенках.
  9. Трубы служат долго, но многое зависит от фитингов и герметичности стыков.

Малый вес, звукоизоляция, сравнительно невысокая стоимость и простота укладки в любые формы – дополнительные плюсы.

Но есть у нержавеющей гофротрубы ряд минусов:

  • малая стойкость к механическим повреждениям требует дополнительной защиты кожухом или оболочкой;
  • эстетическая непривлекательность;
  • применение разъемных фитингов требует регулярного обследования системы на предмет протечек;
  • необходимость регулярной очистки из-за скопления пыли в складках гофры;
  • обязательность заземления, применения диэлектрических прокладок из-за высокой электропроводимости материала;
  • повышенная теплоотдача требует хорошей изоляции при выкладке закрытым способом, но при открытом монтаже труба может стать дополнительным источником прогрева помещения.
