Таблица соответствия энергосберегающих
Помните, лампу нельзя постоянно включать и выключать. Это приведет к ее выходу из строя и увеличение расхода электроэнергии, ведь постоянный разогрев и охлаждение способствует этому. Лучшее ее один раз включить, а перед сном выключить.
Статья по теме: Светодиодная лампа Filament LED.
Самые лучшие посты
- Новогодние игрушки своими руками пошагово с фото и видео
- Как почистить подошву утюга с тефлоновой, керамической и другой поверхностью
- Пластиковые карнизы для штор: виды, особенности, правила установки
- Установка подсветки в гипсокартонном потолке
- Номер квартиры на входную дверь: виды изделий и способы крепления (+45 фото)
- Как сделать антенну для телевизора своими руками
- Как правильно приготовить клей и клеить стеклообои
- Подушки вместо спинки
Характеристики ламп
Сравнения разных видов ламп обеспечивают сопоставлением их параметров. Характеристики делятся на такие большие группы:
Электрические параметры
К ним относятся рабочее напряжение и мощность. Рабочее напряжение, единица измерения В (вольт) – это номинальное напряжение, при котором работающая лампа потребляет от питающей сети или источника (блока) питания расчетную мощность, Вт (ватт). При этом лампа обеспечивает поток света, Лм (люмен) с расчетными характеристиками.
Обычно номинальные (рабочие) напряжение и мощность указываются надписями на верхней части колбы и на боковой поверхности цоколя.
Светотехнические параметры
Основные светотехнические параметры:
- Световой поток. Эта характеристика измеряется в люменах, Лм (lm). Суть понятия – количество единиц света, попадающего на единицу освещаемой площади.
- Световая отдача. Единица измерения Лм/Вт. Суть понятия – количество света или световой поток в Лм, который получают от лампы при потреблении ею от питающей сети мощности в 1 Вт (ватт), т. е. Лм/Вт.
Эксплуатационные параметры
Главный параметр этой группы – срок службы. Для ламп разного типа этот срок разный. У обыкновенных ламп накаливания – 1 000 часов. А у люминесцентных – от 3-5 до 12-15 тысяч часов. Срок зависит от производителя, вида лампы, ее ЭПРА – электронно-пускового регулирующего аппарата и количества включений/выключений. Для обычных люминесцентных ламп число включений примерно соответствует количеству номинальных часов ее работы.
Наибольший срок работы имеют светодиодные лампы. Производители декларируют их его от 15-20 до 100 тыс. часов. При 3-6 часах работы в сутки это несколько лет эксплуатации. За эти годы лампа морально устареет. Или деградирует с потерей 30-50% яркости, а часто, и с изменением оттенка свечения или спектра излучения.
Тип и размер цоколя
Назначение цоколя в лампе:
- обеспечить надежное подключение светоизлучающего элемента лампы к цепям первичного электропитания, обычно это первичная сеть переменного тока, проложенная в здании;
- удерживать конструкцию лампы в плафоне светильника в определенном положении и не допускать ее прикосновения к плафону, например, бра или люстры;
- гарантировать быструю смену перегоревшей лампы и замену ее новой и т. п.
Видов цоколей очень много. На картинке представлены наиболее применяемые в светотехнике.
Часто используемые:
- резьбовые цоколи Эдисона, обозначаются буквой Е и числом, показывающим наружный диаметр резьбы в миллиметрах, он меняется от Е5 – цоколи для микроминиатюрных лампочек до Е40 – для самых мощных ламп, в основном промышленного освещения;
- штыревые цоколи – обозначаются буквой G, от слова glass – стекло, т. к. штырьки «вварены» прямо в стекло колбы, цифры в маркировке цоколя – расстояние в миллиметрах между осями штырьков;
- байонетные или штифтовые – название произошло от французского слова «багинет» или штык, характеризуются не выпадением из патрона при вибрациях, применяются на транспортных средствах – автомобилях, самолетах, кораблях и судах, поездах и трамваях и пр. Одно из названий – цоколь Свана – по имени изобретателя.
Основные виды цоколей – Эдисона, штыревые, байонетные Свана, они же штифтовые.
Байонетные цоколи в маркировке имеют первым элементом латинскую букву B.
Есть еще с десяток других разновидностей цоколей, но они применяются значительно реже.
Форма колбы
Формы колб осветительных приборов определяются не только ее технической сутью, но иногда связана и с ее происхождением. Например, колбы А, С, СА и CF – произошли: от груши, от свечи для люстры или бра. И получили букву C в аббревиатуру, например, от латинского слова «candela», в переводе – «свеча». СА – «свеча на ветру», и CF – «витая свеча».
Сравнение светодиодных и энергосберегающих ламп: выбирайте лучшее
Рост цен на электроэнергию заставляет экономить там, где раньше даже не задумывались о расходах. Например, массовой стала замена ламп накаливания. Есть намного более экономичные источники света — люминесцентные и на светодиодах. Но как решить, какие ставить — энергосберегающие или светодиодные лампы? Чтобы принять решение, надо сравнить их характеристики. И лучше сделать это объективно.
Какие более экономичные
Название «энергосберегающие» прижилось у нас по отношению к компактным люминесцентным лампам (ККЛ). На момент их широкого распространения они и были наиболее экономичными. Особенно если сравнивать их с привычными лампами накаливания — экономки потребляют в 3-4 раза меньше энергии. Позже стали «продвигать» светодиодные источники света. Они потребляют еще меньше электроэнергии, а значит, являются наиболее экономными.
Чтобы решить энергосберегающие или светодиодные лампы лучше, необходимо сравнить их параметры
| Лампы накаливания | Люминесцентные и энергосберегающие | Светодиодные | Световой поток |
|---|---|---|---|
| 20 Вт | 5-7 Вт | 2-3 Вт | 250 Лм |
| 40 Вт | 10-13 Вт | 4-5 Вт | 400 Лм |
| 60 Вт | 15-16 Вт | 6-10 Вт | 700 Лм |
| 75 Вт | 18-20 Вт | 10-12 Вт | 900 Лм |
| 100 Вт | 25-30 Вт | 12-15 Вт | 1200 Лм |
| 150 Вт | 40-50 Вт | 18-20 Вт | 1800 Лм |
| 200 Вт | 60-80 Вт | 25-30Вт | 2500 Лм |
Уже только по одной этой таблице легко сказать энергосберегающие или светодиодные лампы являются наиболее экономичными. Но это еще не все преимущества LED технологии. О них поговорим дальше (как и о недостатках, впрочем).
Срок службы
Если говорить о сроках службы, то средний у энергосберегающих он в среднем — 10 000 часов. У светодиодных этот показатель выше: в среднем — 30 000 часов, но есть заявки производителей на 50-60 тыс. часов работы.
Сравнивать лучше не рабочий ресурс, а гарантийный срок
А если сравнивать энергосберегающие и светодиодные лампы по гарантийному сроку, разница тоже есть. У светодиодных средний показатель — 3 года, у экономок — 1 год. Есть больше/меньше, но это частности. Так что и тут, сравнивая, энергосберегающие или светодиодные лампы лучше, лучшей получается ЛЕД-технология.
Размеры и внешний вид
Вид и размеры энергосберегающих ламп все знают. Это скрученная в сложную спираль трубка с люминофором. Самые компактные могут влезть в плафон средних размеров, но в большинстве случаев они торчат из обычных светильников, а со встроенными смотрятся вообще «не ахти».
Примерная разница в размерах между светодиодом и энергосберегающей ККЛ лампой одинаковой световой мощности
Так выглядят встраиваемые светильники со светодиодами
Удобство и безопасность использования
Всем известно, что в люминесцентных лампах в трубки заполнены люминофором, который начинает светиться при определенных условиях. На создание этих условий уходит некоторое время. Иногда оно почти не заметно, а иногда задержка после включения может составлять секунду или даже немного больше. Это не самое приятное явление, с которым приходится мириться. Светодиодные лампы зажигаются сразу после подачи напряжения. В этом они, безусловно, лучше.
Таблица для сравнения светодиодных и энергосберегающих ламп
Еще один момент в пользу светодиодных ламп. Их колба (если она есть), сделана из ударопрочного пластика. Энергосберегающие люминесцентные — из стекла. Причем повреждение трубки фатально — источник света перестает работать. Кроме того некоторые (дешевые) экономки содержат пары ртути, так что поврежденная стеклянная трубка люминофором может нанести здоровью серьезный вред. Отсюда также вытекает сложности с утилизацией — нужны специальные предприятия по переработке подобных осветительных приборов.
Итак, решая энергосберегающие или светодиодные лампы лучше по удобству эксплуатации, видим, что LED-светильники более практичны и безопасны.
Цены и все-таки что же лучше…
Все знают, что светодиодные лампы стоят дороже. Это, пожалуй, единственный пункт, по которому впереди оказываются люминесцентные лампы. Но сегодня разница в цене не настолько велика как раньше. Они уже практически сравнялись. Если взять, например, источники света одного производителя с одинаковым эквивалентом (или почти одинаковым) по отношению к лампам накаливания, то цены практически идентичны.
Тут так даже на светодиодную цена ниже. Правда, цветовая температура отличается…
Но в прессе и Интернете очень много в последнее время появилось информации относительно того, что светодиоды вредны — они излучают вредный спектр и мерцают. Насчет спектра подтвержденных данных нет, а мерцать, мерцают и люминесцентные. Но они мерцают всегда, а светодиоды есть и без пульсаций, просто стоят они намного дороже. В общем, решение за вами.
Пример расчёта эффективности освещения
Экономическую эффективность оценим на примере годовых затрат на освещение квартиры. Допустим, необходимо ежесуточно в течение 3 часов на протяжении одного года (365 суток х 3 ч = 1050 ч) использовать для освещения 3 лампы накаливания, мощностью 100 ватт каждая. Общая потребляемая мощность составляет 300 ватт или 0,3 кВт. Равный световой поток могут создать 3 люминесцентные компактные суммарной мощностью 78 ватт (3 шт. х 26 Вт) или 0,078 кВт либо, 3 светодиодные с мощностью 14 ватт каждая, что соответствует 42 Вт их общей мощности (3 шт. х 14 Вт). Подсчёт расходов на освещение по каждому из вариантов представлен в таблице.
| Показатель | Вариант освещения с лампами | ||
| накаливания | люминесцентными компактными | светодиодными | |
| Суммарная потребляемая мощность, кВт | 0,3 | 0,078 | 0,042 |
| Годовое потребление электроэнергии, кВт ч | 328,5 | 85,4 | 46,0 |
| Годовые затраты на электроэнергию (при стоимости 4,68 р. за 1 кВт ч), р. | 1537 | 400 | 215 |
| Стоимость 3 ламп, р. | 150 | 450 | 990 |
| Итого затрат в 1-ый год, р. | 1687 | 850 | 1205 |
| Затраты во 2-й год, р. | 1687 | 400 | 215 |
| Всего затрат за 2 года, р. | 3374 | 1250 | 1420 |
| Затраты в 3-й год, р. | 1687 | 400 | 215 |
| Всего затрат за 3 года, р. | 5061 | 1650 | 1635 |
Следует иметь в виду: срок службы ламп накаливания составляет 1000 часов (это потребует ежегодно приобретения 3 штук), люминесцентных компактных 8000 часов, а светодиодных 25000, что также учтено в расчётах в вариантах эффективности.
Как видно из таблицы, вариант освещения с лампами накаливания, оказался более затратным, а, следовательно, неэффективным уже по итогам первого года. В первый год расходы по этому варианту в 2 раза превышают затраты по варианту освещения с люминесцентными компактными и в 1,4 раза по варианту со светодиодными.
Второй год освещения подтверждает эффективность варианта с люминесцентными компактными над вариантом со светодиодными (на конец второго года проигрывает 170 р.).
По итогам третьего года вариант со светодиодными становится эффективнее варианта с люминесцентными компактными.
Следует отметить, что варианты сравнения приведены по состоянию уровня в сентябре 2015 года для центральных регионов России при неизменной стоимости электроэнергии и цен на лампы.
При выборе варианта освещения необходимо учитывать следующие обстоятельства:
- помимо неэффективности использования ламп накаливания в качестве источника освещения по сравнению с энергосберегающими, следует иметь в виду их пожароопасность (температура колбы включённой лампы превышает 100 градусов по Цельсию);
- в люминесцентных компактных в стеклянной колбе присутствуют пары ртути, что делает её небезопасной при эксплуатации;
- люминесцентные компактные имеют задержку по времени при включении, поэтому им необходимо не менее 3 минут для достижения максимальной яркости (в течение этого времени происходит разогрев инертного газа в колбе);
- люминесцентным компактным характерен эффект мерцания, который запрещает их использование в помещениях с движущимися частями механизмов, поскольку, возможно, возникновение стробоскопического эффекта (при стробоскопическом эффекте движущие части могут казаться неподвижными).
Указанные недостатки отсутствуют у светодиодных, что позволяет сделать выбор в их пользу.
Тенденции развития техники, технологии изготовления светодиодных позволили снизить их стоимость в 3,5 раза в последние 5 лет. В то же время стоимость электроэнергии возросла в 2,2 раза (с 2,15 до 4,68 р. за 1 кВт ч).
Параметры, определяющие показатель светового потока и его расчет
Луч состоит из потока частичек – фотонов. Когда эти частички попадают человеку в глаза, возникают определенные зрительные ощущения. Чем больше фотонов попало на сетчатку глаза в определенный промежуток времени, тем более освещенным кажется нам предмет. Таким образом, лампы испускают световой поток из фотонов, которые, попадая в глаза, позволяют нам хорошо видеть предметы перед собой.
Глаз человека реагирует на количество попадающих на него фотонов
К сожалению, чем дольше лампочка используется, тем меньшую яркость она сможет давать. Ухудшить показатель освещенности может также сама лампа, ведь часто потери зависят от качества материала лампы. Самые большие потери светового потока наблюдаются у газоразрядных источников, у люминесцентных ламп эти потери могут составлять 20–30%, у ламп накаливания – 10–15%. Светодиодные лампы обладают наибольшей светоотдачей – световые потери составляют менее 5%.
Чтобы перевести в люмены световой поток лампы, используйте средние значения светоотдачи:
- для диодных изделий умножьте мощность на 80–90 лм/вт для лампочек с матовой колбой и получите светопоток;
- для диодных филаментных (прозрачные изделия с желтыми полосками) умножайте энергопотребление на 100 лм/вт;
- люминесцентные энергосберегающие лампы умножайте на 60 лм/вт;
- для лампы ДНаТ это значение будет 66 лм/вт для 70W; 74 лм/вт для 100W, 150W, 250W; 88 лм/вт у 400W;
- для дуговой ртутной лампы множитель будет 58 лм/вт;
- лампа накаливания мощностью 100 Вт дает поток примерно 1 200 люмен. Если мощность уменьшить до 40 Вт, поток достигнет 400 лм. А вот лампочка в 60 ватт имеет показатель около 800 лм.
Если необходимо точно определить световой поток, понадобится прибор люксометр. С его помощью можно вычислить, какой световой поток будет в выбранных точках помещения по известной методике.
Люксометр
Один люкс соответствует определенному световому потоку, попадающему на освещаемую поверхность площадью в один квадратный метр. Определить приблизительное значение светового потока, создаваемое определенным источником, можно, воспользовавшись формулой:
Ф = Е х S, где S – это площадь всех поверхностей исследуемого вами помещения (в кв. метрах), а Е – это освещенность (в люксах).
Так если площадь поверхности 75 кв. метров, а освещенность 40 люкс, световой поток равен 3 000 люмен. Для точного расчета светового потока придется учитывать множество других пространственных факторов.
https://youtube.com/watch?v=qrLnsb3Lyy8
Если вы правильно, по всем параметрам подберете светодиодную лампу, при соблюдении всех требований завода-изготовителя она гарантированно прослужит долгие годы. В настоящее время наименее энергозатратные и обеспечивающие наибольшую освещенность изделия стоят недешево, но со временем они станут доступны всем потребителям.

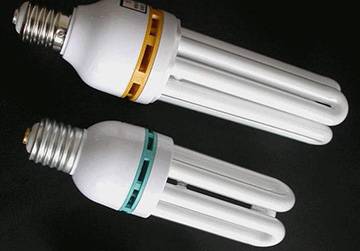

Люминесцентные лампы (энергосберегающие)
Тогда чтобы в доме оставалось так же светло как с обычными лампочками нужно поставить соответствующие им по свечению, т.е для вместо 60 ватт ставим энергосберегающую на 12Вт, вместо сотки ставим энергосберегающую на 20Вт, таким образом мы сократим энергопотребление и заплатим в 5 раз меньше.
Читать
Сколько потребляет электричества обогреватель?
Сколько электроэнергии тратим
Итак давайте считать сколько у нас израсходуют электричества люминесцентные лампы, для этого берем тот же пример 6 лампочек, 3 как сотки т.е 20Вт и 3 как 60 т.е 12 ватт. Получаем: 3 лампочки, каждая по 6 часов в день, каждая лампочка расходует 20 Вт в час, тогда получаем 360Вт. + 3 лампочки по часу в день по 12 ватт/час = 36Вт. Итого за 1 день: 360 Вт + 36 Вт = 396 Вт = 0,4 киловатта Итого за 1 месяц: 0,4 * 30 = 12 киловатт
Сколько придется заплатить?
Итого за месяц сумма к оплате за чисто за освещение выйдет следующей: Итого в рублях за 1 месяц: 12 кВт * 4 р = 48 руб.
В итоге при использовании энергосберегающих ламп, вместо 240 руб в месяц мы заплатим 48 руб. А если смотреть экономию за 1 год, то получаем вместо 2880 руб мы заплатим 576 руб.
Выгода очевидна, энергопотребление сокращается в 5 раз. А можно ли сэкономить еще больше на потребление электроэнергии приборами освещения?
Переходим еще более интересному и экономичному осветительному прибору.
Сколько люменов в 1 Вт лампочки
Проще всего использовать таблицу люменов для самых распространенных видов ламп и вариантов их мощности. Разновидностей не так много, поэтому можно быстро сориентироваться и подобрать оптимальное значение. Все данные усреднены, так как значения могут меняться в зависимости от особенностей конструкции и производителя.
| Световой поток в Лм | Лампы накаливания (Вт) | Светодиодные варианты (Вт) | Люминесцентные лампы (Вт) |
| 200 | 20 | 2-3 | 5-7 |
| 400 | 40 | 4-5 | 10-13 |
| 700 | 60 | 8-10 | 15-16 |
| 900 | 75 | 10-12 | 18-20 |
| 1200 | 100 | 12-15 | 25-30 |
| 1800 | 150 | 18-20 | 40-50 |
| 2500 | 200 | 25-30 | 60-80 |
Чем выше мощность лампы – тем больше световой поток, это правило действует для всех видов.
Лучше всего изучать информацию на упаковке, там обычно есть точные данные, от которых можно отталкиваться. Соотношение может меняться, так как сейчас появляются новые типы диодов с увеличенной яркостью, которые намного эффективнее, но при этом потребляют меньше электроэнергии.
Если нет данных, сколько люмен в лампе накаливания 100 Вт, что бывает часто, можно самостоятельно провести вычисления. Даже если таблицы не окажется под рукой, несложно запомнить соотношение. В 1 ватте мощности примерно 12 люмен светового потока. Используя эту информацию не составит труда определить показатели для вариантов любого типа. Фактические цифры могут отличаться, но несущественно. Обычно изделия с нитью накала берутся с запасом по яркости в 20-30%, чтобы исключить любые проблемы.
Определить люмены в светодиодных лампах намного сложнее. Тут все зависит от вольтамперных характеристик используемых диодов, а также от типа рассеивателя, расположения элементов и системы охлаждения. Поэтому надо изучить информацию на упаковке или во вкладыше при его наличии. Обычно у этого типа ламп есть все необходимые данные
Но при этом важно помнить, что фактические значения могут отличаться от заявленных, особенно у дешевых изделий. Поэтому стоит приобретать изделия известных фирм, которые хорошо зарекомендовали себя
Показатели светодиодной лампы во многом зависят от ее конструкции.
Чтобы узнать соотношение Лм в светодиодных лампах и других типах изделий, проще всего использовать таблицу из этого раздела. С ее помощью можно быстро сориентироваться, чтобы понять, какая мощность светодиодного варианта нужна вместо лампы накаливания или люминесцентной.
Таблица эквивалентной мощности
Отечественными и зарубежными производителями, чаще всего, указываются на упаковке с осветительным прибором эквивалентные показатели мощности лампы накаливания, которой производится примерно равное количество света, что и выпускаемым источником света.
Однако, очень важно помнить, что «эквивалентные данные» любых энергоэффективных источников освещения, чаще всего, не соответствуют уровню стандартной световой отдачи классической лампочки накаливания.
Тип лампы
В зависимости от типовых особенностей лампы, ощутимо варьируются основные показатели, представленные:
- уровнем мощности (Вт) – количеством электрической энергии, которую потребляет осветительный прибор в течение одного часа;
- световой эффективностью (Лм/Вт) – количеством света, который приходится на один затраченный Вт;
- индексом цветопередачи (%) – уровнем соответствия кажущегося и естественного цвета тела при освещении.
Например, в качестве аналога лампы накаливания в 100W можно рассматривать пару диодных ламп на 650 Лм. В процессе выбора целесообразно не ориентироваться на количество Вт, а учитывать количество Лм в соответствии с данными соответствия. Самостоятельно правильно определить уровень мощности и подобрать оптимальный эквивалент позволяют табличные данные.
Сравнительная характеристика источников света по показателям мощности
| Световой поток | Тип источника света/ Мощность | |||
| Лампа светодиодного типа | Лампа люминесцентного типа | Лампа галогенного типа | Лампочка накаливания | |
| 220 Лм | 2 Вт | 6 Вт | 15 Вт | 25 Вт |
| 415 Лм | 4 Вт | 8 Вт | 24 Вт | 40 Вт |
| 550 Лм | 6 Вт | 10 Вт | 30 Вт | 50 Вт |
| 710 Лм | 8 Вт | 12 Вт | 36 Вт | 60 Вт |
| 935 Лм | 10 Вт | 15 Вт | 45 Вт | 75 Вт |
| 1340 Лм | 12 Вт | 20 Вт | 60 Вт | 100 Вт |
| 1700 Лм | 18 Вт | 24 Вт | 72 Вт | 120 Вт |
| 2160 Лм | 22 Вт | 36 Вт | 90 Вт | 150 Вт |
| 3040 Лм | 26 Вт | 45 Вт | 120 Вт | 200 Вт |
| 3900 Лм | 30 Вт | 55 Вт | 150 Вт | 250 Вт |
Мощность, заявленная производителем
Помимо показателей потребляемой мощности, зачастую на упаковке источника света производителем указывается также эквивалент, соответствующий уровню мощности традиционной лампы накаливания.
Тем не менее, важно помнить, что для определения правильных параметров источников света, выпускаемых производителями Китая или любыми неизвестными компаниями, целесообразно указанный на упаковке уровень мощности умножать на коэффициент х4. При приобретении ламп энергосберегающего типа от именитых или проверенных временем производителей, показатели мощности, указанные на упаковке, можно умножать на коэффициент х5
При приобретении ламп энергосберегающего типа от именитых или проверенных временем производителей, показатели мощности, указанные на упаковке, можно умножать на коэффициент х5.
Также вполне можно ориентироваться на усредненные табличные значения мощности.
| Показатели | Световой поток | |
| Заявленные | Реальные | |
| 30 (W) | 150 (W) | 1900 Lm |
| 24 (W) | 120 (W) | 1500 Lm |
| 20 (W) | 100 (W) | 1200 Lm |
| 15 (W) | 75 (W) | 900 Lm |
| 12 (W) | 60 (W) | 630 Lm |
| 8 (W) | 40 (W) | 400 Lm |
| 5 (W) | 25 (W) | 250 Lm |
Удельное значение мощности
Принимая во внимание удельное значение мощности освещения, есть возможность определиться с оптимальным отношением уровня суммарной мощности используемых осветительных приборов к показателям всей освещаемой площади
| Тип источника освещения | Параметры | |||
| Лампа накаливания | Энергоэффективная лампа | Лампа светодиодного типа | ||
| Производства Китай | Отечественного производства | |||
| 75 Вт | 10 Вт | 8 Вт | 8 Вт | Мощность, заявленная производителем |
| 1,03% | 0,9% | 1,0% | 0,84% | Удельное значение мощности |
Фактическое потребление в течение часа
При подключении осветительного прибора к ваттметру можно легко определить количество фактического потребления энергии за один час. Следует учитывать тот факт, что такой показатель у современных источников света, как правило, даже немного ниже, чем заявляют производители осветительных приборов.
| Тип источника освещения | Параметры | |||
| Лампа накаливания | Энергоэффективная лампа | Лампа светодиодного типа | ||
| Производства Китай | Отечественного производителя | |||
| 75 Вт | 10 Вт | 8 Вт | 8 Вт | Мощность, заявленная производителем |
| 77 Вт | 9 Вт | 8 Вт | 6,7 Вт | Фактическое потребление в течение часа |
Таблица мощности ЭСЛ
Потребителей часто интересует вопрос, КЛЛ какой мощности соответствуют лампочкам накаливания. Таблица ниже дает ответ о соответствии мощностей светильников разных типов.
| накаливания | 30 Вт | 35 Вт | 40 Вт | 45 Вт | 50 Вт | 55 Вт | 60 Вт | 65 Вт | 75 Вт | 80 Вт | 90 Вт | 100 Вт | 115 Вт | 120 Вт | 130 Вт | 180 Вт | 275 Вт |
| энергосберегающие (люминесцентные) | 6 Вт | 7 Вт | 8 Вт | 9 Вт | 10 Вт | 11 Вт | 12 Вт | 13 Вт | 15 Вт | 16 Вт | 18 Вт | 20 Вт | 23 Вт | 24 Вт | 26 Вт | 36 Вт | 55 Вт |
| Светодиодные | 4 Вт | 5 Вт | 6 Вт | 7 Вт | 8 Вт | 9 Вт | 10 Вт | 11 Вт | 12 Вт | 13 Вт | 15 Вт | 16 Вт | 18 Вт | 20 Вт | 23 Вт |
Согласно этой таблице эквивалентности, ЭСЛ номинальной мощностью 11 W соответствует лампе накаливания 55 W, 15 W – 75 W, 20 W – 100 W.
Такие устройства вполне могут заменить лампы накаливания, эквивалентная мощность которых определяется в соотношении 1:5.
0%
В каком типе светильников будет стоять лампа?
Встраиваемый точечный светильник
Торшер
Растровый светильник
Уличный фонарь
Люстра
Грунтовый светильник
Прожектор
Переносной светильник
Для каких целей будет использоваться лампа?
Освещение зоны отдыха
Освещение детской комнаты
Общее освещение
Ночное или дежурное освещение
Локальная точечная подсветка
Освещение рабочего места
Часто ли лампа будет включаться/выключаться?
Часто
Очень редко
Не очень
Выбери энергосберегающую лампу
Тебе подойдет люминесцентная трубчатая лампа
Тебе подойдет компактная люминесцентная лампа. КЛЛ
Тебе подойдет светодиодная лампа
Перепройти тест!
Предыдущая
ЭнергосберегающиеКак устроены энергосберегающие лампы
Следующая
ЭнергосберегающиеКакие энергосберегающие лампы лучше и как их выбирать
Спасибо, помогло!Не помогло1
Мощность излучения по отношению к окружающему фону
Оценим мощность излучения лампы, соответствующую температуре окружающего фона.
Известно, что постоянная Стефана-Больцмана σ = 5,670373·10-8 , тогда мощность излучения с квадратного метра
Р = σ SТ4
В качестве произвольного оценочного значения примем диаметр спирали 40 микрон, а длину 50 см. Температура нормальных условий 293К (20С). Подставив эти данные в формулу Стефана-Больцмана, получим мощность излучения при температуре 0,026258 Ватт.
Для интереса вычислим мощность при некоторых различных температурах окружающей среды:
Минус 40 (233К) 0,0105 Ватт
Минус 20 (253К) 0,0146 Ватт
Нуль (273К) 0,0198 Ватт
Плюс 20 (293К) 0,026258 Ватт (норм.условия)
Плюс 40 (313К) 0,0342 Ватт
Для курьеза можно привести расчет излучения лампы, когда температура окружающей среды равна 2300К:
Р = 99,7 Ватт.
Что вобщем неплохо согласуется с реальным положением вещей – лампа, расчитанная на 100 ватт нагревается до температуры 2300К.
Можно с высокой долей уверенности заявить, что данная геометрия спирали соответствует «стоваттной» лампочке, рассчитанной на 220 вольт.
А теперь пересчитаем эти величины мощностей к «приведенному» напряжению. Как если бы температура окружающей среды соответствовала Абсолютному Нулю, а к лампе было приложено некоторое напряжение, нагревающее спираль.
Для пересчета используем полученное соотношение что напряжения и мощности соответствуют степеням «три» и «два».
| темпер, К | напряжение, В |
| 233 | 0,489665457 |
| 253 | 0,609918399 |
| 273 | 0,747109176 |
| 293 | 0,902119352 |
| 313 | 1,075809178 |
Из таблицы видно, что “токовая” мощность лампочки при напряжении на ней 0,902…Вольт нагревает спираль до температуры 293К. Аналогично, “токовая” мощность при напряжении 1,0758 Вольт нагреет спираль до температуры 313К (на 20 градусов выше).
Повторю еще раз, это при условии, что температура окружающей среды равна Абсолютному Нулю.
Вывод. Весьма малое изменение напряжения оказывает значительное влияние на температуру нити. Изменили напряжение на каких то семнадцать сотых Вольта (1,0758 – 0,902 = 0,1738) а температура возросла на 20 градусов.
Эти расчеты весьма условны, но в качестве ОЦЕНОЧНЫХ величин их можно использовать.
Оценка естественно очень грубая, ибо закон Стефана-Больцмана описывает излучение «идеального» излучателя – абсолютно черного тела (АЧТ), а спираль весьма отличается от АЧТ, но, тем не менее, получили «цифирь» весьма правдоподобную…
Из экселовской таблички видно, что уже при напряжении на лампе 1 вольт, температура спирали будет 40 градусов по Цельсию. Приложим больше, будет больше.
Напрашивается естественный вывод, что при напржении 10-15 вольт нить будет достаточно горячая, хотя визуально это не будет видно.
На глаз нить будет казаться «ЧЕРНОЙ» (холодной) вплоть до температур 600 градусов (начало излучения в видимом диапазоне).
Желающие «погонять цифирь» могут это сделать самостоятельно, используя формулу Стефана- Больцмана.
Результаты будут условными, ввиду того что (как было сказано выше) спираль имеет некоторое альбедо и не соответствует излучателю АЧТ, НО(!) оценка температур будет вполне достоверной…
Повторю – именно ОЦЕНКА. Нить начинает светиться примерно с 20 вольт.
Дополнительно хотел бы обратить внимание на разброс параметров лампочек. На фотографии с тестером, маленькие лампочки (гирляндные) были мной отобраны и откалиброваны весьма тщательно
Для разных измерительных целей и опытов. Потому то они и показывают одинаковое сопротивление, что называется «пуля в пулю»
На фотографии с тестером, маленькие лампочки (гирляндные) были мной отобраны и откалиброваны весьма тщательно. Для разных измерительных целей и опытов. Потому то они и показывают одинаковое сопротивление, что называется «пуля в пулю».
А вот большие лампочки, я их просто принес из магазина, не отбирая по параметрам и хорошо видно, что разброс магазинных лампочек наблюдается в весьма широком диапазоне. Вплоть до 10%.
Это обстоятельство дополнительно указывает, что погрешности расчета оказываются МЕНЬШЕ чем реальный разброс лампочек.
Филаментные
В последнее время большую популярность получили филаментные лампы. Это та же самая светодиодная, только выглядит она во включенном состоянии как простая лампочка накаливания.
Именно это и является ее особенностью и преимуществом, которое широко используется в открытых светильниках.
Например, если речь идет о хрустальных люстрах, то при использовании в ней обыкновенной светодиодной лампы, из-за ее матовой поверхности хрусталь ”играть” и переливаться не будет. Он блестит и отражает свет только при направленном луче.
В этом случае люстра смотрится не очень богато. Применение в них филаментных, раскрывает все преимущества и всю красоту такого светильника.
Это все основные виды ламп освещения широко применяемые в квартире и жилом доме. Выбирайте необходимый вам вариант согласно вышеприведенных характеристик и рекомендаций, и обустраивайте свое жилище правильно и с комфортом.
https://youtube.com/watch?v=V8y2OcxXuuY%3F
Преимущества лент, повышающие их популярность
Современный искусственный источник света имеет преимущества перед другими используемыми световыми светильниками:
- небольшое потребление электроэнергии;
- одномоментное с включением зажигание диодов;
- мизерная теплоотдача;
- широкий диапазон рабочих температур;
- высокая светоотдача;
- большой срок эксплуатации.
Используя характеристики применяемых в настоящее время световых светильников, можно сделать вывод, что наиболее высокая потеря мощности из-за нагрева присуща лампам накаливания. Их использование увеличивает расходы на оплату электроэнергии, на приобретение часто выходящих из строя источников света. Наиболее привлекательными, экономически обоснованными источниками освещения являются энергосберегающие светильники. Для освещения больших площадей перед жилыми корпусами, дорожными трассами, витринами супермаркетов наилучшими являются светодиодные ленты. Их применение дополнительно создает атмосферу праздника, хорошего настроения.
Газоразрядные источники света (ГРЛ)
Физическое явление, которое используют для получения света в газоразрядных источниках излучения – это электрический разряд при прохождении тока через газ определенного состава. Такой разряд назвали тлеющим.
Начало разряда возможно только при принудительной ионизации газа. Для этого к газу, находящемуся в промежутке между электродами, прикладывают высокое напряжение. Обычно это немного больше сотни вольт. При разряде происходит пробой межэлектродного промежутка и ток, протекающий через газ, резко увеличивается. Образуется светящееся плазменное облако. Его цвет зависит от состава газа, находящегося в колбе. Например, неон светится красным цветом, аргон – сиреневым, ксенон – голубоватым, гелий – красно-оранжевым.
Свечение электрического разряда в гелии.
Свечение инертных тяжелых благородных газов в электрическом высоковольтном разряде. Слева направо: гелий — He, неон — Ne, аргон — Ar, криптон — Kr, ксенон — Xe.
Для интенсификации процесса свечения к воздуху или инертному газу в трубке добавляют металл – ртуть, пары которого и дают ультрафиолетовое излучение. Оно переизлучается люминофором.
Дуговая ртутная (ДРЛ)
На основе такого физического явления были созданы лампы типа ДРЛ, ДНаТ, МГЛ. Эти источники искусственного света относятся к большой категории газоразрядных ламп, подкатегории дугового разряда.
Аббревиатуры означают:
- ДРЛ – дуговая ртутная люминесцентная или дуговая ртутная лампа;
- ДНаТ – дуговая натриевая трубчатая;
- МГЛ – металлогалогенная лампа.
У ГРЛ внутри колб смонтирована разрядная трубка. Ее называют горелка. Свет в ГРЛ излучает плазменный шнур или облако, образующиеся при дуговом разряде в газе горелки.
Спектр в лампах низкого давления – это одна, две линии свечения. В лампах высокого давления – целый набор линий.
Конструкция лампы типа ДРЛ
1. Цоколь резьбовой, 2. Резистор, 3. Фольга молибденовая, 4. Зажигатель (вспомогательный), 5.Рамка несущая, 6. Колба внешняя, 7. Сжатый спай, 8. Кварцевая ртутная лампа дугового разряда, 9. Газ азот, 10. Основной электрод вольфрамовый, 11.Проволоки из свинца.
Применяются для освещения больших пространств. Например, цеха предприятий, улицы, площади, автостоянки и др.
Лампы ДНаТ
Лампочка ДНаТ Elektrox SUPER BLOOM 400 Вт.
Трубчатая колба с резьбовым цоколем Эдисона Е40, используемым в лампах большой мощности. В колбе видна разрядная трубка – горелка. На стекле колбы, возле цоколя, несмываемым текстом отпечатано минимум характеристик.
Основное применение – освещение улиц, дорог, автомагистралей, подземных переходов, автостоянок. Т. е. мест, где человек находится непродолжительное время. Причина – узколинейчатый спектральный состав излучения желто-оранжевого света. Горелка из кварцевого стекла или прозрачной керамики. Наружная колба из механически и термически стойкого боросиликатного стекла. Колба:
- стабилизирует температуру горелки, уменьшая потери тепла;
- фильтрует лишнее УФ-излучение, вредное окружающей среде и человеку.
Схема устройства ДНаТ
Металлогалогенные (МГЛ)
Один из видов газоразрядных ламп. Их еще называют ДРИ – дуговые ртутные с излучающими добавками. По конструкции похожи на ДРЛ. Отличие – в полость горелки добавлены галогениды натрия, индия, талия.
МГЛ характерны высоким уровнем цветопередачи Ra, он же CRI, достигающим 90. Вместе с тем у этих ламп светоотдача (энергоэффективность) увеличена до 70-95 Лм/Вт. Срок службы не менее 8-10 тысяч часов. Разновидность – ДРИЗ, имеющая зеркальный слой, нанесенный изнутри на часть колбы. Это позволяет, поворачивая специальный патрон, направлять поток света в одну сторону.
