Как штробить стены, потолок под проводку

5 нюансов штробления, которые должен знать каждый

Единственное, чем примечательна спешка — она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать — и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере — уж кому как удобно. Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

  1. штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
  2. запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
  3. если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия — до 15 сантиметров;
  4. при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов — как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
  5. каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия — не более 2,5 сантиметров.

Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также — что гораздо серьезнее — угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки — это как-то глупо и безответственно, не находите?

Это интересно: Схема электропроводки в двухкомнатной квартире панельного дома — читаем во всех подробностях

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме. Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

  • Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
  • Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.
  • Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
  • Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

  • Зубилом углубить верхний и нижний край разметки.
  • Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
  • Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

  • При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
  • Сменить насадку на перфораторе, установив вместо бура лопатку.
  • Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

  • Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
  • Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

  1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
  2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
  3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
  4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
  5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
  6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
  7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Нормы и ограничения при штроблении стен под проводку

Есть регламентированные нормативы, которым нужно следовать. Они отражены в СНиП 3.05.06-85. Их перечень следующий:

  1. Максимальная глубина штробы – 2,5 см, ширина – 3 см, длина от распаечного короба до розетки ли светового прибора – 3 м.
  2. Штробить под кабели можно только в по вертикальному или горизонтальному вектору.
  3. Пункт 2 исключает стены из мансарды, поскольку у них наклонная позиция. Их штробят параллельно по отношению к скату крыши.
  4. По стеновой поверхности минимальная дистанция от плит перекрытия составляет 15 см, от газопровода и батареи – 40 см, от окна и двери – 10 см.
  5. У электрической разводки должно быть минимум изгибов. Рекомендую их вообще исключить или допустить один поворот под углом 90 градусов.
  6. Запрещается штробление в таких местах, как: углы помещения, несущие стены, плиты перекрытия.
  7. Из-за образования больших объёмов пыли требуется защита: респиратор, очки, маска и т.д.

Штробление стен под проводку своими руками сопровождается повышенным шумом. Стены начинают вибрировать, и это отдаётся всем соседним квартирам. По этой причине такие операции проводите в будни с 10 утра до 5 вечера.

Есть вопросы ? Звоните!

Подготовка помещения перед штроблением

Для начала проверьте стены на старую проводку: для этого понадобится специальный сканер. Его можно найти в любом большом строительном магазине от 800 рублей. Это предотвратит возможные удары током и пересечение новой линии штробы со старой.

После следует приступать к составлению условного чертежа. Даже если вы не обладаете достаточными графическими навыками, он поможет сосредоточиться и лучше понять, как выгоднее расположить каналы.

Для удобства рекомендуется дополнительно обозначить старую линию электричества, если она есть.

  • При этом следует учесть не только расположение выключателей, окна и двери, но и цель штробления. Возможно, вам нужно лишь поменять устаревшую проводку?
  • В таком случае можно использовать старые каналы: это сэкономит время и силы. Достаточно лишь расширить их в зависимости от толщины проводов и, если понадобится, прочистить.
  • После можно приступать к переносу плана непосредственно на стены здания: от коробки распределения до выводов кабелей. Мягкий карандаш или мел отлично подойдет для этого занятия.

Учтите, что предстоящая работа будет грязной. Закройте дверь, прикрыв щели влажной тканью или оборонительной пленкой. Если вы не хотите тратить время на уборку после штробления, то накройте все поверхности бумагой или любым другим материалом.

Если необходимо проштробить потолок, ни в коем случае не используйте стремянку: тяжелый инструмент может легко перевесить при шатком положении, и лестница обвалится.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

  • Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
  • Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Фрезы для штробления в деревянных стенах

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому

Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

  • При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
  • При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробы по разным материалам

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

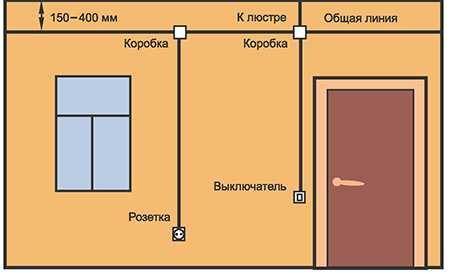

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

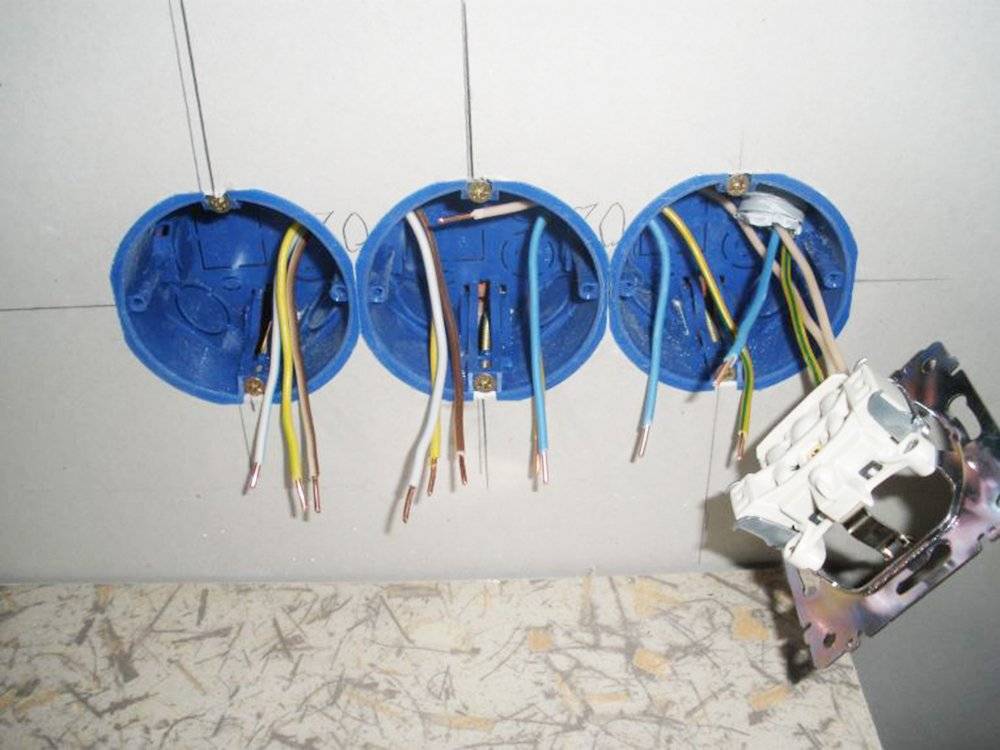

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

  • Белые трубы используются для монтажа компьютерных сетей
  • Серые трубы применяются при прокладке электропроводки
  • Коричневые или черные используются при подключении бытовой техники
  • Зеленые защищают телефонную проводку
  • Красные применяются при прокладке внешней проводки
  • Желтые используются в системах газоснабжения
  • Синие для труб водоснабжения

Штробление стен под проводку своими руками

Самым главным в процессе укладки электропроводки в штробы является план-схема коммуникаций. Тут лень не уместна, т.к. повреждение в будущем скрытой проводки может стоить инструмента или, что ещё хуже, бесценной жизни и здоровья. Ещё один нюанс — это сохранение этого самого плана. Так что после окончания укладки кабеля положите его к документам на помещение, чтобы он нигде не затерялся.

Перед началом планирования штроб необходимо запастись карандашом и линейкой. Ведь лучше всего работать по чётко нарисованному на стене плану. Планировать нужно так, чтобы все борозды шли параллельно или перпендикулярно полу. Параллельные борозды обычно штробят под потолком или прямо над полом. Это позволяет максимально обезопасить себя от старой проводки и облегчить запоминание расположения проводов. Перпендикулярные борозды делают непосредственно к тем местам, где будет установлена розетка, выключатель или другое электрооборудование.

Штробление бетонной стены под проводку

Глубина и ширина штроб под проводку обычно не превышают 25 мм. После укладки кабеля на своё место, борозды заделывают штукатуркой или цементно-песчаной смесью вровень со стеной

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

Установка розеток в гипсокартоне

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

  • ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
  • СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

  1. Угловая шлифмашинка.
  2. Штроборез.
  3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
