Люк под плитку, обзор и рекомендации

Разновидности потайных люков

В зависимости от объекта, спрятанного за дверцей люка, выделяют электрические, сантехнические и вентиляционные устройства.

По расположению различают настенные, напольные и потолочные конструкции. К последним двум предъявляются особые требования: напольный люк должен иметь надежную конструкцию в виде рамы с дополнительным оснащением, быть влагостойким и звукоизоляционным. У потолочной модели должны быть легкие дверцы и надежные затворки, которые не будут открываться сами по себе.

В квартирах и жилых домах, чаще всего, устанавливают квадратный или прямоугольный сантехнический люк в туалет. При желании можно заказать или изготовить люк под плитку своими руками, однако область их применения и монтаж несколько отличаются.

При этом, чем незаметнее замаскирован инспекционный люк в интерьере, тем лучше. Поэтому интерес потребителей вызывают такие лючки сантехнические, как скрытый, нажимной и на магнитах:

• Нажимные. Люк нажимной под плитку использует в принципе своей работы пуш-системы, основанные на роликовых механизмах. Люк под плитку нажимной довольно часто совмещают с механизмами невидимками, пространственными петлями, сдвоенными, позволяющие экономить место и использовать ручки. Если говорить об некоторых нюансах нажимных систем, то стоит упомянуть один момент, дело в том что открытие тут происходит в два приема: после того как сильно надавить дверца немного отходит в сторону, после чего делается заметной. В этом состоянии крышку проще оттянуть в сторону.
• Скрытые. Распространенные системы-невидимки сочетают в своих особенностях нюансы других вариантов и дают возможность позволить сделать большой лючок сантехнический менее заметным. Использование специальных петель и гипсокартона на крышке дают возможность «замаскировать» ревизионный люк под стену. Стоит помнить о том что, установка подобного окна должна быть учтена заранее. Еще на этапе проектирования ниши. Если же переделывать уже завершенный ремонт под «невидимку» это может только испортить внешний вид полностью.
• Устройство на неодимных магнитах используется как в напольных, так и в настенных смотровых окнах. Люк на магнитах под плитку обладает достаточно большой силой притяжения, которая дает возможность выдержать достаточно приличный вес. Для того чтобы сделать данную крышку малозаметной используют следующую технологию: паз для люка делают немного меньше, для того чтобы дверца располагалась под облицовкой, маскирующей ее. Магнит удерживает саму крышку, иногда его устанавливают таким образом, чтобы в будущем можно было сдвинуть его в сторону для уменьшения притяжения.

При больших размерах или если крышка изготовлена из тяжелых материалов, она оснащается ручкой для более удобного использования. Сделанные из более легких материалов и меньших размеров могут изготавливаться и без ручек, большие чаще делаются откидными.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

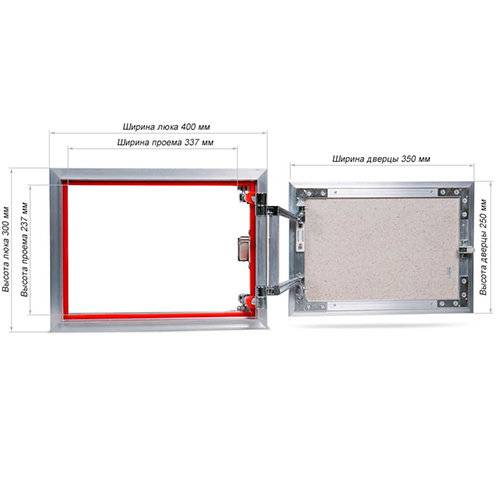

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель. Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания. В тройку лучших неизменно входят такие торговые марки:

• «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
• «Хаммер». Особенность моделей «Хаммер» — высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
• «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания. Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок. Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Люк-невидимки

Над унитазом в обычном небольшом туалете в городской квартире можно использовать уже готовый ревизионный люк-невидимку, например, «Евроформат-Р». Для внешней отделки подойдет обычная керамическая плитка, ей отделываются и стены санузла. Расположение люка – настенное, ставится он на удобной высоте за унитазом. Для крепежа применяется металлический каркас. Он скрывает все инженерные коммуникации, оставляя только удобное окно для проверки счетчиков и общего состояния труб.

Люк под плитку «Евроформат-Р» отличается простотой установки.

Сначала ниша за унитазом полностью убирается, состояние труб осматривается. Если есть необходимость, то выполняется замена труб. В магазине выбирается потайной люк для санузла. Производители сегодня предлагают различные модели, покупать надо такой, чтобы было удобно снимать показания счетчиков и иметь доступ к вентилям и кранам при необходимости. Располагать люк надо на удобной высоте. Учитывается особенность крепежа унитаза и его тип.

Следующим этапом является установка каркаса. Это будет фальш-стена, которая после установки зашивается гипсокартоном влагостойкого типа. В качестве материала для каркаса используется металлический оцинкованный профиль. Он идеально подходит для гипсокартонных конструкций. Сначала строительным уровнем и отвесом выполняется разметка на потолке, полу, на стенах за унитазом. Далее крепится направляющий профиль на полу и потолке, устанавливаются горизонтальные и вертикальные рейки. Необходимо сразу смонтировать раму для ревизионного люка, она должна соответствовать параметрам окна. Если счетчики находятся на большом расстоянии друг от друга (а это не редкость), можно установить 2 окна или перенести счетчики. Но надеяться, что до одного из них можно будет дотянуться, не следует. Это будет крайне неудобно в будущем.

В таком случае после монтажа его не будет видно, стена получится целостной. Сначала выставляются профили для рамы, перемычки для крепежа

Важно предварительно все разметить, так как люк должен прилегать к раме плотно, никаких щелей не должно оставаться. Перед монтажом люк открывается, после чего саморезами конструкция прикручивается к раме

Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные. Это позволяет выровнять конструкцию при необходимости.

После того как люк смонтирован, а особых хитростей здесь нет, его надо зафиксировать к профилям по уже существующим отверстиям. Далее можно приступать к зашивке фальш-стены гипсокартоном. Для санузла или ванной комнаты необходимо использовать специальный влагоустойчивый лист ГКЛ или брать обычный стеновой, который пропитан предварительно специальными составами, например, “Аква-стоп”. Люки под плитку гипсокартоном не зашиваются, но их поверхность должна идти вровень с остальной отделкой, чтобы плиточное покрытие получилось ровным. Для крепежа гипсокартона используются специальные саморезы, предварительно все листы надо раскроить для удобства

Важно сразу проверить, чтобы ревизионный люк свободно открывался и закрывался

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Вариант — установка модели с газовыми амортизаторами

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

• «Фантом». Главное преимущество люков этого бренда — мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
• «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
• «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество — дешевизна.

Рейтинг лучших откидных моделей

EVECS D6040 CERAMO

Хорошая откидная модель, предназначенная для установки под плитку. Дверцы открываются при помощи легкого нажатия. Рама изготавливается из алюминия, что увеличивает стойкость к различному воздействию и предотвращает деформацию. Особенность конструкции заключается в наличие качественного уплотнителя, который не позволит неприятным запахам проникнуть внутрь помещения.

EVECS D6040 CERAMO

Достоинства:

• Изготавливается из прочных материалов;
• Легкое обслуживание;
• Низкая стоимость;
• Защита от пыли.

Недостатки:

Контур 20-20

Вариант, который отличается простым уходом и небольшим весом (всего 1.5 кг). Рама выполнена из алюминия, механизм запирания – защелка, что повышает надежность. Дверца открывается по одному нажатия, что является отличным решением.

Контур 20-20

Достоинства:

• Хорошая сборка;
• Надежность;
• Качественный запирающий механизм;
• Цена.

Недостатки:

Revizor T-34

Изделие предназначено для проведения монтажных работ в местах с трудной доступностью. Алюминиевая конструкция, обладает усиленными ребрами жесткости, которые не деформируются и сохраняют первоначальный внешний вид.

Откидная дверь изготавливается из влагостойкого гипсокартона, что позволяет увеличить срок службы в несколько раз. Для обеспечения большей безопасности, продукт оснащается двумя вспомогательными цепями, которые предотвращают случайное падение. Сама дверца плотно фиксируется защелкой, которая открывается при нажатии.

Средняя цена – 2 550 рублей.

Revizor T-34

Достоинства:

• Надежность;
• Безопасность;
• Качественное исполнение;
• Не подвержена деформациям;
• Высокий срок службы.

Недостатки:

Evecs D7070 floor lift AL

Продукт позволяет упростить обслуживание внутренних труб и позволяет отслеживать их состояние, что предотвратит возникновение поломки. Благодаря тому, что изделие можно отделывать, человек сохранит целостность дизайна.

Алюминиевая конструкция имеет высокую устойчивость к процессу коррозии и механическим нагрузкам, это позволяет увеличить средний срок службы. Подъем и стопор дверцы осуществляется благодаря газовым упорам.

Средняя цена – 10 880 рублей.

Evecs D7070 floor lift AL

Достоинства:

• Эффективность;
• Надежность;
• Хороший стопор;
• Высокая стойкость к коррозии.

Недостатки:

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

1. Почистить плитку в зоне шва.
2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
3. Заполнить шов герметиком, сняв шпателем его излишки.
4. Удалить ленту.
5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Разновидности

Одна из разновидностей – люк невидимка под плитку (скрытый). Это оборудование различается по:

• месторасположению – настенные, напольные, потолочные;
• технологии облицовки – под керамику, мозаику, мрамор;
• способу закрывания/открывания – распашные, съемные, пружинные, раздвижные.

Рассмотрим основные их особенности.

Распашные

Устройства имеют одну или две распашные дверцы. Они крепятся к раме шарнирными петлями скрытого типа.
Поэтому, когда они закрыты, петли практически не видны. Принцип закрывания разный:

1. На магнитах.
2. На роликово-клинковой защелке.
3. На присосках.

Среди положительных сторон можно выделить простую установку, низкую цену и удобный доступ ко всем коммуникациям. Есть и отрицательные стороны. Например, в открытом положении требуется немало места для распашной дверцы.

Совет!
Устройство на присосках возможно использование только для плитки с гладкой поверхностью. Если плитка имеет рельеф, то полного закрывания достичь не получиться.

Сдвижные

Здесь используются трехзвенные петли, посредством которых створки в открытом положении двигаются параллельно стене. Если имеются труднодоступные места, это идеальное решение.
Среди положительных сторон ярко выделяются:

1. Несложный монтаж.
2. Свободный доступ ко всем коммуникациям при открытии.
3. Легко открывать/закрывать.
4. Возможность установки в стесненных местах.

Есть и минусы, например, менее износостойкие. Механизм открывания износится быстрее чем у распашных моделей. Если смотровое отверстие большое, то возникают затруднения при установке. При постоянном открывании/закрывании створки образуется люфт.

Нажимные

В основе механизма для открывания используются пружины. Открывается такой люк небольшим нажимным усилием руки.

Выделяется ряд положительных сторон такого решения:

1. Нет необходимости в креплении ручек и подобных предметов.
2. Идеально сочетается с гладкой и рельефной плиткой.
3. Отличается повышенной шумоизоляцией.
4. Нажимной люк оборудован газовыми амортизаторами, обеспечивающие открывание в автоматическом режиме.

Важно! Если при установке допустить малейшую неточность, то дверцы будут иметь люфт.

Откидные

Если в ванной или туалете есть труднодоступные места, для обслуживания коммуникацией отлично подойдут откидные модели. Дверцы монтируются к каркасу из металла на цепочке с карабином.

Наличье магнита гарантирует хорошее закрывание. При очередном обслуживании крышка полностью снимается.

Разновидности люков по типу механизмов

Основные модели ревизионных люков для санузла

Современный рынок предлагает покупателю несколько вариантов люков, которые условно разделяют на виды в зависимости от механизма закрывания дверцы. На данный момент существуют такие виды механизмов как:

• распашной, где открытие осуществляется ручкой или при помощи специальной присоски. Такие люки устанавливают в тех местах, где есть достаточно места для полного открытия дверцы;
• сдвижной, в таких конструкциях дверца крепится на специальных полозьях. Дверца выходит в наружу и сдвигается параллельно плоскости поверхности. Устанавливается в местах с ограниченным пространством;
• нажимной люк по конструкции похож на распашной, только открытие дверцы осуществляется путем нажатия на неё и не имеет рукояток. Дверца выходит наружу и затем открывается как распашная конструкция;
• магнитный люк зачастую не имеет никаких механизмов, а дверца держится в корпусе при помощи магнитов. Дверца может иметь стационарные ручки или присоски. После снятия дверцу можно убрать в другое место, поскольку она никак не связана с корпусом.

Обзор конструкции канализационного люка

Конструкция люка простая, функциональная и не меняется десятилетиями. Новшества последнего времени касаются разработки и установки замков разных типов.

Основные детали

Крышки делают преимущественно:

• круглыми: даже неправильно установленные не провалятся в смотровую шахту;
• с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
• плоскими или выпуклыми, чтобы не собиралась вода.

Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в крышках для колодцев канализации, водопровода, дренажных, ливневых — через них внутрь попадает вода.

С замком или без замка

Замки нужны на чугунных люках по нескольким причинам:

1. Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
2. Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
3. Защищают от краж с целью сдать на металлолом.

Чугунный канализационный люк с замком.

Запорные устройства бывают нескольких вариантов:

1. Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
2. Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
3. Болт с секретом, соединяющий обе детали.
4. Распорный механизм на крышке, блокирующий изделие при закрывании.
5. Краб с 2-6 лучами на люке для блокирования входа.

Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.

Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.

Канализационный люк с запорным устройством.

Люки невидимки под плитку в ванной комнате

Обилие коммуникаций в ванной комнате предполагает постоянный контроль за их функционированием. Трубопроводы горячей и холодной воды, систем отопления, канализации, а также контрольно-измерительные приборы по учету расхода воды, надежно скрытые за слоем облицовки, подлежат тщательному наблюдению, а в случае аварийных ситуаций быстрому и эффективному их устранению. В целях постоянного контроля за состоянием сантехнических коммуникаций в ванной комнате обустраивают сантехнические люки, скрытые за слоем облицовки. Что делать, если неисправен счетчик учета воды или расположенный под ванной сифон или перелив вышли из строя? Для их срочной замены или ремонта понадобится доступ к аварийной сантехнике – его обеспечит специальное устройство, предусмотренное для таких ситуаций – люк для ванны под плитку.

Алюминий, сталь или пластик. Особенности люков из этих материалов

Алюминий – отличное решение для помещений со стабильно высоким уровнем влажности. Причиной тому являются свойства материала – он не подвержен развитию коррозии. Тем не менее, подбирая короб, люки из алюминия, как можно заметить, обойдутся дороже.

Стальные аналоги характеризуются простотой конструкции по сравнению с алюминиевыми аналогами. Они склонны к постепенному развитию коррозии, но при этом обходятся значительно дешевле. Лучше выбирать модели с качественным лакокрасочным покрытием, затормаживающим этот процесс.

Пластиковые модели только оснащены дверцей, которую можно снять. Ее удерживают магниты. Специфика конструкции заключается в возможности подогнать изделие под любой размер, распилив ненужные элементы ножовкой. Оптимальный вариант при ограниченном бюджете на ремонтные работы.

Особенности установки

Самой распространенной ошибкой является игнорирование составления предварительного проекта. Это чревато тем, что какая-то часть коммуникаций окажутся вне зоны доступа, что сводит функциональную цель самой конструкции к нулю.

Также актуальный вопрос выбора клеящего состава, для расположения плитки на люке. Как показала практика, при выборе специального плиточного клея, спустя какое-то время активного использования (регулярной снятие показаний со счетчика), плитка начинает сползать, отклеиваться. Для того чтобы избежать появления этой проблемы, посадку плитки рекомендуется делать исключительно на жидкие гвозди. Если же изначально она была посажена на плиточный клей, гвозди можно расположить поверх старого слоя клея.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

• облегчённые приспособления для проёмов малых размеров;
• люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Использование магнитов в крепежной системе

Установка магнитов возможна как в напольных, так и настенных люках-невидимках. Благодаря их немалой силе, они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: на несущую раму прикрепляются магниты и дверцы из металла, являющиеся отдельной составной частью, монтирующейся в несущую раму. Такая рама может быть установлена в подготовленный проем на стене и впоследствии облицована плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея, дверь размещается на положенном месте и удерживается с помощью магнитов.

Возможные места установки

Специалисты различают разновидности люков и по месту их установки. Есть настенные, напольные и потолочные варианты исполнения.

• Настенные устанавливаются в коробах, массирующих вертикальные стояки, в нишах, при помощи которых организовываются удобные места хранения, на экранах, закрывающих пространство под ванной.
• Потолочные ревизионные люки монтируются в конструкцию подвесного потолка. Они призваны обеспечить доступ к вентиляционным системам. Так как подвесные конструкции обладают легким весом, выбирать для обозначенных целей металлические изделия нельзя. Организовывать доступ к вентиляционным системам лучше всего при помощи пластиковых моделей, имеющих прочную дверцу и надежный механизм закрывания, способный предотвратить самопроизвольное открывание створки.

Пластиковый люк

Пластиковые лючки – самый востребованный из-за своей простоты и дешевизны вид ревизионных сантехнических люков. В основной массе (за небольшим исключением) они выпускаются одного, белого цвета и легко устанавливаются своими руками, выпускаются с большим выбором всяческих размеров — от 15х15 см, до 190х57 (экран, закрывающий ванну), что тоже можно назвать их достоинством. Но надо отметить, что, в общем-то на этом их достоинства и заканчиваются. Теперь о недостатках.

Начнём с того, что многие пластиковые лючки не имеют даже углублений, позволяющих завести туда пальцы, зацепить дверцу и открыть её. А нажимной механизм в них не устанавливается. Поэтому приходится по-разному приспосабливаться к такому люку – от поиска точки надавливания для открытия или отодвигания дверцы, до применения ножа или отвёртки

Поэтому, особенно со временем, когда пластиковая крышка может деформироваться от влажности и перепада температур, приходится чувствовать себя профессионалом-медвежатником, который как сейф, осторожно открывает такой лючок, боясь сломать его хрупкие петли или вырвать его из стены

Насчёт пластиковых люков есть ещё одно замечание: хозяева квартир, желая сделать интерьер санузла более изысканным, а лючок более незаметным, выбирают маленькие размеры этих окошек, только чтобы можно было увидеть через них показания водосчётчиков или только достать рукой до вентиля. Эти люди не думают о том, что случись что-нибудь со счётчиком, вентилем или другой сантехнической фурнитурой, никакой сантехник не сможет через такое окошко произвести ремонт. А значит придётся ломать закрывающую конструкцию до нужных размеров. Поэтому оптимальные размеры ревизионного люка должны быть не менее 30 см в высоту и 50 см в длину.
