Лючок сантехнический под плитку — нажимной. Выбор размеров и монтаж

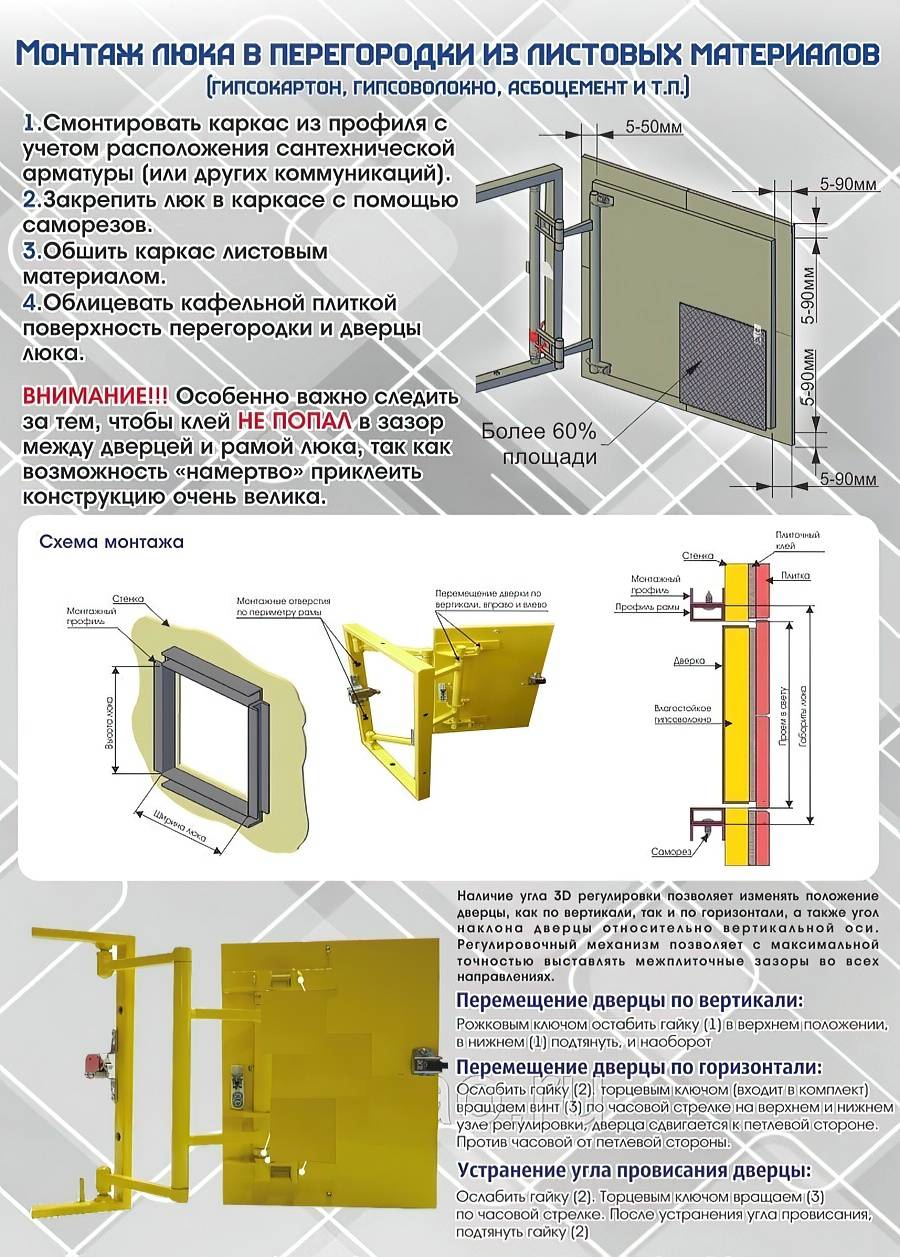

Как устанавливается потайной люк

Чаще всего все сантехнические люки устанавливаются на металлический каркас, являющийся частью короба, собранного из гипсокартона. Подобную конструкцию нередко используют и в ванной комнате, и в туалете для скрытия коммуникативных разводок. Главное правило установки – усилить конструкцию металлического короба и обеспечить тем самым надежное крепление

Важно добиться того чтобы во время эксплуатации ревизионный люк не шатался. Для этого с четырех сторон при помощи металлических профилей и саморезов формируется жесткая рамка, она и становится точкой опоры для описываемого изделия

В алюминиевой раме люка уже присутствуют отверстия под длинные саморезы. Люк устанавливается таким образом, чтобы плоскость металлического каркаса совпадала с плоскостями корпуса рамы. После того, как корпус изделия будет прикреплен, производится регулировка узлов крепления дверцы люка. Для выполнения данной операции необходимо взять в руки шестигранный ключ.

Иногда, когда позволяют конструктивные особенности описываемых комнат, ревизионный люк устанавливается в кирпичный прием. В данном случае крепление рамы осуществляется при помощи дюбелей, а щели между стенами и корпусом лючка заполняются монтажной пеной.

При монтаже описываемого изделия опытный сантехник обязательно, еще перед «примеркой», проверит, куда будет открываться дверца нажимного люка. Существуют определенные правила, которые необходимо учитывать всем новичкам:

Нельзя устанавливать нажимной люк, или любой другой ревизионный короб около углов стен.
Во время открывания дверца описываемой конструкции не должна задевать соседнюю плитку, уложенную на стене или на любой другой поверхности. В противном случае будет присутствовать риск появление трещин и сколов на новой облицовке.
Целесообразно устанавливать скрытый люк там, где их продолжение позволит добраться до основных узлов коммуникаций (кранов, сифонов, счетчиков воды)

Свободный доступ к ним обеспечит возможность ремонта ключевых систем, и это тоже очень важно.
Обычно сантехнические нажимные люки устанавливаются стандартно, так, чтобы дверца открывалась либо вправо, либо влево. Но иногда ситуация требует произвести монтаж короба таким образом, чтобы дверца его открывалась вниз или вверх

В данном случае необходимо действовать по ситуации.
Для декорирования дверцы нажимного люка используются те же плитки, что использовались для облицовки ванной комнаты или туалета. Важно для декорирования дверцы выбирать только цельный кафель без подрезки. Лучше всегда пожертвовать и увеличить расход материала, выполнив подрезку модулей у угла стены, где устанавливается лючок. Тогда он растворится в облицовке и станет действительно невидимым глазом.

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

  • легки по весу;
  • бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

  1. месту расположения;
  2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

  • напольные;
  • настенные;
  • потолочные.

По способу отделки люки бывают:

  1. под кафельную плитку и мозаику;
  2. под гипсокартон;
  3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

  • каркаса;
  • амортизаторов;
  • петель;
  • крышки (дверцы);
  • замка для крышки.

Ревизионный люк для пола может быть двух видов:

  1. со съемной крышкой;
  2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много

Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов

Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Нажимной ревизионный люк под плитку: особенности изделия

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

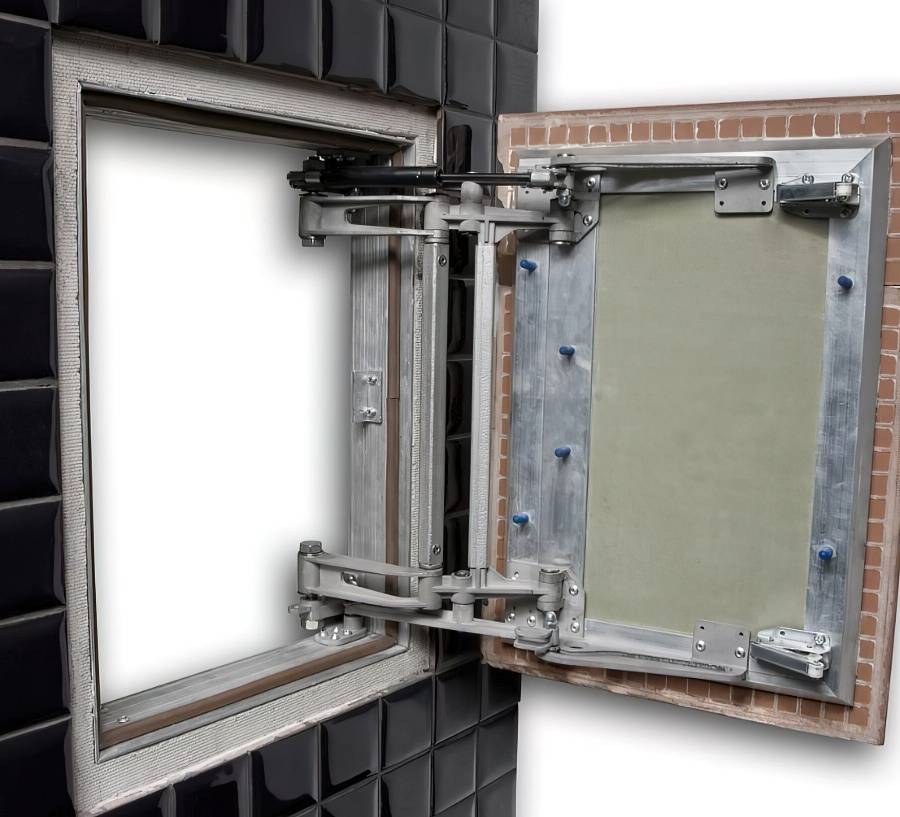

Вариант — установка модели с газовыми амортизаторами

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

  • «Фантом». Главное преимущество люков этого бренда — мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
  • «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
  • «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

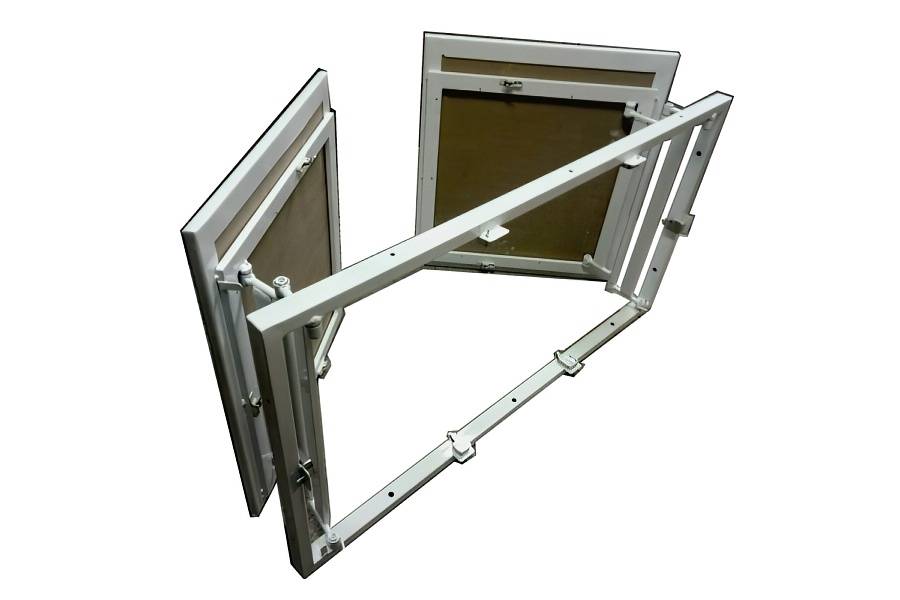

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

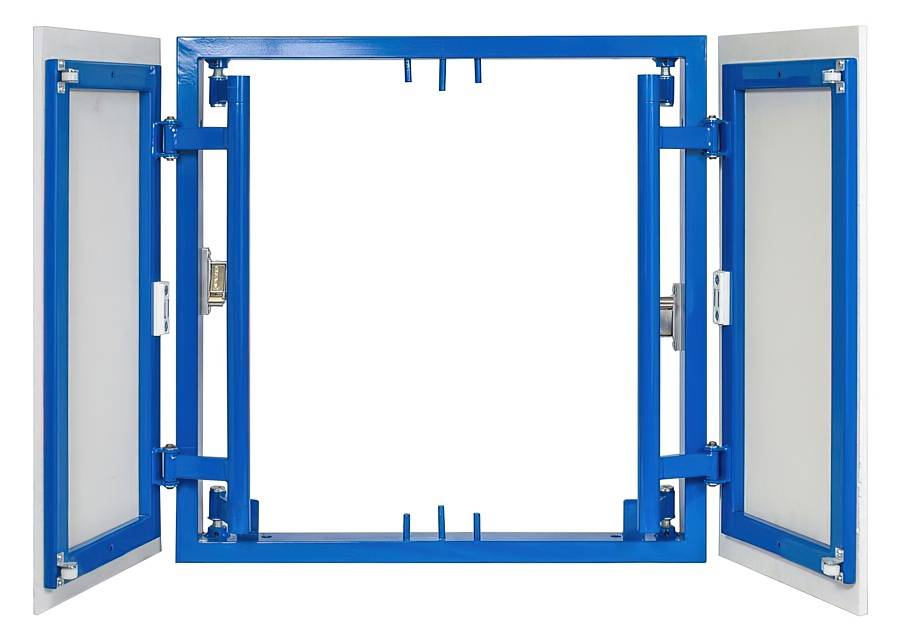

Рамы двухдверных ревизионных люков изготавливают из прочных материалов

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество — дешевизна.

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром;
начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка;
дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности.

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Что такое сантехнический люк

Сантехнический люк состоит из рамы, шарниров и дверцы. Люки скрывают места установки водяных фильтров и других сантехнических устройств, это сохраняет целостность дизайна помещения.

Сантехнический люк

Люки различают по показателям, приведенным ниже.

Материал каркаса:

  • стальные;
  • алюминиевые;
  • пластиковые.

Материал дверцы:

  • пластик;
  • алюминий;
  • сталь;
  • гипсокартон;
  • гипсоволокно.

Место установки:

  • напольные;
  • настенные;
  • потолочные.

Влияние на интерьер:

  • открытые;
  • скрытые;
  • под покраску;
  • под плитку.

Способ фиксации дверцы:

  • наружной защелкой с замком;
  • потайной защелкой;
  • магнитной защелкой.

Для помещений, где дизайн не играет существенной роли, устанавливают недорогие изделия из пластика. Если необходимо вписать его в дизайн комнаты, монтируют люк под плитку или покраску. Для напольного монтажа применяют люки из стали толщиной 2-3 мм или алюминия толщиной 3-5 мм.

Люки различают по размеру и предназначению. Ревизионные (смотровые) используют для оценки состояния и ремонта коммуникаций, в том числе электрических. Сантехнические люки используют для установки на сантехнические коммуникации. Это деление условно, поэтому ревизионные и сантехнические люки взаимозаменяемы.

Размеры люков не прописаны в ГОСТ, поэтому подбирайте изделие необходимого размера, или закажите изготовление по индивидуальному заказу.  У большинства люков, которые изготавливают на продажу, длина и ширина кратны 50 мм, поэтому вы можете примерно рассчитать размер установочного отверстия.

Скрытые люки (невидимки) после установки красят или обклеивают плиткой, чтобы вписать в интерьер. На них устанавливают выезжающие петли, которые предохраняют наклеенную на них плитку от повреждения и потайные или магнитные защелки.

Люки с магнитом надежней, чем с потайной механической защелкой, потому что магнит не сломается и не забьется грязью.

Люки с наружной защелкой используют в технических помещениях. Их устанавливают, если невозможно поставить люк с потайной или магнитной защелкой (к примеру, чтобы защитить коммуникации от детей).

Большинство люков с внутренней и магнитной защелками нажимные, поэтому открываются при нажатии на них.

Недорогие модели люков оснащают обычными шарнирами, поэтому дверку открывают вручную. Более дорогие модели оснащают раздвижными петлями. Во всех моделях, за исключением тех, которые оборудованы замком, защелка работает по принципу триггера. Закрыл дверцу, нажал и защелка сработала на закрывание. Еще раз нажал, защелка сработала на открывание.

Рейтинг лучших откидных моделей

EVECS D6040 CERAMO

Хорошая откидная модель, предназначенная для установки под плитку. Дверцы открываются при помощи легкого нажатия. Рама изготавливается из алюминия, что увеличивает стойкость к различному воздействию и предотвращает деформацию. Особенность конструкции заключается в наличие качественного уплотнителя, который не позволит неприятным запахам проникнуть внутрь помещения.

EVECS D6040 CERAMO

Достоинства:

  • Изготавливается из прочных материалов;
  • Легкое обслуживание;
  • Низкая стоимость;
  • Защита от пыли.

Недостатки:

Контур 20-20

Вариант, который отличается простым уходом и небольшим весом (всего 1.5 кг). Рама выполнена из алюминия, механизм запирания – защелка, что повышает надежность. Дверца открывается по одному нажатия, что является отличным решением.

Контур 20-20

Достоинства:

  • Хорошая сборка;
  • Надежность;
  • Качественный запирающий механизм;
  • Цена.

Недостатки:

Revizor T-34

Изделие предназначено для проведения монтажных работ в местах с трудной доступностью. Алюминиевая конструкция, обладает усиленными ребрами жесткости, которые не деформируются и сохраняют первоначальный внешний вид.

Откидная дверь изготавливается из влагостойкого гипсокартона, что позволяет увеличить срок службы в несколько раз. Для обеспечения большей безопасности, продукт оснащается двумя вспомогательными цепями, которые предотвращают случайное падение. Сама дверца плотно фиксируется защелкой, которая открывается при нажатии.

Средняя цена – 2 550 рублей.

Revizor T-34

Достоинства:

  • Надежность;
  • Безопасность;
  • Качественное исполнение;
  • Не подвержена деформациям;
  • Высокий срок службы.

Недостатки:

Evecs D7070 floor lift AL

Продукт позволяет упростить обслуживание внутренних труб и позволяет отслеживать их состояние, что предотвратит возникновение поломки. Благодаря тому, что изделие можно отделывать, человек сохранит целостность дизайна.

Алюминиевая конструкция имеет высокую устойчивость к процессу коррозии и механическим нагрузкам, это позволяет увеличить средний срок службы. Подъем и стопор дверцы осуществляется благодаря газовым упорам.

Средняя цена – 10 880 рублей.

Evecs D7070 floor lift AL

Достоинства:

  • Эффективность;
  • Надежность;
  • Хороший стопор;
  • Высокая стойкость к коррозии.

Недостатки:

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Преимущества

Отделка ванной МДФ-панелями с имитацией гранита

Такие варианты изделий обладают рядом достоинств:

  1. позволяют получить легкий доступ к коммуникациям, скрытым в нишах;
  2. надежная фиксация створки не допускает ее провисания;
  3. особая конструкция петель позволяет уберечь плитку от сколов;
  4. разнообразие размеров позволяет подобрать необходимый вариант в каждом конкретном случае;
  5. люк невидим на фоне облицовки;
  6. установка не требует большого опыта и высокой квалификации;
  7. отличное сочетание качества и стоимости.

Мозаика лучше всего поможет спрятать ревизионную дверцу

Интерьер ванной комнаты в стиле лофт

Правила эксплуатации

Чтобы люк прослужил долго, соблюдают правила по его эксплуатации:

  • Существенное давление к люку нельзя прикладывать, потому что можно деформировать механизм, и он перестанет открываться так, как нужно.
  • Ширина не должна быть больше 70 см. Это касается одностворчатых моделей. Если требуется большая ширина конструкции, то устанавливают двухстворчатые изделия.
  • Обычный нажимной люк нельзя монтировать на пол. Для этого предназначены модели с амортизаторами.
  • Транспортировать и хранить конструкцию нужно в вертикальном положении, во избежание деформации.

Со временем дверца провисает и начинает плохо закрываться, тогда ее нужно подрегулировать. Кроме того, необходимо периодически смазывать механизмы машинным маслом.

Сантехнический лючок нажимного типа устанавливают в шкафу на кухне, в ванной комнате, туалете. Он сделает помещение более эстетичным. Выбрав хороший, качественный механизм и правильно ухаживая за ним, можно не беспокоиться о его поломке в течение долгих лет эксплуатации.
