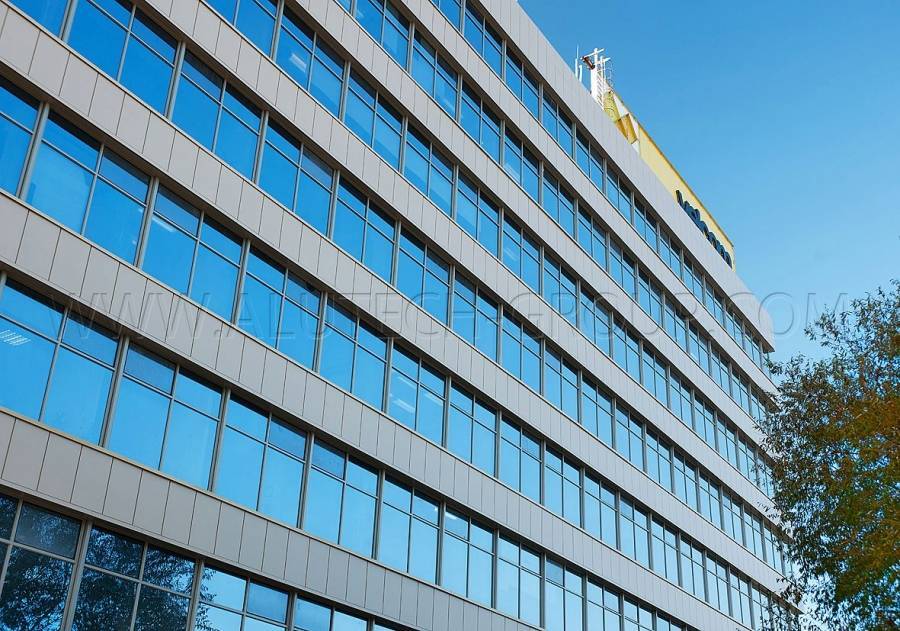

Ленточное остекление: принцип и технологии

Где применяется, и какие конструкции стеклопакетов используются при этом

Очень интересными оказываются технологии для фасадов домов. Конструкции могут быть небольшими, стандартными, а также крупногабаритными. Чтобы они выдерживали вес постройки, строители применяют строго металлопластиковые или алюминиевые теплые профили, способные выдержать большой вес. Фасады остекляются этим способом чаще всего в следующих случаях:

• магазинные витринные участки;
• торговые центры;
• банки, крупные финансово-кредитные или бизнес-центры;
• спорткомплексы;
• промышленные сооружения;
• социально-общественные здания современной архитектуры.

В сжатые сроки при помощи алюминиевых профилей можно соорудить практически любой конфигурации оконные конструкции. Жилые дома могут быть остеклены ленточным вариантом в многоквартирных высотках, где имеются широкие лоджии и террасы. В частных домах используются небольшие элементы, что придают зданиям стильный и современный вид.

Разновидности фасадного остекления:

• стандартное;
• полуструктурное;
• структурное.

Разница между этими видами остекления состоит в особенностях монтажа. Самый популярный вид остекления – структурный. Он востребован за счет гармоничного сочетания стоимости, уровня сложности монтажа из конечного результата. Основными материалами для фасадного остекления является металл и стекло, но дополнительно используются силиконовые жидкие составы, пластиковые планки, реже дерево. Герметик позволяет противостоять силе тяги, давлению, сдвигам, вибрациям. Сочетание основы из металла и пакетов из закаленного стекла создает надежный фасад, удовлетворяющий всем требованиям эстетики.

DIGITAL CAMERA

Варианты конструкций

Разделение на типы идет по типу крепления стеклопакетов. Они бывают:

1. Стоечно-ригельными, где в качестве каркаса применяется алюминиевый профиль. Из него создают вертикальные опоры и горизонтальные поддерживающие конструкции для верхних ярусов – ригели. Формируется жесткая конструкция, равномерно распределяющая нагрузки, позволяющие устанавливать обычные стекла или герметичные стеклопакеты. Благодаря каркасу имеется возможность закреплять открывающиеся створки.
2. Полуструктурными, похожими на предыдущую систему крепления. Они отличаются более тонкими прижимными планками. Внутренние стекла по размерам меньше наружных, что позволяет вставлять элементы заполнения вплотную друг к другу, создавая герметичный барьер.
3. Структурными, имеющими внутренние стыки, которые закрыты изнутри и снаружи. Сначала производится установка каркаса, затем в него вставляются стеклопакеты и края заделываются герметиком. Проводится установка декоративных накладок, чтобы улучшить эстетическое восприятие.
4. Системы из готовых алюминиевых или металлопластиковых профилей.

В зависимости от типа конструкций, габаритов стекол и других элементов, монтаж может идти в нескольких вариантах. Выделяют три возможности установки остекления:

1. Поэтапный монтаж в проем любого размера. В этом случае устанавливается алюминиевый каркас из опор и ригелей, затем в конструкцию поочередно вставляются стеклопакеты. В завершение монтируются декоративные накладки, закрывающие места стыков.
2. Модульный вариант предусматривает доставку отдельных блоков к месту установки, после чего они поднимаются кранами и монтируются на свое место.
3. Крепеж готовых конструкций, собранных в заводских условиях.

Ленточный вариант остекления предполагает монтаж блоков с установленной вентиляцией, или без нее. В больших здания применяются варианты установки конструкций с возможностью дымоудаления.

Существуют универсальные блоки, которые обладают сразу всеми функциями, обеспечивающими комфорт и безопасную эксплуатацию здания.

Типичные варианты остекления

Количество слоёв стекла, различные вариации покрытий, оттенков и прочие способы обработки поверхности оконных стекол – все эти факторы оказывают влияние на энергетические свойства стекло-пакетов. Посмотрим, каким может быть это влияние.

Многослойные окна

Несколько слоёв стеклянных панелей или пластиковых прослоек способствуют увеличению термического сопротивления, за счёт чего уменьшаются потери тепла, связанные с эффектом конвекции между слоями.

Двойное остекление снижает тепловые потери (что наглядно отражает U-фактор) более чем на 50% по сравнению с однослойным остеклением. При существенном снижении U-фактора (коэффициент теплопередачи), параметры VT (видимость) и SHGC (коэффициент усиления солнечного тепла) для стекло-пакета с прозрачным стеклом остаются относительно высокими.

Добавление третьего слоя стекла уменьшает значения VT и SHGC. Добавление же покрытия с низкой эмиссией на одну поверхность (или на несколько) увеличивает энергетические характеристики. В зависимости от типа низко-эмиссионного покрытия, параметры SHGC и VT также меняются.

Дополнительные стекла увеличивают вес и толщину стекло-пакета. Сборка и обработка конструкции стекло-пакета усложняется, транспортировка и монтаж становятся дороже. Поэтому существуют естественные физические и экономические ограничения на число стеклянных панелей для процесса сборки оконных стекло-пакетов.

Структура стекло-пакета: 1 -обновлённый дизайн и материалы рамы; 2 — эмиттанс и/или контроль солнечной радиации; 3 — промежность заполняемая инертным газом; 4 — улучшенная погодная прокладка; 4, 5 ,6, 7 — покрытия внутренних и наружных стёкол

Между тем блоки из нескольких панелей не ограничиваются только стеклянными сборками и могут содержать один или несколько слоёв суспензионной вставки-прослойки. Средний слой (или несколько слоёв) стекла нередко заменяются внутренними суспензионными вставками на основе пластика. Легкий вес пластиковой вставки и меньший размер по толщине делают этот материал более предпочтительными, чем стекло.

Оконная сборка с использованием пластиковых вставок, где внутреннее воздушное пространство разделено на несколько камер, характеризуется снижением U-фактора. Прочность и долговечность панелей из пластика очевидный факт, но при условии их защиты с внутренней и наружной стороны стеклянными панелями.

Пластиковые вставки специально обрабатываются, чтобы противостоять ультрафиолетовой деградации, имеют высокую степень теплостойкости, поэтому на протяжении длительного времени сохраняют изначальную (девственную) форму.

Как и традиционное стекло, вставки из пластика обрабатываются теплоотражающим покрытием (Low-e), чтобы дополнительно снизить U-фактор стекло-пакета. Пластиковые вставки допустимо обрабатывать спектрально-селективными покрытиями для ограничения солнечной радиации без существенной потери VT.

Сочетание нескольких стеклянных панелей c пластиковой начинкой, теплоотражающим покрытием типа «Low-e» и газовым наполнением, позволяет достичь очень низких параметров U-фактора для стекло-пакета.

Комплектующие для безрамного остекления

Помимо самих стекол, системы профилей и фурнитуры – замков с ручками, крепежа – для создания системы безрамного остекления необходим ряд комплектующих.

• Роликовая каретка, состоящая из высокопрочных износостойких пластиковых роликов и подшипников. Существуют каретки с регулируемой высотой (Sunflex).(В системах Todocristal каретка не используется, скольжение створок обеспечивается специальным скользким полимером).
• Уплотнители:

1. щеточные – устанавливаются между направляющим профилем и створками;
2. межстекольные, для герметизации стыков между соседними секциями;
3. боковые, герметезирующие стыки между крайними створками и боковыми стенками.

• Боковые и межстекольные уплотнители могут быть силиконовыми или пластиковыми (из ПВХ), они обычно прозрачные.
• Заглушки для боковой изоляции.
• Отливы из кровельных материалов.

Обустройство фасадов

Конструкция системы производится при помощи нескольких элементов:

• опорный каркас из алюминиевого либо стального несущего профиля, к которому впоследствии будут крепиться стеклопакеты;
• закаленное стекло либо фасадные стеклопакеты, которые крепятся к металлической основе посредством нанесения на них клея-герметика и с помощью высокопрочной адгезивной ленты.

Придает весьма презентабельный внешний вид любому зданию. В особенности это касается деловых офисных центров, торговых комплексов, а также коммерческих банков

Немаловажно отметить и то, что подобные здания гармонично вписываются в общую городскую архитектуру, делая улицы намного более привлекательными.
Каркас из алюминия в силу своего незначительного веса существенно уменьшает физические усилия работников, в особенности если работы ведутся на высоте. Весомым положительным фактором является и долговечность этого материала

Алюминий не подвержен коррозии и обладает достаточной прочностью, чтобы с легкостью выдержать закрепленные на нем стеклопакеты.
Для установки снаружи применяется специальное ударопрочное стекло, которое не разрушается и не трескается при сильном ветре. Материал весьма устойчив к различного рода вибрациям и разнообразным внешним механическим воздействиям.
Алюминий в совокупности со стеклом обеспечивает надежную защиту помещений здания от ультрафиолетовых излучений и агрессивной климатической среды, влаги и воздействия высоких и низких температур.
Подобное строительное решение обеспечивает большее естественное освещение внутри здания, что в итоге влечет существенную экономию электроэнергии.
Обеспечивает основную тепловую и шумоизоляцию. Все швы совершенно герметичны и не пропускают сквозные потоки воздуха. Подобная конструкция достаточно устойчива к возгоранию благодаря использованному при ее монтаже материалу.
Достаточно легко обслуживать и ремонтировать. Все компоненты взаимозаменяемы. Из-за особенностей устройства замене поддаются не только стеклопакеты, но и каркасные детали. Кстати, именно по этой причине довольно часто хозяева квартир, купленных в подобных зданиях, меняют установленный строителями стеклопакет на более подходящий для них.
Ассортимент стеклопакетов для фасадов настолько обширен, что можно выполнить его в различных цветах и оборудовать витражи.

Основные преимущества

Стеклянные фасады придают зданию современный футуристический вид

Рассматривая использование структурного остекления, можно выделить ряд его неоспоримых достоинств:

• современный и эстетичный внешний вид;
• высокая степень технологичности;
• высокая устойчивость к воздействию внешней среды;
• надёжная звуко- и теплоизоляция;
• водонепроницаемость;
• длительность эксплуатации.

Всё это возможно при правильно выполненной технологии монтажа в соответствии с нормативными показателями. В основном использование структурного остекления можно наблюдать при возведении новых зданий.

Современный дизайн придаёт им новый неповторимый внешний вид в соответствии с требованиями новейших технологий:

• благодаря тому, что конструкция является полностью стеклянной, обеспечивается максимальное естественное освещение;
• высоко продуманная технология монтажа обеспечивает безопасность эксплуатации. Стеклопакеты устойчивы к воздействию ультрафиолета, атмосферным осадкам и каких-либо других механических повреждений;
• упрощённость в уходе. Благодаря надёжной герметизации и незначительным размерам швов исключается скопление грязи. Алюминиевые фасады всегда остаются чистыми.

Технология остекления балкона модулями из металлопластика

Остекление пластиковыми блоками придает балкону комфорт и тепло.

Как бы ни называли пластиковые окна, ПВХ, металлопластиковые, все это одна и та же конструкция. Состоит оконный блок из двух основных частей: рамы из пластикового профиля и стеклопакета, который может иметь от 1 до 5 камер. Балконный блок состоит из нескольких «глухих» модулей, 1-2 из которых смещаются параллельно остальным с помощью роликовой системы. Такой тип открывания окна называется раздвижным. Но можно установить обычные окна с несколькими «глухарями».

Если желаете получить комфортное пространство на балконе, его следует остеклять пластиковыми блоками. Если будет произведено качественное утепление и соответствующая отделка, то это небольшое помещение может эксплуатироваться наравне с жилым. Относительно количества камер в стеклопакетах рекомендации просты: чем их больше, тем более высокий уровень теплосбережения обеспечит остекление. Заметно повысится и шумоизоляция.

Особенности и сферы применения

Данный вариант внешней отделки фасадов представляет собой сплошную стеклянную стену, разделенную тонкими перегородками. Стеклопакеты могут монтироваться в вертикальном или горизонтальном положении.

Такие конструкции создают условия для проникновения практически всего наружного освещения внутрь помещения, поэтому используются в следующих типах зданий:

1. Производственные цеха, где требуется значительный световой поток, чтобы обеспечить проведение работ.
2. Для офисов и других зданий коммерческого назначения.
3. Для оформления торгово-развлекательных комплексов.
4. Для банков и штаб-квартир крупных компаний.

Особенности крепления

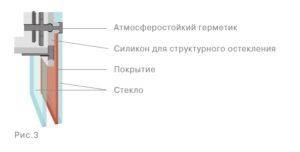

Крепление стеклопакетов выполняют с помощью силиконового герметика. Этот материал позволяет защитить элементы остекления от любых атмосферных и механических воздействий, обеспечивая надёжную герметизацию.

Герметик

К положительным характеристикам силиконового герметика можно отнести:

1. Надёжность. С помощью герметика можно клеить не только стекло, но также металлические, каменные и керамические элементы.
2. Его цвет можно подобрать под оттенок фасада, а можно использовать бесцветный.
3. Обладают отличными характеристиками выдерживания различного температурного режима. Им можно работать как при минус 300, так и при плюс 400.

Некоторые стеклопакеты дополнительно снабжены встроенными крепёжными элементами, но при этом не исключается применение герметика. Так как именно с помощью этого материала крепится наружное стекло конструкции. Подробнее о структурном остеклении смотрите в этом видео:

Какие стекла и стеклопакеты применяют

Более 90% площади стеклянных фасадов занимает стеклопакет и от его качеств в основном зависит уровень тепло- и шумоизоляции помещения. Для остекления фасадов применяют стекла, которые характеризуются по нескольким критериям.

Показатели энергоэффективности

Энергоэффективность стеклопакета определяется наличием на одном из стекол (обычно на наружном) специального покрытия, отражающего внутрь помещения инфракрасное (тепловое) излучение. Благодаря такому покрытию стекло пропускает с улицы более 90% света в видимом спектре, одновременно отражая до 70% тепла обратно в помещение.

В жару энергосберегающая поверхность препятствует нагреву комнат прямыми солнечными лучами, а при морозах существенно уменьшает перенос тепла с внутренней части здания на улицу. Покрытие уменьшает потери только в инфракрасном спектре излучения – на остальные теплоизоляционные характеристики стекла энергосберегающий слой не влияет.

Применение энергосберегающего покрытия позволяет на 50% уменьшить теплопотери однокамерного стеклопакета в сравнении с двухкамерным, стекла в котором не имеют изолирующего слоя, при этом масса однокамерного будет, естественно, меньше.

Звукоизоляция

Степень поглощения шума особенно важна в зданиях, фасад которых выходит на оживленные автомагистрали, железнодорожные пути или активные строительные объекты. Наибольший звукоизолирующий эффект достигается использованием стекол разной толщины, расположенных на различной дистанции друг от друга.

Для однокамерных изделий применяют стекла толщиной 6 мм для наружного и 4 мм для внутреннего слоя. В результате каждый слой гасит колебания определенной частоты, что дает заметно больший эффект, чем при использовании одинаковых по толщине стекол.

Увеличение количества камер с одновременной установкой разных стекол усиливает уровень звуконепроницаемости помещения, но больше в диапазоне высоких частот. Низкие частоты, такие как шум железной дороги или грозовые раскаты, поглощаются заметно хуже.

Тонировочное и поляризационное покрытие

Применение подобных решений актуально в тех случаях, когда необходимо исключить прозрачность остекления в одном из направлений (чаще с улицы).

Тонировка поглощает часть спектра светового потока, обеспечивая при ярком дневном освещении практически полную непрозрачность фасада. Поляризация работает по другому принципу: световой поток с внешней стороны беспрепятственно проникает в помещение, но внутреннее содержимое здания остается скрытым для внешнего наблюдателя.

Безрамный стеклопакет

Безрамное остекление можно осуществлять с использованием не только одинарных стекол, но и стеклопакетов, это единственный вариант теплого безрамного остекления. Обязательным требованием к стеклам и стеклопакетам для безрамного остекления – их повышенная прочность и травмобезопасность, можно использовать только закаленное стекло или триплекс. С помощью одинарных стекол можно остеклять проемы высотой до 3 м, причем чем больше высота, тем толще должно быть стекло.

Стеклопакеты обычно применяются в остеклении фасадов, они отличаются большой площадью. Стеклопакеты соединяются друг с другом крестообразными креплениями из нержавеющей стали – спайдерами, стыки между ними уплотняются герметиком. В таких конструкциях необходим каркас, например, вантовая ферма, но стеклопакеты опираются на него не по всему периметру, а точечно, в местах крепления спайдеров, так что конструкция производит впечатление сплошной стеклянной стены.

Иногда стеклопакеты без профиля используются для безрамного остекления лоджий. Для этого стеклопакеты должны быть оснащены роликами, а на пол или парапет и на крышу крепятся направляющие.

Парапет для такого остекления необходимо укрепить. Обычные стеклопакеты также применяют для остекления своими руками окон в частных домах, в оконный проем устанавливается деревянная коробка с небольшими зазорами для компенсации температурных расширений, в нее – стеклопакет без рамы, который герметизируется пеной.

Безрамное остекление позволяет создавать конструкции, пропускающие максимум света, издали производящие впечатление сплошной стеклянной стены. А сдвигая створки, можно создать большое открытое пространство. Использование только горизонтальных профилей, отсутствие рам и вертикальных стоек, прозрачный межстекольный уплотнитель создают визуальный эффект невесомости, легкости и хрупкости такой конструкции.

На самом деле для безрамного остекления используется закаленное или многослойное стекло, способное выдерживать значительные нагрузки. Такие конструкции выглядят очень элегантно, а помещение с ними кажется более просторным.

Монтаж светопрозрачных фасадов

Монтажные работы по остеклению фасадов Бизнес-центра в Наро-Фоминске

Перед выполнением монтажных работ осуществляется перенос разработанного проекта стадии КМ, на существующий проем, где геодезистом раздаются метки мест установки кронштейнов, выноса конструкции и высотные привязки.

Сам же монтаж осуществляют высококвалифицированными монтажными бригадами под руководством менеджера проекта и ведущего конструктора

Такое должное внимание со стороны Исполнителя исключает возможность допущения ошибок на строительной площадке, что благотворно влияет на сроки производства работ

Производственный процесс можно разделить на три основным этапа:

Сборка алюминиевого каркаса

Монтаж алюминиевых профилей ведется в строгой последовательности, согласно монтажной схемы. Сначала монтируется первая нитка стоек от низа до самого верха, следом вторая через ригельные профиля и так далее. На каждом этапе, перед фиксацией кронштейнов и стоек, проверяются плоскости установки и выноса.

После сборки силового каркаса заказчику предоставляется исполнительная съемка смонтированных профилей.

Монтаж примыканий

На этом этапе монтируются заранее заготовленные примыкания и пожарные отсечки в местах перекрытий.

Остекление и герметизация

Стеклопакеты устанавливаются в соответствующие ячейки, выравниваются в них и фиксируются временными прижимами.

Образовавшийся зазор между стеклопакетами заклеивают бутиловыми лентами и закрывают его декоративными профилями, ежели речь идет о структурном фасаде, то в зазор между стеклопакетами прокладывается вспененный утеплитель, а щель герметизируется специальным долговечным герметиком.

Монтажные работы по остеклению фасадов Торгового-центра на Новой риге

Поскольку стоечно-ригельная конструкция алюминиевых фасадов предусматривает установку стеклопакетов лишь со стороны улицы, то и монтаж конструкций осуществляется снаружи здания.

Для возможности проведения монтажных работ разрабатывают ППР и возводят строительные леса, причем на расстояние полуметра от здания. Это необходимо для беспрепятственного подъема стеклопакетов при помощи лебедки. Там где высотность здания не позволяет возвести строительные леса — монтаж ведется с фасадных подвесных люлек.

Заказчик обязан передать Исполнителю подготовленные проемы к монтажу, а так же отметки чистого пола.

Фурнитура для безрамного остекления

Срок службы системы остекления, безопасность и удобство ее эксплуатации в значительной мере зависят от качественной фирменной фурнитуры, надежной и долговечной.

Разные производители комплектуют свои системы безрамного остекления различной фурнитурой, ее набор в значительной мере определяется предназначением конструкции – для балкона, для террасы. Основными элементами фурнитуры являются предохранительные замки, задвижки, ручки, крепежные элементы, фиксаторы.

Их конструкция и функциональные возможности могут различаться.

Ручки обычно являются составляющей частью замков, а в бюджетных немецких системах безрамного остекления замки вообще не используются, только ручки. Существуют разнообразные варианты замков и ручек.

• Стандартный, состоящий из верхней ручки и нижней задвижки, с возможностью фиксации в приоткрытом положении для проветривания. Если планируется устанавливать солнцезащитные системы, шторы или жалюзи, предпочтительнее модель замка без доводчика.
• Рычажный (нажимной), с возможностью установки изнутри и снаружи и открывания в обе стороны, подходит для террас, беседок и прочих высоких конструкций.
• Двойной замок с поворотной ручкой, одно-или двухсторонней, и тросом, также предназначенный для высоких конструкций.
• Встроенный замок из нержавеющей стали, с ключом и ручкой, которая сможет быть круглой или нажимной.
• Овальный, наиболее эстетичный, не бросающийся в глаза.
• Боковой (эксклюзивная разработка Todocristal), обеспечивающий максимально плотное прилегание створок и высочайшую герметичность.
• Замок безопасности с защитой от случайного открывания детьми, позволяет блокировать створку с помощью ключа (Acristalia, Todocristal).

Фурнитура различается также материалом, из которого изготовлена:

• Нержавеющая сталь, сатинированная (матовая) и полированная;
• Анодированный алюминий;
• Алюминий, окрашенный методом порошкового напыления.

Эксплуатационные характеристики фурнитуры из этих материалов примерно одинаковые, основное различие – эстетическое. Анодирование и порошковая покраска позволяют придать фурнитуре практически любой цвет.

Некоторые производители (Todocristal) изготавливают ручки и из оргстекла. К фурнитуре относится также струнная блокировка, клипы-фиксаторы для крепления створок, собранных в стопку, и другой крепеж.

Виды стекла для ленточного остекления

Виды стекол:

• Простое
• Тонированное
• Закаленное
• Бронированное

Простое (флоат-стекло)- самый наипростейший вид. Размерность 5 метров на 6 метров, а толщина листа может варьироваться от 2 мм до 19 мм.

Фасады с тонированным остеклением выглядят более стильно и привлекательнее, нежели с простым. Существует два вида тонированных стекол. В первом случае для тонировки стекол используют специальную пленку, а во втором окислы металлов непосредственно при его изготовлении. Стоит отметить, что пленка ничуть не хуже второго варианта. Пленка значительно эластична, а также устойчива к перепадам температуры.

Закаленный вид, подвергнут специальной обработке, отличается от простого стеклопакета прочностью. Значительно хорошо может переносить перепады температуры и устойчиво к вибрационным нагрузкам. Однако во время битья дробится на огромное количество мелких, но по своей сущности безопасных, осколков. Закаленное нельзя обрабатывать механическим путем.

Ленточное обладает рядом преимуществ:

• Герметичность
• Экологичность
• Надежность
• Практичность
• Такие строения обладают большим количеством естественного света, тем самым обеспечивают комфорт находящимся в здании людям
• Обеспечивает дополнительную вентиляцию
• Большой срок эксплуатации
• Визуализация большого пространства
• Срок строения (строение осуществляется круглогодично в независимости от времени года)
• Стекло считается материалом с высокими противопожарными свойствами, также такое строение не склонно к промерзанию
• Позволяет воплотить в реальность абсолютно любую задумку архитектора.

В настоящее время ленточный тип приобрел огромную популярность и широко используется в различных сферах деятельности.

Основные типы фасадного остекления

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.
Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

• Классический ригельный фасад;
• Структурный (безрамный) фасад;
• Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного.Фасадные системы ригельного типа включают в себя:

• Внутренний профиль – каркас из стоек и ригелей.
• Внешний профиль – прижимы и декоративные крышки.
• Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология.При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.
Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.
Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

• Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
• Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
• Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.
СпайдерВ чем же суть этого метода установки фасада?

• Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
• Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
• Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

Особенности стеклопакетов

Стеклопакет для структурного остекления

Одной из важнейших особенностей структурного остекления является устройство стеклопакетов. Их структура такова, что стекло, размещённое снаружи, немного больше по размерам, чем внутреннее. Это обеспечивает его надёжное крепление к каркасу, так как приклеивается внутреннее и внешнее стекло.

Статья по теме:  Напольные вешалки (включая стойки) для одежды, костюмов, рубашек, брюк

Для изготовления таких стеклопакетов используется два вида стёкол. Внешнее стекло – калённое, внутреннее – триплекс.

Также свои особенности имеют швы между стеклопакетами. Они должны быть не менее 1–1,2 см, чтобы обеспечить целостность конструкции во время расширения металла или стекла. Такие изменения обычно возникают во время температурных перепадов.

Крепление стекла при структурном остеклении

Структурное

Относится к теплому остеклению. Наружная часть остекления смотрится как единый стеклянный холст. Расположение несущего каркаса подразумевается с внутри здания. Стеклопакеты в наружной плоскости удерживаются и крепятся герметиками. Используется герметик одинакового со стеклом тона.

Силиконовый герметик прекрасно справляется с герметизацией конструкции. Хорошо переносит перепады температур. Работа герметика заключается в том, чтобы зафиксировать наружное стекло. Защищает его от сдвигов, противостоит воздействию атмосферы.

Деревянные фасады – отделка своими руками. Пошаговая инструкция применения и рекомендации по монтажу панелей
Клинкерный фасад – технология оформления облицовочной плиткой. 90 фото различных вариантов применения клинкерной плитки

Стеклопакет из изготавливают из заклеенного стекла. И толщину стекла берут большую по сравнению с применяемым обычно, что увеличивает показатели прочности и несущей способности конструкции. Система фасадного остекления отвечает всем требованиям безопасности.

Достоинства и недостатки

Отделка фасадной части здания стеклом имеет следующие сильные стороны:

• Прежде всего, это оригинальный внешний вид, реализованный с использованием стекла разной формы, цвета и степени светопроницаемости.
• Высокий уровень естественного освещения в дневное время позволяет существенно экономить на электроэнергии, к тому же работать при дневном свете гораздо комфортнее.
• Фасадное остекление выполняется с применением высокопрочных типов стекла и качественных профильных систем, что в совокупности с современными технологиями монтажа позволяет реализовывать надежные конструкции, стойкие к любым природным явлениям.
• Использование энергосберегающих стекол и правильная формула стеклопакета обеспечивают высокие звукопоглощающие и теплоизоляционные показатели фасадной части здания.
• Конструкция проста в обслуживании и ремонте, при нарушении целостности одной из секций выполняется замена только поврежденного элемента, без демонтажа узлов профильной системы.

Недостатки стеклянных фасадов:

• Отделка фасадов стеклом требует участия бригады опытных высококвалифицированных специалистов и сложного оборудования;
• Сравнительно с другими вариантами оформления, фасадное остекление стоит заметно дороже, особенно, если применять качественные брендовые профильные системы и стеклопакеты;
• Чтобы стеклянный фасад сохранял свои эстетические свойства, его нужно регулярно мыть.
