Как разобрать дверную ручку межкомнатной двери?

Как разобрать дверную ручку

Замена дверной ручки осуществляется с целью проведения ее ремонта вследствие поломок, износа, при наличии потертостей, царапин, для улучшения внешнего вида, а также при полной замене дверного блока.

Перед началом работ устанавливают тип механизма, его особенности, т.к. одни модели с простым устройством разбираются легко, а некоторые имеют более сложные элементы, например защелки с фиксаторами. Выполнение таких работ затруднительно. Поэтому необходимо рассмотреть замену каждого типа дверной фурнитуры отдельно.

Круглую

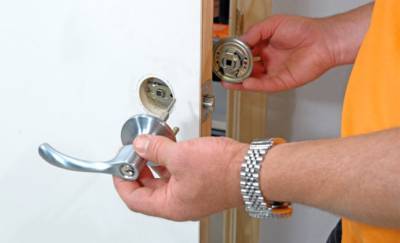

Чтобы разобрать круглую дверную ручку или ручку-кноб, необходимо следовать таким рекомендациям:

  1. Подцепите подручным инструментом декоративный фланец или накладку с простым поворотным блокиратором без ключа.
  2. Шилом, гвоздем или спецключом нажмите на открывшийся стопор.
  3. При этом аккуратно вытягивайте ручку и снимайте ее.
  4. Со стороны снятой части открутите болты с крепежной пластины и отсоедините ее от дверного полотна.
  5. Открепите цилиндрический механизм, защелку.
  6. Уберите винты, отсоедините язычок.

Если менять нет необходимости, ее переставляют. Это происходит следующим образом:

  • Вставьте защелку так, чтобы скошенная часть язычка смотрела в сторону закрытия двери.
  • Прикрутите 2 шурупами.
  • Часть фурнитуры с барабаном для ключа вставьте с другой стороны дверной конструкции.
  • Присоедините прижимную часть и закрепите 2 винтами.
  • Ручка должна поворачиваться без заклиниваний и свободно возвращаться в нормальное состояние.
  • Подкорректируйте ее. Для этого необходимо аккуратно держать одну сторону и выровнять вторую.
  • Прикрепите декоративную накладку.
  • Вставьте оставшуюся часть ручки.

Точность монтажа и функционирования проверяется как со стороны самого фиксатора, так и барабанного устройства с ключом.

Стационарную

Стационарное изделие имеет простую конструкцию, крепится к двери с помощью шурупов. Поэтому ломается редко, а снимается только в случае, когда необходимо его поменять на более функциональную модель.

Чтобы открутить фурнитуру для межкомнатной двери, необходимо осуществить такие действия:

  1. Осмотрите дверной механизм на наличие осевого стержня. Для этого одной рукой зажмите ручку, другой — поверните ее.
  2. Если механизм расположен на стержне, снимите одну поддерживающую сторону, вторая отходит самостоятельно.
  3. Если в ручке стержень не обнаружен, при помощи плоской отвертки открутите шурупы, удерживающие ручку.
  4. Снимите ее, аккуратно потянув на себя.

При откручивании механизма необходимо аккуратно придерживать рукой, чтобы после снятия соединительных винтов часть изделия не выпала из разъема и не повредилась.

Для межкомнатных дверей

В нажимном устройстве процесс его разборки вызывает затруднения. Это связано с тем, что фурнитура крепится на осевом стержне и стягивается 4-гранником.

Чтобы осуществить ремонт ручки межкомнатной двери, разборку нажимного механизма проводят в 3 этапа:

  1. Убирают винты, которые придерживают накладку, снимают заглушки.
  2. Затем необходимо ослабить фиксацию стержня и отделить 4-гранный квадрат.
  3. Удаляют накладку с другой стороны, оставшуюся часть механизма и осевой стержень. После снятия деталей надо подтянуть ручку на себя.

Нажимное изделие готово к замене или ремонту.

Сборка ручки

Для сборки ручки нужно выполнить все проделанные действия в обратном порядке.

При перестановке круглой ручки в дверь надо вставить защелку. Она должна прилегать к закрытой поверхности двери косой частью язычка.

После установки изделий они фиксируются шурупами. Механизм для ключа монтируется на выбранную сторону двери.

Прижимное звено располагается с другой стороны, крепится двумя шурупами. По завершении монтажа проверяется работоспособность изделия. Оно должно без труда поворачиваться и возвращаться в начальное место. Механизм можно переместить немного в сторону и выровнять. Для этого фиксируется требуемое ее положение, в верхней части крепится планка декоративного вида.

Прорезь фиксатора должна находиться в одном положении с пластинным стержнем квадратной формы, который должен входить в ручку беспрепятственно и без перекосов.

В завершение навешивается устройство. Его следует углубить внутрь, надавив против оси прижимного звена фурнитуры. Снимающиеся элементы вставляются к прижимной части до упора, навешивается планка декоративного вида. Остается убедиться, что механизм исправно работает.

Проверяется качество фиксации фурнитуры. Она должна свободно поворачиваться и возвращаться на исходное место. Проверка выполняется путем ее поворота до упора как со стороны фиксатора, так и барабанного механизма защелки.

Как разобрать

Поскольку типы ручек отличаются между собой механизмами действия, то неудивительно, что и способы разобрать их будут немного разными.

Ремонт и замена нажимной ручки это более длительный по времени процесс. Порядок действий при этом будет следующий:

  1. Съем непосредственно ручки. Снизу или сбоку на ней расположен заглубленный винт, который откручивается отверткой или ключом-шестигранником.
  2. Снятие декоративной накладки. В большинстве случаев на ней предусмотрена резьба, поэтому процедура несложная.
  3. Снимается панель, скрывающая за собой оставшиеся крепления.
  4. Выкручиваются болты, удерживающие сам механизм.
  5. Далее с торцевой стороны двери отвинчивается пластина замка и снимается второй фрагмент одновременно с осевым стержнем механизма.

Есть некоторые различия в демонтаже нажимных механизмов в зависимости от их категории.

Механизмы, оборудованные сплошной накладкой-палеткой монтируются через замок. Фурнитура надевается на осевой стержень, который в точности соответствует толщине дверного полотна. Как уже было отмечено выше, починить такой замок невозможно, при поломке стержня необходима замена всего механизма.

На видео подробнее о том, как разобрать дверную ручку, чтобы починить ее или заменить:

Если сломалась ручка-кноб, разобрать и починить ее легче и быстрее, чем нажимную, правда и ломается она чаще. Перед снятием самого механизма нужно его внимательно осмотреть. В большинстве случаев с внутренней стороны (там, где расположена замочная скважина) находится стопорный штифт, крепящий ручку к дверному полотну, иногда его прячут за декоративными накладками. Штифт часто оборудован небольшой пружиной для более легкого и комфортного использования фурнитуры.

Сначала снимаются декоративные накладки: которые крепятся за счет винтов, которые просто откручиваются отверткой. Если винтов нет – накладки поддеваются отверткой и снимаются.
Для снятия штифта на него надо аккуратно надавить отверткой.
С торцевой части двери имеется планка, на которой вверху и внизу есть небольшие винты. Здесь поможет крестовая отвертка

Винты откручиваются, планка снимается.
Осторожно вынимается внутренняя часть дверной защелки.

После этого демонтаж ручки-кноб можно считать законченным, и можно произвести полный анализ поломки и произвести ремонт.

Установка разных моделей ручек своими руками

Установка стационарной ручки

Чтобы установить стационарную ручку, не потребуется много времени. Если модель накладная, ее просто прикручивают к дверному полотну саморезами, для этого в основании есть отверстия. Сквозная модель предусматривает подготовку отверстия, в которое вставляется шпилька с резьбой, и на нее навинчиваются ручки с двух сторон. При поломке такую ручку следует просто заменить.

Установка нажимной ручки-защелки

Для работы потребуется дрель с набором перьевых сверл, рулетка, карандаш, стамеска.

Инструменты для установки ручки-защелки

Последовательность работ такова:

  1. Размечаем место для крепления ручки на выбранной высоте (от 80 до 120 см от пола). Для этого измеряем расстояние от квадрата до лицевой пластины и отмеряем его от края двери. На торце двери на той же высоте отмечаем точку в центре.
  2. С помощью дрели и перьевого сверла нужного диаметра готовим отверстия для квадрата и крепежных элементов. Можно сделать одно большое отверстие с помощью коронки, но в некоторых моделях присутствуют дополнительные шурупы, которыми конструкция крепится к дверному полотну, а в этом случае их некуда будет крепить.
  3. С помощью стамески делаем углубление для лицевой пластины. Точку на торце предварительно углубляем шилом.
  4. Перьевым сверлом диаметром примерно 23 мм делаем отверстие нужной длины под механизм защелки.
  5. Ставим защелку на место, крепим лицевую пластину.
  6. Устанавливаем квадратный штифт и прикручиваем на него ручки болтами. Ставим декоративное основание и закручиваем стопорный винт.

Составные элементы нажимной ручки с защелкой

  1. На коробке делаем отверстие для язычка стамеской (чтобы точно определить место, мажем язычок маслом или зубной пастой и крутим ручку закрытой двери несколько раз). После этого стамеской делаем углубление для ответной планки и прикручиваем шурупами.

Установка ручки-замка

Если устанавливается замок врезной с ручкой, монтаж делают немного по-другому:

  1. На торце двери размечаем боковой контур замка. Для этого его можно просто обвести.

Составные элементы врезного замка с нажимной ручкой

  1. С помощью дрели и перьевого сверла нужного диаметра делаем круглые отверстия вплотную друг к другу. Глубина должна соответствовать ширине замка. Вынимаем контур стамеской, замок должен полностью входить в отверстие.
  2. Стамеской утапливаем лицевую пластину.

Углубления в торце двери под замок и лицевую пластину

  1. Делаем отверстия для ручек и замочной скважины.
  2. Устанавливаем квадратный штифт и прикручиваем рукоятки.
  3. Если основание представляет собой планку, его следует немного утопить.
  4. Ответная планка монтируется так же, как и для ручки-защелки, только дополнительно нужно отверстие и для щеколды замка.

Более подробно с процессом врезки ручки-замка можно ознакомиться на видео.

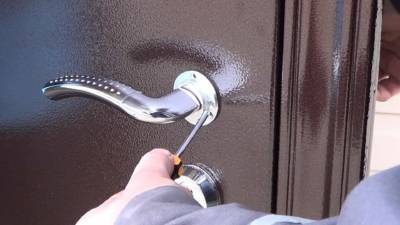

Установка ручки на металлическую дверь

Если уже произведена врезка замка на металлическую дверь, установка ручки не составит труда. Процесс установки будет такой же, как и для деревянной двери, только потребуются специальные инструменты для сверления металла. С отверстиями до 20мм отлично справится сверло по металлу, для отверстий побольше уже потребуется, например, конусное сверло.

Монтаж ручки на металлическую дверь

Установка двусторонней ручки на пластиковую дверь

Пластиковая дверь обычно уже оснащена технологическими отверстиями для крепления ручки. Разбираем ручку: поворачиваем горизонтально декоративную заглушку и откручиваем одну рукоятку. Сначала устанавливается квадрат с укрепленной на нем ручкой, с другой стороны крепится вторая ручка. Выше и ниже центра предусмотрены крепежные болты, которые нужно закрутить. Последним этапом поворачивается в вертикальное положение заглушка, маскирующая крепеж. Можно также своими руками установить замок для пластиковой двери.

Ручка для офисных, балконных и террасных пластиковых дверей

Починка пружины

Возвратная пружина представляет собой незаменимый элемент механизма, который за счет деформации копит механическую энергию для отдачи ее в будущем. Представляет собой изогнутую проволоку или полосу из металла, в форме спирали (плоской) или цилиндра (винтовую). Имеют переменную или постоянную жесткость, крепятся к другим частях механизма концами в виде петель или под прямым углом.

Конструкция с возвратным механизмом проста и надежна, позволяет блокировать открывание створки двери при помощи подвижной защелки.

Внимание
Когда человек нажимает на дверную ручку, защелка отодвигается, а пружина, установленная внутри, сжимается (накопив в себе некоторое количество энергии). Как только процесс прекращается, пружина возвращается в первоначальное положение, как и ручка, а защелка возвращается на свое место в запорной планке.

Запас прочности, заложенный производителем, выражается в количестве нажатий

Но по причине некоторых факторов, как внешних так и внутренних (как, например, низкое качество материалов, слишком больше приложенное усилие, временной износ и тому подобное), происходит физический износ металла и пружина ломается. А, поскольку на межкомнатные замки воздействие более активное и частое, чем на замок двери входной, то и выходят их механизмы из строя чаще всех остальных

Запас прочности, заложенный производителем, выражается в количестве нажатий. Но по причине некоторых факторов, как внешних так и внутренних (как, например, низкое качество материалов, слишком больше приложенное усилие, временной износ и тому подобное), происходит физический износ металла и пружина ломается. А, поскольку на межкомнатные замки воздействие более активное и частое, чем на замок двери входной, то и выходят их механизмы из строя чаще всех остальных.

Варианты поломок могут быть следующие:

  • Если лопается металлическая пружина – фиксироваться, как раньше, дверь уже не будет.
  • Если использовался металл низкого качества, могут лопаться упоры, непосредственно к которым крепится пружина (она не может накапливать энергию, необходимую для процесса).
  • Если проволока не была как следует обработана, рано или поздно она разогнется на концах (в точках упора), изделие начнет соскальзывать, что сразу же скажется на работе механизма.

Порядок действий:

  1. Снимите с двери накладные элементы, используя шуруповерт или отвертку по размеру.
  2. Вытащите «начинку» корпуса и разберите её.
  3. «Улитку» нужно заменить на новую, и в том случае, если она сломалась, и в случае, если она ослабела, или отогнулись её края.
  4. Поставьте новую пружину, верните на место все элементы, проведите проверку работоспособности.
  5. Если механизм работает без нареканий – верните на место фурнитуру.
  6. Обязательно смажьте трущиеся и движущиеся части замка любой пластичной смазкой, солидолом, подойдет и графитовая смазка.

Важно
Следите, чтобы во время работы внутрь механизма не попала грязь, а также не потерялись мелкие детали. В противном случае возвратный механизм нормально работать не будет.

Предназначение свое защелка выполняет безупречно, но до поры, как и любой другой механизм

Рано или поздно в нем произойдет сбой, и перед вами встанет не один вопрос: как правильно разобрать защелку, как определить проблему и главное – как всё исправить?

Предназначение свое защелка выполняет безупречно, но до поры, как и любой другой механизм. Рано или поздно в нем произойдет сбой, и перед вами встанет не один вопрос: как правильно разобрать защелку, как определить проблему и главное – как всё исправить?

В зависимости от того, играет ли главную роль денежный вопрос или вам больше жалко не денег, а собственного времени – вы решите заниматься ремонтом самостоятельно, либо же прибегните к слугам опытного мастера. Решать вам, но помните – эту задачу вам вполне по силам решить самостоятельно.

Виды ручек для дверей

Рынок располагает большим выбором ручек для межкомнатных, наружных дверей с замком и без него. Все они классифицированы в три типа:

  1. Стационарные Без замка, крепятся шурупами, имеют различные геометрические формы. Некоторые модели для удержания двери в закрытом состоянии оснащаются роликовыми фиксаторами.
  2. Нажимные В торце корпуса изделия вмонтирована защелка, связанная с пружиной. Она фиксирует положение двери в закрытом виде, при нажатии защелка впадает внутрь, происходит открывание. Модели востребованы, используются для межкомнатных и наружных дверей.Модели бывают двух видов. Одни оснащены устройством с накладкой-палеткой. Вставляется она через замок, а фурнитура крепится на стержень, подобранный по размерам в соответствии с дверным полотном. Механизмы с раздельными накладками производятся без замка, имеют простую конструкцию.
  3. Круглые Изделия бывают в форме шара или рычага, оснащены замком. Отверстие под него врезается в центр ручки. Фиксатор приходит в действие при вставке ключа в замок и дверь открывается. Эти модели в основном устанавливаются в туалетных и ванных комнатах.

Чтобы разобрать и собрать дверные устройства потребуются инструменты:

  • плоская или крестообразная отвертка;
  • ключ с упором, острое шило;
  • плоскогубцы;
  • ключ разводной.

Виды ручек для межкомнатных дверей

Дверные ручки продают двух видов: «кноб» и «на розетке». Ручка кноб обычно пустотелая и легкая, а на розетке сделана из более массивных материалов и как правило неполая внутри. Первая конструкция со временем, при износе пружинного механизма, может начать болтаться или вовсе провиснуть. Вторая — прослужит дольше и будет более комфортна в эксплуатации. Соответственно и цены у них отличаются: наиболее бюджетные варианты — это ручки кноб.

По форме ручки разделяют на поворотные и нажимные. Нажимная имеет классическую форму ручки: при нажатии на неё защелка двери прячется в корпус замка и дверь открывается. У поворотной ручка имеет форму шара, что позволяет сделать её менее заметной. Кроме разницы в дизайне эти две конструкции отличаются неочевидными на первый взгляд особенностями.
