Крыша для бани

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.

Другие варианты

Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.

Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.

Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа — стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:

Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.

Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.

На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.

Далее смотрите как гидроизолировать крышу:

Черед обрешетки и контробрешетки крыши:

Здесь ответы на то, чем крепить обрешетки:

Выбор автора для своей постройки — профнастил, здесь он показывает его крепление:

Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:

Так что будьте внимательнее при выборе материала, строя крышу бани!

Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.

Этапы возведения крыши для бани

Крышу возводят уже после того, как полностью построены стены бани. Принципы возведения крыши бани такие же, как и для обычных зданий: сначала укладывается мауэрлат, затем устанавливается стропильная система, затем крепится обрешетка, а на окончательной стадии работ конструкция перекрывается кровельным материалом.

Мауэрлат и стропильная система

На первом этапе работ следует выровнять выступающие концы мауэрлата, ведь именно эти бревна будут служить опорой для стропильных ног. Чем тщательней будут проведены измерения и чем ровнее обрезаны бревна, тем быстрее и легче будет возведена стропильная система.

Нужно измерить все выступающие части мауэрлата и определить наименьшее значение. На бревнах, расположенных по краям конструкции, сделать отметку наименьшего значения и вбить туда гвозди. Натянуть шнур между двумя бревнами на противоположных концах, сделать отметки на всех остальных частях и отпилить излишки бревен. После чего можно смело приступать к монтажу стропильной системы.

Перед установкой стропильной системы на мауэрлат следует настелить черновой настил, по которому можно будет ходить. Настил можно сделать из любых досок.

Стропильную систему делают согласно параметрам крыши, обозначенным в проекте бани. Те части стропил, которые опираются на балки мауэрлата, пропитывают специальным гидроизоляционным средством, затем заворачивают в рубероид, вставляют в заранее подготовленные пазы и надежно прикрепляют к стенам с помощью металлических скоб или шпилек.

Подкровельная конструкция

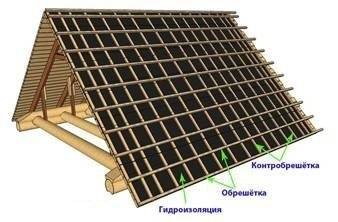

На готовую стропильную систему монтируют подкровельную конструкцию — она помогает надежно прикрепить непосредственно кровлю, передает на стропила внешнюю нагрузку и обеспечивает хорошую вентиляцию в пространстве под крышей.

Подкровельная конструкция состоит из таких элементов:

— чернового настила;

— гидроизоляции;

— контробрешетки;

— обрешетки.

Черновой настил несет на себе огромную функциональную нагрузку. На настил накладывают гидроизоляционный материал и крепят контробрешетку. Кроме того, вместе с обрешеткой настил образует фронтонные свесы длиной от 60 см.

Черновой настил делают из фанеры, досок, ОСП или необрезной доски. Щели между досками не должны превышать 2 см, поэтому при укладке настила необходимо подгонять выступающие участки и минимизировать возможность появления зазоров.

На черновой настил укладывается гидроизоляция. Для чердачной крыши подойдет любой рулонный гидроизоляционный материал, обладающий достаточной устойчивостью к влаге. Полосы гидроизоляционного материала укладываются на настил горизонтально с нахлестом 15-20 см. На утепленные мансарды рекомендуется выбирать материал, пропускающий пар.

На гидроизоляционный слой набивается контробрешетка. Для этого используются бруски длиной 70 см и сечением около 30 мм на 70 мм. На контробрешетку, начиная с самого низа, набивается обрешетка — бруски сечением 50х50 мм или 40х60 мм. Схема обрешетки для всех видов кровельного материала одинакова, главное отличие конструкций — в расстоянии между отдельными брусками. Так, к примеру, под шифер бруски кладут на расстояние 50 см друг от друга, под ондулин — до 60 см, под профнастил или металлочерепицу — 35 см.

Завершающий этап устройства крыши бани — монтаж кровельного материала. При выборе кровельного покрытия следует учитывать такие факторы:

— прочность и надежность: материал должен обладать достаточной устойчивостью к ветру, атмосферным осадкам;

— функциональность и долговечность: добротное покрытие защищает сооружение от попадания снега и дождя, продлевает срок службы стен здания; чем выше эксплуатационный срок материала, тем дольше будет лежать крыша, требуя только поточного ухода и промежуточного ремонта;

— основной кровельный инструмент;

— хорошая теплоизоляция: грамотно подобранные гидро- и теплоизоляционные материалы, а также правильный их монтаж удерживают внутри здания тепло зимой, предотвращают намокание и гниение стен.

Грамотные кровельные работы — это надежная крыша для бани на долгие годы. Если при строительстве были учтены все важные моменты, то дальнейшая эксплуатация не потребует значительных материальных расходов, достаточно периодически очищать крышу от наросших растений и мелкого мусора.

Высота

Когда речь заходит о высоте крыши бани, то понимать надо, что имеется в виду ее угол наклона. А он — величина не произвольная, а зависит от того, какие ветры дуют в вашей местности и сколько осадков выпадает.

СОВЕТ! Исходите из того, что увеличение угла наклона одновременно увеличивает ветровую нагрузку и препятствует задержке осадков на поверхности крыши.

Минимальный угол наклона, при котором крыша считается скатной, начинается с 2,5 градусов. Меньше — плоские крыши, а до 10 градусов — скатные, но и них будут проблемы с удалением осадков, понадобится ручная уборка. А ведь скопившийся снег — это сотни килограммов, давящих на кровлю!

Максимальный угол наклона будем считать равным 60 градусам. Считается, что максимум снега будет давить на крышу с уклоном 30 градусов, а при уклоне в 45 градусов снег будет сползать вниз сам.

Еще один фактор, связанный с выбором угла наклона — технические характеристики кровельного материала. Можно подбирать материал под оптимальный для вашей местности угол наклона, а можно сделать ставку именно на материал, и искать компромисс с климатической оптимой.

КСТАТИ! Увеличение угла наклона повлечет за собой и увеличение стоимости.

Карты и пояснения к ним, а также упрощенные формулы расчета вы найдете в этой статье. Настоятельно рекомендуем ознакомиться с ними и изучить формулы, которые определят нагрузку и повлияют на расчет массы кровли.

Впрочем, можете воспользоваться простым лайфхаком: вы же не первый строитесь, приглядитесь к постройкам соседей, поговорите с ними о проблемах с кровлей, если таковые были — оптимальный градус наклона определится без лишних хлопот. Да и с материалом тоже будет понятней.

Подходящие материалы

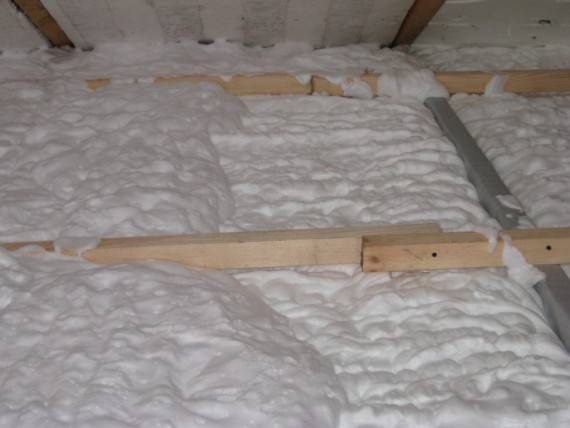

Для утепления потолка используют материалы следующих типов:

Выбирая материал, обращайте внимание на то, из чего сделана потолочная конструкция, и какова степень её износа. Эти данные – основа того, каким должен быть состав теплоизоляционного «потолка», и какую нужно выбрать технологию монтажа

Давайте рассмотрим варианты теплоизолирующих материалов, используемых для теплоизоляции.

Чаще всего применяют классическую минеральную вату. Между её базальтовыми волокнами находится множество заполненных воздухом пустот, которые и удерживают тепло. К минусам можно отнести то, что минеральная вата при намокании теряет свои изоляционные качества

Поэтому очень важно, чтобы кровля была идеально защищена от протечек. Для этого, при необходимости, поверх изоляции кладут гидроизоляционную прослойку, оставляя между ними зазор

Сухие листья часто используются для термоизоляции

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься вверх

Для того, чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того, чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Технология строительства крыши бани

Основными элементам крыши являются мауэрлат, стропильная система, обрешетка и кровельный материал.

Мауэрлат

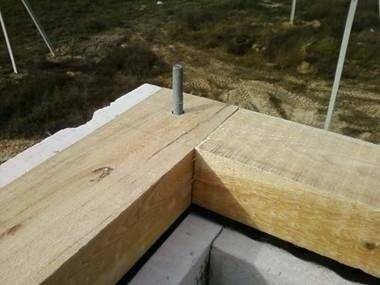

На первом этапе монтажа крыши устанавливается мауэрлат, который присоединяет стропильную систему к каркасу здания. Мауэрлат укладывают на готовые стены с помощью специальных анкеров. Если здание построено из бруса, то в качестве опорной балки используется верхний венец.

Учитывая, что мауэрлат, чаще всего, изготовлен из дерева, и под воздействием пара и влаги подвергается гниению, его необходимо тщательно изолировать любым водонепроницаемым материалом. Достаточно положить несколько слоев рубероида между стеной и мауэрлатом.

Стропильная система

Стропильная система — главный элемент крыши, основной задачей которого является удерживание и противостояние всем видам нагрузок. Правильно рассчитанные параметры стропил сделают крышу надежной и прочной.

Стропильная система для двускатной крыши.

Стропильная система для односкатной крыши.

Стропильная система представляет собой конструкцию из брусьев, связанных между собой таким образом, чтобы равномерно распределить внешнюю нагрузку, оказываемую на верхнюю часть здания. В зависимости от уклона и от площади крыши, кроме брусьев дополнительно используются перемычки, ригеле, распорки и прочие строительные элементы.

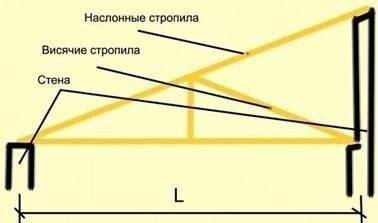

Различают два вида стропил:

— висячие: когда несущие опоры одной стороной соединяются друг с другом, а другой — упираются в стены;

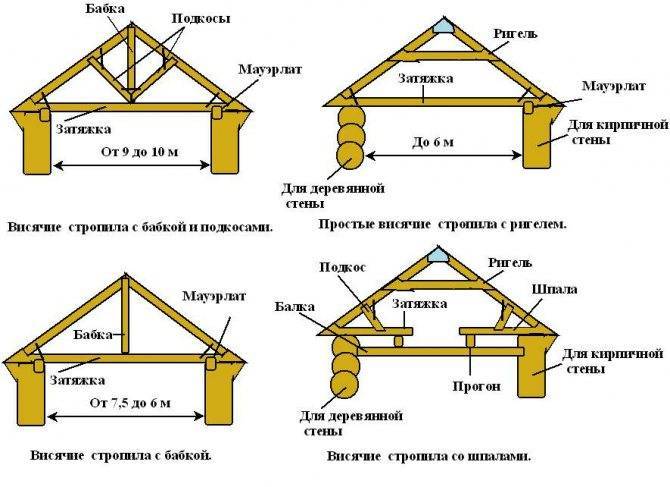

Схема устройства висячих стропил

Схема устройства висячих стропил 2

— наслонные, когда стропильные ноги упираются в мауэрлат и во внутренние стены здания.

Обрешетка

Обрешетка представляет собой брусья или доски, уложенные на стропильные ноги. К конструкции, которая укладывается перпендикулярно стропильным ногам, прикрепляется кровельный материал. Обрешетку монтируют из обрезной, необрезной или шпунтованной доски, ОСП-3 (ориентировано-стружечная плита) или ФСФ (фанера повышенной стойкости).

Кровельный материал

На рисунке можно рассмотреть, какой тип кровельного покрытия подходит под определенный угол наклона.

После подготовки обрешетки приступают непосредственно к укладке кровельного материала. Какой вид кровли выбрать, каждый решает в зависимости от своих материальных возможностей, от погодных условий, от типа бани.

Для того, чтобы рассчитать точное количество материала для вашей бани, воспользуйтесь нашими калькуляторами (перейдите по ссылкам ниже):

• Калькулятор односкатной крыши;
• Калькулятор двухскатной крыши.

Также тут есть пример расчета крыши.

Шифер — традиционный материал, проверенный временем и испытанный на практике. Уклон кровли под шифер — 12°. Материал имеет высокую прочность, устойчив к огню, быстро и просто устанавливается, к тому же имеет низкую стоимость. Со временем шифер покрывается лишайниками и мхом, поэтому его необходимо периодически очищать от наросших растений.

Ондулин легкий и удобный в монтаже, устанавливается под уклоном крыши от 5°, имеет гарантийный срок до 15 лет. Главное преимущество материала — легкость, однако со временем он меняет свой цвет, имеет крайне низкую морозостойкость (25 циклов), а при слишком высокой температуре может деформироваться.

Черепица — натуральный материал, устанавливается под уклоном кровли от 25° и имеет очень длительный гарантийный срок, до 30 лет. На самом же деле срок службы черепицы достигает 150 лет. Черепица хорошо поглощает звуки, обладает повышенной огнестойкостью, устойчива к низким температурам и поражает разнообразием оттенков и форм.

Цементно-песчаная черепица своими характеристиками похожа на натуральную черепицу и укладывается под уклоном от 20°. Материал может прослужить до 100 лет, обладает хорошими звукоизоляционными и морозостойкими свойствами, устойчив к высоким температурам. Время от времени поверхность такой черепицы необходимо очищать от наросшего мха.

Битумная черепица — популярный материал с отличными звукопоглощающими свойствами. Уклон кровли для такого материала от 12°, причем его можно устанавливать на любые типы крыш. Не бьется, не ломается при транспортировке. При этом имеет некоторые недостатки: материал невозможно установиться при температуре ниже 5°, дорого обходится стоимость крыши и ее монтаж.

Металлочерепица устанавливается под уклоном от 15°, служит от 15 до 50 лет, отличается быстрым и простым монтажом. Среди достоинств металлочерепицы — большой выбор цветов, простая конструкция, повышенная пожаробезопасность.

Профнастил имеет гарантийный срок от 15 лет, отличается удобным и простым монтажом, имеет простую конструкцию и хорошую пожаробезопасность. Можно подобрать необычные и яркие цвета.

Стропильная система

Совокупность деревянных элементов, поддерживающих форму крыши, называют стропильной системой. Она состоит из стропильных ферм, каждая из которых имеет форму равностороннего треугольника, основание его равно ширине бане, а катеты представляют собой стропила. Треугольник – наиболее стойкая геометрическая фигура, поэтому каркас крыши выдерживает значительные нагрузки. Для сооружения двухскатной крыши используют два типа каркасов:

• Висячие, стропила которых верхушками упираются друг в друга, а нижними крепятся к мауэрлату. Единственной опорой для них являются внешние несущие стены. Стропильный каркас висячего типа испытывает два типа нагрузок: на распирание и на прогиб. Чтобы снизить распирающее действие, которое оказывают , используют различного рода затяжки. Чтобы ликвидировать прогиб монтируют подкосы. Этот вариант подходит для небольших построек, в которых нет внутренней несущей перегородки. Своими руками перекрыть баню большой площади таким образом достаточно сложно.

• Наслонные, стропила которых помимо внешний несущих стен имеют опору в виде внутренних. В зависимости от планировки в бане может располагаться 1 или даже 2 капитальных стены, которые могут послужить поддержкой для стропильного каркаса. На них укладывают лежни и устанавливают стойки, подпирающие стропила под коньком или в серединной части ноги. Этот вариант подходит для сооружений большой площади.

Виды крыш для современных бань

Существует несколько форм крыш, которые подходят для бань. Они различаются по количеству скатов, наличию чердака, виду используемых кровельных материалов.

По числу скатов бывают крыши одно-, двух- и многоскатные.

Односкатные

Это идеальный вариант, когда баня пристроена к дому. Угол ее наклона зависит от характеристик дома и климатических условий той местности, где баня возводится. Такая модель кровельной системы наиболее простая и самая экономичная, причем ее можно выполнить самостоятельно. При этом следует учесть, что чем больше снега выпадает в данной местности, тем большим должен быть угол наклона. Если же климатическая зона характеризуется сильными ветрами, то уклон должен быть самым минимальным. Единственный недостаток такой крыши — она не дает возможность обустроить чердачное помещение.

Двускатные

Крыши с двумя прямыми скатами отличаются своей прочностью и экономичность. Ее наклон выбирают по тем же параметрам, что и односкатный вариант. Обычно такую несущую конструкцию выбирают для бань, расположенных неподалеку от жилого дома. Для строительства подобных двускатных конструкций не нужны сложные технические расчеты, при необходимости ремонта не требуются большие затраты, причем выглядят они просто отлично. Если угол наклона достаточный, то обустроенное чердачное помещение может стать отличной комнатой отдыха или бильярдной. Однако при наличии мансарды требуются слуховые окна, конструкция становится сложнее, что увеличивает стоимость строительства.

Многоскатные

Этот вид крыш может иметь три или четыре ската, быть прямым или ломанным. Основная их особенность — великолепный внешний вид, вот только возвести такую сложную конструкцию не очень просто. Среди недостатков многоскатных крыш хочется отметить их сложность возведения, требующую определенных инженерных расчетов. Однако подобные кровельные системы очень прочные, надежные, равномерно прогреваются и имеют высокую сопротивляемость внешним нагрузкам. Подобные проекты считаются архитектурными изысками и их реализацию можно доверить только профессионалам.

Так мансардная ломаная конструкция — это сооружение с двумя крутыми и двумя пологими скатами. Подобная форма крыши выглядит очень оригинально. Под ней можно оборудовать не только мансарду, но и полноценный второй этаж.

Многоскатную кровлю, состоящую из равнобедренных треугольников, соединенных своими верхушками, называют шатровой. Главное при ее возведении — точное соблюдение симметрии. Это довольно сложный вид несущей конструкции, который требует аккуратной и длительной работы. Под шатровой крышей нельзя обустроить мансарду, но подобный проект будет выглядеть просто великолепно. Такая форма крыши не имеет фронтонов, поэтому при ее строительстве можно существенно сэкономить на расходных материалах.

Возведение банной крыши — ответственный процесс, во время которого следует раскрыть все свои умения и приложить немало усилий. Каждая конструкция обладает своими особенностями, которые обязательно надо знать. Поэтому наиболее оптимальным решением будет доверить ее строительство настоящим мастерам.

Монтаж

Как известно, мы строим баню в соответствии со своими желаниями и возможностями. Значит, строение может быть с чердаком или без него. И процесс монтажа теплоизоляции потолка значительно отличается в первом и втором случае.

Стандартная схема термоизоляции потолка бани

Баня с односкатной крышей, без чердака

Такая баня тоже нуждается в утеплении. Сделать его несложно. Придётся всего лишь пожертвовать несколькими сантиметрами высоты помещения.

1. Сначала подбейте бруски или доски снизу к существующему потолку. Их толщина будет зависеть от толщины используемого утепляющего материала, как правило, от 50 до 100 мм.
2. Выбирайте шаг между брусками в соответствии с шириной пластов. Так вы избежите перерасхода материалов и большого количества остатков.
3. К полученной конструкции закрепите снизу пароизоляцию при помощи степлера. Для этого можно использовать фольгированные материалы или вощёную бумагу.
4. Теперь нужно расположить теплоизоляционные маты, например, базальтовую или минеральную вату. Если вы выбрали материал с невысокими огнеустойчивыми характеристиками, смонтируйте вокруг трубы дымохода короб и заполните его негорючим утеплителем.

Укладка термоизолирующих матов на конструкцию из бруса

Подшитый досками утеплённый потолок

Есть ещё один способ утепление банного потолка снизу. К поверхности потолка прибейте бруски 50 мм толщиной, уложите на них пароизоляцию, следом – соответствующей толщины утеплитель, и снова слой пароизоляции.

К получившемуся «пирогу» подбейте ещё бруски толщиной 50 мм перпендикулярно первому слою, снова утеплитель, слой фольгированной пароизоляции. Такой вариант более трудоёмкий, но эффективный.

Баня с чердаком

В этом случае задача утепления упрощается. Гораздо легче монтировать изоляцию, когда над потолком есть дополнительное пространство.

На стадии строительства крыши уложите на её стены изнутри балки размером от 10 Х 15 см, соблюдая шаг 1–1,5 метра. Подшейте к ним доски толщиной 50–60 мм. Эти параметры неокончательные. Вы можете менять их в зависимости от выбранных материалов для утепления.
Уложите пароизолирующий материал.
Насыпьте слой утеплителя (или уложите маты). Впоследствии во время эксплуатации, регулярно проверяйте, нет ли конденсата на поверхности теплоизоляции. Если слой влажный по всей толщине, то от него мало толку

Нужно либо увеличить его, либо дополнить другим утеплителем.
Особое внимание обратите на зону вокруг дымохода. Там следует использовать огнестойкий утеплитель

Также можно поверх него соорудить бетонную стяжку.

Выбор кровельного материала

Чтобы определиться с видом материала, необходимо выяснить, какие из них подходят конкретно для вашей бани. В оценке необходимо отталкиваться от следующих факторов:

1. Количество выпадающих осадков в зоне постройки;
2. Тип конструкции крыши, а также угол ее наклона;
3. Материал, которым покрыты остальные крыши на участке.

Наиболее популярными материалами для кровли на данный момент являются:

1. Металлочерепица. Отличается быстрым и простым монтажом, способностью выдерживать перепады температур, прочностью, небольшой массой, долговечностью, а также обилием цветов. К недостаткам металлочерепицы можно отнести низкую теплопроводность, плохую звукоизоляцию, а также высокую стоимость;
2. Профнастил. Данный материал также довольно прост в монтаже, прочен, долговечен и с относительно низкой стоимостью. Недостатками являются плохая звукоизоляция и теплоизоляция, а также подверженность коррозии;
3. Ондулин. Этот экологически чистый материал отличается своей прочностью, стойкостью к влаге, хорошей звукоизоляцией, долговечностью, а также способностью выдерживать перепады температур. К недостаткам можно отнести горючесть и выцветание;
4. Шифер. Не горюч, не поддается высоким температурам, не подвержен коррозии, звуконепроницаем и прост в монтаже. Главными недостатками являются его хрупкость и асбест в составе;
5. Гибкая черепица. Данный тип мягкой кровли известен хорошей звукоизоляцией, невысокой ценой и долгим сроком службы, который способен превысить отметку в 70 лет. Недостатком является то, что она плавится под воздействием высоких температур и становится хрупкой под воздействием низких.

Схема и расчёт кровли исходя из площади бани

В качестве примера будет рассмотрена баня размерами 4х5 м. Сооружение строится в Московской области и изготавливается из бруса. Верхний ряд используется в качестве мауэрлата. Крыша будет двускатной висячей, без выкладки утеплительного материала. Угол наклона скатов — 30o, высота в коньке — 6 метров.

Перед сооружением стропил понадобится выполнить расчёт, при помощи которого определяется уклон и характеристики деталей крыши.

Типы нагрузок, действующих на кровлю

На кровельную систему оказывают влияние следующие нагрузки:

Постоянные — вес каркаса и покрытия кровли. Вес покрытия будет зависеть от выбранного кровельного материала. Периодические — нагрузки от снега и ветра, а также вес строителей, выполняющих работы. Непредвиденные — землетрясение, ураган и другие

Подобные нагрузки в большинстве регионов не берутся во внимание в связи с небольшой вероятностью их появления. В процессе расчёта толщины и ширины стропил надо учесть сумму максимальных значений возможных нагрузок

Чтобы правильно выполнить расчёт, нужно разобраться в нагрузках, которые действуют на каждый узел по отдельности

В процессе расчёта толщины и ширины стропил надо учесть сумму максимальных значений возможных нагрузок. Чтобы правильно выполнить расчёт, нужно разобраться в нагрузках, которые действуют на каждый узел по отдельности.

Размеры стропил подбираются исходя из характера и интенсивности нагрузок в каждом узле кровельной конструкции

Нижняя часть стропил крепится на мауэрлат. Узел будет воспринимать вертикальные нагрузки от снега и веса самой кровли. Пролёты под нагрузкой работают на изгиб.

В каждой точке кровли действуют свои нагрузки, которые рассчитываются по определённым формулам

Расчёт снеговой нагрузки

Нагрузка от снега на стропильную ногу рассчитывается по формуле S=S_g∙μ, где S — снеговая нагрузка, S_g — удельный вес снегового покрова в заданном регионе, μ — поправочный коэффициент, значение которого зависит от угла наклона кровли:

• менее 25o — μ=1,0;
• от 25 до 60o — μ=0,7;
• более 60o — μ=0, т. е. снеговые нагрузки на таких крутых кровлях можно не учитывать.

Значение S_g берётся из специальной таблицы. Для Московской области S_g=180 кгс/м2. Поэтому для нашего примера значение снеговой нагрузки равно S=180∙0,7=126 кгс/м2.

Таблица: удельная снеговая нагрузка в зависимости от региона

№ региона	1	2	3	4	5	6	7	8
Sg, кгс/м2	80	120	180	230	320	400	480	560

Номер региона определяется по карте распределения снеговых нагрузок, которую выпускает Росгидромет.

Каждому региону нашей страны присваивается номер в зависимости от средней интенсивности снеговой нагрузки

Расчёт ветровой нагрузки

Расчёт нагрузки от ветра производится похожим образом: W=W_o∙k, где W — снеговая нагрузка, W_o — нормативный показатель, который определяется по таблице для каждого конкретного региона, k — поправочный коэффициент, значение которого зависит от типа местности и высоты здания. Для местностей типа городской застройки или лесного массива значения этого коэффициента следующие:

• при высоте дома менее 5 метров — k=0,5;
• от 5 до 10 метров — k=0,65;
• более 20 метров — k=0,85.

Для Московской области W_o=23 кгс/м2. Значение ветровой нагрузки для рассматриваемой нами бани равно W=23∙0,65=14,95 кгс/м2.

Таблица: удельная ветровая нагрузка в зависимости от региона

№ региона	1а	1	2	3	4	5	6	7
Wo, кгс/м2	17	23	30	38	48	60	73	85

Номер региона определяется по специальной карте, также составленной Гидрометцентром.

По параметрам ветровой нагрузки каждый регион также имеет свой номер

Для Москвы и области параметры крыши уже рассчитаны по приведённым выше формулам. Поэтому для выбора размеров стропил можно воспользоваться готовой таблицей.

Строительство банной крыши

Для изготовления несущей конструкции крыши для бани следует заранее заготовить необходимое количество бруса из древесины, сечение которого составляет 50х50 мм.

В случае, если ширина бани не превышает трех метров, сначала следует подготовить шесть брусков длиной 370 см, которые будут использованы как балки перекрытия. Далее подготавливаются двенадцать брусков, длина которых равна 230 см в качестве материала для системы стропил.

После завершения приготовлений производится выкладывание готовой конструкции из перекрывающих балок и стропильных брусков, после чего отрезаются лишние части брусков. На них делаются необходимые отметки, производится их подгонка под точные требуемые размеры, после чего их крепят между собой при помощи гвоздей.

Аналогичные действия производятся со всеми фермами стропил, при этом следует помнить о необходимости качественного утепление крыши бани.

Далее производится изготовление фронтовых стропил, для чего необходимо соорудить специальные оконные рамки, а также рамки для двери, ведущей на помещение чердака, при ее наличии. Чердачное помещение в бане используется редко, но оно позволяет более комфортно производить осмотр системы стропил на предмет ее прочности и пожарной безопасности, поэтому дверь на чердак лучше оборудовать.

Прежде чем производить закрепление ферм стропил непосредственно на местах, следует проверить их идентичность, для чего можно просто сложить их одной ровной стопкой друг на друга. В случае, если какие-либо фермы выступают за пределы уложенной стопки, их следует переделать или подправить, поскольку такие элементы могут нарушить общую надежность стропильной системы.

Далее на мауэрлате или перекрывающих балках производится разметка, при этом можно повысить надежность, прибив обрезки брусков так, чтобы опорные части ног стропил могли быть установлены в пространство, остающееся между обрезками. Это также позволяет немного ускорить производство работ по монтажу стропильной системы и избежать различных просчетов в расположении и размерах ферм стропил.

Стропильные фронтовые фермы устанавливаются под незначительным углом к центру крыши, эта дополнительная мера предосторожности позволяет сделать несущую конструкцию максимально жесткой, способной выдерживать самые сильные удары ветра. Остальные фермы стропил следует устанавливать на одинаковом расстоянии друг от друга, составляющем 1 метр, после чего производится их сшивание коньковой доской

Далее производится выполнение обрешетки, тип которой выбирается в зависимости от того, какой материал будет использован при покрытии кровли

Остальные фермы стропил следует устанавливать на одинаковом расстоянии друг от друга, составляющем 1 метр, после чего производится их сшивание коньковой доской. Далее производится выполнение обрешетки, тип которой выбирается в зависимости от того, какой материал будет использован при покрытии кровли.
