Котлы для бани

Лучшие зарубежные котлы для бани на дровах с баком

Выбирая котел для бани на дровах, следует подумать и о его безопасности. Отечественные модели чаще энергонезависимы, для зарубежных продуктов необходимо подключение к электричеству

Harvia 20 ES Pro S

Бюджетный вариант финского производителя, который отличается длительным сроком службы, высокой производительностью и удобной эксплуатацией.

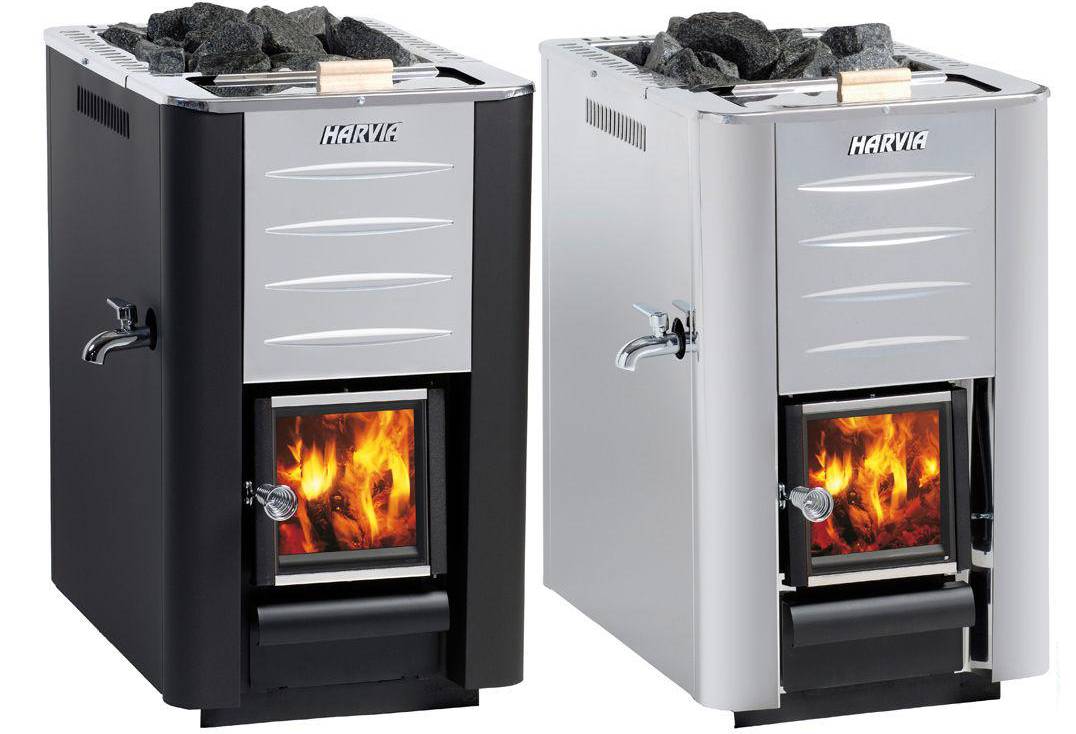

Harvia 20 ES Pro S

Технические характеристики модели:

• Габариты – 430х760х650 мм
• Вес – 75 кг
• Тепловая мощность – 18 кВт
• Диаметр дымохода – 115 мм
• Объем встроенного бака – 20 литров.

Внешний кожух агрегата выполнен из нержавеющей стали, имеется чугунная дверца со стеклом, чтобы дополнить особую атмосферу сауны отблесками огня.

Средняя стоимость печи составит – 39000 рублей.

HARVIA 36 DUO

Особенность данной модели – корпус выполнен из нержавеющей стали, устойчивой к коррозии, что особенно важно при эксплуатации прибора в сауне или бане. Печь устанавливается в парильном отделении, но топка осуществляется из соседнего помещения

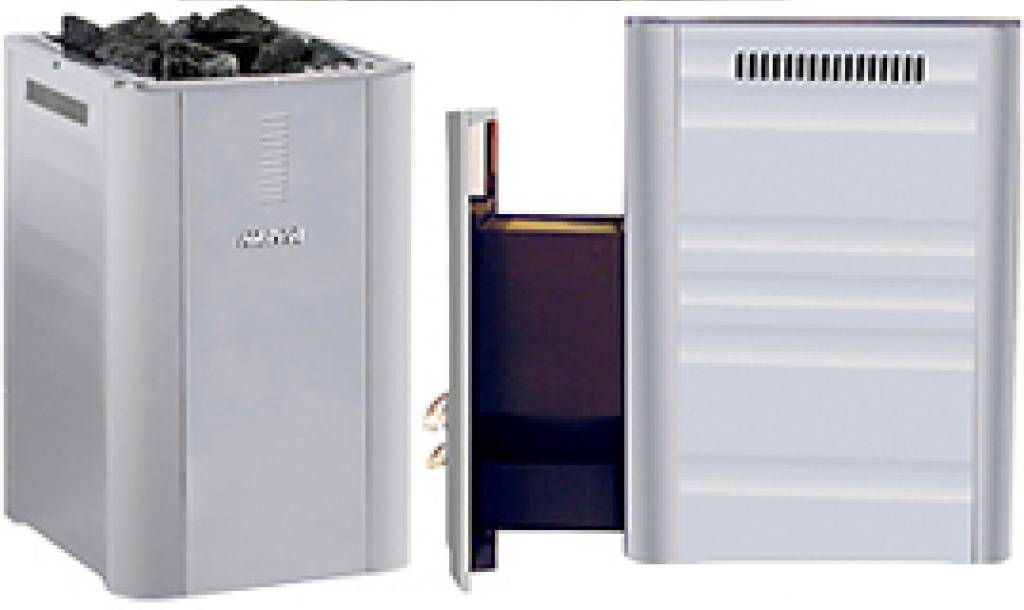

HARVIA 36 DUO

Технические характеристики:

• Габариты – 810х510х510 мм
• Вес без камней – 80 кг
• Тепловая мощность – 31 кВт
• Объем парильни – 14-36 куб.м
• Диаметр дымохода – 115 мм

Средняя стоимость – 89000 руб.

Kastor Karhu 18 PK ES

Модель со встроенным баком от известного финского производителя, который вот уже почти 100 лет поставляет на европейские рынки высококачественные печи для бань и саун. Kastor Karhu 18 PK ES изготовлена из нержавеющего легированного металла, в дверке имеет вставка из жаропрочного стекла.

Kastor Karhu 18 PK ES

Технические характеристики изделия:

• Габариты – 435х695х780мм.
• Объем бака – 26 литров.
• Диаметр дымохода – 135 мм.
• Вес печи – 76 кг.
• Объем парной – до 18 куб. метров.

Средняя стоимость данной модели составит 49000 рублей.

Виды теплообменников

Теплообменники

Теплообменник – устройство, служащее для нагревания воды. Чем эффективнее оно работает (чем больше КПД), тем лучше обогревает отопительная печь, тем выше может быть температура в помещениях. Коэффициент теплоотдачи зависит от материала изготовления и общей площади.

Пример медного теплообменника

Лучше всего делать теплообменники из меди, но этот вариант имеет три существенных недостатка:

• высокая стоимость меди. Для теплообменника нужно большое количество толстостенных медных труб, по существующим сегодня ценам стоимость такого материала может равняться стоимости всего котла;

• сложность изготовления. Сваривать медь можно только в среде инертных газов, сделать это в бытовых условиях невозможно. Еще один способ изготовления медного теплообменника – паяние. К сожалению, такие соединения не отличаются удовлетворительными показателями прочности, особенно в условиях высоких температур;

  Сварка (пайка) меди

• медь под воздействием открытого пламени быстро окисляется, становится непрочной и прогорает.

Теплообменник из медных труб

Для теплообменников в твердотопливных котлах оптимально использовать материалы из углеродистой листовой стали обыкновенного качества толщиной не менее одного миллиметра.

Толстостенные трубы

Важный фактор эффективности работы котла – площадь теплообменника. Здесь есть два варианта решения проблемы.

Трубчатый теплообменник

Цены на теплообменники

теплообменник

Первый. Увеличить внутреннюю площадь топки и за счет этого размеры теплообменника. Вариант хороший, но трудновыполнимый. Большая топка не всегда уместна в банной печи, увеличение ее габаритов вызывает значительные сложности во время изготовления, перерасход материалов и т. д.

Второй. Увеличить площадь теплообменника. Теплообменники могут иметь вид емкостей с плоскими стенками или быть трубчатыми. Второй вариант значительно увеличивает эффективную площадь теплообмена, вода нагревается быстрее, КПД заметно повышается.

Теплообменник – фото

Монтаж печи для бани

Установить современную печь для бани очень просто, но сделать это необходимо грамотно. Именно поэтому специалисты рекомендуют при монтаже изделия пользоваться услугами профессиональных мастеров. При такой установке вы можете не беспокоиться о неправильном расположении элементов конструкции

Специалист не только правильно установит печь, но и примет во внимание ваши пожелания. Вам не придется ничего делать самостоятельно

Установка банной печи и дымохода

Схема устройства дымохода для бани

Мастер прибудет на вызов и сделает всю физическую работу, грамотно установив печь на дровах, а вам останется лишь наслаждаться ее безукоризненной работой. Печи для русской бани на дровах, изготовленные по современным технологиям, монтируются относительно быстро. Они имеют высокую функциональность и прекрасно справляются с поставленной задачей – обогреть баню до комфортной температуры, создать благотворный для организма пар.

Печи для бани на дровах длительного горения – это совершенная новинка. Их секрет кроется в размещении материала, который постепенно подается в топку. При использовании этого типа изделий нет необходимости постоянно подкладывать дрова и следить, чтобы они полностью не перегорели.

Схема установки бака для воды в бане

Схема обкладки металлической каменки кирпичом

Печь на дровах является незаменимым атрибутом современной бани. Она создает особенный микроклимат в помещении, позволяет насладиться комфортным «живым» теплом. Натопить баньку и вдоволь попариться – это может перестать быть мечтой. Воплотить в реальность свои желания так просто, а помогут это сделать современные устройства – печи для бани на дровах. Так что стройте баньку, устанавливайте печку и наслаждайтесь неземными ощущениями!

Знания и навыки

Для начала нужно определиться с топливом, на котором будет работать котел, ведь от этого зависят многие другие параметры.

Если же выбрать, например, газовый котел для бани, это повышает опасность проведения банных процедур. К тому же установка такого агрегата потребует согласования с контролирующими органами.

Поэтому твердотопливные агрегаты – оптимальный выбор. И начать их организацию следует с подготовки схем и чертежей. Некоторые элементы сегодня можно приобрести в строительных магазинах, остальное можно сделать своими руками. А результат можно получить не хуже, чем на фото.

Особенно важно иметь навыки использования сварочного аппарата. Это необходимо, чтобы получить качественный сварной шов, обеспечивающий надежность и долговечность конструкции

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Название камня	Описание
Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

• Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
• Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
• Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
• Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
• Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

По каким критериям стоит сравнивать разные конструкции печей

Важнейшие параметры теплогенератора для бани это:

1. Качество получаемого пара.
2. Наличие топочного тоннеля и его размеры.
3. Конвекторный теплообмен.
4. Мощность на определенную парилку.

Каждый рассмотрим подробнее.

Качество получаемого пара

Поддавать пар в парной нужно при температуре не выше 90 градусов. Не зря, при походе в баню, близкие желают нам «легкого пара». Именно легкий пар считается самым лучшим и оздоравливающим. Это пар с минимальным количеством влажности. При таком не изменяется артериальное давление и легко переносятся высокие температуры.

Структура у «легкого пара» мелкодисперсная, которую можно получить только при нагреве камней до +350 +500 °C. Но нельзя прокаливать камни до такой температуры, иначе в парилке будет выше 110 °C, и парясь размоченным веником можно просто получить ожог.

Для образования “легкого пара” печи укомплектовывают специальными парообразователями. Многие путают его с парогенераторами, которые образуют тяжелый пар от кипящей воды. Парообразователь размещается в конструкции сбоку от топки. Температура в парообразователе повышается быстрее чем в каменке, и первые подачи воды осуществляют туда.

Наличие топочного тоннеля

Топочный тоннель размещают только в качественных конструкциях печи. Его наличие обусловлено несколькими причинами:

1. При сжигании перерабатывается большая часть кислорода. А парильное отделение, где расположена печь, как правило не имеет больших размеров. Лучше если забор кислорода происходит из другой части бани.
2. Топочный канал дает возможность не заносить лишнюю грязь, например от дров, в парилку.
3. Размещая, в топочном тоннеле жаростойкой стеклянной двери позволяет отдыхающим релаксировать и расслабляться наблюдая за живым пламенем. В более дешевых конструкциях дверца глухая.

Конвекторный теплообмен

Печка Российского производителя Ермак с конвектором. Наличие конвектора в печи создает постоянное движение воздушных масс. Постоянно смешиваясь, воздух во всей парилки прогревается равномерно. При наличие конвектора никогда не создастся ситуации когда ноги в бани остывают, а голова перегревается.

Прогревается парилка с конвектором быстрее, так протопить помещение объемом 25 м³ можно за 40 минут.

Правильно выбранная печь для бани всегда имеет в своей конструкции конвектор. Выглядеть конвектор как промежуток между жарким пламенем и каменкой.

Мощность под определенную парилку

Выбор правильной мощности печи важен точно так же, как и самой печи. Для правильного расчета достаточно знать азы теплотехники и математики. Но не каждый занятый человек способен произвести расчеты правильно. Ответственные производители позаботились о своих покупателях и предоставляют готовые таблицы по каждой линейке моделей. остается выбрать подходящую.

Как правильно рассчитать мощность печи и объем парилки, мы уже рассказывали в статье о дровяных печах для бани.

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Это интересно: Инфракрасный теплый пол под плитку: излагаем развернуто

Параметры банных печей из чугуна с выносной топкой

На эффективность работы банной печи влияют такие факторы:

• Производительность или мощность – способность отдавать определенное количество тепла в единицу времени. Мощность зависит от объема металла в корпусе топки, массы камней, конструкции каменки и вида топлива.
• Банные чугунные печи работают на дровах или торфяных брикетах. Не рекомендуется использовать каменный уголь, он горит при температуре свыше 350-400 градусов. Топка чугунных печей углем раскаляет детали докрасна и печи выходят из строя.

Древесный топливный материал должен быть сухим, предпочтительно лиственных пород, быть примерно одинаковым по длине и толщине для равномерного сгорания и теплоотдачи.

Важно! Сырые дрова дымят, не выделяют тепла, при этом в каменке и дымоходе образуются вредные отложения копоти и сажи

• Вынос топки за пределы парной сделает печь безопасней в эксплуатации, поддержит чистоту парного помещения от копоти, горючих газов и предохранит дрова от намокания. На производительность печи такое решение не повлияет, при этом позволит отопить одним агрегатом пространство всей бани.
• От качества чугуна зависит прочность, устойчивость к термоударам и долговечность агрегата.
• Чугунное литье в деталях печи обладает толщиной от 10 до 60 мм. Чем тоньше стенки конструкции, тем быстрее нагреется и остынет банная печь.
• Наличие каминного стекла в топочной дверце придает печи эстетичный вид и позволяет визуально контролировать процесс горения.
• Закрытая каменка накапливает больше тепла, чем открытая и лучше подходит для создания парного эффекта русской бани.

Критерии выбора чугунной печи для русской бани

На рынке представлено многообразие моделей печей для бани из чугуна, схожих по характеристикам, но имеющие существенную разницу в процессе работы.

Для правильного выбора подходящего агрегата обращают внимание на такие параметры:

• Соответствие площади парилки относительно печной производительности. Нецелесообразно устанавливать мощный агрегат в малых помещениях, иначе в бане будет слишком жарко. При понижении объема сжигаемых дров каменка не успеет прогреться до желаемой температуры.
• Установка печи с топочной дверцей непосредственно в парной оправдана, если баня не имеет предбанника или иного смежного помещения.
• Тип каменки выбирают из предпочтений парного эффекта. Закрытая каменка подходит для получения мелкодисперсного легкого водяного пара русской бани, открытая – для ценителей сухого горячего эффекта сауны.
• В конструкцию входит теплообменник для подключения водяного контура и выноса горячего бака отдельно от топливного агрегата.

Важно! Топливники из цельного литого чугуна надежней сборных. Чем меньше стыков соединений, тем выше герметичность топки и её безопасность

Отделка топки природным камнем повышает её теплоотдачу, придает завершенный вид, защищает агрегат от перепадов температур.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

• Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
• Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
• Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Рекомендации

Прежде чем покупать котел, нужно изучить советы профессионалов:

1. Чем меньше у котла функций, тем долговечнее он будет.
2. Высокая стоимость оборудования не говорит о его качестве.
3. Прежде чем покупать котел для бани, нужно выбрать тип парной — финская, русская, турецкая. Зависимо от пожеланий, можно подбирать температурный режим агрегата.
4. Размеры топочной камеры, каменки выбираются зависимо от длительности проведения банных процедур.
5. Чтобы отапливать парилку небольшого размера, не нужно выбирать агрегаты высокой мощности.
6. Котлы с топочным каналом безопаснее для посетителей бани. Можно спокойно находиться в парилке, не опасаясь обжечься о металлические поверхности.

При желании можно собрать банный котел своими руками. Для этого можно использовать разные материалы, дополнить агрегат баком для воды.

При выборе котла для бани нужно учитывать конструкцию, материал из которого он изготавливается, наличие дополнительных функций. Прежде чем покупать оборудование, необходимо точно рассчитать оптимальную мощность, чтобы в банных помещениях было комфортно находиться, парилка быстро прогревалась.

Печи для бани на дровах с баком: достоинства печей на дровах

Печи для бани на дровах с баком имеют множество преимуществ:

• экономически выгодные изделия. Цена на дрова значительно ниже, чем, к примеру, на электричество. Деревянные бани позволяют существенно экономить семейный бюджет при закупке материала;
• устойчивы к попаданию влаги. Печи на дровах, изготовленные из металла, имеют надежную защиту. Камни смело можно поливать водой и при этом не переживать, что произойдет короткое замыкание, которое случается при использовании электрических вариантов;

• уникальная конструкция современных изделий позволяет в кратчайшие сроки подготовить баню к использованию. Печь нагревается на протяжении 30 минут, создавая комфорт в помещении;
• даже небольшие печи способны прекрасно обогреть помещение парилки. Они быстро нагревают воду, доводя ее до комфортной температуры;
• создают особенную атмосферу и прекрасный микроклимат. Дерево является натуральным материалом и при его сгорании освобождается природная энергия, благотворно влияющая на человеческий организм;

• баню, оснащённую печью на дровах, можно построить в любом месте. Это устройство работает автономно. Оно является независимым от электрического снабжения;
• легкий монтаж, не требующий специального оборудования для установки. Печь на дровах металлическая может быть установлена в кратчайшие сроки.

Сегодня можно создать печи для бани на дровах своими руками, но при таком выполнении работы необходимы особенные знания. Кроме того, понадобится инструмент. Прекрасной альтернативой таких печам являются готовые изделия от производителя, обеспечивающие теплом помещение при меньших затратах. Современные изделия имеют красивый вид, они прекрасно подойдут под любое оформление помещения.

Лучшие российские котлы для бани на дровах с баком

Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.

Тамань 10 ТБ

Одна из лучших моделей отечественного производителя «Теплодар», который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу

Тамань 10 ТБ

Технические характеристики:

• Габариты – 702х331х850мм.
• Вес – 46 кг.
• Материал – конструкционная сталь.
• Вид каменки – открытая.
• Диаметр дымохода – 115 мм.
• Объем парной – до 10 куб.

Главное преимущество модели – стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора – в среднем покупка обойдется в 12000 рублей.

Ермак 12

Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов – из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой – футерованная сталь до 6 мм.

Ермак 12

Особенности конструкции:

• Глубина топки – до 500 мм.
• Расположение дымохода – центральное.
• Мощность – 12 кВт.

Средняя стоимость такой печи – 11900 рублей.

Варвара Поленица

Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс – бак съемный, его легко снимать и мыть.

Варвара Поленица

Технические характеристики прибора:

• Мощность – 18 кВт.
• Емкость камеры сгорания – 0, 075 м. куб.
• Топливо – дрова.
• Габариты – 860х450х720 мм.
• Масса – 120 кг.
• Внутренний объем дымохода – 110мм.
• Объем парилки – 24 куб. метра.
• Емкость навесного бака – 50 литров.

Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.

Ну и, конечно, не стоит забывать о таком главном плюсе – это доступная стоимость – средняя цена изделия составит 18000 рублей.

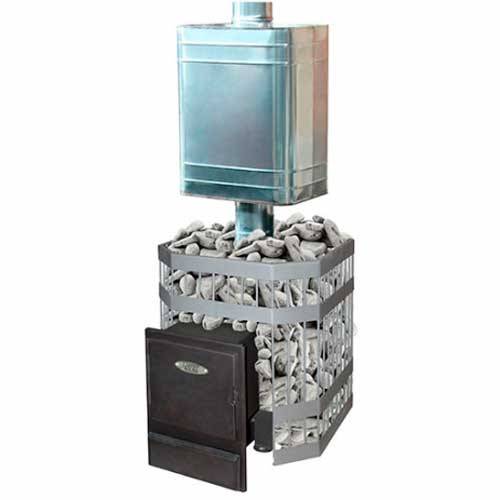

Вулкан Эльбрус 26 Стандарт

Компактная печь на дровах, в которой предусмотрен бак для воды, стальная турбо-топка, оптимизирующая процесс горения до полного сжигания топлива с максимальным выделением тепла.

Вулкан Эльбрус 26 Стандарт

Технические характеристики:

• Габариты – 720х500х800 мм.
• Объем парилки – до 26 куб.м.
• Объем бака – 35 литров.
• Диаметр дымохода – 110 мм.
• Материал топки – сталь.
• Вес – 90 кг.
• Толщина металла – 10мм.

Среди преимуществ данной модели выделим следующее: наличие зеркальной металлической дверцы, удобное прочистное отверстие, оснащение дополнительными ребрами жесткости, тройной защитой от инфракрасного излучения.

Средняя стоимость прибора составит 24000 рублей.

ВИДЕО: 10 секретов банной печи

Как сделать котел для водяного отопления?

Конечно, в магазине можно без труда купить готовый котел с водяным контуром, но цены на подобные агрегаты достаточно высокие. Гораздо дешевле и выгоднее сделать их своими руками.

Определиться с расположением котла нужно заранее, т. к. агрегат имеет большой вес. Обычно под него заливают дополнительный слой бетона.

Нужно сразу же решить, на каком топливе будет работать котел, какой размер нужен для конкретной бани и т. д. Перед тем, как начинать какие-либо работы, нужно подготовить подробный чертеж с указанием всех размеров.

Для изготовления котлов рекомендуется использовать листовую сталь, толщина которой 4-5 мм. Конечно, лучше будет жаростойкая нержавейка, но она стоит дорого. Можно также использовать металлическую бочку, но этот вариант считается менее надежным.

Для контуров отопления и патрубки понадобятся трубы, диаметром 32 мм и более. Хорошим вариантом будут оцинкованные трубы, стыки которых герметизированы льняной паклей.

Как сделать котел для бани своими руками из стальной бочки?

Для его изготовления необходимо вырезать дно бочки и вместо него приварить металл толщиной 5 мм. Необходимо проследить, чтобы получилась надежная и герметичная конструкция.

После необходимо выше дна на 3-5 см сделать болгаркой два отверстия 15х10 см, они нужны для того, чтобы монтировать дверцы поддувала и зольника. Дверцы необходимо приварить к петлям.

На 5-7 см выше зольника внутрь бочки нужно приварить колосник. Его можно сделать из листа металла, в котором предварительно необходимо подготовить отверстия для забора воздуха и высыпания золы. Другой вариант – вставить арматурную сетку.

Выше на 5-10 см колосника сделать вырез под дверцу 25х40 см для закладки дров.

Над топкой находится каменка. Ее высота должна составлять примерно 1/3 высоты бочки, без учета зольника.

Между топкой и каменкой необходимо сделать перегородку с отверстиями, но чтобы в них не могли провалиться камни. Т. к. сверху каменки будет бак для воды, нужно сделать дверцу, через которую будут добавляться камни, а также во время нахождения парной вы сможете полить их водой, чтобы увеличить количество пара.

Бак для воды должен быть герметичным, не должно быть никаких протечек. По центру перегородки между каменкой и баком необходимо сделать отверстие диаметром примерно 10 см и приварить к нему отрезок трубы для дымохода высотой в 2 раза больше, чем высота бака для воды. Через дымоход будет проходить горячий воздух, он и будет обогревать воду в баке.

Рекомендуем прочитать:

Дровяные печи для бани: их преимущества перед другими

Верхнюю часть бака лучше сделать в виде крышки, чтобы в него было удобно заливать воду. Бак должен быть подключен к контуру трубопровода: в нижнюю часть емкости должна поступать холодная вода, которая при нагревании поднимается.

После нужно проверить работу котла, если все в порядке, то можно делать трубную разводку по всей бане.

Как сделать котел для бани из листового металла?

Этот вариант дороже, но он более надежен. Котел из листов металла делается аналогично котлу из бочки: расположение элементов такое же.

Необходимо собрать котел нужных размеров, сделать изоляцию стыков от дыма из асбеста. У такого котла объем топки на 30-50% больше, чем объем каменки.

Стенки котла будут перегреваться, чтобы продлить срок их службы, рекомендуется обложить его кирпичной кладкой, для этого подойдет огнеупорный кирпич. Между кладкой и металлическим коробом нужно оставить зазор и уплотнить его базальтовой ватой.

Преимуществом такого котла является возможность вынести топочную дверцу в предбанник или комнату отдыха. В этом случае дверцу лучше сделать из закаленного стекла, тогда вы сможете насладиться видом огня.

Принцип действия

Такие печи работают по следующей схеме: в топливник кладут и разжигают дрова, топливо, выделяющие тепло. Так как горячий воздух намного легче холодного, он поднимается через каменку и раскаливает камни. Они сильно нагреваются и определенное время удерживают нужную температуру в помещении.

При работе с некоторыми устройствами приходится часто подкидывать дрова, так как они быстро сгорают и комфортная температура держится непродолжительное время. Дрова обычно разжигают снизу.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.

Лучше всего использовать полена из берез и ольхи, торфяные брикеты или каменный уголь. Дровами топить только сухими, чтобы ускорить процесс нагревания помещения. Хвойную древесину не рекомендуется использовать, ведь она выдает много сажи, загрязняющей дымоход.

Газовые котлы

Экономичность и удобство использования – главные преимущества газовых котлов. Не надо покупать, таскать, пилить, колоть и хранить дрова. Природный газ – относительно дешёвое топливо. При этом никаких проблем с чисткой дымоходов, отсутствует копоть и сажа, не надышишься гарью.

Экономичность и удобство использования – главные преимущества газовых котлов.

Использование ограничивается недоступностью газовых сетей. Проводить газ – занятие не из дешёвых, особенно для бани. Возможно применение баллонного газа для небольших бань и редкого использования. По стоимости баллонный газ дороже магистрального.По возможности используют отопительную систему существующего дома. Централизованное отопление – простой способ обогреть баню и подвести горячую воду, но не всегда он возможен.В проекте бани предусматривают отдельное помещение под котельную. Для отопления помещений и подогрева воды используют двухконтурные газовые котлы с принудительным оборотом теплоносителя циркуляционным насосом. Заданная температура регулируется термостатом.Предпочтительнее устанавливать простые энергонезависимые котлы с ручным пьезорозжигом и естественной тягой. Дорогие «навороченные» – это не для бани.Газовые котлы для парной конструируют по принципу твёрдотопливных с установкой в топочном пространстве газовых горелок. За счет отсутствия колосника и зольного ящика уменьшается топочное пространство. Стенки топки не испытывают местного перегрева. Объем поддона для камней увеличивается.Сложные узлы газового котла – автоматика и подключение горелки, выносятся в предбанник и закрываются декоративными дверцами.

Чертежи самодельного котла

Применяемое расположение теплообменников для подогрева воды:

• внутренний;
• на дымоходе.

Теплообменник на дымоходе увеличивает КПД. Внутренний теплообменник более мощный.Разработаны и продаются котлы напольного типа для установки непосредственно в парной.Недостаток установки газового оборудования – необходимость согласования в соответствующих контролирующих органах.
