Виды солнечных коллекторов для отопления дома

Вакуумные коллекторы

Откачивать воздух из плоского ящика не имеет смысла, конструкция окажется чересчур хрупкой. Поэтому в вакуумных коллекторах используются параллельно расположенные трубчатые стеклянные элементы, собираемые в модуль. Трубки сделаны по принципу термоса и изготовлены из высококачественного оптического стекла. Внутреннюю часть трубки иногда гранят или делают U-образной. Конечно, по сравнению с плоскими панелями, такие модули получаются сложнее и дороже, но вакуумные коллекторы собирают тепла примерно в 1,2—1,4 раза больше, хорошо работают зимой, к тому ж е способны получать энергию от рассеянного и отраженного света (в облачную погоду и от снежного наста). Существуют различные конструкции модулей: в простых для замены трубок при их повреждении придется сливать теплоноситель из системы, более сложные допускают замену «на ходу». Прялюпроточные вакуумные коллекторы. Внутрь стеклянной колбы устанавливается коаксиальная медная трубка с приваренной абсорбирующей пластиной. Холодный теплоноситель течет по внутренней части трубки, в ее конце перетекает во внешний контур, нагревается, перетекает в магистральную трубу модуля, а затем и в общую магистраль. Вакуумные коллекторы с принципом «тепловой трубы». Стеклянная колба такая же, а вот принцип работы совершенно иной. Внутри герметичной медной или стеклянной тепловой трубки находится небольшое количество жидкого теплоносителя: воды, антифриза или аммиака. Чтобы уменьшить температуру кипения, из трубки можно откачать часть воздуха. Один конец трубки выводится наружу и вставляется в теплообменник. Нагретый теплоноситель вскипает, пар поднимается наверх, передает тепло воде, конденсируется и стекает обратно. Это наиболее технически совершенная на данный момент конструкция, к тому же замена трубок при необходимости очень проста. Единственное ограничение — такие коллекторы нельзя устанавливать горизонтально, собирающая магистраль должна находиться выше трубок.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях  Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега – при правильной установке занимает не больше времени, чем расчистка от снега дорожек. Чистка солнечных батарей от снега – при правильной установке занимает не больше времени, чем расчистка от снега дорожек

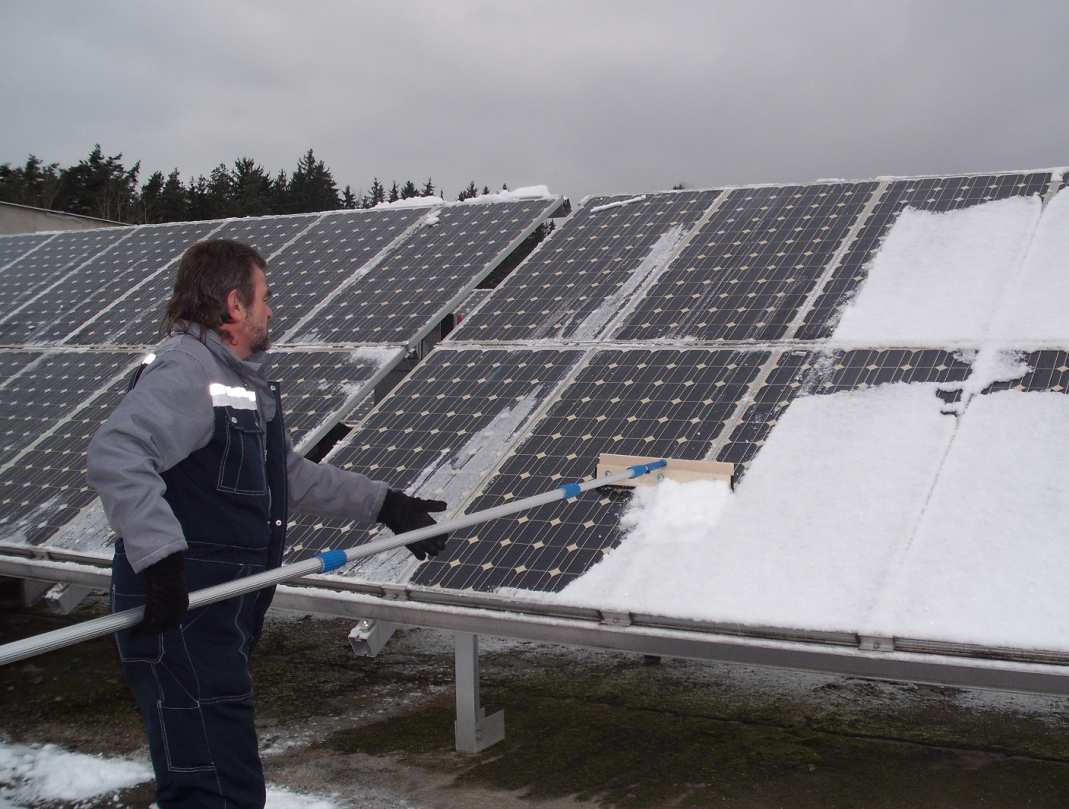

Чистка солнечных батарей от снега – при правильной установке занимает не больше времени, чем расчистка от снега дорожек

  1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
  2. Если снег закрывает солнечные панели, они не могут производить электричество – но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
  3. Морозная солнечная погода повышает выработку энергии солнечными батареями.  Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 37386 раз(а)!

Солнечный коллектор с вакуумной трубкой

КПД солнечных тепловых коллекторов:

Мощность и эффективность панели определяются частично ее скоростью поглощения, а частично ее излучательной способностью. Это означает не только количество тепла, которое он может собирать, но и количество, которое он будет излучать (или терять) до того, как оно будет доставлено к месту назначения.

Более ранние модели имели высокие коэффициенты поглощения в диапазоне 90-95% (эффективность поглощения солнечного излучения), но у них также были коэффициенты излучения в диапазоне 55-95% (излучение энергии в виде теплового излучения.

В этих моделях также использовалась стандартная черная печная краска, в то время как панели теперь имеют покрытия, специально предназначенные для поглощения и сохранения тепла.

Несмотря на то, что современное поколение тепловых коллекторов на рынке сейчас очень эффективно, их «конкуренция» в области солнечной энергетики в области солнечной энергетики опережает достижения в области солнечной энергетики и влияет на возврат инвестиций. Это не означает, что качество и эффективность солнечных тепловых панелей почему-то ухудшается, просто существует мнение, что ваши солнечные доллары лучше инвестировать в покупку фотоэлектрических солнечных батарей и использование энергии, которую они генерируют, для нагрева воды с помощью традиционный водонагреватель. Это связано с постоянно прогрессирующими технологиями и снижением затрат в фотоэлектрической промышленности, в то время как технология и стоимость солнечного теплового сбора оставались довольно неизменными в течение того же периода. Они все еще хороши, проблема в том, что конкуренция продолжает улучшаться.

Идея, лежащая в основе этой философии, заключается в том, что во времена, когда горячая вода не нужна, панель не остается неподвижной и не представляет никакой ценности. Если бы ваша солнечная установка была фотоэлектрической, а не тепловой, солнечная радиация всегда поглощалась бы для одного или другого использования; для питания других устройств, храниться в батареях или быть возвращены в сеть для кредита. Трудно отрицать логику, стоящую за этим; Тем не менее, существуют ситуации, когда солнечная энергия полезна, поэтому мы опишем варианты.

2 Основные виды устройств

Гелиоустановки можно разделить на несколько типов, зависящих от их конструкции. Самые популярные — плоскопластинчатые солнечные коллекторы для дома. Их основные составные части:

  • абсорбер — пластина, улавливающая солнечные лучи;
  • прозрачное покрытие;
  • теплоизоляция, находящаяся на нижней поверхности.

Предпочтительнее выбирать абсорберы, которые сделаны из меди, прекрасно проводящей тепло. Сверху пластины покрывают специальным покрытием на основе чёрного никеля или оксида титана, хотя в самых дешёвых вариантах может использоваться и обычная чёрная краска.

https://youtube.com/watch?v=9eCJvdirj5s

Покрытие, пропускающее свет, изготавливают из закалённого стекла, в котором почти нет металлических примесей, или из профильного рифлёного листа из поликарбоната.

Чтобы конвекция не вызывала теплопотери, все щели между корпусом коллектора и прозрачным покрытием нужно тщательно загерметизировать. Существует два типа таких конструкций:

  1. 1. Воздушные — в качестве теплоносителя используют воздух, который непосредственно примыкает к абсорберу с одной или двух сторон.
  2. 2. Жидкостные (с применением воды, антифриза, масла) — в них теплоноситель подаётся при помощи специальных трубок, сделанных из меди или алюминия.

Второй распространённый тип тепловых коллекторов для отопления — вакуумные. Они куда дороже, но эффективнее собирают энергию. Абсорбером в таких устройствах является трубка, внутри которой протекает теплоноситель. Множество этих элементов собрано и находится в круглом прозрачном кожухе, в котором поддерживается вакуум.

Чтобы повысить производительность таких устройств, можно использовать отражатели света с вогнутой зеркальной поверхностью, которые собирают непойманные лучи и направляют их в сторону коллектора. Дополнительным способом увеличения производительности может стать установка системы слежения за солнцем.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

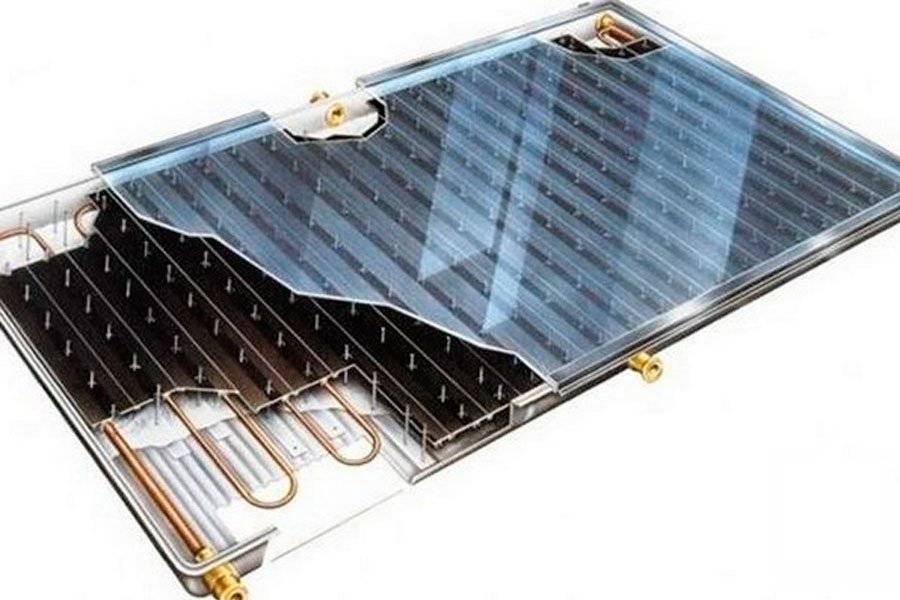

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Устройство гелиоустановки

Солнечные коллекторы для отопления и создания горячего водоснабжения дома состоят из следующих компонентов:

  • устройство для нагрева воды или другого теплоносителя;
  • аккумулятор тепловой энергии;
  • контур для перемещения тепловой энергии теплоносителем.

Солнечный коллектор для обустройства отопления представляет собой систему трубок с теплоносителем, в качестве которого выступает воздух, вода, пропилен-гликоль или любая другая незамерзающая жидкость. В качестве аккумулятора тепловой энергии выступает емкость со змеевиком, по которому циркулирует поступивший из коллектора теплоноситель. Тепловой контур служит для объединения устройства нагрева воды, воздуха или антифриза с аккумулятором тепла.

Принцип работы

Солнечная энергия попадает в коллектор, где нагревает теплоноситель, который циркулирует в гелиоустановке. После нагрева он попадает в аккумулятор тепла, где происходит теплообмен между змеевиком и водой. Нагретая вода из аккумулятора поступает в систему отопления или горячего водоснабжения дома.

Циркуляция воды в гелиосистеме происходит самотеком или при помощи циркуляционного насоса (в зависимости от назначения системы и способа установки бака-аккумулятора по отношению к коллектору).

Если брать в расчет, что гелиосистема будет использоваться только для горячего водоснабжения, то кроме солнечного коллектора и аккумулятора тепла больше ничего не нужно. Если систему планируется использовать для отопления дома, то для прокачки теплоносителя через радиаторы может потребоваться насос.

Разнообразие установок

Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:

вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;

Вакуумный коллектор

плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;

Плоский коллектор

воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;

Воздушный коллектор

трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;

Трубчатый коллектор

подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.

Подвижные солнечные батареи

Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.

Как сделать солнечный коллектор из старого холодильника

Подготовка

В первую очередь для создания данной системы отопления вам понадобится найти старый холодильник со змеевиком. Потом вам нужно его извлечь. Если же старого холодильника под рукой нет, то змеевик можно сделать своими руками из медных или стальных трубок.

Для создания полноценного самодельного коллектора вам также понадобятся такие материалы:

Также понадобится ёмкость для воды. Лучше всего использовать бочку достаточной для вашей системы ёмкости. Также нельзя упускать из вида трубы для слива и подачи.

Внимание. Подберите для конструкции надёжные и удобные вентили

С помощью всех этих нехитрых материалов, которые можно добыть в гараже, вы сделаете надёжный самодельный солнечный коллектор для отопления дома. Он сможет обеспечить необходимую вам температуру внутри помещения.

Делаем коллектор

Чтобы сделать самодельное отопление необходимо чётко следовать инструкции. Это позволит получить ожидаемый результат с наименьшими трудозатратами. Алгоритм создания конструкции состоит из следующих действий:

Промойте змеевик. Внутри конструкции не должно остаться антифриза. Вокруг самодельного змеевика соорудите каркас. Его основой могут выступить обычные рейки. Габариты конструкции напрямую зависят от параметров устройства. Коврик должен соответствовать, сделанному вами каркасу

Очень важно, чтобы змеевик был установлен не впритык, а имел некоторое пространство для работы. На резиновый коврик необходимо положить фольгу

После того как фольга будет положена самодельный змеевик фиксируется посредством хомутов. Их можно добыть с того же холодильника. Закрепить хомуты лучше всего посредством винтов. В самодельной конструкции необходимо сделать несколько отверстий. Через них будут выходить трубки змеевика Крайне важно укрепить дно. С этой задачей идеально справятся рейки. Лучше всего их зафиксировать с обратной стороны. Установите сверху стекло. В качество исходного материала можно использовать старое окно. В крайнем случае его можно приобрести в строительном магазине. Для фиксации стекла подойдёт обычный скотч. Для большей надёжности периметр можно укрепить парочкой шурупов.

Теперь самодельный солнечный коллектор сделан. Как результат вы получаете полноценное отопление дома, позволяющее вам самостоятельно регулировать температуру внутри. Главным его достоинством является высокая степень автономности.

Но чтобы собранная самодельная конструкция для отопления дома показала достаточную эффективность, её ещё необходимо правильно установить. Панель должна быть обращена к югу. Нормальным считается наклон в 15-20 градусов.

Внимание. Идеальным считается угол наклона, составляющий 35 градусов

Относительно места установки. Идеально для самодельной конструкции подходит крыша дома. Но возможны и альтернативы, к примеру, панели можно установить на участке. Но эффективность такого отопления будет намного ниже.

Если же вы решите установить самодельный коллектор во дворе дома, то необходимо позаботиться о наклонных опорах. В противном случае отопление будет неэффективным. Угол не менее чем в 15 градусов нужен для того, чтобы на стекле не скапливались осадки. Из-за них происходит преломление света, и устройство хуже работает.

Создать самодельный солнечный коллектор не так-то уж и сложно. Несмотря на это он позволяет обеспечить отопление дома даже в зимний период при условии внесения некоторых технических модификаций в основное устройство.

Обсудить статью на форуме

Как вам статья?

Мне нравитсяНе нравится

Оценка эффективности

А теперь давайте попробуем оценить, насколько выгодно и эффективно отопление солнечными коллекторами. В качестве примера я использую собственный дом. Его отапливаемая площадь равна 155 квадратным метрам, что с учетом севастопольского климата и качества утепления дает потребность в суммарной мощности системы отопления в 15 кВт. Энергопотребление за сутки составит 15х24=360 кВт·ч тепла.

Расчет площади коллекторов

С учетом сезонных колебаний инсоляции квадратный метр земной поверхности на широте Севастополя получает в среднем 5 киловатт-часов тепла в сутки. В холодное время года, во время отопительного сезона, инсоляция снижается примерно на четверть — до 4 кВт·ч/м2. С учетом реального КПД коллектора с квадратного метра его площади можно получить не более 4*0,8=3,2 киловатт-часа тепловой энергии в сутки.

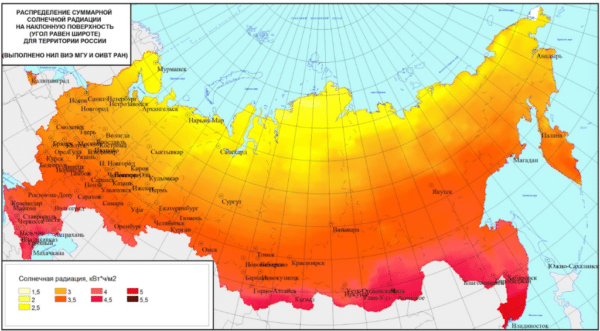

Уровень инсоляции для разных областей России.

Стало быть, полная площадь коллекторов должна быть не менее 360/3,2=112,5 м2. При стоимости одного источника тепла площадью 2 квадрата в 20000 рублей (типичная цена недорогого плоского коллектора) расходы только на покупку коллекторов составят (112,5/2)х20000=1125000 рублей.

Дорого?

Не то слово.

Кроме того:

  • Расходы дополнительно увеличатся, поскольку тепло нужно будет накапливать. Теплоаккумулятор, узел смешения и разводка отопления будут отнюдь не бесплатными;
  • Система не будет энергонезависимой. Энергию будут круглосуточно расходовать циркуляционные насосы, а в сильные холода по ночам понадобится использование дополнительных источников энергии (ТЭНов, электрокотла, твердотопливного котла и т.д.), которые не позволят теплоносителю замерзнуть.

Примерно так должна выглядеть крыша дома с автономным солнечным отоплением.

Расчет периода окупаемости

Быть может, дорогостоящий солнечный коллектор для дома быстро окупится?

Давайте подсчитаем период окупаемости того же плоского коллектора площадью два квадрата, производящего 6,4 кВт·ч тепла в сутки. В качестве отправной точки возьмем источники самого дорогого (электрокотел) и самого дешевого (газовый котел) тепла.

Произведенный электрокотлом киловатт-час энергии обходится в ценах начала 2017 года примерно в 5 рублей. Ежесуточная экономия на электричестве при использовании одного плоского коллектора составит 6,4*5=32 рубля, период окупаемости — 20000/32=625 дней, или чуть меньше двух лет.

Электрокотел — источник самого дорогого тепла. Киловатт-час обходится более чем в 5 рублей.

Если основной источник тепла — газовый котел, то киловатт-час энергии будет обходиться уже в 70 копеек (0,7 рубля). Суточная экономия от одного коллектора будет равной 6,4*0,7=4,48 рубля, а период окупаемости вырастет до 20000/4,48=4464 дней, или 12 лет. С учетом среднего срока службы коллектора в 10-15 лет это означает «никогда».

Выводы

Вот какие выводы я сделал лично для себя:

  1. Отопление дома только от солнца обойдется непомерно дорого на фоне альтернатив. Тепловые насосы и их разновидность — инверторные кондиционеры — в качестве источника тепла выглядят куда интереснее;

Основной источник тепла в моем доме — инверторные кондиционеры. Они работают на обогрев при уличной температуре до -25 °С, чего вполне достаточно для Крыма.

Тепловая мощность бытового теплового насоса на фото — 4100 ватт, потребляемая — 980.

  1. В качестве дополнительного источника тепла солнечный коллектор можно использовать только в том случае, если у вас нет магистрального газа. Он действительно несколько сократит ваши расходы на отопление, но не сделает его бесплатным.

Солнечные коллекторы вполне могут использоваться в качестве дополнительного источника тепла, уменьшая расходы на энергоносители.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

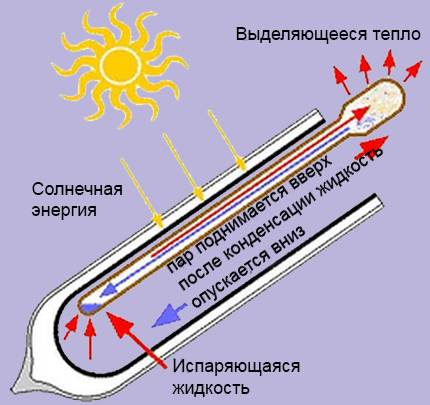

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления
