Система отопления частного дома на солнечных панелях и батареях

Плюсы и минусы альтернативной отопительной системы

Достоинств у солнечной системы обогрева не так много, но каждое из них весомо и может стать причиной для частных экспериментов:

  • Экологические достоинства. Это безопасный для жильцов дома и окружающей природы, чистый источник тепла, не требующий применения традиционных видов топлива.
  • Автономность. Владельцы систем абсолютно не зависят от цен на энергоносители и от экономической обстановки в стране.
  • Экономичность. При сохранении традиционной отопительной системы появляется возможность снизить затраты на оплату горячего водоснабжения.
  • Общедоступность. Для установки солнечных систем не нужно разрешения из государственных инстанций.

Но существует и неприятные моменты, способные испортить общую картину. Например, для определения эффективности работы системы потребуется продолжительный период – не менее 3 лет (при условии, что солнечной энергии достаточно и она используется активно).

Установка только солнечных модулей потребует больших вложений: самые дешевые кремниевые панели обойдутся не менее 2200 руб. за штуку, а поликристаллические шестидиодные элементы первой категории – до 17000 за штуку. Подсчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

  • высокие цены на оборудование, необходимое для запуска системы в эксплуатацию;
  • прямая зависимость количества произведенного тепла от географического положения и погоды;
  • обязательное наличие резервного источника, например, газового котла (на практике зачастую резервной оказывается гелиосистема).

Чтобы добиться большей отдачи, приходится регулярно следить за исправностью коллекторов, очищать их от мусора и беречь от образования наледи в заморозки. Если температура часто опускается ниже отметки 0ºС, нужно позаботиться о дополнительной теплоизоляции не только элементов гелиосистемы, но и дома в целом.

Из чего состоит солнечная батарея

Воздушный солнечный коллектор своими руками собирается из следующих компонентов:

  • Панели для сбора энергии,
  • Аванкамеры,
  • Накопителя.

По виду система напоминает радиатор, состоящий из труб и расположенный в контейнере с лицевой панелью, выполненной из стекла. Жидкость циркулирует в устройстве: сначала она нагревается с помощью батарей, затем направляется в аванкамеру. В ней теплая струя направляется в накопитель, а холодная – к батареям. Из накопителя жидкость направляется в сеть тепло- и водоснабжения.

В россии пока не очень развит такой вид энергетики

Механизм функционирует по термосифонному принципу. Нагреваясь, молекулы воды увеличиваются в размерах и выталкивают своим объемом холодные потоки. Поэтому для функционирования устройства не требуется насосная станция, используются естественные свойства теплоносителя.

Тонкости установки

Рекомендации по монтажу коллектора:

  1. Внизу конструкции рекомендуется закрепить клапан дренажа для оттока излишков воздуха;
  2. Выполняется утепление всех труб, в которых находится горячая вода;
  3. Монтируется специальный клапан, который останавливает циркуляцию теплоносителя при резкой отрицательной температуре. Это нужно, чтобы солнечный водонагреватель не вышел из строя.
  4. В местах потребления воды рекомендуется сделать смесители, так как вода бывает очень горячей.

ПОСМОТРЕТЬ ВИДЕО

Солнечный коллектор для отопления дома станет прекрасной альтернативой обычным системам обогрева, а постепенно, возможно, вы сможете вовсе отключить все альтернативные источники тепла.

солнечные батареи для частного дома
солнечный коллектор для отопления дома
солнечный водонагреватель
вакуумный солнечный коллектор
солнечные системы
солнечное отопление

солнечные батареи для дома
для отопления
солнечный коллектор своими руками из поликарбоната
солнечные коллекторы для отопления дома
солнечные коллекторы своими руками
солнечные водонагреватели своими руками
солнечное отопление частного дома своими руками
солнечное отопление частного дома
солнечные коллекторы для нагрева воды
аванкамера
воздушный солнечный коллектор своими руками
солнечный нагреватель воды
своими руками
отопление солнечными коллекторами
солнечный коллектор своими руками для отопления
воздушный коллектор
схема
солнечная система своими руками
солнечные водонагреватели для отопления
вакуумный солнечный коллектор своими руками
устройство
энергия
установка
система

По делам и оценка

Стоимость плоского коллектора зависит от сборки, размера, качества специальных покрытий и стекла. На цену вакуумного коллектора влияет диаметр и длина стеклянных трубок. Чем больше трубки, тем мощнее и дороже коллектор. Имеет значение и тип внутренних теплопроводников: дешевле нагревательные трубки, передающие тепло, дороже — образующие внутренний контур передачи тепла U-трубки.

Для нагрева воды в теплое время года более выгодны пассивные системы, а для солнечного отопления и круглогодичного нагрева воды годятся только активные. Активная система нагрева воды — более сложная и дорогая, чем пассивная, но она и более эффективная, поскольку обеспечивает использование солнечных коллекторов зимой. В этой конструкции бак с водой находится внутри помещения, на крышу выведены

только солнечные коллекторы, теплоноситель прокачивается насосом. В пассивной системе солнечный коллектор объединён с баком с водой в единую схему водонагревателя, холодная вода подается под напором снизу и греется путем естественной конвекции. Такая система — проще по конструкции, легче устанавливается и дешевле активной, но подходит разве что для летней дачи. На зиму воду нужно сливать, чтобы не разморозить коллектор.

Преимущества отопительной системы на солнечных батареях

Можно отметить несколько достоинств солнечных батарей для отопления дома:

  • Круглый год ваш дом обеспечен необходимым теплом. Также можно регулировать температурный режим в доме по своему усмотрению.
  • Тотальная независимость от жилищно-комунальных служб. Теперь вам не придется платить огромные счета за отопление.
  • Солнечная энергия – это такой запас, который можно использовать на различные нужды бытового характера.
  • У таких батарей очень хороший эксплуатационный срок. Они редко выходят из строя, поэтому не придется беспокоиться о том, что необходим ремонт или замена некоторых компонентов.

Есть некоторые нюансы, на которые стоит обратить внимание перед тем, как остановить свой выбор на данной системе. Ведь такая система может подойти не для всех. Во многом качество такой отопительной системы зависит от географии проживания

Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит

Во многом качество такой отопительной системы зависит от географии проживания. Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит.

Продолжительность солнечного сияния на территории России

Для того чтобы снабдить дом необходимым количеством тепла, потребуется от 15 до 20 кв. метров площади солнечных батарей. Один квадратный метр выделяет в среднем до 120Вт.

Для того чтобы получать около 500кВт тепла в месяц, нужно чтобы в месяце было около 20 солнечных дней.

Обязательным условием является установка солнечных батарей на южную сторону крыши, так как на нее распространяется больше всего тепла. Для того чтобы отопление от солнечных батарей было максимально эффективным, угол наклона крыши должен составлять около 45 градусов. Желательно, чтобы возле дома не росли высокие деревья и не находились другие предметы, которые могут создавать тень. Стропильная система дома должна обладать необходимой прочностью и надежностью. Так как солнечные батареи не совсем легкие, нужно позаботиться о том, чтобы они не нанесли вред зданию и не спровоцировали разрушительные процессы. Вероятность обрушения возрастает зимой, так как в это время на крыше, помимо тяжелых батарей, будет накапливаться снег.

Солнечные батареи как правило размешают на крыше дома

Несмотря на то, что солнечные батареи стоят довольно дорого, они все больше набирают популярность. Их используют даже там, где климат не слишком жаркий. Такую систему можно использовать и в качестве дополнительного отопления дома. Наиболее эффективны такие системы в летние месяцы, когда солнце светит почти каждый день. Однако не стоит забывать о том, что дом необходимо отапливать преимущественно в зимние месяцы.

Активное отопление солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка: на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке)

Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

  • Пластину часто засыпает снегом, особенно в безветренную погоду.
  • Имеют место большие теплопотери из-за низкой температуры.
  • Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

  • Снег на нем задерживается редко, только при сильном обледенении.
  • Безвоздушное пространство позволяет сохранить 95% энергии.
  • Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

  • региона, в котором эксплуатируется оборудование;
  • нужд владельца — ГВС, отопление или то и другое;
  • роли коллектора — основное это оборудование или дополнительное;
  • места установки и уровня наклона конструкции;
  • площади помещения;
  • сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

  • Установить дополнительный резервуар для горячей воды.
  • Использовать излишки для подогрева бассейна.
  • Сбросить нагревшуюся воду небольшими порциями в грунт.
  • Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Интегрированная система (с тепловыми трубками).

Особенности

— Средняя эффективность в течении дня превышает 50%. — Быстрый ввод в работу; перенос тепла в тепловых трубках производится только в одном направлении. — Система рассчитана на давление воды в 6 бар, что позволяет ей работать напрямую с городской системой водоснабжения. — Отсутствие нагреваемой воды в вакуумной трубе обеспечивает сохранение работоспособности водонагревателя в случае повреждения отдельных труб. — Полиуритановая пена обеспечивает высокоэффективную изоляцию накопительного бака. — Простая конструкция обеспечивает легкую сборку и установку всей системы; модульная конструкция позволяет создавать системы различной тепловой мощности. — Солнечный водонагреватель может работать круглый год даже в холодной климатической зоне. — Возможна установка дополнительного электронагревателя. — Срок службы солнечного коллектора (водонагревателя) превышает 15 лет.

Технические характеристики солнечных коллекторов Weswen

Технические параметры: Накопительный бак состоит из: — внешняя оболочка: сталь толщиной 0,4мм — накопительный бак: SUS304 толщиной 1,5мм — полиуретановая изоляция 50мм Рабочее давление: 6 бар. Эффективность: ≥55% (зимой ≥42%). Рабочая температура: 60°C ~ -35°C. Тип вакуумных труб: 58мм*1800мм. Срок службы: 15 лет. Сечение входа/выхода:3/4″.

МодельТип трубыТепловая трубкаПоверхность активного нагрева абсорбера, м2Угол наклонаЕмкость бака, л
солнечный водонагреватель WUAC-100H∅58мм*1800мм*10шт.Да1,4745°/38°/25°80
солнечный водонагреватель WUAC-120H∅58мм*1800мм*12шт.Да1,76445°/38°/25°100
солнечный водонагреватель WUAC-150H∅58мм*1800мм*15шт.Да2,20545°/38°/25°135
солнечный водонагреватель WUAC-180H∅58мм*1800мм*18шт.Да2,64645°/38°/25°150
солнечный водонагреватель WUAC-200H∅58мм*1800мм*20шт.Да2,9445°/38°/25°165
солнечный водонагреватель WUAC-240H∅58мм*1800мм*24шт.Да3,52845°/38°/25°200
солнечный водонагреватель WUAC-300H∅58мм*1800мм*30шт.Да4,4145°/38°/25°250

Установка домашней солнечной электростанции

Самое простое решение, которое сразу приходит на ум – обратиться в компанию, которая специализируется на продаже и установке солнечных генераторов. Такое решение имеет массу преимуществ – специалисты смогут подготовить индивидуальный проект, наиболее подходящий для конкретных условий эксплуатации, а на приобретенное и установленное оборудование будет выдана гарантия. Недостаток подобного решения – слишком высокая стоимость работ.

Впрочем, собрать домашнюю солнечную электростанцию можно и самостоятельно, но для этого потребуется немалый опыт, а также солидные затраты труда и времени. Кроме того, нужно будет разобраться в том, какие элементы нужны для обустройства системы, и как они взаимодействуют между собой.

Набор элементов для монтажа солнечного отопления выглядит следующим образом:

  • Комплект солнечных модулей;
  • Аккумуляторная батарея;
  • Контроллер заряда;
  • Инвертор;
  • Коммутация.

Аккумуляторы желательно подбирать так, чтобы у них были одинаковые характеристики. Хорошие аккумуляторы могут удерживать энергию около 3-4 дней, и этот параметр тоже нужно учитывать, как и тот факт, что в холодном помещении устройства разряжаются намного быстрее. Для суточного потребления в 2400 Вт-ч суммарная емкость батарей должна составлять не менее 1000 А-ч.

Инверторы, используемые для солнечных систем, имеют возможность синхронизировать фазу напряжения, в результате чего перевод 12 В в 220 В осуществляется без малейших задержек, поэтому электрические приборы не испытывают лишних нагрузок. Централизованные электросети таким качеством похвастать не могут, поэтому солнечные генераторы в этом плане гораздо удобнее и надежнее.

Эффективность солнечных батарей зимой

Вы, наверное, удивитесь, но зимним днем на вертикальную поверхность падает всего в 1,5-2 раза меньше энергии, чем летом. Это данные для средней полосы России. За сутки картина хуже: за этот период летом получаем в 4 раза больше энергии

Но обратите внимание: на вертикальную поверхность. То есть на стену

Если говорить о горизонтальной поверхности, тут разница уже в 15 раз.

Самая печальная картина по выработке электроэнергии солнечными батареями ожидает вас не зимой, а осенью: в пасмурную погоду их эффективность ниже в 20-40 раз, в зависимости от плотности облачного покрова. Зимой же, после того выпал снег, инсоляция (количество света, падающего на батареи) в солнечные дни может приближаться к летним значениям. Потому зимой солнечные системы для дома вырабатывают больше электроэнергии, чем осенью.

Получается, чтобы зимой добиться близкой к максимальной эффективности, нужно располагать солнечные батареи вертикально или почти вертикально. И, если их вешать на стены, то желательно на юго-восточные: утром по статистике чаще бывает ясная погода. Если юго-восточной стены нет, или ничего на ней установить невозможно, выйти из положения можно сделав специальные подставки. Тогда  ставят солнечные батареи на крыше. Так как угол падения солнечных лучей в зависимости от сезона меняется, желательно сделать подставку с регулируемым углом наклона. Есть возможность — разверните солнечные панели «лицом» на юго-восток, нет такой возможности, пусть «смотрят» на юг.

Одна из систем монтажа

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

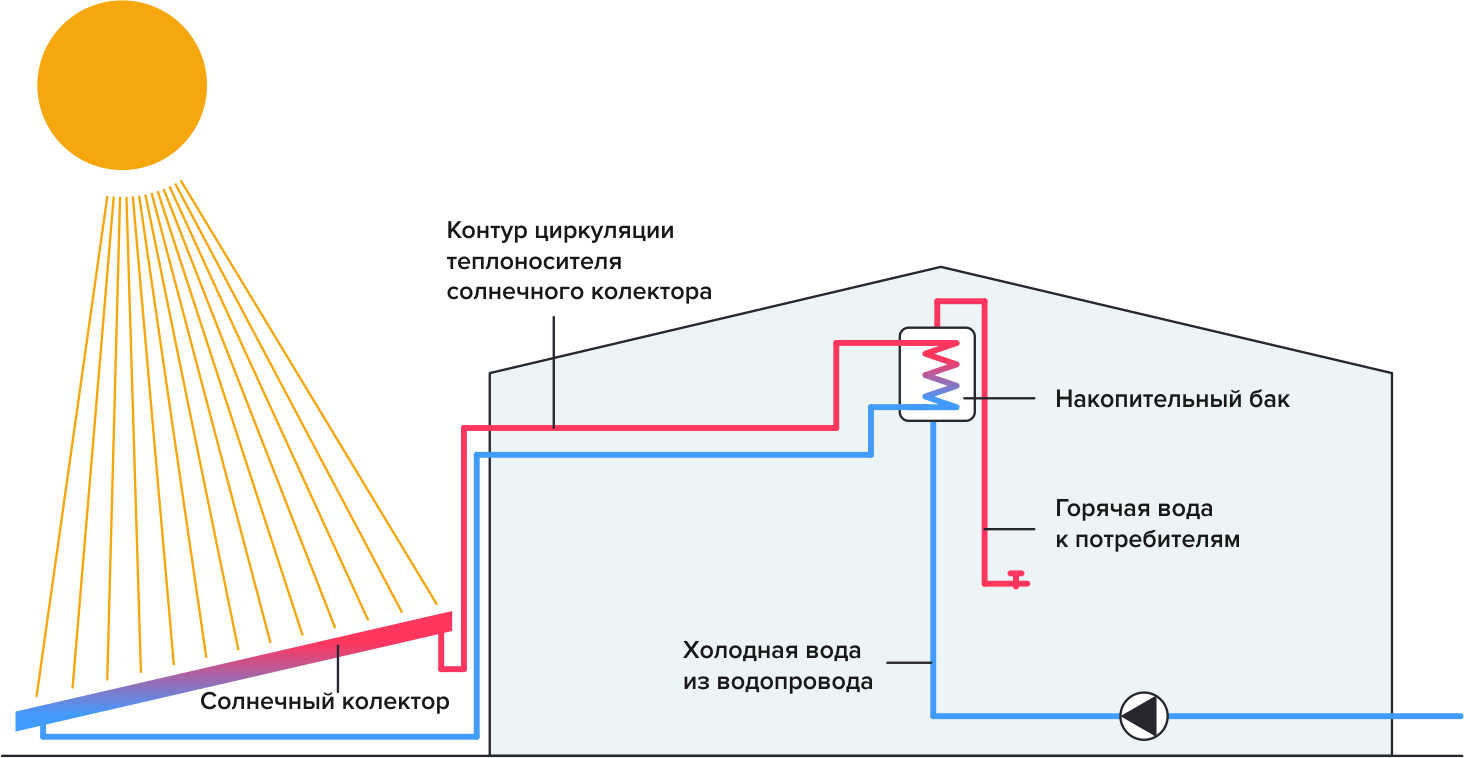

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Схемы установки солнечного коллектора

В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.

Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

№1. ГВС с естественной циркуляцией материала-теплоносителя

Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.

Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом

Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность. При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб

При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.

№2. Зимний вариант установки солярного коллектора для ГВС

В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.

Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.

№3. Схема подключения коллектора для отопления дома

Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.

Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.

№4. Монтаж гелиосистемы для отопления и ГВС

Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.

Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.

№5. Установка коллектора для подогрева бассейна

Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
