Каркас для ванны. Виды конструкций и секреты монтажа

Каркас своими руками

Качественный и прочный каркас можно сделать самостоятельно, строго по размерам чаши. Сделанный своими руками, он прослужит вам долго.

Чугунный, как и стальной материал для изготовления ванны, прочный и тяжелый. Несмотря на это, для них тоже есть рамы, можно изготовить и конструкцию своими руками. Чашу ванной можно установить на следующие конструкции каркасов:

• деревянная;
• металлическая;
• кирпичная.

Деревянная конструкция

Недорогой и самый простой способ установки ванной – это деревянный каркас. Для его изготовления понадобится брус с сечением 40х40 мм и лист влагостойкого гипсокартона. Из инструментов: молоток, дрель, отвертка, шуруповерт, ножовка. Специальной пропиткой нужно обработать дерево, защищая от влаги.

Приступаем к изготовлению каркаса

1. Производим раскрой материала: замеряем и нарезаем. Прежде чем это сделать, нужно уяснить для себя, что верхний и нижний пояс каркаса — абсолютно одинаковые. Вертикальные перегородки должны быть на расстоянии не более 50 см; наличие вертикальных стоек в местах крепления ванны к стене – обязательно.
2. Первой собирается подставка под дно ванны. Это может быть плоская рама с несколькими ребрами жесткости. Ее можно сделать из дерева, а днище закрепить на кирпичах. Главная задача – обеспечить устойчивость чаше.
3. После монтажа нижнего пояса, приступаем к верхнему. Брус нужно прикрутить к стене по периметру ванны. Каркас нужно проектировать так, чтобы после установки чаши наружная сторона экрана была заподлицо с наружными бортиками ванны.
4. Переходим к установке вертикальных элементов. Начинаем с капитального крепления угловых стоек. На оставшемся расстоянии равномерно распределяются остальные. Для надежности крепления стоек можно использовать металлические уголки.
5. Перед тем как конструкцию полностью зашить гипсокартоном, подумайте. Дело в том, что со временем водопроводные трубы выйдут из строя, и их нужно будет менять. Для этого не рекомендуется полностью зашивать каркас гипсокартоном. В определенных местах нужно оставить потайные окна, все остальное пространство – зашить.
6. Можно приобрести пластиковый экран, а можно зашить конструкцию гипсокартоном. Во втором случае подразумевается дополнительная отделка кафельной плиткой или чем — то другим.

Конструкция из металлического профиля

Каркас для акриловой ванны своими руками получается надежнее и прочнее. Порядок монтажа такого каркаса практически ничем не отличается от изготовления подобной конструкции из дерева. Но некоторые нюансы все — таки есть:

• металлический профиль между собой можно соединить с помощью болтов, и с помощью сварки (что трудновыполнимо в домашних условиях);
• края металлического профиля острые, они могут навредить покрытию чаши. Не стоит устанавливать чашу на каркас для примерки, когда края профиля еще не закрыты;
• под ванну желательно сделать платформу из кирпича или досок, чтобы вес распределялся равномерно, ножки в таком случае не нужны;
• чтобы избежать шатания акриловой ванны, некоторые места уплотняют резиной. Монтажной пеной устраняют зазоры между ванной и полом.

Установка на кирпичи

Надежным и прочным каркасом для ванной считается конструкция из кирпича. Он не будет деформироваться, и терять прочность под воздействием влаги.

Возводятся две кирпичные опоры, на расстоянии 50—60 см. Ширина опоры не должна превышать ширину самой чаши. Опоры должны максимально повторять форму ее дна.

В той стороне, где находится слив, опора должна быть ниже на 2 см, таким образом улучшится сток воды. Бортики ванны должны быть расположены горизонтально, уклон уже заложен производителем при изготовлении ванн.

На построенные опоры, как на ножки, устанавливается чаша. Для прочности, ее прикручивают к стене. Заранее, чтобы не повредить материал, из которого изготовлена ванна, в ней просверливаются отверстия. Если между кирпичом и днищем образовался зазор, его можно заполнить плиточным клеем или монтажной пеной.

Подключается канализация, устанавливается декоративный экран и плинтус.

Установить ванну можно и на сплошную подложку из кирпича. Для этого из кирпича выкладывают стену по всему периметру купели, высота которой не должна превышать 60 см.

Самодельный сварной каркас

Технология изготовления:

• составляется чертеж каркаса, соответствующий габаритам и конфигурации ванны;
• по эскизным размерам заготавливаются отрезки профиля;
• из 3 опорных труб с 2 горизонтальными направляющими сварочным методом формируется основа конструкции;
• согласно разметке в установленных местах к профильным участкам привариваются регулируемые ножки для выставления ванны по горизонтали и высоте;
• на опорном основании сваркой фиксируются вертикальные стойки, на которых закрепляются горизонтальные опоры для бортиков ванны;
• если планируется монтаж экрана, к наружной части конструкции привариваются передние профили;
• после выставления каркаса по уровню монтируется ванна.

Зашивка декоративными панелями проводится после проверки работы системы слива-перелива. Полиуретановый или силиконовый герметик применяют для приклеивания ванны к каркасному сооружению. Герметизация требуется и на участке примыкания бортика к стене.

Материалы для самодельных каркасов

Подбирая материал для сооружения запланированной конструкции, следует ориентироваться на собственные умения, познания в сфере строительства и возможности. Важна также несущая способность выбранного варианта и устойчивость к воздействию традиционной для ванных комнат влажной среды.

В сооружении самодельных каркасов используются:

• Пиломатериалы. В основном деревянный брусок с размерами грани от 40 до 60 мм. Распил и соединение бруса в опорную конструкцию производится быстро, крепление и формирование узлов не вызывает затруднений даже у неопытного мастера.
• Профилированные трубы. Прочность и несущая способность металлопроката квадратного или прямоугольного сечения позволяет существенно уменьшить габариты опорной конструкции, она изящней и «аккуратней» деревянной. Однако изготовление металлоконструкции доступно исполнителю с навыками сварщика.
• Металлический профиль для ГВЛ. Используется преимущественно не для усиливающих каркасов, а для создания основы под декоративный экран. Для работы с профилем нужны обычные инструменты, имеющиеся у каждого хозяина, опыт в подобной работе необязателен.

Пиломатериалы меньше всех из предложенных вариантов пригодны для работы в условиях ванной, но сборка каркаса из них производится без проблем.

Ошибки и недочеты проще переделываются, чем огрехи в металлических конструкциях, да и не так больно бьют по карману в случае необходимости докупки материала на переделку.

Галерея изображений

Фото из

Опорная конструкция из бруса

Сварная металлоконструкция

Каркас из алюминиевого профиля

Конструкция из стального профиля

Важно изначально помнить о характерных капризах древесины, перед началом работ обработать брусок антисептической пропиткой. В сборке желательно использовать оцинкованные метизы и уголки, если нет опыта в устройстве соединительных узлов врубками

Профилированный металлопрокат тоже не слишком устойчив к влаге. Для устройства каркаса лучше купить его в оцинкованном виде или провести оцинковку после покупки.

Если металлическая конструкция устраивается без обшивки декоративными панелями, профилированные трубы лучше покрыть порошковой краской. Результат и выглядит прилично, и от ржавчины защищает.

Каркас из металлического профиля, применяемого для крепления гипсокартона, устойчив к воздействию влаги, не нуждается в дополнительной обработке водоотталкивающим составом

Совсем «не боится» воды алюминиевый профиль или его же аналог из стальной оцинкованной ленты. Обшитый гипсокартоном каркас из подобного материала простоит десятки лет.

Правда не стоит особо полагаться на то, что он сможет компенсировать раскачивания акриловой ванны, хотя препятствовать им будет старательно, но по мере возможности.

Профиль прост и удобен в работе, без затруднений раскраивается и соединяется. На прикрепленный к алюминиевому или стальному каркасу гипсокартон отлично наклеивается керамическая плитка, мозаика, пластиковые панели. Если предпочтение отдано стальным изделиям, то для установки в ванной нужно купить профиль с оцинковкой.

Бывает, в устройстве каркаса используется два или три материала в комплексе. Например, обвязку выполняют из бруска, а стойки из металлической трубы. При необходимости поднять ванну над уровнем пола под чашу ставят опоры из кирпича, пенобетонные блоки или брус большого размера.

Если при сооружении каркаса решается несколько задач, используется несколько видов стройматериалов. Следует помнить, что прямой контакт металла, кирпича, древесины следует исключить, проложив между ними гидроизоляционный материал

Критерии выбора изделия

При огромном ассортименте товара порой трудно остановить свой выбор на какой-либо модели. Придерживаясь рекомендаций можно приобрести изделие довольно высокого качества для соответствующего дизайна и размера ванной комнаты:

Необходимо проверить прочность каркаса под ванну. Обычно он изготавливается при помощи сварки или собирается на болтах, имеет прямоугольную форму, устанавливается под дно чаши и должен выдерживать вес воды и человека. Каркас более сложной конструкции нестандартной формы имеет дополнительные элементы, придающие прочность стенкам по всему периметру. Скелет под акриловую ванну соответствует форме изделия, но он не должен быть слишком усложнённым, так как это указывает на плохую жёсткость ёмкости.

Устройство конструкции из профиля

Каркас из профиля

Каркас из профиля под ванну – наиболее популярный вариант.

Для изготовления используют:

• трубы квадратного сечения;
• П-образного сечения;
• уголок.

Алгоритм действий:

1. Производят замеры.
2. Конструкцию рассчитывают для правильного распределения веса по всей площади каркаса.
3. Вырезают профиля нужной длины и скрепляют между собой.
4. Трубы укладывают на пол и сваривают или прикручивают болтами.
5. Раму-каркас приваривают к углам напольной основы.
6. Под ванну устанавливают платформу из кирпича, досок, песка.
7. Для амортизации используют резину, чтобы изделие не шаталось.
8. Зазоры между ванной и полом заливают монтажной пеной.

Самодельный сварной каркас

Технология изготовления:

• составляется чертеж каркаса, соответствующий габаритам и конфигурации ванны;
• по эскизным размерам заготавливаются отрезки профиля;
• из 3 опорных труб с 2 горизонтальными направляющими сварочным методом формируется основа конструкции;
• согласно разметке в установленных местах к профильным участкам привариваются регулируемые ножки для выставления ванны по горизонтали и высоте;
• на опорном основании сваркой фиксируются вертикальные стойки, на которых закрепляются горизонтальные опоры для бортиков ванны;
• если планируется монтаж экрана, к наружной части конструкции привариваются передние профили;
• после выставления каркаса по уровню монтируется ванна.

Зашивка декоративными панелями проводится после проверки работы системы слива-перелива. Полиуретановый или силиконовый герметик применяют для приклеивания ванны к каркасному сооружению. Герметизация требуется и на участке примыкания бортика к стене.

Крепление к стене

При установке ванны, чтобы она не шаталась, ее лучше закрепить к стене. В зависимости от того, как она расположена, крепить можно по трем или двум сторонам. Перед тем как закрепить ванну, ее выставляют по уровню на той высоте, на которой ее планируют эксплуатировать. Затем порядок действий такой:

• Придвигают на место. Проверяют ровно ли стоит (уровнем в нескольких местах).
• На стене отмечают на каком уровне находятся бортики.

  Вместо досок и профилей могут быть такие крючки

• Отодвигают ванну.
• Ориентируясь по отметкам на стене, устанавливают устройства для фиксации края ванны. При этом не забывайте, что стенки ванны также имеют толщину. Если крепеж жесткий, без резиновых краев, это необходимо учесть.

Ванну устанавливают на место. На этот раз ее надо приподнять и опустить так, чтобы край ее пришелся между крепежом и стеной или уперся в него. Это зависит от того, при помощи чего собираетесь зафиксировать край ванны к стене.

При помощи чего можно прикрепить

Теперь поговорим на что именно крепят ванну к стене. Варианты есть разные. Из «народных» — стальной уголок, деревянный брусок, оцинкованный профиль для гипсокартона. При креплении ванны с их помощью, они служат опорой, но не фиксируют ее. Даже если больше ничего не делать, ванна на ножках уже шатается меньше, но лучше зафиксировать.

Один из вариантов кронштейнов

Для фиксации используется плиточный клей или герметик. Им обмазывают уголок, профиль или брус. Когда устанавливается ванна, край выжимает излишки, которые надо аккуратно подобрать, очистив и стену, и ванну. Если состав высохнет, вымыть будет сложно, поэтому пока раствор или герметик «свежий», тщательно убираем излишки.

Можно сначала поставить ванну, затем промежуток между бортом и стеной закрыть герметиком или плиточным клеем. Этот способ тоже работает и имеет место быть.

Могут быть такие фиксаторы

Есть специальный крепеж в виде металлических пластин или сложной конструкции кронштейнов с резиновыми накладками и без них. При использовании такого типа крепежа, их устанавливают так, чтобы можно было подлезть и затянуть винт, который притягивает борт к стене.

Порядок монтажа акриловой ванны на ножки

Сборка акриловой ванны с ножками намного проще и быстрее — конструкция элементарная. В комплекте две планки, четыре ножки со штырями, крепление акриловой ванны к стене, некоторое количество гаек и саморезов.

Разметка и сборка каркаса

В акриловой ванне на ножках каркас — это две планки, которые крепятся к дну. К этим планкам идут регулируемые ножки. Задача — ровно прикрутить планки, установить ножки и выставить всю конструкцию по уровню. Не слишком сложно.

Комплектность акриловой ванны с ножками

Находят середину монтажных планок и дна ванны, ставят отметки. Совместив отметки середины, две монтажные планки укладывают не перевернутую ванну, отступив немного от края усиливающей пластины (3-4 см), устанавливаем планки. Карандашом или маркером отмечают места установки крепежа (в планках есть отверстия).

Размещаем монтажные планки

По нанесенным меткам сверлят отверстия на глубину около 1 см (можно на сверло приклеить цветной скотч, чтобы легче было контролировать глубину). Диаметр сверла выбирается на 1-2 мм меньше диаметра саморезов (указан в инструкции или можно измерить). Установив планки и совместив отверстия, крепим их на саморезы (идут в комплекте).

Установка акриловой ванны на ножки своими руками: прикручиваем планки

Ставим ножки

Следующий этап — установка ножек. Собираются они точно также, как и в предыдущем варианте: накручивается одна стопорная гайка, стержень вставляется в отверстие на смонтированной планке, фиксируется еще одной гайкой. На ножках со стороны крепления экрана нужна дополнительная гайка (на фото).

Ставим ножки

Далее переворачиваем ванну, выставляем ее в горизонтальной плоскости, подкручивая ножки. Положение контролируем строительным уровнем. Затем надо установить на стены крепление, при помощи которого борта фиксируется к стенам.

Выставленную по уровню и высоте ванну, приставляем на место, отмечаем где заканчиваются борта. Берем крепежную пластину, прикладываем ее к метке так, чтобы ее верхний край был на 3-4 мм ниже, отмечаем отверстие под крепеж. Количество крепежа бывает разным — одни-два дюбеля, также, как и количество фиксирующих пластин на стене (одна-две на стене в зависимости от габаритов). Сверлим отверстия, вставляем пластиковые пробки от дюбелей, ставим фиксаторы, прикручиваем.

Установка крепления акриловой ванны к стене

Теперь можно устанавливать акриловую ванну — ее приподнимаем так, чтобы борта оказались выше установленных на стене пластин. Опускаем, прижимая борта к стене, они цепляются за фиксирующие пластины. Установка акриловой ванны на ножки закончена. Далее — подключение слива и можно пользоваться.

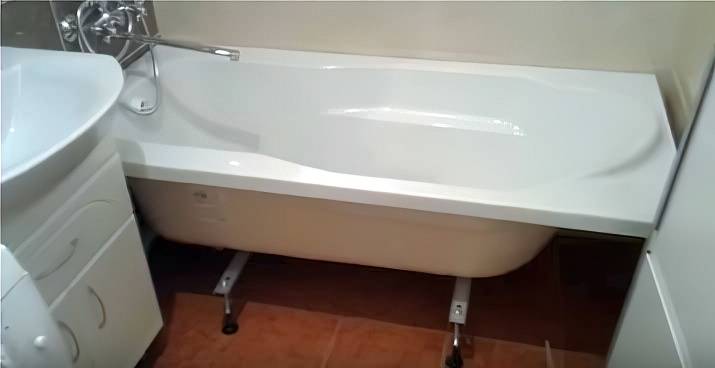

Установка акриловой ванны на ножки завершена

Сборка такой акриловой ванны занимает немного времени. Но очень уж хлипкой получается конструкция. Не всякий взрослый чувствует себя уверенно. Дно прогибается, ножки скользят по плитке. Удовольствие ниже среднего.

Есть еще комбинированный вариант установки. Это когда ставят на ножки и кирпичи показан в следующем видео. После сборки, укладываются на раствор два кирпича, сверху настилается значительный слой раствора (его надо замесить малопластичным, добавив минимум воды). Когда ставите ванну на место, часть раствора выдавливается, его аккуратно подбирают, поправляют края оставшейся части. Ванну нагружают (можно заполнить водой) и оставляют на несколько суток — чтобы схватился раствор.

Особенности установки стальной ванны

Чтобы понять, как установить стальную ванную, можно использовать принципы, описанный выше для чугунной конструкции. Основное отличие стальной ванны от чугунного аналога – гораздо меньший физический вес, который одновременно является и преимуществом, и недостатком.

В отличие от ванны чугунной стальную конструкцию гораздо легче перемещать в пространстве: заносить, переворачивать и т.п. При определенной сноровке это не сложно сделать самостоятельно. Однако если чугунная конструкция может вполне уверенно стоять посреди ванной комнаты, опираясь только на ножки, то с легким стальным устройством этот вариант не пройдет.

Стальные ванны необходимо закреплять с трех сторон. С четвертой стороны рекомендуется укрепить ванну кирпичной кладкой, которую затем можно облицевать керамической плиткой

При монтаже не надо забывать оставить доступ к размещенным под ванной коммуникациям и соединениям!

Если чугунную ванну можно просто подвинуть вплотную к кафельной стене и заделать стык, то стальную следует установить еще до укладки кафеля. Оптимальный зазор между торцами ванны и стенами составляет пять сантиметров. Это позволит свободно поставить устройство в отведенное для него место.

Если к ванне производитель прилагает ножки, которые можно регулировать по высоте, предпочтительно использовать короткие опоры, снабженные длинными регулировочными болтами. При этом желательно использовать ножки, которые снабжены самоклеющимися накладками.

Они предотвращают отслаивание эмали с регулирующих болтов, которое может возникнуть как в процессе регулировки, так и во время эксплуатации.

Для установки ножек стальной ванны устройство следует перевернуть дном вверх. Поверхности, которые предстоит соединить, обезжиривают ацетоном или спиртом

Вот примерный порядок работ при установке стальной ванны:

• Уложить ванну дном вверх, подложив под нее мягкий материал, например, упаковочный картон.
• Примерить парные опоры к местам установки: первую – в двух сантиметрах от выпускного отверстия, вторую – как можно ближе к противоположному краю на ровной площадке дна.
• При необходимости отрихтовать несущий швеллер для плотного прилегания опоры к дну ванны.
• Обезжирить места соединений ацетоном или спиртом (но только не растворителем для краски!).
• Снять с накладок защитные пленки, поставить опоры в отведенные для них места и плотно прижать (перед процедурой накладку можно немного прогреть строительным феном).
• Резьбовые шпильки аккуратно забить в пластиковые наконечники.
• С помощью фиксирующих гаек привинтить наконечники к опорам.
• Установить ванну на отведенное для нее место ножками вниз (не стоит при переноске ванны держаться за ножки, они могут деформироваться).
• Предварительно отрегулировать положение ванны с помощью регулировочных болтов, соблюдая необходимый уклон.
• Подключить смеситель и канализацию, загерметизировать стыки.
• Используя четыре узких клина, вбитых между стенами и торцевыми сторонами ванны, зафиксировать правильное положение устройства.
• Оклеить края ванны, примыкающие к стенам, бумажным скотчем.
• Зазор между стенами и бортиками ванной заполнить монтажной пеной.
• После высыхания пены удалить клинья, защитный скотч и излишки пены.
• Выполнить опорную кирпичную стенку с четвертой стороны.
• Отделать кирпичную кладку кафелем или установить декоративный экран.

Укрепленная таким образом стальная ванна будет закреплена достаточно надежно и прослужит многие годы. Иногда для придания конструкции дополнительной устойчивости ее устанавливают не на ножки, а на песчаную подушку.

Наружную сторону дна и боков можно обработать монтажной пеной, чтобы снизить шум от льющейся в ванну воды и улучшить ее способность сохранять тепло.

Варианты обшивки конструкции, проведение отделочных работ

На сегодняшний день профессионалы используют различные материалы, с помощью которых смонтированный каркас может получиться достаточно привлекательным. Большое разнообразие позволяет каждому подобрать оптимальный вариант и подчеркнуть задуманный интерьер в ванной комнате.

1. Пластик – это самый дешевый, но очень популярный материал в современных отделочных работах. Он может быть любой формы и цвета. Нет необходимости в дополнительной отделке, к тому же устанавливать такой экран достаточно просто. Пластик не впитывает, а отталкивает воду, перепады температуры ему не страшны. Стоит только учесть, что этот материал хрупкий и может повредиться.
2. Кирпич. На сегодняшний день этот вариант очень распространен, так как можно использовать облицовочный кирпич, который имеет не только все необходимые свойства, но и привлекателен внешне. Кирпичная кладка довольно проста, поэтому привлечение профессионалов не понадобится, а, значит, все работы будут выполнены самостоятельно.
3. Гипсокартон. Если выбор был остановлен на обшивке каркаса гипсокартонным листом, то необходимо учесть, что для ванной комнаты понадобится специальная модель с повышенным уровнем влажности. Гипсокартон очень простой материал, поэтому при монтаже защитного экрана для каркаса можно создать ниши и полочки, для хранения небольших вещей. После того как все монтажные работы будут выполнены, поверхность шпаклюется и окрашивается. Это создаст дополнительный защитный слой от влаги.
4. МДФ. В отличие от гипсокартона, листы МДФ не имеют защиты от влаги, поэтому их нужно пропитать специальными растворами и грунтовкой. После полного высыхания можно приступать к монтажу экрана. Схема закрепления листов МДФ идентична гипсокартону, поэтому никаких сложностей не должно возникнуть. Не стоит забывать про вентиляционные отверстия, через которые будет осуществляться циркуляция воздуха. Чтобы закрыть вентиляцию можно использовать декоративные решетки из пластика.
5. Керамическая плитка. Этот отделочный материал выбирается в том случае, если сам экран был выполнен из кирпича, МДФ или гипсокартона. Прежде чем закреплять ее на подготовленный раствор, необходимо прогрунтовать всю поверхность и нанести на нее шпаклевку. Чтобы кладка была ровной желательно использовать специальные крестики для швов, а после затереть их специальной затиркой. Ежегодно в специализированных магазинах появляются новые коллекции керамической плитки от известных мировых и отечественных производителей. Такой ассортимент позволяет подобрать оптимальный вариант.

Материалы для самодельных каркасов

Каркас из дерева

Самые распространенные виды:

• Деревянный брус, отличается невысокой стоимостью, прочностью, легкостью обработки. Недостаток – гниение от влажности. Для защиты поверхность обрабатывают специальным влагостойким составом. Применяют дуб, кедр, ольху, лиственницу.
• Оцинкованный профиль, используется для гипсокартонной конструкции. Не выдерживает сильную нагрузку, играет роль декора. Тяжесть изделия приходится на ножки и деревянный брус.
• Железная профильная труба, удерживает купель из любого материала. Даже нестандартное изделие из чугуна. Для изготовления такого каркаса понадобится специальное оборудование и навыки работы со сваркой.
• Кирпич, надежно укрепляет изделие, используется как подставка под чугунные ванны. Чтобы выполнить кладку, необходимо обладать определенными навыками в строительстве.

Подходящий материал выбирают в зависимости от типа изделия, толщины стенок, личных предпочтений.

Монтаж ванны

Когда каркас полностью готов на него устанавливают чашу:

1. Заливают цементную подушку, на которую опирается днище.
2. Аккуратно опускают ванну в отверстие на каркасе.
3. После подключают подводку к водоснабжению и канализации.

По бокам каркас зашивают щитами из толстой фанеры, ДСП или плоского шифера. Щиты закрепляют с помощью шурупов с антикоррозийным покрытием. На полученные стенки клеят плитку. Щели между плиткой, полом и каркасом заделывают герметиком.

Для удобства делают дверцы, чтобы обеспечить доступ к трубам в случае протечек и засоров. Под ванной хранят моющие средства.

Срок службы изделия полностью зависит от надежности установки. Каркас под ванну должен быть основательным и очень прочным. Выбрать готовую конструкцию или сделать ее самостоятельно, решать покупателю. Можно вызвать мастера и доверить монтаж опытному специалисту.
