Как выбрать личинку замка входной двери?

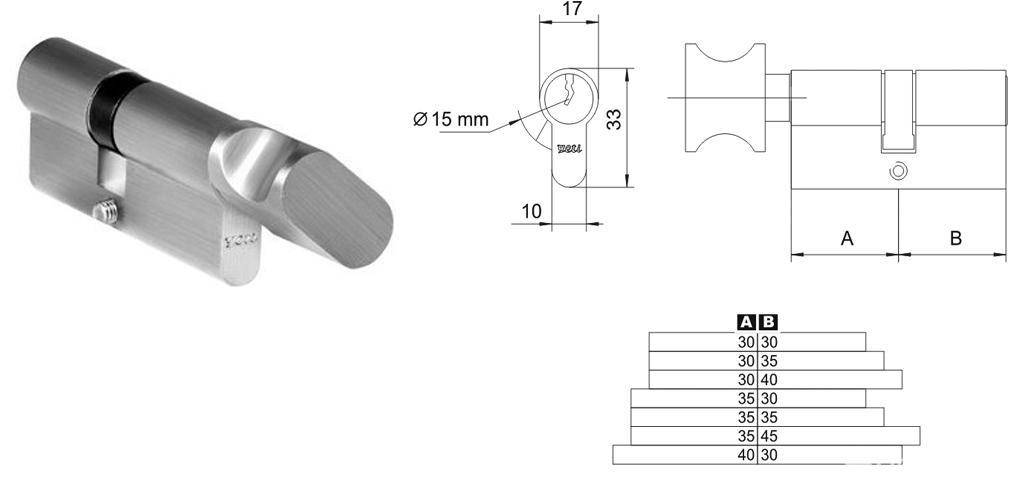

Длина и смещение личинки замка

Мы уверены, что вам не требуется объяснять вычисления общей длины цилиндра — это расстояние от одного края до другого. Нужная длина цилиндра подбирается с учётом толщины полотна двери и исходя из того, какой цилиндровый замок вы выбрали.

Как мы видим, две части цилиндра разделяет поворотный кулачок. Ширина поворотного кулачка всегда 10 мм.

Смещения цилиндра замеряется от середины отверстия крепежного винта в обе стороны: наружнюю и внутреннюю.

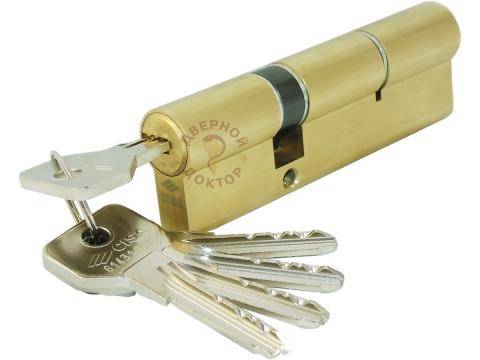

Равносторонний цилиндр тот, у которого обе части равны по длине. Разносторонний цилиндр имеет разные длины этих же частей.

Для примера, ниже разносторонний цилиндровый механизм английского типа турецкого производства Kale Kilit общей длиной 71 мм. Часто используется на пластиковых дверях.

Второй пример: разносторонний цилиндровый механизм китайского производства общей длиной 90 мм. Именно этот размер личинки замка сейчас популярен на китайские двери.

Цилиндр правильно подобранной длины не должен сильно выступать за плоскость полотна двери. Если это деревянная дверь, здесь цилиндр должен быть установлен заподлицо с декоративной накладкой или с планкой от ручки (допустимо выглядывание до 3 мм). Если на цилиндровый замок будет устанавливаться броненакладка, длина наружной части цилиндра будет зависеть от конкретной броненакладки, от метода её установки и от конкретной двери.

Принципиальных требований к длине внутренней части цилиндра нет. Но если с внутренней стороны механизм также будет заподлицо с отделкой двери или декоративной накладкой, выглядеть это будет выглядеть эстетично и гармонично.

Как и чем смазывать дверной замок?

• Когда следует проводить?
• Чем обрабатывать?
• Как производить смазку?

Если входные или межкомнатные двери оснащены запорным механизмом, то рано или поздно возникнет вопрос: «Чем смазывать замок входной двери?». Он лишь на первый взгляд кажется пустяковым. Своевременная смазка способствует значительному продлению эксплуатационного срока изделия, избавит от возникновения непредвиденных неприятных обстоятельств.

Когда следует проводить?

Специалисты рекомендуют смазывать личинку замка входных дверей регулярно

Этот элемент несет важную функциональную нагрузку — обеспечивает безопасность жилища, поэтому своевременное техническое обслуживание очень важно. Смазывание замков в железных дверях квартиры производится в следующих случаях:

• Для улучшения скольжения механизма замка.
• При затирании и износе системы.
• При накоплении пыли и блокировании движения ригеля.
• При коррозии замка.

Однако не стоит ждать момента, когда входная металлическая дверь в квартиру заблокируется в результате неисправного замка. Лучше всего производить смазку запорного механизма с требуемой регулярностью.

Рекомендуемая частота смазки замка

Межкомнатные двери с высокой частотой использования

1 раз в 6-8 месяцев

Входная в многоквартирном доме

1 раз в 6 месяцев

Входная в частном доме

1 раз в 3-4 месяца

Помимо личинки дверного замка внутри, для того, чтобы железная дверь работала исправно, необходимо производить обработку петель.

Чем обрабатывать?

Смазать дверной замок в квартире или в доме можно различными веществами. Некоторые используют специальные составы, другие используют подручные средства. Запорные механизмы двери можно обрабатывать:

• отработанным машинным маслом — безотходный вариант для автовладельцев;
• силиконом — оптимальное скольжение и защита от коррозии личинок цилиндрового типа;
• графитовой пылью для сухой обработки сувальдного замка;
• растительным маслом или животным жиром для экстренной смазки, когда специальные составы недоступны;
• WD40 — надежное антикоррозионное средство;
• солидолом — смазка для деталей на основе кальция подходит и для замков;
• литолом — подшипниковая литиевая смазка, обеспечивающая влагостойкость;
• углеродной смазкой — текучая графитная смазка.

Личинка замка внутри межкомнатной двери удобнее всего смазывается средством в форме аэрозоля. Они оснащены тонким наконечником для труднодоступных мест.

Как производить смазку?

Если механизм заедает, не применяйте грубой силы. Это может привести к поломке замка или самого ключа. Постарайтесь освободить ключ мягко. Если не получается, лучше разберите замок и выньте личинку.

Смазывают дверные замки внутри по следующей схеме:

• Очистка замочной скважины. В механизм обильно заливается очищающая жидкость для удаления пыли, мусора, стружки металла от износа деталей.
• Несколько раз просунуть ключ в скважину. Грязь и мусор удалить салфеткой до полного очищения.
• Впрыскивайте или вливайте смазочную жидкость внутрь очищенного замка. Излишики удалите салфеткой.
• Подождите немного, а затем вставьте ключ и проверьте работу замка.
• Извлеките ключ, протрите его от смазки.

Если необходимо смазать сувальдный замок, его предварительно извлекают, раскрывают секретку, обрабатывают ригели графитовым порошком. Затем собирают изделие, проверяют его работоспособность поворотом ключа и возвращают на место.

Своевременная смазка замка входной и межкомнатной двери в профилактических целях продлевает срок работы фурнитуры, предотвращает скрип, заедание и западание механизма.

Защита от взлома

Надежность противостояния взлому зависит от класса (I-IV) и характеризуется временем (мин), требующимся для разрушения основных элементов замка:

• Высверливание замка/механизма секретности для I-IV класса: 2; 5; 15; 30 минут.
• Выкручивание содержимого цилиндра, для II-IV класса: 50, 100, 250 Нм.
• Механические нагрузки в виде удара, для II-IV класса: 80, 150, 300 Дж.

Механизм цилиндровый имеет секрет различной сложности, зависящей от количества комбинаций, создаваемых штифтами. Длина запорного штифта одинакова, в отличие от кодовых. Количество комбинаций (N) и сложность определяется числом выемок n и насечек k на рабочей поверхности ключа, итого: N = n k

Замена личинки вместе с замком

Если личинку нельзя заменить или не возможно снять, то придется менять весь замок. Этот вариант также можно использовать если не удается найти новую личинку на замену старой.

Этапы замены замка:

1. Если есть ручки на замке — снимаем их. Откручиваем четыре болта с внутренней стороны расположенные по углам дверной накладки с ручкой.
2. Аккуратно снимаем накладки с одной и со второй стороны двери.
3. Вытаскиваем четырехгранник, который управляет защелкой ручки замка. Если на Вашем замке ручки нет то действия 1,2,3 не нужны.
4. Выкручиваем 2 шурупа крепления замка, расположенные на торце двери над и под выдвижными язычками. Для накладных замков требуется выкрутить четыре шурупа.
5. Подковырнув отверткой вытаскиваем замок из двери.

Новый замок устанавливаем в обратной последовательности.

Цилиндровый механизм Apecs: виды, характеристики

Компания Apecs – крупнейший дистрибьютор замков и различной дверной фурнитуры на рынке бывшего СССР еще с 1992 года.

Наибольшей популярностью среди покупателей пользуются цилиндровые механизмы, несмотря на широкий ценовой коридор, любая предлагаемая продукция отличается высоким качеством и отменным дизайном.

Компанией предлагаются два типа цилиндровых систем:

• XS. Пинов 18; стальной штырь, впрессованный в корпус цилиндра – защита от высверливания; стальная пластина – защита от разрыва; два стальных фиксатора корпуса цилиндра — защита от попытки вытягивания сердцевины; дубликат только с оригинала.
• SC: евроцилиндр, тип ключа SC-Z-C английский, для Blister — ключ профильный. Цилиндр из латуни, 6 пинов. Два вида: с вертушкой и замок/замок.
• XD IV класс. Защита от бампинга. Длина механизма: 62 мм – 11 пинов и для 72 мм – 13 штук. Двухрядное расположение пинов. Два пина выполнены из высокопрочной стали. Стальная вставка от разрыва, защита от выбивания. Специальная проточка пинов.
• RT-серия для врезных замков. Евроцилиндр, перекодировки нет, ключ профильный, 6 пинов.
• 4KC: пинов 13, цилиндр латунь, профильный ключ.

Широкий ассортимент продукции, отличающейся выскоим качеством, сделал название компании Apecs узнаваемым брендом как среди крупных производителей дверей, так и рядовых покупателей.

Крестообразные, штифтовые личинки и цилиндры повышенной секретности

В крестообразных сердечниках находятся пины, которые при вращении ключа становятся по четырем его граням. Такие устройства имеют большое количество секретных комбинаций, но это не помогает эффективно защитить помещение, так как большинство механизмов можно взломать при помощи отвертки.

Чтобы заменить ее, придется повозиться, так как придется разбирать замок. Поэтому большинство специалистов склоняются к полной замене.

Секретки для штифтового замка производят по двум стандартам, в результате чего они имеют два типа ключа:

• Английский.
• Перфорированный.

Первый вид плохо справляется со своей прямой задачей. О его секретности и надежности говорить не приходится. Второй вариант более надежный, хотя его можно высверлить или выбить, но это дополнительное время и шум, что нежелательно для грабителей.

Прогресс не стоит на месте, это коснулось и запорных механизмов, которые совершенствуются с каждым днем. Их производители постоянно повышают уровень секретности своих изделий, что позволяет гарантировать безопасность и сохранность имущества и помещения.

С каждым годом секретный арсенал пополняется новой защитой, среди которых отмечают:

• броневставки;
• корпус из титановых сплавов;
• большое число комбинаций секретности (больше миллиона);
• пины из прочных и тугоплавких металлов;
• плавающие элементы на ключах.

Чтобы подобрать подходящий ключ для такого механизма, придется потратить уйму времени и сил, что никак не входит в планы грабителей. При необходимости, вы можете заменить личинку, хотя ее стоимость останавливает от таких действий.

Ситуации, когда требуется сменить замки

Когда может потребоваться замена старых дверных замков для входных дверей? Даже если кажется, что такой ситуации не возникнет в обозримом будущем, можно серьезно заблуждаться, ведь от чрезвычайных ситуаций никто не застрахован. Мы же рассмотрим самые частые случаи. Необходимость заменить имеющийся замок на входной металлической двери может возникнуть:

При приобретении новой двери. Дверное полотно как правило поставляется без запорного механизма и его требуется установить самостоятельно. Впрочем, некоторые производители поставляют все в комплекте. Однако нередко многие предпочитают выполнить работы самостоятельно, сэкономив таким образом.

Если утеряны ключи. Такое встречается достаточно часто. Если у вас имелся запасной ключ, то можно сделать его дубликат, однако нельзя исключать, что оригинальный ключ будет найден кем-то, что поставит безопасность вашего жилища под удар. Помимо этого, бывает так, что утрачиваются все ключи вместе с запасными, так что не остается других вариантов – только смена замка.

Замена вышедшего из строя механизма. Брак производства, тяжелые условия эксплуатации могут повлечь за собой поломку сердцевины, деформацию ригелей и иные проблемы. Дальнейшее использование подобного замка не представляется возможным.

Замена ненадежного дверного замка металлической двери. Не всегда получается изначально приобрести хороший запорный механизм. Если вы ошиблись с выбором замка, то все еще можно исправить. При этом ежегодно выходят более совершенные модели запорных устройств.

Взлом двери. Достаточно неприятная причина, однако достаточно распространённая. Также может понадобится и замена дверного полотна и (или) коробки.

Покупка квартиры новыми владельцами

Замена замков является хорошей мерой предосторожности от возможного вторжения в жилище, ведь нельзя быть уверенными в порядочности незнакомцев, пускай даже они прошлые владельцы жилья

Если хотя бы одна из вышеописанных причин касается вас, то следует приступить к выбору нового замка. Помимо этого, необходимость заменить дверные замки в вашей металлической двери может возникнуть и внезапно, в ходе непредвиденной ситуации. Если вы не уверены в своих силах, лучше сразу нанять профессионального мастера, который гарантированно качественно выполнит работу.

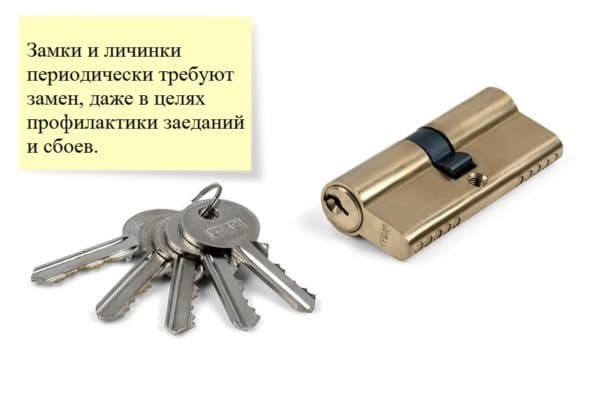

Причины замены личинки

Замена личинки замка входной двери в квартире проводится когда:

• квартира или дом поменяли хозяев (у прежних владельцев могли остаться дубликаты ключей);
• сменяются арендаторы (причина та же);
• установлены простейшие замки от застройщика, что не соответствует потребности хозяев жилья;
• утеряны или уворованы несколько ключей (злоумышленники могут установить замок, к которому они подходят);
• обнаружены признаки снятия слепков;
• в подъезде совершено несколько краж;
• обнаружена попытка взлома (замок частично поврежден или соседи вспугнули «домушника»);
• фиксируются признаки износа механизма замка: ключ плохо проворачивается. Его часто заклинивает при повороте на 180o. Чтобы закрыть или открыть замок, приходится повторять попытки покачивая ключ в скважине; ключ вращается, но вхолостую; возникают сложности при попытке вытащить ключ из замочной скважины — ход на себя получается только в промежуточном положении; появляются посторонние звуки (хруст, скрип, полязгивание) при вставке ключа в скважину и повороте замка.

Возможные проблемы с механикой личинки можно определить по состоянию ключа: стерлись грани или изменилась в меньшую сторону их высота.

Часто из строя выходит не сам секретный механизм, а поворотный кулачок, передвигающий ригели — это в английском замке самый уязвимый элемент.

Как заменить личинку

Демонтаж

Перед тем, как заменить все своими руками, следует произвести демонтаж уже установленного и сломанного механизма. Для этого используйте обычную крестовую отвертку. После этого для замены вам потребуется открыть дверь

Чтобы это сделать, сосредоточьте свое внимание на торцевой части. Именно в этом месте расположена планка, через которую проходят штифты или запирающие цилиндры

Как правило, крепление системы осуществлено тремя винтами, причем верхний и нижний держат планку, а тот, который посередине, предназначен для личинки. Именно этот средний элемент нужно выкрутить, чтобы вы смогли своими руками произвести замену личинки замка входной двери. Но учтите, что в некоторых системах есть еще и дополнительные элементы фиксации. По этой причине для замены личинки потребуется выполнить еще несколько незамысловатых действий. Отыщите флажок – он должен быть расположен посередине элемента, подлежащего замене. Именно этот флажок блокирует извлечение личинки в большинстве дорогих систем запирания.

Для замены сломанного элемента потребуется вдавить флажок внутрь, и после вы сможете достать весь механизм. Следует вставить свой ключ в механизм запора и повернуть. Когда вы проделаете все это, потяните ключ и систему на себя с умеренной силой. Есть еще некоторые варианты того, как извлекать запорный механизм, если есть блокирующий флажок.  Вы можете всего лишь надавить на личинку с обратной стороны, но при этом поддерживать устройство так, чтобы оно не упало на пол.

Этот способ предосторожности не будет лишним, когда вы решили заменить замок, так как иногда механизм может быть полностью неисправным. Неполадки с открыванием могут быть из-за запорного устройства

https://youtube.com/watch?v=Z7-JEVqAK7k

Подбираем новый дверной механизм

После осуществления демонтажа следует купить новую личинку для замка двери, которую вам потребуется заменить собственноручно

Есть несколько факторов, на которые стоит обратить внимание при установке дверного механизма своими руками

Факторы:

1. Приобретенная новая деталь обязательно должна соответствовать всем параметрам дверного устройства и по диаметру, и по длине. При малейшем несоответствии покупка становится бесполезной.
2. Для замены дверного механизма самостоятельно потребуется оценить, в каком именно месте расположено крепежное отверстие.
3. Расстояние новой детали от торца должно в точности быть таким же, как и у старой замочной скважины. Это даст возможность максимально корректно выполнить замену. При этом параметр обязательно должен быть одинаковым с двух сторон. Допустим небольшой выход за рамки, но тогда установленная деталь будет немного выпирать.
4. У дверных механизмов может быть разное количество ключей. По этой причине учтите, сколько членов в вашей семье и сколько из них будут использовать ключи, а также сделайте несколько на запас, на случай, если придется отдать кому-то комплект ключей или вы потеряете свой.
5. И, конечно же, есть огромное количество модификаций, а значит, и такое же количество ключей. Они могут быть совершенно разных форм, а именно простыми или же с лазерной заточкой. Перед тем, как купить новую систему, следует точно определить, что вам требуется для того, чтобы почувствовать себя в полной безопасности.

Но возможно то, что у вас не будет возможности взять деталь с собой, чтобы в дальнейшем поменять  ее на новый запорный механизм своими руками. Но здесь есть выход, и для этого используйте строительную рулетку. Для этого нужно снять все параметры старого образца и записать.

При этом обратите внимание на следующее:

• Производитель.
• Длина.
• Расстояние от разъёма фиксации до торца.
• Ширина.

После того, как все это будет записано, остается запомнить цвет (или сделать фото) и отправиться за покупкой устройства, чтобы поменять личинку замка входной металлической двери. Но постарайтесь не отдавать при покупке предпочтение самым дешевым изделиям, так как именно замок будет защищать ваше имущество и сон. Постарайтесь выбрать изделие от того же производителя, но если вам понравится что-то подороже и лучше, это не будет лишним. Правда, в первом случае у вас получится избежать проблем с собственноручной установкой.

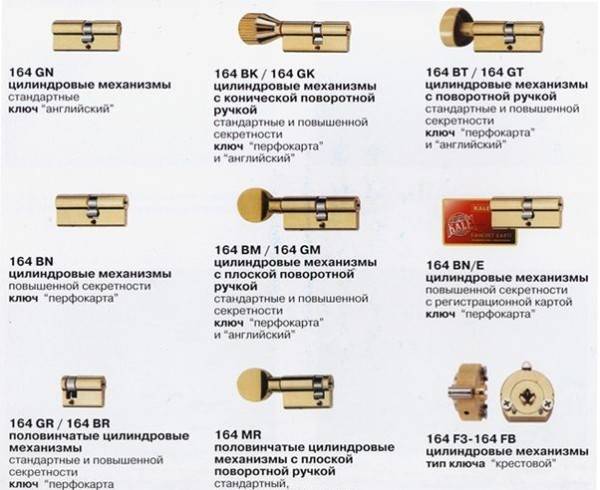

Особенности цилиндровых секреток

Замок цилиндрового типа выпускается в двух стандартах – DIN или RIM. Второй встретить сегодня сложнее, а первый принят за основной в Европе, поэтому широко распространен.

Секретки выбираются с учетом толщины дверного полотна и расположения крепежного винта относительно наружной и внутренней плоскостей. Цилиндры подразделяются на следующие типы:

• Односторонний с защелкой (ключ-вертушка). Личинка (замок) с внешней стороны двери открывается ключом, а с внутренней – поворотом ручки (вертушки). В устройстве предусмотрено наличие кулачкового механизма, который передает движение ригелям.
• Двусторонний (ключ-ключ). Замок открывается ключом, как с внешней, так и с внутренней стороны двери. Секретка удобна тем, что позволяет закрывать дверь изнутри ключом, вынув который из скважины, можно быть уверенным, что маленькие дети не выйдут на улицу. Если ключ вставлен в скважину изнутри, то снаружи дверь открыть другим ключом или отмычкой невозможно.
• Односторонний (полуцилиндр). Дверь открывается только снаружи и только ключом. Такие используются на замках дверей в помещения, в которых не должны находиться люди, когда замок закрыт. Это может быть подсобка, хранилище, оружейная комната и т.д.
• Механизм с шестеренкой. В таком передача движения от ключа к ригелю осуществляется через шестеренку. Все происходит намного более плавно, но это зависит от числа зубчиков, модели и производителя. Замена такой секретки имеет определенные сложности (приходится вынимать весь замок) и должна выполняться специалистом.

Выбор средства

Смазать замок входной двери можно как приобретенными в магазине специальными составами, так и подручными средствами. По советам специалистов, предпочтительнее использовать первый вариант. Самым популярным и действенным средством является силиконовая смазка для замков.

Для ее изготовления производители используют синтетические масла и специальные присадки, защищающие металлические элементы от износа и воздействия внешних факторов. Силиконовое масло снижает трение деталей друг о друга, тем самым увеличивая срок эксплуатации изделия. Средство обладает повышенной стойкостью, удалить его можно только химическими веществами.

Производители выпускают силиконовое масло в нескольких формах. Особенно удобно осуществлять уход за дверным замком с помощью спрея. Такой вариант используется, в частности, в осенне-зимний период, так как средство препятствует застыванию воды и конденсата. Использование силиконового масла в тюбиках не так комфортно. Его надо втирать в личинку запорного устройства, предварительно защитив руки перчатками.

Если специальные средства недоступны, можно воспользоваться народными рекомендациями:

• отработанное машинное масло — самый экономичный вариант для автовладельцев;
• солидол — универсальное средство для смазки любых металлических изделий;
• графитовый порошок — можно использовать стружку стержня карандаша;
• оружейное масло — применяется при любых температурных условиях;
• Литол — масло для подшипников, но подойдет и для фурнитуры входной двери;
• подсолнечное масло — если нет альтернативы;
• растопленный растительный жир — используется только в экстренных ситуациях.

Зависимость выбора от вида замка

Средство следует подбирать исходя из типа запорного устройства входной двери. Например, очистка сувальдных систем производится методом сухой обработки. Масло легко впитывает грязь и металлическую стружку, что может послужить причиной поломки устройства. Поэтому в данном случае используется сухая графитовая пыль.

Бронзовые цилиндровые замки для входных дверей менее требовательны к смазке. Но чем более дешевый металл использовался при изготовлении запорного механизма, тем более тщательно следует подходить к подбору профилактических средств.

Ремонт

К ремонту замка может привести несколько причин. Это может произойти из-за износа внутренних элементов, после попытки взлома или после неудачных попыток открыть дверь чужим ключом.

В некоторых случаях замена личинки необходима при поломке ключа

Помимо этого, у вас может наблюдаться провисание дверного полотна, что рано или поздно приведёт к поломке механизма. Но самая распространённая причина, при которой требуется замена личинки — утеря ключей.

Обычно цилиндр можно поменять самостоятельно или пригласить для этого профессионалов, ведь работа не самая простая. Но в любом случае, решение вопроса может быть найдено без специалиста.

Watch this video on YouTube

Предыдущая ДвериДвери-купе: как создать идеальное пространство при минимуме места
Следующая ДвериКак установить межкомнатную дверь: нюансы, подробная инструкция

Как определить можно ли поменять личинку в конкретном замке

Личинку можно поменять на всех типах цилиндрового врезного замка (тело замка скрыто в дверном полотне) и на некоторых накладных замках (тело замка прикреплено на дверь с внутренней стороны).

Определить можно ли поменять личинку в замке достаточно просто. Для этого нужно взглянуть на ключ к нему. Если ключ плоский с вырезами и насечками, полукруглый с надпилами, крестообразный — то замена личинки возможна.

Если же ключ круглый с двумя лопастями с насечками — то в этом случае замена личинки невозможна. Замки с ключами такго типа называют сувадальными.

Ели замок врезной то, необходимо осмотреть торец двери, металлическую планку где выдвигаются запорные язычки. У замков со сменной личинкой под запорными язычками можно увидеть головку винта для крестообразной отвертки, реже под плоскую. Это винт крепления личинки. Если такой винт есть, то личинку можно поменять.

Если замок накладной то, чаще всего личинку заменить можно только вместе с замком. Однако на некоторых типах накладных замков замена только личинки возможна. Это такие замки как ШО-25 очень популярный в 90 годы. Понять точно можно только сняв замок с двери.

В накладном замке, возможным вариантом является замена всего замка, либо установка вместо него врезного цилиндрического замка с личинкой.

Может оказаться, что в замке не предусмотрена замена личинки. Такое бывает с замками других типов, без сменной личинки. Это может быть как врезной, так и накладной замок. В этом случае альтернативным решением является полная переустановка замка.

Как поменять личинку в китайской двери

Если секретки подобраны правильно, в соответствии с типом запора и толщины створки, установить секретку можно и самостоятельно. Чтобы заменить элемент, нужна лишь крестовая отвертка. Установка занимает около 15–20 минут.

1. Находят крепежный винт, который и удерживает сердцевину. Обычно он располагается в торце створки, может быть симметричным и асимметричным, что определяется типом замка.
   Винт выкручивают, а секретку вытаскивают.
2. Если сердцевина не выдвигается, нужно вставить ключевой элемент в скважину и повернуть на небольшой угол. Цилиндр блокируется флажком или подвижным кулачком, а при повороте деталь скрывается в секретке.
3. Измеряют величину дверной створки или длину цилиндра, чтобы узнать, какую сердцевину нужно искать в магазине. Также следует измерить диаметр элемента. Идеально взять старую секретку с собой.
4. Замена личинки для замков китайских металлических дверей осуществляется в обратном порядке. Для этого достаточно вставить новый элемент на прежнее место. Деталь должна точно лечь в гнездо: для этого при установке деталь слегка шевелят при одновременном заживлении на крепеж.
5. Крепежным винтом закрепляют цилиндр. Затем проверяют работу замка при открытой и закрытой створке. На фото демонстрируется, как поменять секретку.

Описание

Как было сказано выше, личинка или сердечник, встречается только в цилиндровых изделиях. Ее устройство простое: внутри установлены разрезные штифты, к которым прикрепляются специальные пружины. Они не допускают вращение всего механизма, если в замочную скважину вставлен чужой ключ. Если воспользоваться родным ключом, то под его действием происходит приподнимание штифтов, что позволяет установить их разъемы на одном уровне с сердечником. Это действие приводит в движение засов, позволяя ему отпирать и запирать замок.

Бороздки на ключе выглядят как клинышки, участвуют в отпирании запорного устройства. Сердцевина замка и ключи похожи между собой, но сходство только внешнее, так как секретный механизм имеет большие отличия.

Кроме сердцевины любой запорный механизм имеет специальное устройство, которое выполняет запирание дверного полотна. Их называют ригелями, или засовами. Подробно это можно рассмотреть на представленной схеме.

Схема
