Как установить вентиляционный клапан для пластиковых окон?

Принцип работы

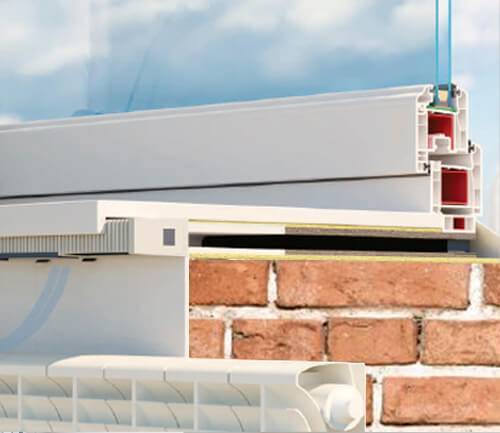

Вентиляционный клапан монтируется под подоконник, поэтому практически не виден ни изнутри, ни снаружи. Работа Home Air не требует подключения к сети – работа клапана запускается за счет разности давления в помещении и на улице.

Свежий воздух поступает по теплоизолирующим воздуховодам в глушители, блокирующие уличный шум. Далее система снижает скорость воздушного потока и очищает его в специальном фильтре. Очищенный воздух через заслонку поступает на радиатор отопления и нагревается. Таким образом, в ваш дом поступает свежий воздух, который имеет температуру, близкую к комнатной, а проникновение пыли и шума блокируется.

Во многих старых многоквартирных домах при проектировании системы естественной вентиляции подразумевалось, что приток свежего воздуха должен будет осуществляться через микроотверстия деревянных оконных рам и неплотности закрытых окон. Вследствие чего, при установке новых герметичных пластиковых окон нарушается нормальный воздухообмен, который был заложен проектом, что приводит к некоторым проблемам. Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы. Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Вентиляционные клапаны устанавливается непосредственно в раму любого окна из ПВХ, дерева и даже алюминиевого окна. В верхней части рамы, по специальному кондуктору высверливается щель. Монтаж легко производится как в цеху при изготовлении окна, так и уже на установленные окна без демонтажа и замены стеклопакетов. Приточный клапан для пластиковых окон позволяет пользователю самостоятельно настроить приток необходимого воздуха в помещение, полностью открыть, соблюсти необходимый баланс или вовсе закрыть.

Вентиляционные клапаны не входят в базовую комплектацию окна. В качестве дополнительной опции ко всем пластиковым окнам наша компания предлагает высококачественные автоматические проветриватели компании VENTAIR

Вентиляционный клапан VENTAIR:

  • Обеспечивает постоянный воздухообмен: 4,8 м3 в час (при 10Па)
  • Благодаря использованию климатического клапана влажность воздуха уменьшается в среднем на 8-10% и предотвращается выпадение конденсата
  • Звукоизоляция окон с клапаном при использовании стеклопакета 4-16-4 составляет примерно 34 дБ
  • Все климатические клапаны устроены таким образом, чтобы они запирались при сильном ветре

Вентиляционный клапан Air-Box Comfort:

Установка данного клапана осуществляется без свирления и фрезеровки профиля!

  • Воздухопроницаемость при статическом давлении 10 Па, м 3 /ч 31-42
  • Габаритные размеры клапана (ШхГхВ), мм 350×42,5×8,5
  • Цвет белый, RAL по заказу
  • Материал АБС, ПВХ
  • Монтаж сверху на створку

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Клапан Air-Box Comfort совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Так ли он необходим?

Неплотное прилегание частей деревянного окна порождало постоянные сквозняки. И если летом это радовало, то зимой доставляло неудобства. Старшее поколение помнит, как приходилось осенью законопачивать щели. Но при этом в жилище был идеальный микроклимат, не было спертого воздуха. По этой же причине обычные деревянные окна не потели, а пластиковые часто «плачут», что ведет к быстрому образованию плесени.

Не стоит забывать про факторы обычной жизнедеятельности:

– сушка в квартире выстиранного белья;

– дыхание человека, выделяющее углекислый газ,

– потоотделение;

– выделение пара, нагревание масел при приготовлении пищи и пр.

Эти факторы могут существенно навредить пластиковому стеклопакету. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.

Способы вентиляции пластиковых окон

Наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание . По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Этап 3. Подготовка

Этот этап установки начинают лишь после доставки заказанных окон. Вначале освобождается рабочее место, вся мебель накрывается полиэтиленовой пленкой (будет много пыли).

Лучше вынести из помещения всю мебель, так как будет очень много пылиПленка защитит стены и оставшуюся мебель от грязи

Шаг 1. Если требуется, из окна извлекается стеклопакет. Для этого штапик слегка поддевается штапелем и вытаскивается. Прежде всего, снимаются вертикальные штапики, затем горизонтальные. Они в обязательном порядке нумеруются, в противном случае после установки образуются зазоры.

Шаг 2. Далее рама немного наклоняется и вынимается стекло.

Подготовка окнаКак вынуть стеклоКак вынуть стекло

Шаг 3. Болты откручиваются после того, как с навесов будут сняты заглушки. Ручка поворачивается в «режим проветривания» (по центру), окно приоткрывается и снимается. Остается лишь рама с импостами.

Затем нужно сделать разметку под анкеры и проделать по ней отверстия – по два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого изготовлены стены, неплотный (к примеру, ячеистый бетон), то крепеж выполняется с помощью анкерных подвесов. Последние следует зафиксировать на стене и раме закаленными саморезами (по восемь штук на каждый).

Установка клапана на пластиковые окна

Клапан на окне ПВХ в закрытом виде

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах

Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Разновидности клапанов

Можно выделить 4 основных типа, различающихся по способу установки и некоторым функциональным особенностям:

  1. фальцевые;
  2. щелевые;
  3. накладные;
  4. клапан-ручка.

Фальцевые

Самый бюджетный и простой в установке вариант. Плюс данной разновидности в том, что для монтажа не требуется снимать и разбирать окно. Для установки достаточно сделать небольшие прорезы в притворе окна, через которые будет проходить воздух с улицы.

Пропускная способность таких клапанов невелика, проветривание иногда может быть недостаточным, но при этом совершенно не снижается звукоизоляция. Регулируется приток воздуха вручную, при помощи специальной задвижки.

Щелевые

Обеспечивают более эффективное проветривание по сравнению с фальцевыми клапанами, за счет увеличенной пропускной способности. Данный вид клапанов также не требует демонтажа окон при установке.

Щель для притока воздуха имеет размер 1,2-1,6 см в высоту, 17-40 см в ширину. От попадания пыли и насекомых устройство защищено специальным пропускным блоком, установленным на внешней стороне окна.

Накладные

Клапаны этой разновидности можно вмонтировать только одновременно с установкой пластиковых окон, так как для них требуется специальное место на раме. В уже имеющийся стеклопакет монтаж невозможен.

Накладные вентиляционные клапаны характеризуются повышенной пропускной способностью и обеспечивают отличный уровень вентиляции, но ухудшают звукоизоляцию и экономию тепла.

Клапан-ручка

Оригинальное решение проблемы вентиляции, обладающее рядом преимуществ:

  • Прямоточное устройство препятствует промерзанию оконного профиля и образованию конденсата при поступлении холодного воздуха
  • В комплексной работе с системой вытяжки клапан снижает влажность и поддерживает в помещении комфортный микроклимат.
  • Приспособление обеспечивает естественный приток воздуха, что делает использование комфортным в холодное время года.
  • Вентиляция такой модификации не ухудшает дизайн окон.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

  • пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
  • уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
  • эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
  • механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
  • место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
  • способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

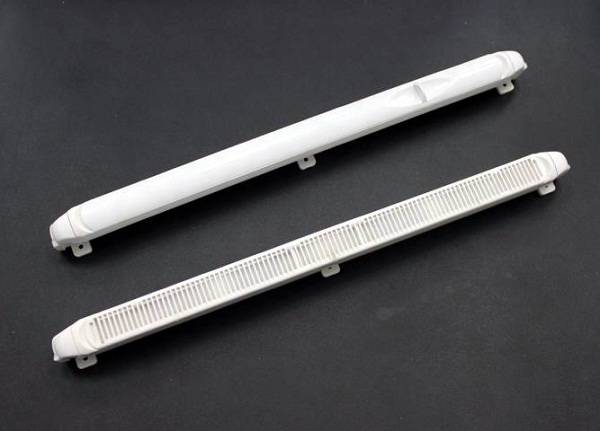

Рис. 6. Клапан до установки.

Почему важно проветривать комнату?

Почему нужно периодически проветривать комнату:


Духота, повышенная влажность

Конденсат на окнах

Риск образования грибка и плесени

Высокий уровень содержания СО2

Высокий уровень содержания радона

Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат

Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств:

  • Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию
  • Квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками.
  • В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

Какие имеются варианты климатических клапанов для пластиковых окон

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

  • Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
  • Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
  • Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

  1. В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.

  2. Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума

Особенно важно для жителей степных районов и мегаполисов.

Варианты климатических клапанов

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель

Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять

Особенности конструкции вентиляционного клапана

Существует несколько разновидностей этого приспособления, которые устанавливают на кухне, в санузлах, монтируя в стены или потолок. Независимо от модели, все приточки имеют следующие составные элементы:

воздуховодная труба – чаще всего она изготавливается из пластика. Именно по ней свежий воздух снаружи попадает в комнату;

наружная вентиляционная решетка – защищает воздуховод от попадания осадков, влаги, грязи;

оголовок – внутренняя часть клапана с фильтром. Он направляет и регулирует воздушный поток.

На внутреннюю часть также устанавливается вентиляционная решетка – существует множество их типов, от обычных линейних и щелевых до более современных жалюзийных. Во многие модели вентиляционных клапанов устанавливают утеплитель – полифом. Он предотвращает промерзание трубы и снижает уровень шума с улицы. Существуют также более сложные модели – в их конструкции предусмотрены:

датчики температуры и влажности;

Такие устройства работают автономно, самостоятельно регулируя уровень воздушного потока и определяя его необходимую температуру и влажность. Данные параметры можно задавать по собственному желанию, используя электронное управление клапаном.

Разбор типов устройств

Существует несколько видов приборов вентилирования. Их классификация зависит от характеристик и возможностей. Какая  будет польза от клапана приточной вентиляции

Ручные приточники

Он стоит дешевле автоматического, но регулировать подачу свежего воздуха самостоятельно тяжело, ведь  это зависит от этих факторов:

  • сколько людей в помещении;
  • какое состояние микроклимата в квартире.

Автоматические приточники

Такой  удобен. Там уже заранее имеется  приспособление, показывающее влажность в помещении, поэтому прибор самостоятельно отредактирует настройки.

Фальцевые приточно-вентиляционные приспособления

Это недорогостоящий вариант. Для инсталляции, оконные проёмы снимать не нужно. Шум с улицы всё равно проникает в дом.

Но главный недостаток такого приточника — это пропуск воздуха, иногда придётся проветривать комнату.

Щелевые проветриватели на оконные проёмы

Щелевое проветривание популярно. У этих вентиляционных приборов такого типа  различное строение и постановка для работы.

Они популярны из-за сильного втягивания воздуха.

Ручка с приточным приспособлением

Это нестандартное приспособление. Оно просто ставится вместо ручки, и при  постановке даже вид не изменится.

У него есть фильтр, который может заблокировать пыль с улицы.

Накладные приточники.

А этот вид по сравнению с прошлыми самый эффективный, но, к сожалению, здесь не обойдётся снятие окон. Размеры створок и рамы надо «подгонять» примерно под  проветриватель, и нет нормальной изоляции от шума на улице.

Именно из-за таких проблем ими пользуются больше на предприятиях чем в своём доме, что рекомендуется.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.


Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

МеханизмИспользование для вентиляции
Поворотное открываниеСобственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открываниеВозможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветриваниеЭтот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветриваниеВариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.


Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.


Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

  1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
  2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.


Клапан приточной вентиляции для окон пластиковых: принцип действия

  1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.


Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.

Значение оконной вентиляции: сравнительная таблица

Пластиковые окна без клапанаПластиковые окна с клапаном
Если в квартире проживают дети, а также домашние животные, без присмотра нельзя оставлять открытыми окна.Клапан пропускает воздух при закрытом окне, что очень безопасно если в квартире есть дети.
Проветривание в зимний период приводит к быстрому охлаждению квартиры.Воздух с улицы поступает непрерывно, однако клапан можно перекрыть, если температура в квартире понизилась.
Пластиковое окно при закрытии очень герметично, оно не пропускает воздух.Воздушные массы циркулируют 24 часа при закрытых окнах и отсутствии хозяев.
Вместе с ветровыми массами в квартиру при проветривании проникает городская пыль.Фильтры в клапанах не допускают проникновению пыли внутрь квартиры.
На откосах из-за избытка влажности появляется плесень.Окна с клапаном препятствуют запотеванию окон и образованию грибка.
Окна при проветривании пропускают городской шум.Полная звукоизоляция при работе клапана.
Большой поток воздуха, сквозняк в сырую погоду при проветривании приводит к простудным заболеваниям.Сквозняк отсутствует даже в самое холодное время года.

Уход и обслуживание

Чтобы приточные оконные клапаны на окнах функционировали эффективно, рекомендуется 1–2 раза в год производить очистку их корпуса от пыли и крупных загрязнений. Учитывая, что через такие приборы ежедневно проходят потоки воздуха, на корпусе оседает много пыли, в особенности на поверхности с вентиляционными отверстиями. Чтобы удалить загрязнения с устройства, используют влажную ветошь. Поверхность с вентиляционными отверстиями очищают, для чего применяется пылесос. Благодаря этому удаляются и наслоения пыли внутри корпуса.

Клапан для вентиляции пластиковых окон не рекомендуется демонтировать. Он имеет простую конструкцию, что позволяет эффективно удалить все загрязнения, не разбирая корпус. А также не следует пытаться очистить конструкцию, используя химические средства. Потом их сложно удалять. В результате на плохо очищенных поверхностях загрязнения будут скапливаться более интенсивно.

Если планируется выполнить ремонтные работы вблизи от оконного блока, необходимо закрыть приточно-вытяжное устройство плёнкой или плотной тканью

Важно защитить отверстие в раме/створке, через которое проходит воздух, т. к

при попадании крупных фракций в щель снижается интенсивность циркуляции воздушных потоков. Если в прорезь все же попал сор, его можно удалить, используя острый инструмент небольшого сечения.

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Компактные вентиляционные устройства (бризеры, проветриватели)

Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

Бризер Тион 3s

Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

Обзор и отзыв на Бризер Тион 3S:

Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

Проветриватель Blauberg VENTO Expert A50-1 Pro

Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

Бризер Тион o2

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
