Что такое приточный клапан для пластиковых окон?

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

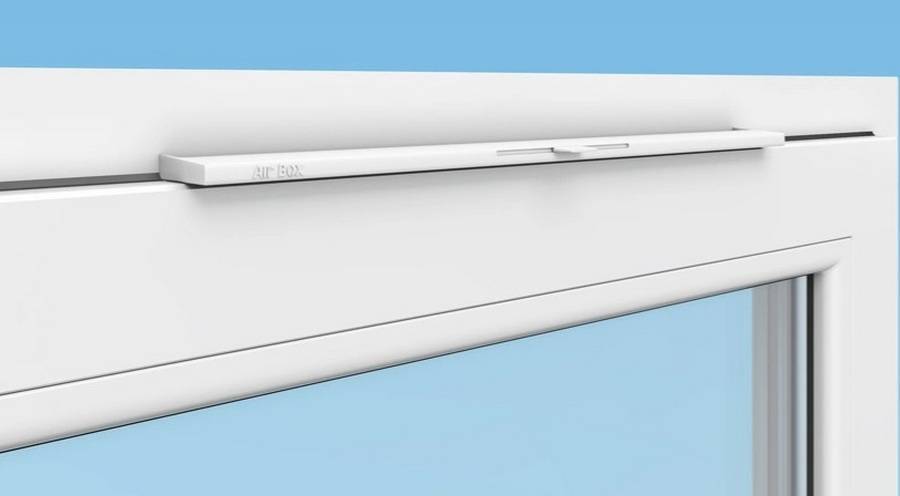

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

НаименованиеПоказатель
Страна-изготовительКитай
Ширина, мм44
Высота, мм20
Длина, мм355
Вес, грамм75
Цена, рублей500

Air-Box Comfort Преимущества:

  • Монтаж не требует фрезеровки окна;
  • Уверенная защита от образования грибка и плесени;
  • Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

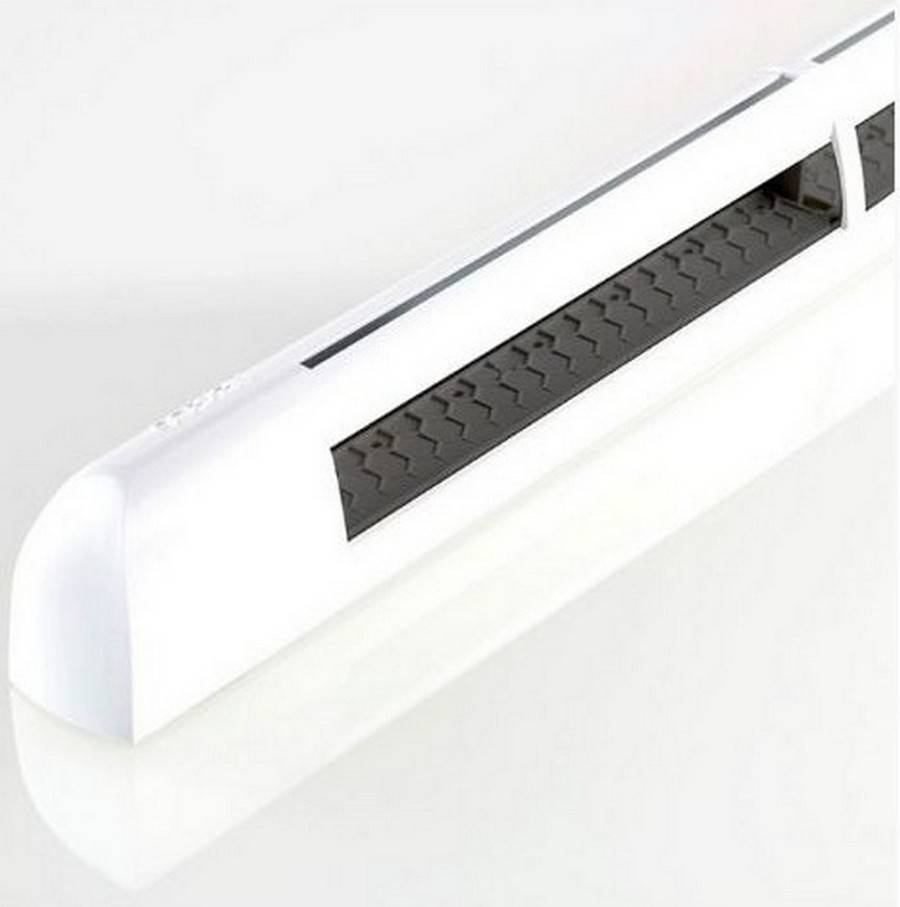

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

НаименованиеПоказатель
Страна-изготовительФранция
Ширина, мм50
Высота, мм25
Длина, мм390
Вес, грамм120
Цена, рублей1200

Aereco EFM 1289 Преимущества:

  • Демократичная цена;
  • Большой угол открытия заслонки;
  • Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

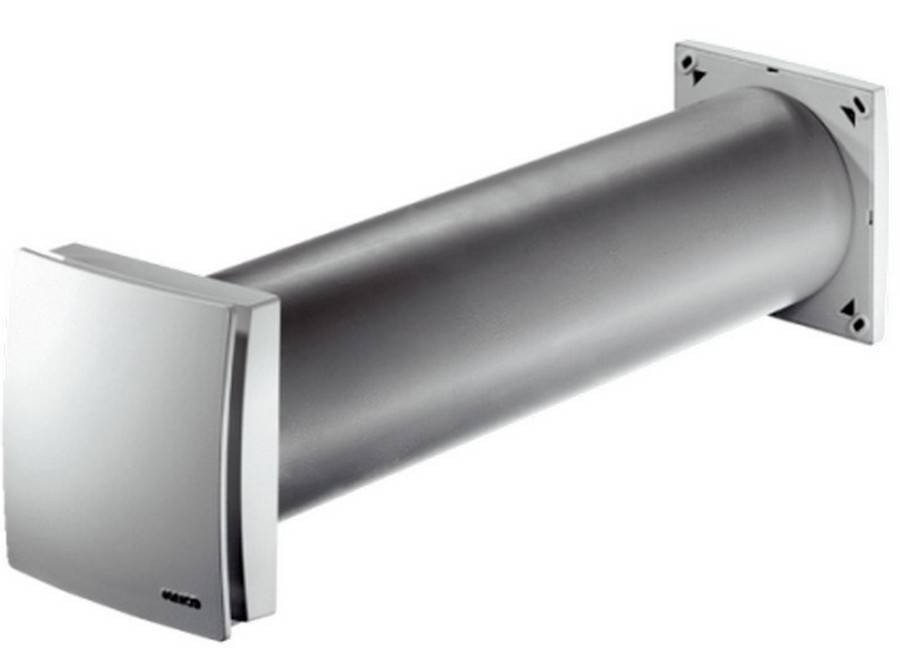

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

НаименованиеПоказатель
Страна-изготовительГермания
Воздухообмен, куб.м./часОт 30 до 125
Воздушный фильтрG-2
Диаметр, мм125
Глубина, мм500
Цена, рублей11000

Преимущества:

  • Хорошая комплектация набора;
  • Элегантный внешний вид;
  • В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

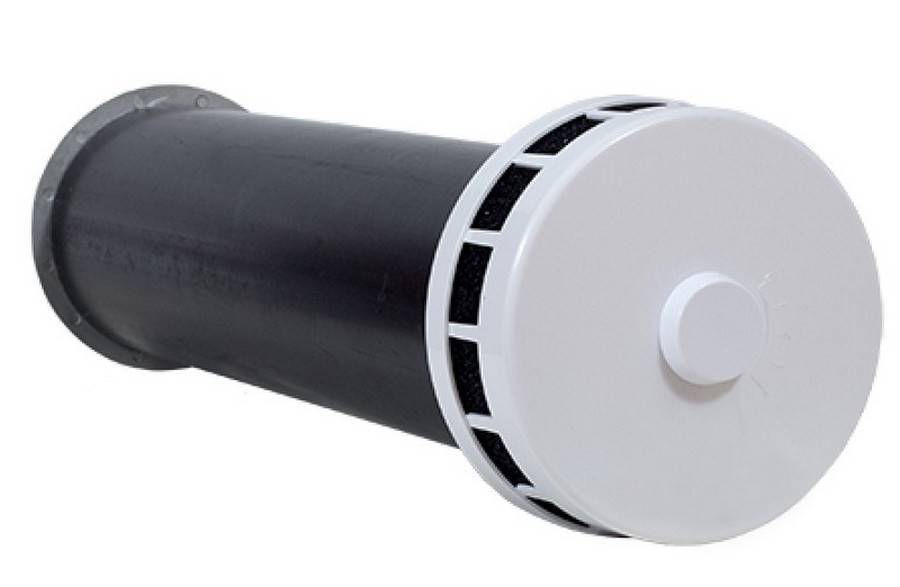

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

НаименованиеПоказатель
Страна-изготовительУкраина
Воздухообмен, куб.м./час45
Воздушный фильтрG-3
Диаметр, мм103
Глубина, мм305
Цена, рублей1700

Вентс ПС 101 Преимущества:

  • Экологичный и компактный корпус;
  • Улучшенный фильтр;
  • Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ5
Габариты, мм400х200х100
Диаметр, мм133
Цена, рублей2500

КПВ-125 (КИВ-125) Преимущества:

  • Демократичная цена;
  • Сравнительно легкий процесс монтажа для специалиста;
  • Отлично борется с конденсатом.

Недостатки:

Внешний вид может дисгармонировать с интерьером.

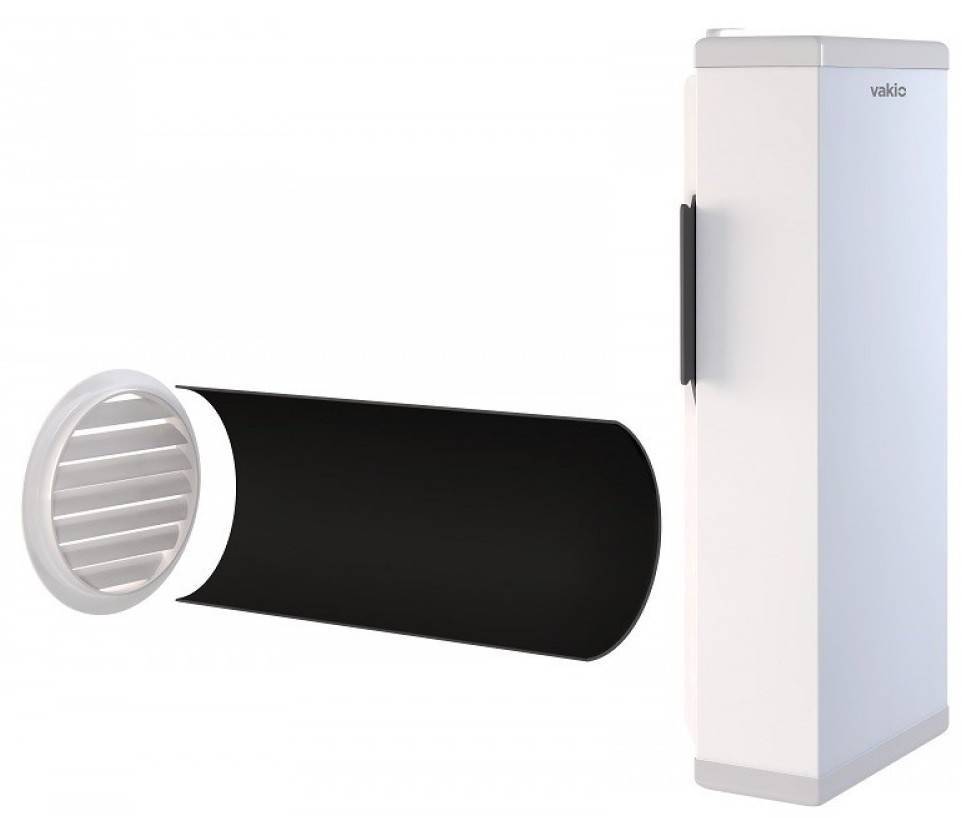

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

НаименованиеПоказатель
Страна-изготовительРоссия
Класс фильтраФ6
Габариты, мм470х222х94
Диаметр, мм132
Цена, рублей4900

Vakio Kiv Преимущества:

  • Отличное соотношение в категории «цена/качество»;
  • Сверх тихий режим работы вентилятора;
  • Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

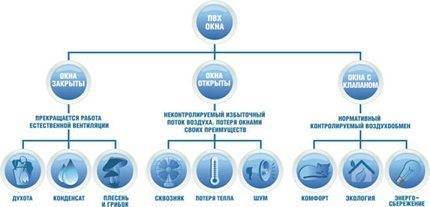

Система для улучшения и поддержания микроклимата в здании

Частое открывание форточек приводит к разгерметизации, а именно потере тепла, что значительно снижает накопленный обогрев. Наличие приточных клапанов решит и эту проблему. Устанавливаемые на окна пвх под самым верхом, они успешно справляются с вытяжной функцией. С этим механизмом на стекле конденсат станет появляться все меньше и в доме воцариться желаемая атмосфера.

Вентиляционные клапаны обладают целым рядом преимуществ:

  • они компактны и не закрывают собой свет;
  • исключают возникновение сквозняков;
  • сохраняют тепло в квартире;
  • не пропускают шум с улицы;
  • регулируемы;
  • устанавливаются без труда и особых затрат.

Обзор лучших моделей

На российском рынке достаточно много производителей окон, а вот оговоренные устройства изготавливаются немногими брендами. Проанализировав отзывы владельцев, мы отобрали для вас список наиболее популярных торговых марок оконных устройств приточки. Ознакомимся подробней с каждым из них:

  • Клапаны немецкого бренда Siegenia демонстрируют стабильно хорошее качество. Многим не нравятся большие габариты устройства, закрывающего значительную часть окна;
  • Торговая марка Rehau предлагает клапана, которые отличаются более высоким качеством и небольшими габаритами, не закрывающими оконное пространство. Среди других преимуществ компании: – автоматическая регулировка, достойная шумоизоляция и универсальная возможность установки на окна разных размеров.

Aereco бренд компании Homearea лидирует в рейтингах качества. Пользователи отмечают надежную морозоустойчивость их конструкции и более выгодную цену при сравнении с аналогами. Не вызывает нареканий звукоизоляция этих клапанов. Их производительность корректируется автоматически, управляемая датчиками влажности. Крепеж клапанов Aereco осуществляется двумя вариантами. В зависимости от способа подачи воздуха возможен вертикальный и горизонтальный монтаж. Устройства предлагают два режима работы: – легкое проветривание и автоматическая регулировка производительности. Aereco представляет на рынке серию из трех моделей клапанов:

  • Comfort – приточное устройство, которое можно монтировать как с фрезеровкой переплета, так и на месте расположения уплотнителя;
  • Comfort-S предназначается для проветривания помещений с окнами не имеющими створок;
  • Regel-air применяется в случаях различных типов окон и обеспечивает пассивное проветривание. В процессе своей работы сохраняет свойственные окну параметры шумоизоляции. Адаптированный для универсальной установки в любых разновидностях переплетов. Клапан Regel-air обладает еще одним преимуществом. Он монтируется скрытно и когда створка окна закрыта, практически не виден. Управляется клапан устройством, перекрывающим рабочий проход при росте влажности или снижении температуры в помещении.
  • Рейтинг ТОП-10 в 2020 году: бризеры, рекуператоры, проветриватели для частного дома и квартиры
  • Естественная и принудительная вентиляция в квартире

Какие имеются варианты климатических клапанов для пластиковых окон

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

  • Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
  • Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
  • Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

  1. В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.

  2. Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума

Особенно важно для жителей степных районов и мегаполисов.

Варианты климатических клапанов

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель

Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять

Пример монтажа проветривателя с перфорацией

Процесс установки проветривателя будет меняться согласно его конструктивным особенностям. Зачастую может потребоваться фрезеровка рамы, однако иногда в этом необходимости.

Проведение подготовительных работ

Перфорированный клапан рекомендуется монтировать вверху окна. Планируя врезку приспособления, рекомендуется учитывать такие нюансы:

  • установка пройдет быстрее и легче, если створку изначально открыть;
  • лучше осуществлять монтаж летом – тогда непогода не сможет помешать работе;
  • делая отверстия для щелевого проветривания, необходимо действовать аккуратно, чтобы не повредить уплотнительные приспособления на окне.

Список необходимых инструментов

Чтобы установить приточник на раму самостоятельно, важно подготовить список инструментов. Фрезеровка не обходится без электрической дрели

К ней необходимо подобрать сверла правильного диаметра, например, 5 и 10 мм. Также пригодится:

  1. Мелкозернистый напильник.
  2. Электрический лобзик.
  3. Подготовленный шаблон – его можно изготовить самостоятельно, из картонки или металла.
  4. Силиконовый герметик – пригодится для заполнения щелей после монтажа.

Шаблон для разметки также можно изготовить из оргалита – небольшой отрезок материала просверливают в нескольких местах на одинаковом расстоянии. Затем такой шаблон можно приложить к оконной раме и сделать пометки, где будут проходить вентиляционные отверстия.

Поэтапный ход установки и крепления

При установке вытяжного клапана стоит соблюдать последовательность работ, тогда вероятность ошибки будет сведена к нулю. Весь алгоритм выполнения работ:

  1. Разметка. На вертикальный выступ надень заготовленный шаблон и отметь место врезки будущего приточного клапана.
  2. Фрезеровка. Крупным сверлом сделай несколько отверстий по прямой линии, ножом сделай прорезы или используй электрический лобзик. То же самое сделай на наплаве рамы.
  3. Монтаж планки и клапана. На тыльную сторону планки нанеси герметик и приложи к створке. Чтобы укрепить конструкцию, дополнительно воспользуйся саморезами.
  4. Установка козырька. С наружной стороны окна зафиксируй защитный козырек, закрепи его саморезами.
  5. Конечный этап. На данном этапе установи створку окна на место, закрепи всю фурнитуру обратно.

Чтобы проверить, как функционирует приточный клапан, необходимо установить режим проветривания – свежий воздух будет забираться снаружи, а изнутри выходить на улицу.

Обзор популярных моделей проветривателей

Чтобы установить действительно качественный и функциональный приточник, нужно узнать, какие модели и производители сейчас занимают рынок. Можно выделить следующих изготовителей:

  1. Компания из Франции, выпускающая клапаны различных расцветок. В ассортименте можно отыскать изделия белого и серого цвета, а также варианты под дерево. Чтобы клапан был защищен, покупатель может отдельно приобрести специальный козырек. Выделяют несколько моделей: ЕНА2, ЕММ, EMF. Модели изготавливают из усиленного пластика, ЕНА2 имеет проходную способность 35 кубов в час, при этом шумоизоляция составляет 37 дБ. ЕММ оснащена подвижным внешним блоком, а EMF переключается вручную.
  2. Air-Box. Проветриватели российского производства с ручной регулировкой. Они просты в эксплуатации и в уходе. Устройства не имеют автоматического контроля уровня влажности. Наружных блоков здесь нет, а сам прибор монтируется на раму окна изнутри. Серии делятся на Standart, Comfort, Comfort S.
  3. Изделия бельгийского производителя. Выпускает приточники щелевого типа. Клапаны оснащаются фильтрами, ручное управление реализуется за счет шнура в положениях «открыто» и «закрыто».

Способ установки будет изменяться согласно конструкции прибора. Изделия российского и зарубежного производства будут одинаково эффективными.

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

  1. Вверху конструкции расположен специальный ползунок.
  2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
  3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Какие приточные клапаны бывают

Клапаны бывают трех типов:

  • деревянные;
  • металлические;
  • пластиковые.

Устройство вентиляции может регулироваться с помощью:

  • электродвигателя;
  • вручную;
  • шнуром;
  • штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

  • Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
  • Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
  • Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Оконный клапан против других систем вентиляции: что лучше?

Чтобы сравнивать виды приточной вентиляции, для начала стоит определить критерии сравнения:

  • Производительность. Производительность проветривателя измеряется в кубических метрах воздуха, который подается устройством за час. В среднем взрослый человек потребляет около 30–40 м3/ч. Так, если в Вашей семье три человека, Вам потребуется прибор с производительностью от 90 кубометров в час. Лучше всего брать проветриватель с запасом производительности, чтобы не перегружать аппарат постоянной работой на максимальных настройках.
  • Шум. Для комфортного использования проветривателя важен низкий уровень шума. Незаметный уровень шума находится в диапазоне 30–40 децибел, на высокой производительности нормальный уровень шума проветривателя должен составлять не более 50–55 децибел. Также при выборе аппарата необходимо проследить, какой звук исходит от проветривателя: прерывистый шум, скорее всего, будет раздражать слух.
  • Система фильтрации. Воздушные фильтры установлены далеко не в каждом проветривателе. Если Вы хотите, чтобы подаваемый в квартиру воздух был не только свежим, но и чистым, наличие системы фильтрации должно быть решающим критерием для Вас.
  • Система нагрева воздуха. Нагрев воздуха – необходимая функция для жителей городов, в которых зима особенно сурова. С помощью системы нагрева Вы сможете запрограммировать устройство на подачу воздуха комфортной температуры.
  • Сложность монтажа. Монтаж проветривателя – процесс, требующий аккуратности и точности. Некоторые виды проветривателей устанавливают своими руками, для некоторых нужна помощь специалистов.
  • Стоимость. Цена проветривателя зависит от факторов, указанных выше, – максимальной производительности, звукоизоляции, количества и качества фильтров, наличия системы климат-контроля и т.д. Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч.

Климатический клапан для пластиковых окон – самое простое и бюджетное решение для обеспечения вентиляции. Его установка не требует специального оборудования, через него свежий воздух поступает в дом, он не издает шума – лишь немного увеличивается уровень шума, проникающего в помещение с улицы. Однако возможности устройства не так велики. Производительность его достаточно низкая – до 35 м3/ч. Фильтрами и нагревательным элементом прибор не оснащен.

Схожим устройством обладает и стеновой приточный клапан. Для его установки необходимо проделать отверстие в стене. Как правило, производительность у стенового клапана выше, чем у оконного (до 50 м3/ч). Некоторые модели снабжены фильтром грубой очистки, который препятствует попаданию в воздух помещения крупной пыли, пуха и насекомых. Ввиду ошибок при монтаже стена, на которой размещен клапан, может замерзать при низкой температуре воздуха; система подогрева воздуха отсутствует.

Механический проветриватель похож на стеновой приточный клапан, но в нем обязательно присутствует вентилятор и более эффективные фильтры. Производительность такого устройства ограничивается только производительностью вентилятора (40–120 м3/ч). Тем не менее такой проветриватель не очищает воздух от мелкой пыли и аллергенов; также у него отсутствует функция климат-контроля.

Бризер – наиболее эффективная приточная вентиляционная система среди предыдущих вариантов. Преимущества бризера заключаются в наличии климат-контроля и трехступенчатой системе фильтрации воздуха. Также в бризере присутствует режим рециркуляции, то есть устройство может очищать воздух внутри комнаты. Устройство монтируется специалистами путем проделывания небольшого отверстия в стене, выходящего на улицу, и занимает около часа. Стоимость бризера значительно выше остальных проветривателей. Ниже мы привели краткую сравнительную таблицу четырех вентиляционных устройств (характеристики могут отличаться в зависимости от модели).

ХарактеристикиОконный клапанСтеновой клапанМеханический проветривательБризер 3S
Производительность5–35 м³/чдо 50 м³/ч40–120 м³/ч30–140 м³/ч
Уровень шумав зависимости от шума на улице – до 37 дБв зависимости от шума на улице – до 48 дБ22–39 дБ19–47 дБ
Фильтрыфильтр грубой очисткифильтр тонкой очистки, угольный фильтрфильтры грубой и тонкой очистки, угольный фильтр
Подогрев воздуха++,климат-контроль
Рециркуляция+
Допустимая T уличного воздуха-30. +40 °C-40. +50 °C

Установка на пластиковые окна

Чтобы сделать отверстие в раме, понадобится электрический лобзик

Фальцевый проветриватель устанавливают в верхней части окна, лучше всего выбрать для этого теплое время года. Для фрезеровки рамы потребуется электрооборудование и другие инструменты:

  • электролобзик;
  • электродрель со сверлами диаметром 5 и 10 мм;
  • шаблон из фанеры или оргалита;
  • мелкозернистый напильник;
  • силиконовый герметик.

На подготовительном этапе створку снимают, устанавливают в наклонном или вертикальном положении, убирают фурнитуру и ответные планки, которые будут мешать фрезеровке.

Монтаж пошагово:

  1. Делают разметку, надев шаблон на вертикальный выступ.
  2. Сверлом диаметром 10 мм просверливают в ряд несколько отверстий на некотором расстоянии друг от друга.
  3. Лобзиком соединяют отверстия.
  4. Повторяют процедуру на наплаве рамы.
  5. Заполняют герметиком вскрытые оконные камеры.
  6. Обрабатывают монтажную планку герметиком с обратной стороны и прикладывают к створке. Закрепляют ее саморезами.
  7. Внутренний блок с помощью защелок фиксируют на планке.
  8. Саморезами крепят наружный козырек. Соединения обрабатывают герметиком.
  9. Монтируют обратно оконную фурнитуру и створку.

Клапан, не требующий фрезеровки, устанавливается еще проще. Потребуются инструменты:

  • сантиметр;
  • строительный нож;
  • отвертка или ее электрический аналог – шуруповерт.

Комплектация приточного клапана этой модели включает:

  • набор герметизирующих лент;
  • заглушки;
  • саморезы;
  • непосредственно сам клапан.

Монтаж клапана без перфорации рамы

Монтаж клапана для приточной вентиляции на окно выполняют следующим образом:

  1. Размечают место установки. В крайних точках делают надсечки и вынимают герметизирующую ленту.
  2. В освободившемся пазу устанавливают крепежные дюбеля: по краям – два, по центру – один.
  3. Снимают защитную полосу с липкой ленты и приклеивают клапан.
  4. Фиксируют прибор к оконному профилю саморезами, вкручивая их в дюбели.
  5. Ленту на раме меняют на более узкую из набора.

После установки выполняют регулировку, изменяя положение ползунка влево или вправо. Правое положение увеличивает приток воздуха, левое – уменьшает.

Преимущества приточных клапанов

Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

К особенностям оконных проветривателей можно отнести следующее:

  • световая зона стеклопакета остается свободной;
  • отсутствие сквозняков, как от открытого окна;
  • приток уличного воздуха проходит органично, в полном объеме;
  • не будет тепловых потерь;
  • сохранение звуковой изоляции;
  • можно установить параметры работы, в особенности, если это автоматические системы;
  • простой монтаж и использование.

Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах. Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с

Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.

Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

  • плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
  • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
  • приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

  • вентилируемые профили;
  • ограничители открывания;
  • частично воздухопроницаемые уплотнители;
  • штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

За счет вентиляционного клапана воздухообмен в комнате осуществляется без потерь тепла. Устройство защищает помещение от проникновения шума и пыли (+)

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

  • сам клапан в комплекте;
  • канцелярский нож;
  • отвертка или шуруповерт;
  • линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

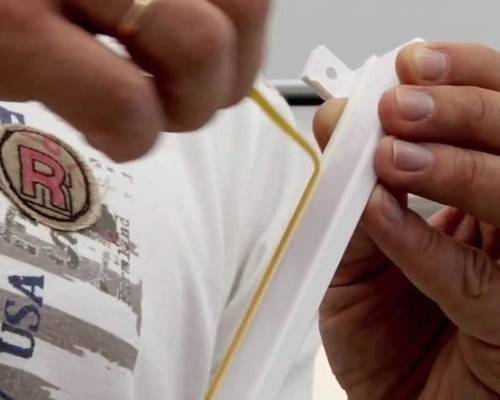

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

Рекомендуем вам еще:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
