Кровля из металлочерепицы

Установка снегозадержателей

Эти приспособления могут быть трубчатыми, решётчатыми и уголковыми. Первые фиксируются в таком порядке:

1. Создание разметки расположения устройств.
2. Усиление обрешётки с помощью дополнительного бруска.
3. Сборка конструкции. Болты не затягиваются.
4. Сам монтаж к кровле, в которой создаются отверстия для крепежей. Для их размещения подходит только нижняя волна, прилегающая к обрешётке.
5. Присоединение к скату болтами. 0,8 х 6 см. Шаг – 30-50 см.
6. Гидроизоляция отверстий – применяются резиновые прокладки.
7. Вставка самих трубок.

При наличии мансарды они устраиваются над всеми оконными проёмами. Их дистанция от крайней части крыши – 40-50 см.

Вторые ставятся под значительным углом там, где концентрируются огромные объёмы снега. Предельная высота решётки – 20 см.

Третьи фиксируются саморезами или стальными уголками, обязательно на верхнюю волну материала. Вариации расположения: хаотичное или в один ряд.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

Монтаж карнизной планки

Карнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэроролика

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

Конек Конек

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

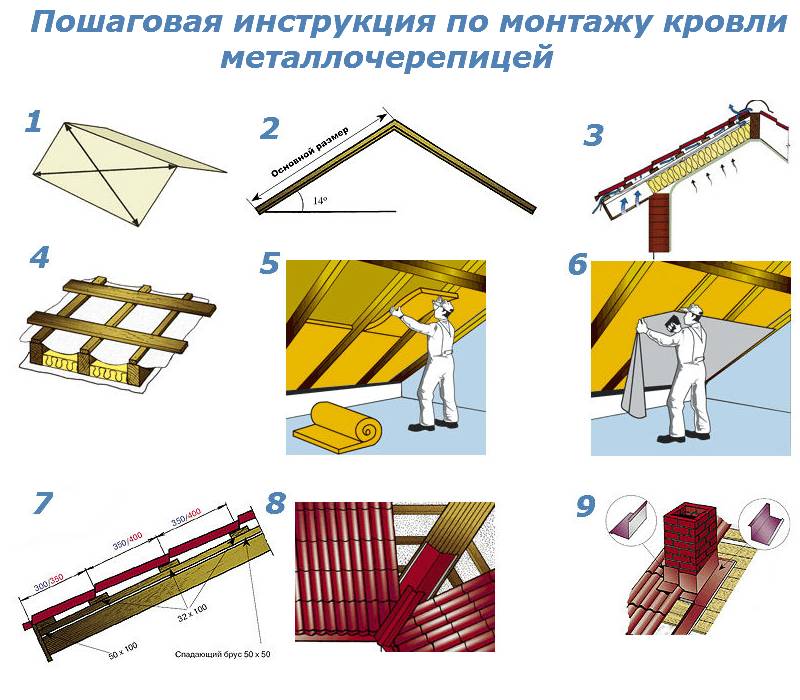

Поэтапная инструкция производства монтажных работ

Началом всех работ служит монтаж стропильной системы, осуществляемый в несколько этапов. Инструкция по монтажу как холодной, так и теплой кровли из металлочерепицы можно заключить в следующую схему монтажа:

Шаг 1. Гидроизоляция стен

Первым делом нужно проложить гидроизоляцию стен. Сделать это можно с помощью обычного рубероида. На стены укладывают брус от фронтона к фронтону по всей длине. После проверяем уровнем горизонтальность конструкций, и контролируем шаг укладки бруса. Мауэрлат крепят анкерными болтами в заранее вертикально высверленные отверстия в брусьях. Позже к нему начинают монтировать стропильные ноги.

Шаг 2. Монтаж прогонов

Монтаж прогонов способствует упрощению производства работ, так как появляется возможность крепить отдельно каждую пару стропил. Прогон ставят в наивысших позициях фронтальных стен и закрепляют в проектное положение анкерами или стальными уголками. Концы прогонов также гидроизолируют.

Шаг 3. Крепление стропил

Перед тем, как начать крепление стропил к уже собранным элементам каркаса, следует разложить все стропильные доски в строгой последовательности их дальнейшей укладки. Все элементы обязательно маркируем, чтобы избежать путаницы.

Как покрыть угол крыши металлочерепицей

Стропильные ноги подрезаем, точно подгоняем все зазоры и углы. В верхней секции стропила соединяют накладками. В каждом соединение должно быть минимум 5 гвоздей. Вначале монтируют крайние стропильные секции, а затем те, что между ними, распределяя их по всей длине дома. В нижней части стропил монтируют затяжки. Все конструкции при монтаже необходимо обязательно выверять.

Шаг 4. Монтажные работы

После установки, выверки и окончательного крепления стропильной системы начинаем кровельные монтажные работы. Чтобы крыша служила долго, а металлочерепица надежно защищала от осадков, монтаж всех фрагментов проводят в строгой технологической последовательности, включающей в себя следующие этапы:

• монтаж контрреек;
• укладка гидроизоляции;
• крепление элементов вертикальной обрешетки;
• монтаж начальных брусков горизонтальной обрешетки;
• дополнительная обрешетка;
• установка ветровых досок;
• монтаж кронштейнов водоотводных желобов;
• карнизные планки;
• монтаж металлочерепицы;
• конек кровли и его уплотнитель;
• теплоизоляционные работы;
• пароизоляция;
• подшивка мансарды (для мансардной кровли).

Если кровля холодная, то последние три этапа не учитывают.

Металлочерепица подходит для кровель с уклоном скатов не ниже 14°. Шаг поперечной волны металлочерепицы напрямую влияет на интервал реек обрешетки. Так, при поперечной волне с диапазоном 300,350 и 400 мм шаг обрешетки соответственно составит 300,350 и 400 мм. Расстояние между самой нижней рейкой обрешетки и следующей за ней соответственно равен 230,280 и 330 мм. Сами фрагменты обрешетки обязательно подвергают антисептической обработке.

Правильный шаг обрешётки для металлочерепицы

Сплошную обрешетку устраивают в местах проходов дымоходов, по месту расположения ендов. До того, как начать крепеж металлочерепицы, обязательно по сплошной обрешетке следует закрепить нижние планки ендовы. Нахлест одной части на другую составляет порядка 100-150 мм. Черепицу монтируют снизу вверх. Участки стыковки листов металлочерепицы дополнительно закрывают декоративными вставками – верхними планками ендовы

Запомните: узлы примыканий – самые уязвимые места, поэтому к их обустройству подходят с усиленным вниманием. Используют герметики для наружных работ, уплотнители, дополнительные слой гидроизоляции

Еще один крайне важный аспект при самостоятельном монтаже металлочерепичной кровли – крепеж. Приобретайте у поставщика комплект крепежа и металлочерепицы вместе, иначе можете утратить гарантийные права на приобретенный товар.

https://youtube.com/watch?v=Cp5O0W3ADSo

Техника безопасности

Строительно-монтажные работы – опасный вид деятельности. Все операции по распилке, резке, сверлению, креплению совершайте в спецодежде, перчатках и защитных масках или очках. При длительных работах руки потеют, инструменты могут выскользнуть, повредить пальцы и занести инфекцию. Ношение масок и очков поможет защитить глаза от металлической пыли, а дыхательные пути от микро-гранул утеплителя. В качестве которого применяют рулонные минераловатные материалы.

Соблюдение правил безопасности – залог вашего здоровья.

Монтаж листов металлочерепицы

Рекомендуем  прочитать:
Как правильно сделать гидроизоляцию крыши

Укладка листов металлочерепицы может проводиться двумя способами – в один ряд и в несколько рядов. Для каждого способа монтажа кровли имеются определенные правила – если их игнорировать, то результат работы вряд ли будет идеальным.

Пошаговая инструкция укладки металлочерепицы в один ряд:

• ряд монтируется справа налево;
• кладут первый лист, выравнивая его по карнизу;
• первый лист крепят с помощью кровельного самореза, вкручивая его по центру;

Обратите внимание: этот первый саморез вкручивается не до конца, он служит временным крепежом

• внахлест на первый лист кладем второй;
• скрепляем два листа металлочерепицы кровельными саморезами – это делается основательно;
• подобным способом выкладываем весь ряд металлочерепицы;
• крепим листы к обрешетке кровельными саморезами.

Обратите внимание: последний лист в ряду не крепится к обрешетке – это нужно будет сделать только после полной укладки второго ряда. Пошаговая инструкция монтажа металлочерепицы в несколько рядов:

Пошаговая инструкция монтажа металлочерепицы в несколько рядов:

• выкладка листов идет справа налево;
• первый/второй/третий листы кровельного материала монтируются идентично тому, как это делается в первой пошаговой инструкции, но только не скрепляются между собой саморезами;
• четвертый лист металлочерепицы устанавливается над третьим – это делается внахлест, то есть четвертый лист должен перекрывать третий лист;
• идентично покрываем весь скат;
• после установки всех листов металлочерепицы сразу на три ряда можно их скрепить между собой кровельными саморезами основательно.

Как видно из инструкции, ничего архисложного в монтаже крыши из металлочерепицы своими руками нет. Но стоит прислушаться к рекомендациям специалистов:

• если покрывается двускатная крыша, то монтаж металлочерепицы нужно начинать с торца (любого);
• при необходимости укладки рассматриваемого кровельного материала на крышу типа «шатер» работа ведется с самой верхней точки, постепенно двигаясь в разные стороны, опускаясь вниз;
• до укладки металлочерепицы во внутренних стыках ската необходимо прикрепить ендову;
• монтаж листов рассматриваемого кровельного материала производится снизу вверх, исключение составляет лишь крыша типа «шатер»;
• на местах верхнего состыкования листов крепится верхняя планка ендовы;
• для крепления листов металлочерепицы используются белые саморезы с головкой, подходящей под восьмигранный ключ. Проверьте наличие резиновой шайбы на саморезе – она предотвратит проникновение влаги под крепеж;
• саморезы вкручиваются только в изгиб листа по следующему принципу: нижний ряд листа крепится через волну, дальше можно вкручивать саморезы также через волну, но в шахматном порядке.

Важно: для покрытия крыши неправильной формы (с выходом на чердак или округлой, трапецевидной формы) нужно будет резать листы металлочерепицы в размер нестандартных участков. Это можно делать только специальными ножницами или ножовкой по металлу, но ни в коем случае не применять электроинструмент с высокими оборотами

Дело в том, что во время работы таким инструментом по металлочерепице происходит сильное нагревание материала – это приводит к нарушению защитного покрытия кровельного материала, сокращает его срок эксплуатации. Полученные срезы желательно обработать краской – это предотвратит появление ржавчины на листе.

Особенности монтажа гидроизоляции

Первый ряд гидроизоляционной пленки раскатывается в горизонтальном направлении начиная от карниза. Нахлест должен быть не менее 15 см. Граница обозначена производителями в виде полосы вдоль рулона.

Чтобы изолировать места перехлеста, рекомендуется использовать клейкую ленту, а для скрепления полос подойдет строительный степлер.

Места нахлеста располагаются не в промежутках, а сразу на деревянных частях конструкции: обрешетке, дистанционных брусках, контререйках, стропилах.

Материал нельзя переворачивать обратной стороной, поскольку при таком расположении пленка не может защитить от влаги. При укладывании пленки надо оставить запас: мембрана должна примерно на 20 мм провисать между стропил.

Это необходимо для предотвращения ее обрыва или натяжения под воздействием неблагоприятных погодных условий или сдвига стропил.

При применении классической или антиконденсатной пленки выступ стропила за уровень теплоизоляции должен составлять 3-5 см.

При нахождении теплоизоляционного слоя на одном уровне со стропилом по балке необходимо набить специальный дистанционный брусок сечением 30х50 мм. Делается это для обеспечения вентиляционного канала между утеплителем и слоем гидроизоляции.

Супердиффузная мембрана раскатывается прямо по стропилам. Когда стропило выступает над слоем теплоизоляционного материала, мембрана раскатывается с таким расчетом, чтобы обхватывать его.

У карниза и свеса кровли слой гидроизоляционного материала должен выступать хотя бы на 20 см за линию стены. У карниза гидроизоляцию выводят по стропилу и крепят при помощи специального скотча.

При использовании мембраны о повреждениях кровли можно будет узнать по количеству поступающей воды.

Перехлест полотнищ пленки на стыках скатов составляет 15–20 см.

Печные и вентиляционные трубы лучше изолировать при помощи двойного слоя: первый – с нахлестом примерно на высоту 5 см, а второй – над ним.

Даже при планировании холодного чердака применение гидроизолятора необходимо.

Так как из-за контраста внутренней и наружной температур металлочерепица «потеет», пленка под черепичные листы укладывается как минимум с 5-сантиметровым промежутком.

Благодаря такому приему температурный режим снаружи и изнутри профиля становится одинаковым.

Для чердака данного типа наиболее подходящими являются антиконденсатные материалы.

Сложные моменты

Обустройство дымоходной трубы

Сделать крышу из металлочерепицы будет сложнее, если в доме есть мансардные окна. При монтаже кровли придется вырезать куски металлочерепицы или же заказывать материал определенной величины. Обычно размер таких окон в 10 раз меньше площади самой крыши.

Кровельное ограждение

Кровельное ограждение устанавливают для безопасности. Оно монтируется в нижних точках «волны» металлочерепичного покрытия. Монтаж производится строго с помощью оцинкованных саморезов через резиновую подкладку. Сначала монтируются опоры, а потом ограждение.

Лестница

Лестница устанавливается также на кронштейны. Они монтируются в прогиб волны металлочерепицы. Потом на кронштейны крепится сама конструкция. При установке кронштейнов на стену не требуется прокладок, а вот при монтаже к металлочерепице надо сделать прорезиненную основу.

Снегозадержатели

Снегозадержатели на крышу

Снегозадержатели предохраняют от лавинообразного падения снега с крыши. Монтаж надо начинать в том месте, где расположена сплошная обрешетка. Это место должно быть удалено от края крыши на 35 — 40 см. Кстати, такие конструкции надо устанавливать и над мансардными окнами.

Помимо снегозадержателей и лестниц, на крышу также может потребоваться установка различных вентиляционных элементов, переходных мостиков и других вещей. Делается такая работа просто, главное — следовать инструкции по установке дополнительных элементов на металлочерепицу.

Если требуется сделать отверстие под вентиляцию, то края черепицы после подрезания следует обработать герметиком.

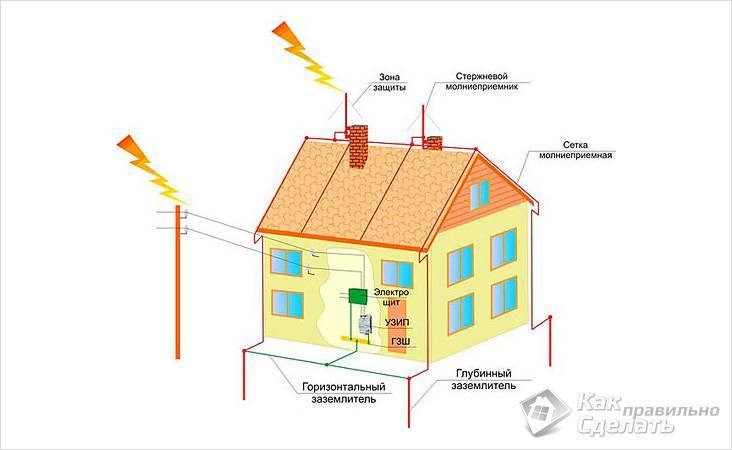

Заземление

Заземление кровли

Мансардные окна

Металлочерепица требует обязательного заземления. Оно может быть трех видов:

• тросовое;
• стержневое;
• сетчатое.

Выбор типа заземления зависит от того, насколько вообще в конкретном случае реальна угроза удара молнии. Заземление при этом является обязательным, но в одном случае можно обойтись более простым устройством, а в другом потребуется сложная конструкция.

Обычно для установки любого вида заземлителей привлекают специалистов. Но при желании его можно сделать и самостоятельно.

Состоит любое заземление из следующих элементов:

• заземляющие контуры;
• тоководы;
• молниеприемники;
• опуски.

При ударе молния попадает в молниеприемник, потом она рассеивается при попадании в контур. Контур установить несложно, только потребуется провести ряд земляных работ. Если есть свободное время, то можно сделать все самостоятельно.

Технология монтажа ↑

При устройстве крыши из металлочерепицы должны быть учтены все нюансы, которые могут так или иначе повлиять на качество и долговечность покрытия. В первую очередь это касается необходимости гидроизоляции . Гидроизоляционный материал, впитав из воздуха излишнюю влагу, сохраняет как качество листов, так и всех элементов из дерева.

Материал укладывают по стропилам и прижимают брусками контробрешетки. Под гидроизоляционным ковром выполняется или холодная крыша из металлочерепицы , или утепленная — мансардная . Для первых можно использовать паронепроницаемые мембраны, для мансард — паропроницаемые.

Проводят расчет металлочерепицы с учетом угла ската крыши, вылетов, нахлестов, отходов и прочего.

Минимальный наклон крыши составляет 10%. Обрешетка служит несущей конструкцией. Ее выполняют из деревянных досок толщиной 20–30 мм, шириной 100 мм. Все они должны быть обработаны антисептиком.Обрешетку прибивают в горизонтальном положении относительно контробрешетки гидроизоляции. Ее можно укладывать сплошной или оставлять небольшие зазоры.

Шаг обрешетки может быть абсолютно разным в зависимости от типа используемой металлочерепицы. Накрывают по порядку. Устанавливают карнизную планку и закрепляют ее к последней доске обрешетки. Нахлест планок карниза составляет порядка 10 см.

Далее, с учетом типа крыши начинают размещать листы:

• шатровая крыша покрывается, начиная от наиболее высокой точки, вниз к краям, двухскатная – с торца: слева или справа, но ни в коем случае не с середины торца.

Листы металлочерепицы укладывают в такой последовательности.

Недостатки

Для объективной оценки стоит упомянуть и о недостатках данного материала:

• Высокая теплопроводность, требует дополнительного утепления, так как плохо сохраняет тепло.
• Низкая шумоизоляция, в случае неверного монтажа дождь, град и сильный ветер будут отдаваться в самом доме.
• Коррозия, на местах среза образуется ржавчина, поэтому их необходимо обрабатывать.
• Уплотнитель под саморезы, от его качества зависит качество кровли, так как со временем на солнце они ссыхаются и разрушаются, а в этих местах крыша может начать протекать.

• Как построить дом с гаражом — интересные варианты планировки с советами от экспертов (фото и видео)

• Лучшие каркасные дома — фото обзор самых удобных вариантов для жилья, здесь вы непременно найдете планировку для своего дома!

• Какая гибкая черепица лучше? Ответ на этот и смежные вопросы находится в обзоре, узнайте в чем разница и что же лучше самостоятельно! (фото и видео)

Преимущества и недостатки материала

Прежде чем выполнить установку металлочерепицы, стоит оценить ряд преимуществ материала:

1. Современная и практичная эстетика. Материал качественно имитирует натуральную черепицу из керамики. Крыша получается аккуратной и выглядит красиво.
2. Легкий вес. Упрощает процесс монтажа. Не нужно выполнять сборку сплошной обрешетки или усиливать фундамент.
3. Возможность уложить самостоятельно металлочерепицу. Технология укладки несложная. Главное, в правильном порядке сделать настил кровельного пирога. Укладка своими руками – существенная экономия денег, которые могли быть потрачены на оплату труда наемных сотрудников.
4. Высокая устойчивость к перепадам температур. Материал не трескается, не деформируется под действием высокой/низкой температуры.
5. Средний гарантийный срок службы у большинства производителей составляет от 30 лет.
6. Доступная цена. Позволяет использовать покрытие как в частном, так и масштабном строительстве.
7. Выбор типов профилей. В продаже есть классические, рельефные, ассиметричные варианты. С ними можно создавать уникальное кровельное покрытие.
8. Материал проверенных брендов всегда сертифицирован и соответствует требованиям ГОСТ 58153-2018.
9. Выбор цветовой гаммы. Может представлять классический набор оттенков и оригинальные тона RR, RAL.
10. Не нуждается в специальном уходе. Покрытие просто нужно своевременно очищать от снега, мусора. Накопившаяся пыль легко смывается дождем или напором воды из шланга.
11. Металлочерепица экологически безопасна для человека. При нагреве не выделяет токсичных испарений.
12. Полностью огнестойка, поскольку изготовлена из металла. Класс горючести – НГ.
13. Устойчивость к ультрафиолету. Покрытие не выгорает на солнце, годами сохраняя свой первоначальный цвет.
14. Выбор размеров металлочерепицы. В продаже есть листы длиной от 0,5 до 8 м. А также можно заказать изготовление материала под размеры строительного объекта.
15. Герметичность. Смонтировать покрытие можно без опасений, поскольку элементы всегда герметично прилегают друг к другу. Крепеж проводится с нахлестом. Стыки защищены от проникновения пыли, влаги.

Единственный недостаток, который стоит учесть перед тем, как стелить на крышу металлочерепицу – шумность металлических элементов. Этот минус особенно ощутим во время сильного дождя.

Но недостаток можно всегда исправить. Поможет в этом антиконденсатное покрытие – синтетический войлок, который крепят изнутри металлочерепицы. Это станет надежной защитой от конденсата, обеспечит отличное звукопоглощение.

Другой вариант решения – теплоизоляция. Помимо снижения теплопотерь создает хорошую звукоизоляцию.

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы:

• ножницы по металлу просечные
• электроножницы просечные
• ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

Обрешетка крыши под металлочерепицу. Как ее возводить, вы прочитаете у нас в статье.

А в этой статье рассказано про металлочерепицу Grand Line.

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы:

• защита стыков двух скатов от атмосферных осадков
• снижение дождевых и снеговых нагрузок на кровельное покрытие
• улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.
