Элитная металлочерепица. Обрешетка под металлочерепицу

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки Краткое описание эксплуатационных характеристик
Шаговая Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
СплошнаяТакую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
КомбинированнаяЭтот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Металлочерепица «Андалузия Люкс»

Это элитная металлочерепица, у которой скрыто место крепления.
Изделие получило уникальный замок, который позволяет соединять листы металлочерепицы плотно и надежно.

Также отличается «Андалузия Люкс» специфическим профилем.

Для изготовления металлочерепицы «Андалузия Люкс» используется современное оборудование финской компании SAMESOR.
Благодаря этому инновационному оборудованию появилась возможность из металла формовать замок, делать отверстия для саморезов и придавать листу идеальную геометрию.
Для изготовления «Андалузия Люкс» используются листы высококачественной оцинкованной стали, на который сверху нанесено полимерное покрытие «Полиэстер».
Цена изделий от 250 до 340 рублей/лист в зависимости от используемого покрытия.
Выпускаются одношаговые и двухшаговые модули.
Отличие состоит в длине изделий: 401 и 751 мм соответственно.

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

  1. На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.

  2. Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.

  3. Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.

  4. После набивки обрешётки приступают к креплению металлочерепицы.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен

Для работы понадобятся следующие инструменты:

  1. Молоток.
  2. Строительный уровень.
  3. Ножницы по металлу и ножовка.
  4. Шуруповёрт.
  5. Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

  • металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
  • металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
  • металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

Правила укладки листов металлочерепицы

Перед укладкой профилированных листов надо устроить лаги для транспортировки материала на крышу. Чтобы не поднимать покрытие по одному листу наверху желательно соорудить стеллажи для временного хранения. Еще домашнему мастеру потребуется мягкая обувь, усердие и аккуратность в процессе перемещения по крыше. Исполнителю работ разрешается наступать исключительно лишь в прогибы профилированных волн.

При укладке металлической черепицы продвигаться можно хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы уложенным сверху листом перекрывалась капиллярная канавка. Ориентир выбора направления укладки – удобство. Однако лучше действовать так, чтобы уложенный сверху элемент сразу подкладывался под крайнюю волну предыдущего и защелкивался капиллярной канавкой. Так он зафиксируется на месте и не сползет.

Непререкаемые правила монтажа металлочерепицы:

  • Стартовые листы крепятся к первой решетине через волну сверху поперечной ступеньки покрытия. Нижний их край выходит на 5см за карниз.
  • Все последующие крепления листов выполняются в спадах волн снизу поперечной ступеньки.
  • Вдоль торцевой доски профилированное покрытие крепится во все волны.

Перед креплением надо тщательно проконтролировать горизонтальность расположения листа. Убедившись в безупречности установки, его временно крепят одним саморезом у верхней кромки в центре. Затем укладывают второй лист, выравнивают его и временно фиксируют аналогичным образом. Выровненные листы скрепляют между собой. Точно так же поступают с третьим и четвертым.

Привинчивание к обрешетке осуществляется, когда уложен и временно закреплен блок из 3-4 листов. Фиксируют блок во всех положенных точках. Не прикручивается к обрешетке только крайний лист, чтобы осталась возможность соединить его с последующим элементом.

Процесс укладки металлочерепичных листов в несколько рядов отличается только тем, что ряды материала предстоит крепить еще и между собой. Листы в высоту наращиваются по вертикали.

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы действовать придется по другой схеме.

Монтаж листов на скаты треугольной формы:

  • Находим центр свеса и прочерчиваем через него центральную ось.
  • Берем первый лист и проделываем с ним те же действия.
  • Совмещаем оси ската и листа по факту, выверяем горизонтальность и вертикальность.
  • Временно крепим лист саморезом в центре у верхней кромки.
  • Устанавливаем листы справа и слева от центрального элемента покрытия обычным методом.

После крепления волнистых листов излишки обрезаются.

Удобство обрезки с разметкой материала для обустройства ендов, треугольных, трапециевидных и косых скатов, обеспечит самодельный «черток». Сооружают его из четырех досок шириной 10 см. Доски располагаются параллельными парами и соединяются между собой по шарнирному принципу. Простое приспособление поможет точно очертить обрезаемые сегменты.

После укладки волнистого покрытия с легкой душой можно приступить к завершающим штрихам:

  • Установить проходные элементы вокруг труб, антенн и прочих коммуникаций. Все составляющие кровельного пирога в точках пересечения герметизируются клейкой лентой. Стыковые швы заполняются герметиком.
  • Привинтить торцевую планку к торцевой доске саморезами через 50-60см.
  • Прикрутить верхнюю планку ендовы, настелив перед тем на покрытие саморасширяющийся уплотнитель.
  • Соорудить конек. Для этого область конька снаружи оклеивается гидроизоляцией марки Металролл или Фигароль. Вентиляционные каналы должны остаться открытыми. Фиксируется конек саморезами к обрешетке, крепеж следует завинтить через выпуклый гребень. Торцы конькового элемента закрываются заглушками.

По уложенному покрытию монтируется водосточная система, снегозадержатели, лестницы для обслуживания и ограждения, если планировались.

Отличным закреплением информации об устройстве на крыше прочной кровли из металлочерепицы своими хозяйскими руками станет подробная видео-инструкция:

https://youtube.com/watch?v=Cp5O0W3ADSo

Нюансов в устройстве крыши с металлической черепицей немало. Однако чего-либо сверхсложного в технологии нет. Ознакомиться с тонкостями устройства и соблюдать их необходимо, чтобы вновь не пришлось менять кровлю на следующий вариант.

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

Рисунок 5. Расчетная схема

Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.
Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.
В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.

Подготовительные работы до проведения монтажа металлочерепицы

Вентиляция

Чтобы проверить соблюдается ли технология монтажа – металлочерепица должна соответствовать не только стандартам качества.Особое внимание стоит уделить подготовительным работам. При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции

Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха

При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции. Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха.

За счет подшивки карниза должен обеспечиваться свободный доступ воздуха по периметру конструкции, для этого используется софит с перфорацией.

Софит с перфорацией – это специальные панели, предназначенные для подшивки поверхностей, которые обращены вниз (параллельно земле). Например, фронтальные поверхности и карнизные свесы.

Софит с перфорацией

Обычное направление движения воздуха – это от карниза к коньку. Кровля нагревается теплом дома и солнечными лучами, поэтому необходим выход воздуха из под конька.

Направление движение воздуха

Также источником влаги является дождевая и талая вода

Следует обратить внимание на направления падения снега, которое должно быть строго вертикальным

Теплоизоляция

Главный признак недостаточной или некачественной теплоизоляции  — это наличие конденсата на теплоизоляции или внутренних стенах.

Чтобы качественно произвести работы по теплоизоляции необходимо выполнять следующие условия:

  • Устанавливать плиты утеплителя нужно как можно плотнее друг к другу, к потолку мансарды или стенам.
  • Толщина утеплителя для умеренного климата средней полосы должна быть не менее 1,5 cм;
  • Устанавливаемый утеплитель обязательно должен быть сухой;
  • Нельзя проводить монтаж утеплителя во время  дождя и снега;
  • Если сроки работ продолжительные (не укладываются в один день) – сначала лучше монтировать гидроизоляционную пленку.

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Монтаж других видов металлочерепицы

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

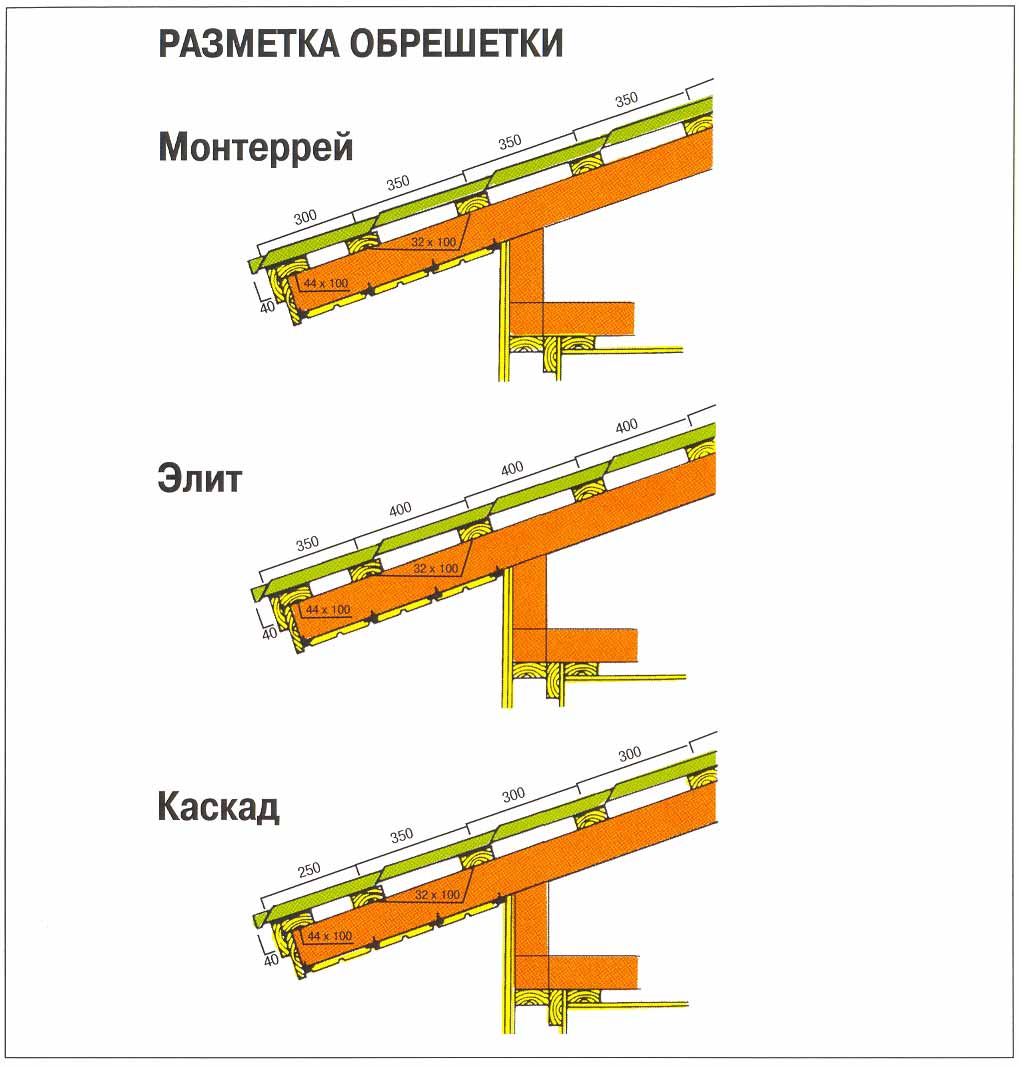

Разные типы металлочерепицы

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

Крепление металлочерепицы марки «Андалузия»

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю

Отличия металлочерепицы Монтерей ↑

  •  используется в качестве покрытия и деревянных, и каменных домов;
  • применяется для покрытия крыш любой формы при уклоне больше 14°;
  • простота монтажа;
  • долговечность;
  • отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
  • легкость ремонта, в частности, замены поврежденного листа;
  • экологическая безопасность;
  • стойкость к агрессивному воздействию атмосферы;
  • пожаробезопасность,
  • стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

  • держатели водосточных желобов (конечно, если их установка планируется);
  • гидроизоляция;
  • утепление;
  • пароизоляция;
  • обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

  • правильно организованная вентиляция,
  • гидро-,
  • тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Ремонт металлочерепицы

Проведение ремонтных работ

Если ознакомится с основными характеристиками такого кровельного материала как металлочерепица – ремонт кажется никогда его не коснется.

Но возникают ситуации, при которых даже такой надежный материал требует ремонта:

  • полная замена необходима по истечению срока служба;
  • капитальный ремонт:

    • в следствии реконструкции здания;
    • при переделывании чердака в мансардный этаж;
  • точечной ремонт кровли:

    • при ошибках монтажа самой кровли;
    • замена элементов крыши (вентиляционных выходов, трубы и.т.д.).

Порядок проведения ремонтных работ:

  • определение причины, которая влечет проведение ремонтных работ;
  • составление сметы с точным указанием всех материалов и видов работ.
  • закупка материалов и поиск исполнителей ремонтных работ;
  • проведение работ.

Подшивка карнизного свеса

В качестве материалов для обшивки могут использоваться пластиковые соффиты, сайдинг или профнастил.

При этом необходимо обеспечить хороший уровень вентиляции подкровельного пространства (для этого обычно используются вентили Vilpe).

По мнению специалистов компании “Строймет”, оптимальное решение для подшивки карнизных свесов – виниловые софиты. Их монтаж производится с использованием деревянных брусков и доборных элементов (J-профиль и J-фаска). Перфорированные софиты способствуют поддержанию комфортного режима циркуляции воздуха в подкровельном пространстве.

Варианты установки кронштейнов для водосточных систем

  1. Контробрешетка.
  2. Обрешетка.
  3. Гидроизоляционная пленка.
  4. Стропильная нога.
  5. Карнизная планка.
  6. Вентиляционная лента.
  7. Капельник.
  8. Длинный крюк.
  9. Лобовая доска.
  10. J-фаска.
  11. Софит.
  12. J-профиль.

Капельник используется для отведения конденсата с гидроизоляционной пленки (соединяется с ней двусторонним скотчем).

Вентиляционная лента – предотвращает засорение подкровельного пространства, способствует улучшению воздухообмена. Фиксируется саморезами.

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

  • высота волны — до 25 мм;
  • длина ступени в среднем 350 мм;
  • толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

  • пожаробезопасен;
  • экологически чистый;
  • стойкий к воздействиям окружающей среды — дождь, мороз, солнце;
  • небольшой вес, не требует упрочнения стропильных балок;
  • легкость монтажа, ремонта и замены изношенных или поврежденных листов;
  • возможность использования в качестве кровли для домов с любым уклоном крыши более 14ои многоуровневых крыш.

Подготовка крыши к укладке

Делают чертеж раскладки полос металлочерепицы, соответственно составляют эскиз расположения деталей обрешетки. По чертежам рассчитывают количество материала для каркаса, утепления, гидроизоляции. Считают протяженность коробов для стока, креплений и соединений для них.

Обрабатывают деревянные конструкции защитными препаратами от гнили, влаги, возгорания. Антисептики наносят кистью, или применяют распылители. Средствами не обрабатывают влажную древесину от дождя или снега. Для просушки используют ветродувы, сооружают навесы.

Проверяют стропильную плоскость, чтобы убрать неровности. Для этого используют рубанок, болгарку, наращивают куски рейки с применением скоб, саморезов.

Виды обрешеток

Обрешетка под металлочерепицу может состоять из доски, сечение которой составляет 25 x 100 мм. Иногда первое значение равно 30 мм, тогда как толщина не имеет особого значения и может составлять 25 или 30 мм. Масса металлической кровли не выше 7 кг на квадратный метр, поэтому материал сможет выдержать снеговые нагрузки. Основная характеристика здесь – толщина доски. Этот показатель у элементов должен быть равен, допускается отклонение в 2 мм. Это условие позволит получить ровную плоскость ската.

Для разреженной обрешетки расстояние между элементами должно быть равно длине волны укрывного материала. Если речь идет о пологих конструкциях, угол уклона у которых варьируется от 14 до 20 ˚, следует использовать сплошную обрешетку. Минимальный уклон для металлочерепицы составляет 14 ˚. Несмотря на то что обрешетка называется сплошной, доски не укладываются вплотную. В этом случае возникает резонный вопрос – какой шаг обрешетки под металлочерепицу выбрать. В данном случае он будет составлять примерно 3 см.

Выбор материалов для каркаса

Основание состоит из деревянных брусьев и досок. Стальной и алюминиевый профиль почти не применяется. Он легче, проще в обработке. Металл не боится пламени и не деформируется при изменении влажности и температуры, однако ширина профиля делает монтаж отделки довольно затруднительным. Опора для деталей должна иметь большую площадь. Для соединения используется сварка либо болты, под которые придется вымерять и сверлить отверстия.

Проще и дешевле сконструировать систему опор из древесины. Ее поверхность обрабатывают антисептиками, препятствующими распространению плесени, и пропитывают антипиренами — добавками, повышающими устойчивость к воздействию открытого пламени. Защитой от влаги служит лак или краска. Без них влага при замерзании будет расширяться в порах и разрушать их, вызывая появление трещин.

Перед тем как сделать обрешетку под металлочерепицу, необходимо рассчитать нагрузку на нее. Она зависит от массы обшивки, угла и площади кровельного ската, а также силы ветра и толщины снегового покрова.

Один из важных параметров — площадь поверхности крыши. Чем она больше, тем толще должны быть сборные элементы. Объем нужен для обеспечения циркуляции воздуха между облицовкой и слоем гидроизоляции, расположенным под ней. Без вентиляции даже обработанное деревянные детали будут постепенно разрушаться.

Черновое покрытие сколачивают из досок толщиной 2,5-5 см и шириной 10 см. Чаще применяют обрезные доски-дюймовки 25 мм. Более толстые нужны для широких скатов с небольшим углом наклона. Для создания каркаса подходят хвойные породы, бук, ольха.

Этап 5. Монтаж черепицы. Основные правила

  1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
  2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
  3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
  4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
