Как провести проводку на балкон своими руками?

Прокладываем проводку

В зависимости от выполненной или нет обшивки балкона выбирается тип проводки — скрытая или открытая. Остановимся подробнее на каждом из вариантов.

Скрытая проводка

Применяется вне зависимости от наличия утепления на остекленном балконе. Укладывается до утепления и отделочных работ. Применяется также в случае, когда лоджия объединена с комнатой.

Укладка проводки производится в таком порядке. Сначала в стене делают штробы (специальные канавки) перфоратором, затем туда укладывают провода. Закрывают сверху шпатлевкой и отделкой. Таким образом решается две задачи. Во-первых, аккуратный внешний вид без торчащих проводов. Кроме того, скрытый в стене кабель менее опасен.

До обшивки потолка нужно проложить провод в металлорукаве

Открытая проводка

Согласно правилам техники безопасности балконе допускается использование наружной проводки. Ее же можно делать на застекленном балконе после всех отделочных работ. Она менее трудоемкая в установке, нежели скрытая. Чтобы провести свет на балконе своими руками, понадобятся такие инструменты:

• металлорукав (препятствует возгоранию проводки из-за короткого замыкания и защиты от влаги), пластиковый гофр или кабель-канал из негорючего пластика;
• монтажные коробки для соединения проводов;
• кабель, сечение которого рассчитывается, исходя из мощности осветительных приборов;
• светильники и выключатели.

Работы по установке безопасной электрики следует начать с наметки месторасположения светильников, выключателей, а также линий, вдоль которых будут располагаться кабели. Затем провода в металлорукаве закрепляют по пути прокладывания. Либо закрепляют на стенах кабель-канал, в котором прокладывают кабель.

Разветвительная коробка и крепеж для кабелей

Для дальнейшей запитки кабеля используется один из вариантов:

• подключение к электрощиту, в случае, если кроме освещения на балконе будут включать дополнительные бытовые приборы (например, холодильник или микроволновку);
• подсоединение к ближайшей розетке в квартире, если электричество нужно только для 2-3 светильников.

Монтаж проводки

После подготовки расходных материалов, можно начинать монтировать электропроводку, однако будьте осторожны, чтобы не удариться током. Для этого перед тем, как провести электричество, нужно обесточить квартиру.

Напомним, согласуйте свои действия с управляющей компанией, чтобы не нарушить правила многоквартирного дома и его обслуживания, так как вы будете вносить изменения в прежнее внутреннее состояние балкона.

Куда подключить кабель

Стандартно есть два варианта, куда можно подключить кабель при электромонтаже, чтобы запитать его:

1. К центральному распределительному щитку. Стандартно рекомендуют использовать этот способ всегда, однако есть основной минус – вам придется проводить кабель через всю квартиру, из-за чего нужно будет делать ее полный ремонт.

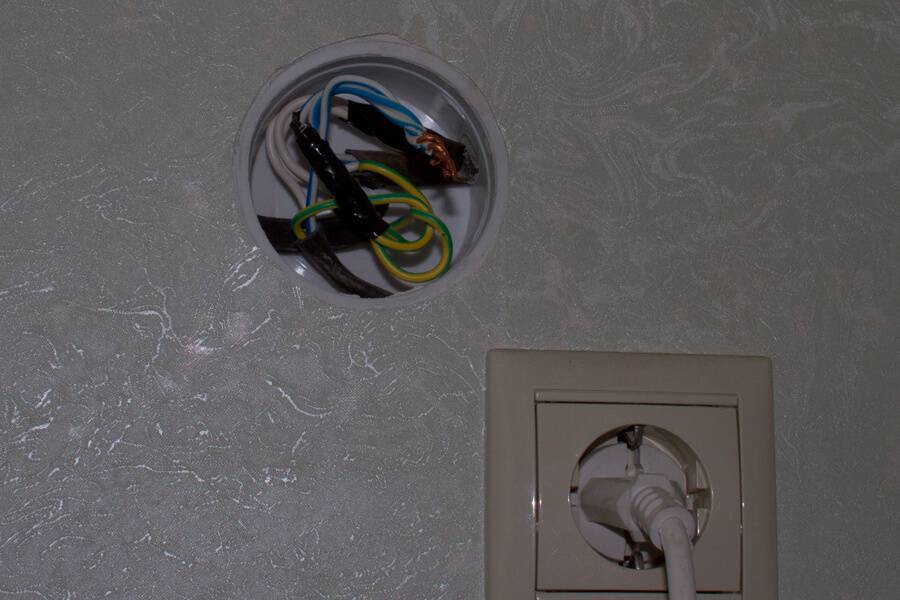

2. К ближайшей розетке. Можно запитать провод у ближней промежуточной станции, чтобы не делать полный ремонт.

Провести кабель после его подключения можно под плинтусом или под пластиковыми окнами, там есть отверстие, забитое монтажной пеной, поэтому его легко восстановить. Сделать это можно шуруповертом с длинной насадкой.

Замаскировать провод достаточно легко, если проводить его на балкон от розетки, которая находится близко, однако если проводить его от распределительного щитка (а находится он около входной двери), придется ремонтировать большую часть квартиры, что часто смотрится неаккуратно.

Первый способ: открытая проводка

Можно использовать способ монтажа, который подразумевает выведение кабелей по поверхности стены и потолка. Они видны, поэтому часто их делают прозрачными, чтобы они немного сливались со стеной и внешней обстановкой.

Сделать открытый способ электромонтажа можно достаточно быстро:

1. Используются для работы прозрачные кабеля, которые аккуратно распределяются по стене и закрепляются специальными фиксаторами.
2. Чтобы смотрелась техника аккуратнее, можно провести провода в отверстии под подоконником пластикового окна или под плинтусом. Из этих мест можно незаметно вытянуть кабеля, подвести их к розеткам и свету.
3. Установить розетку можно на полу, чтобы провода были абсолютно незаметны.

Часто используется способ на деревянных балконах, или когда не нужно скрывать монтаж при непостоянном использовании лоджии. Делать методику достаточно просто, поэтому сделать ее можно за один день без особых затрат времени. Демонтаж также проводиться просто, так как все кабели легкодоступны, поэтому можно отремонтировать дефекты света.

Второй способ: закрытая проводка

Если вы выводите электропроводку через лицевую сторону потолка и стены не всегда это смотрится аккуратно. Второй метод подразумевает создание небольшого углубления в стене и помещение в него всех кабелей. Они укладываются компактно, а затем оставшееся пространство закрывается.

Технология несложна, однако она занимает много времени:

1. Сначала подготавливается поверхность стены, а затем перфоратором в ней проделывается небольшое углубление. Его диаметр не составляет больше пятнадцати миллиметров, но на его образование часто уходит несколько часов.
2. Все кабели между собой компактно закрепляются изолентой или другими материалами, а затем укладываются в подготовленное отверстие.
3. Оставшееся пространство замазывается алебастром, чтобы аккуратно скрыть неровность стены.
4. В конце можно сделать ремонт, чтобы незаметно скрыть пораженную область – наклеить обои, покрасить стену или другие методы декора.

Результат абсолютно визуально не заметен, поэтому часто используется при обустройте современных лоджий. Но сделать его сложно, так как приходится выдалбливать стену, на что затрачивается день или больше, несмотря небольшую величину отверстия.

Монтаж нескольких розеток

Случается, что на лоджии требуется установка нескольких розеток, прочих точек потребления электричества. В этом случае придется делать распределительную коробку, откуда будет выполнена разводка на иные электроприборы.

Правила установки коробки следующие:

1. Место расположения — ближе к потолку, на 20 см от него.
2. Кабель — только медный, надежный, сечение 3 – 4 кв. мм.
3. Тип коробки — исходя из количества электроточек, под стиль ремонта.
4. Питание — от розетки в комнате.
5. Наличие УЗО — обязательно, позволит произвести отключение электричества при коротком замыкании.

Навесить провода от коробки к розеткам можно при помощи небольших гвоздиков. Более эстетично сделать мелкие штробы и пустить кабель по ним.

Как провести электричество на балкон

Прежде чем провести электричество на балконе, следует запланировать и подготовить маршрут укладывания нужного провода.

Первый вариант – скрытая проводка. Её необходимо выполнить до утепления и остекления балконного пространства. Кабеля закладываются в штробы. Они могут быть на полу, на потолке и/или в стене. Для прокладывания понадобится перфоратор. Затем шпатлевкой канавку замазывают. Глубину выбирают, исходя от диаметра гофрированной трубы (в ней рекомендуется кабель изолировать) и высотой слоя штукатурки. Гофротрубу советуем изготовить из гнущегося материала, чтобы его легко было резать обычным ножом.

Советуем маршрут провода зарисовать. О нем можно забыть и случайно повредить при других ремонтных работах.

Если вы задумываетесь о том, как вывести свет на балкон с наименьшими затратами, выбирайте открытую проводку. Это более легкий вариант монтажа. Нужно через кабель-канал проложить кабель. Установка канала выполняется на стену. Понадобятся дюбель-саморезы. Плюс этого метода – возможность быстрого создания дополнительного ответвления созданной линии. Возможно, через некоторое время вам понадобится на балконе еще одна розетка. Недостаток — короб будет на виду. Если он подойдет под дизайн помещения, хорошо. В противном случае, его можно спрятать под балконную отделку.

Но какой бы способ прокладки не выбрать, в смежной стене потребуется пробурить сквозное отверстие. Оптимальный вариант инструмента – бур, но подойдет и перфоратор. Начинаем сверление буром с максимально меньшим диаметром. Потом используем буры большего диаметра, рассверливаем полученное отверстие и углубляем его. Необходимо получить размер отверстия, через который пройдет гофрированная труба.

Выбор типа проводки

Существует две схемы проводки: двухпроводная и трехпроводная. Освещение на лоджии или балконе по двухпроводной схеме представляет собой два проводника под напряжением, соединяющие основную сеть с лампами и выключателями. Преимуществом является простота выполнения разводки кабелей, а недостатком – при перегрузках сети в силу отсутствия «нулевого» кабеля (заземления) могут происходить перегревы изоляции и перегорание лампочек. Это чревато воспламенением и обесточиванием всего дома. Поэтому трехпроводная схема с подключением к общедомовой шине будет самой безопасной.

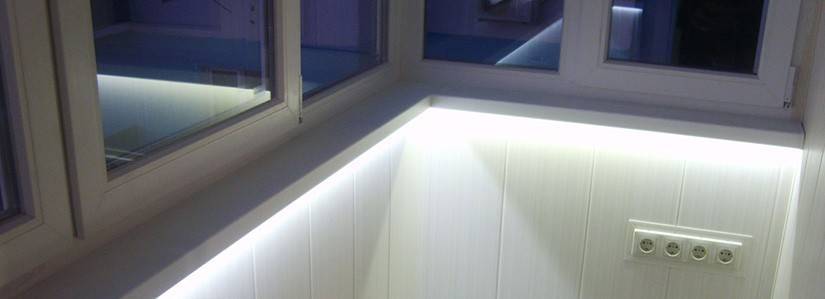

Диодная подсветка балкона

Самостоятельная установка

Выбор материалов зависит от конкретной ситуации. Монтаж освещения на балконе своими руками разбивается на этапы в зависимости от его вида.

Подбор материалов и инструментов

Для прокладки проводки потребуются следующие материалы:

• кабель: лучше использовать модель с 3 медными жилами и сечением 1,5-2,5 мм. Также стоит выбрать кабель в мягкой изоляции, который легко гнется и практически не деформируется;
• клеммы: они соединяют провода между собой;
• кабель-канал: это пластиковая деталь, в которой будет лежать кабель. Представляет собой вытянутый прямоугольник с открывающейся верхней крышкой;

• крепежные элементы: это могут быть дюбеля и саморезы;
• распределительная коробка: от нее отходит кабель. Лучше всего расположить ее внутри квартиры;
• монтажные коробки: в них «прячут» переключатели и розетки.

Помимо материалов потребуется заранее приготовить некоторые инструменты:

• перфоратор для просверливания дыр в стенах и прокладки отверстия для самого кабеля;
• мультиметр для определения напряжения;
• рулетка, отвертки, плоскогубцы.

Как сделать освещение с проводкой и без нее

Свет на балконе может питаться как от электрической сети, так и от батареек. В первом случае потребуется заранее проложить проводку, во втором — только запастись батарейками.

Важно! Перед прокладкой проводки необходимо рассчитать напряжение с небольшим излишком и отключить электричество в квартире

Прокладка проводов может производиться 2 способами — открытым и закрытым. В первом случае провода не прячутся и могут выступать элементом декора, во втором — убираются в стену. Открытая проводка обычно прокладывается, если убрать ее в стену невозможно без дополнительного ремонта.

Открытая проводка прокладывается в несколько этапов:

1. Необходимо отмерить нужное количество провода и отметить места, где будут проложены штробы, светильники, розетки, кабель-каналы (если они будут);
2. Далее проштробить (просверлить насквозь) стену, через это отверстие протянуть кабель из квартиры на балкон;

1. Проложить кабель-каналы по выбранной схеме между розетками и переключателями, протянуть внутри проводку и объединить все элементы в единую цепь;
2. Проверить уровень напряжения в сети;
3. Заделать штробы раствором, закрыть кабель-каналы;
4. Подключить сеть к выключателю на участке ввода.

Прокладка скрытой проводки схожа с прокладкой открытой, но имеет одну особенность — провода проходят внутри стены в специальных каналах и могут проводиться только до окончания отделочных ремонтных работ. При работе вместо кабель-каналов используют гофрированные трубы, защищающие от намокания и возгорания, крепления производят специальными зажимами.

Важно! После завершения работы необходимо протеститовать освещение и только после закончить отделку, иначе при возникновении проблем ремонт придется переделывать. При желании можно обойтись без проводки

В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания

При желании можно обойтись без проводки. В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания.

Смонтировать такую системы можно в несколько шагов:

1. Выбрать светильник и место его расположения;
2. Закрепить его на выбранном месте и подключить к источнику питания;
3. При необходимости установить дополнительные элементы, например, датчик движения.

При выборе освещения для балкона необходимо учитывать многие нюансы: застеклено пространство или открыто, закончен там ремонт или продолжается, как будет использоваться помещение

Не менее важно решить вопрос с питанием: лампы могут работать от батареек и электросети, провода могут идти поверх стены или в ней

Организация освещения на открытом и закрытом балконе

Свет на балконе очень важен. При этом освещение нужно организовывать в соответствии с главным замыслом. Открытое помещение в городском стиле можно осветить несколькими бумажными фонариками.

В закрытых пространствах лучше использовать настенные приборы. Они не будут уменьшать и без того небольшое помещение. В такой ситуации гораздо больше подойдет стационарная проводка, которая будет использоваться в качестве основы.

Какое должно быть, на что обратить внимание при выборе

Чтобы освещение на лоджии получилось удобным и функциональным, важно учитывать немало особенностей. К ним относят следующее:

• Разновидность прибора. Устройство должно иметь защиту от пыли и воды. Выключатель рекомендуется разместить в квартире. Для сухого и отапливаемого балкона светильник можно выбирать с учетом его назначения. Он может использоваться в качестве декоративного элемента, для общего освещения или для подсветки рабочего стола.
• Стиль помещения. Светильник должен соответствовать общему дизайну пространства. Так, в минималистический интерьер хорошо впишутся точечные светильники или лаконичные люстры. Для помещения в стиле лофт стоит использовать металлические плафоны. Для балкона в неоклассическом стиле подойдут оригинальные стеклянные модели. Стиль ретро дополнят торшеры, которые имеют тканевые абажуры.
• Размер помещения. При освещении небольших балконов нужно экономить каждый сантиметр. Потому для них подойдут скромные светильники. При невысоких потолках нельзя использовать большие торшеры, свисающие люстры или бра с большим количеством декора. Чем больше площадь помещения, тем более массивными должны быть источники освещения.

Для помещения в минималистическом стиле стоит выбрать точечные светильники

Освещение на балконе в соответствии с его зонированием

Перед тем как провести на балкон свет, важно продумать его дизайн и разделить пространство на зоны. Чтобы оформить рабочее место, нужно для начала выбрать мебель и найти место для письменного стола и кресла

Лишь после этого можно приступать к выбору источников освещения.

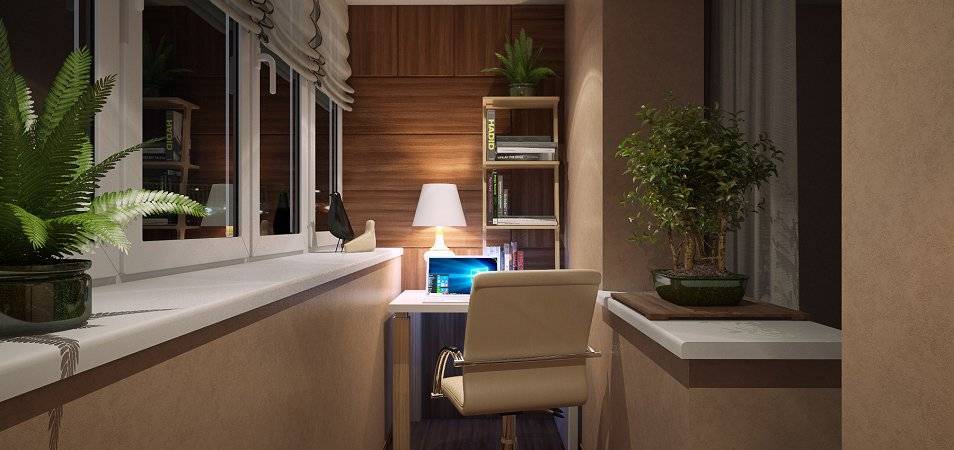

Если монитор обладает глянцевым покрытием, важно выбирать светильники так, чтобы на экране не появлялись блики. Для этого можно использовать точечные лампы для потолка, которые обеспечивают рассеянное освещение

Для индивидуальной подсветки рабочей зоны подойдет настольная лампа.

При создании в помещении сада при выборе светильников для балкона стоит учитывать особенности растений. Не все цветы выдерживают прямые солнечные лучи. Потому может возникнуть необходимость в затемнении некоторых стекол. Искусственная подсветка цветов смотрится очень привлекательно.

В качестве главного источника освещения можно применять люминесцентные лампы. Они станут прекрасным источником света для фиалок и иных светолюбивых культур.

Для создания небольшой и уютной зоны для вечернего отдыха можно разместить на балконе диван и стол. В этом случае можно использовать разные источники освещения. Так, прекрасными вариантами станет напольный торшер, электрические свечи или настольная лампа на балкон.

Если в качестве основного источника света используются точечные светильники, не стоит размещать их на одной линии в центре потолка. Такой вариант разделит балкон на ровные узкие фрагменты и визуально сузит помещение. Гораздо лучше расположить потолочные светильники около наружного остекления.

Для оформления рабочей зоны можно использовать настольную лампу

Шаг 1 – Определяемся с вариантом электромонтажа

Первое, что Вы должны сделать, определиться со следующими вопросами:

• как провести кабель по стенам (в штробах либо кабель-канале);
• сколько светильников будет устанавливаться и какая их суммарная мощность;
• откуда будет протягиваться новая линия (от распределительного щитка, распределительной коробки в соседней комнате либо от ближайшей розетки);

Рассмотрим каждый из вопросов более подробно, чтобы Вы смогли правильно провести свет на балкон в панельном доме.

Способ прокладки линии

Итак, Вы можете сделать скрытую электропроводку, проштробив стены от соседней комнаты (либо распределительного щитка) или провести кабель по стенам, используя специальный пластиковый короб. Первый вариант рекомендуется использовать в том случае, если Вы решили полностью заменить электропроводку в квартире, т.к. портить отделку стен ради подключения одного-двух светильников нет смысла.

Что касается пластиковых каналов, которые крепятся на стены, их использовать для того, чтобы провести свет на балконе своими руками более логично в данном случае. Связано это с тем, что при таком способе электромонтажа заметно сокращается время работы и ее сложность. В то же время открытая электропроводка не такая надежная и более подвержена механическим повреждениям.

Все же наш вердикт – лучше провести свет на балкон открытым способом, который на порядок проще и в то же время не требует наличия специального инструмента, к примеру, перфоратора. К тому же открытая проводка может осуществляться в электротехническом плинтусе либо на скобах, которые крепятся еще проще и быстрее. О том, как выполняется прокладка кабеля в кабель-канале, мы рассказали в отдельной статье.

Светильники

На данном этапе нужно определиться с тем, какие устройства будут использоваться для освещения. Чаще всего при подключении света на балконе применяют точечные светильники, бра и светодиодную ленту. Более подробно узнать о вариантах освещения балкона Вы можете в соответствующей статье, в которой также мы предоставили наглядные фото примеры наиболее популярных устройств.

Забегая наперед, хотелось бы отметить, что чем мощнее будут лампы, тем больше вероятность того, что придется выводить новую линию от распределительного щитка, а это проблематично и не очень разумно. Рекомендуем просмотреть видео различных вариантов освещения лоджии, которые дают четкое понятие, нужен ли вообще свет в такой комнате или нет:

https://youtube.com/watch?v=OnlJCa76DyE

Точка подключения

Как мы уже сказали ранее, существует три источника питания, от которых Вы можете самостоятельно подключить свет на балкон. Первый и наиболее сложный вариант — протянуть проводку от квартирного щитка. В этом случае нужно будет провести трассу через все проходящие комнаты, что является очень трудоемким мероприятием даже при открытом электромонтаже. Такой метод мы рекомендуем использовать, только если Вы решили осуществлять полную замену линии освещения.

Более разумно – провести свет на балкон от соседней комнаты, с которой граничит оконный блок. Для этого нужно найти распределительную коробку в стене и подвести от нее новую линию. Проблема, с которой Вы можете столкнуться – ненадежная старая проводка либо маленький диаметр жил кабеля. Если в комнате подключены мощные электроприборы, далеко не факт что проводка сможет выдержать еще один сектор нагрузки, который будет идти от лампочек. В этом случае нужно самому определить сечение провода на вводе в комнату и просчитать, есть ли запас токовой нагрузки. Если запас не большой лучше использовать только лампочки малой мощности.

Ну и третий вариант похожий с предыдущим, т.к. источником питания будет являться соседняя комната. Разница лишь в том, что провести свет на балкон нужно будет не от распределительной коробки, а от розетки. Такой способ электромонтажа называется подключение шлейфом. Если монтажная коробка находится далеко, и Вы не желаете протягивать сеть через всю комнату, этот вариант будет наиболее подходящим.

Как только Вы определитесь со всеми этими вопросами, можно будет переходить ближе к делу и чертить электрическую схему освещения. После схемы уже покупаются все комплектующие и производиться монтаж.

№2. В какой последовательности выполнять работы?

Если все работы по проведению электричества на балкон и его освещению выполняются самостоятельно, то следует придерживаться четкого плана действий. Он примерно одинаковый для всех описанных выше вариантов и заключается в следующем:

• отключение электричества в квартире;
• расчет и подготовка необходимого количества кабеля;
• разметка стен для дальнейшего штробления;
• создание штроб от места подключения до будущих розеток, выключателей и мест установки светильников. Делаются они с помощью штробореза или зубила. Так как кабель заводится на балкон через стену, то необходимо будет сделать в ней отверстие перфоратором;
• поместить кабель в штробы и через каждые 20 см зафиксировать алебастром, схватывается он очень быстро;
• подсоединить элементы в одну цепь;
• прозвонить мультиметром и заделать штробы раствором;

• подключить к автоматическому выключателю на вводе.

Не забывайте, что все осветительные линии должны быть защищены от воздействия влаги, которая может присутствовать на балконе, даже если он застеклен. Лучше подбирать медные провода с сечением 1,5 мм 2 и соединять их клеммами, а не скруткой.

Выбираем светильники

Рынок осветительных приборов для балконов изобилует многообразием светильников. Перед тем, как провести свет на балкон своими руками, посетите магазин светильников и выберите то, что вам нужно. Ваша покупка может влиять на особенности монтажа.

Вам следует учесть размеры осветительных приборов, назначение помещения и уровень освещения в нем. Источники света должны также соответствовать картине общего интерьера.

Осветительная техника классифицируется по типам света и монтажа.

По типу света

Осветительные приборы отличаются между собой спецификой и направлением светового потока. Отсюда и их классификация:

• направлены вниз — последовательно и равномерно освещают помещение, актуальны для освещения балконов с низкими потолками, а также для локального зонирования;
• отраженные (отражаясь от потолка, световой поток направлен на освещение всего пространства) — дают рассеянный свет, который равномерно отражается от всех поверхностей, подходит для общего освещения. Если свет требует регулировки, приобретите диммер.

По типу монтажа

Если грамотно расположить осветительную технику в помещении, можно выиграть в дизайне. Правильное освещение способно «приподнять» потолок и «раздвинуть» стены — придать визуальный эффект просторного помещения. Это вам подтвердит любой дизайнер.

Для электрификации балконов особенно популярны такие виды локализации светильников, как:

потолочные — классика жанра и самый распространенный выбор у покупателей;

напольные — это, конечно, мобильные осветительные приборы, но для балкона слишком громоздки;

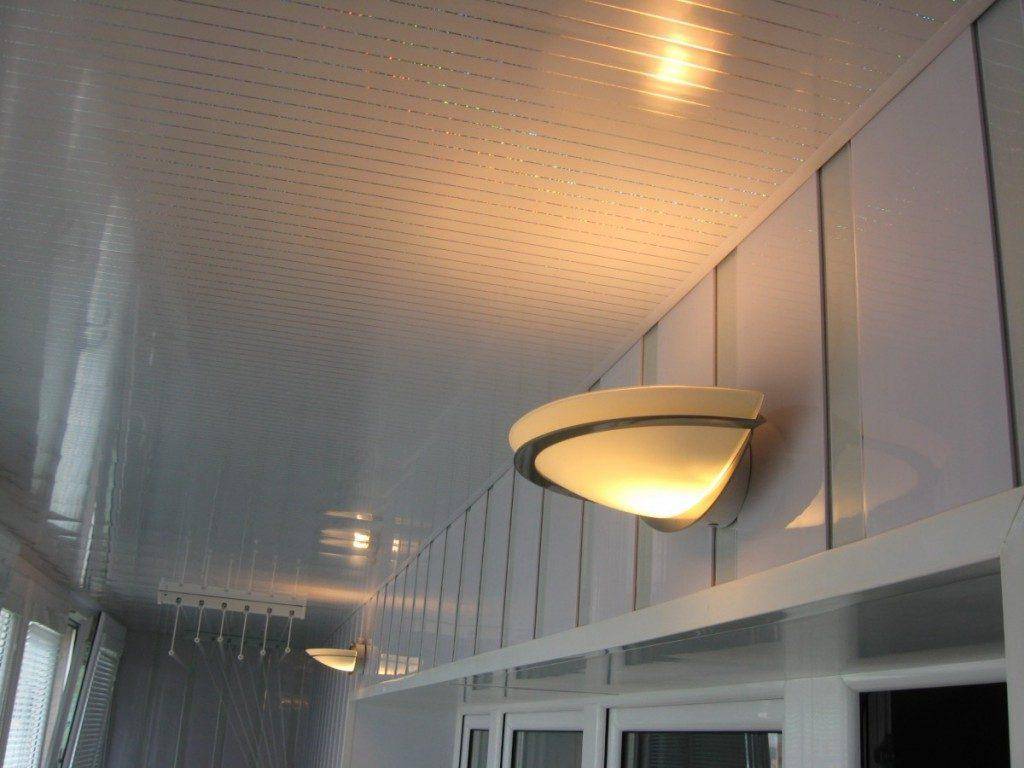

настенные (как вариант — бра) — создают камерное освещение и атмосферу уюта, подходят для классических интерьеров;

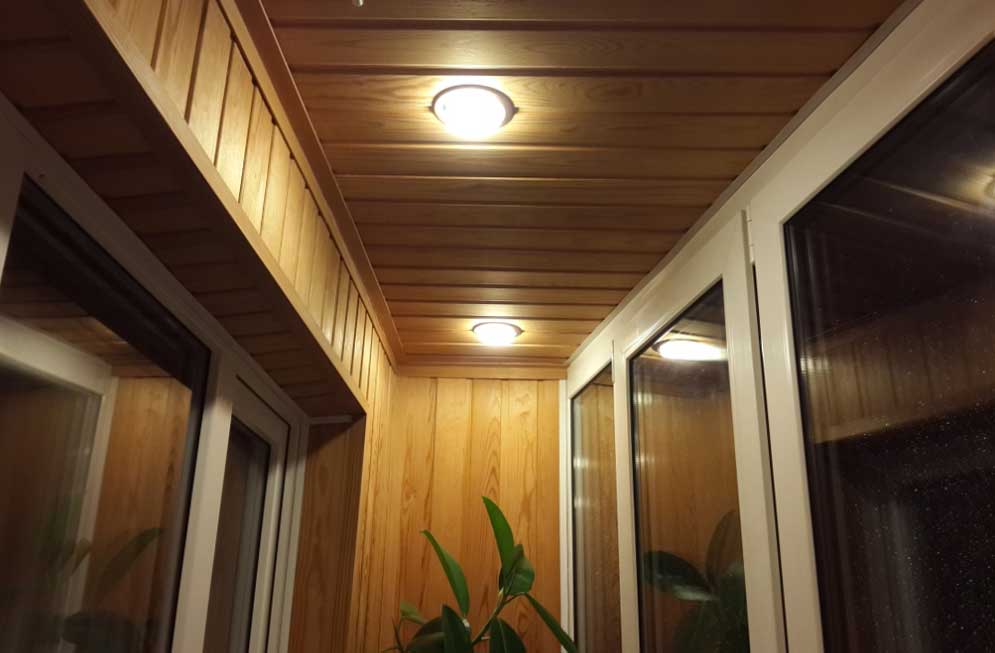

точечные (встраиваемые) светильники — отличное решение, это практично, эстетично, к тому же, срок службы у этих источников света достаточно продолжительный. Установить их можно самому, имея некоторые навыки. И еще один недостаток связан с излучаемым светом, который может утомлять глаза из-за узкой направленности.

По назначению и функциональности освещение на лоджии может быть следующих разновидностей:

1. общее (одна или две люстры);
2. местное (лампа с плафоном закрытого типа);
3. декоративное (дизайнерские светильники, могут располагаться в разных местах);
4. комбинированное (как пример — сочетание настенных бра и потолочной люстры);
5. двухуровневое (при натяжных потолках или гипсокартонных конструкциях).

Пространство на балконе можно выгодно зонировать — выделить и рабочее место, и зону релаксации, мягко осветив небольшим бра.

Чтобы организовать электроосвещение на балконе, не обязательно быть электриком. Главное — придерживаться предложенной инструкции и соблюдать правила техники безопасности. И у вас все получится.

Как провести свет на балкон, монтаж электричества на балконе

Многие типовые проекты современных домов не предполагают энергоснабжение лоджий. Да и в советские времена свет на балконе не планировался. Это пространство, в большинстве случаев, выполняло функцию склада. Здесь граждане хранили ненужные вещи. Однако это уже уходит в прошлое. Недостаток жилой площади заставляет хозяев таких квартир застеклить балконное пространство, утеплить его и превратить в полноценную полезную площадь.

На балконе можно соорудить:

• Детскую комнату;
• Небольшой спортзал;
• Библиотеку;
• Мастерскую;
• Рабочий кабинет;
• «Зимний сад» и т.д.

Существует множество дизайнерских решений, позволяющих переоборудовать открытые площадки. Однако без света тут не обойтись. Конечно, есть самый простой способ. Можно вонзить штепсель в розетку смежной комнаты и протянуть удлинитель на балкон. И не надо ничего делать, но будет ли так удобно? Поэтому проводка является актуальным вопросом. Посмотрим, как провести электричество на балкон. Мы разберем разные нюансы до осуществления проводки, узнаем её виды и способы монтажа, затронем тему подбора светильников.
