Инструкция: как провести электричество на балкон

Тип проводки

Существует два основных способа выполнения монтажа проводки.

Скрытая – наиболее часто встречается в жилых помещениях. Ее плюс в том, что на этапе укладки провода полностью скрываются в стенах, оставляя ее гладкой, готовой для декорирования. Есть и существенный минус – прокладка такого типа проводки требует проведения дополнительных работ, которые не отличаются тишиной и чистотой.

Второй способ – открытая укладка. Здесь не нужно проводить никаких грязных и шумных работ, провода будут укладываться прямо на стены, закрепляясь с помощью специальных фиксаторов. Такой тип проводки подходит для тех случаев, когда стены будут декорироваться пластиковой или деревянной обшивкой. Панели скроют под собой все провода, тем самым избавляя вас от штробления стен. Минусов здесь как таковых нет, но если уж сделали открытую проводку, то точно придется стены чем-то обшивать, потому что она не всегда аккуратно выглядит, нарушая изначальную дизайнерскую задумку.

  • Вне зависимости от типа установки все провода желательно укладывать в гофрированные шланги – они защитят от возгорания в случае короткого замыкания.
  • Не выводите на балкон провод сечением больше, чем у провода на входе в квартиру или дом. Оптимальным будет точно такой же размер и материал.
  • Тщательно проверяйте все контакты при соединении разных участков проводов, а также при подключении розеток и включателей.

Важные моменты подготовки

Таблица расчета сечения кабеля

Выбор провода определяется необходимой толщиной сечения и материалом его изготовления. Толщина сечения зависит от того, насколько мощные приборы будут использоваться. Поскольку на балконе обычно не оборудуются мастерские или подобные помещения, проводка прокладывается стандартная. В плане материала варианта только два – медный или алюминиевый провод. Медный по своим эксплуатационным показателям лучше, но он стоит дороже. Кабель используется двух- или трехжильный, площадь сечения – 1,5 или 2,5 кв. мм.

Розетки на балконе должны быть закрытыми, так как это помещение предполагает повышенную влажность и большее количество пыли, чем остальные комнаты, поэтому балконная розетка должна быть защищена. К выключателям особых требований нет – можно выбирать любой. Рационально устанавливать блок с розеткой и выключателем. Это сэкономит время и кабель. Если проводка прокладывается в кабель-канале, из эстетических соображений лучше минимизировать разветвления.

Из светильников с точки зрения распределения света лучше использовать бра. К тому же их удобнее устанавливать.

Виды освещения закрытых балконов

Качество света зависит от используемых светильников и лампочек. Вариантов несколько, но разобраться в них несложно. Делать это стоит до покупки.

Типы ламп

От этого зависит качество света, срок службы и потребление электроэнергии. Также есть другие важные моменты, которые надо обязательно учесть при выборе:

  1. Лампы накаливания. Стоят меньше всего, но и по качеству уступают всем аналогам, свет желтый, во время работы колба сильно нагревается. Использовать этот тип для встроенных светильников не стоит. Срок службы самый короткий.
  2. Галогенные лампы. Усовершенствованный вид с вольфрамовой нитью накала и галогенами, закачанными в колбу. За счет этого яркость намного выше, но потребление электричества почти такое же, как у ламп накаливания. Срок службы не очень большой.
  3. Люминесцентные лампочки. Дают ровный свет разной температуры. Потребляют в несколько раз меньше электричества, служат намного дольше. Подходят под стандартные патроны, единственный минус – плохо переносят перепады температур, на неотапливаемых балконах лучше не использовать.
  4. Светодиодные лампы самые экономичные на сегодня, служат до 50 000 часов. Дают ровный свет без мерцания, можно подобрать разные оттенки или регулировать яркость с помощью диммера.

Светодиодные светильники при небольших размерах и малом потреблении энергии дают яркий свет.

Виды светильников

Чтобы оформить балкон правильно и обеспечить комфортное освещение, надо подобрать подходящий светильник. Это влияет не только на свет, но и на дизайн помещения, поэтому при выборе нужно учесть несколько рекомендаций:

  1. Точечные светильники скрыты под поверхностью потолка, поэтому подходят для деревянной вагонки, пластиковых панелей, гипсокартона и натяжного потолка. Должна быть пустота не менее 7 см, чтобы корпус уместился и не перегревался при работе. Они выглядят современно и концентрируют свет на небольшом участке, ставить можно через каждый метр или чаще, все зависит от требуемого уровня освещения.
  2. Накладные варианты используются для потолков без пустоты. Это точечные светильники в красивом корпусе, которые крепятся к поверхности. Еще один интересный вид – трековые системы, когда вдоль балкона крепится шина, на которой ставятся плафоны в нужных местах.

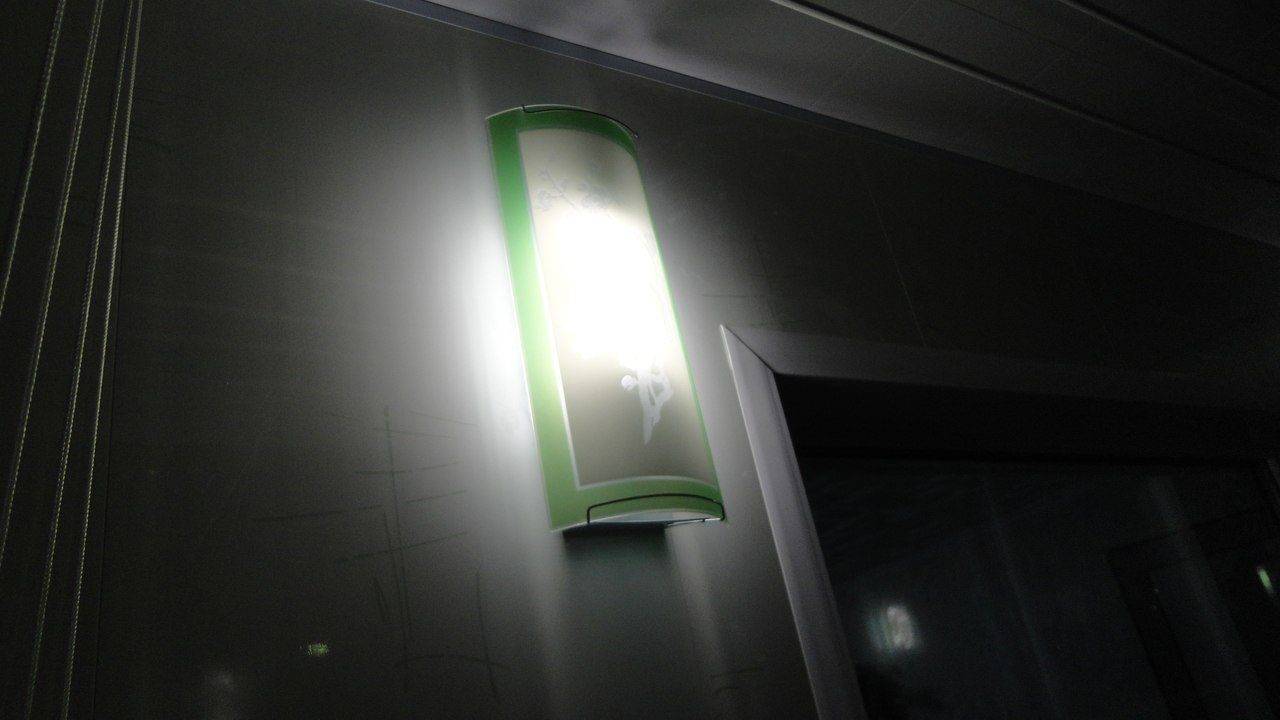

  3. Настенные модели обеспечивают рассеянный свет и могут выделить небольшое пространство (например, столик). Первый тип – бра с абажурами, они лучше всего подходят под классическую обстановку. Светильники с рассеивающими плафонами хорошо подходят под современные интерьеры, моделей очень много.
  4. Потолочные конструкции подойдут для общего освещения. Лучше использовать компактные люстры, в которых рожки расходятся параллельно поверхности потолка, чтобы не занимать место. Еще один вариант – плафоны большого размера или световые панели, которые дают ровный рассеянный свет и могут качественно осветить пространство.
  5. Светодиодные ленты используют для подсветки отдельных конструкций или для создания мягкого фона, если расположить по периметру потолка или в специально подготовленной нише. Крепить можно в любом месте на потолке или на стене за счет клейкого слоя на задней части.

Светодиодную ленту можно использовать и для подсветки подоконника, чтобы создать фон.

Что такое светильники — классификация разновидностей

Точки подключения балкона и лоджии к электросети

Электрифицировать балконное помещение можно несколькими способами. Выбор варианта зависит от удобства расположения точки питания и планируемой нагрузки, которую будут создавать установленные приборы.

Квартирный щиток

Самым надежным, но и самым трудоемким способом подключения к электросети является прокладка кабеля от квартирного щитка. Если позволяет место, можно для розетки на лоджии или балконе выделить отдельный автоматический выключатель. Это, во-первых, послужит дополнительной защитой сети от перегрузки, а во-вторых, позволит осуществлять работы по внутренней разводке электрики без отключения всей квартиры.

Обратите внимание! Автоматический выключатель (или автомат) призван отсекать нагрузку, которая превышает допустимые показатели для применяемой проводки. Поэтому главный параметр автомата – ток отсечки – должен соответствовать мощности электрокабеля

Поскольку квартирный щиток, как правило, располагается на удаленном расстоянии от балкона и лоджии, подключение к нему не всегда удобно. Особенно если ремонт в квартире уже завершен и проводку приходится прокладывать наружным методом, что часто выглядит не совсем эстетично.

Присоединение балконной розетки к электрощиту намного проще реализовать на этапе ремонта, чем после него

Распределительная коробка

С точки зрения монтажа, намного проще провести розетку на балкон от смежной комнаты, подключившись к распределительной коробке. Оптимальной является ситуация, когда коробка располагается на стене, разделяющей комнату и балконное помещение. В этом случае можно сделать сквозное отверстие и вывести провода на балкон без ущерба для новой отделки.

Обратите внимание! Если подключение проводов реализовано не с помощью клеммников, а посредством скруток, тогда соединять следует одноименные проводники – алюминий с алюминием или медь с медью. При соединении алюминия с медью образуется гальваническая пара, в результате чего место контакта будет нагреваться под действием электрического тока

Наличие распредкоробки существенно упрощает подключение балкона или лоджии к электросети

Комнатная розетка

Если в непосредственной близости нет распределительной коробки, провести свет на балкон можно от ближайшей розетки. Такой тип монтажа, когда несколько точек подключаются к одной линии электропроводки, называется шлейфом.

Несомненным плюсом подобного способа является экономия провода, однако существует и недостаток, относящийся к надежности соединения. Если в цепи находится несколько розеток, которые в определенный момент могут быть одновременно задействованы, существует риск перегрузки проводки.

Обратите внимание! При соединении розеток шлейфом нагрузка от включенной техники суммируется. Поэтому в такой цепи желательно не использовать сразу несколько мощных приборов, например: утюг, пылесос, нагреватель, электроинструмент и т.п

Схема соединения шлейфом

Выбираем светильники

Ассортимент светильников на рынке поистине огромен. Чтобы провести свет на лоджию, нужно учесть ее размер, назначение помещения и необходимый уровень освещения

Немаловажно и соответствие источников света общему интерьеру. Осветительная техника классифицируется согласно таким критериям

По типу света

Светильники отличаются друг от друга по направлению светового потока, который может быть:

  • прямым направленным вниз; подходит для локального зонирования и подсветки балконов с низким потолком;
  • отраженным, когда световой поток, отражаясь от потолка, мягко и равномерно освещает балкон;
  • рассеянным, равномерно отражаемым от потолка, пола и стен; оптимально подходит в качестве общего освещения, степень интенсивности которого можно регулировать с помощью более мощных ламп или диммера.

Совет: эффект отраженного света можно усилить, если использовать для отделки потолка и стен на балконе материалы с высоким отражающим коэффициентом.

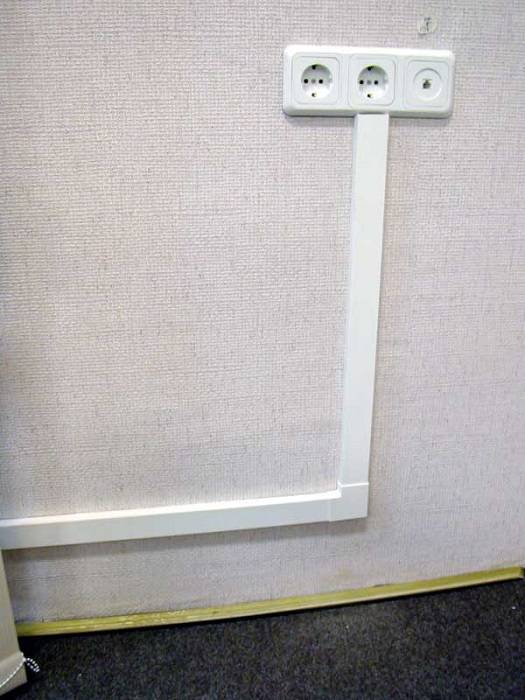

Электропроводка на балконе в кабель-канале

По типу монтажа

Грамотное расположение источников света играет большую роль в интерьере. Ведь с его помощью можно зрительно «раздвинуть» стены и «приподнять» невысокий потолок. Наиболее распространены следующие виды локализации светильников:

  • потолочные: классический наиболее распространенный вариант;
  • напольные более мобильны и компактны, однако занимают много места, поэтому для маленькой площади балкона не подходят;
  • настенные в виде бра подходят для классического интерьера, такое камерное освещение на балконе создает атмосферу уюта;
  • встраиваемые точечные светодиодные светильники пользуются заслуженной популярностью благодаря долгому сроку службы, удобству использования и современному внешнему виду; однако для их установки нужен определенный навык, кроме того, излучаемый ими узконаправленный пучок света способен утомлять глаза.

Освещение лоджии и балкона согласно назначению и локализации бывает местным, общим, декоративным, комбинированным и двухуровневым. Последний вариант может быть реализован, например, путем сочетания навесной люстры и настенных бра. Таким образом пространство зонируется: выделяется рабочая зона лоджии с интенсивным освещением и место для отдыха, мягко освещенная настенным источником света.

Галогеновое освещение на балконе

Прокладываем проводку

Выбор скрытой или открытой проводки прямо пропорционален наличию или отсутствию обшивки на балконе. Открытая проводка может быть на «голых» балкона, а закрытая — на обшитых. Рассмотрим на примере двух вариантов, как лучше провести электричество на балкон.

Скрытая проводка

Этот тип проводки является более предпочтительным вариантом вне зависимости от того, утеплена или остеклена лоджия. Ее следует укладывать до этапов утепления и отделки. И также это обязательное условие при объединении балкона с жилой комнатой.

Проводка укладывается в следующем порядке:

  1. перфоратором в стене штробятся специальные канавки;
  2. по канавкам укладываются провода;
  3. сверху отверстия замазываются шпаклевкой или другой отделочной смесью.

Получается аккуратно, эстетично и безопасно. Скрытый в стене кабель несет гораздо меньше угрозы. Перед обшивкой потолка провод прокладывается в металлорукаве.

Открытая проводка

Проводка открытого типа, или наружная, не противоречит строительным стандартам и правилам техники безопасности. Поэтому ее также можно прокладывать и на остекленных лоджиях, но после этапа с отделкой. Открытую проводку делать проще, чем закрытую.

Чтобы провести свет на балконе своими руками с вариантом открытой проводки, запаситесь следующими инструментами:

  • кабель-канал, изготовленный из пластика негорючего типа;
  • пластиковый гофр;
  • металлорукав для препятствия возгорания и проникновения влаги;
  • монтажные коробки, которые нужны для соединения кабелей и проводов;
  • кабель с сечением, необходимым для поддержания мощности;
  • выключатели, светильники.

Разветвительная коробка и крепеж для кабелей.

Внимание. Все сопутствующие механизмы (такие, как разветвительная коробка, выключатели в корпусах, влагозащитные светильники, розетки с защитным перекрытием), участвующие в монтаже электросистем на балконе, должны обладать соответствующим уровнем защиты (IP) от пыли и влаги, потому что в помещении, которое ближе всех граничит с улицей, много пыли и конденсата. Инструкция по проведению открытой проводки состоит из следующих этапов:

Инструкция по проведению открытой проводки состоит из следующих этапов:

  1. вначале размечается месторасположение всех видимых элементов, участвующих в освещении;
  2. расчерчиваются линии, по которым будут проходить провода;
  3. кабели, проходящие по металлорукавам, закрепляются внутри на протяжении всего пути прокладывания, или на стене прокладывается и сразу закрепляется кабель.

Для запитки кабеля возможны два варианта:

  • если электричество необходимо подвести для двух-трех светильников — присоединяется к розетке из квартиры, которая находится ближе всего к балкону;
  • если на лоджии будут установлены не только осветительные, но и бытовые приборы: микроволновая печь, компьютер, и будет не одна розетка на балконе — подключается к электрощиту.

Требования к балкону по электроснабжению

Чтобы провести электричество на балкон, обязательно оценивают его состояние.

На балконе не должно быть перепадов температуры, из-за которых появится конденсат, и произойдёт замыкание незащищённой электропроводки, а затем пожар. Помещение должно быть сухим и проветриваемым.

Не рекомендуется проводить электричество на незастеклённом балконе, так как в этом случае приходится принимать повышенные меры по электробезопасности, а это дополнительные затраты. Например, на таких балконах используют только влагозащитные светильники и электропроводку, проложенную в защитном рукаве или коробе.

Электрическую проводку целесообразно проводить на застеклённом балконе перед отделочными работами во время капитального ремонта.

Виды кабеля

Провода изготавливают из алюминия и меди. Каждый вариант имеет свои плюсы и минусы. Плотность тока в медных жилах в полтора раза больше, чем в алюминиевых. Более того, медный провод более долговечный и надежный в эксплуатации. Алюминиевый – более пластичный его чаще замыкает. Тем не менее если проводка имеет большое количество изгибов, лучше использовать алюминиевые.

Жила может иметь вид одиночного проводника либо совокупности более тонких, имеющих общую изоляцию. В последнем случае указывается суммарная площадь проводников. Выбор сечения жил зависит от величины предполагаемой нагрузки. Самый простой вариант выбора площади сечения кабеля, если рассчитано значение максимального тока – использование таблиц.

Для справки!

Эти материалы имеют разную проводимость, поэтому если их соединять напрямую, то из-за постоянного искрения цепь может замкнуть. Их рекомендуется стыковать через стальные зажимы или болты с шайбой-прокладкой из стали.

До того как провести электричество на балкон, нужно уже распланировать места будущего расположения точек, а также какие бытовые приборы планируется использовать. Это поможет правильно рассчитать сечение кабеля, соответствующего совокупной мощности всех электроприборов на балконе

Это особенно важно при последующем монтаже мощных электроприборов, скажем, кондиционера

Монтаж скрытой проводки от комнатной розетки

Схема подключения розеток и выключателей с заземлением

Чтобы монтажные работы были качественными, необходимо, кроме подготовки материалов и инструментов, выполнить разметку по ранее разработанной схеме.

Штробим стену для прокладки провода от розеткиВ случае чистовой отделки в комнате скрываем провод в кабель каналах

К скрытому типу относится прокладка электропроводки от комнатной розетки под различными обшивками балкона (плиты, панели, гипсокартон). В этом случае вместо штробов используются гофрированные трубы, короба, пластиковые трубы.

Работы выполняются в следующем порядке:

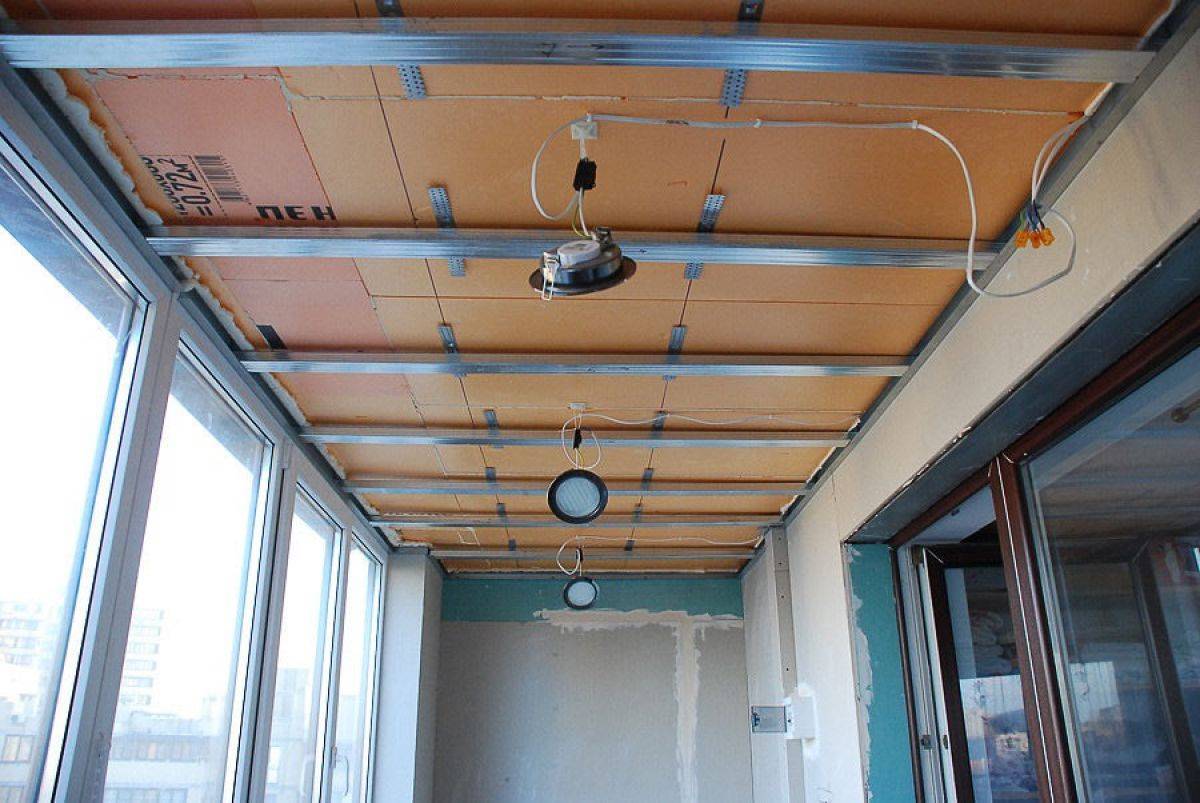

  1. На стенах и на потолке собирают конструкцию из профилей. Пробивают в стене входное отверстие для кабеля.

    Легче всего завести кабель через раму

  1. Отмечают места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и практичности установки светильников.

    Закладные бруски для розеток и выключателей

  1. К стене крепят накладную распределительную коробку с соответствующей степенью защиты (код IP).
  1. Через гофрированные трубы пропускают кабель. Укладку и крепление труб выполняют строго вертикально от распределительной коробки в сторону розеток, выключателя, светильников. К распределительной коробке подключают кабель от комнатной розетки.
  1. В распределительной коробке соединяют провода и изолируют.

    Соединяем согласно электросхеме с помощью клеммников WAGO

  1. Монтируют обшивку на профили.
  1. Специальной насадкой на дрели делают отверстия в обшивке, предназначенные для подрозетников выключателя, розеток, светильников. В отверстия вытягивают провод, проложенный в гофрированных трубах.

    Если насадки нет — тонким сверлом

  1. Подключают выключатель, розетки и светильники к проводам.
  1. Проверяют качество монтажных работ по нагреву мест соединения проводов, включив в розетку энергоёмкое устройство.

Кто не знает как подключить розетку и выключатель в одной коробке — посмотрите видео:

Самостоятельная установка

Выбор материалов зависит от конкретной ситуации. Монтаж освещения на балконе своими руками разбивается на этапы в зависимости от его вида.

Подбор материалов и инструментов

Для прокладки проводки потребуются следующие материалы:

  • кабель: лучше использовать модель с 3 медными жилами и сечением 1,5-2,5 мм. Также стоит выбрать кабель в мягкой изоляции, который легко гнется и практически не деформируется;
  • клеммы: они соединяют провода между собой;

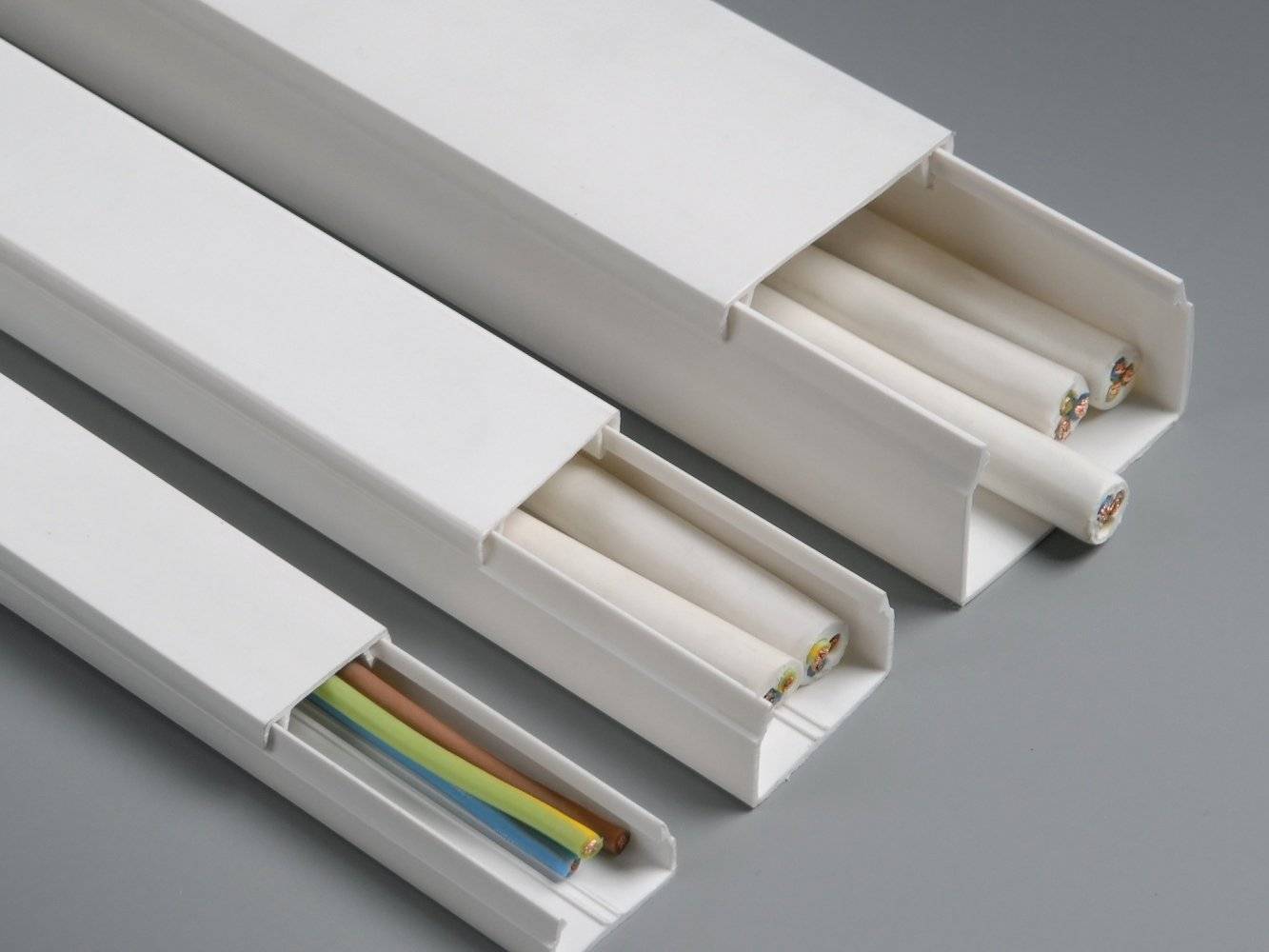

  • кабель-канал: это пластиковая деталь, в которой будет лежать кабель. Представляет собой вытянутый прямоугольник с открывающейся верхней крышкой;

  • крепежные элементы: это могут быть дюбеля и саморезы;
  • распределительная коробка: от нее отходит кабель. Лучше всего расположить ее внутри квартиры;
  • монтажные коробки: в них «прячут» переключатели и розетки.

Помимо материалов потребуется заранее приготовить некоторые инструменты:

  • перфоратор для просверливания дыр в стенах и прокладки отверстия для самого кабеля;
  • мультиметр для определения напряжения;
  • рулетка, отвертки, плоскогубцы.

Как сделать освещение с проводкой и без нее

Свет на балконе может питаться как от электрической сети, так и от батареек. В первом случае потребуется заранее проложить проводку, во втором — только запастись батарейками.

Важно! Перед прокладкой проводки необходимо рассчитать напряжение с небольшим излишком и отключить электричество в квартире

Прокладка проводов может производиться 2 способами — открытым и закрытым. В первом случае провода не прячутся и могут выступать элементом декора, во втором — убираются в стену. Открытая проводка обычно прокладывается, если убрать ее в стену невозможно без дополнительного ремонта.

Открытая проводка прокладывается в несколько этапов:

  1. Необходимо отмерить нужное количество провода и отметить места, где будут проложены штробы, светильники, розетки, кабель-каналы (если они будут);
  2. Далее проштробить (просверлить насквозь) стену, через это отверстие протянуть кабель из квартиры на балкон;

  1. Проложить кабель-каналы по выбранной схеме между розетками и переключателями, протянуть внутри проводку и объединить все элементы в единую цепь;
  2. Проверить уровень напряжения в сети;
  3. Заделать штробы раствором, закрыть кабель-каналы;
  4. Подключить сеть к выключателю на участке ввода.

Прокладка скрытой проводки схожа с прокладкой открытой, но имеет одну особенность — провода проходят внутри стены в специальных каналах и могут проводиться только до окончания отделочных ремонтных работ. При работе вместо кабель-каналов используют гофрированные трубы, защищающие от намокания и возгорания, крепления производят специальными зажимами.

Важно! После завершения работы необходимо протеститовать освещение и только после закончить отделку, иначе при возникновении проблем ремонт придется переделывать. При желании можно обойтись без проводки

В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания

При желании можно обойтись без проводки. В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания.

Смонтировать такую системы можно в несколько шагов:

  1. Выбрать светильник и место его расположения;
  2. Закрепить его на выбранном месте и подключить к источнику питания;
  3. При необходимости установить дополнительные элементы, например, датчик движения.

При выборе освещения для балкона необходимо учитывать многие нюансы: застеклено пространство или открыто, закончен там ремонт или продолжается, как будет использоваться помещение

Не менее важно решить вопрос с питанием: лампы могут работать от батареек и электросети, провода могут идти поверх стены или в ней

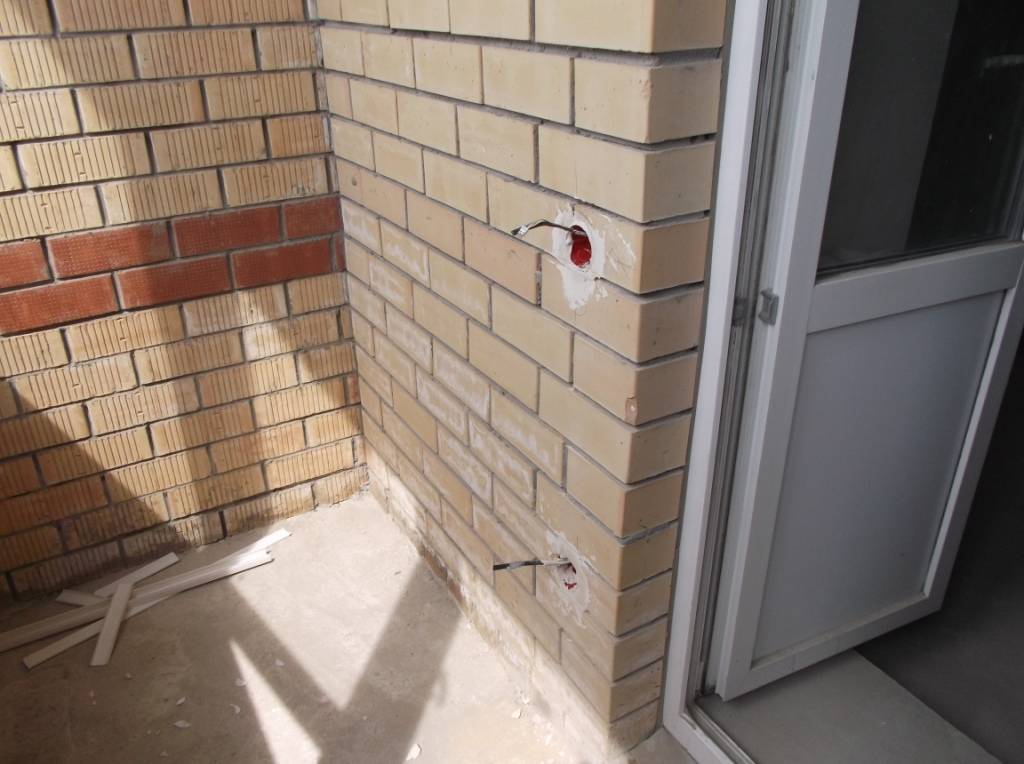

Правила выбора места для электророзетки

Провести электричество на балкон будет необходимо, если хочется обеспечить нормальную работу бытовых приборов. Превращенный в еще одну комнату, балкон может стать местом для работы с ноутбуком, организации мастерской, установки телевизора, летнего проживания. Тянуть на балкон удлинитель неудобно — дверь будет невозможно закрыть. Выход один: сделать электророзетку, выключатель.

Статья по теме: Как зашить балкон вагонкой

Место для розеток нужно выбирать, исходя из личных предпочтений. Устройство должно быть удобно для эксплуатации, а место положения — удобным для монтажа.

Обычно внешняя стена под окном лоджии самая толстая и прочная — сделать там отверстие под проводку может быть сложно. Под окном, у внутреннего подоконника, выполнить монтаж реально — проводка будет совсем незаметной, можно сделать установку электрической розетки без сверления. В противном случае стоит выбирать место на боковых стенах балкона, лоджии.

Меры безопасности

Осуществляя монтаж электропроводки на балконе очень важно соблюдать основные правила безопасности:

  1. Линия электропитания должна быть обесточена до момента полного завершения работы.
  2. Фазовый провод можно определять только при помощи специального индикатора.
  3. Недопустимо скручивание проводов — это может привести к сильному нагреву элементов, вплоть до возгорания. Правильно соединять кабели пайкой или кабельным наконечником.

Провести электричество на балконе под силу каждому. Главное, придерживаться четкого алгоритма действий в работе и соблюдать основные меры безопасности.

https://www.youtube.com/watch?v=bBlnxbHf_SY

Вариант 2 скрытая прокладка проводки

Скрытая проводка принципиально отличается от открытой в плане технологии монтажа. А вот список материалов и инструментов останется тем же. Только кабель-каналы надо будет заменить на специальные гофротрубы, которые будут защищать кабель от влаги и риска возгорания при КЗ. Что до диаметра, то подойдут и самые тонкие.

Теперь о тонкостях выполнения работ:

Кабель располагается внутри гофротрубы под внешней отделкой балкона. Если обшивка сделана из профиля или бруса, то в стойках делаются отверстия. Кабели протягиваются через эти отверстия, но так, чтобы не было заломов и резких изгибов.

Если места для крепления гофротрубы слишком мало, то фиксация происходит при помощи специальных зажимов. Это очень просто и достаточно надежно.

Когда процесс крепления будет окончена надо проверить, корректно ли работает система. После этого выполняется финишная отделка стен и потолка.
