Общие принципы регулировки оконных створок
Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.
Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

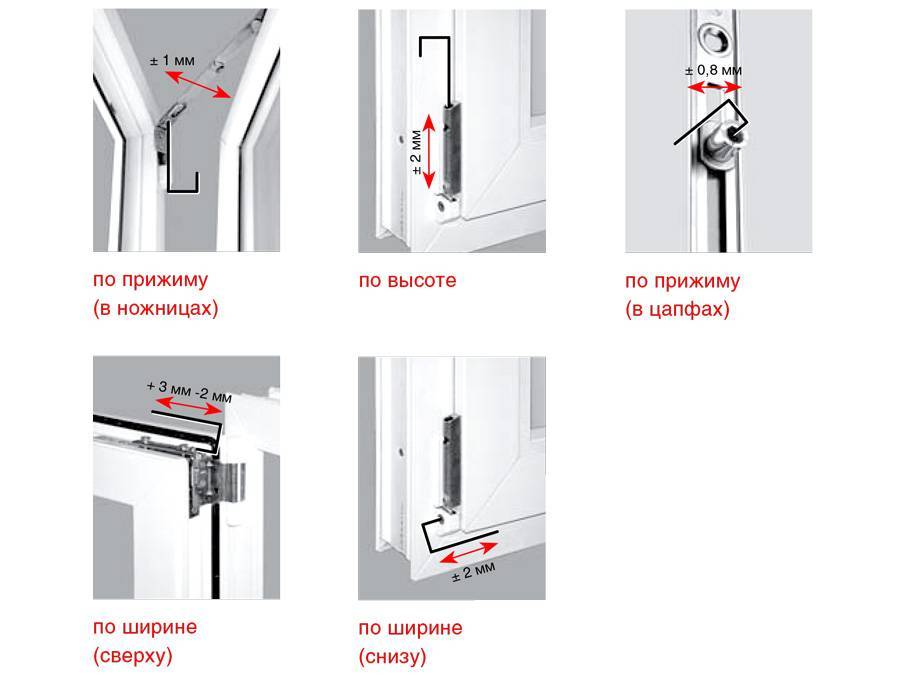

Рисунок 1 — Общие принципы регулировки окон ПВХ
Рисунок 2 — Общая схема регулировки пластикового окна
Рисунок 3 — Различные варианты регулировки окон
Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.
Регулировка по горизонтали и вертикали: инструкция для чайников
Конструкция большинства пластиковых окон поворотно-откидная: створку можно распахнуть или поставить в режим проветривания. Для таких моделей необходима регулярная настройка по горизонтали или вертикали.
Потребуется выполнить следующие действия:
- В случае горизонтальной отладки нужно вставить шестигранник в верхнюю петлю, вращать по часовой стрелке, пока створка не встанет на требуемое место. Обычно такую работу выполняют при перекосе рамы или ослаблении петель.
- Для вертикальной регулировки требуется настройка нижней петли: для подъема створки шестигранник вращают вправо, а для спуска – влево. Способ позволяет справиться с перекосом до 2-2,5 мм. Более крупная деформация требует вмешательства специалистов.
Отладка по вертикали либо горизонтали может понадобиться и в случае, если уплотнительный элемент уже частично износился, но еще подходит для эксплуатации в течение 2-3 лет. Прижим позволяет обеспечить герметичность конструкции, при этом не менять резинку слишком часто.
Регулировка ПВХ окон своими руками. Различные варианты
Для начала желательно детально рассмотреть методику регулировки окна. Так, если необходимо изменить местоположение створки (для свободного открывания), то желательно произвести ряд последовательных процедур:
В ситуации, когда требуется усилить степень прилегания створки к основанию рамы, поступают следующим образом. Сначала для этих целей используют систему эксцентриков, которые располагаются с торцевой части створки со стороны расположения ручки.
Для чего эксцентрики с помощью плоскогубцев или шестигранника должны быть переставлены в соответствующее положение.
В некоторых моделях окон, конструкции эксцентриков выполнены таким образом, что для того чтобы произвести их регулировку, достаточно лишь потянуть эксцентрик на себя, затем сделать необходимый проворот, а уже после этого отпустить эксцентрик (произойдет его прижатие за счет пружины).
В целом подобную процедуру регулировки эксцентриков специалисты рекомендуют производить два раза в год (период межсезонья), увеличивая либо уменьшая степень прижатия.
Однако указанным методом можно обеспечить регулировку прижатия окна со стороны расположения ручки. Когда же пользователю требуется произвести усиление прижатия створки со стороны навесов, то поступают другим способом.
Так, если следует обеспечить более сильное прижатие створки (со стороны навесов) оконной конструкции поворотного типа, тогда пользуются регулировочным винтом на нижней петле. Когда же требуется произвести аналогичную процедуру для поворотно-откидной конструкции, то необходимо будет выполнить дополнительное регулирование прижима створки окна за счет верхней петли. Для чего следует выполнить процедуры в следующей последовательности:
Определенные типы фурнитуры для окон регулируются с помощью специальных ответок, (располагаются обычно на оконной раме со стороны ручки) которые могут настраиваться при помощи ключей типа шестигранник.
Так, для более сильного прижима оконной створки к основанию рамы потребуется сместить ответку наружу (в сторону улицы). А также используют прижимные механизмы, находящиеся на раме со стороны навесов. Их регулировка осуществляется шестигранником, при этом более сильный прижим створки к раме будет обеспечиваться в том случае, когда язычок механизма будет выдвинут более сильно.
Довольно распространенным дефектом металлопластикового окна считается тугое вращение ручки.
Зачастую вызвано подобное обстоятельство может быть тем, что фурнитура не имеет достаточной смазки. В таком случае ремонт окна сводится к банальному смазыванию запирающего механизма и всех трущихся элементов машинным маслом либо аэрозольной смазкой (например, WD-40). Аналогичным методом обеспечивается и регулировка дверей балконных блоков.
В ситуации же когда необходимо полностью заменить ручку, следует пальцами потянуть на себя декоративную накладку ручки и после провернуть ее на 90 º (дабы освободить доступ к винтам). Выкрутив крепежные винты, ручка с легкостью может быть удалена. А процедура закрепления новой ручки должна быть выполнена в обратной последовательности.
Как отрегулировать окно чтобы не дуло
Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.
Где обычно находятся цапфы (прижимные выступы)
При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.
Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.
Проверяем, где створка не держится
Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.
Регулировка нижней петли
Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.
Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).
Регулировка нижней петли пластикового окна или двери
В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.
Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.
На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.
Изменение положения створки по вертикали
Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.
Регулировка верхней петли
Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.
Регулировка верхней петли пластикового окна
Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.
Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).
Блокираторы пластиковых окон
Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.
Регулировка, позволяющая плотнее придать верхний угол пластикового окна
Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.
Как отрегулировать петли створок пластикового окна?
Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.
Варианты механизмов пластикового окна
Регулировать петли на пластиковых окнах приходится из-за:
- изначально плохой неграмотной настройки оконного блока при установке;
- естественного износа уплотнителя;
- неаккуратного и грубого закрывания створок;
- усадки оконной конструкции;
- изнашивания деталей поворотно-откидного механизма.
В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.
Места регулировки пластикового окна
Верхнюю
Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.
Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.
Регулировка верхней петли
Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали
Нижнюю
У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.
Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.
Регулировка нижней петли
Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт
Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.
Регулировка пластиковых окон
Сегодня я хочу рассказать о том, как регулировать окна из ПВХ. Здесь Вы найдёте как общую инструкцию по регулировке, так и описание основных проблем, и способы их устранения. Надеюсь, что данная инструкция поможет Вам отрегулировать фурнитуру пластиковых окон самостоятельно.
Общие сведения о регулировки пластиковых окон:
Регулировка осуществляется шестигранным ключом 4 мм (№4).
Регулировка по горизонтали() осуществляется с помощью нижней и верхней петли. Для этого в петлях есть отверстия под шестигранник. Чтобы добраться до регулировки верхней петли, окно нужно открыть.
Вращая шестигранник по часовой стрелке, створка притягивается к петле – низ окна противоположный петле поднимается, соответственно вращая против часовой стрелки, створка отодвигается от петли и низ окна, противоположный петле опускается.
Регулировку с помощью нижней петли можно осуществлять как при закрытом окне с наружной стороны, так и с внутренней стороны при открытом окне. Регулировка происходит аналогично верхней петле.
С помощью этих регулировок можно устранить скос или сдвинуть раму, ход регулировки ±2 мм.
При вращении по часовой стрелке окно поднимается, против часовой – опускается. Ход регулировки ±2 мм.
Регулировка прижима створки осуществляется эксцентриками, расположенными по всему периметру окна.
Эксцентрики, при повороте ручки, заходят за специальные прижимные площадки, расположенные по периметру рамы.
Чтобы прижать окно плотнее к раме надо вращать эксцентрик по часовой стрелке, чтобы ослабить – против.
На эксцентрике должна быть риска, по которой можно определить степень прижима, если она направлена к улице, то прижим ослаблен, соответственно, если риска к уплотнителю окна, то окно сильнее прижимается к раме.
Бывают эксцентрики, которые вращаются гаечным ключом (плоскогубцами).
Так же прижим может осуществляться пластинами, которые расположены на створке окна.
Со стороны петель так же существует прижимный механизм, который регулируется шестигранником, чем сильнее выдвинут язычок, расположенный на створке окна, тем сильнее окно прижимается к раме и наоборот. Чтобы выдвинуть язычок, надо вращать шестигранник против часовой стрелки (для окна у которого петли расположены слева, если петли справа, тогда необходимо вращать по часовой стрелке).
Прижим можно регулировать в зависимости от времени года, летом – ослаблять, зимой – усиливать. Чем сильнее прижим, тем быстрее износятся уплотнитель. Ход регулировки ±0,8 мм.
Регулировка прижима петель. В зависимости от фурнитуры можно регулировать прижим только верхней или обеих петель. Для регулировки прижима нижней петли необходимо снять колпачок и вращать болт расположенный перпендикулярно плоскости окна.
Регулировка прижима верхней петли бывает только у откидных створок. Чтобы добраться до регулировки нужно открыть окно и после этого повернуть ручку в режим проветривания. Необходимо придерживать окно, т.к. оно будет держаться только на нижней петле.
В таком положении можно будет добраться до шестигранника, отвечающего за прижим верхней створки.
Возможно, на вашем окне будет блокиратор, который позволяет откидывать створку только в закрытом положении. Они бывают двух типов, в виде рычага и клипсы:
Чтобы откинуть открытое окно, надо нажать на блокиратор и одновременно повернуть ручку в режим проветривания.
Основные проблемы, которые можно устранить регулировкой фурнитуры окон ПВХ:
Низ створки задевает раму. Это возникает из-за провисания створки окна, устраняется с помощью её подъёма. Это можно сделать: вертикальным регулятором, либо одним из горизонтальных.
Средняя часть створки задевает раму. Проблема может возникнуть из-за смещения створки по горизонтали (вертикали). Устраняется равномерным смещением створки в нужную сторону с помощью горизонтальных (вертикального) регуляторов.
Поддувание из-под уплотнителя устраняется регулировкой прижима створки.
Регулировка разболтавшейся ручки. Поверните пластину в основании ручки на 90° и затяните винты отверткой.
Под основание ручки так же можно установить пластину регулятора проветривателя «гребенки».
С трудом проворачивается ручка. Необходимо смазать все подвижные детали – эксцентрики, прижимные механизмы, петли, а так же прижимные площадки. Смазывать можно машинным маслом с помощью кисточки (ватной палочкой) и маслёнки.
Когда нужно регулировать пластиковые окна
Регулировка окон требуется при любых нарушениях их нормальной работы. О необходимости ее выполнения могут свидетельствовать следующие признаки:
- Тугое движение створок;
- Видимые проседания или перекосы створок;
- Нарушения герметичности закрытия – появляются щели, дует от окна;
- Переключение режимов затруднено;
- Разбалтывание или заклинивание ручек;
При обнаружении таких признаков не рекомендуется затягивать с принятием мер. В большинстве случаев можно отрегулировать пластиковые окна самому и быстро восстановить их нормальную работу. Если же не выполнить регулировку своевременно, достаточно скоро можно столкнуться с серьезной неисправностью оконной конструкции, которая доставит массу неудобств и потребует значительных расходов на ремонт.
Туго закрывается пластиковое окно
Данная проблема часто возникает из-за механического перекоса створки. Чтобы это устранить, необходимо отрегулировать окно по вертикали или по горизонтали. Сделать это можно следующим образом:
- внимательно осмотреть само окно и определить, в каком месте произошел перекос: обычно это бывает снизу или сбоку той стороны, которая расположена прямо напротив петлей;
- в случае, когда створка соприкасается с оконной рамой снизу, нужно переместить ее по направлению вверх, а затем в сторону того угла, который совмещается с верхней петлей;
- открыть створку и осуществить один поворот винта верхней петли по часовой стрелки;
- далее ее требуется закрыть, снять колпачок и вставить шестигранник в нижнюю петлю, а именно в регулировочное отверстие;
- повернуть несколько раз по часовой стрелке;
- проверить, работает ли створка или все еще ее функционирование проблематично.
При дополнительной регулировке могут понадобиться плоскогубцы для разъединения некоторых частей пластиковой рамы и отвертка, которая поможет подкрутить элементы. Поэтому под рукой желательно иметь весь набор инструментов.
