Схема подключения генератора к сети дома

Схема распределительно щита с переключателем «сеть-генератор»

Подробности Опубликовано: 04 Июнь 2015 Просмотров: 23824

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет — завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

  • ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
  • ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
  • ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет

Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети

Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

Также не забываем улыбаться:

Идет пьяный мужик домой и об каждый фонарный столб бьется головой. Тут его встречает знакомый и спрашивает: — А почему это ты так об столбы бьешься, чем они тебе мешают? Обойти не можешь? — Вовсе не в этом дело, просто я так дорогу домой определяю. — Не понял. — А что тут непонятного? Вот еще 3 столба по этой улице, потом еще 7 по другой — и я дома.

Топливо для генератора переменного напряжения

Чаще устройства переменного тока используются в качестве топлива:

  1. Бензин. Оцените экономическую целесообразность выбираемого изделия. Допустим, в технических характеристиках написано, что на 1 кВт ч энергии уходят 400 граммов бензина. Немало зависит от типа топлива. Производители рекомендуют внутрь заливать исключительно бензин с пониженным содержанием свинца и высоким октановым числом, продукт стоит дорого. Посчитайте стоимость 1 кВт ч и прикиньте выгоду.
  2. Газовые турбины широко распространены. Здесь генератор подключён через редуктор. Потребуется провести аналогичного рода расчёт на экономическую целесообразность применения вида топлива.

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

  1. Прямое подключение резерва к выбранной группе потребителей.
  2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
  3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

Схема подключения в этом случае выглядит следующим образом:

  1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
  2. К ABP подключается параллельно генератора.
  3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

  1. Средние контакты рубильника подключают к сети нагрузки.
  2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
  3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

  1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
  2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Разновидности генераторов

Бензиновый генератор DDE GG3300P

По виду используемого в агрегате топлива все известные генераторные устройства могут быть:

  • бензиновыми;
  • дизельными;
  • агрегатами, работающими на газу или на дровах.

Первые два варианта привлекают внимание пользователей, взявших за основу готовый двигатель, работающий на бензиновом или дизельном топливе. По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей

Вопрос о способах включения в бытовую сеть касается и тех и других моделей

По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Правила установки и подключения

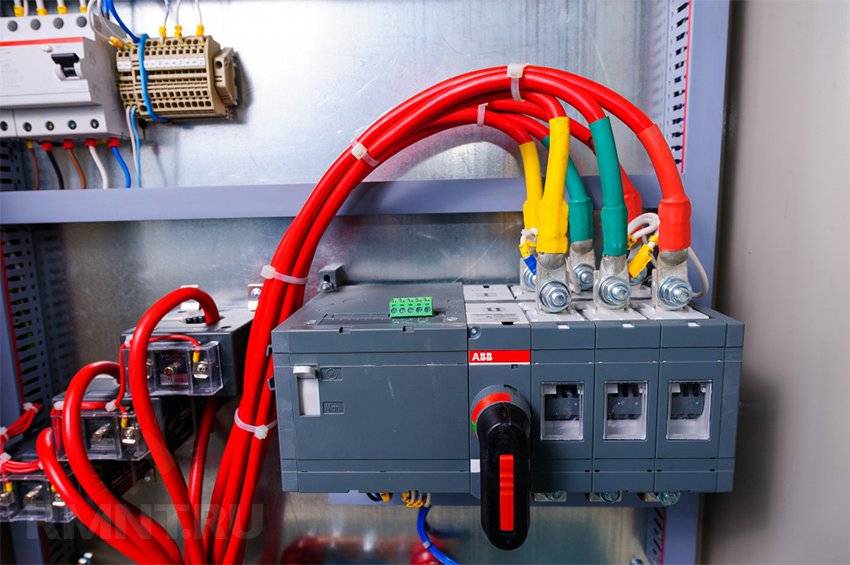

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

  • Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
  • Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
  • Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
  • Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах


Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.


Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.


Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.


Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.


Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.


Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Способы подключения генератора

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Автоматический

Целесообразность именно такого подключения генератора к сети дома пояснений не требует. Схема несколько инертна, но это не критично.

Как она работает?

Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Несколько замечаний

В некоторых случаях генератор к сети дома можно и не подключать, ситуации разные бывают. Для того чтобы подать эл/энергию к отдельным приборам, к соответствующим выводам агрегата напрямую присоединяется кабель (провод), на другом конце которого находится клеммная коробка с гнездами.

Такие переноски многие делают самостоятельно. Но это возможно лишь в случае, если генератор маломощный. При форс-мажоре запитать холодильник и обеспечить минимальное освещение в отдельных комнатах, с помощью переносных приборов (например, настольных ламп, торшеров) получится.

Стоит напомнить и о необходимости заземления генератора. Вот типовая (и простейшая) схема.

Что понадобится? Арматурный пруток (минимум на 15 мм) длиной метра 1,5 и медный провод. Они должны быть жестко скреплены. Никакие «накрутки» или «навивки» не допускаются. Например, приварить к стержню болт и затянуть провод гайкой.

Если в момент работы генератора восстановится пром/напряжение, необходимо сначала переключить устройство с ручным управлением, и только после этого «глушить» двигатель. Мелочь, но кое-кто забывает об этом.

Если в частном доме напряжение заведено трехфазное напряжение, то специалисты рекомендуют задействовать в схеме только одну. Естественно, придется несколько переоборудовать эл/проводку. При этом круг «потребителей» ограничивается, как правило, приборами освещения и несколькими бытовыми, которые должны функционировать постоянно (например, холодильная камера, обогреватель).

Рекомендовано для вас:

Мероприятия и виды обслуживания дизельных генераторов — перечень работ и советы Инструкция по организации резервного питания загородного дома — устройства и схема Устройство и принцип действия электрогенератора, советы по исправлению неполадок

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода? Но здесь, как и во всём, есть ряд подводных камней.

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?


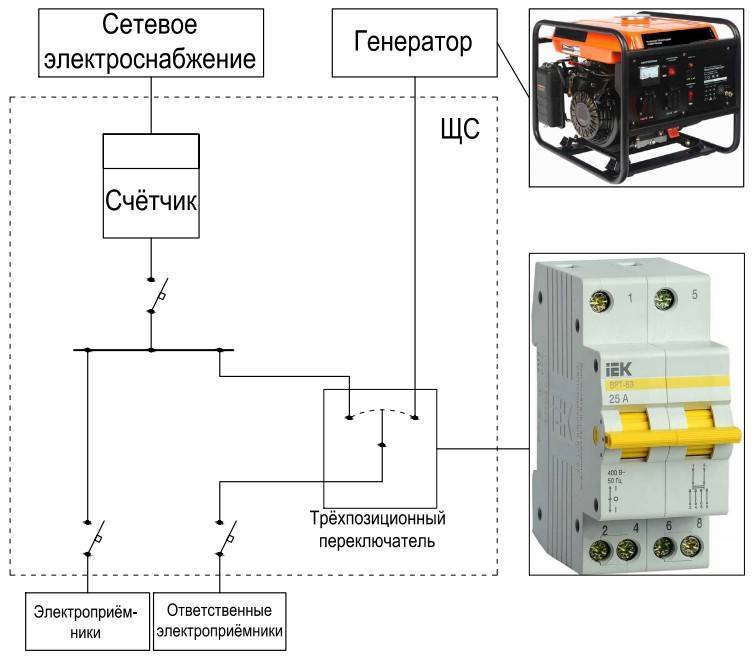

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Схема АВР на двух магнитных пускателях

Система резервного энергоснабжения загородного дома. Подключение генератора с автозапуском.

Многие из нас задумывались как обеспечить свой дом электроэнергией при аварийном отключении. О том как это сделать с минимальными затратами читайте дальше.

Если в вашем загородном доме электроэнергия поступает с перебоями то в качестве резервного источника электроэнергии можно использовать бензиновый, дизельный или газовый генератор электроэнергии.

Включать генератор параллельно городской сети напрямую нельзя, это приведет к серьезным повреждениям генератора или другим печальным последствиям. Для этих целей существуют щиты автоматического или ручного переключения на резерв АВР

(автоматический ввод резерва), так называемые сильноточные коммутаторы нагрузки или еще как их называют – Automatic Transfer Switch или сокращенно ATS (внимание,не путать с AVR – Automatic Voltage Requlator или автоматический регулятор напряжения генератора). В щит АВР

В щит АВР

приходят два силовых кабеля, один от основной сети, другой от резервной сети а отходит к потребителям всего один силовой кабель.

В зависимости от алгоритма щит АВР подключает потребителей либо к основной сети либо к альтернативному резервному источнику напряжения.

Как работает автоматический запуск генератора

Схема работы щита АВР представлена на рисунке 1.

Получается, что при пропадании напряжения на основном вводе и при наличии напряжения на резервном вводе щит АВР переключит потребителей к резервному вводу. Вроде все хорошо, но есть одна проблема – нужно завести генератор, ведь генератор не умеет заводится самостоятельно .

Обычно генератор стоит на улице или в подвале и до него еще нужно дойти. А если дело происходит поздно вечером – будем заводить его в полной темноте.

Давайте автоматизируем процесс запуска генератора!

Установите на свой генератор Блок Автоматического Запуска Генератора БАЗГ-10 который сам, при необходимости запустит двигатель генератора. Блок автоматического запуска генератора имеет небольшие габаритные размеры и может устанавливаться непосредственно на генератор или в щит АВР (автоматический ввод резерва).

Небольшая доработка Вашего генератора и вуаля! У генератора появляется функция автоматического запуска! Теперь подключение генератора с автозапуском к вашей электросети выглядит простой процедурой.

Для бензиновых генераторов необходимо приобрести электропривод управления дроссельной заслонкой, необходимый для уверенного запуска двигателя. Мы предлагаем два типа электроприводов под разные карбюраторы.

Поскольку без управления дроссельной заслонкой генератора («подсосом») запуск генератора будет затруднен, а в некоторых случаях вообще невозможен, перед запуском блок автозапуска генератора автоматически закроет дроссельную заслонку а по мере прогрева двигателя откроет ее. Механизм привода дроссельной заслонкой (рис 3 ) можно устанавливать на любой тип карбюраторов.

Примечание: для газовых генераторов REG ( Russian Engineering Group ) и дизельных генераторов привод заслонки не требуется.

Теперь предположим что генератор простоял без работы несколько дней. Аккумулятор генератора разрядится и в нужный момент может подвести. Как быть в этой ситуации? Ответ прост – поддерживать аккумулятор генератора в боевой готовности с помощью зарядного устройства! Причем нам понадобится автоматическое зарядное устройство с функцией сохранения заряда, то есть аккумулятор заряжается до определенного уровня и зарядное устройство отключается. При снижении заряда ниже определенного уровня зарядное устройство снова включается и процесс заряда аккумулятора снова повторяется. Эта функция присутствует в недорогом зарядном устройстве «СОНАР».

Подведем итог.:

Какие комплектующие необходимы для полной автоматизации запуска генератора?

1. Щит автоматического переключения на резерв АВР 2. Блок автоматического запуска генератора БАЗГ 3. Зарядное устройство СОНАР (если не входит в состав АВР) 4. Бытовой генератор напряжения с электростартером

.

Расширение системы . Дополнительные опции

1) Дистанционный запуск и мониторинг системы по GSM каналу. Можно добавить в систему GSM модуль и получить возможность дистанционно, с помощью коротких сообщений SMS контролировать параметры системы а также запускать/останавливать генератор. Это очень важный кирпичик системы. Даже если произойдет авария вы всегда будете в курсе событий и сможете повлиять на ситуацию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
