Как отрегулировать пластиковую балконную дверь на проветривание?

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Когда требуется регулировка

Кроме чисто внешних проявлений в виде затирания двери, плохой работы ручки, появления скрипа и сквозняка, необходимость регулировки можно проверить и другими способами:

1. Листом бумаги. Это способ определения размера щелей. Достаточно обычный листок А4 заложить между пластиковой створкой и дверной коробкой, дверь при этом закрыть. За листок бумаги потянуть. Если он вытягивается с большим трудом, то прижим хороший. Если же его можно извлечь из закрытой створки без особого труда, то прижим слабый, его нужно усиливать.
2. Свечой. Этот способ пригодится, если из-под двери дует. Нужно зажженную свечу не спеша обнести по периметру двери и посмотреть, в каком месте сильнее дует, значит, там щель больше всего. Этот вариант хорош тем, что помогает «продиагностировать» не только саму дверь, но и порог, откосы возле нее. Ведь зазоры (трещины) могут быть там. Тогда дверь не виновата, ее регулировка не спасет ситуацию.
3. Карандашом. В этом случае дверь нужно закрыть. Простым карандашом обвести ее по контуру, а потом открыть и посмотреть, насколько перекошенным получился прямоугольник. В правильном состоянии линии должны быть строго горизонтальные и вертикальные. Если есть перекос, то нужно приподнимать или опускать один из углов конструкции.

Также в случае проблем с пластиковой дверью следует обращать внимание на состояние уплотнителя. Для его проверки достаточно осмотра

Волны, трещины, разрывы – все эти дефекты являются признаком того, что требуется замена резиновой ленты.

Можно ли отрегулировать замок?

Замок – это главная защита помещения от посторонних людей. На балконных дверях их устанавливают разве что на первых и последних этажах при условии неостекленного балкона. На входных же и межкомнатных в дверях производственных и офисных помещениях часто ставят замки. Их монтаж осуществляется в момент сборки конструкции. Дополнительно можно установить только навесной замок.

Наиболее распространены механические замки:

• цилиндровые;
• сувальдные.

В случае поломки цилиндрового замка, его весь извлекать не нужно, достаточно вынуть личинку и купить новую. Если же ломается сувальдный замок, то его нужно менять полностью. Поскольку это замки механического типа, то в случае заедания ключа первым делом нужно выполнить их чистку и смазку. Также причиной плохого срабатывания механизма может стать провисание полотно, тогда вместе со смазкой устройства следует провести регулировку навесов.

Иногда случается такая проблема – в двери ломается ключ при попытке ее открыть. Если из скважины выступает обломок ключа, то можно попробовать ухватиться за него пинцетом или плоскогубцами, повернуть или вытянуть. Если же такой возможности нет, то нужно выполнить такие операции:

1. Взять лезвие от лобзика, просунуть его в нижнюю часть замочной скважины. При этом зубцами пилочку направить вверх.
2. Этим лезвием нужно поддеть обломок ключа, поворачивая лезвие. Это нужно для того, чтобы вынуть застрявший обломок.
3. Если есть под рукой запасной ключ, то проблема будет решена. Если такового нет, то нужно снимать декоративную накладку на замке и выкручивать личинку, чтобы открыть дверь, купить для нее замену.

В частных домах устанавливают также «умные» замки – электромагнитные устройства. Они срабатывают не от ключа, а брелока, карточки, отпечатков пальцев и т.д. Самостоятельно их починить нельзя, нужно вызывать мастера.

Меры профилактики неполадок

Очень важно уметь правильно отрегулировать балконные двери в случае возникновения неполадок. Но ещё полезнее знать, как не допустить этих проблем или хотя бы сделать так, чтобы сталкиваться с ними как можно реже

Выбирая окна и балконную дверь из металлопластикового профиля, обращайте внимание на характеристики фурнитуры. Они должны точно соответствовать весу дверной створки. Большинство фурнитурных систем от современных производителей позволяют устанавливать створки весом до 130 кг

Обычно этого бывает достаточно. Не допустить провисания створки из-за собственного веса поможет так называемый микролифт, или компенсатор провисания. Такая деталь необходима тяжёлым дверным створкам с большими габаритами или с двухкамерным пакетом. Конструкция этого элемента может быть разной: от маленького рычажка сбоку створки до ролика на её нижней части. Установите ограничитель открывания — специальную поддерживающую шину. Это поможет предотвратить заедание и провисание створки

Большинство фурнитурных систем от современных производителей позволяют устанавливать створки весом до 130 кг. Обычно этого бывает достаточно. Не допустить провисания створки из-за собственного веса поможет так называемый микролифт, или компенсатор провисания. Такая деталь необходима тяжёлым дверным створкам с большими габаритами или с двухкамерным пакетом. Конструкция этого элемента может быть разной: от маленького рычажка сбоку створки до ролика на её нижней части. Установите ограничитель открывания — специальную поддерживающую шину. Это поможет предотвратить заедание и провисание створки.

Кроме того, будет полезным проконтролировать установку двери

Если установка пластиковой балконной двери была проведена правильно, то регулировка может вам понадобиться очень нескоро.

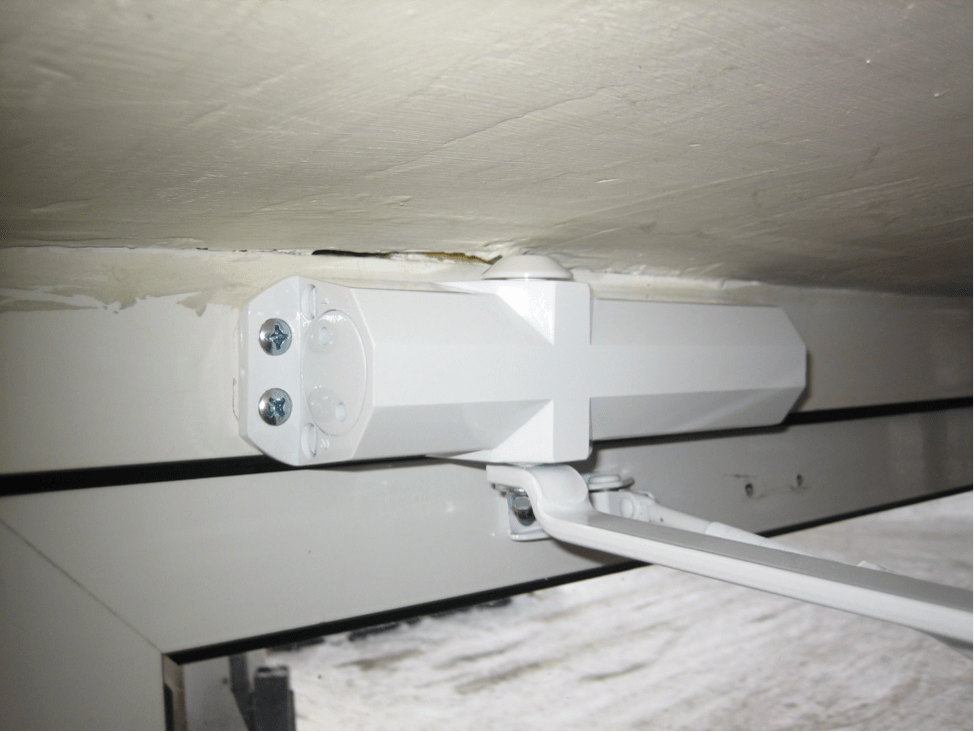

Доводчик – обязательный элемент фурнитуры

Они различаются по типу монтажа:

• наружные;
• скрытые;
• напольные.

И принципу действия:

• коленные;
• слайдовые.

Данное приспособление предназначено для обеспечения плавного движения двери. В результате его использования увеличивается срок работы навесных петель и других деталей фурнитуры и, соответственно, всей дверной конструкции. Доводчик приходится использовать в дверных системах в общественных местах, ведь дверь там открывается и закрывается большое количество раз за день. Конструктивные особенности разных вариантов этой фурнитуры сильно отличаются — по механизму закрывания, месту и способу установки. По месту фиксации различают наружные, скрытые и напольные доводчики. Приспособления первого типа размещаются вверху, второго — внутри полотна и рамы, напольные же монтируются в створке и на полу. Последний подвид подходит как для односторонних, так и для маятниковых дверей. По варианту механизма есть две категории доводчиков: с коленной (ножничной) и слайдовой передачей.

Исправление неисправностей двери

1. Провисание. Исправляется следующим образом:
   • Нужно нараспашку раскрыть дверцу так, чтобы был доступ к верхнему и нижнему винту, то есть не в режиме проветривания.
   • При помощи шестигранника проворачивайте винт, который расположен вверху, около петли, по часовой стрелке. Нужно сделать всего пару оборотов.
   • Снимите колпачки с нижних петелек, и вы получите доступ к регулировочным винтам внизу.
   • Ключом подкрутите верхний винт из тех, к которым вы открыли доступ при снятии колпачка.
   • Проверьте правильность установки двери. Если она недостаточно отрегулирована и провисание имеется до сих пор, повторите операцию.
2. Неплотное прилегание доставляет очень много неприятностей. Может проходить холодный воздух. Но проблема исправляется довольно просто. Но прилегание неплотным может быть либо со стороны ручки, либо с противоположной.
   • Для исправления со стороны ручки нужно установить правильность прилегания элементов к раме. Решается проблема поворотом эксцентриков, расположенных на торце створки (возле ручки для открытия). В зависимости от модели двери можно либо провернуть эксцентрики плоскогубцами или шестигранником. Встречаются двери, в которых нужно просто потянуть на себя эксцентрики. После этого сделать небольшой поворот и отпустить. В таком варианте будет сжатие за счёт пружин внутри. Процедуру регулировки прилегания специалисты рекомендуют делать 2 раза в год. При этом вы увеличиваете или уменьшаете степень прижима двери исходя из погодных условий.
   • Для исправления с обратной от ручки стороны нужно пользоваться винтиком на нижней петле. Его проворачивают по часовой стрелке до достижения нужного эффекта. Если нужно ослабить прижатие, значит крутить против часовой стрелки.
3. Двери могут быть откидными. То есть устанавливаться в режиме проветривания. Когда прилегание такого типа дверей неплотное, нужно сделать ещё кое-что. Верхняя петля может прижиматься неплотно. Для исправления:
   • Откройте её.
   • Поверните рукоятку в режим проветривания. Но закрывать окно не нужно, то есть оно должно висеть полубоком.
   • Вращайте регулировочный винт-регулятор, расположенный вверху двери, на торце, по часовой стрелке для усиления прижима. Против часовой стрелки вращается для ослабления прилегания.
4. Задевание дверями рамы при закрытии. Очень часто элементы такой регулировки прячутся под крышками. Иногда – под заглушку. Чаще всего винт откручивается при помощи шестигранника. Крепление петли не позволит снять его с наружной стороны. Делается такое ограничение в целях безопасности. Винт располагается параллельно створкам со стороны, противоположной ручке. Всего по периметру имеется три винта вверху, по центру (может отсутствовать) и снизу. Шестигранником поворачивайте нужный винт в определённую сторону и добейтесь верного расположения двери по отношению к раме. Не забывайте о том, что при регулировке верхнего и нижнего винта обязательно нужно будет провернуть и центральный. Результат при проворачивании можете и не увидеть, но сделать это необходимо.
5. Дверная ручка. Есть несколько вариантов неисправностей, связанных с ней:
   • Расшатывание. Для исправления нужна отвертка. Ей нужно подтянуть болтики под вертикальной пластиной (чаще всего пластмассовой). Находится она между корпусом и ручкой. Но следите за тем, чтобы не поцарапать поверхность;
   • Заедание. То есть ручка с большим трудом доходит до конечной позиции или вовсе не доходит. Поможет смазка, очистка. Для реализации необходимо демонтировать ручку, произвести очистку. Если ручка тяжело доходит до конечного положения при закрытии, ослабьте на створке зажимы как указано в пункте 2. Возможно, у вас сильно затянуты винты, находятся элементы в «зимнем» положении;
   • Заклинивание. Произошло при открытой двери, значит отведите блокирующий рычаг. Если дверца закрыта, значит нужна помощь специалистов для её разблокировки, открытия.

Особенности регулировки пластиковых балконных дверей

Дверные конструкции из ПВХ устанавливаются в рамах с использованием специальных узлов крепления. Их конструкция позволяет самостоятельно регулировать положение дверной створки на балконе по трем направлениям.

Горизонтальная настройка балконной дверной конструкции изменяет расстояние между створкой и петельной стойкой. Вертикальная – изменяет положение полотна относительно дверной коробки по вертикали. Фронтальная – изменяет плотность прижима.

Рис. 4 Регулировка балконной двери своими руками

Чтобы открыть доступ к регулировочным винтам, надо открыть балконную дверь и убрать декоративную панель.

Горизонтальная регулировка пластиковой двери балкона

Положение дверного полотна относительно петельной стойки изменяется при помощи регулировочного винта. Находится он под декоративной накладкой и располагается горизонтально. Используют горизонтальную регулировку в тех случаях, когда дверь на балкон задевает боковую часть дверной коробки или дальнюю от петель часть порога.

Если не закрывается пластиковая дверь, задевает дверную коробку в средней части или по всей длине, то требуется подтянуть механизм самостоятельно на один или пару оборотов во всех петлях. Если же дверное полотно цепляется только за порог в дальней от петель части, то винты подкрутить надо только в верхних петлях, нижнюю оставляют без изменений.

Вертикальная настройка

За смещение дверного полотна вверх или вниз относительно дверной коробки отвечает вертикальный винт регулировки. Чтобы отрегулировать пластиковую балконную дверь и опустить ее вниз, требуется повернуть винт против часовой стрелки. Поворот по часовой стрелке поднимает полотно.

Вертикальная регулировка требуется в том случае, если не закрывается балконная дверь, а ее нижний край задевает за порог. Нужно изменение высоты и при наличии вмятин на уплотнителях сверху или снизу. Просевший дверной элемент требуется поднять, иначе полотно не откроется. Механизм подтягивают, а затем проверяют может ли он откидываться, закрываться и прижиматься.

Для вращения винтов используют шестигранный ключ. Обычно требуется пятимиллиметровый вариант. Чтобы подрегулировать положение ответных планок, располагающихся снизу и сверху на дверной коробке, нужен будет ключ на два с половиной миллиметра и плоская отвертка. Основная ответная планка смещается с использованием крестовой отвертки.

Регулировка прижима пластиковой створки во фронтальном направлении

Фронтальная настройка изменяет плотность прижима балконной двери к дверной коробке. Конкретный процесс, как отрегулировать пластиковую конструкцию, зависит от модели.

В первом варианте требуется повернуть эксцентрики на торцевой части полотна. Второй вариант требует поворота цапфы с использованием плоскогубцев. Чтобы полотно прижималось максимально, цапфу разворачивают перпендикулярно к дверному блоку, а для минимального прижима – параллельно. В третьем варианте надо сместить ответную планку, используя специальный винт.

В результате полотно прижимается плотно и закрывающаяся конструкция не пропустит холодный воздух. В то же время двери ПВХ с излишне плотным прилеганием несколько ослабляют и они будут закрываться без повреждения уплотнителя.

Регулировка дверной ручки

Еще одной проблемой дверей на балкон является плохая работа дверной ручки. Если она поворачивается туго, то обычно это связано с проблемами дверного полотна. После регулировки положения балконной двери проблема исчезает. Если же ручка остается тугой, то требуется заменить замок.

Разболтанность руки устраняется просто. Снимается или разворачивается декоративная накладка. Под ней находятся два шурупа, которые подтягиваются крестовой отверткой.

Дополнительно пластиковые двери на балкон может дополнять защелкивающаяся. Защёлка позволяет плотнее закрыть окно и дверь на балкон, особенно если в них дует. Чтобы перестало дуть, устанавливают специальные магнитные или механические конструкции, которые позволяют двери защелкиваться. Чтобы конструкция защелкнулась, ее надо качественно установить.

Как обнаружить дефекты

Чтобы обнаружить недостатки и отрегулировать правильное положение, следует учесть характерные признаки, указывающие на неполадки с этой конструкцией:

1. Дверь начала упираться в порог — признак провисания полотна. При этом наравне со створкой изнашивается и сам порог. Ремонт следует проводить, как только появятся незначительные изменения.
2. Защелкивание замка происходит не всегда, а добиться плотного прилегания створки к раме непросто. Это свидетельствует о необходимости регулировки прижима.
3. Появляется щель, сквозь которую происходит потеря тепла по причине негерметичной стыковки полотна двери и рамы. В такой ситуации регулировке подлежат микролифты створки, которые расположены в петлях.
4. Закрывание дверей неполное. Подобное нарушение вызывается перекосами, что становится причиной разрушения уплотнителя, образования изломов и деформационных изменений петель двери. О проблеме сигнализирует ее смещение, заметное при внимательном осмотре.

Главное условие правильного ремонта и регулировки — точное определение места неисправности.

Определяем проблему

О провисании рамы можно судить после проведения такого несложного теста: закрытую створку следует обвести по контуру маркером. Отклонения очертаний от горизонтали и вертикали — сигнал начать регулировку. Если двери открываются туго и от них идет сквозняк — это повод для начала срочного ремонта или регулировки.

Еще один информативный тест проводится так: закрывая дверь, вставьте лист бумаги. Если лист можно вытянуть, приложив некоторые усилия, то нужды в регулировке пластиковой двери нет. Свободное вытягивание листа свидетельствует о недостаточно плотном прилегании в этой области.

Причиной сдвига полотна становятся температурные перепады и деформации. Поэтому створка задевает раму посередине. Износ уплотнителя — причина нарушения герметичности дверей, что служит поводом для регулярного обновления материала. Замена уплотнителя всегда должна предшествовать регулировке.

Плохое функционирование ручки и смещение полотна свидетельствует о необходимости регулировки или ремонта. Распространенные проблемы с пластиковой дверью таковы:

• ослабление петлевых креплений;
• уплотняющий материал неплотно прилегает к полотну или раме;
• происходит провисание створки из-за ее веса.

Важность уплотнителя и его замена

Уплотнитель – это лента, которая устанавливается по периметру входной или балконной двери. Она эластичная, обеспечивает хороший прижим ПВХ створки к коробу, закрывает все зазоры между ними. Уплотнитель необходим для лучшей тепло- и звукоизоляции конструкции. Он предотвращает появление сквозняка в помещении, смягчает удары двери при ее хлопках, продлевает тем самым срок службы. По сравнению с другой фурнитурой уплотнитель изнашивается быстрее всего. Даже в ГОСТе на него предусмотрен гарантийный срок всего 10 лет, тогда как сама дверь должна прослужить 40-50 лет. Лента уплотнителя не подлежит ремонту или реставрации, в случае каких-либо дефектов его просто нужно сменить.

Порядок замены уплотнителя:

1. Для начала необходимо купить кусок ленты, который чуть больше периметра дверного полотна (с небольшим запасом). Лучше всего отправляться в магазин с кусочком старой ленты, чтобы подобрать аналогичную по сечению и толщине замену.
2. Старый уплотнитель весь удалить. Если его частички прилипли к двери, то их обязательно зачистить.
3. Поверхность (пазы) протереть сначала от пыли мокрой тканью, потом вытереть насухо и обезжирить при помощи спирта.
4. Укладывать ленту нужно, начиная с нижнего угла. При этом по углам следует наносить клей, чтобы ее лучше зафиксировать. Слишком натягивать не нужно, но и свободно устанавливать, чтобы появлялись волны, также не следует. Иначе дверь сложно будет закрывать.
5. Когда лента будет уложена по всему периметру, ее концы для соединения подрезать под углом в 45 градусом, обязательно склеить.

Первые несколько дней после замены уплотнителя дверь может закрываться чуть туже, это нормально. Чтобы лента прослужила дольше, следует при мытье конструкции ее также протирать от пыли. В зимнее время необходимо выполнить ее смазку специальными средствами на основе силикона. Можно использовать для этих целей глицерин, но он хуже силикона.

Когда лучше вызвать мастера

В некоторых случаях отрегулировать пластиковую дверь балкона от провисания не удается. Тогда лучше вызвать мастера, поскольку дальнейший ремонт может только ослабить конструкцию:

1. Все описанные средства не помогли – балконная дверь провисла еще сильнее или осталась в прежнем положении.
2. Деформированы петли, на которых висит балконная дверь. Как правило, заменить ее самостоятельно не удается.
3. Если нет никаких навыков домашнего ремонта, и не удалось точно определить причину. Экспериментировать с фурнитурой не стоит – можно навредить еще больше.
4. Если балконная пластиковая дверь провисла в результате неправильного монтажа или применения некачественных материалов, отрегулировать ее в домашних условиях также не получится. Нужно пригласить специалиста.

Как убрать перекос полотна

Самостоятельная регулировка дверей при перекосе — более серьезная задача. В этом случае регулируют две петли, устраняя провисание и смещение верхней или нижней части створки. Для этого нужно сделать следующее:

1. Открыть створку на максимальный угол.
2. Найти в зоне нижней и верхней петли шестигранные пазы.
3. Вставить ключ в верхний паз. Повернуть винт его по часовой стрелке, сдвигая полотно на себя, или против часовой стрелки, сдвигая дверь от себя.
4. Настроить нижнюю петлю, устраняя перекос полотна относительно дверной коробки.

Если вы открыли дверь и не понимаете, что делать дальше, то поверните на один оборот по часовой стрелке верхний винт, закройте пластиковую створку и оцените уровень полотна относительно коробки. Если оно сместилось в нужном направлении — сделайте еще один оборот по часовой стрелке, закройте дверь и оцените положение полотна еще раз. Если вы переборщили — поверните винт против часовой стрелки на пол-оборота. И так до тех пор, пока пластиковая створка не вернется на свое место в балконной коробке.

Причины заклинивания

1. Применение силы при захлопывание, например после попытки закрыть дверь на защёлку-фиксатор при выходе на балкон. Сильные удары расшатывают и деформируют фурнитуру двери и, как итог, дверь заклинивает;
2. блокировка механизма замка, например, при входе в положение «проветривание» или совмещение поворотно и откидного режима. Качественные фурнитуры оснащены специальным защитный механизм;
3. Механизм дверной ручки ломается со временем;
4. изгиб или перекос конструкции двери. Встречается при слабом армирование рамы или ошибках в монтаже;
5. образовавшийся конденсат превращается в лёд и склеивает уплотнительную резинку двери и блока.
6. Найдя причину заклинивания, работа двери восстанавливается самостоятельно или с помощью мастеров.
