Установка агрегата
Установка энергонезависимых отопительных агрегатов производится по специально составленному плану, который согласовывается с контролирующими противопожарной и газоснабжающей организациями
Очень важно создать необходимые условия для нормального функционирования прибора:
- поддерживать плюсовую температуру в помещении котельной;
- соблюдать противопожарные инструкции при установке. Горючий материал стен должен быть изолирован невозгорающимися материалами, например асбестовыми или металлическими листами;
- если котел устанавливается самостоятельно, необходимо первый его запуск осуществлять в присутствии специалиста, который проконтролирует правильность монтажа и работы устройства.
В план-проект установки котла входит также устройство дымоходной системы. Она должна соответствовать установленным нормам, которые разработаны проектными организациями, зависящим от мощности отопительного прибора. Дымовая труба должна быть индивидуальной для каждого отопительного устройства или иметь сечение, позволяющее отводить необходимое количество от двух или трех приборов.
По стандартам дымоход, выводимый через крышу и расположенный в полутора метрах от конька по горизонтали, должен подниматься в высоту не меньше, чем на полметра. Если же он выводится через кровлю на расстоянии от полутора до трех метров по горизонтали, его поднимают хотя бы на высоту конька.
Наружный металлический дымоход
При строительстве дымохода нужно знать и то, что он не должен иметь более трех поворотов, но лучше, если он будет идеально прямым. Но, в любом случае, его общая высота по прямой не должна быть меньше пяти метров. Сверху дымоход накрывается специальным грибком, изготовленным из металла, он закроет отверстие трубы от влаги и грязи.
Другой вариант дымохода — это коаксиальный, он подходит не для всех видов отопительных котлов и чтобы его установить, нужна рекомендация специалиста.
Дымоход коаксиального типа
Такой дымоотводный канал не требует большой высоты и устраивается в стене. Его установка обойдется гораздо дешевле и не составит большого труда. Но нужно отметить тот факт, что он, без принудительной электрической циркуляции воздуха, может не создать необходимой тяги, поэтому котел будет самопроизвольно отключаться чаще, чем с традиционной трубой. Еще одним недостатком можно назвать образование внутри коаксиального дымохода конденсата.
Особенности энергонезависимых котлов
Отопительные котлы подразделяются на две большие категории – энергозависимые и энергонезависимые. У первых много плюсов:
- Более точное поддержание температуры.
- Больше сервисных функций.
- Возможность работы по программе.
- Высокий уровень безопасности.
Есть и минусы – они создают дополнительные расходы на электроэнергию, обладают слишком хрупкой электронной начинкой, не работают в отсутствие электричества.
Казалось бы, иметь в доме современный двухконтурный котёл – это круто и удобно. Но за удобством скрывается необходимость иметь вспомогательный источник электричества. В роли таких источников выступают генераторы и бесперебойные блоки питания на аккумуляторах. В любом случае потребителя ждут дополнительные расходы на горючее и аккумуляторные батареи.
Энергонезависимые котлы отопления способны работать без электроэнергии. В них используются механические системы управления, контролирующие температуру теплоносителя и работу всех узлов. Показатель КПД у них может быть более низким, чем у электронных моделей, но встречаются и вполне энергоэффективные образцы (такие перекосы наблюдаются во всех линейках отопительного оборудования).
Преимущества газовых котлов энергонезависимого типа:
- Отсутствие зависимости от источников питания – если в доме погаснет свет, отопление продолжит свою работу.
- Более простое внутреннее устройство – без хлипкой электроники, не отличающейся стойкостью к перепадам электроэнергии.
- Могут работать как на отопление, так и на горячее водоснабжение – в продаже имеются двухконтурные газовые котлы.
- Возможность работы в домах без электрификации – например, в сельской местности или в глубинке.
Выпуском энергонезависимых моделей занимаются многие известные бренды – это Protherm, Лемакс, Baxi, MORA-TOP, Atem, Electrolux и многие другие. В продаже имеются как напольные, так и настенные модели, в том числе газовые котлы с чугунными теплообменниками.
Энергонезависимые настенные двухконтурные газовые котлы встречаются в продаже редко – чаще всего на витринах представлены их напольные аналоги.
Выбор энергонезависимого котла
Подбирая котел, не зависящий от электроэнергии, нужно учитывать ряд факторов:
Способность работать при любом способе циркуляции теплоносителя. Естественная циркуляция в отопительной системе обеспечивается за счет физических законов, благодаря которым холодная вода вытесняется горячей. Принудительная циркуляция обеспечивается насосом, создающим необходимое давление в контуре, но требующим электричества для работы. Хороший котел сможет с равной эффективностью работать как при естественной, так и при принудительной циркуляции – но если речь идет об отсутствии зависимости от электричества, то нужно подбирать агрегат, подходящий для работы с гравитационной циркуляцией.
- Возможность работы с любыми теплоносителями. Чаще всего в отопительные системы заливается обычная вода, пропущенная через фильтр, но иногда контур заполняется антифризом, который имеет повышенную устойчивость к холодам. Хороший энергонезависимый настенный двухконтурный газовый котел может работать как с первым, так и со вторым вариантом.
- Давление в газовой магистрали. Стандартная величина давления для отечественных газопроводов – 1,270 МПа, но всегда есть смысл уточнить этот момент. В документации к котлу всегда отображается давление, при котором он способен стабильно работать, поэтому нужно проверять обе величины на соответствие.
- Возможность переоборудования. Большинство моделей котлов подходят для перевода на другой тип топлива. Например, во многих твердотопливных агрегатах имеется возможность замены запальника и установки газовой горелки.
- Рабочий диапазон давления. При наступлении холодов давление в магистральном газопроводе может снизиться – а это значит, что упадет и рабочее давление в котле. Этот момент тоже нужно учитывать при выборе котла и подбирать именно такой агрегат, который сможет работать в подобных условиях.
Все настенные двухконтурные энергонезависимые газовые котлы отличаются высокой надежностью и простотой эксплуатации. Кроме того, при условии грамотного монтажа подобное оборудование имеет высокую степень безопасности. Благодаря встроенной автоматике в аварийных ситуациях котел попросту отключается. Также в конструкцию котлов входит термостат, отслеживающих температуру теплоносителя и автоматически запускающих режим нагрева при необходимости.
Принцип работы ↑
По причине недоступности к электросети, внутри котла имеется собственный термогенератор. При подачи в котел газа, активируя пьезорозжиг происходит зажигание. Теперь запальная горелка горит в постоянном режиме, а уже от неё сможет в нужный момент загореться основная горелка, отвечающая за нагрев воды и теплоносителя. При достижении теплоносителем максимальной температуру, горелка затухает автоматически и перекрывается подача газа. При обнаружении снижения температуры, специальным датчиком подача газа начинается снова, в следствии чего от запальной горелки зажигается основная.
Конденсационный или традиционный котел?
Котлы как люди, есть традиционные, а есть нет

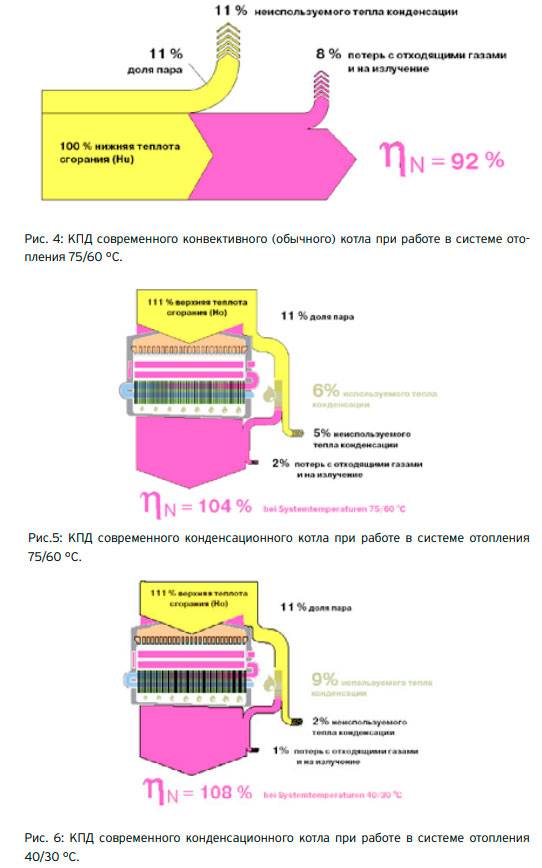

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:
настенные модели – 92-93%
напольные – 90%
И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.
Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.
При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.
Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.
Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный – тем дольше конденсатник будет себя окупать.
Энергонезависимые двухконтурные газовые котлы
Энергонезависимые двухконтурные газовые котлы, как и одноконтурные, устанавливаются только при гравитационной системе отопления, где циркуляция подогретой воды обеспечивается естественным путём, без помощи насоса. Их популярность объясняется тем, что при отключении электричества нагрев воды происходит в обычном режиме и отопление не отключается. Установку таких котлов рекомендуется производить только в исключительных случаях, так как их применение имеет ряд недостатков.
– Сама система гравитационной циркуляции уже устарела, при её монтаже требуются трубы большего диаметра, причём проводятся они под уклоном и имеют малоэстетичный вид. При необходимости отопления хотя бы двух этажей, естественная циркуляция уже дает сбой, потому что хорошо работает только при простейших схемах разводки.
– Наличие подпитки водой и доступ кислорода увеличивают количество минеральных отложений на поверхности теплообменника, что приводит к закупорке каналов и в свою очередь к частым поломкам. Починку же таких двухконтурных котлов почти никто не хочет производить, а если берутся — стоит недёшево.
– Расход топлива, при установке энергонезависимых котлов, значительно увеличивается и снижает КПД отопительной системы, при этом помещение обогревается неравномерно. Расход электричества у газовых котлов с принудительной циркуляцией воды равняется обычной лампочке, для его выработки можно купить самый дешёвый бензиновый генератор, он окупится меньше, чем за год.
Одним из самых распространенных способов отопления загородных домов и дач сегодня является газовое. Главный узел газовой системы отопления — газовый котел. Большинство моделей для своей работы требуют подключения к электросети. Но, помимо них, существует довольно большой выбор котлов, которым электроэнергия не требуется. Поэтому они и классифицируются как энергонезависимые. Рассмотрим их устройство с учетом и официальной информации и мнения автора.
Правила по установке газового котла
Устанавливать газовый котел независимый от электричества лучше в отдельных помещениях с хорошей системой вентиляции, а также обеспечивать приток воздуха туда. Так как из-за открытой камеры сгорания воздух постоянно «съедается» котлом. Продукты горения выводятся через дымоход.
Рис. 3 Расположение котла в доме
При установке настенного независимого газового котла монтируется коаксиальный дымоход, конструкция которого называется «труба в трубе». Коаксиальный дымоход подходит не для всех устройств и нужна рекомендация специалиста.
При надобности можно установить циркуляционный насос. Монтируют его через байпас. Возле него рекомендуется ставить краны: 1 на входе и 1 на выходе. Отдельно ставится кран на основную магистраль, который нужно перекрывать при работе насоса. При наличии таких кранов при надобности можно провести ремонт насоса, не сливая воду с системы. А перед насосом рекомендуется установить фильтр.
Есть определенные условия, которые нужно обязательно поддерживать:
- в котельной должна быть обязательно плюсовая температура;
- противопожарная безопасность. Стены в котельной должны быть оснащены не возгорающим материалом. Как правило, используются асбестовые или металлические листы.
- Первый запуск котла после установки должен проходить под присмотром специалиста.
Специалист должен также проконтролировать правильность установки дымохода. Необходимо чтобы он соответствовал мощности газового котла без электричества и нормам, которые устанавливают компетентные организации. Лучше чтобы для каждого отопительного прибора была отдельная труба. По стандарту дымоход должен быть прямым, если невозможно его сделать таким, то не должно быть больше 3 поворотов.
Длинна дымохода, должна составлять около 5 метров. Выбирать и устанавливать отопительный агрегат нужно в соответствии с давлением в газопроводе обычно оно составляет 1,270 МПа. В документации, которая прикладывается к прибору (паспорт), всегда указаны допустимые границы этого показателя. Иногда показатели давления газа в зимнее время снижаются. Зная такую особенность региона нужно соответственно делать выбор устройства без доступа к электроэнергии.
https://youtube.com/watch?v=whyv3CUO1mc
Может ли газовый котел работать без электричества? Такой вопрос часто возникает у владельцев частных домов, которым постоянно приходится сталкиваться со значительными счетами, касающимися оплаты электроэнергии, ведь помимо бытовых приборов и световых источников, за электрический котел порой приходится платить не так мало, как хотелось бы. Поэтому, целесообразно ознакомится с особенностями работы такой установки как газовый энергонезависимый котел.
Критерии выбора
Следует учитывать:
- Мощность. Считается, что для обогрева 10 кв.м площади нужен 1 кВт. Но лучше иметь запас на 15-20%. Все зависит от площади помещений, вида отопления и теплопотерь дома.
- Тип установки. Модели могут монтироваться непосредственно на пол или специальную подложку, выполненную из негорючего материала. Они отличаются большим объемом бойлера. Настенный котел – это более компактное устройство.
- Тип основной горелки. Последняя бывает простой или модуляционной. Второй вариант предпочтительнее, поскольку позволяет точно регулировать температуру, а это помогает экономить топливо.
- Материал, из которого сделан теплообменник. Нержавеющая сталь – хороший вариант. Но чугун и медь прочные и долговечные, срок службы такого теплообменника составляет 20-25 лет, в то время как стальные работают не дольше 10-15 лет, но зато они дешевле.
- Удобство системы управления. Современные модели оснащены надежной автоматической составляющей, но лучше выбирать импортные аппараты.
Камеры сгорания и горелки
Котел может функционировать на естественной тяге или с принудительной подачей воздуха встроенным вентилятором. Первый вариант – котел с открытой топкой, горелка у него атмосферная (виды газовых горелок для котлов отопления). Забор воздуха осуществляется из комнаты, отвод дыма – по стандартному дымоходу.
У закрытых моделей для подачи воздуха и отвода дыма используется коаксиальный дымоход. По внутренней трубе подводится воздух с улицы, по внешней уходит дым.
Экологическая чистота такого агрегата намного выше. Стоит он дороже, но функционирует экономичнее: уличный воздух до поступления на горелку успевает согреться за счет контакта с горячим дымом.
Если в доме дымохода еще нет, оборудовать коаксиальный будет проще, чем традиционный: в стене рядом с котлом выполняется сквозное отверстие, через него выводится труба.
Горелки подразделяются по типу розжига, пьезо и электронный. У моделей пьезо запальник горит постоянно, у электронных включается при подаче топлива. Второй вариант более экономичный и щадящий по отношению к оборудованию, но энергозависимый.
Как выбрать энергонезависимый котел
Энергонезависимый котлоагрегат имеет возможность функционировать в системах теплоснабжения, работающих по принципу естественного движения теплоносителя.
В качестве, которого обычно используют предварительно очищенную воду либо антифриз. В этом варианте греющая вода движется по нагревательному контуру, под воздействием гравитационных сил, вызванных разницей плотностей горячей(подающей) и холодной (обратной) воды, а также вследствие технологического уклона трубопровода. https://www.youtube.com/watch?v=irbqVLiEQpI Главный параметр выбора энергонезависимого котла — это его мощность. Для приблизительной оценки допускается делать расчет мощности по величине отапливаемой площади в соотношении: 1 кВт мощности на 10 м2 площади, для двухконтурных агрегатов, вводят поправочный коэффициент для нужд ГВС не менее 1.2.
Сколько контуров
Одновременно с выбором мощности отопительного котлоагрегата необходимо определиться с его главной функциональностью, особенно когда кроме обогрева помещения он должен приготовить горячую воду. Такой котел должен иметь два контура, один для отопления, другой для ГВС.
Контур ГВС может иметь вариант нагрева с применением:
- внутреннего теплообменного аппарата проточного типа;
- водонагревателя косвенного нагрева.
В первом варианте существенная часть тепловой энергии от газового горелочного устройства будет поступать в контур ГВС, поэтому при длительном беспрерывном применении ГВС отопительный контур остывает.
Подбирая двухконтурный котлоагрегат, потребуется заведомо исходить из наиболее мощного и, следовательно, дорогостоящего варианта.
Какой тип камеры сгорания эффективнее
Традиционные напольные энергонезависимые котлоагрегаты, требуют классического вертикального газохода и оснащаются исключительно открытой камерой сгорания, по той причине, что она не требует обустройства вентилятора либо турбины, функционирующих от электроэнергии. Если выбрать котел с закрытой камерой сгорания, без электрической энергии он функционировать не может.
Какой материал теплообменника лучше
В момент выбора очень важно уделить пристальное внимание материалу теплообменника. Самыми общераспространенными являются стальные и чугунные устройства
Чугунный бойлер обладает наиболее толстыми стенками, больше стабилен по отношению к коррозии, длительнее греется, однако и дольше отдает тепловую энергию.
Продолжительность их работы не меньше 20 лет, тогда как стальных — не более 10 лет. Тем не менее, нужно отметить, что стальной бойлер стабилен по отношению к гидроударам, при этом больше подвергается коррозии и выгоранию металлов в трубной системе, особенно при нарушении циркуляции воды. Толщина стенок труб намного меньше, чем чугунной модели, что в свою очередь уменьшает вес и размеры такого котлоагрегата. Высочайшая теплопроводность меди дает возможность использовать такой котлоагрегат с низким режимом потребления газа, тем самым в меньшей степени выбрасывает потери тепла в атмосферу. Но цена подобного устройства весьма высокая, что ограничивает потребительский спрос на него.
Настенный или напольный
Существует всего один метод достигнуть независимость обогрева от электроэнергии — это естественное движение теплоносителя.
Акцент делается на чугунные увесистые и теплоемкие внутрикотловые бойлера, объемом более 50 л.
Источник фото: kolotun.net
В наиболее простых модификациях применяются стальные накопительные емкости с антикоррозийным напылением и различными конструкционными приспособлениями, увеличивающих площадь теплообмена и повышающих КПД котлоагрегата. Высокотехнологичные модификации энергонезависимых напольных котлов отопления снабжены дополнительным генератором электричества, который функционирует на энергии, выделяемого газовым топливом при сгорании.
Такая энергия применяется для питания сложных автоматических установок, обеспечивающих контроль и управление за безопасной работой системы теплоснабжения, Поэтому даже если электроэнергии нет, энергонезависимый котел будет успешно работать.
Производители отопительных котлов
Мощность: 3.00 кВт, Напряжение: 220 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 4.50 кВт, Напряжение: 220 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 8.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 6.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 9.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 3.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 9.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 10.00 кг., Размеры (ВхШхГ), мм: 650x230x170
Мощность: 3.00 кВт, Напряжение: 220 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 7.50 кг., Размеры (ВхШхГ), мм: 460x258x153
Мощность: 4.50 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 12.00 кВт, Напряжение: 380 В. , Нет насоса, Расширительный бак: нет , Ступени мощности: 3 , Вес: 12.00 кг., Размеры (ВхШхГ), мм: 650x230x170
Мощность: 6.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170
Мощность: 9.00 кВт, Напряжение: 220/380 В. , Нет насоса, Расширительный бак: нет , Вес: 6.00 кг., Размеры (ВхШхГ), мм: 550x230x170
К данной категории относится отопительное оборудование, не имеющее на борту обвязки. В этом случае расширительные баки и циркуляционные насосы устанавливаются отдельно. Сами котлы, в зависимости от модели, оснащаются нагревательными элементами, регуляторами мощности и автоматикой. Основные преимущества данного оборудования:
- Низкая стоимость;
- Конструкционная простота;
- Возможность использования насоса любой мощности;
- Простота обслуживания и ремонта
- Компактное исполнение.
Электрические котлы без насоса и расширительного бака используются в отопительных системах открытого и закрытого типа. Дополнительная обвязка приобретается и подключается к ним отдельно. При необходимости, пользователи могут использовать более ёмкие баки и устанавливать производительные насосы, что обеспечивает гибкость построения отопительной системы. Также эти котлы могут использоваться в качестве вспомогательных, совместно с твёрдотопливными, жидкостными и другими видами котлами.
