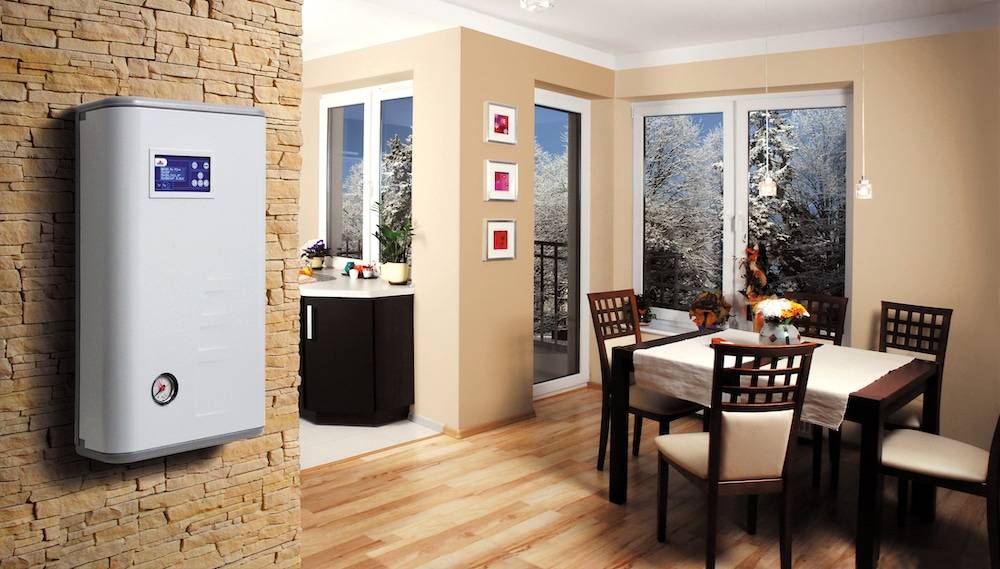

Электрический котел для отопления дома

Как работают электрокотлы

В рамках данной статьи нас больше всего интересуют электрические котлы. Их устанавливают в жилых или производственных помещениях в качестве основного или вспомогательного источника тепла. Котлы работают от сети напряжением 220 или 380 В. В большинстве простых моделей используется ТЭН — трубчатый электронагреватель. Небольшие котлы оборудованы электродами, а иногда в них устанавливают электромагнитную катушку в изолированном блоке. Такие установки называют индукционными котлами и считается, что их КПД максимален, а на элементах не образуется накипь.

Преимущества электрических котлов:

  • бесшумность;

  • экологичность, отсутствие вредных испарений;

  • простая установка;

  • малый вес и компактные габариты позволяют монтировать их на вертикальные поверхности;

  • занимают малую площадь;

  • удобны в эксплуатации;

  • не нужно постоянно загружать топливо;

  • отсутствие открытое пламя.

Недостатки электрических котлов:

  • мощность исчисляется десятками киловатт энергии (1кВт энергии требуется для насыщения теплом примерно 10 кв.м качественно утепленного здания с высотой потолков до 3 м);

  • если в вашем регионе высокие тарифы на электроэнергию, отопление влетит в копеечку;

  • отключение электричества вызовет сбой в системе отопления.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
  • если предусмотрена обвязка с буферной емкостью;
  • если предстоит соединение с бойлером косвенного нагрева;
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Характеристики

Есть разные виды оборудования, созданного для отопления зданий. Котлы отличаются по принципу работы и используют разные виды топлива. Каждой разновидности присущи свои особенности.

Собственными параметрами обладают и электрокотлы. Их следует знать, чтобы понимать, какие функции способно выполнять такое оборудование, а какие ожидания не оправдаются.

На заметку! К простой электророзетке можно подсоединить исключительно отопительный агрегат небольшой мощности, потребляющий максимум 3,5 кВт.

Выполнить расчеты очень просто: на всех розетках обозначается предельное напряжение, составляющее 16 ампер. Если напряжение будет 220 вольт, то максимально допустимая мощность составит 3520 Вт (перемножим 16 ампер на 220 вольт). Превышение полученного значения опасно.

Схема устройства электрического котла

Какие бывают электрокотлы для отопления? На рынке представлены современные агрегаты, мощность которых составляет 12 кВт, предназначенные для подсоединения к однофазовой линии, но специалисты рекомендуют к сети 380 В подключать агрегаты от 6 кВт.

Чтобы отопительный прибор получал питание, от щита проводится шнур, обладающий сечением минимум 1 мм и рассчитанный на нагрузки в 8 А.

Характеристики КПД агрегата внушительные, так как все израсходованное электричество используется на отопление. Естественно, некоторые модели могут испытывать энергопотери, идущие на нагревание не носителя тепла, а деталей конструкции и ее корпуса. В том случае, если котел установлен непосредственно внутри отапливаемой комнаты, тепло расходуется только по назначению, оставаясь в замкнутом контуре помещения.

Игнорируйте рекламу, утверждающую, что их приборы обладают большим КПД: существуют более значимые параметры, которые следует учитывать при выборе котла отопления — к ним относятся безопасность и продолжительность использования агрегата, удобство установки и эксплуатации, стоимость, мощность и экономичность.

Места теплопотерь в частном доме

Обогрев электроэнергией обходится недешево; его используют исключительно тогда, когда другие возможности отсутствуют или как запасное отопление. Следует подготовиться к тому, что счета за отопление электричеством будут большими.

У электрокотлов есть как плюсы, так и минусы: и то, и другое следует принимать во внимание. Главные преимущества – это, в первую очередь, простота установки и использования, безопасность

Типы электрокотлов

На рынке представлено три разновидности котлов, функционирующих от электричества:

  • индукционные приборы;
  • ТЭНовые агрегаты;
  • электронные устройства.

ТЕНовые агрегаты

Электрокотлы ТЕНового типа являются наиболее надежными, их используют чаще всего.

Схема устройства ТЭНового электрокотла

Конструктивные особенности таких агрегатов отличаются простотой: в чашу, наполненную водой, опущено несколько электрических нагревателей трубчатого типа. Как правило, их включают по одному с целью повышения мощности прибора. Мощность каждого элемента составляет около 2 кВт. Общая мощность определяется числом ТЭНов. Вода приводится в движение за счет насосного механизма, встроенного в корпус прибора.

Подобная конструкция имеет определённые особенности. К примеру, в системах носителей тепла проточного типа, в которых часть воды забирается из контура отопления, на рабочих участках нагревательных элементов в процессе их эксплуатации появляется накипь, негативно сказывающаяся на работе прибора, что уменьшает параметры его мощности и нередко приводит к перегреву ТЭНов. Все это может стать причиной разрушения нагревательного элемента. Но в большинстве случаев такие системы обладают замкнутым контуром, избавляющим от проблемы образования накипи.

Стоимость таких агрегатов невысокая, так как они отличаются простотой конструкции и выпускаются давно. Это бюджетные приборы.

Индукционные приборы

Конструкция индукционного электрического котла

Индукционная разновидность отопительных приборов функционирует еще по принципу открытого в 19 столетии принципа индукции. Ученый Макс Фарадей выяснил, что при помещении в катушку с кабелем из меди сердцевины из ферромагнита и пропуске по ней тока в сердцевине образуется напряжение. В случае переменного тока в ней возникает замкнутая система с постоянно передвигающимися в ней зарядами частиц. За счет такого передвижения и происходит нагревание.

По такому принципу и функционирует индукционный отопительный прибор, работающий от электричества. В диэлектрическом трубопроводе находится сердцевина, а вокруг него располагается катушка. Нагрев воды, двигающейся по трубопроводу, происходит от сердцевины, нагревающейся под влиянием электрического тока катушки.

Особенность подобной системы заключается в ее небольших размерах. Это касается и мощных моделей: их ширина не больше, чем ширина контура отопления, а длина не превышает одного метра.

Подобная конструкция примитивна, в ней отсутствуют узкие участки, поэтому неисправности возникают в редких случаях. Поломки случаются только с электронной автоматикой, но она находится за контуром корпуса и не контактирует с отрицательными воздействиями, к тому же ее легко поменять.

Стоит такой прибор дороже ТЭНовых агрегатов. Но обоснованных аргументов такой цены нет, так как устройство индукционных котлов не намного сложнее ТЭНовых, но их стоимость на рынке пока не снижается.

К преимуществам индукционных приборов относится тот факт, что для увеличения мощности можно объединять в линейку несколько агрегатов.

Электродные устройства

Электроотопительные устройства электродного типа функционируют по иному физическому принципу: при наличии в воде солей (в определённом объеме) ей присуще сопротивление, и сквозь нее может проходить переменный электроток; за счет этого происходит ее нагрев. По такому принципу и функционируют электродные обогреватели.

Конструкция электродного электрического котла

Электродные котлы — наиболее безопасные в эксплуатации. В случае вытекания воды из емкости нагрев прекращается, ведь теплового источника больше нет, электричество от электродных элементов не пойдет по воздуху.

Нужно, чтобы вода в емкости соответствовала нормам и в ней присутствовали соли в определённом объеме: в большинстве случаев это обычная вода, пригодная для питья.

Недостаток такой системы состоит в том, что она время от времени нуждается в замене электродных элементов. В ходе работы прибора вода поглощает электродные атомы, за счет этого электродные элементы разрушаются. В принципе работы подобной системы нет ничего сложного.

Какой тип электрокотлов лучше подобрать и предпочтительнее устанавливать для загородного дома? Решайте сами, ориентируясь на принципы их функционирования.

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

  • циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
  • расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
  • предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
  • автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
  • манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

Установка электрического котла

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

  • расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом,
  • насос и грязевик можно установить как на подаче, так и на обратке,
  • трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Что плохо и что хорошо в электрокотлах?

К несомненным преимуществам электрокотлов, предназначенных для отопления частных домов относятся:

  • Очень простая установка, которая доступна даже неподготовленным пользователям.
  • При наличии хорошей электропроводки в доме, способной выдержать необходимую силу тока – такой котел не требует дополнительных электроработ. Также чрезвычайно проста и разводка воды при установке электрокотла.
  • Такой котел нет необходимости устанавливать в отдельное помещение. Меры безопасности при его монтаже достаточно щадящие и он может находиться в любой подсобной комнате.
  • Нагревательные котлы, работающие на электричестве отличаются в лучшую сторону от своих газовых и твердотопливных собратьев весом и размерами.
  • Такие котлы очень просты в обслуживании, не требуют постоянной чистки и проведения регламентных работ.
  • Электрокотел не выделяет продуктов сгорания и является абсолютно экологически чистым устройством.
  • КПД современных электрокотлов достигает 98 процентов, что позволяет экономить на отоплении.

Но эксплуатация электрических нагревательных котлов несет в себе и некоторые минусы:

Прежде всего, котел, работающий на электричестве очень критичен к качеству электропроводки в доме. Установка таких систем в старых зданиях может потребовать дополнительных расходов по монтажу электропроводки необходимого сечения.

электрокотлы

В ряде случаев потребление энергии нагревательным котлом может привести к дополнительным расходам, особенно в местности с высокими тарифами на электроэнергию.

В качестве заключения

Теперь вы знаете, каков принцип работы электродного котла и как можно собрать подобный агрегат в домашних условиях, сэкономив немало денег. Главное в работе – четко следовать инструкции и соблюдать требования техники безопасности. В таком случае никаких проблем не возникнет.

Характеристики электродных электрических котлов Очаг-2 Очаг-3 Очаг-5 Очаг-6Гейзер-9Гейзер-15Вулкан-25
Объем отапливаемого помещения (м.куб)75120175200340550850
Номинальная потребляемая мощность (кВт)235691525
Номинальное напряжение (В)220220220220380380380
Ориентировочный полугодовой расход электроэнергии (кВт/ч)(при правильной теплоизоляции помещения)0,50,751,251,5346,5
Максимальный ток электрокотла по каждой фазе (А), частота 50 Гц9,113,722,727,313,722,737,5
Номинальный ток автоматики. Электромеханический вариант (А)202625323×163×253×40
Сечение провода, медь (мм.кв.) 220 В4
(220 В)
4
(220 В)
6
(220 В)
6
(220 В)
4 (380 В)4 (380 В)6 (380 В)
Рекомендуемый объем теплоносителя в отопительной системе (л)20-4025-5030-6035-7050-100100-200150-300
Диаметр патрубков «Вход» и «Выход» электродного электрокотла (мм)25252525323232
Класс защиты от поражения электрическим током1111111
Длина (мм)315315315355360410460
Масса (кг)1,11,11,11,15,05,35,7

Виды электрокотлов для обогрева частного дома

Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.

Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.

Электродные электрокотлы

Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.

В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.

Электродные электрокотлы, отличаются следующими характеристиками:

Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя. Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.

Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.

ТЭНовые электрокотлы

Принцип работы ТЭНового электрокотла, связан с косвенным нагревом теплоносителя. Внутренняя конструкция, напоминает электродный аналог, только вместо электродов, используется трубчатый нагреватель. Еще одно отличие в том, что камера нагрева, теплоизолированная.

Акцент на производстве ТЭНовых котлов, делают многие ведущие европейские концерны, что повлияло на комплектацию оборудования. Так, в теплогенераторах, используется микропроцессорное управление, позволяющее контролировать работу удаленно. Котел подключается к выносным комнатным термодатчикам, имеет погодозависимую автоматику.

Современное ТЭНовое котельное оборудование, отличается следующими рабочими характеристиками:

Особенности эксплуатации – устройство ТЭНового оборудования, позволяет предусмотреть второй контур для обеспечения потребностей ГВС здания. Двухконтурные электрические котлы для отопления и горячего водоснабжения частного дома, используют проточный нагрев теплоносителя. Для увеличения энергоэффективности и моментальной подачи горячей воды, некоторые модели, снабжаются встроенным бойлером-накопителем.

ТЭНовые котлы, предназначены для подключения к традиционным радиаторным системам обогрева, а также, низкотемпературным схемам отопления (теплым полам). По своим функциональным возможностям, электрокотлы с трубчатым нагревателем, существенно превосходят электродные аналоги, но уступают в отношении экономичности и энергоэффективности.

Как рассчитать показатель мощности и затраты на отопление

Расчёт мощности электрокотла можно произвести по формуле:

где:

  • К — коэффициент запаса, он равен 1,15 или 1,2;
  • ОП — площадь помещения;
  • РТ — температурная разница, между комнатной и вешней;
  • КР — коэффициент рассеивания.

Стандартный норматив тепловой мощности электрического котла для  гидропола считается 1 кВт на 10 м2. Если монтируется двухконтурный, то к этому показателю добавляется еще 30%.

Особенность агрегата — при включении горячего ГВС, нагрев жидкости продолжается, а это дополнительная нагрузка. Поэтому, в технической документации указывается — кабель с какими параметрами рекомендован для этого вида отопления.

Какие типы котлов рекомендованы для водяных полов, основные требования

Котлов предназначенных именно для тёплых полов с циркулирующей жидкостью внутри нет, и не все существующие модели можно использовать. В паспорте к оборудованию прописана возможность монтажа их с нагревательными системами.

Основное требование к котлу с электромотором для отопления с циркулирующей жидкостью — работа в низкотемпературном режиме, то есть, не нагревать теплоноситель свыше 55 градусов. Тогда, он будет прогревать поверхность до 30 градусов, а это комфортный уровень обогрева.

Профессионалы советуют обустраивать тёплые водяные полы в доме от электрических низкотемпературных котлов. Для поддержания нужного градуса воды, они должны иметь регулятор, у индукционных видов и большинства тэнов он есть. А вот электродные типы не относятся к низкотемпературным, у них минимальная температура нагрева 60 градусов, поэтому  без узла подмеса они не пригодны для греющих полов.

Твёрдотопливные котлы, так же не лучшая модель для гидрополов. Чтобы обеспечить правильную работу, требуется установка ряда дополнительных компонентов (смесительно-распределительного узла, термостата, насоса, т.д.), но даже при этом, добиться нужного уровня нагрева воды сложно.

Как выбрать электрический котел? Преимущества и отличия котлов Protherm и Stout

Смотрите это видео на YouTube

Мощность

В случае обогрева электроэнергией мощность прибора равняется мощности тепла.

Мощность рассчитывают, руководствуясь несложными правилами. Для отопления одного куба площади нужно около 40 ватт. К получившемуся значению нужно прибавить 100 Вт от каждого оконного проема, а от дверного — в два раза больше. Это средние цифры, они могут отличаться в зависимости от региона. Для населенных пунктов Сибири нужно умножать на значение 1,5 -2, для регионов, расположенных в средней полосе — на 1,2-1,3, для южных территорий коэффициент равен 0,7-0,9.

Зависимость мощности котла и потребляемой мощности от площади отопливаемого помещения

Эти цифры применимы исключительно к обогреву квартиры, для частного домовладения следует умножить итоговую сумму на 1,5. Это обусловлено большими тепловыми потерями через кровлю и полы (если нет подвала).

Для примера возьмем маленькое домовладение, расположенное на юге, площадь которого составляет 80 кв. м, высота потолков 3 м. В доме насчитывается шесть окон и одна дверь. 80 х 40 Вт х 3 м + 600 (окна) +200 (дверь) и умножим полученное значение на коэффициент южного региона 0,7 и частного домовладения 1,5. Итоговый результат 10 920 ватт.

Какой выбрать электрический котел для теплого пола

Как говорилось выше, наиболее подходящий прибор для гидрополов — электрокотёл. Он работает автономно, и его не нужно контролировать.

При подборе электрокотла для тёплого водяного пола, лучше уделять внимание тем моделям, в документах к которым прописана допустимость их монтажа в напольных отопительных системах. Иначе, потребуется переоборудование и установка дополнительных компонентов

Выбирать электрокотёл нужно по следующим показателям:

  1. Мощность, которая необходима для отапливания вашего дома. Она зависит от размера помещения, толщины стяжечного слоя и отделочного изделия.
  2. Тип монтажа — установка на стене или на полу. Выбор зависит от наличия места, и веса аппарата. Мощные электрокотлы тяжёлые, размещать их на стену не рекомендуется.
  3. Число контуров — для гидрополов подходят одно или двухконтурные модели.
  4. Система безопасности и регулировки — её присутствие существенно облегчит процесс регулировки и контроля за устройством.

Прежде чем подбирать аппарат, необходимо ознакомиться со сведениями о производителе. Нужно отдавать предпочтение проверенным компаниям, дающим гарантию на свою продукцию.

Он поможет держать температуру в комнате на заданном комфортном уровне, даже при понижении потребления энерго ресурса. Альтернативный вариант — gsm-термометр, он контролирует температуру жидкости, поддерживает её на нужном уровне при отсутствии людей в доме.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры. Как сделать обвязку котла, смотрите подробное видео:

Типы котлов, их плюсы и минусы

Есть различные устройства для нагрева теплоносителя. Они отличаются видом топлива на котором работают: дизельные, твёрдотопливные, газовые, электрические.

Помимо этого, котлы различаются способом монтажа — вешаются на стену или устанавливаются  на полу.

Дизельные

Для работы данных систем используется дизельное топливо. Они эффективны, имеют высокую производительность при минимальном потреблении солярки. Их несложно подключать и обслуживать.

На твердом топливе

В качестве топлива для таких котлов используются дрова или пеллеты. По принципу работы они схожи с обыкновенной печкой, но здесь сгорание дров происходит под воздействием высокой температуры — 250 градусов, и отсутствует доступ воздуха.

Жидкость нагревается горячим дымом, который выделяется в процессе сжигания топлива.

В квартирах они устанавливаются редко, основное их применение — производство или частные дома. Плюс вида — невысокая цена и простота использования.

Газовые

По названию ясно, что эти аппараты работают на газе. Их корпус обычно стальной или чугунный, от него на прямую зависит — сколько прослужит агрегат, и особенности его установки.

Котлы из стали легче, чем из чугуна, они компактны, не сложны в ремонте, но срок службы их небольшой. Чугунные служат дольше, они надёжны, экономичны, работают на любом газе — магистральном или сжиженном, но цена их выше.

Следует сказать, что для системы отопления «тёплый водяной пол» они не подходят, так как способны поддерживать температуры воды в приделах +80 гр. Для гидрополов теплоноситель должен прогреваться всего до 45 градусов,  тем самым падает КПД агрегата.

Но если дополнить конструкцию смесительным узлом, то котёл можно будет применять в гидрополах.

Электрические

Электрические котлы работают от электрической энергии. Для напольного отопления — это лучший вариант, так как они способны нагревать жидкость до уровня, который необходим для безаварийного и экономичного режима работы тёплого пола, и просты в подключении. Плюс, не теряют своей работоспособности при длительном отключении (более полгода).

Виды электрокотлов:

  1. Тэновые — самый простой, проверенный в работе вариант, поэтому они чаще монтируются в водяных системах. Имеют трубчатый нагреватель — он надёжный, его КПД достигает 98%. Мощность приборов от 2 до 60 кВт, функционируют от одно или от трёхфазной сети. Выпускаются тэновые аппараты одно и двухконтурные:
  • Одноконтурные — эти мини-котлы греют только теплоноситель, для их более полного применения требуется ещё бойлер и теплообменник.
  • Двухконтурные — устройства не только подогревают воду, но используются так же с целью отопления, в них уже вмонтирован бойлер и теплообменник, но стоимость их выше.

2. Электродные — подходят для гидрополов. Они компактны, долговечны, с большим КПД, имеют доступную цену. Их особенность — как теплоноситель применяется только антифриз.

Принцип работы у них другой — путём сопротивления положительных и отрицательных электродов, происходит быстрое нагревание теплоносителя.

3. Индукционные — технологически усовершенствованные электро котлы для тёплого водяного пола. Они разработаны так, что потребляют минимум энергоресурсов, при повышенном КПД и длительном сроке службы (30 лет). Могут обеспечить одновременную работу водяных полов и отопления радиаторного типа.

Данные устройства автоматизированные, надёжные, работают бесшумно и с любым теплоносителем. Им не нужен дымоход и отдельная комната для размещения.

Выход на рабочий режим осуществляется быстро. Но стоимость их  выше, чем у других электрических видов.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Методы нагревания теплоносителя

Как выбрать электрический котел для отопления дома среди такого множества предложений? На ваш выбор производители предлагают все новые и новые технологии, только платите. Одни из них служат всю жизнь, а вторые экономят треть электроэнергии. И каждая технология самая лучшая. Как быть? Кому верить? Как найти лучший электрокотел для отопления?

Конструкция простого тэнового электрокотла

Про то, что экономичность – это всего лишь маркетинговый ход, мы уже сказали. Теперь разберемся, где нам недоговаривают и как это может отразиться в дальнейшем на работе всей системы. Итак, есть три метода нагрева теплоносителя:

  • тэнами;
  • вихревыми индуктивными потоками;
  • ионным сопротивлением.

Соответственно, конструкция котлов разных типов отличается. Рассмотрим более предметно каждый из них.

Тэновый электрокотел

Тэновый котел нагреет теплоноситель посредством металлических трубок, в которых находится вольфрамовая спиральная нить. Она засыпана песком. Нить нагревается и передает свое тепло через песок металлической трубке, а та, в свою очередь, греет теплоноситель. Тэны непосредственно контактируют с жидкостью.

Перед тем как подобрать электрический котел отопления с тэнами, отметим, что они очень популярны, так как самые простые в исполнении, замена тэна проводится очень быстро. Найти нагревательный элемент в продаже не составляет труда. Цена таких котлов ниже чем, индуктивных и электродных. В процессе эксплуатации вы можете столкнуться со следующими проблемами:

  • перегорание тэна;
  • образование накипи;
  • механические повреждения.

Если же контакт с теплоносителем отсутствует, то вольфрамовая нить перегревается, так как ничего не охлаждает поверхность тэна. Поэтому стоит подобрать электрокотел для отопления, в котором тэны вкручены снизу. В случае поломки осуществляется полная замена. Оседание накипи на нагревательный элемент по заверениям «специалистов» влияет на КПД нагревателя. Интересно, каким образом? То, что за счет слоя накипи увеличивается время передачи энергии от стержня воде – это, несомненно, но энергия как передавалась в полном объёме, так и передается.

Поэтому когда вам говорят, что накипь на тэне уменьшает его КПД, просто поинтересуйтесь, куда девается неиспользованная энергия? Ей кроме как нагреть теплоноситель и деться-то некуда, ведь в системе отопления с электрическим котлом даже дымохода нет, отсутствует процесс горения, а значит, и дыма нет. При повреждении корпуса тэна его дальнейшая работа невозможна.

Стоит заметить, что только тэновые нагреватели могут быть двухконтурными. Поэтому подбор электрокотла для отопления, который будет обогревать помещение и одновременно снабжать вас горячей водой, будет ограничен только напольными и настенными тэновыми агрегатами.

Индукционный электрокотел

Теплоноситель и индукционная катушка не контактируют

Индукция – это подогрев магнитным полем. В индукционном котле теплоноситель нагревается катушкой, которая создаёт магнитное поле – это редуктор. В корпусе нагревателя есть лабиринт, по которому проходит теплоноситель. Лабиринт нужен, чтобы увеличить время пребывания жидкости в нагревателе, тем самым давая возможность вихревым токам подогреть ее. Редуктор никак не контактирует с теплоносителем, он полностью изолирован.

Электродный электрокотел

Вот так выглядит электродный котел, совсем малыш

Электродный котел нагревает теплоноситель переменным током, при этом к жидкости предъявляются определенные требования, иначе реакции не будет. Каким образом проходит процесс нагревания:

  • анод и катод погружены в теплоноситель;
  • между ними проходят потоки ионов;
  • сопротивление теплоносителя создает трение ионов;
  • за счет выделенной энергии вода нагревается.

Реакция сопровождается повышением давления в агрегате, что приводит жидкость в движение. Таким образом, циркуляция может проходить без насоса. Электродные нагреватели самые компактные среди всех электрических котлов. Фаза подается на электрод, который находится внутри. Ноль и земля подводятся на корпус. Между корпусом и электродом циркулирует вода, которая в результате нагревается. Такие агрегаты требуют периодичной чистки. Электрод подвержен разрушению, его разъедает сам теплоноситель.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
