Ворота рольставни на гараж

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

• накладная установка — с обратной стороны короба;
• встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

При установке каркаса роллетных ворот следует внимательно следить, чтобы засечки и соответствующие им отверстия совмещались, а сама конструкция располагалась по отношению к уровню пола строго горизонтально. Затягивают крепления равномерно, чтобы в дальнейшем не произошло перекоса.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Как устроены гаражные рольставни

Рольставни пришли в Россию из европейских стран и США. Конструкции с каждым годом можно встретить все чаще. Такие ворота занимают минимум места и при этом очень широкие. К сожалению, не каждый может позволить себе покупку рольставней, так как системы дороже, чем обычные гаражные ворота.

Название дано благодаря двум составляющим – «рулон» и «ставни». Они беспрепятственно сворачиваются в аккуратный рулон и убираются в специальную коробку.

Конструктивные элементы:

• ламели – отдельные профили, соединенные в целостное гибкое полотно;
• шарниры (используются для скрепления ламелей);
• направляющие движения;
• элементы фиксации.

Для изготовления гаражных ворот используются 3 различных материала: сталь, алюминий и пластик. Изначально они были предназначены только для окон. После того как ворота прижились в этой сфере было принято решение использовать системы в качестве ворот. Для гаражей пластик не применяется, он популярен только в оконных ставнях. Из других 2-х материалов и изготавливаются гаражная защита.

Сталь и алюминий значительно отличаются друг от друга. Первый материал гораздо дороже второго. Обуславливается это большей прочностью и надежностью (не означает, что алюминий вовсе непрочен и ненадежен). К тому же сталь лучше защищает от неблагоприятных природных факторов и непрошеных гостей. Для гаражей с более дорогими автомобилями можно установить рольставни из бронированной стали, но и стоить это будет соответствующе. Алюминий при всем гораздо легче, дешевле, менее подвержен образованию ржавчины.

Виды изделия

Гаражные ворота можно приобрести с механическим управлением либо с электроприводом. Последние стоят дороже, но выдерживают нагрузку более 30 кг, что актуально для тяжелых стальных полотен.

Виды изделий Источник barko-stroy.ru

Механическое управление предназначено для алюминиевых изделий. Ворота рольставни на гараж производятся из стального и алюминиевого профилей трех уровней защиты:

• Классический (низкий) уровень предполагает защиту от пыли и шума.
• Средний уровень (обычно стальные профили или экструдированные алюминиевые, часто ставят в магазинах, складах) является серьезной помехой для взлома.
• Высокого уровня с бронированным полотном (приобретают серьезные банки, дорогие магазины) ворота имеют большой вес и высокую стоимость.

При выборе рольставней следует обратить внимание на вид профиля, так как от него зависит вес, прочность, проток воздуха в помещение. Обычно роликовые ламели производятся нескольких видов:. Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб)

Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб). Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество.

Рабочий температурный режим рольставней в гараже от – 30°С до + 60°С.

Завершающий этап

Роллетные ворота по сравнению с секционными моделями хуже изолируют тепло

Когда короб и направляющие смонтированы на проеме ворот, может устанавливаться полотно рольставен. Сначала требуется крайнюю часть полотна, с размещенным на ней замком необходимо завести за штангу, чтобы упростить сборку. Затем на обратную часть полотна устанавливаются крепления, при помощи которых полотно соединяется со штангой и после этого сборку завершают. На заключительном этапе крепления штанги соединяются с креплениями полотна. Полотно запускают в пазы и проводят настройку подъемного механизма. От того насколько качественно она будет проведена будет зависеть то как легко будет работать смонтированная конструкция.

Ворота рольставни безопасны в эксплуатации

Современный рынок богат ассортиментом ворот рольставень для гаража

Когда по сути рольставни установлены, переходят к установке дополнительных конструкций и фурнитуры. Это могут быть замки, ручки, ограничители. Также это средства механизации и автоматизации подъема и опускания полотна ворот. Их установка может существенно усложнить задачу, в частности, подведением электросети, от которой будет питаться электромотор, приводящий в движение подъемный механизм.

Роллетные ворота для гаража легко открываются после снегопада

Некоторые модели автоматически открываемых ворот можно снабжать также не кнопками, запускающими электромотор, а фотоэлементами, приемниками радиосигналов или инфракрасного излучения, которые посылаются дистанционными пультами. Это особенно удобно, когда хозяину максимально упрощается задачи ежедневного открытия и закрытия ворот гаража.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

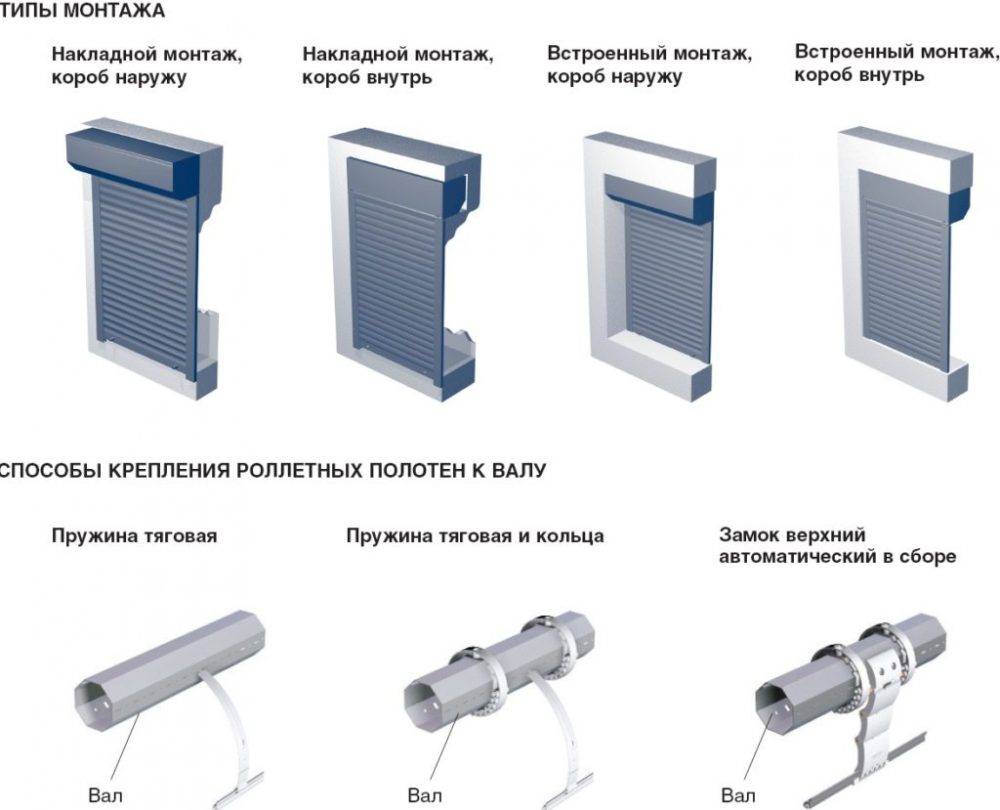

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

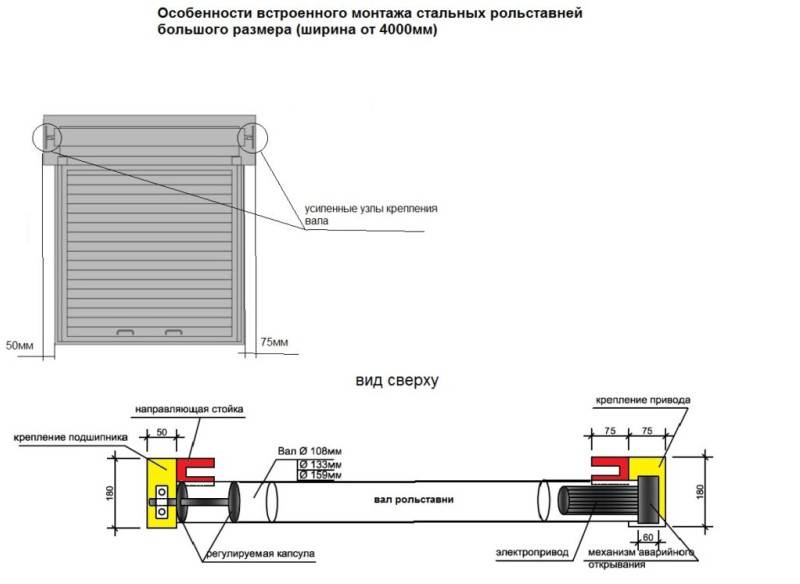

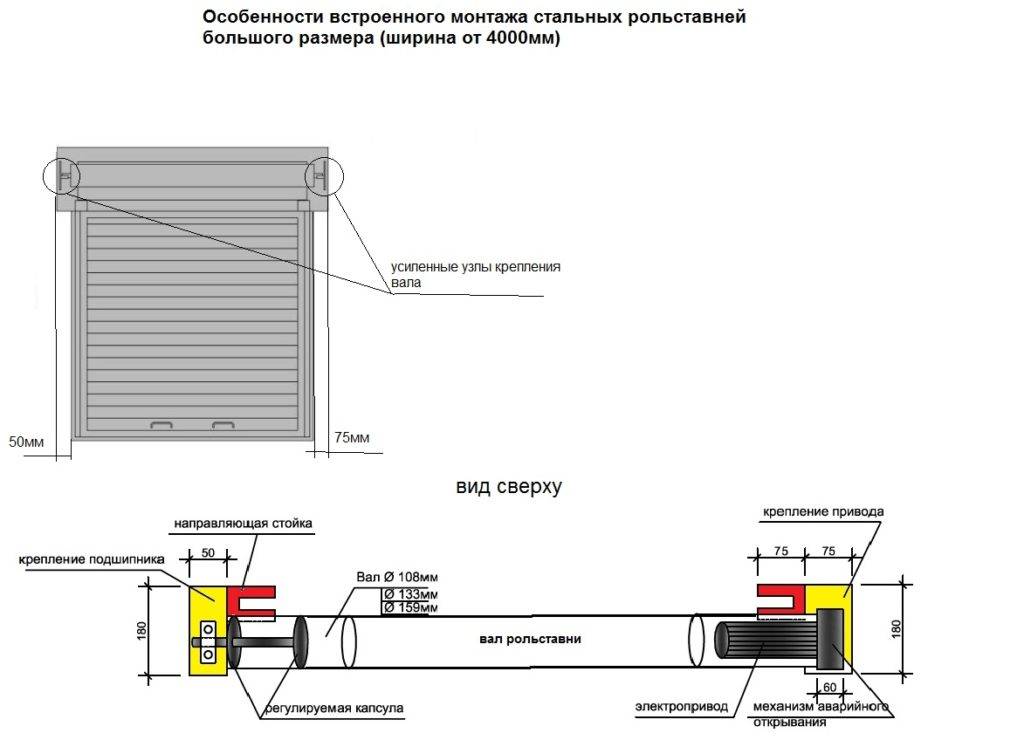

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

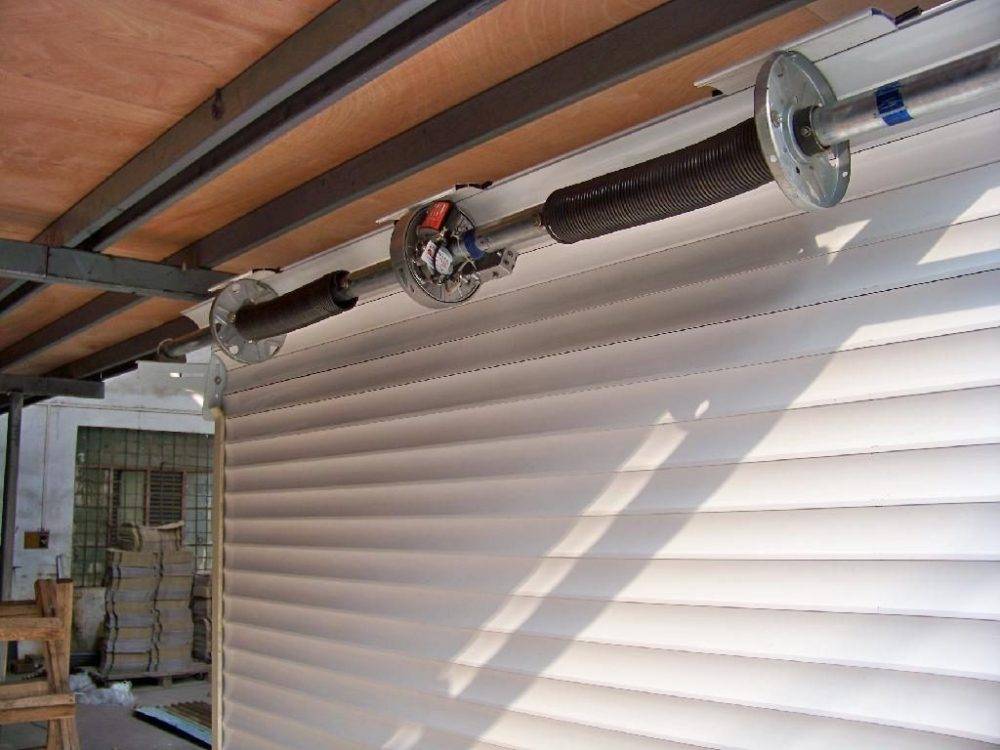

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Высота с шириной. В этом случае определяют габариты воротной конструкции

Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем

Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.

Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой. Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Виды и конструкция рольставней для ворот гаража

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

Основная комплектация рольставней для гаража:

• полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
• вертикальные металлические направляющие для движения полотна;
• вал, на который наматываются ламели – устанавливается над проемом ворот;
• вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
• электрический или механический привод для подъема и опускания ворот;
• запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

• пульт дистанционного управления;
• охранная и пожарная сигнализация;
• автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
• дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Это интересно: Держатели для штор своими руками: расписываем суть

Калькулятор стоимости гаражных ворот

* Выберите тип профиля, затем укажите размер ворот

Калькулятор: рольставни для гаража с электроприводом и аварийным открыванием

Тип профиля	Размер (Ширина X Высота, мм)
Выберите профильПрофиль RH55Профиль RHE45Профиль RHE55Профиль RH77Профиль СТ75 стальные	Выберите размер
Стоимость: руб. * Цена указана с учетом монтажа. Доставка считается индивидуально. В комплектацию входит: 1 пульт или 1 замковый выключатель

Стандартные цвета для стальных ворот рольставен(20 основных и более 100 оттенков)

Цвета алюминиевых профилей
белый9003   серый7038   бежевый1014   серебристый9006   коричневый8014   бордовый3005   синий5005   зеленый6005
Дополнительные цвета
RAL 1013 “Белая устрица”   RAL 1019 “Серый бежевый”   RAL 1017 “Желтый шафран”   RAL 1007 “Желтый нарцисс”   RAL 3004 “Красный рубин”   RAL 3020 “Красный насыщенный”   RAL 5011 “Синяя сталь”   RAL 6009 “Зеленая ель”   RAL 7016 “Серый антрацит”   RAL 7035 “Серый графит”   RAL 8017 “Коричневый шоколад”   RAL 8019 “Серо-коричневый”   RAL 9005 “Черный темный”
Цвета под дерево
Тёмный орех Золотой дуб

ВНИМАНИЕ!

С 01 января 2017 года компания “Ролстар” предлагает специальные цены на эксклюзивный цвет «графит» (без наценки) для профилей AR/39N и AG/77.

Графит – это современный цвет, который находится на самом пике популярности. По цветовой шкале он ближе к темно-серому, но перламутровым отливом.

Управление рольставнями для гаража

Гаражные ворота-рольставни оснащаются автоматикой. Воротами можно управлять с помощью пульта управления, находясь в автомобиле. В гаражных воротах используются вальные и потолочные электроприводы. Для автоматизации ворот небольшого размера устанавливают потолочный привод, а для ворот большого – вальный.

Гаражные ворота-рольставни выгодно отличаются от других видов ворот:

• они не требуют ухода и долговечны;
• управление обеспечивается с помощью пульта или поворотного или клавишного выключателя (внутри помещения);
• модели с уплотнителем не дают грязи с улицы попасть внутрь, а также сохраняют тепло;
• чтобы открыть ворота зимой, не нужно расчищать снег перед гаражом;
• компактны и экономят пространство (в отличие от распашных ворот).

Специалисты компании “Ролстар” выполнят замер и помогут выбрать гаражные рольставни в соответствии с вашим бюджетом.

Наши работы Все работы >>

Гаражные рольставни

• М.О., Рублевское ш. Размер: 3800х3000 мм; Профиль: RH77 пена; Управление: электропривод с аварийным подъемом, пульт управления – 2шт.; Количество: 2шт.; монтаж, доставка; Цена: 120 000 руб.

• МО, Одинцовский район, г. Внуково Размер: 3000х2700 мм; Профиль: антивандальный; Управление: электропривод с аварийным открыванием; монтаж, доставка; Цена: 31 000 руб.

• М.О., г. Истра Размер: 3700х2300 мм; Профиль: гаражный; Управление: электрическое с аварийным открыванием; монтаж, доставка; Цена: 42 000 руб.

• г. Клин Размер: 3700х3400 мм; Профиль: RH77 гаражный; Управление: Электропривод с аварийным подъемом, пульт дистанционного управления 3шт; Количество: 1шт.; монтаж, доставка; Цена: 63 000 руб.

Чтобы купить гаражные рольставни в «Ролстар», Вам нужно заполнить форму заявки ниже или позвонить по телефону нашим менеджерам.

Наш многоканальный телефон в Москве:

+7 (495) 989-17-62

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

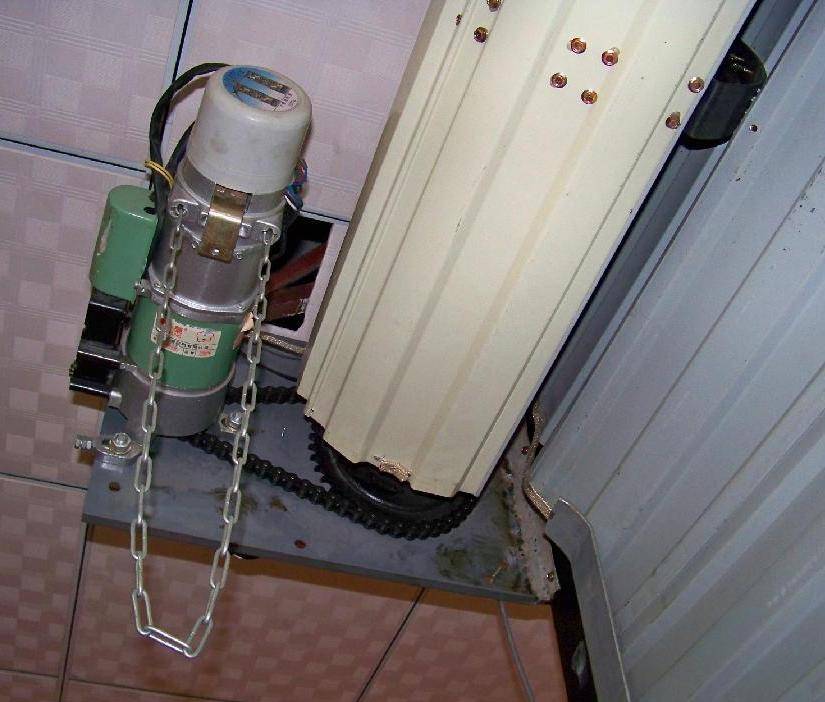

Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

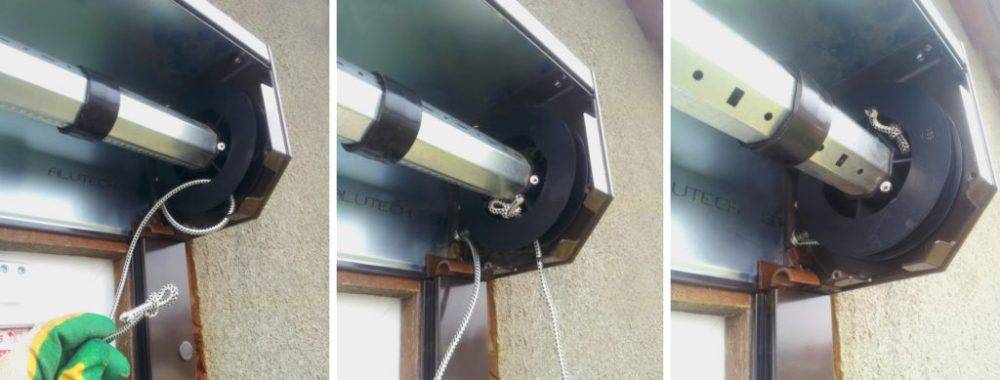

Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

• обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
• проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
• выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров

• в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
• собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода

• до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
• на короб монтируем боковые шины, по которым движется полотно ворот;
• теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
• теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
• отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
• теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Чтобы правильно установить роллеты в гараже своими руками, посмотрите видео, так процесс более понятен.

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.
