Фурнитура для пластиковых окон

Детский замок

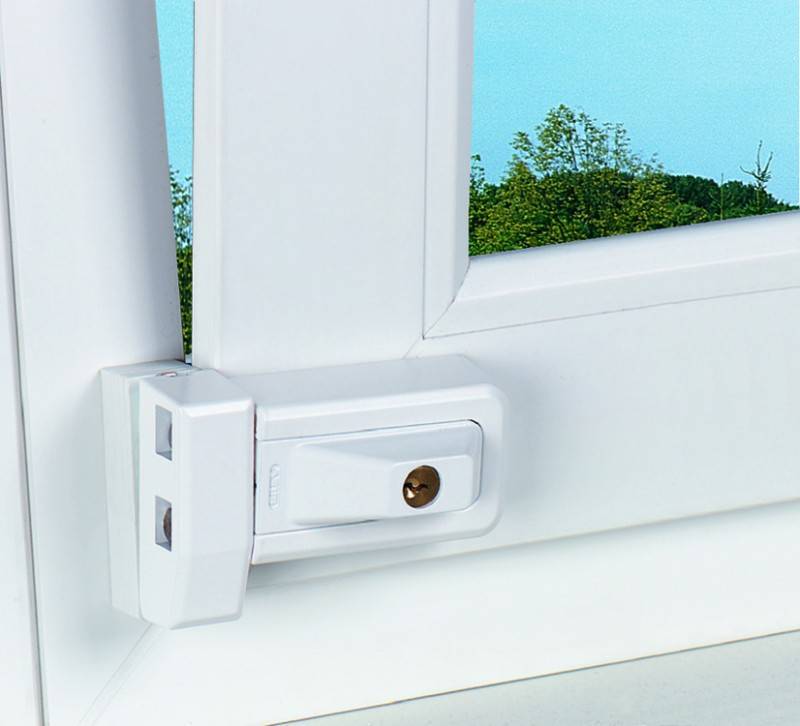

Рис. 8. Детский замок.

Если в доме маленькие дети – любой предмет становится потенциально опасным. Особенно это касается окон. Поэтому для предотвращения несчастных случаев рекомендуется оснастить их специальными замками от детей. В настоящее время существуют следующие виды данного механизма:

  • Оконная ручка со встроенным замком. Является одной из простейших разновидностей данной конструкции. Преимущества – проста и надежность эксплуатации. Недостатки – ключ требуется хранить в надёжном месте, и не терять.

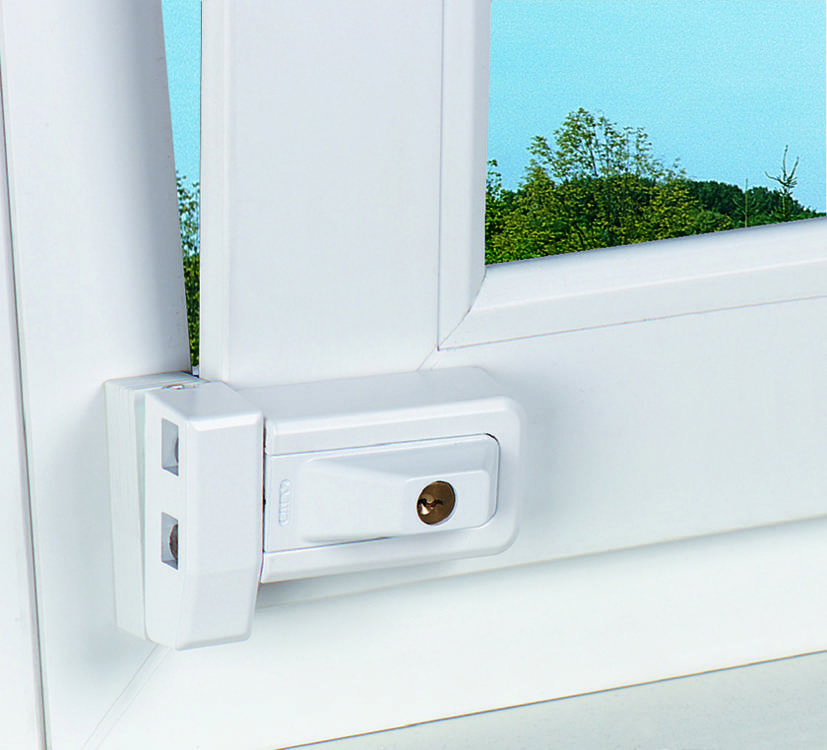

  • Блокиратор створки поворотно-откидного типа. Данный механизм крепится снизу створки. Надежно фиксируя ее положение, он не позволит ребенку открыть или закрыть окно, при этом оставив минимально необходимое для проветривания пространство.
  • Штек-розетка с заглушкой. Данный механизм представляет собой запирающую розетку со съемной ручкой, которая хранится в недоступном для ребенка месте. Для открытия окна достаточно присоединить ручку к розетке.

Пошаговая инструкция

Распространенные неполадки, которые устраняются при помощи регулировки оконных петель:

  • Одна из створок при открытии «чертит» по раме внизу или сбоку;
  • Неплотное прилегание и дует из окна;
  • Пришли в негодность запорные планки.

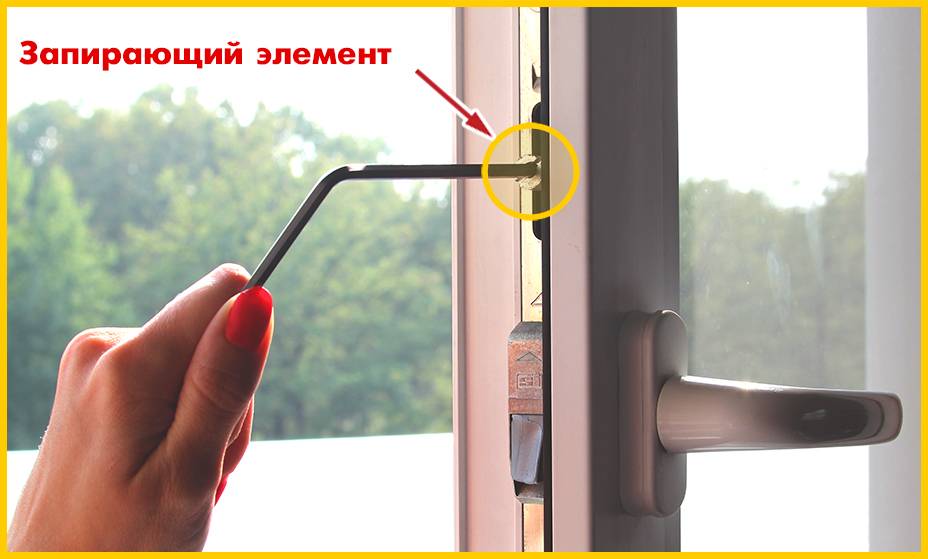

Стоит отметить, что правильнее проводить регулирование по всем трем плоскостям, тогда можно добиться распределения массы по всему периметру стеклопакета и обеспечить наилучшее прилегание уплотняющего материала.

  1. В первом случае следует открыть ту половинку окна, где замечается неисправность. Начинаем ремонт в верхней части, и находим механизм петли. Вставляем торцовый ключ, стараемся повернуть его в сторону хода часовой стрелки 2-3 раза.
  2. В нижнем положении также установлен крепеж, также находим место регулировки и поворачиваем ключ уже против хода часовой стрелки.

Проверяем работу. Если ничего не произошло, то будем регулировать вертикальное положение.

Цель: половинка окна должна отойти по направлению к петлям, делаем следующее:

  1. Под нижней планкой петли есть механизм регулирования, его следует повернуть до упора.
  2. Или сделать так, если рама все равно не проходит по раме: повернуть верхний регулировочный механизм в верхнюю сторону.

Что такое оконная фурнитура

Оконная фурнитура – это набор деталей, которые помогают удерживать раму в проеме, позволяют открывать и закрывать створки. Без нее не обойдется ни одно окно. Фурнитура для окон делится на группы в зависимости от назначения:

  • петлевая группа;
  • механические запирающие элементы;
  • комплектующие для поворота окна.

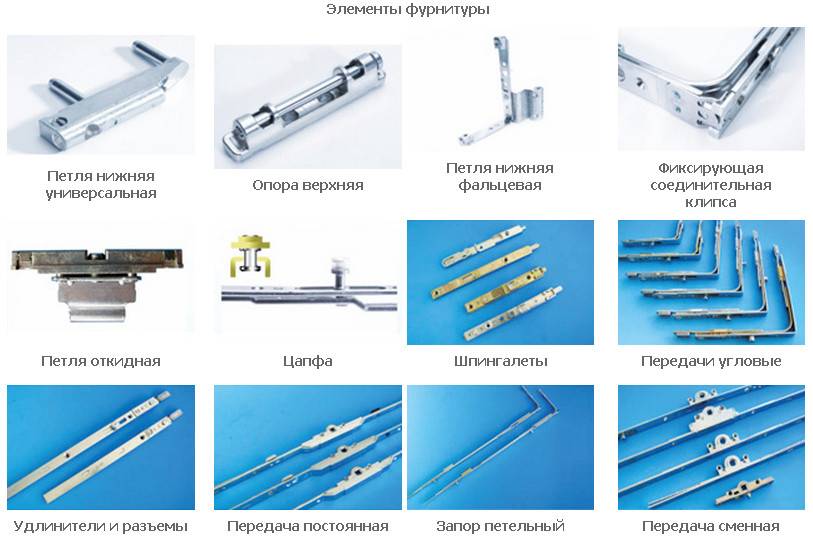

Рис. 2. Разновидности деталей оконной фурнитуры.

Петлевая группа оконной фурнитуры

Петлевая группа фурнитуры – это главная составляющая оформления окна. На нее возлагается большая нагрузка, так как петли предназначены открывать и закрывать створки. Эти маленькие детали выполняют несколько функций

  • передвижение створок взад-вперед;
  • удерживание частей окна;
  • сбережение материала профиля в пригодном состоянии;
  • ограждение профиля по крепежным элементам петель от мороза.

Петлевая группа испытывает как вертикальные, так и горизонтальные нагрузки, что обеспечивает прижим створок к раме со всех сторон. Правильное крепление деталей данной группы не даст холоду и влаге снаружи проникать в комнату. Хоть петли и не видны, ответственность на них возлагается огромная.

Рис. 3. Возможны 2 варианта закрепления петель.

Механические запирающие элементы

Данная группа фурнитуры выполняет роль закрывания/открывание, поворот и наклон створок, например, ручки, запоры, цапфы и панки. В подобном оснащении не нуждаются окна, створки которых закреплены неподвижно и не имеют форточки.

Запирающие детали делятся на группы по разным критериям: форма окна, тип профиля, способ открывания, степень защищенности от взлома.

По способу открывания механизм может быть:

  • раздвижным (передвижение створки вдоль рамы по рельсам или направляющей другого типа);
  • поворотным (вертикальный – створки поворачиваются в сторону; горизонтальный – откидываются вверх или вниз);
  • наклонным (дает возможность отклонить подвижную часть окна на определенный уровень по горизонтальной оси);
  • поворотно-откидным (позволяет поворачивать створку по вертикальной оси, а также наклонять ее в сторону).

Рис. 4. Запирающими элементами являются ручки, запоры, засовы.

Комплектующие для поворота оси

Существует горизонтальная и вертикальная оси, вокруг которых двигаются створки. Также они могут передвигаться по наклонной плоскости с помощью откидных ножниц. Отклонение створки предусмотрено режимом проветривания. При этом она отходит на 10°-25° в зависимости от модели и размера окна.

Градус отклонения створки по горизонтальной плоскости ограничивается верхним и нижним контуром оконного проема. Вертикальная же ось имеет максимальный угол движения 180°. Сдвижная фурнитура (рейки, ролики) предназначены для передвижения ставней из стороны в сторону вертикально по горизонтальному желобу сверху и снизу проема.

ТОП-Рейтинг 5 фирм производителей фурнитуры для окон.

В сложной системе нет ничего «незначительного». Недооценка, на первый взгляд, второстепенных вещей может иметь самые серьезные последствия. Так, некачественная фурнитура может лишить человека самой возможности открывать пластиковые окна, а в этом случае их герметичность из положительного качества превращается в отрицательное.

Как определить действительно качественный товар, не боящийся ни перепадов температуры, ни механических повреждений, ни каких-либо еще вредных воздействий? Для выяснения потребительских свойств продукта следует обратить внимание на его детали: ножничный кронштейн, устройство для подъема створки, предохранитель от захлопывания, усиленные петли, фиксаторы, компенсатор поворотно-откидные механизмы, ограничители поворота, петли для створок и рамок. Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры

Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры.

Пятерка лучших производителей оконной фурнитуры

“G-U” — первая компания в нашем списке. Существует уже более века (с 1907-го года), уникальное производство было налажено уже в конце 40-х гг. На российском рынке представлена, прежде всего, фурнитурой для деревянных, пластиковых и алюминиевых окон. В процессе производства используется передовой, улучшенный вид стали что гарантирует надежность эксплуатации и во-многом, защиту от взлома.

“Maco” — вторая компания из нашего списка. Производит фурнитуру для раздвижного и поворотно-откидного открывания двери. Фирма выпускает высокотехнологичные изделия. Например, встроенный блокиратор ошибочного открывания дверей или «спрятанные» детали во внутренностях фурнитуры — надежные гаранты качества и надежности изделия. Существуют противовзломные модели, с помощью которых можно защитить свое жилище от нежелательного проникновения.

“Aubi” — наш третий номер. Компания существует с 1873-го года. Фирма заслужила множество наград, неоднократно доказывала соответствие своей продукции самым высоким стандартам качества. Так, например, гарант DIN EN ISO 9001 получить очень трудно. Но производитель смог это сделать, доказав, таким образом, что выпускаемая оконная фурнитура действительно высокого качества. Компания завоевала значительную долю на европейском рынке (более 30%). Это удалось сделать благодаря высоким противовзломным качествам изделий. Глубочайшее доверие к компании со стороны потребителей — естественный спутник Aubi.

“Roto” — четвертый пункт нашего списка. Производственные мощности располагаются в Европе (как в восточной, так и в западной), США и Китае. Главным успешным решением продаж оконной фурнитуры “Roto”выступили плоские запорные язычки. Конструкция позволяет закрыть окно с небольшим усилием, которое одинаково рассредоточивается по всей площади касания. Такое инженерное решение продлевает срок службы всей фурнитуры в целом и ее частей в отдельности. Петли имеют вариацию перемещению в 3-х плоскостях – фактор влияет на выставление створок и регулировку прижима. На изделия распространяется десятилетняя гарантия.

“Winkhaus” — пятый пункт. Этот немецкий производитель появился в 1935 году. Основные поводы для гордости занесены в следующий перечень:

  1. Запатентованный элемент позволяет открыть верхнюю створку на 2-3мм. ,
  2. Инновационная серия “AutoPilot” содержит фурнитурные компоненты, дающие возможность ручного, и частичного автоматического монтажа оконной фурнитуры,
  3. Эксцентрический ролик, с помощью которого можно производить регулировку зажима створки по периметру без применения дополнительных инструментов,
  4. Компонент осуществления многоступенчатого наклона створки при проветривании.

Все перечисленные выше компании соответствуют самым высоким мировым требованиям. Вы можете купить фурнитуру пластиковых окон в компании Панорама-Плюс с помощью нашего портала!

Теги: #Лучшая фурнитура для пластиковых окон рейтинг

Механизм открывания окон

Порой для отпирания и запирания окон приходится прикладывать немалое усилие, причём со временем работа фурнитуры становится всё более жёсткой, а плотность прижима створки уменьшается. Чтобы этого не происходило, производители внесли ряд усовершенствований в механизм.

3 практических совета

При срабатывании защиты от ошибочных действий ручка открытого окна оказывается заблокированной

Если случилась подобная неприятность, необходимо найти блокиратор (подпружиненную пластину на торце створки выше или ниже ручки) и нажать на него, затем, осторожно манипулируя ручкой и прижимая створку к раме, закрыть окно.
Если при открывании и закрывании створка начала задевать раму, значит, необходимо заново отрегулировать петли. Однако порой створка под тяжестью стеклопакета принимает ромбовидную форму, и регулировка не помогает

Остаётся вклеить стеклопакет герметиком для монтажа автостёкол, для чего придётся снять створку примерно на 8 ч (время отверждения монтажного компаунда).
Чтобы продлить срок службы оконной фурнитуры, следует раз в год (лучше осенью) проводить её профилактическое обслуживание — удалять грязь тряпкой, смоченной в PH-нейтральном моющем средстве, смазывать консистентной смазкой петли и трущиеся части запирающего механизма; имеет смысл приобрести специальный набор химии по уходу за окнами.

Роликовые цапфы при движении прокатываются по ответным планкам, снижают трение и тем самым обеспечивают лёгкость хода ручки, продлевают срок службы механизма. Они есть в таких системах, как Siegenia Titan и Kovinoplastika Internika.

Простейшие противовзломные устройства (1, 2) сравнительно недороги, в то время как скрытые петли (3, 4) повысят стоимость пластикового или деревянного окна как минимум на 30 %. Что касается сдвижных конструкций (5), то они обойдутся в 2,5–3 раза дороже обычных, причём срок их изготовления обычно составляет от 30 рабочих дней

Микролифт обеспечивает небольшой подъём поворотной створки при закрывании, компенсируя её провисание. Наиболее эффективен роликовый микролифт (как, например, в системе Aubi Favorit Si-Line). Но в работе обычного рычажного механизма, объединённого с блокиратором ошибочных действий, иногда возникают сбои.

Ремонт окна без демонтажа

Регулируемые петли и запорные элементы позволяют компенсировать провисание створки, а иногда и деформацию рамы в результате усадки дома. Кроме того, с их помощью можно усиливать прижим створки к раме по мере износа уплотнителей, чтобы притвор оставался герметичным.

Имеет смысл приобрести конструкции с надёжными фиксаторами положения цапф и так называемыми 3D-петлями (системы G.U., Hautau, MACO, Ziegenia). Устаревший вариант — регулируемые ответные планки и петли с подъёмными винтами.

Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно. 1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

4) Горизонтальный средний запор устанавливается по тому же принципу.

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

12) По шаблону сверлим отверстия для нижней петли на створке

Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне

Для закрепления петли используются более длинные саморезы.

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

В крайнее отверстие ножниц саморез не закручивают.

14) В это отверстие мы будет монтировать ножницы. А для их закрепления необходим один длинный саморез. Его вкручиваем в специальное отверстие у основания ножниц.

15) На это все махинации со створкой завершены. Приступаем к основной раме. С помощью шаблона подбираем размер сверла и делаем отверстия для нижней петли. Затем поднимаем шаблон до упора и делаем такие же отверстия для верхней фурнитуры.

16) Закрепляем нижнюю петлю при помощи саморезов рекомендуемой длины. Тоже самое делаем и с верхней.

17) Надеваем створку на нижнюю петлю.

18) Затем опускаем створку и соединяем вместе две детали верхней петли.

19) В те петли, где предусмотрен штифт (металлическая ось) необходимо установить эту деталь, тем самым завершив установку петель.

20) Приподнимаем створку и карандашом отмечаем места соединения запорных цапф и основного профиля.

21) Такие же отметки нужно сделать и в том месте, где находится блокиратор.

22) Согласно отметке, к раме прикрепляем поворотно-откидной зацеп

Обратите внимание, что центральное отверстие под саморез должно находиться ровно под отметкой

23) Ориентируясь на вторую отметку, устанавливаем блокировщик.

24) Установите ручку согласно предыдущей инструкции. Теперь необходимо несколько раз открыть и закрыть сворку, тем самым проверив исправность фурнитуры.

Элемент для поднятия створки

Рис. 6. Элемент для поднятия створки.

К сожалению, даже самая качественная фурнитура не гарантирует вечной эксплуатации. Со временем механизм оконной створки может начать «проседать» под действием её тяжести. Для предотвращения возникновения подобного дефекта в конструкцию оконной фурнитуры внедряется специальный элемент для поднятия провисшей створки (так называемые «трамплины»).

Наличие данного элемента позволяет значительно снизить нагрузку на петли и другие крепежные элементы в конструкции пластиковых окон, тем самым значительно продлевая долговечность их эксплуатации и сохраняя прочностные и изолирующие функции (независимо от того, в открытом или закрытом положении находится оконная створка). Элемент для поднятия створки предотвратит появление щелей между рамой и уплотнителем, которые станут источником сквозняков и проникновения атмосферных осадков внутрь помещения.

Пошаговая инструкция по монтажу

Монтаж прижимных цапф следует выполнять, согласно определённой технологической карте, с соблюдением мер предосторожности и техники безопасности

Для стандартных

При монтаже стандартных деталей фурнитуры подвижной створки, домашний мастер выполняет следующие шаги:

  • На каждой фурнитуре, установленной со стороны запирающейся части створки, имеются монтажные пазы для установки цапф.

    При подборе запирающих элементов, необходимо замерить посадочный габарит.

  • Мастер размечает створку по высоте. Как правило, на стандартное окно устанавливается 3 цапфы, которые идут в едином комплекте. Все элементы должны быть расположены на одинаковом расстоянии друг от друга.
  • В местах устройства саморезов наносятся точечные разметки, после чего выполняется сверление профиля.
  • Цапфа устанавливается в монтажный паз, после чего фиксируется саморезом до упора.
    Следует учесть, что регулируемые детали должны иметь свободный ход как в одну, так и в другую сторону, поэтому, перед установкой, нужно проверить, что находятся они нейтральном положении.

Для противовзломных

Противовоздушная фурнитура отличается большим количествам точек притворов, так как створка надёжно блокируется по всему периметру. Таким образом, мастер должен разметить и установить не только линейный элемент вдоль вертикальной части створки, но также и угловые детали, которые блокируют окно в верхнем и нижнем торцах проёма, а также со стороны расположения петель.

Таким образом, если стандартные элементы могут монтироваться при установленной створке, то, при устройстве противовзломных цапф, конструкцию придётся снять с петель, так как откос может не позволить открыть его на 180 градусов.

При монтаже противовзломных деталей следует обязательно следить за длиной самореза и местом его установки. Почти каждый оконный профиль имеет внутренний армирующий швеллер из стали, и саморез должен заходить в него для обеспечения повышенной прочности крепления.

Какая бывает фурнитура для окон мансарды?

Фурнитура для мансардных окон значительно отличается от обычной, так как ее основными частями является замок и ручка. При помощи замка в мансардных окнах можно фиксировать расположение створки.

Самой популярной фурнитурой является запирающая система встроенного типа с центральной осью. В такую систему включена ручка, выполняющая несколько функций, и размещается она вверху или внизу рамы. Также на рынке можно найти и другие конструкции мансардных окон, где ось располагают в верхней части конструкции.

Еще одной из разновидностей фурнитуры для мансардных окон является автоматическая система открывания окна, которой можно управлять с помощью пульта дистанционного управления.

Какими бывают раздвижные окна

Все раздвижные окна, а точнее, механизмы их сборки разделяют на несколько типов.

Наиболее распространенными из них остаются три типа:

  1. Параллельно-сдвижной. Все, в чем мы нуждаемся для удобства и эстетичности. Фурнитура этого типа хорошо зарекомендовала себя на территории России. Простота в управлении, возможность установки на конструкции разных габаритов, отличный дизайнерский стиль. Все это делает фурнитуру параллельно-сдвижного типа очень популярной.
  2. Откидной параллельно-сдвижной. Позволяет с помощью только одной ручки открывать обе створки сразу.
  3. Подъемно-сдвижной. Считается самым надежным, способным удержать вес створки до 400кг.

Как выбрать фурнитуру для пластиковых окон

Перед обзором лучших производителей коснемся критериев выбора фурнитуры, чтобы лучше понимать обсуждаемый вопрос

При покупке пластиковых окон нужно обращать внимание на такие особенности фурнитуры как:

  1. Варианты использования. Один тип фурнитуры может разрешать открытие створки только на себя. Другие виды предусматривают откидывание на себя и режим микропроветривания. Чем больше функций, тем шире возможности по притоку свежего воздуха.
  2. Качество прижима. От плотности прижима замков створки зависит тепло- и шумоизоляция. Покупая окно, вставьте в него лист бумаги и закройте створку. Если лист можно вытянуть в таком положении, то зимой из-под пластикового окна будет сквозить.
  3. Количество точек запирания. Их может быть от 3 до 7. Чем больше таких элементов, тем плотнее фиксируется открывающаяся часть.
  4. Механизм защиты от ошибочного действия. Такая функция подразумевает невозможность повернуть ручку для откидывания окна, когда оно открыто распашным способом. Если защиты нет, то этим действием можно легко сломать петлю или отсоединить открывающуюся часть.
  5. Защита от детей. Функция реализована в виде дополнительного замка с ключом снизу, в самой рукоятке или путем удаления ручки и закрытия розеточного отверстия заглушкой. Повышает безопасность при наличии маленьких детей и предотвращает несанкционированное открытие (например на предприятии, чтобы через оконный проем нельзя было вынести ценные предметы/материалы).

Ограничитель откидывания. Устанавливает степень откидывания створки, чтобы настроить оптимальный проход воздуха. При сквозняке или сильном ветре окно не будет хлопать.

Ролики

Рис. 16. Ролик раздвижного окна.

В настоящее время наблюдается тенденция роста популярности раздвижных окон. Этому способствуют следующие качества:

  • Экономия пространства. При открывании створка окна отъезжает в сторону, не занимая полезной площади окружающего пространства.
  • Необычный дизайн.
  • Простота эксплуатации.

Главным элементом конструкции раздвижных окон является система роликов, которые представляют собой небольшие колесика, выполненные из металла, плотной резины, пластика либо нейлона. Данный элемент обеспечивает плавное открывание створок. Следует отметить, что пластиковые и металлические ролики при открывании могут создавать некоторый шум, в то время как резиновые ролики являются практически бесшумными.

Створки открываются по принципу, аналогичному процессу открывания дверей шкафа-купе. При поднятии створки вверх ослабевает прижим снизу. Створка при этом без усилий начнет соскальзывать в сторону другой части окна. При закрытии окно опускается, происходит смыкание уплотнителей, и створка стает на место.

Как выбрать фурнитуру для пластиковых окон

Обзор качественной оконной фурнитуры. Сравнение и рейтинг производителей комплектующих.

Пластиковые окна ПВХ — дорогостоящая продукция, поэтому потребителю хочется, чтобы служили они долго, а в процессе их эксплуатации не возникало проблем. Добиться этого можно правильно выбрав комплектующие окна, от которых напрямую зависят его эксплуатационные характеристики и надежность. Разберемся, как выбрать фурнитуру для окон ПВХ.

Оконная фурнитура — собирательное название, включающее в себя целый класс механизмов, обеспечивающих открывание/закрывание окна, степень прижима створки к профилю, ее положение в пространстве и т. д. Некачественные комплектующие быстро выходят из строя, поэтому экономить на них нецелесообразно. Дешевая подделка под продукцию известных брендов — одна из самых частых оконных проблем.

Фурнитура комплектуется по модульному принципу. В комплект входят обязательные элементы:

  • Петлевые группы.
  • Запор.
  • Элементы поворота створки.

При необходимости комплект можно расширить за счет установки дополнительных деталей, обеспечивающих защиту от взлома или от детей, удобство открывания/закрывания и т. д. Лучше выбирать изделия из стали, отличающиеся максимальной прочностью и надежностью.

По способу открывания створок выделяется несколько типов фурнитуры:

В отдельную группу можно отнести запирающие механизмы для фрамуг. Выбрать комплектующие по типу проще всего. Все зависит от желаемого способа открывания створок.

Оконные петли

Рис. 13. Оконная петля с крепежом.

От качества петель зависит прочность и долговечность эксплуатации всей конструкции. Поэтому к выбору данного элемента следует подходить особенно тщательно.

В зависимости от способа монтажа оконные петли подразделяются на следующие типы:

  • Накладные. Представляют собой две металлические пластины с соединительным элементом (штырь и гнездо для него). Выпускаются для поворотно-откидных и обычных поворотных окон
  • Ввертные. Петли данного типа крепят к раме окна при помощи резьбовых штырей (чем выше их количество, тем прочнее крепление). Количество штырей на одной пластине – от двух до четырех.
  • Врезные. Один из наиболее надежных и долговечных типов петель. Благодаря врезанию в створку обеспечивается дополнительная плотность прилегания всех элементов, что значительно повышает показатель герметичности окна.
  • Противовзломные. Разбор данного типа петель не представляется возможным при закрытом окне.
