Энергосберегающие стеклопакеты – как отличить от обычных? +Видео

Стеклопакеты с I-стеклом.

Наиболее современной технологией производства энергосберегающих стекол является напыление отражающего слоя на уже готовое стекло. Именно так изготавливаются I-стекла. Отражающий слой такого стекла выполняется на основе серебра или титана. Напыление позволяет получить достаточно равномерный слой с толщиной до 0,12 мкм. Он невидим, а светопропускание такого стекла практически не отличается от обычного.

Достоинством I-стекла является его высокая теплоизоляция. Она почти в 1,5 раза больше, чем у K-стекла. Есть у стекол с напылением и свои недостатки. Теплоизоляционный слой можно легко повредить механическим способом, поцарапать. Однако для владельцев стеклопакетов с I-стеклом эта проблема не актуальна. Чтобы исключить механическое повреждение теплоизоляционного слоя, стекла этого типа устанавливают в стеклопакет отражающим слоем внутрь. Энергосберегающие стеклопакеты с такими стеклами применяются все шире. Они значительно дешевле стеклопакетов с K-стеклом, а их изоляционные показатели выше.

С таблицы выберем значение Rопр для однокамерных и двухкамерных стеклопакетов с обычными и энергосберегающими стеклами. По ним построим графики.

№ п/п	Варианты остекления	Приведенное сопротивление теплопередаче Rопр.
1	4M-8-4M 1 камера	0,28
2	4M-10-4M 1 камера	0,29
3	4M-12-4M 1 камера	0,30
4	4M-16-4M 1 камера	0,32
9	4M-8-К4 1 камера	0,47
10	4M-10-К4 1 камера	0,49
11	4M-12-К4 1 камера	0,51
12	4M-16-К4 1 камера	0,53
17	4М-8-И4 1 камера	0,51
18	4М-10-И4 1 камера	0,53
19	4M-12-И4 1 камера	0,56
20	4М-16-И4 1 камера	0,59
26	4M-8-4M -8-4M 2 камеры	0,45
27	4M-10-4M-10-4M 2 камеры	0,47
28	4M-12-4M-12-4M 2 камеры	0,49
29	4M-16-4M-16-4M 2 камеры	0,52
36	4M-8-4M-8-К4 2 камеры	0,55
37	4M-10-4M-10-К4 2 камеры	0,58
38	4M-12-4M-12-К4 2 камеры	0,61
39	4M-16-4M-16-К4 2 камеры	0,65
46	4M-8-4M-8-И4 2 камеры	0,61
47	4M-10-4M-10-И4 2 камеры	0,64
48	4M-12-4M-12-И4 2 камеры	0,68
49	4M-16-4M-16-И4 2 камеры	0,72

Проведя сравнительный анализ, видим, что:

1. Увеличение толщины однокамерного стеклопакета в два раза (с 8 мм. до 16 мм. ) – приводит к увеличению Rопр на 14,30%;
2. Увеличение толщины двухкамерного стеклопакета в два раза (с 8 мм. до 16 мм. ) – приводит к увеличению Rопр на 16,60%;
3. Увеличение числа камер с одной камеры до двух – приводит к увеличению Rопр на 60,7% — 63,3%;
4. Замена обычного стекла на К-стекло в однокамерном стеклопакете – приводит к увеличению Rопр на 65,6% — 70%;
5. Замена обычного стекла на I-стекло в однокамерном стеклопакете – приводит к увеличению Rопр на 82,1% — 86,6%;
6. Замена обычного стекла на К-стекло в двухкамерном стеклопакете – приводит к увеличению Rопр на 22,2% — 25%;
7. Замена обычного стекла на I-стекло в двухкамерном стеклопакете – приводит к увеличению Rопр на 35,8% — 38,7%.

Таким образом — наибольший эффект роста Rопр достигается при:

• Замена обычного стекла на I-стекло в однокамерном стеклопакете – 82,1% — 86,6%;
• Замена обычного стекла на К-стекло в однокамерном стеклопакете – 65,6% — 70%;
• Увеличение числа камер с одной камеры до двух – 60,7% — 63,3%.

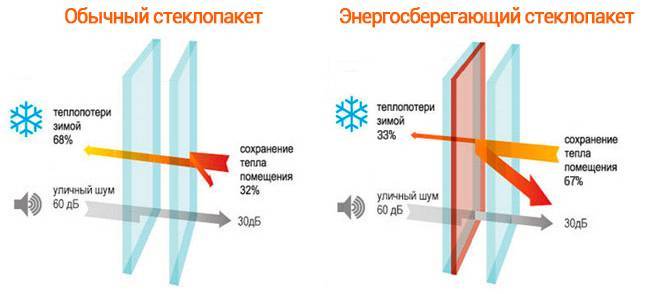

Чем же отличается энергосберегающий стеклопакет от обычного?

Главное отличие энергосберегающих стеклопакетов в том, что в таком стеклопакете используются стекла со специальным покрытием.

На поверхность стекла наносится до 10 слоев специального металлического напыления, в состав которого входит серебро. Нанесение происходит в вакуумной камере с применением магнетронного способа. Толщина такого покрытия составляет только несколько десятков нанометров.

Именно оксиды серебра не пропускает инфракрасные лучи, которые и являются носителями тепла. Благодаря этому, он работает как тепловое зеркало и отражает большую часть тепла обратно в помещение. Такой стеклопакет “теплее” обычного на 30-50% и сохраняет до 40% тепла. Чаще всего стекло с напылением ставят первое изнутри помещения, для сохранения тепла в доме в первую очередь.

Также используют его и снаружи окна, тогда оно работает на защиту от солнечных лучей и перегрева помещения. К тому же, снижается вероятность появления конденсата на окнах, а за счет того, что внутрь помещения проходит ультрафиолетовый свет, а тепловые волны задерживаются, уменьшается риск появления различных микробов.

Такие стёкла имеют несколько названий. Самыми известными стали названия — энергосберегающие или теплосберегающие стёкла. Также их называют низкоэмиссионными, потому что они имеют низкую излучательную способность или селективными, так как отражают только часть электромагнитных волн.

Огромным плюсом энергосберегающего стеклопакета по сравнению с обычным является сбережение тепла, которое ведёт к экономии электроэнергии. Высокий коэффициент сопротивления теплопередаче (0,65 м2К/Вт) позволяет уменьшить затраты на обогрев помещения. Сбережение тепла до 78 %.

К тому же, они гораздо лучше отражают теплопередачу снаружи, то есть помещение, оборудованное энергосберегающими стеклопакетами, в летнюю жару нагревается меньше, чем помещение, в котором установлены обычные конструкции.

Важным преимуществом энергосберегающих стеклопакетов, помимо сохранения тепла, стала возможность изготавливать более лёгкие конструкции для остекления.

Энергосберегающие свойства таких стеклопакетов позволяют вместо двухкамерных конструкций устанавливать однокамерные без потери тепловых характеристик. Особенно актуально это свойство для больших конструкций. В таком случае, применение однокамерных энергосберегающих стеклопакетов облегчает вес окна. К тому же – это еще и экономия денежных средств, при заказе однокамерных стеклопакетов, взамен двухкамерных.

Отличить обычный стеклопакет от энергосберегающего довольно просто. Для этого достаточно поджечь зажигалку и пламя поднести к стеклу. На обычном появится два желтых отражения пламени, а на энергосберегающем одно отражение будет желтым, а вот второе — с ярко выраженным красным оттенком. Количество отражений пламени будет зависеть от количества стекол.

Энергосберегающее стекло можно отличить и визуально. Если на такое стекло посмотреть с улицы, то оно имеет зеркальный эффект. Применение такого стекла не искажает цветопередачу, если смотреть на такой стеклопакет непосредственно с помещения на улицу, что бесспорно очень удобно.

Отличить обычный стеклопакет от энергосберегающего довольно просто. Для этого достаточно поджечь зажигалку и пламя поднести к стеклу. На обычном появится два желтых отражения пламени, а на энергосберегающем одно отражение будет желтым, а вот второе — с ярко выраженным красным оттенком. Количество отражений пламени будет зависеть от количества стекол.

Энергосберегающее стекло можно отличить и визуально. Если на такое стекло посмотреть с улицы, то оно имеет зеркальный эффект. Применение такого стекла не искажает цветопередачу, если смотреть на такой стеклопакет непосредственно с помещения на улицу, что бесспорно очень удобно.

Кроме того межстекольное пространство в энергосберегающих стеклопакетах, как правило, заполняют не воздухом, а инертным газом аргоном. Он не только увеличивает показатели сопротивления теплопередаче, но и защищает нано покрытие стекла от окисления.

Также можно дополнить энергосберегающий стеклопакет специальной терморамкой, которая защищает краевую зону стеклопакета от наледи и промерзания.

На сегодняшний день энергосберегающие технологии по достоинству оценили жители многих стран. Энергосберегающие окна пользуются весьма широкой популярностью среди различных слоев населения.

Как еще больше снизить теплопотери?

Тепло через окно уходит тремя путями: излучение — пропуск лучей ИК-спектра, прямая передача тепла от теплого участка к холодному и конвекция за счет разницы плотностей холодного и теплого воздуха. Первый путь блокируется установкой мультифункционального или теплосберегающего стекла.

• Исключаем прямую теплопроводность. Чтобы в стеклопакете образовалась воздушная камера, которая служит дополнительной теплоизоляцией, стекла в нем фиксируются на расстоянии. Между ними находится дистанционная рамка — конструкция, которая может выполняться из различных материалов: алюминия, стали, пластика. Установка дистанционной рамки с терморазрывом и ее правильно подобранная ширина препятствуют прямой передаче тепла из помещения на улицу.
• Уменьшаем конвекцию. Заполнение межстекольного пространства инертным газом, например, аргоном, позволяет снизить конвекционные процессы за счет более высокой динамической вязкости и меньшей теплоемкости (уменьшения скорости переноса тепла от внутреннего стекла к внешнему).

Дистанционные рамки для стеклопакета

Минусы энергосберегающих окон

Энергосберегающие окна – это следующий этап оконной эволюции.

Массовое применение обычных металлопластиковых стеклопакетов в 90-х и 2000-х годах серьёзно изменило ситуацию с потерями тепла.

При замене традиционного стеклопакета на энергосберегающий результат будет уже не таким заметным.

Новые окна – это не прорыв, это следующий шаг к энергоэффективности.

Минусы энергосберегающих окон есть, совсем не много:

• энергосберегающие окна дороже обычных;
• установка целесообразна в зданиях высокого класса энергоэффективности (В+ и выше);
• теплоотражающее покрытие со временем постепенно теряет свои свойства.

Почему некоторые типы энергосберегающих стекол невозможно отличить

Лучший способ определить наличие специального стеклопакета – использовать все три метода. На то есть серьезные причины.

– Определение энергосберегающего стеклопакета по цвету пламени не дает 100% точный результат

В зависимости от типа напыления и его функциональных особенностей, цвет пламени может отличаться не значительно, неразличимо на глаз. В частности при эксперименте не удалось по цвету пламени определить мультифункциональные стеклопакеты.

– Проверка детектором указывает на наличие напыления, но не определяет тип

Второй способ идентификации энергосберегающего покрытия хотя и более точный, но не конкретный. Кроме того, специальные приборы для оценки наличия энергосберегающего стекла не продаются в обычных магазинах. Выезд специалиста для проведения диагностики при помощи устройства детекции будет стоить порядка 3000 рублей.

– Тепловизионное обследование показательно в сравнении и при знании формул

Третий способ не дает ответа о типе стеклопакета, но может дать оценочную характеристику его свойств. Для этого достаточно знать температуру снаружи и иметь тепловую карту оконного проема, полученную при помощи тепловизора. Реальная оценка эффективности – достоинство применения тепловизора (в сравнении с оценкой наличия слоя металла на стекле). Стоимость вызова специалиста для диагностики составляет для Москвы порядка 1500-3000 рублей.

Цены указаны актуальные на 1 квартал 2017 года

“Для лучшей теплоизоляции или защиты от солнца можно выбрать стекло с мультифункцилнальным покрытием, установить стекла: солнцезащитное, энергосберегающее, инновационное.

Что подходит именно вам – подскажем при консультации по телефону, в офисе, или в ответе на электронную почту.”

Энергосберегающие окна: мифы и реальность

Несмотря на популярность энергосберегающих окон, существует и скептическое отношение к ним. Однако, на практике уже подтверждено, что они очень эффективно сохраняют нормальную температуру в доме. Высокая стоимость компенсируется за счет экономии на отоплении. По многочисленным отзывам покупателей известно, что кроме сбережения энергоресурсов, «теплые» окна избавляют и от других проблем.

Преимущества энергосберегающих стеклопакетов:

• сохранение тепла в помещении во время отопительного сезона;
• обеспечение прохлады в комнате при летней жаре;
• предохранение от образования конденсата;
• защита от УФ-излучений;
• можно устанавливать более легкие однокамерные стеклопакеты, которые не уступают обычным двухкамерным изделиям по своим свойствам сохранения тепла.

Энергосберегающие окна имеют пластиковые стеклопакеты с особой модификацией, препятствующие теплообмену между улицей и комнатой. Это помогает в холодный сезон тратить меньше средств на отопление

Особенно это важно для владельцев частных домов. В многоквартирных зданиях, где подача тепла не регулируется, к преимуществам относится сохранение тепла зимой, а также прохлады в летнюю жару

Ведь такие окна не позволяют нагреваться воздуху в помещении, даже когда за окном  очень высокая температура.

Еще одно большое преимущество таких окон — снижение вероятности появления конденсата. Ведь для образования капель на стекле способствуют 2 фактора — высокая влажность воздуха и холодная поверхность. Энергосберегающие стеклопакеты позволяют поддерживать более высокую температуру стекла со стороны комнаты. Поэтому на нем очень редко может появляться конденсат.

Эти окна также предохраняют поверхности внутри помещения от выцветания под воздействием солнечных лучей. Мебель, текстиль, картины и другие предметы интерьера надолго сохраняют свой первоначальный цвет, даже если комната расположена с солнечной стороны.

Защитный барьер ограничивает проникновение ультрафиолетовых лучей снаружи в дом. Но это никак не влияет на рост и развитие комнатных растений, потому что достаточный уровень 35% УФ-излучения цветы получают.

Однокамерные энергосберегающие стеклопакеты могут быть эффективнее обычных двухкамерных на 20%. Еще большими теплоизоляционными свойствами обладают двухкамерные и трехкамерные, изготавливаемые с применением новой улучшенной технологии.

Самые распространенные мифы про энергосберегающие окна и их опровержения:

1. Инертный газ аргон, которым заполняют герметические пространства внутри стеклопакетов, быстро улетучивается. Этот миф распространяют конкуренты. Делается это для продвижения своих товаров на рынке.
2. Внутри стеклопакетов аргона нет — это рекламный трюк. Наличие этого газа визуально не определить, потому что он невидим и не имеет запаха. Но применяются методы тестирования, позволяющие проверить наличие аргона. Например, если поднести зажженную спичку близко к стеклу, то при наличии внутри аргона, цвет пламени спички и его отражения будет отличаться.
3. В комнате с такими окнами гибнут растения. На практике уже проверено, что растения хорошо растут в таких помещениях. Они получают достаточную дозу ультрафиолета, необходимого для роста и развития. А также, надежно защищены зимой от холода. Когда же установлены простые окна ПВХ, то на подоконниках цветы замерзают.
4. Энергосберегающих стеклопакетов не существует. Но эти изделия выпускаются. Их теплоизоляционные свойства проверены при эксплуатации.

Энергосберегающие окна: плюсы и минусы

Пластиковые окна с энергосберегающими стеклопакетами все чаще устанавливают в своих домах жители нашей страны. Прежде всего, это обусловлено повышением цен на энергоносители, которое происходит довольно часто.

Ведь многие уже знают, что энергосберегающая функция пластиковых окон помогает значительно снизить затраты электроэнергии и газа. К тому же, такие окна Rehau обеспечивают комфортную температуру в доме, и их владельцы могу насладиться прохладой летом и теплом зимой.

Что же такое энергосберегающее стекло? Мифы и реальность

Это стекло покрытием из микрочастиц металла, которые наносятся на него в специальных заводских условиях. Такое покрытие не видно невооруженным глазом.

Обыкновенно в стеклопакете присутствует одно энергосберегающее стекло, и его устанавливают со стороны помещения. Это делают для того, чтоб покрытие не контактировало с воздействием окружающей среды, так как оно может стираться. При правильной эксплуатации большинство производителей гарантирует, что функция энергосбережения прослужит не менее 25 лет.

Основная функция энергосберегающего стекла – отражение. Именно она обеспечивает комфортную температуру в доме. Летом окно отражает палящие солнечные лучи в сторону улицы, обеспечивая прохладу в помещении. Зимой же тепло, отраженное от приборов отопления обратно в дом, удваивает их пользу.

Итак, плюсы установки энергосберегающих пластиковых окон налицо: это комфортная температура в доме круглый год и существенная экономия средств, за счет снижения потребления газа и электроэнергии.

Есть ли минусы у энергосберегающих окон?

Один все же существует – покрытие, нанесенное на стекло не вечно. Однако, срок службы при правильном уходе за окнами, энергосберегающее покрытие будет работать долгие годы.

Неужели это все? Нет, помимо плюсов и минусов, существует еще миф. Миф о том, что энергосберегающие стекла губительны (вредны) для цветов на ваших подоконниках. Реальность — это не правда. Энергосберегающие стекла пропускают тот спектр солнечного света, который необходим растениям для фотосинтеза. Так что, если вы любитель цветов, смело заказывайте энергосберегающие окна.

Если у вас возникнут дополнительные вопросы, вы всегда можете обратиться к консультантам нашей компании, которые с удовольствием на них ответят. Задать вопросы можно, позвонив по телефонам горячей линии, либо, посетив один из наших салонов, удобно расположенных по городу. Мы ждем вас.

Источник : https://oknadnepr.com.ua/okna/energosberegayuschie-okna-plyusyi-i-minusyi

Виды низкоэмиссионных стеклопакетов

Энергосберегающие конструкции производятся с использованием разных покрытий и технологий их нанесения:

• K-стекло. Получают путем пиролиза — нанесения на горячее стекло оксидов индия и олова (InSnO2). Остывая, стекло прочно соединяется с металлической пленкой. Такое покрытие устойчиво к механическим повреждениям и не требует особенных условий хранения и транспортировки. Покрытие K-стекла называют «твердым». Использование этого метода получения низкоэмиссионного стекла было первым в этом направлении. Стеклопакеты с таким стеклом сокращают потери тепла зимой на 30%.
• I-стекло. Получают путем плазменного напыления в вакууме двух-трех слоев диэлектрика серебра и одного слоя оксида титана, который служит защитой. Это покрытие называют «мягким», оно легко повреждается и вступает в химические реакции, поэтому покрытие i-стекла всегда обращено внутрь изделия, а хранение и транспортировка таких стекол до сборки и герметизации стеклопакета требуют вакуумной среды. Главное преимущество низкоэмиссионного i-стекла заключается в способности отражать до 90% тепла.

Эксплуатационные характеристики этих покрытий различаются. K-стекло уступает i-стеклу по способности отражать тепловое излучение и сохранять тепло внутри помещения. Но первое более устойчиво к износу. При повреждении изделия и его разгерметизации покрытие из серебра окисляется под действием воздуха и теряет свои свойства.

На стеклопакете с низкоэмиссионным покрытием почти не появляется конденсат, так как температура поверхности внутреннего стекла всегда приближена к комнатной. Появление влаги возможно только при высокой влажности и низкой температуре воздуха в помещении.

Нанесение энергосберегающего покрытия почти не сказывается на светопропускной способности. Его присутствие внешне незаметно. Но все же i-стекло пропускает чуть больше света, чем K-стекло.

В энергосберегающем варианте производят как однокамерные, так и двухкамерные стеклопакеты. Для умеренного климата достаточно конструкции из двух стекол, в регионах с суровыми зимами рекомендуется устанавливать стеклопакеты из трех стекол.

Характеристики стеклопакета с энергосберегающими стеклами

Проблема энергосбережения стоит очень остро не только в нашей стране, но и во всем мире. Поэтому очень актуальным в настоящее время становится применения энергосберегающих стеклопакетов, каждый вид которого имеет свои плюсы и минусы.

Для начала нужно разобраться с конструкцией и особенностью энергосберегающих стекол. Виды энергосберегающих стеклопакетов:

1.  К-стекло получается путем напыления на него окиси металла очень тонким слоем. Однако оно уступает по своим качествам, так как наносимый слой имеет неоднородную толщину;
2.  И-стекло получается в результате нанесения нескольких слоев серебра или оксида титана. Именно данный вид окон применяется наиболее часто для разных объектов – от жилых до промышленных;
3. еще один способ сделать стеклопакеты энергосберегающими – это нанести специальную пленку. Этот способ применим даже на старые стеклопакеты. При этом энергосбережение в данном случае не уступает стеклам с нанесением металлического слоя. Однако здесь есть срок службы – около 12-14 лет.

Преимущество энергосберегающего стеклопакета еще состоит и в том, что он однокамерный. Вам не придется переплачивать средства, а сам стеклопакет займет гораздо меньше места и будет оказываться меньшее давление на постройку.

Преимущества пластиковых окон с энергосберегающими стеклами:

1. Летом в вашем доме всегда будет прохладно, так как стекла не пропускают жаркий воздух, а зимой будет тепло, так как они защищают от холодного ветра. При этом вся конструкция создает в помещении тепловой баланс;
2. Так как однокамерный стеклопакет весит значительно меньше, следовательно меньшая нагрузка будет оказываться на фурнитура, которая в итоге прослужит значительно дольше;
3. Стекла защитят вас от вредного воздействия инфракрасного и ультрафиолетового излучения. К тому же у вас не будут выгорать элементы интерьера, как мебель или ковер;
4. Энергосберегающие стеклопакеты на 25% эффективнее простых двухкамерных;
5. Вы сможете добиться большей звукоизоляции в сравнении с обычными окнами.
