Двойной переплет окна что это?

Размеры

Размеры окон должны составлять примерно 1/5-1/8 площади пола для нормального освещения помещений. Если дом располагается в тени, окна могут быть размером больше, на яркой солнечной стороне размер окон можно уменьшить. Позволяет делать окна максимально высокими — эту улучшает освещенность здания.

Планирование высоты окон проводится с учетом теплотехнических характеристик всего здания. Если в жилом помещении установлена водяная система отопления (батареи), то подоконник — самая низкая часть окна должен возвышаться над уровнем пола на 0,7—0,9 м. Самая же высокая часть окна должна отстоять от потолка на 15—25 см, для того чтобы удобно было разместить карнизы.

Все здание должно иметь окна примерно одинаковой величины, это обеспечит оптимальные эстетические качества здания снаружи. Разумеется, бывают исключения, связанные с индивидуальным архитектурным замыслом, и ассиметричные особенности могут быть обусловлены нестандартной конструкцией самого дома и комнат в нем.

Оконный блок по ширине лучше всего планировать в диапазоне от полуметра до 2,5 метров, одна створка по ширине не должна превышать 70 см. Форточка, как правило, размещается в верхней части переплета, над полом. Обычно форточка возвышается на 1,7—1,8 м, так, чтобы человеку среднего роста удобно было достать до нее рукой, открыть и закрыть. Размеры форточки планируются в зависимости от площади окна в целом. Чаще всего форточку по размерам делают от 30 см до полуметра.

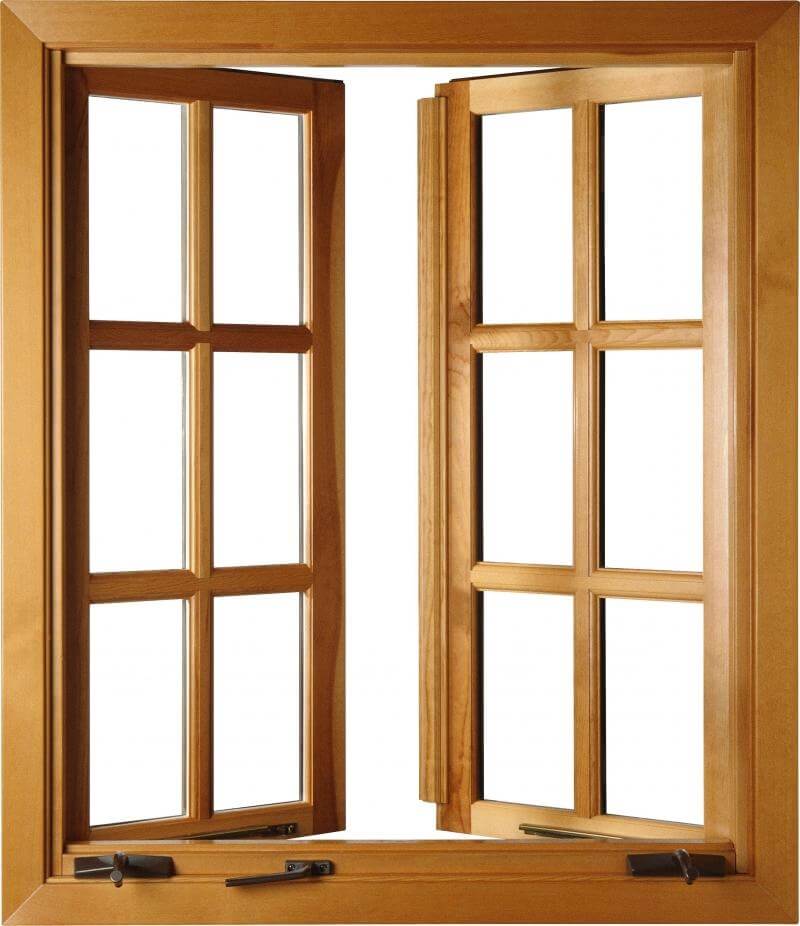

Двойной переплет

Деревянные окна могут иметь два переплета. То есть в одной оконной коробке монтируются две рамы. В этом случае створки могут:
– открываться внутрь помещения;
– открываться в разные стороны (одна внутрь, одна наружу);
– сдвигаться в стороны;
– сдвигаться вверх.

Деревянные окна с двойным остеклением, открываемые внутрь помещения, являются наиболее удобными в плане эксплуатации. Их удобно открывать и закрывать, снимать и вешать створки, менять и мыть стекла. При полностью открытом окне створки не подвержены воздействию атмосферных осадков и ветра. Недостатком подобной конструкции переплета является конструктивная сложность. Для того чтобы створки параллельно открывались внутрь помещения, переплеты (наружный и внутренний) должны иметь разные размеры (внутренний – больше, наружный – меньше). Разность в размерах между наружным и внутренним переплетом называют рассветом.

Деревянные окна, открываемые в разные стороны, лишены этого конструктивного недостатка. Переплеты наружной и внутренней створок одинаковы, но такие окна более сложны в эксплуатации. Чтобы снять наружную створку или поменять в ней стекло, необходим доступ с внешней стороны, что весьма проблематично для окон, располагаемых на верхних этажах. Кроме того, при распахнутом настежь окне, на наружные створки могут попадать атмосферные осадки (роса, дождь), их может закрыть или даже разбить стекло ветром. При этом осколки осыпаются на пешеходные зоны, часто располагаемые вдоль зданий.

Окна с подъемными и раздвижными переплетами получили большое распространение в Англии и США (их часто так и называют – английскими или американскими). Но деревянные раздвижные окна более подходят к географическим зонам с мягким климатом.

Часто створки перебиваются горизонтальными и вертикальными планками, так называемыми, горбыльками. Горбыльки выполняют сразу две функции:
– практическую – увеличивают прочность створок (особенно актуально для зданий, на которые воздействует значительная ветровая нагрузка);
– эстетическую – могут служить своеобразным украшением оконного проема.

Чем больше горбыльков, тем прочнее деревянное окно, но одновременно с этим они уменьшают площадь остекления, а, следовательно, ухудшается уровень освещенности помещения.

Расстояние между стеклами наружных и внутренних створок напрямую влияет на качество звукоизоляции и теплосберегающие характеристики деревянного окна. Чем больше расстояние между стеклами – тем лучше эффект шумового поглощения, но одновременно с этим ухудшается теплоизоляция. Оптимальное расстояние между стеклами – 75 мм, но оно может быть изменено в ту или иную сторону в зависимости от назначения и условий эксплуатации оконного блока.

Сборка оконных переплетов

Сборка деревянных оконных блоков проводится в несколько этапов:

1. Соединение горбыльков со средниками.
2. Крепление их к продольному бруску.
3. К шипам присоединяется другой брусок.
4. Таким образом, собирается весь оконный блок.
5. Все детали конструкции соединяются при помощи клея.
6. Проверяются все составляющие элементы готового переплета на параллельность и перпендикулярность.
7. Переплет в углах закрепляется при помощи нагелей.
8. Когда клей высохнет и конструкция будет иметь достаточную прочность, удаляются все выступающие элементы при помощи специальной стамески.
9. Дальше зажимаются створки при помощи винта верстака.
10. Тщательно зашкуривается поверхность переплета при помощи шлифовальной бумаги.
11. Устанавливается готовая конструкция в оконную раму.

Виды и размеры

Оконные конструкции могут делиться в зависимости от разных критериев. Например, выделяют глухие, а также створчатые обвязки. Глухие конструкции не позволяют проветривать помещение, а вот створчатые могут обеспечить доступ свежего воздуха. Последние, если они открываются внутрь или и в ту, и другую стороны, имеют преимущества:

1. Их удобнее мыть.
2. Замена стекол тоже намного упрощается, так как работы можно провести внутри помещения.
3. Открытые створки, если они расположены на первом этаже, не мешают движению мимо проходящих людей.

Створчатые деревянные обвязки могут иметь одну, две или три створки. Трехстворчатые обвязки представляют собой конструкцию, выполненную из одной глухой створки (то есть она не открывается) и двух открывающихся.

Кроме глухих и створчатых оконных обвязок, можно выделить комбинированный вид. Он заключает особенности вертикальных и горизонтальных распашных окон. Первые открываются в обе стороны, а вторые – только внутрь.

По типу конструкции обвязки для рамы делятся на:

1. Одинарные;
2. Имеющие двойное стекло;
3. Сдвоенные;
4. Парные;
5. С раздельными сдвоенными переплетами.

Одинарные окна предназначены для помещений, где особо не нужно удерживать тепло. Их предназначение объясняется способом изготовления. Деревянная обвязка оснащается двойным стеклом. Например, такие упрощенные конструкции можно применять на веранде или летней кухне.

Двойные переплеты отличаются от одинарных тем, что имеют два стекла. Это позволяет немного повысить теплоизоляционные свойства дома. Других преимуществ у двойных окон больше нет. Сдвоенный тип окна состоит из парных переплетов. В целом образуется сложная конструкция, для которой предусматривается форточка.

Парные окна немного отличаются от одинарных. Они имеют еще одну створку, которая дополнительно монтируется к одной из верхних створок. Окна с раздельными сдвоенными обвязками совмещают в себе внешние и внутренние створки, которые монтируются посредством одной рамы.

Размеры оконных обвязок будут определяться в зависимости от:

1. Площади комнаты или помещения, которые нужно освещать.
2. Расположения дома по отношению к сторонам света. На южной стороне, как правило, будет больше солнца.
3. Архитектуры здания или типа дома.
4. Высоты потолка.

Чтобы определить необходимую площадь для освещения, нужно разделить площадь оконного проема на площадь пола.

Площадь окон должна быть не меньше одной пятой от площади пола. Например, комната 20 м2, окна должны быть размером около 3 м2.

Стандартные размеры оконного переплета для жилого дома: высота чуть более двух метров, ширина чуть больше полутора метров (учитывается количество створок), а высота над полом – не больше одного метра. Если планируются форточки, то их делают на высоте от пола примерно 1,8 метра. Форточка монтируется в правую часть переплета.

Шпросы: конструктивные и межстекольные

Пластиковые окна с золотистой раскладкой

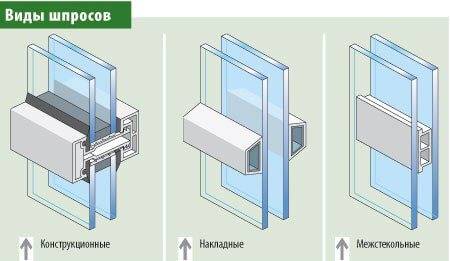

Шпросы – это элементы рамочной конструкции, которые разделяют площадь окна на отдельные сегменты. В старых деревянных окнах такое решение было необходимо, чтобы придать раме жёсткость и установить стекло в обрешётку отдельными кусками.

В современных изделиях настоящие конструкционные шпросы, которые являются неотъемлемой частью переплёта, встречаются редко. В основном их используют для деревянных оконно-дверных блоков или панорамных конструкций с целью усиления обширной площади остекления. Чем большее количество перекладин (шпрос) предусмотрено в раме, тем более прочная конструкция получится.

Окна со шпросами

Недостатки такого вида оформления:

• увеличение стоимости готового изделия за счёт применения большего количества расходных материалов и усложнения технологии;
• утяжеление оконного блока, что часто нежелательно или недопустимо при остеклении балкона;
• ухудшение теплоизоляционных качеств окна; через места соединения стекла и профиля происходит основная утечка тепла из помещения; большое количество раскладок в конструкции стеклопакета приводит к повышенным теплопотерям и расходам на отопление;
• повышенная вероятность разгерметизации стеклопакета в местах соединений деталей;
• изготовление окон с перекладинами с должным качеством требует от мастера высокого уровня квалификации.

Для пластиковых изделий чаще используют имитацию – декоративные планки устанавливают между стёклами и закрепляют на этапе производства.

Шпросы внутри стеклопакетаДекоративные шпросы не мешают мыть окна

Такие изделия помимо элегантного внешнего вида приобретают дополнительную устойчивость к вибрациям и деформациям в процессе эксплуатации. Инсталляции внутри герметичной конструкции надёжно защищены от воздействия неблагоприятных факторов внешней среды, механических повреждений и надолго сохраняют первоначальный вид.

Пластиковые окна с декоративной раскладкой в интерьере

Для внутренней установки используются пластиковые или алюминиевые элементы. Последние снижают теплоизоляционные свойства стеклопакета. Изделия с конструктивными и межстекольными шпросами из металла целесообразно использовать в регионах с мягким климатом, для межкомнатного остекления или в нежилых помещениях, где повышенные теплопотери не критичны.

О плюсах декорирования окон шпросами — смотрите в нашем видео:

Это интересно: Финские деревянные окна — излагаем вопрос

Особенности сборки

Обустройство оконных переплетов исполняется вручную. Монтаж складывается из 2-х этапов:

1. Предварительные работы. Согласно с габаритными показателями окна выполняется подгонка шипов, обрезка углов и удаление раскосов. Первоначально следует спарить горбыльки и средники, закрепив их на продольном профиле. На полученную основу крепится второй брусок.
2. Завершение сборки. Собранная деталь проверяется на прямоугольность, крепится в угловых зонах нагелями. Конструкция переносится на верстак, где винтовой механизм зажимает створки. Переплет зачищается от неровностей и сколов, шлифуется для получения ровной и гладкой поверхности. Конструкция и створки крепятся на наружный переплет.

Переплет создается на верстаке или вайме. Первоначально собирается внутренняя рама. Основываясь на ее габаритах, делается наружная рама. Обе части конструкции соединяются между собой гвоздями или другими крепежами. Прежде чем приступать к сборке переплета, рекомендуется обработать поверхность наружной и внутренней рамы олифой и антисептиками.

Декоративный переплет

Декоративная раскладка обеспечивает окнам эстетичность. Деталь формируется из внешних и внутренних раскладок. Сочетается со всеми типажами профильных систем. Декоративный механизм производится из металла, дерева и ПВХ.

Для оформления окон используются следующие типы раскладки:

• узкие;
• широкие;
• гнутые;
• фрезерованные кромки.

Раскладка крепится к стеклу, профилю рамы, створкам, дистанционным рамкам внутри стеклопакета. Деталь дополняется соединительными элементами. Это помогает создавать узоры сложной конфигурации. Элемент устойчив к погодным изменениям, механическому воздействию, перепаду температур и ультрафиолету.

Раскладка, расположенная внутри стеклопакета называется шпрос. Он бывает 3 типов – венский, венецианский и межстекольный. Ширина шпроса составляет 25-40 мм, толщина – 5-15 мм.

Что такое оконный переплет

Оконный переплет – это конструкция, складывающаяся из нескольких рам. Они зафиксированы на оконном блоке, создавая геометрический узор. Раскладка выполняется из деревянных, пластиковых или металлических брусков. Элементы находятся в произвольном порядке – вертикально, горизонтально, образуют узор.

Обвязка – важный элемент оконной системы. Она отвечает за конкретные функции:

• усиливает прочностные параметры конструкции;
• повышает декоративную ценность окна;
• дает приток свежего воздуха в комнату;
• способствует поступление дневного света;
• создает естественную защиту от постороннего шума;
• обеспечивает микроклиматический контроль.

Оконный переплет – внутренний элемент глухой рамы или открывающейся створки. Визуально он делит окно на обособленные части. Обвязка позволяет устанавливать стеклопакеты любых габаритов. Можно выполнить остекление больших помещений, включая балконы и террасы.

Ориентировочная стоимость

Оконные переплеты имеют разную цену. Она зависит от производителя, используемого для производства материала, сервиса и так далее. Например, если ориентироваться на материал, то сосна – наиболее дешевый вид сырья. Получается, примерная цена за одностворчатое окно равна 15 000 рублей. Окна из лиственницы идут уже дороже, порядка 16000 рублей. Цена за окно из дуба превышает 20000 рублей.

Таким образом, оконные конструкции на строительном рынке представлены в большом многообразии, начиная от самых простых и заканчивая комбинированными

При выборе стоит обращать внимание на остекление. Оно должно быть особенно качественным, чтобы окно в процессе эксплуатации не запотевало, не промерзало, а рама – не гнила

Это касается деревянных переплетов. Если речь идет, к примеру, о металлических, то их покрывают специальным раствором от ржавчины.

Окрашивание

После демонтажа раздельных конструкций, они всегда нуждаются в окраске. Изначально, все поверхности, которые подлежат окраске, необходимо протереть влажной тряпкой и просушить.

При окраске углов, сначала нужно нанести краску торцом кисти, а затем следует растушевать ее по брускам. Для предотвращения запачканных окон, вдоль брусков наклеивается бумага на специальный клей.

Также, можно применить полимерную липкую пленку.

Процесс окраски проходит в несколько шагов:

1. Нанесение краски на поверхности, обращенные вовнутрь здания. Такие манипуляции должны проводиться при закрытых окнах.
2. Окрашивание стыковых поверхностей.
3. Окраска наружных поверхностей.

Оконные переплеты кухонных помещений чаще всего окрашиваются в белый цвет. Чтобы получить хороший результат, покраску нужно проводит несколько раз. Промежуток между первым и последующим окрашиванием должен составлять два дня. При правильном нанесении краски, поверхность должна быть гладкой, блестящей и без подтеков.

Специалисты рекомендуют в теплое время года окрашивать переплеты со снятыми створками. Таким образом, обеспечивается доступ к коробкам. К тому же, створки намного легче красить в горизонтальном положении.

Окраска оконных разделительных конструкций должна производиться флейцами (кисть с разной шириной). При нанесении первого слоя, краску необходимо втирать поперек волокон. При этом, нужно следить за тем, чтобы краска ложилась ровным слоем, в противном случае, окна будут плохо открываться.

Если вам предстоит работа по установке или разборке окон, необходимо заранее познакомиться с устройством оконного переплёта и хорошо представлять, что это такое. Простыми словами – это все детали рамной конструкции, то есть оконная коробка и расположенные внутри створки, системы проветривания, дополнительные детали, имеющие определённые функции.

Особенности сборки

Обустройство оконных переплетов исполняется вручную. Монтаж складывается из 2-х этапов:

1. Предварительные работы. Согласно с габаритными показателями окна выполняется подгонка шипов, обрезка углов и удаление раскосов. Первоначально следует спарить горбыльки и средники, закрепив их на продольном профиле. На полученную основу крепится второй брусок.
2. Завершение сборки. Собранная деталь проверяется на прямоугольность, крепится в угловых зонах нагелями. Конструкция переносится на верстак, где винтовой механизм зажимает створки. Переплет зачищается от неровностей и сколов, шлифуется для получения ровной и гладкой поверхности. Конструкция и створки крепятся на наружный переплет.

Переплет создается на верстаке или вайме. Первоначально собирается внутренняя рама. Основываясь на ее габаритах, делается наружная рама. Обе части конструкции соединяются между собой гвоздями или другими крепежами. Прежде чем приступать к сборке переплета, рекомендуется обработать поверхность наружной и внутренней рамы олифой и антисептиками.

Конструкционные особенности

Оконный переплет складывается из нескольких составных элементов. Каждая деталь отвечает за выполнение конкретной функции:

• коробка – основа переплета, соединяющая все составные части;
• бруски обвязки – делят стекло на фрагменты, обеспечивают монтаж стеклопакетов небольшого размера;
• створки и форточка – подвижная часть механизма, обеспечивает проветривание;
• горбылек – уменьшает габариты стекла, позволяет использовать более тонкие варианты;
• фрамуга – глухая верхняя часть оконной системы;
• импост – вертикальная планка. Неподвижный элемент, обеспечивает высокую жесткость переплета;
• средник – соединительный элемент, расположенный между створкой и фрамугой;
• фурнитура – дополнительные механизмы, позволяющие открывать окно, обеспечить режим микропроветривания;
• штапик – закрепитель, фиксирующий стекло в створке;
• уплотнитель – прокладки, гарантирующие плотное прилегание створки. Повышают звуко- и теплоизоляционные функции конструкции;
• дизайнерские элементы – отвечают за стилистику, имитируют переплет.

Назначение обвязки – разделение окон на обособленные сектора. Каждый из них может заполняться отдельными стеклами и стеклопакетами. Механизм гарантирует равномерное разделение нагрузки на контракцию оконной рамы, придает жесткость в проемах больших размеров.

Разновидности оконных переплетов

По типу открытия окна различают:

1. Створчатые – части окна открываются, что позволяет легко проветрить помещение, а также без проблем вымыть окно. Створки могут открываться внутрь помещения, в сторону улицы. Плюсом такой конструкции является то, что в большинстве случаев она оборудованы форточкой. Также створчатые части разделяют зависимо от способа открытия:
2. Поворотные (распашные) – движутся относительно вертикальной оси.
3. Подвесные – открываются в направлении снизу вверх.
4. Откидные – движутся относительно нижней горизонтальной части обвязки.
5. Поворотные – движения проходит вокруг средней горизонтальной или вертикальной оси окна.
6. Поворотно-откидные – поворачиваются относительно вертикальной оси и нижней горизонтальной части.
7. Глухие – они не открываются. Предназначаются для подсобных или других помещений, где не нужно проводить проветривание.
8. Подъемные – движение створки происходит в одной плоскости. Такая конструкция очень удобна, потому что при открывании створки не нужно дополнительного пространства как внутри, так и снаружи здания. Они отлично подойдут для классического стиля интерьера.
9. Комбинированные – включают створки с разным видом открытия: створки движутся в разные стороны или сочетаются глухие части с подвижными.

В зависимости от конструкции оконного переплета выделяют:

1. Одинарные – самый простая обвязка с одним стеклом. Не обладает большими теплоизоляционными свойствами, поэтому чаще всего используются для веранд, других помещений с низкими требованиями к теплоизоляции.
2. Двойные – конструкция состоит из двух стекол. Теплоизоляционные свойства двойной обвязки повышены.
3. Сдвоенные – состоит из парных переплетов.
4. Парные – имеется дополнительная створка, которая крепится к одной из подвижных частей конструкции.
5. Раздельные сдвоенные обвязки – в одной раме размещены две независимых одна от другой створки, которые могут двигаться как в одном направлении, так и в разных.

В зависимости от материалов, которые использовались для изготовления блока, разделяют переплеты из:

1. Дерева (сосна, дуб, лиственница, кедр). Это надежный, прочный материал, который обладает высокими изоляционными свойствами. Для увеличения срока эксплуатации древесину нужно обязательно покрыть антисептическим раствором.
2. Алюминия. Профили с алюминия могут быть различных размеров, конфигураций. Для увеличения стойкости алюминия к негативным воздействиям окружающей среды его подвергают электрохимической обработке.
3. Стали. Этот материал часто используется для окон, которые размещаются в промышленных предприятиях.
4. Поливинилхлорида (ПВХ). Это многокамерные профили. Количество камер определяется тепло- и звукоизоляционными свойствами, которыми должно обладать окно. Для укрепления блока используются вкладыши с оцинкованной стали. Их размещают в полости камеры. Профили ПВХ могут быть округлой формы с радиусом закругления не меньше 350 мм.
5. Стеклопластика. Изготовляется из стекловолокна, синтетических смол. Рамы из стеклопластика обладают прочностью, износостойкостью, красивым внешним видом.

Определение количества и габаритов окон

При проектировании зданий и сооружений минимальная площадь остекления выбирается в соответствии со светотехническими нормами определенных ГОСТов и СНиПов. Так, например, для жилых помещений общая площадь окон варьируется в диапазоне от 1/8 до 1/5 от общей площади пола (в зависимости от географической широты, где расположено здание и его ориентирования по сторонам света). Расчет деревянных окон (выбор типа и схемы переплета) определяется, исходя из расчетной площади остекления и предполагаемого размещения окон на фасаде. При проектировании деревянных окон необходимо отдавать предпочтение стандартам. В ряде случаев, когда деревянные окна со стандартными размерами применить невозможно, прибегают к индивидуальному проектированию.

Что нужно знать о современных конструкциях

Пластиковые окна стали завоевывать основной рынок несколько десятков лет назад. Люди понимали, что эти конструкции имеют свои особенности и удобны в процессе эксплуатации. Помимо этого, у них большой срок годности, что для многих имеет большое значение.

Но такие конструкции не дышат и не могут создать нужного микроклимата в помещении. А вот установить их не так сложно, как кажется. Для начала стоит произвести точные замеры, после чего заказать производителю оконный блок.

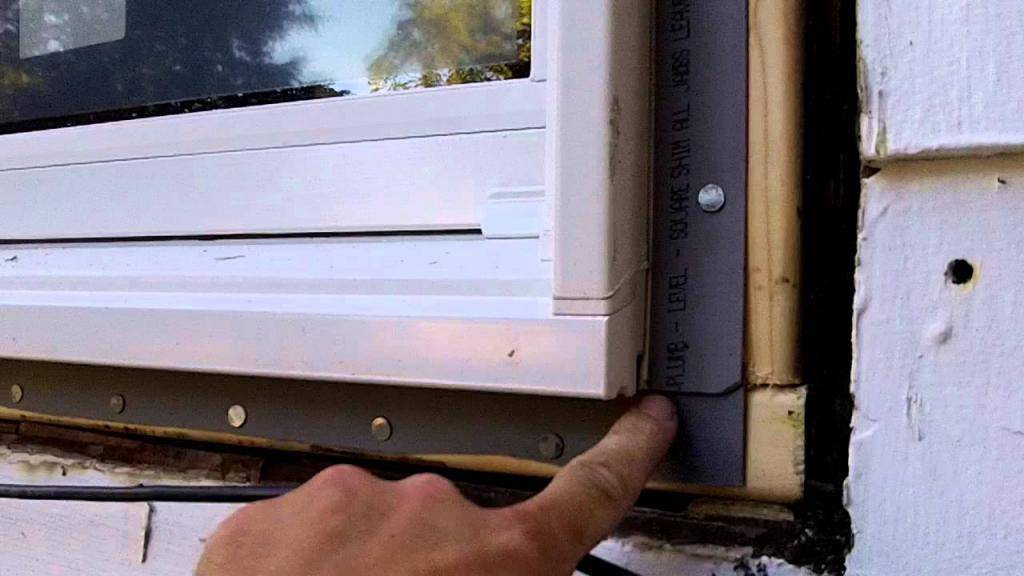

Когда элемент будет готов, можно приступать к монтажным работам. Изначально крепится рама, после чего вставляются стеклопакеты. А дальше приступают к фурнитуре. Нужно приобрести достаточное количество монтажной пены и надежные крепежные устройства. Пластиковые блоки оконные имеют хорошую шумоизоляцию и не выпускают тепло. Именно поэтому их популярность стала настолько большой.

Приобретая составляющие, не стоит это делать у незнакомых производителей, которые имеют сомнительную репутацию. Понятно, что современный рынок переполнен предложениями, и это неограниченные возможности для хозяина дома и архитекторов. Каждый имеет шанс приобретать готовые конструкции или оформлять индивидуальный заказ. Из этого стоит отметить, что оконные блоки, подобранные и установленные правильно, позволяют создать привлекательный внешний вид всему зданию, а также защитить его от природных воздействий и поступления звуков.

• Материал для изготовления. Это дерево, алюминиевые оконные блоки и ПВХ.
• Остекление – стекло или стеклопакеты.
• Наличие створок – одно, два и т.д.
• Процесс открытия – есть или отсутствует.
• По форме – прямоугольные, круглые, арочные и криволинейные.
• Открытие элементов – распашные, откидные, поворотные, поворотно-откидные, сдвижные, глухие.

Понятно, что самая надежная конструкция – это стеклопакеты

Если в доме живут постоянно, стоит обратить внимание на такие варианты. В частных домах, да и в квартирах, лучше иметь распашные конструкции с несколькими створками

Так проще запускать свежий воздух. Если помещение нежилое, то нет нужды сильно тратиться — вполне подойдет стандартное остекление. Не стоит забывать, из чего состоит оконный блок. Это:

Размеры и материал

Многие собственники, самостоятельно возводящие частные жилые постройки, интересуются, как правильно определить размер рамной обвязки. Это зависит от многих параметров, таких как сторона фасадов, площадь помещения, высота потолков, архитектура здания в целом.

В таких случаях речь идёт прежде всего об освещении той или иной комнаты, при этом общая площадь оконного пространства должна занимать не меньше 1/5 от полового покрытия.

Исходя из стандартных габаритов жилых помещений, это следующие параметры:

• высота переплёта – от 2 м;
• ширина сооружения – 1,5 м;
• расположение форточек в 1,8 м, а самой конструкции в 1 м от пола.

Блок окна может быть выполнен из различных материалов, но наиболее предпочтительным считается древесина, поскольку её отличает натуральность и безопасность, прочность, высокая теплопроводность, эстетичный внешний вид. На первом месте стоят такие породы деревьев, как кедр, сосна, лиственница и дуб. Обработка антисептиком в этом случае обязательна.

Однако можно выбрать и другие варианты:

• стеклопластиковые рамы, которые обладают высокой износостойкостью, прочностью и неплохо смотрятся;
• стальные профили, правда, они редко используются для жилых построек;
• алюминиевые комплектующие, отличающиеся лёгкостью и разнообразием конфигураций;
• профили из поливинилхлорида с металлическими вкладышами для упрочнения блока.

На стоимость готовой оконной коробки в основном влияет вид материала, а поскольку сегодня чрезвычайно ценятся натуральные изделия, самыми дорогими являются окна из дуба.

Декоративные раскладки для окон — шпросы

Декоративные раскладки, или шпросы, помещаются внутрь стеклопакета, благодаря чему они устойчивы к капризам погоды, механическому воздействию, влаге, солнечному свету и разным температурам.

Шпросы форма и ширина

Между собой шпросы соединяются различными соединительными элементами, которые могут иметь Х, Т, Y и Г-образную форму, или же быть выполнены в форме какой-то фигурки, например, цветка. Благодаря этому внутри стеклопакета может развернуться творческая рука дизайнера: создавать различные сложные конструкции, сформировать какой-либо рисунок или просто подчеркнуть контур. Ширина шпросы – 8 мм, 18 мм, 25 мм. Диаметр зависит от толщины стеклопакета. По форме шпросы могут быть овальными, прямоугольными или фигурными. А широкая цветовая гамма позволяет вписать окна с декоративными раскладками в любой интерьер.

Вставка стекла на двойной замазке

Более совершенной является вставка стекла на двойной замазке. При этом на фальцы сухих, проолифленных и окрашенных переплетов накладывается тонкий слой мягкой замазки толщиной 23 мм или укладывают ее валиком высотой 58 мм, который разравнивается ножом. Уложенная таким образом замазка называется постелью. Затем укладывают стекло и надавливают на него до тех пор, пока оно плотно не ляжет на постель и не перестанет выдавливать замазку. Плотно уложенное стекло закрепляют шпильками или гвоздями. Закрепив стекла в переплетах, их переворачивают, срезают избытки замазки, выдавленные стеклом, и между стеклом и брусками заправляют швы, чтобы не было пустот, в которые могла бы затекать вода. Швы тщательно приглаживают под прямым углом или с наклоном от стекла на уровне брусков или горбыльков.

Рис. 2. Последовательность операций при вставке стекол на двойной замазке:
1 – укладка замазки; 2 – укладка стекла; 3 – забивка шпилек; 4 – нанесение замазки; 5 – профилирование замазки; 6 – правильно вставленное стекло.

Этот способ по сравнению с предыдущим обеспечивает хорошую герметичность окна: ни вода, ни воздух не проникают в полость между стеклом и фальцем. Однако он очень трудоемок как при установке стекла, так и при замене разбитого.

Конструкционные особенности

Оконный переплет складывается из нескольких составных элементов. Каждая деталь отвечает за выполнение конкретной функции:

• коробка – основа переплета, соединяющая все составные части;
• бруски обвязки – делят стекло на фрагменты, обеспечивают монтаж стеклопакетов небольшого размера;
• створки и форточка – подвижная часть механизма, обеспечивает проветривание;
• горбылек – уменьшает габариты стекла, позволяет использовать более тонкие варианты;
• фрамуга – глухая верхняя часть оконной системы;
• импост – вертикальная планка. Неподвижный элемент, обеспечивает высокую жесткость переплета;
• средник – соединительный элемент, расположенный между створкой и фрамугой;
• фурнитура – дополнительные механизмы, позволяющие открывать окно, обеспечить режим микропроветривания;
• штапик – закрепитель, фиксирующий стекло в створке;
• уплотнитель – прокладки, гарантирующие плотное прилегание створки. Повышают звуко- и теплоизоляционные функции конструкции;
• дизайнерские элементы – отвечают за стилистику, имитируют переплет.

Назначение обвязки – разделение окон на обособленные сектора. Каждый из них может заполняться отдельными стеклами и стеклопакетами. Механизм гарантирует равномерное разделение нагрузки на контракцию оконной рамы, придает жесткость в проемах больших размеров.

Размеры

Размеры окон должны составлять примерно 1/5-1/8 площади пола для нормального освещения помещений. Если дом располагается в тени, окна могут быть размером больше, на яркой солнечной стороне размер окон можно уменьшить. Позволяет делать окна максимально высокими — эту улучшает освещенность здания.

Планирование высоты окон проводится с учетом теплотехнических характеристик всего здания. Если в жилом помещении установлена водяная система отопления (батареи), то подоконник — самая низкая часть окна должен возвышаться над уровнем пола на 0,7—0,9 м. Самая же высокая часть окна должна отстоять от потолка на 15—25 см, для того чтобы удобно было разместить карнизы.

Все здание должно иметь окна примерно одинаковой величины, это обеспечит оптимальные эстетические качества здания снаружи. Разумеется, бывают исключения, связанные с индивидуальным архитектурным замыслом, и ассиметричные особенности могут быть обусловлены нестандартной конструкцией самого дома и комнат в нем.

Оконный блок по ширине лучше всего планировать в диапазоне от полуметра до 2,5 метров, одна створка по ширине не должна превышать 70 см. Форточка, как правило, размещается в верхней части переплета, над полом. Обычно форточка возвышается на 1,7—1,8 м, так, чтобы человеку среднего роста удобно было достать до нее рукой, открыть и закрыть. Размеры форточки планируются в зависимости от площади окна в целом. Чаще всего форточку по размерам делают от 30 см до полуметра.

Вставка стекла с помощью штапиков

Вставить стекла в оконный переплет можно с помощью штапиков — деревянных реек различной формы, которые вставляют в фальц для закрепления стекла. Стекла также вставляют в проолифленные и окрашенные сухие фальцы без замазки, на постельную замазку с закреплением сухими штапиками или на постельную замазку со штапиками, обмазанными замазкой. Перед покраской древесину необходимо проолифить. Благодаря этому слой краски, нанесенный на покрытый олифой переплет, будет долговечным. В противном случае нанесенная непосредственно на древесину переплета краска начнет отходить через 12 года.

Рис. 3. Вставка стекла на штапиках:
1 – стекло; 2 – замазка; 3 – штапик; 4 – шуруп; 5 – переплет.

При первом из перечисленных способов — вставке насухо — оконное стекло укладывают в фальцы, накладывают штапики и крепят их к фальцам гвоздями или шурупами через 2530 см друг от друга. Этот очень простой способ не обеспечивает хорошей герметичности окон и поэтому рекомендуется только для окон во внутренних стенах (например, выходящее из комнату на веранду окно).

Более совершенным является крепление стекла на постельной замазке. Для этого на фальце устраивают постель из мягкой замазки, кладут на нее стекло, прижимают, выдавливая излишки замазки. Затем устанавливают штапики и, прижав к стеклу, прибивают их к фальцу гвоздями или шурупами через 2530 см друг от друга таким образом, чтобы они не доходили до стекла на 35 мм.

Наиболее совершенным способом, обеспечивающим хорошую герметичность, является вставка стекла на постельной замазке с обмазкой штапиков. При этом стекло устанавливают в фальц на постель, как в предыдущем случае, а затем вставляют штапики с замазкой со стороны стекла и со стороны фальца.

Возможна установка стекла в переплет на штапиках с эластичными покладками. Размеры прокладок выбирают так, чтобы они были на одном уровне или на 1 мм ниже кромок бруска переплета или штапика.

Рис. 4. Вставка стекла на резиновой прокладке:
1 – резиновая прокладка; 2 – стекло; 3 – штапик; 4 – шуруп; 5 – переплет.

При устройстве стекол на штапиках с резиновыми прокладками размер остекления выбирают таким, чтобы зазор между стеклом и фальцем был не менее 3 мм.

Особое внимание следует обратить на установку прокладок по углам остекления, где возможно образование складок. Для предупреждения образования морщин в прокладках делают вырезы треугольной формы

Стыкуют прокладки и резиновые ленты встык или склеивают. Шов лучше располагать на боковой или верхней стороне переплета. Установив прокладку на стекло, его вставляют в фальцы и закрепляют штапиками, выступающую часть прокладки срезают. Недостаток этого способа закрепления состоит в том, что со временем под действием ультрафиолета и атмосферных осадков происходит старение материала прокладок, они теряют упругость, повышая воздухопроницаемость окна.
