Дровокол винтовой своими руками

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.


Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

  • простоту конструкции;
  • возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
  • высокую производительность оборудования;
  • низкую стоимость установки;
  • эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Какие виды дровоколов бывают по принципу их функционирования

Классифицируют установки на виды в зависимости от такого параметра, как тип используемого механизма ножа и способ привода его в действие. Прежде чем купить подходящий вариант оборудования или приступать к его изготовлению, необходимо определить конструктивные отличия, а также наличие соответствующих преимуществ и недостатков.

По типу исполнения рабочих элементов на дровоколах они бывают:

ножевые или гильотинные — они состоят из конусной формы ножа, который осуществляет раскалывание бревен, врезаясь в них. Такие устройства отличаются повышенной безопасностью, так как они не вращаются. Их главный недостаток в том, что со временем нуждаются в заточке режущей кромки. Имеется и преимущество у ножевых устройств — возможность осуществления раскалывания древесины в необходимом месте и на нужное количество поленцев;
винтовые — рабочий орган представлен в виде конусообразного элемента — бура, который имеет режущие спиральные грани, посредством которых он ввинчивается в древесину, и раскалывает или разрывает ее на части. Отличаются повышенной эффективностью, но при этом обладают низкими показателями безопасности

Важно внимательно контролировать процесс, особенно когда бревна подаются в вращающемуся клинку вручную. Невозможно предсказать насколько частей будет расколота заготовка при использовании таковых колунов, что иногда является недостатком (почему иногда, так как чем на большее количество поленцев будет разорвано бревно с первого раза, тем лучше, но иногда необходимо получить не слишком мелкие заготовки).

Важно также учитывать, что винтовые колуны практически не нуждаются в заточке режущих кромок, поэтому характеризуются большим эксплуатационным ресурсом. Выбор подходящего варианта следует осуществлять на основании эксплуатационных особенностей

К примеру, если важно получать поленца одинакового размера, то предпочтение следует отдавать установкам ножевого типа.

Еще дровокольные станки подразделяются на виды по такому признаку, как способ приведения режущей части в действие. Если с установками винтового типа все понятно (у них рабочий элемент вращается по оси), то с устройствами ножевого варианта исполнения не все так однозначно. Они делятся на следующие разновидности:

  1. Нож неподвижен — установки, в которых сжатие бревна происходит за счет перемещения опорной пятки. Пятка воздействует на заготовку, прижимая ее к ножевому элементу, тем самым производя раскалывание древесины. Преимуществом таковых установок является повышенная степень безопасности, так как нож является всегда неподвижным. Еще установки отличаются простотой конструкции, что положительно отражается на их стоимости. Когда режущая кромка притупляется, нож можно снять и заточить или вовсе заменить на другой, что занимает не более 5 минут времени.
  2. С подвижными ножами — отличаются от предыдущего варианта тем, что в движение приводится не опорная часть, а режущий элемент. Преимущества таковых установок в том, что можно производить более точные действия по раскалыванию бревен. Однако установки считаются менее безопасными, так как в ходе движения ножа под его режущую кромку могут попасть пальцы, что приведет к неблагоприятным последствиям. Кроме того, так как нож насажен на шток гидроцилиндра, это усложняет не только конструкцию, но и особенности проведения работ по его снятию для замены или заточки.

Немаловажно также отметить, что установки делятся по способу расположения заготовок. Станки бывают с вертикальной и горизонтальной установкой бревен, что влияет на удобство их эксплуатации

Большинство современных моделей имеют горизонтальную загрузку заготовок, а вертикальный тип используется зачастую при работе с длинными бревнами.

Это интересно! Нож на ножевых дровоколах может иметь разную конфигурацию исполнения. Самыми простыми являются изделия с одной кромкой, которые делят заготовки пополам. Для работы с большими бревнами, рационально использовать режущие элементы с двумя и более режущими кромками, которые имеют форму креста или звезды. Крестовые режут заготовку сразу на 4 части, а с лезвием в форме звезды на большее количество поленьев.

Использование других методов

Может возникнуть вопрос : “а почему бы просто не порезать дрова бензопилой”. Это хоть и вариант, но бензопила предназначена для другого. Её устройство не подразумевает точное и качественное исполнение обработки деревянных валунов. Суть вопроса в том , что с помощью бензопилы производят именно поперечное разрезание древесины, а твёрдые и тяжёлые поленья – это из другой области.

Вопрос того хорошо ли использовать тяжёлые молоты и толстые клинья подпадает под ту же категорию ответа. Производительность такого действия, в принципе гораздо выше, нежели у работы с использованием бензопилы, но, тем не менее эффективность данный способ показывает не столь великую и ваши дела, которые вы хотите исполнить помимо колки дров придётся отложить на потом. Потому что исполнение работы с колкой использованием молота и клиньев займёт слишком много времени у вас.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Требуемые для изготовления детали

В процессе создания установки по расколу дров не потребуется искать дорогостоящие детали. Большинство компонентов найдутся у многих умельцев в гараже или сарае. Ниже приведен список необходимых инструментов, деталей и узлов:

  • винтовой конус (можно купить или изготовить, ниже будет более подробно написано о нем);
  • вал;
  • шкивы разных диаметров;
  • цепь или ремень;
  • подшипники в корпусе;
  • металлические трубы или уголки для каркаса станины;
  • стальной лист для стола;
  • двигатель;
  • провода;
  • винты;
  • выключатель;
  • болт и гайки;
  • сварочный аппарат;
  • электродрель;
  • сверла по металлу;
  • болгарка;
  • рулетка;
  • маркер;
  • чертеж;
  • набор гаечных ключей.

С таким набором легко можно будет сконструировать и собрать простой дровокол. Если планируется сделать его мобильным, то стоит приготовить крепкие колесики, способные выдержать вес установки. Также рекомендуется покрыть конструкцию краской или эмалью для защиты от коррозии.

Самодельный дровокол

Используете ли вы при заготовке дров самодельные дровоколы?

ДаНет

Даже за простейшее ручное устройство магазин просит несколько тысяч рублей. Сэкономить можно, сделав колун для дров своими силами. Для наглядности стоит изучить видео с разными станками в работе.

Чертежи и изготовление реечного дровокола

Есть несколько вариаций, как сделать дровокол. Одна из них реечная конструкция. Она популярна, потому интернет предлагает много фото инструкций.

Для работы надо подготовить болгарку и сварочный аппарат. Редуктор делают из электромотора (минимум 2 кВт) и двух шкивов.

Основу приспособления надо делать из толстой стали. Она должна выдерживать нагрузку и вес крепящихся к ней составляющих – клина, редуктора и мотора.

Рабочий алгоритм зависит от подобранных материалов, схемы устройства. Основные шаги следующие:

  1. Острие выполните из листовой стали. Толщина минимум 10 мм, затачивать под прямым углом.
  2. Если предполагается работа с крупными бревнами, изготовьте составное лезвие. Толщина от 50 мм. Как усилитель можно использовать болванку из стали.
  3. Шестеренку ставьте на 5 см выше станины. До ножа должна оставаться двойная длина бревна.
  4. Выполните каретку, двигающуюся по станине, на высоте установленной шестеренки.
  5. На переднюю часть каретки закрепите толкатель. Это поперечная стальная пластина, толщина минимум 7 мм.
  6. Обеспечьте подвижность рейки шарниром, установив его на каретку.
  7. Движение каретки к редуктору обеспечивается возвратной пружиной. Крепите ее так, чтобы рейка поднималась выше шестеренки.
  8. Установите прижимной рычаг. При нажатии на него рейка должна прижиматься к шестеренке и двигаться вперед. Длину рейки делайте меньше промежутка между лезвием и подающей пластиной.

Чертежи гидравлического дровокола

Если планируется сделать гидравлический дровокол своими силами, надо определиться для какой древесины он будет применяться.

Со скоростью колуна 4 см/с и углом с вершиной 20° показатели следующие:

Порода дереваСреднее усилие в кН
Диаметр 200 мм300 мм400 мм
Береза162948
Вяз283965
Дуб243351
Ель111826
Клен181049
Липа346
Осина101726
Сосна81524

Показатели отличаются значительно. Если бревна сильно сучковатые, нагрузка увеличивается минимум вдвое.

Для гидравлического самодельного устройства надо подготовить:

  • движок электрический (можно на бензине), минимум 2 кВт;
  • блок управления;
  • насос;
  • бак для заливки масла (можно самодельный);
  • рукава высокого давления;
  • гидроцилиндр;
  • балка (металл), П-образная форма или двутавр №16;
  • листовая сталь, подготовить куски толщиной 5-20 мм;
  • металлический уголок, полка 30-40 мм.

Колун гидравлический своими силами делают по следующему алгоритму:

  1. Сделайте станину, используя П-образную балку или двутавр. Важный момент – ширина балки. С ее увеличением возрастает допустимая нагрузка, но усложняется передвижение конструкции. Усредненный показатель 10-15 см.
  2. Установите над балкой гидравлический цилиндр, высота 5-7 см.
  3. Шток завершите толкателем. Лучше использовать металл, толщина 7-10 мм.
  4. Для передвижения ножа по станине сделайте корпус.
  5. Чтобы нож фиксировался в разных положениях, внизу станины выполните 12-миллиметровые отверстия, шаг 50 мм. Аналогично добавьте 2 отверстия в корпусе лезвия, установите 2 болта, приварите их.

Остается замкнуть гидравлическую цепь.

https://youtube.com/watch?v=r1WaxbOLsSo

Обзор разницы между заводскими и самодельными дровоколами

Как уже было сказано выше, дровокол можно не только сделать своими руками, но и купить в готовой заводской сборе. Вся разница тут состоит, в основном, в цене. Например, гидравлический дровокол Engy Els-5030 с силой раскалывания примерно в 5 тонн обойдется вам где-то в 14-15 тысяч рублей. А модель помощнее, сила раскалывания которой составляет 12 тонн – 85-90 тысяч рублей. За такие деньги легко можно собрать пару дровоколов своими руками, видео выложив после этого в интернет.

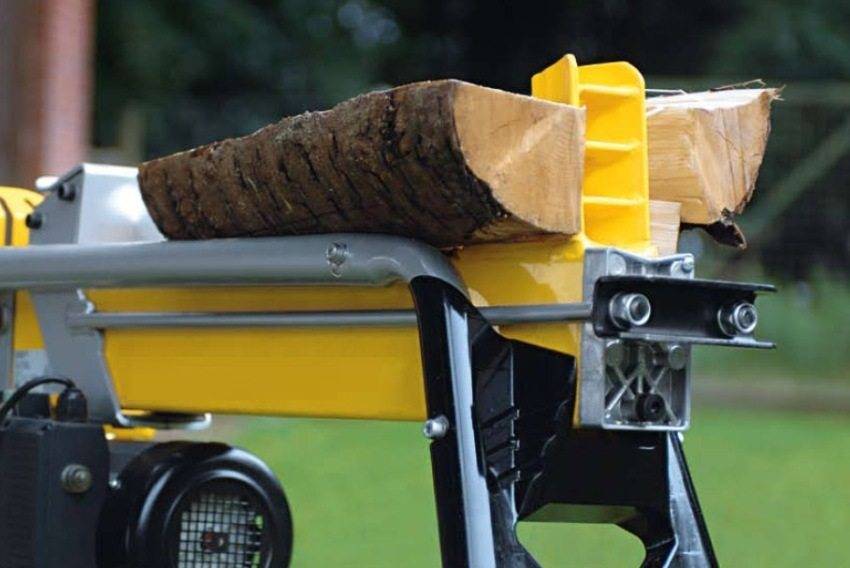

Принцип раскалывания бревна гидравлическим дровоколом

Основное преимущество дровоколов заводской сборки – это то, что вам не нужно тратить лишнее время и силы. Вы просто покупаете уже готовый механизм и пользуетесь им в свое удовольствие. С другой стороны, самодельная модель может быть настроена так, как вашей душе угодно. Вы можете установить какой угодно двигатель, любой тип передачи и настроить агрегат под любой размер дров. А обойдется самодельная модель в 2-3 раза дешевле, чем средняя заводская.

Что же касается внешнего вида, то здесь самодельные механизмы явно проигрывают заводской сборке, но ведь, когда речь идет об эффективности и производительности, внешний вид отступает на второй план.

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

По итогам, можно сказать, что самодельные модели дровоколов стоят гораздо дешевле заводских и отлично подходят для домашнего использования. Если же вам необходимо регулярно колоть дрова в промышленных масштабах, то тут лучше воспользоваться заводским дровоколом. Выбор типа двигателя, расположения бревен, вида колуна и прочих нюансов зависит исключительно от ваших персональных нужд и предпочтений. Кроме того, никто не мешает вам видоизменить уже существующую модель дровокола ручной сборки и представить на суд пользователей собственную оригинальную модель.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

  1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
  2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
  3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

  • мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
  • для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
  • частота вращения конусного винта — не более 500 об/мин;
  • станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
  • вал конуса устанавливается на подшипниковых опорах;
  • конус должен иметь упорную резьбу;
  • при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
  • во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Дровокол к мотоблоку: разнообразие конструкций, устройство и принцип их действия

Дровокол для мотоблока – разновидность активного навесного оборудования.

Его установка возможна лишь на агрегаты:

  • тяжелого мощностного класса – бензиновые и дизельные с потенциалом выше в 6,5 л.с. и выше;
  • с водяным охлаждением двигателя, исключающим перегрев и выход из строя;
  • с ременной передачей вала отбора мощности.

Дровоколы можно классифицировать по:

Принципу функционирования:

механические;

  • пружинные – содержат пружину, которая стоит на горизонтальной площадке и верхним краем упирается в рейку с самим колуном;
  • конусные – внешне напоминают вращающийся конус, который под нажимом человека вонзается в середину деревянного чурбака и раскалывает его на части;
  • винтовые – те же конусные дровоколы, но с нарезанной резьбой. Принцип их действия основан на том, что сначала сердцевина бревна как бы наматывается на заостренный винт, а уже потом – разрывается на дрова. В отличие от механических и пружинных дровоколов, которые не нуждаются в приводе от электромотора или двигателя внутреннего сгорания, повышают производительность труда и сокращают затраты времени и сил.
  • гидравлические – помимо силовой установки, металлических ножей, требуют наличия гидравлического цилиндра и масляного бака. Более затратные, чем выше рассмотренные группы. Но по мощностному потенциалу не имеют равных: справляются с наиболее твердой древесиной;

По способу перемещения в пространстве:

  • мобильные колуны – малогабаритные устройства, рассчитанные на выполнение малых объемов работ;
  • стационарные – неподвижные станки для заготовок дров в промышленных масштабах;

В зависимости от направления подачи чурбаков:

вертикальные или навесные дровоколы на мотоблок – режущий механизм подается сверху вниз;

горизонтальные – как правило содержат ровную площадку, на которой зафиксирована раскалывающая пика. Бревно подается горизонтально под нажимом человеческих рук;

смешанные – комбинированные устройства для многопозиционной лесозаготовки.

Устройство и принцип действия

Гидроколун семейства Горыныч имеет типичную для колуна с гидроприводом конструкцию, состоящую из:

  • основательной станины на колесах;
  • закаленного ножа из высококачественной стали;
  • толкателя, соединенного с гидроцилиндром;
  • гидросистемы;
  • силовой установки.

Дополнительный гидропривод управляет высотой крестообразного ножа, позволяя колоть чурки на 4 полена в один проход с возможностью быстрой регулировки размеров поленьев. Опционно дровокол купить можно с автомобильными колесами и прицепным устройством к фаркопу, что обеспечит максимальную мобильность дровокольному станку.

Процесс колки сведен к минимуму:

  • чурка горизонтально приставляется на станине к ножу;
  • рычагом гидрораспределителя приводится в действие гидроцилиндр, наталкивающий штоком чурку на лезвие колуна.

В зависимости от модели дровокола и длины чурок полный цикл работы дровокола занимает от 2 до 2.5 секунд (!), такой производительностью вряд ли похвастает, какой из других дровоколов. При определенных навыках указанная скорость позволяет в час колоть усилиями одного человека до 2 м³ дров и это не предел. Заявленный ресурс дровокола Горыныч составляет 10 тысяч кубов, однако на практике он работает значительно дольше, в крайнем случае, требует замены уплотнений гидравлики.

Дровокол Горыныс на бензиновом ДВС
