Навесное оборудование для мотоблока

Прицеп для мотоблока своими руками. Устройство

Конструкция образована рамой и кузовом. Самодельные прицепы для мотоблока своими руками подразумевают выполнение каркаса из металла. Если исходным материалом при получении рамного элемента будет взята древесина, то существует несколько отрицательный последствий при применении этого материала:

  •  из-за влажности дерева произойдет усадка, скручивание элементов, что приведет к частым ремонтам;
  •  срок службы очень мал, так как дерево подвергается воздействию сырости, насекомых, ультрафиолетовым лучам;
  •  прочность дерева при сгибании ограничивает грузоподъемность прицепа.

Проще применить для монтажа рамы профильные трубы. Они характеризуются хорошей жесткостью и отсутствием склонности к сжиманиям при воздействии силы тяжести. При употреблении болтов для скрепления обшивать будет проще. Материал для обшивки подбирается по желанию: железо, профнастил, доски.

Сцепка

Размеры прицепа для мотоблока своими руками подбираются согласно габаритам труб. Стандартная тележка потребует трубы размером 50(60)х30 (рама) и 25х25 (стойки). Швеллер подойдет №5. Для обшивки тележки подойдут разные материалы. Днище прицепа должно быть толще, чтобы исключить возникновение деформирующих реакций. Прочность конструкции обеспечивается верхней обвязкой стоек.В качестве оси для колес употребляется основание металлической природы или бывшая в употреблении на какой-нибудь технике балка. Наименьший диаметр оси равняется 3 см. Надо смонтировать уголочные и косыночные зоны для укрепления опоры.Колесами тележки могут служить колеса от Жигулей или мотоцикла. Употребление колес мотоциклетной коляски СЗД поспособствует получению ступицы для прицепа мотоблока.Ступичная составляющая закрепляется при помощи прессованием. Ее конец растачивается и помещается на осевой отрезок, чтобы отсутствовало перекашивание.Крепление прицепа к мотоблоку обеспечивается сцепкой. Простым исполнением считается метод «труба в трубе». Гнутая труба служит основой. К ней присоединяется небольшой отрезок трубы при сваривании. Потом устанавливается соединяющий шкворень. На другой стороне изогнутой части устанавливается отрезок трубы и шкворень. Описанная сцепка для мотоблока своими руками способствует надежности скрепления и подвижности при поворотах.

Мотоблок Нева и навесное оборудование к нему: уход и техника безопасности

Независимо от того, какой моделью мотоблока вы пользуетесь, она нуждается в регулярном уходе и ремонте для максимально длительного срока службы. В первую очередь в регулярной диагностике и чистке нуждается двигатель агрегата. Наиболее быстро изнашивающаяся здесь деталь – воздушный фильтр. Его нужно прочищать после каждых 25 часов использования мотоблока, а патрон в нем менять каждые 100 часов. Если работа проводится в особо пыльных условиях, то делать это необходимо чаще.

Мотоблок Нева прост в использовании, однако нуждается в регулярном уходе

Также в регулярной чистке нуждаются ребра охлаждения мотора и сетка на входе в вентилятор воздушного охлаждения. Перед их чисткой мотоблок обязательно нужно заглушить. Кроме этого, каждый день проверяйте уровень масла и полностью заменяйте его через каждые 25 часов работы. Замену нужно осуществлять при прогретом двигателе.

Перед работой с мотоблоком убедитесь в том, что знаете назначение всех его элементов управления, отрегулируйте высоту рулевых рукояток по своему росту, отключите силовой привод от двигателя. Внимательно следите за состоянием колес механизма, пониженное давление в них может привести к пробуксовке и существенному снижению маневренности и эффективности работы агрегата.

Если вы являетесь владельцем большого земельного участка, то вам определенно стоит купить мотоблок Нева. Цены на различные модели этого агрегата относительно невысокие, а разница между использованием мотоблока и ручным трудом почувствуется сразу же.

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

  • сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
  • транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
  • пара дополнительных колес.

Статья по теме:

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

  1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
  2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
  3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Варианты навесного оборудования для мотоблока Нева

К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:

  • плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
  • окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;

Навесное оборудование для мотоблока Нева — окучник и плуг

  • картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
  • грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
  • телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
  • косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;

Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания

  • картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
  • оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
  • грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
  • снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.

Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка

Распространенные типы оборудования – изучаем характеристики и конструкцию

Перед тем, как выбрать плуг для мотоблока, потребуется изучить типы и характеристики инвентаря

Как правило, покупателю приходится обращать свое внимание на оборудование трех основных видов:

  • Однокорпусные;
  • Реверсивные;
  • Роторные агрегаты.

Прежде, чем определиться, какой лучше из предложенных вариантов, необходимо ознакомиться с характеристиками различных типов.

Инвентарь однокорпусного типа

Однокорпусное оборудование оснащается одним лемехом, из-за чего оно считается самым простым.

При желании сделать плуг для мотоблока своими руками стоит выбирать именно этот прототип. Для этого существует множество схем, отличающихся навесками и другими деталями, поэтому каждый желающий может выбрать для себя наиболее подходящий чертеж.

Принцип работы реверсивного плуга

Оборотный, или реверсивный плуг, относится к более сложному двухкорпусному оборудованию.

Он оснащается загнутым пером в верхней части корпуса. За счет этого при обработке слой грунта переворачивается, что дает возможность использовать его на участках с твердой землей. Такой плуг поддается разборке с целью заточки ножа или модернизации.

Этот своего рода универсальный плуг для мотоблока отличается от обычных агрегатов тем, что снабжается лемехом, который переворачивается в земле в одну сторону. Благодаря этому он обрабатывает участок в несколько раз быстрее. Сцепка для плуга стандартная, из-за чего почва обрабатывается гораздо эффективнее.

Плуг имеет 3 плоскости: горизонтальную нижнюю, вертикальную боковую полозку и передний отвальный механизм.
Чтобы приобрести качественный плуг этого типа, обязательно изучите советы специалистов:

Нижняя горизонтальная полозка агрегата с демонтированным отвалом и лемехом, помещенным на стол, должна совпадать с поверхностью стола;

Нижний край лемеха, предназначенный для резки, можно устанавливать на 2 см ниже горизонтального ползка;

Положение бокового края отвала и бокового края лемеха должно проходить по прямой линии. При этом сами элементы должны находиться на 1 см за пределами боковой вертикальной полозки:

  • Поверхности закрепленных лемеха и плуга составляют угол в 15–20 °;
  • Рабочая часть лемеха своей передней частью примыкает к корпусу отвала без видимых зазоров;
  • Крепежи должны отсутствовать, а поверхность элементов должна быть заполированными.

Внимательно изучив описание всех типов плугов, новичку будет гораздо проще определиться с наиболее подходящим для него вариантом. Далее рассмотрим, как изготовить самодельный плуг для мотоблока.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже.
Для его изобретения понадобится сделать (обозначения согласно чертежа):

  • лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
  • сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
  • боковую часть стойки (б);
  • пластину для распорки (в);
  • основание изделия (г);
  • уголок (д);
  • стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист.
Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива.
На предложенном чертеже он выделен желтым цветом.

Снегоуборщики для мотоблока Нева: типы и особенности

Различают такие варианты снегоуборщиков для мотоблока Нева МБ 2 и других моделей, как навес, отвал и щетка. Навес позволяет имитировать работу снегоуборочной машины и убирать даже лежалый снег. Отвал отличает от него тем, что позволяет убирать меньший слой снега на ширине примерно в 1 метр, в то время как навес охватывает примерно 60 см. Роторная щетка предназначена для уборки свежевыпавшего снега, который еще не успел слежаться. Единственный существенный недостаток роторной щетки – это ее большой вес, так что будьте готовы к снижению маневренности агрегата при ее установке.

Мотоблок Нева, благодаря навесному оборудованию для чистки снега, эффективен даже зимой

Снегоуборочные насадки своими руками

Недостатком всех вариантов зимних насадок является довольно высокая стоимость снегоуборщиков для мотоблоков Нева. Купить такое оборудование может позволить себе далеко не каждый, однако с этой проблемой можно справиться, если есть необходимые навыки и инструменты.

Самый простой вариант самодельного снегоуборщика для мотоблока Нева МБ 2 и других моделей – это отвал бульдозерного типа. Для его создания вам понадобится специальный адаптер, который крепится к агрегату и металлический лист с заостренной кромкой, который будет выполнять роль снегоуборочного ножа. Все части конструкции вырезаются из стали и соединяются между собой при помощи штанг и кронштейнов.

Второй, чуть более сложный вариант, это роторная насадка. Она делается из трубы, в которую выбрасывается снег, короба, редуктора, вала и шнека. Для изготовления такой насадки вам понадобится сварочный аппарат, а также детальные инструкции, которые можно в большом количестве найти в интернете.

Насадки для уборки снега можно изготовить самостоятельно или приобрести в специализированных магазинах

Третий тип снегоуборочного оборудования для мотоблока Нева – это отбрасыватель снега, работающий по принципу вентилятора. Это конструкция является довольно сложной, поэтому для ее создания рекомендуется найти инструкцию или видео. Мотоблоки Нева с вентиляторной насадкой предназначена для работы с мягким, еще не слежавшимся снегом.

Самый сложный вариант снегоуборочной насадки, которую вы можете изготовить своими руками, это шнеково-вентиляторный. Он отлично справляется со слежавшимся и обледеневшим снегом, а также способен охватывать большую площадь, однако для его изготовления вам понадобятся специализированные знания и инструменты.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

  • оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
  • однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
  • поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

  • Ширина обработки – 20 см;
  • Глубина вспашки – 20 см;
  • Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

  • плугом «Крот» (1-корпусный), весом 8,5 кг;
  • 2-оборотным с 15 кг весом и обработкой на 20 см;
  • однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

  • универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
  • П1-20/3, меньше размерами предыдущего;
  • оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

  • маловесность;
  • простота транспортировки;
  • крепление обычной сцепкой;
  • ширина колеи 30 см;
  • регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Как отрегулировать плуг на мотоблоке?

Регулировка – чрезвычайно важный момент, от которого зависит работоспособность не только самодельного или заводского плуга, но и мотоблока.

Чтобы правильно настроить плуг на мотоблок, необходимо обратить внимание на три ключевых параметра:

  • ширину;
  • глубину вспашки;
  • наклон.

Ход работ:

  1. по краям выставить ширину, для чего край не должен сместиться выше или ниже зацепа для почвы;
  2. устойчиво расположить мотоблок на подставках, чтобы выставить требуемую для вспашки глубину. Нужно помнить, что она варьирует по сезонам года (зимой до 0,25 м, а весной около 0,2 м);
  3. отрегулировать крепление плуга к мотоблоку;
  4. сделать болтовые крепления так, чтобы задняя часть плуга находилась в одной плоскости с почвой;
  5. снять мотоблок с подставки.

Настройка считается завершенной, если руль располагается на уровне пояса работающего.

Дисковый плуг своими руками

Дисковый плуг на мотоблок или плуг-окучник – специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Закладывает борозды для посадки картофеля, свеклы, сельдерея, и окучивает их.

Ниже представлена схема и чертеж окучникаВ его строении выделяют:

  • 2 – диски;
  • 3 – кулак;
  • 4 – кронштейн;
  • 5 – ось;
  • 6 – скребок;
  • 7 – ведущая балка;
  • 8 – стяжка;
  • 9 – ручка.

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а  затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

Особенности мотоблока Нева МБ-23С-9.0 с двигателем Subaru EX27 9 л.с: видео использования

Среди всех вариантов двигателей для мотоблоков Нева, Субару 9 л.с. является самым тяжелым и мощным. Модель с таким двигателем отлично подходит для решения самого широкого спектра задач и может использоваться независимо от времени года.

Отличительной особенностью двигателя для мотоблока Нева Субару на 9 лошадиных сил является возможность использования любых типов навесного оборудования. Кроме того, модель МБ-23 характеризуется усиленной конструкцией редуктора, на который можно установить по дополнительной фрезе с каждой стороны. Это позволяет зараз обрабатывать участок земли шириной до 170 см.

Также существует еще несколько причин приобретения такой модели. Если вы решите купить мотоблок Нева Субару EX27, то вы значительно сэкономите на топливе для агрегата. А специальное балансировочное устройство эффективно подавляет вибрации и снижает шум при работе. Запускается модель одинаково легко как при плюсовой температуре, так и в мороз.

Особенности

Навесное оборудование для моделей Нева МБ-2 особенно не отличается от оборудования для базовых моделей. В любом случае базовое оборудование намного проще переделать для этих моделей мотоблока, чем механизмы от других брендов.

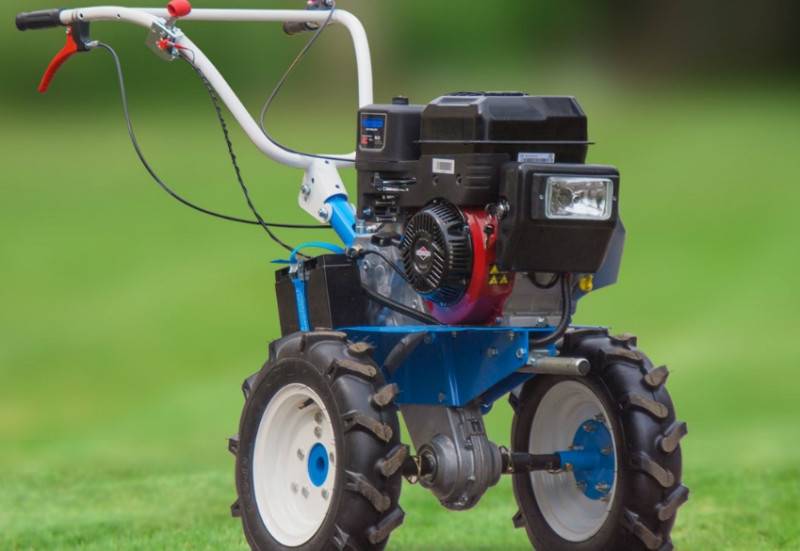

Мотоблок Нева МБ-2

Поэтому, приобретая навесное оборудование для мотоблоков Нева МБ 2, можно купить любое оборудование подходящее к мотоблокам этого бренда.

Многие виды оборудования можно переделать для Невы из оборудования для мотоблоков других брендов. А некоторые агрегаты можно сделать своими руками.

Самодельное навесное оборудование для мотоблока Нева можно сделать буквально из подручных материалов, которые ест в любом фермерском хозяйстве или на дачном участке: обрезков труб, прутьев, обрезков металлического листа. Основное, что может потребоваться для работы – сварочный аппарат.

Например, как сделать грабли. Косилку к мотоблоку можно купить, но после скоса травы, она останется лежать на участке. Убрать траву можно вручную, а можно за пару тройку часов сделать грабли для мотоблока. Для изготовления граблей потребуется сварочный аппарат, металлическая труба и прутья в форме полуколец.


Самодельные грабли

Прутья привариваются по всей длине трубы.

Также, особой сложности не представляет изготовление простейшей картофелекопалки. Самая простая самодельная картофелекопалка похожа внешне на окучник. Её принцип действия несложен: она устанавливается сзади мотоблока и, заглубляясь до 18 см, подрывает картофельный ряд ножом-лопатой.

Грунт просыпается через проволочные пруты приваренные сзади, а картошка остается на поверхности грунта.

Для её изготовления из металлического листа толщиной 0,3 см следует вырезать заготовку лопаты-ножа, сразу обточив острые углы, чтобы при работе не повреждать клубни. Затем заготовка сгибается таким образом, чтобы получилась форма ковшовой лопаты.

К ней привариваются прутья диаметром 0,8 см через каждые 2-3 см, длиной до 40 см. Дальше берем стальную полосу толщиной 0,1 см и из неё изготавливаем Т-образный держатель копалки с крепежными отверстиями, чтобы регулировать глубину копания. Держатель снизу привариваем к лопате-ножу, а сверху к лучу.

Используя навесное оборудование, мотоблок можно превратить в универсальное устройство. Любые виды навесного оборудования, которые сейчас можно найти в продаже, позволяют использовать мотоблок для самых несвойственных, на первый взгляд, целей – например, уборки снега зимой.

Для уменьшения затрат всегда можно сделать навесное оборудование своими руками. Для этого достаточно только найти чертежи в интернете.

Также стоит заметить, что существует огромное количество  электрических газонокосилок. Чтоб вы смогли узнать какая электрическая самоходная газонокосилка лучше, мы сделали для вас обзор лучших производителей. И написали статью про лучшие газонокосилки бензиновые самоходные рейтинг 2017го года.

Бензиновые и дизельные мотоблоки Нева: особенности, типы и преимущества

Под торговой маркой «Мототехника Нева» производится большое количество мотоблоков, различающихся между собой эксплуатационными характеристиками. Вы можете подобрать для себя модель, которая будет идеально подходить вашим требованиям. Рассмотрим популярные модели мотоблоков.

Мотоблоки Нева способны значительно облегчить работу на земле

МБ-Компакт – применяется для обработки небольших по площади участков, характеризуется компактными габаритами и простотой в управлении. Мощность двигателя МБ-Компакт составляет 6,5 л.с, а конструкция модели позволяет устанавливать на нее различное навесное оборудование. Работает модель на 2-х передних и одной обратной передаче, которые переключатся простым поворотом рычага. Опорное колесо в базовый комплект не входит, однако его можно без проблем установить своими руками.

МБ-1 – отличается от предыдущей модели увеличенным количеством передач, тут их 3. Агрегат предназначен для работы со среднетяжелыми грунтами и может использоваться в качестве транспортного средства, а также для уборки снега, листьев и различных типов загрязнений. Мощность двигателя для мотоблока Нева МБ-1 составляет 6,5 л.с.

МБ-2 – оснащен двигателем от японской компании Honda с мощностью 5,8 л.с. Преимущество мотоблока Нева с двигателем Хонда состоит в том, что количество передач, которое в базовой модели равно трем, можно удвоить простой перестановкой ремня в двигателе. Также вы можете установить различные типы навесного оборудования для мотоблока Нева МБ 2, что позволит использовать его в качестве уборочной техники. По сравнению с другими моделями, колеса МБ-2 характеризуются увеличенным диаметром, благодаря чему повышается проходимость.

Мотоблок Нева МБ-2 имеет высокую проходимость, поэтому его удобно использовать на больших участках

МБ-23 – самая мощная модель в линейке, оснащенная двигателем мощностью в 10 л.с, что делает ее отличным выбором для осуществления длительных и тяжелых работ, в том числе вспахивания непаханого грунта. Кроме того, модель отличается высокой маневренностью благодаря функции разобщения колес. Данную модель мотоблока можно переделать в транспортное средство, а также присоединить прицеп и использовать в качестве трактора.

МБ-23СД – оснащен дизельным двигателем от компании Subaru мощностью 4,8 л.с. Отличается низкой пахотной скоростью, благодаря чему может эффективно обрабатывать даже промерзшую землю. Так же как и в других моделях на мотоблок Нева с двигателем Субару возможна установка навесного оборудования.

Независимо от модели, все мотоблоки Нева характеризуются следующими преимуществами:

  • импортные двигатели с высоким КПД, позволяющие эффективно обрабатывать почву;
  • возможность установки разнообразного навесного оборудования и приставок к мотоблоку Нева, значительно расширяющих его функционал;
  • простота в эксплуатации и уходе. Для работы с мотоблоком вам не понадобятся особые навыки, достаточно будет просто прочитать инструкцию;
  • простая система переключения передач, благодаря которой можно устанавливать оптимальную скорость для выполнения отдельных типов работ.

Мотоблоки серии Нева широко используются для посадки картофеля

Классификация по наличию отвала и принципу монтажа

Существует ряд других факторов, по которым классифицируются инвентарь для мотоблока.

  • В зависимости от наличия отвала, агрегаты делятся на отвальные и безотвальные. Наибольшей популярностью среди владельцев дачных участков пользуются плуги первого типа.
  • По методам вспашки – на бороздные, оставляющие борозды и гладко пашущие. Бороздные плуги применяются при обработке грунта в свал. Модели, оставляющие борозды используются для обработки вразвал.
  • В зависимости от конструкции рабочих элементов, различаются лущильные, оборотные лемешные и дисковые плуги для мотоблока. Первый тип используется с целью лущения почвы на глу0бине до 10 см. Второй предназначен для создания ровных борозд с целью дальнейшей посадки. Третий тип применяется для лущения «тяжелых» грунтов с высокими сорняками.

Определяясь с подходящей моделью, крайне важно учесть возможность регулировки плуга мотоблока. Нередко при обработке земли требуется изменить уровень глубины нарезания или угол его наклона

Внесение изменений в большинстве случаев поможет улучшить эффективность вспашки.

Эффективным, и, при этом, достаточно экономичным оборудованием для работы на небольших участках, считается электрический плуг, обладающей большей тягой по сравнению с мотоблоками.

Установка плуга на мотоблок: пошаговые действия

До того, как прицепить плуг к мотоблоку и начать настраивать его, сам тягловый агрегат должен пройти ряд подготовительных процедур. Они сводятся к:

  • транспортировке мотоблока туда, где он будет использоваться;
  • демонтажу колесного хода, который заменяется грунтозацепами. В противном случае техника начнет пробуксовывать и может застрять.

После осуществления этих требований можно начинать установку плуга.

Она подразумевает:

  1. крепление плуга на сцепке мотоблока гайками, что позволит в будущем самостоятельно задавать его рабочие параметры;
  2. подготовить два крепящих штыря, которыми присоединить сцепки и плуг к серьге.

На этом задача по установке плуга заканчивается и можно приступать к следующей.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Один из примеров устройства регулируемого дискового окучника

Кроме тарельчатых дисков потребуются:

  • две стойки из стальной полосы;
  • два подшипника качения;
  • болты для крепления стоек к раме и регулировки поворотных секторов;
  • поперечина из профильной трубы;
  • Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Навесное оборудование для мотоблоков своими руками чертежи. Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. Прежде всего, в него входят:

  • бороны и плуги;
  • косилки и грабли;
  • картофелесажалки и картофелекопалки;
  • почвофрезы и пропольники;
  • снегоуборщики и дровоколы ;
  • сеялки и отвалы;
  • опрыскиватели и насосы.

Настолько большой выбор навесных агрегатов никогда не входит в комплект поставки мотоблока Нева. Тяжело себе представить, сколько средств необходимо для приобретения всех нужных для подсобного хозяйства дополнительных устройств. А также необходимо помнить о том, что полностью универсальных мотоблоков практически не выпускается. Другими словами, агрегаты, подходящие к определенной модели, очень редко устанавливаются на другой мотоблок. Иногда изготовители заранее предусматривают дополнительные возможности для усовершенствования своей техники, что делается за счет применения дополнительных навесных узлов. К ним относятся:

  • утяжелители;
  • ходоуменьшители;
  • дополнительные ступицы;
  • адаптеры;
  • грунтозацепы ;
  • транспортировочные тележки;
  • упорные рычаги;
  • сцепки.

Совершенно любое подобное оборудование можно изготовить своими руками или позаимствовать от других мотоблоков и переделать. Главное, необходимо убедиться в их совместимости. Максимальная мощность мотора, метод подключения, размеры и массу, чертежи, предельные нагрузки и другие показатели стоит учесть при разработке оборудования. В противном случае можно потерять средства и потраченный труд.

Как сделать своими руками

Если у вас нет дополнительных денежных средств для приобретения навесного оборудования, то вполне возможно сделать все самостоятельно. О том как выглядит Т 70с, можно увидеть из статьи.

Если вам необходим плуг, то сделать его можно, используя старые конные плуги. Конечно, размеры будут немного отличаться, однако такие приспособления также отличаются своей эффективной работой.

На видео – навесное оборудование на мтз 82 своими руками:

Для производства поперечных граблей для сена можно использовать грабли и угольщик заводского типа. Их прикрепить к раме. К поперченной трубе приварены ступица и колеса. Посредине установлен швеллер, а на нем гидроцилиндр. Именно он и будет производить подъем и опускание граблей.

О том как выглядит модель Челленджер, указано в данной ссылке.

Навесное оборудование – это необходимая в хозяйстве вещь. Чтобы трактор смог полноценно выполнять поставленные перед ним задачи, необходимо максимально комфортно организовать весь процесс работ. Порой, чтобы справиться с возникшей проблемой и используют навесное оборудование различного типа. Кроме этого, совсем не обязательно его приобретать, ведь сегодня все можно сделать своими руками, используя подручные средства. В других наших статьях вы можете ознакомится с самоходным опрыскивателем.

А какое навесное оборудование для МТЗ 82 используете вы?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
