Как провести свет на балкон, монтаж электричества на балконе
Многие типовые проекты современных домов не предполагают энергоснабжение лоджий. Да и в советские времена свет на балконе не планировался. Это пространство, в большинстве случаев, выполняло функцию склада. Здесь граждане хранили ненужные вещи. Однако это уже уходит в прошлое. Недостаток жилой площади заставляет хозяев таких квартир застеклить балконное пространство, утеплить его и превратить в полноценную полезную площадь.
На балконе можно соорудить:
- Детскую комнату;
- Небольшой спортзал;
- Библиотеку;
- Мастерскую;
- Рабочий кабинет;
- «Зимний сад» и т.д.
Существует множество дизайнерских решений, позволяющих переоборудовать открытые площадки. Однако без света тут не обойтись. Конечно, есть самый простой способ. Можно вонзить штепсель в розетку смежной комнаты и протянуть удлинитель на балкон. И не надо ничего делать, но будет ли так удобно? Поэтому проводка является актуальным вопросом. Посмотрим, как провести электричество на балкон. Мы разберем разные нюансы до осуществления проводки, узнаем её виды и способы монтажа, затронем тему подбора светильников.
Как правильно провести электропроводку на балкон?
Поэтому и распределительную коробку устанавливайте в комнате.
Проводим на балкон свет
- Пробиваете отверстие в стене буром по бетону. Буром нужно сверить стену, его длина должна соответствовать толщине стенки. Диаметр его должен быть одинаковым или даже больше диаметра гофротрубы, куда вы будете пропускать кабель.
Прокладываете электрический кабель. Протяните кабель через пробитое в стене отверстие и закрепляете его на стене дома, граничащей с отапливаемым помещением при помощи гофротрубы из ПВХ пластика. Постарайтесь, чтобы гофротруба не контактировала с утеплителем.
Проводите прокладку кабеля из квартиры к электрощитку или к ближайшей распределительной коробке. На следующем этапе работы проводите электрокабель на балконе до необходимых мест расположения светильников. После этого выполняете крепление электрических коробов, выключателей, розеток, потолочных точечных светильников и бра. Все работы заканчиваются подключением электричества. Все это выполняется после обшивки и утепления балкона, так как вы сможете под обшивкой спрятать электропроводку и не испортить проводами внешний вид балкона.
Подготовка к работе
Все-таки балкон/лоджия — это место особое. Там повышенная влажность, температурный режим, отличный от того, что в квартире и так далее. Вообще, в большинстве домов, построенных еще по советским проектам (а тем более тех, что были построены еще в начале XX века или даже раньше — в XVIII–XIX) — конструкция балкона не предусматривает проведение туда электрической проводки. А таких домов осталось довольно много.
И если вам посчастливилось жить в подобном сооружении, то, скорее всего, ваш дом является памятником архитектуры. Это значит, что некоторые работы проводить там запрещено законом. Этот вопрос нельзя оставлять без внимания, иначе может последовать административная ответственность за такие вольности в отношении культурного наследия прошлых веков.

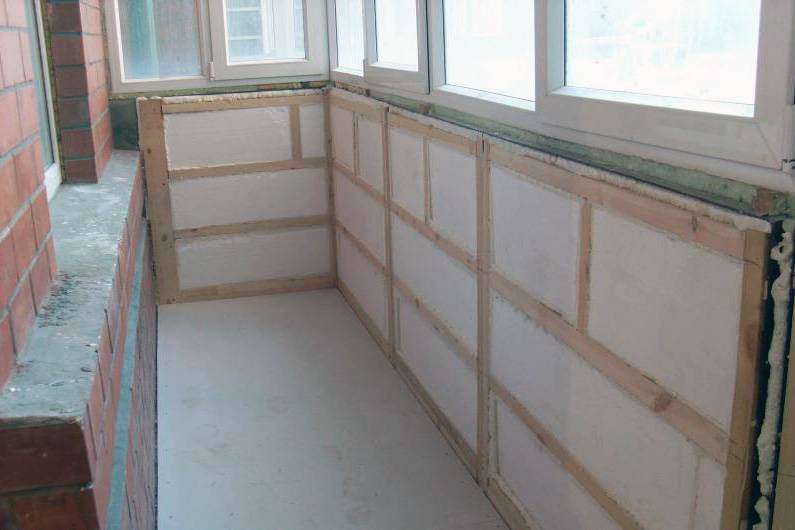

Освещение, как правило, проводится на этапе утепления — уже после остекления стеклопакетами, но, само собой разумеется, перед финишной отделкой стен. Вот, через какие этапы предстоит пройти, чтобы приступить к проведению электричества на балкон:
Определить, возможно ли вообще подключить дополнительный потребитель энергии к существующей электросети. Ведь подключаться туда, куда уже подключены другие мощные, потребители — не корректно. Другими словами, следует проверить общее состояние электропроводки — наличие оголенных участков или перекручиваний — категорически недопустимо. Также нужно убедиться в том, что электрическая защита в распределительном щитке линии подключения работает исправно и рассчитать общую нагрузку на линию (с учетом добавленных источников), чтобы убедиться, что допустимые нормы не будут превышены. Потому здесь прибегните к помощи профессионального электромонтера, так как в системах дома, построенного до 1980-х годов разобраться действительно сложно неопытному в этом деле человеку.
Подготовить комплектующие. Суть в том, что в данном помещении, как правило, показатель влажности выше, чем в остальной квартире. Потому электроаппараты стоит выбирать такие, у которых показатель IP⩽ Также не следует забывать и о допустимом уровне нагрузки на провод. Не стоит упускать из внимания и параметры самой электрической сети (2-х/3-х проводная). Для балкона/лоджии, конечно, больше подойдет именно 3-х проводная схема (с заземлением).
Разметка мест будущего расположения электрических приборов. Здесь нужно руководствоваться, пожалуй, двумя важными факторами: во-первых, —максимальная защита от воздействия влаги (то есть, прокладывать провод и размещать, скажем, лампочку в том месте, куда 100% не попадет влага). Во-вторых, — удобство и функциональность. Осветительные приборы, розетки, выключатели должны находиться в тех местах, чтобы ими было удобно пользоваться. На балконах часто устанавливают комбинированные с розетками выключатели
Это довольно удобно, поэтому не обходите вниманием это простое, но облегчающее жизнь приспособление.
С подготовкой мы разобрались. Теперь — сугубо рабочие моменты. В следующем разделе мы рассмотрим, как правильно и безопасно выполнить работу по монтажу электропроводки на лоджии/балконе.
Приступаем к монтажу проводки
Как я уже говорил, если прокладывается электрика на балконе своими руками, то можно пойти двумя путями. Каждый из них по-своему хорош, лично я использовал смешанный вариант, но об этом позже, а сейчас нам нужно откуда-то запитаться и как-то провести этот кабель на балкон.
Куда подключить кабель
Заправские электрики, когда им задаешь вопрос, куда нужно подключить кабель для электроснабжения балкона начинают рассказывать, что лучше всего проложить отдельный кабель прямо от центральной распределительной коробки, которая находится сразу за счетчиком. Плюс на этот кабель следует устанавливать отдельный вводной автомат.
Распределительный щиток в квартире.
В принципе все верно, но этот вариант хорошо подходит, если вы надумали обустраивать свой балкон одновременно с капитальным ремонтом квартиры. Да еще на этом балконе планируется установка энергоемкой техники. Ведь вам придется проводить скрытую линию через всю квартиру, поверьте, это тяжело и очень грязно.
В подавляющем большинстве случаев, линия для балкона берется от ближайшей внутренней розетки. Как максимум, можно запитаться от промежуточной распределительной коробки, которая находится в смежной комнате. Но здесь вам опять же придется делать ремонт в этой смежной комнате.
Лично я использовал ближайшую розетку. Сколько я сталкивался, от нее до балконного окна, со всеми поворотами меньше метра. Согласитесь, задекорировать небольшой отрезок внутренней проводки легче, чем прятать линию, проходящую через всю стену практически от потолка (распределительные коробки, как правило, монтируются на 150 мм ниже потолка). По крайне мере до ближайшего ремонта дотянете, а там сделаете по-человечески.
Бра над балконным блоком.
В теории нужно делать сквозное отверстие в стене и через него выводить кабель на балкон. Но этот вариант могут советовать только те люди, которые никогда не сталкивались с подобной работой и не представляют, что значит сверлить наружную стену многоэтажного дома.
Я рекомендую заводить питающий кабель под подоконником, через щель, которая находится ниже оконной рамы. В пластиковых окнах она задувается пеной, и просверлить там отверстие не составит большого труда.
Если этот вариант вызывает у вас затруднения, то можно опустить питающий кабель от розетки до плинтуса и провести его под плинтусом до балконной двери. Дальше в районе плинтуса, снизу или сбоку от лутки балконного блока делается небольшое проходное отверстие для кабеля. Все получается чисто и красиво.
Виды освещения закрытых балконов
Качество света зависит от используемых светильников и лампочек. Вариантов несколько, но разобраться в них несложно. Делать это стоит до покупки.
Типы ламп
От этого зависит качество света, срок службы и потребление электроэнергии. Также есть другие важные моменты, которые надо обязательно учесть при выборе:
- Лампы накаливания. Стоят меньше всего, но и по качеству уступают всем аналогам, свет желтый, во время работы колба сильно нагревается. Использовать этот тип для встроенных светильников не стоит. Срок службы самый короткий.
- Галогенные лампы. Усовершенствованный вид с вольфрамовой нитью накала и галогенами, закачанными в колбу. За счет этого яркость намного выше, но потребление электричества почти такое же, как у ламп накаливания. Срок службы не очень большой.
- Люминесцентные лампочки. Дают ровный свет разной температуры. Потребляют в несколько раз меньше электричества, служат намного дольше. Подходят под стандартные патроны, единственный минус – плохо переносят перепады температур, на неотапливаемых балконах лучше не использовать.
- Светодиодные лампы самые экономичные на сегодня, служат до 50 000 часов. Дают ровный свет без мерцания, можно подобрать разные оттенки или регулировать яркость с помощью диммера.
Светодиодные светильники при небольших размерах и малом потреблении энергии дают яркий свет.
Виды светильников
Чтобы оформить балкон правильно и обеспечить комфортное освещение, надо подобрать подходящий светильник. Это влияет не только на свет, но и на дизайн помещения, поэтому при выборе нужно учесть несколько рекомендаций:
- Точечные светильники скрыты под поверхностью потолка, поэтому подходят для деревянной вагонки, пластиковых панелей, гипсокартона и натяжного потолка. Должна быть пустота не менее 7 см, чтобы корпус уместился и не перегревался при работе. Они выглядят современно и концентрируют свет на небольшом участке, ставить можно через каждый метр или чаще, все зависит от требуемого уровня освещения.
- Накладные варианты используются для потолков без пустоты. Это точечные светильники в красивом корпусе, которые крепятся к поверхности. Еще один интересный вид – трековые системы, когда вдоль балкона крепится шина, на которой ставятся плафоны в нужных местах.
- Настенные модели обеспечивают рассеянный свет и могут выделить небольшое пространство (например, столик). Первый тип – бра с абажурами, они лучше всего подходят под классическую обстановку. Светильники с рассеивающими плафонами хорошо подходят под современные интерьеры, моделей очень много.

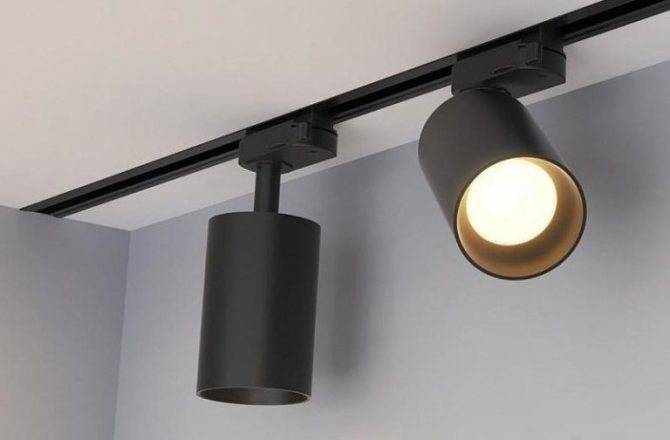

- Потолочные конструкции подойдут для общего освещения. Лучше использовать компактные люстры, в которых рожки расходятся параллельно поверхности потолка, чтобы не занимать место. Еще один вариант – плафоны большого размера или световые панели, которые дают ровный рассеянный свет и могут качественно осветить пространство.

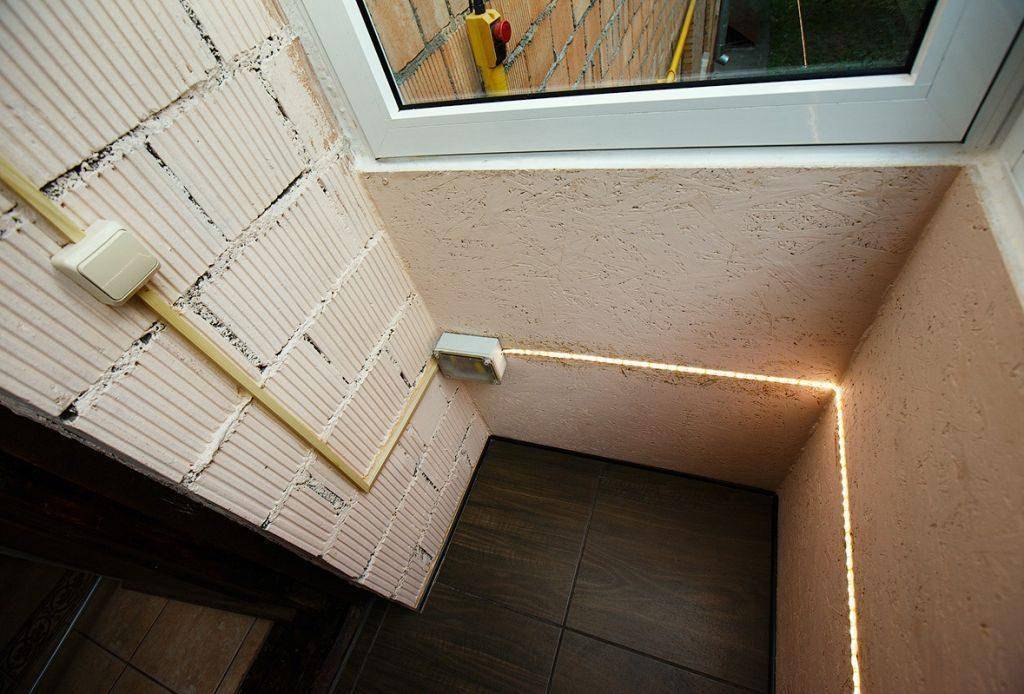

- Светодиодные ленты используют для подсветки отдельных конструкций или для создания мягкого фона, если расположить по периметру потолка или в специально подготовленной нише. Крепить можно в любом месте на потолке или на стене за счет клейкого слоя на задней части.

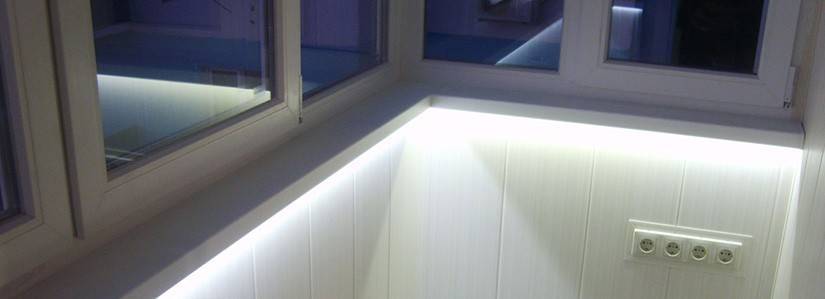

Светодиодную ленту можно использовать и для подсветки подоконника, чтобы создать фон.
Что такое светильники — классификация разновидностей
Виды кабеля для электричества на балконе
Провода могут быть медными и алюминиевыми. У меди больше преимуществ. Плотность тока в таких проводах в 1.5 раза больше. Изделия из меди более надежные и их срок эксплуатации намного дольше. Пластичный алюминий чаще замыкает. Однако электрики предпочитают его меди, если предполагается проводка с большим количеством изгибов.
Рекомендуется стыковать материалы через болты с шайбой-прокладкой/зажимы, выполненные из стали. Потому что у них разная проводимость. При прямом соединении возможны замыкания из-за искрения. До того, как сделать свет на балконе, следует распланировать места расположения точек и решить, какие будут светильники. Это необходимо для правильного расчета сечения кабеля. Сечение жил следует выбирать от предполагаемой нагрузки. Это может быть одиночный проводник или совокупность нескольких тонких проводников с общей изоляцией
Важность планирования возрастает, если предполагается установка на балконе кондиционера или прочих мощных электроприборов
Как подключить свет самостоятельно
Вы можете сделать проводку своими руками или попросить помощи у профессионалов. Все зависит от метода оформления. Существуют предприятия, которые способны сделать монтажные работы так, как вы этого захотите, дать несколько советов по оформлению балкона, а также подобрать правильные приборы.
Для начала нужно определить функциональную направленность помещения. После устанавливается разводная система для подключения электричества. Для создания освещения нужно решить вопрос с пожарной безопасностью. Если вы новичок и совсем не разбираетесь в электрике, лучше доверить это дело профессионалами, ведь заниматься этим самому опасно.
Электромонтаж на балконе
Для создания освещения понадобится следующее:
- Перфоратор. Его цель – создание канавок под провода.
- Дрель. Если понадобится делать сквозные отверстия для проведения кабелей
- Отвертки и пассатижи.
- Выключатели с розетками.
- Кабели, а также скобы, чтобы их фиксировать.
- Тестер и индикатор фаз. Это поможет определить напряжение.
- Коробки распределения и изолятор.
- Сам источник света.
Теперь приступаем к созданию проводки:
- Начинаем с подготовки. Определяем, куда именно нужно проводить проводку. Если сделать неправильный выбор, можно испортить дизайн помещения. С помощью маркера делаем разметку направления кабеля. Также на поверхности стен нужно сделать пометки мест, где будут установлены розетки с выключателями, а также осветительный прибор.
- Берем перфоратор и проделываем канавки для кабеля. Лучше всего использовать простые схемы.
- Теперь приступаем к прокладке проводов. Сначала помещаем кабель в изолятор. После прикладываем в штробе.
- Проводку проводим к источнику питания. Закрепляем ее на разделительной коробке. Проводим изоляцию. Соединяем провода и замазываем коробку алебастром. То же самое и со стробами.
- После полного высыхания алебастра можно начинать монтаж розетки и выключателей.
- И последний шаг – монтаж осветительных приборов. Количество света на балконе будет зависть от их количества. Для начала выбираем те лампы, которые подходят для нашего помещения – если лоджия утепленная, то все, если нет, нужен каркас. Монтаж осветительных приборов осуществляется при помощи шурупов и саморезов. В стене нужно сделать отверстия при помощи дрели. Учитывается вес и строение светильника.
Нюансы создания проводки
Важно соблюдать правила безопасности при проведении

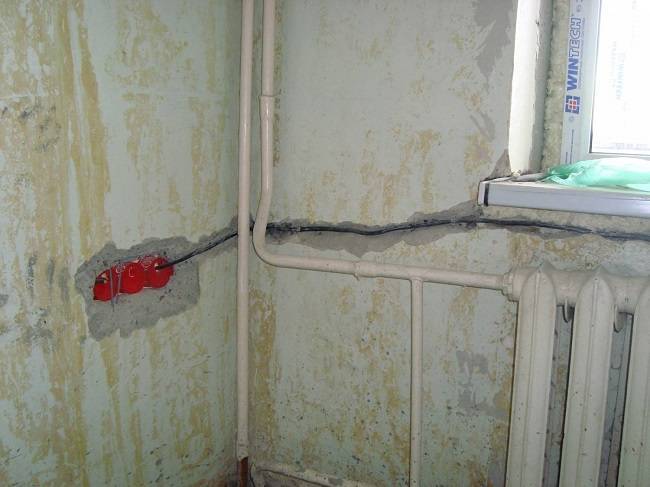

Пример того, как провести свет на балкон от розетки, используя скрытую проводку
Советуем следующее:
использовать только медные провода; устанавливать на провода слои изоляции; важно, чтобы провод подходил по количество жил. Учитывается сечение
Как сделать освещение балкона без электричества
Проектная документация при застройке не предусматривает свет на балконах и лоджиях. Поэтому предлагаем вам ценную информацию, как не ввязываться в ремонт и сделать освещение на балконе без электричества.
Способ 1 — светильники на батарейках
Доступные светильники на батарейках используют для украшения балкона и придания уюта самому романтичному месту в доме. У такого освещения немало достоинств:
- Огромный выбор: найти можно на любой вкус, под любую задачу, на любой кошелек и для любого интерьера.
- Свет на балконе будет там, где вы захотите. В любом, даже самом труднодоступном месте такой светильник легко прикрепить.
- Выбирайте свой вариант работы светильников: есть на батарейках (3 шт.=100 часов работы) и на аккумуляторных батареях (можно подзарядить).
- Светильник можно включать вручную или поставить датчик движения.
- Монтаж очень прост.
- Продуман высокий уровень безопасности: вы не лезете в электричество, поэтому риск повреждения здоровья отсутствует. Минус только один: придется менять батарейки, что не каждому по нраву.
Способ 2 — светильники на солнечных батареях
Использовать бесплатную энергию солнца хотят многие. Солнечные батареи — превосходная альтернатива проводному электричеству. Установите их на балконе, и сможете освещать и другие помещения. Есть два варианта: купить готовый набор или собрать батарею самостоятельно. Как всегда, каждый случай имеет свои плюсы, минусы и нюансы.
Давайте разберемся, что входит в стандартную комплектацию солнечной батареи:
- Аккумулятор, который накапливает выработанную энергию.
- Инвертор, преобразовывающий постоянное напряжение в аккумуляторе в переменное (те же процессы, что и в розетке).
- Система модульного управления. Управление батареями понятное и простое.
- Полупроводниковые пластины. Перерабатывают направленную на них солнечную энергию в электрическую. В российском климате рекомендуют использовать поликристаллические модули, высокочувствительные к слабому потоку солнечного света. Такие модули ламинируются прочным материалом, защищающим пластины от снега, дождя, перепадов температуры и других погодных капризов.
- Дополнительные устройства. Так, контроллер не дает перезарядиться аккумулятору. Выходы USB нужны для зарядки ламп, телефонов, ноутбуков, мелкой бытовой техники.
Плюсы и минусы солнечных батарей на балконе
| Плюсы | Минусы |
| экологичность; экономичность; 25 лет эксплуатации до износа; независимость от электроэнергии; возможность нарастить мощность; простейший монтаж промышленного комплекта; система не требует особого ухода | рабочая эффективность зависит от погоды, климата и времени года; окупаемость устройства просчитать не так просто; промышленные комплекты стоят дорого |
Проводка
Чтобы установить светильники на балкон своими руками, необходимо выполнить монтаж проводки, которая бывает 2 видов: скрытая и открытая. Скрытая проводка монтируется, если балкон остеклен и утеплен, либо присоединен к жилой площади. Открытая проводка ведется поверх стен, крепить ее обязательно на несущих конструкциях, она монтируется до чистовой отделки балкона , ее можно спрятать под панелями, гипсокартоном или вагонкой.
Вам потребуется:
- гофрированные шланги, в которые прячется кабель, для предотвращения возгораний в случае короткого замыкания;
- монтажные короба;
- выключатели наружного применения.
Начертить схему, определить местоположение выключателей, розеток и светильников. Рассчитать предполагаемую нагрузку, для сетевого освещения используют медный кабель с сечением 2*3,5 и 2*4.
Фото светильников на балконе
Как сделать свет на балконе
Первое — определить место для распаечной коробки, от которой пойдут все провода. Это оборудование требует постоянной инспекции, поэтому основное правило установки – легкий доступ, с возможностью контроля без демонтажа.
Распаечная коробка должна находиться в легкодоступном месте
- Измеряем расстояние от ближайшей розетки в комнате до распаечной коробки, в размер отрезаем кабель.
- Прокладываем кабель по стене в штробы, либо по кабель-каналу, от розетки до коробки.
- Откручиваем розетку и подсоединяем один конец кабеля клемниками, предварительно залудив концы провода.
- Другой конец выводим в коробку.
Отдельно протягиваем провода от коробки до:
- места установки выключателя;
- от выключателя до точек под светильники;
- к месту установки розеток.
В коробке все концы скручиваем по цвету, и соединяем с кабелем колпачком СИЗ.

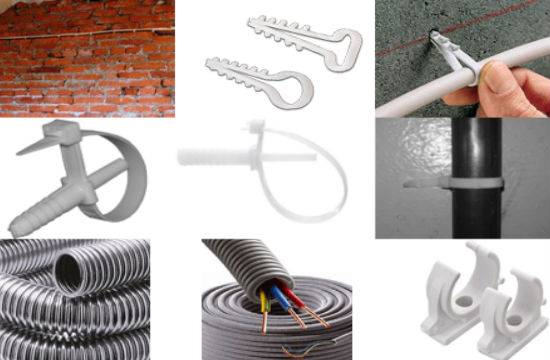

Крепления для провода
Прокладываем проводку
Выбор скрытой или открытой проводки прямо пропорционален наличию или отсутствию обшивки на балконе. Открытая проводка может быть на «голых» балкона, а закрытая — на обшитых. Рассмотрим на примере двух вариантов, как лучше провести электричество на балкон.
Скрытая проводка
Этот тип проводки является более предпочтительным вариантом вне зависимости от того, утеплена или остеклена лоджия. Ее следует укладывать до этапов утепления и отделки. И также это обязательное условие при объединении балкона с жилой комнатой.
Проводка укладывается в следующем порядке:
- перфоратором в стене штробятся специальные канавки;
- по канавкам укладываются провода;
- сверху отверстия замазываются шпаклевкой или другой отделочной смесью.
Получается аккуратно, эстетично и безопасно. Скрытый в стене кабель несет гораздо меньше угрозы. Перед обшивкой потолка провод прокладывается в металлорукаве.
Открытая проводка
Проводка открытого типа, или наружная, не противоречит строительным стандартам и правилам техники безопасности. Поэтому ее также можно прокладывать и на остекленных лоджиях, но после этапа с отделкой. Открытую проводку делать проще, чем закрытую.
Чтобы провести свет на балконе своими руками с вариантом открытой проводки, запаситесь следующими инструментами:
- кабель-канал, изготовленный из пластика негорючего типа;
- пластиковый гофр;

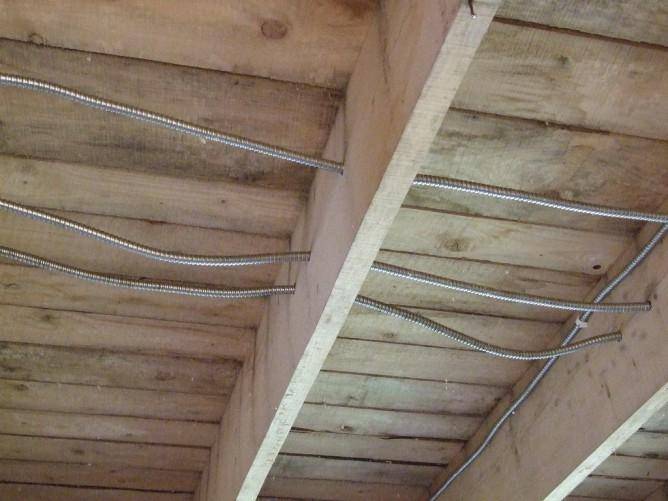

- металлорукав для препятствия возгорания и проникновения влаги;
- монтажные коробки, которые нужны для соединения кабелей и проводов;
- кабель с сечением, необходимым для поддержания мощности;
- выключатели, светильники.
Разветвительная коробка и крепеж для кабелей.
Внимание. Все сопутствующие механизмы (такие, как разветвительная коробка, выключатели в корпусах, влагозащитные светильники, розетки с защитным перекрытием), участвующие в монтаже электросистем на балконе, должны обладать соответствующим уровнем защиты (IP) от пыли и влаги, потому что в помещении, которое ближе всех граничит с улицей, много пыли и конденсата. Инструкция по проведению открытой проводки состоит из следующих этапов:
Инструкция по проведению открытой проводки состоит из следующих этапов:
- вначале размечается месторасположение всех видимых элементов, участвующих в освещении;
- расчерчиваются линии, по которым будут проходить провода;
- кабели, проходящие по металлорукавам, закрепляются внутри на протяжении всего пути прокладывания, или на стене прокладывается и сразу закрепляется кабель.
Для запитки кабеля возможны два варианта:
- если электричество необходимо подвести для двух-трех светильников — присоединяется к розетке из квартиры, которая находится ближе всего к балкону;
- если на лоджии будут установлены не только осветительные, но и бытовые приборы: микроволновая печь, компьютер, и будет не одна розетка на балконе — подключается к электрощиту.
Советы дизайнеров по подбору и комбинированию освещения на балконе
На сегодняшний день к лоджии в доме предъявляются не меньшие требования, чем к другим помещениям. Фактически, она становится полноценным жилым пространством наряду с кухней, спальней или гостиной. Чтобы установить на балконе источники света своими руками максимально функционально и красиво, рекомендуем воспользоваться рекомендациями профессионалов.
- Основное правило заключается в том, что, увеличивая световой поток и располагая источники света ближе к одной из стен, мы «раздвигаем» пространство узкого балкона или лоджии.
- Если предполагается использовать балкон в качестве цветочной оранжереи, то точечные светильники, в которые встроены галогеновые лампы, добавят ему сказочности и таинственности.
- Светодиодная подсветка по периметру потолка идеально подойдет для зоны отдыха. Ее яркость можно регулировать с помощью диммера и контроллера.
- Находка для балкона — встроенные в пол точечные источники света. Они удачно сочетаются с потолочными плафонами, создавая комбинацию отраженного и прямого света. Выбирая светильники такого типа, следует отдать предпочтение тем, что менее всего нагреваются. Оптимальным будет выбор 12-вольтовых светодиодных ламп, для которых следует установить понижающий трансформатор.
- На застекленных балконах следует применять закрытые источники искусственного света небольшой формы. Если балкон открытый, то для него подойдут специальные фасадные фонари или другие источники света, предназначенные для использования на открытом воздухе и при низких температурах. При этом их нужно располагать на максимальном удалении от воздействия атмосферных осадков. Вне зависимости от типа балкона светильники должны быть влагозащищенные.
- Поворотные настенные и потолочные светильники открывают много возможностей для моделирования пространства и создания его новых вариаций благодаря игре света и тени.
Таким образом, оборудование балкона или лоджии светильниками автоматически расширяет фактическую жилую площадь квартиры. Основные нюансы проводки света на балкон и выбора источников освещения мы рассмотрели. Если ваш балкон до сих пор не освещен, то сейчас самое время этим заняться. Удачи!
Как провести розетку на балкон
Штепсели бывают двух типов:
распаячная-коробка
установка-накладной-розетки
Процесс установки довольно простой, однако такой тип расположения в не всегда удобен в быту.
встроенные. Внутренняя розетка, установку которой проводят на скрытой проводке, более удобна и практична в эксплуатации – она практически не выступает от стены. Однако здесь есть свои сложности, поскольку контакты и распределительная коробка должны разместиться в стене. Для этого , как правило, в месте будущего расположения балконной розетки делают углубление нужного размера. Проще сделать это, используя перфоратор, снабженный круглой насадкой. При этом нужно учесть, что сегодня чаще используют евростандарты, согласно которым оптимальная высота расположения разъема над полом 30 см вместо принятых ранее 80.
Для справки!
Мастера советуют вместо одинарного штепсельного разъема установить сразу целый блок. В будущем этот вариант окажется очень полезным, тем более что это не особо усложняет процесс монтажа.
Установка и подключение внутреннего штепселя
https://youtube.com/watch?v=TTSJ0rwvlPQ%2520
В качестве примера рассмотрим самый распространенный вариант проведения света на балкон.
- Чаще всего линию для балкона берут от ближайшего внутреннего штепселя. По заранее намеченному маршруту в стене подготавливают технологическую канавку. Чтобы канал получился ровным и аккуратным можно при помощи болгарки сделать два небольших параллельных запила. Затем, взяв в руки зубило и молоток, между надрезами выбить канавку.
- Поскольку проводить электричество на балкон придется через смежную стену, поэтому в каком-нибудь удобном месте на ней нужно будет также пробурить отверстие под диаметр гофрированной трубы.
А также нужно заранее вырезать в соответствующем месте углубление в стене под размер розетки (выключателя, распределительной коробки и другого ). Проще всего использовать в этих целях специальную круглую алмазную коронку на ударную дрель или перфоратор. Без такой насадки придется использовать дедовский способ – зубило и молоток.
Для справки!
Важно при сверлении алмазной коронкой использовать дрель (перфоратор) в правильном режиме. Нужно выбрать сверление, а не комбинированный режим с долблением
- Монтажная коробка должна, с одной стороны, свободно размещаться в отверстии, с другой же – скрываться в нем заподлицо с поверхностью стены.
- Кабель в специальной гофрированной либо металлической противопожарной трубе закладывают в канал и фиксируют на скобы или на раствор алебастра (он почти сразу схватывается) с шагом в 0,2 м
- Со стороны запитывающего штепселя нужно предусмотреть выпуск провода (4–5 см), необходимый для подсоединения к контактам.
- С другой стороны провод по отверстию, подготовленному в стене, выводят на сторону балкона и подрезают с таким расчетом, чтобы торчащий из коробки свободный конец кабеля, имел длину примерно в 5 – 6 см.
монтаж-точек-1
монтаж-точек-2
В подготовленное под коробку отверстие устанавливают подрозетник. Для этого отверстие смачивают водой заполняют раствором гипсовой либо алебастровой смеси и вдалбливают в нее коробку пока она не встанет на одном уровне с поверхностью стены.
Для справки!
Здесь важно учесть, что подрозетник уместнее утопить глубже, нежели он будет торчать даже на миллиметр. Дело в том, что только тогда розетка после установки плотно примкнет к стене
Нужно обратить внимание также на расположение на стене мест крепления штепселя под саморезы: они должны расположиться на одной линии либо по горизонтали, либо по вертикали
- Излишки смеси со стены убирают с помощью шпателя.
- Установку и последующее подключение розетки осуществляют после полного засыхания раствора и завершения отделочных работ.
- Не забудьте обесточить квартиру перед подключением штепселя.
- Используя специальный нож, провод зачищают от внешней оплетки, стараясь не повредить изоляцию жил.
- С концов провода снимают также изоляцию. В этом случае подойдет и обычный нож.
- Со штепселя снимают рамку, очищенные концы жил заводят в его контакты, плотно зажимают и фиксируют на винты.
Для справки!
Напомним, что соединение проводов, имеющих разное сечение, или изготовленных из различных материалов проводят через клеммы.
- Розетку устанавливают в коробку и фиксируют на длинные саморезы.
- Устанавливают рамку розетки.
- Возобновляют подачу электричества квартире и прозванивают готовую линию тестером на наличие короткого замыкания в проводке. Проверяют также работоспособность балконного штепселя. Если никаких проблем при этом не возникает, штробы можно заделать шпаклевкой либо штукатурным раствором.
Электропроводка на лоджию своими руками
После застекления лоджии или балкона хозяин жилища получает дополнительное помещение. О том, как правильно провести электрику – пойдет речь в статье. Вполне естественно, что застеклив балкон, у хозяина возникает желание сделать его полностью пригодным для жилья, то есть провести электричество. Следует отметить, что если остекление выполнено без утепления, а отопление еще не подведено, электромонтаж осуществляется в строгом соответствии с существующими нормами безопасности.
Провести свет, конечно же, можно и на незастекленный балкон или лоджию, но тогда все электромонтажные работы придется осуществлять в соответствии с нормами внешней проводки. Причем сам светильник должен обладать степенью климатической защиты как минимум IP44, а выключатель нужно устанавливать в помещении. Розетки же на незастекленном балконе не рекомендуется устанавливать вообще.
Занимаясь самостоятельной электрификацией застекленной лоджии, необходимо учесть, что вся электрика, даже при очень хорошем качестве остекления, будет постоянно подвергаться воздействию низких температур и влаги. Учитывая эти факторы, необходимо устанавливать изделия, степень климатической защиты которых IP21 и выше.
В ситуации, когда на балконе присутствуют элементы декоративной отделки, или предполагается их наличие в будущем, провод рекомендуется прокладывать в гофрированной трубе. Если же декоративной отделки на балконе нет, то целесообразнее будет прокладывать провод в кабель-канале с двойной изоляцией (к примеру, ШВВП-2 х 0,5). Не рекомендуется делать открытую проводку на хомутах или скобах.
Если в помещении имеется провод с заземлением, то есть электромонтаж сделан по 3-проводной схеме, то и на балкон целесообразнее выводить аналогичную линию питания. Розетка в этом случае монтируется с заземляющим контактом, а в лампочке или светильнике заземляющий провод необходимо соединить с корпусом.
Что касается места установки выключателя и розетки, то здесь выбор основан на личных потребностях и нюансах планировки. Следует лишь помнить, что высота монтажа выключателя должна составлять минимум полтора метра от пола, а розетки не менее 80 см.
Далее устанавливается распределительная коробка, в которую укладываются все провода. Их, как правило, восемь: два от розетки, два от выключателя, два от светильника и двойной сетевой кабель. Крепить лучше всего под потолком (отступив примерно 15 сантиметров).

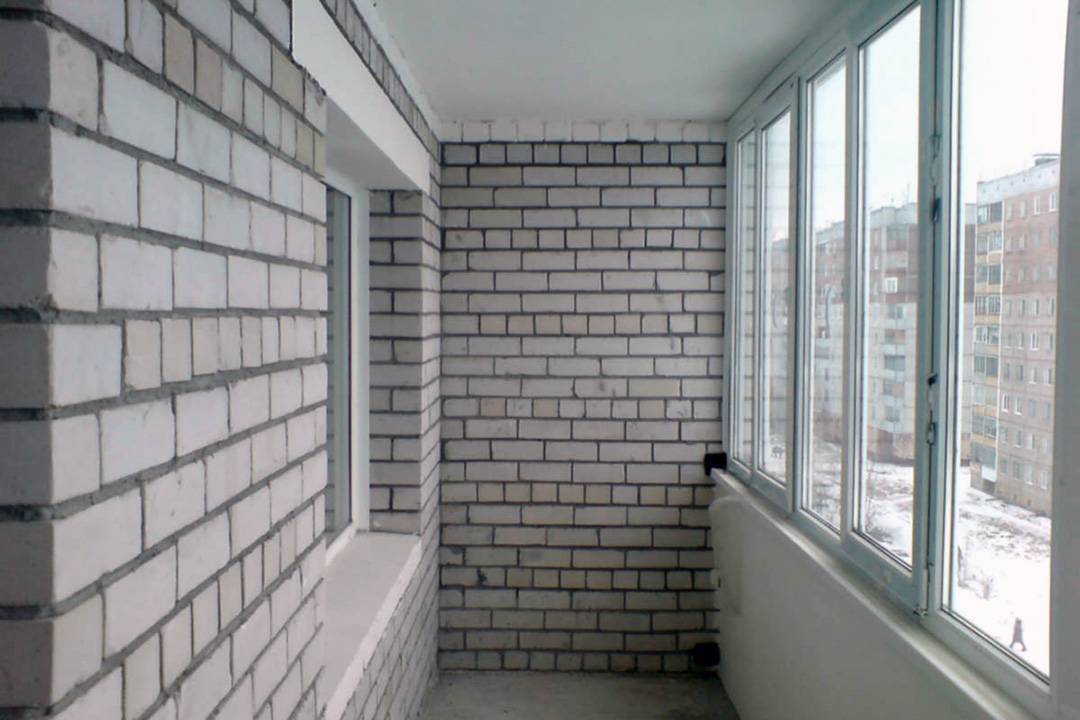

Подключение осуществляется посредством провода в кабель-канале, который можно закоммутировать прямо на клеммы розетки. Естественно, что линия питания должна быть оснащена устройством защитного отключения. Завершив вышеописанные процедуры, необходимо восстановить электропитание и сразу же, не откладывая, проверить работает ли система. Если все в порядке: выключатель работает, светильник горит, а в розетке есть напряжение, то лоджия полностью готова к эксплуатации.
Напоследок нужно отметить, что на балконе или лоджии не рекомендуется использовать приборы высокой мощности. Нагрузка на провод диаметром 0,5 мм2 не должна превышать 1,3 кВт. В случае же, если их присутствие и постоянная эксплуатация необходимы, то следует использовать дополнительное устройство защитного отключения.
Почему важно своевременно обслуживать электропроводку?
Электропроводка состоит из множества проводов, соединений и электрического оборудования, которое обеспечивает работоспособность приборов и механизмов. Провода являются основными…
Установка электрической проводки в помещении
Когда появляется необходимость проведения ремонта, многие люди задаются вопросом – как правильно и безопасно произвести замену электропроводки. Для…
Семь советов монтажникам по электромонтажу
Качественная электропроводка может стать результатом исключительно грамотного монтажа и профессиональной деятельности специалиста. Как известно, электрика – такое дело,…
Крепление люстры своими руками
Существует большой выбор всевозможных осветительных приборов, которые необходимо монтировать к потолку. Основной и не теряющий свою популярность осветитель…
Универсальный проект электропроводки для дома, офиса и квартиры
Электромонтаж – одно решение для дома, офиса и квартиры Устройство электропроводки в загородном доме, офисе или городской квартире…
