Баня на сваях: проект, строительство, утепление

Технология замены старого пола

Состоит из таких шагов:

Снимаются плинтуса. Делать это нужно аккуратно, чтобы не повредить доски. Пригодятся деревянные подкладки.
Постепенно выкручиваются саморезы из досок.
Проводится осмотр лаг, балок на наличие следов плесени, грибка. Зараженные, гнилые элементы извлекаются.
Демонтируются лаги. Места со сколами обрезаются, шлифуются.
Нижняя часть стен, что была под плинтусом, обрабатывается антисептиком. Лаги, пригодные к повторному использованию, также обеззараживаются.
Теперь можно приступать к укладке нового напольного покрытия.

Фото: интерьер русской бани

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

Лопата;
Лом;
Магнитный уровень длиной 30 см;
15-метровый гидроуровень;
Рулетка;
Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
Молоток;
Кувалда;
Садовый бур;
Болгарка;
Удлинитель;
Маркер;
Рабочие перчатки;
Сварочный аппарат;
Строительный миксер;
Ёмкость для замесов;
Тяпка;
Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

Свая должна углубиться в несущий грунт на 1/3 метра;
При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
Таким образом выставляются четыре угловые сваи;
При помощи водяного уровня выводим их на одинаковую проектную высоту;
По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
На торцевую часть выступающих винтовых труб необходимо установить оголовки;
Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

Лопата.
Рулетка.
Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
Болгарка с отрезным кругом.
Сварочный аппарат с электродами.
Оголовки для используемого размера свай.
Цемент и песок для изготовления бетона.
Колышки для разметки.
Лазерный уровень.
Покрытие для металлических деталей, защита сварных швов.
Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

На каких сваях ставить баню?

В качестве опор для свайных фундаментов используют разные типы свай:

Это могут быть изделия забивного типа. Для заглубления их в грунт требуется специальная техника. В частном строительстве легких построек практически не используются.
Большой популярностью среди частников пользуются буронабивные сваи. Они изготавливаются путем бетонирования несъемной опалубки прямо на стройплощадке. Минус таких опор в том, что нужно дождаться набора бетоном прочности, прежде чем приступать к строительству стен.
Сваи винтового типа устанавливаются довольно быстро. Идеальны для местностей со сложным рельефом. Могут монтироваться как при помощи специальной техники, так и вручную.

Если речь идет о строительстве бани на свайном фундаменте, то в большинстве случаев делают выбор в пользу винтовых свай.

Винтовые сваи можно устанавливать без опасения повредить другие строения на участке.
Выполнить работы по монтажу можно вручную. Главное найти двух напарников.
Процесс монтажа достаточно прост.
Такая технология позволяет пропустить тяжелый этап земляных работ.

При решении установить баню на винтовых сваях, разумеется, встает вопрос, типа и оптимального диаметра винтовых свай.

Обычная баня 4Х6м из бруса или оцилиндрованных бревен общим весом до 7тонн вполне может быть установлена на сваях с одной лопастью шириной 57-76мм. Такие опоры способны выдерживать до 2тонн, а этого достаточно для такого рода постройки.

Не стоит безосновательно покупать сваи большего диаметра, чем необходимо. Это лишь осложнит работу. Опоры большего размера заглублять в грунт вручную гораздо трудней.

Обустройство пола в парилке своими руками

Принципы монтажа и устройства перекрытия чернового и финишного покрытия пола могут зависеть от используемых материалов и методики сборки. Если основным материалом для постройки свайной бани будет служить бревно или брус, достаточно будет обустроить только черновое напольное покрытие. Чистовую отделку производят только после того, как завершатся процессы усадки строения. Если же основные конструктивные элементы и стены парилки возводятся из материала на клеевой основе, то черновой пол, «пирог» утепления, изоляцию от влаги и финишное покрытие можно монтировать спустя два месяца после того, как основная стройка будет завершена.

Утепление пола в бане на свайно-винтовом основании

Для монтажа чернового напольного покрытия обычно применяют швелевку или другую несортовую доску, включая и необрезные деревянные материалы. Можно не волноваться о том, что черновой пол каким-либо образом сможет повлиять на состояние винтового основания

Но при этом важно проверить соответствие фрагментов материала друг другу по показателю толщины

Одним из лучших разновидностей утеплителя, который рекомендован к применению в помещениях бани, является вспененный полистирол. Из конкретных марок можно назвать таких производителей, как Пеноплекс или Техноплекс. Изолятор реализуется в форме листов. В средней полосе России для утепления черновых полов парной лучше использовать утеплитель с толщиной листа равной 50 миллиметрам. Если зимы в регионе суровые и достигают отметки в 40 градусов Цельсия и ниже, лучшим решением станет укладка двойного слоя пенополистирола.

Гидроизолирование полов в бане на сваях

Перед монтажом гидроизоляционного материала на поверхность чернового пола в листах утеплительного материала нужно проделать отверстие, куда будет помещаться стакан системы, используемой для слива воды. Его диаметр должен равняться сечению монтируемой трубы из гофры или пластика, или же быть больше него на 1,5-2 миллиметра.

Когда гофра установлена на место, можно приступать к укладке изолирующей пленки. Для пола бани, возводимой свайно-винтовым методом, лучшим решением считается использование каучуковой мембраны ЕПДМ. Цельное полотно материала необходимо раскатать по поверхности теплоизолятора, оставляя напуски на стены, шириной от 25 до 30 миллиметров в каждую сторону. Чтобы избежать отклонения полотна гидроизоляции от заданного периметра, по краю помещения мойки или парилки нужно набить специальный порожек из алюминия. Он будет плотно прижимать мембрану к материалу утеплителя.

Проливные полы в свайной бане

Следующим шагом в конструировании банного помещения является монтаж чистового пола. К стене прикрепляют монтажные элементы из металла, именуемые «мотыльками». Именно они будут служить креплениями для лаг чистового пола. Межбалочные интервалы могут разниться в зависимости от площади парной комнаты. Фундамент на винтовых сваях служит гарантом высокого уровня жесткости основания. Но профессионалы советуют обустраивать балки пола бани на расстоянии в 50 сантиметров друг от друга.

Баня: утепление пола

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Утепление пола в бане на винтовых сваях

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски. На всю площадь основания укладывается пленка-гидробарьер, а потом, в пространство между досками, кладется утеплитель — минеральная вата, пеноплекс или экструдированный пенополистирол. Потом снова гидробарьер и беловой пол.

Если на сваях лежит бетонная плита, то ее гидроизолируют, наплавляя рубероид или покрывая мастиками. Сверху кладется утеплитель, например, экструдированный пенополистирол. Следующий слой — бетонная стяжка 5 см с армирующей сеткой, а дальше — по желанию хозяина: можно положить систему обогрева и плитку, например.

Полы в бане заливные, с прослойкой утепления

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

По грунту

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
Насыпается и утрамбовывается песочная подушка — 30-50 см.
Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
Слой армирующей сетки с диаметром прутка 5 мм.
Маяки и направляющие для создания нужного уклона.
Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

А можно не усложнять себе жизнь и просто уложить пенопласт на утрамбованный песок (если у вас песочный грунт) или песчаную подушку, под него гидроизоляцию (можно полиэтилен) и залить плиту сверху, толщиной 10 сантиметров.

По перекрытию

Этот способ описывался выше, где речь шла про утепление бетонного пола в бане, в бетонной плите перекрытия на сваях.

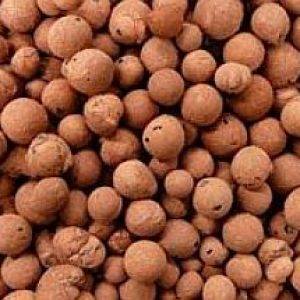

Утепление пола в бане керамзитом

Утепляют им и бетонные полы. Его кладут на рубероид или другой гидроизолятор, положенный поверх песочно-гравийной подушки. Лазерный уровень поможет выровнять его слой. Для создания уклона керамзит смачивают цементным раствором.

ВАЖНО! Опытные строители советуют, когда делаете утепление пола в бане керамзитом, брать его разных фракций — крупный теплее, а мелкий заполнит пространство между крупными частицами. Кроме того, нужно следить за уровнем влажности керамзита — он гигроскопичен, а это плохо сказывается на его теплоизолирующих свойствах

С пенопластом

Несмотря на то, что именно пенопласт является не слишком подходящим материалом для утепления полов, его часто используют. Хотя его близкий родственник — экструдированный пенополистирол — подходит для этой цели гораздо больше. Преимущество пенопластов — их несмачиваемость водой. Это избавляет от необходимости изолировать их слой гидробарьером. В остальном — те же способы применения в утеплении полов, что были описаны выше.

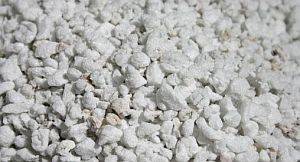

С перлитом

На 2 части перлита берется 1 часть воды.
Замешанному перлиту дают осесть и добавляют 1/2 части цемента М300 и выше.
В процессе замеса доливается 1/2 часть воды и еще 0,5 литра сверху.

В итоге получается сухая рассыпчатая каша, которая кладется на первую бетонную стяжку, а через 6 дней заливается второй стяжкой.

Утепление пола в предбаннике, в деревянной бане

Предбанник должен сохранять тепло парилки и моечной, поэтому его тоже стоит утеплить. Способы и материалы — те же, что в других помещениях, нет только нужды в уклонах и стоке. Утеплитель кладется либо между лагами на черновой пол, либо на изолированную пленкой подушку из песка и гравия, либо на первую бетонную стяжку.

Таким образом, для утепления пола используются различные материалы, а какой лучше зависит от поставленных задач.

Как сделать обвязку

Когда винтовые опоры будет установлены, их нужно скрепить балками. В результате будет получена жесткая конструкция, которая носит название ростверка (обвязки). Она выполняет роль перекрытия, находясь между баней и фундаментом.

Ростверк делают из брусьев, для их соединения используют скобы и металлические уголки. К опорам обвязку крепят на болты или саморезы. Под перегородки и лаги в брусе делают запилы. Благодаря обвязке(ростверку) вес постройки распределяется на фундамент равномерно. Поскольку на ростверк оказывают влияние многие факторы окружающей среды, его нужно защищать.

Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Как построить баню на винтовых сваях

Идеальное, на первый взгляд, решение сделать баню на сваях на самом деле таит в себе множество мелких проблем, решать которые лучше всего на этапе эскизного рисунка и чернового проектирования. Построить коробку проекта бани на сваях 6х6 м можно силами бригады за 12-15 дней. Из них 1-2 дня потребуется для погружения фундамента винтовых свай. На отделочные работы и подключение коммуникаций, печки и утепления помещения уйдет еще примерно столько же.

В объем работ по строительству бани на винтовых сваях входят следующие этапы:

Планируем участок, наносим разметку и заворачиваем металлические опоры. Выполняем обвязку свай, укладываем гидроизоляцию;
Нашиваем черновой пол, собираем корпус бани из бруса или бревна, вырезаем окна и дверные проемы;
Укладка и утепление потолочного перекрытия, монтаж коммуникаций;
Установка крыши с кровельным покрытием;
Отделка стен бани, нашивается сливной и чистовой пол. Вставляются временные деревянные рамы и дверные коробки с зазорами на усадку здания.

Для больших проектов, с максимальной длиной стены более 6 м, проще и дешевле заказать сборку бани из бруса на винтовых сваях в комплексе у специализированной фирмы, а внутреннюю отделку помещения, монтаж и доводку выполнить самостоятельно.

Если планируется баня на сваях своими руками, то вполне реально построить самостоятельно простенький сруб 3х4 м, например, для дачи или загородного участка. Даже проект можно не заказывать, а использовать типовое решение и рекомендации специалистов. В этом случае только на сборке малоразмерного винтового фундамента можно сэкономить до 20 тыс. рублей.

Здание из бруса с максимальной длиной стены до 6 м можно построить в паре с одним, а лучше двумя помощниками. Правда, уйдет на стройку коробки без учета винтовых свай не меньше полутора месяцев. Поднять в одиночку на стену бани профилированный брус, равно как и завернуть винтовые сваи, просто физически неподъемный труд.

К сведению! Вес стандартного шестиметрового брусового отрезка с ребром в 140 мм достигает 100 кг.

Защитить и украсить

Закрытый цоколь бани

Установка бани на возвышении из винтовых свай своими руками будет совсем завершенной после устройства цоколя. Он защитит от скопления мусора под домом, зимой – от снежных заносов, создаст дополнительное препятствие потерям тепла и украсит вид. В зависимости от высоты над уровнем земли, конструкции пола, концепции всего здания, можно использовать сайдинг, искусственный камень, декоративные покрытия.

Надо не забыть оборудовать технологические лазы для осмотра фундамента. Внутреннее пространство очистить от плодородного слоя, засыпать щебнем, песком.

Баня на винтовых сваях
