Основные различия и правила монтажа
Открытая система отопления отличается от закрытой назначением и требованиями к монтажу, а также другими нюансами:
- Требования к месту расположения расширительного бака: открытом варианте он должен находится в наивысшей точке, в закрытом это не имеет значения.
- Диаметр трубопровода в открытой системе должен быть большим, около 40 мм. В закрытой благодаря насосу можно использовать тонкие трубы.
- В открытой нельзя использовать электрический котёл и устроить обогрев пола.
- Закрытая возможна только в электрифицированных зданиях.
- Для нормальной циркуляции теплоносителя трубопроводы открытого отопления монтируются под небольшим углом.
- Закрытый тип меньше подвержен коррозии благодаря тому, что попадание кислорода исключено.
В этом видео вы узнаете как сделать двухтрубную систему отопления своими руками:
Тем, кто решил самостоятельно смонтировать открытую систему у себя дома, нелишним будет узнать некоторые нюансы:
- котёл по возможности размещается как можно ниже уровня остального оборудования;
- если планируется разместить расширительный бак в неотапливаемом чердачном помещении, его обязательно нужно покрыть теплоизоляцией;
- все трубы прокладываются под уклоном;
- нужно постараться минимизировать количество изгибов труб и соединительных элементов;
- диаметр выходной трубы должен быть максимальным.
Соблюдение этих основных правил монтажа поможет правильно собрать надёжную систему отопления.
Как правильно заполнить систему
Существует два принципиально разных способа залива воды.
Сверху
Выполняется при помощи циркуляционного насоса. Желательно использовать электрический, особенно в системах с перепадом высоты от 10 метров.
Если есть только ручное устройство, залив можно выполнить с верхней точки при помощи штуцера, который соединяют с воздушным клапаном.
Жидкость поступает самотёком. Снизу должен быть открыт кран слива. Его перекрывают, как только показалась вода. Это помогает создать статическое давление равное высоте контура поделённой на 10 атм.
Далее, нужно увеличить количество жидкости до рабочего значения. К штуцеру подключают шланг при помощи шарового крана. С другой стороны на него крепят переходник к насосу с манометром. Шланг заполняют водой при закрытом вентиле на трубе. Затем её переправляют в контур, создавая поток воздуха из насоса. Процедуру повторяют 3—5 раз. Это нужно делать аккуратно, чтобы газ не попал в трубопровод. В противном случае придётся провести чистку системы.
Снизу
Для процедуры понадобится ёмкость объёмом не менее 200 литров (больше, в зависимости от системы). В неё помещают насос, создают необходимое давление.
Последнее вычисляют по высоте напора: значение в метрах делят на 10 и получают число в атмосферах.
Бочку предварительно заполняют водой. Уровень должен быть выше патрубка, чтобы избежать попадания воздуха. По мере перекачки жидкость доливают.
При заполнении антифризом используют малую ёмкость, чтобы не загрязнять шланг и корпус насоса. Его количество нужно восполнять чаще, периодически останавливая процесс.
Заполнение выполняют при открытых воздуховодах. Последними служат краны Маевского, размещённые на батареях. Под них устанавливают предметы для сбора жидкости. Когда она потечёт — вентили перекрывают.
Контроль давления осуществляют по манометру. Если показатель превысит статичный (его принимают равным длине напора в контуре, делённой на 10), в систему продолжают заливать воду до получения необходимой величины.
Окончив процесс, насос отключают. Затем откупоривают воздушные клапаны. Это нужно для удаления газа из системы. Давление в подобном случае упадёт, поэтому потребуется долив жидкости.
Внимание! В завершение следует осмотреть обвязку на наличие трещин и течей

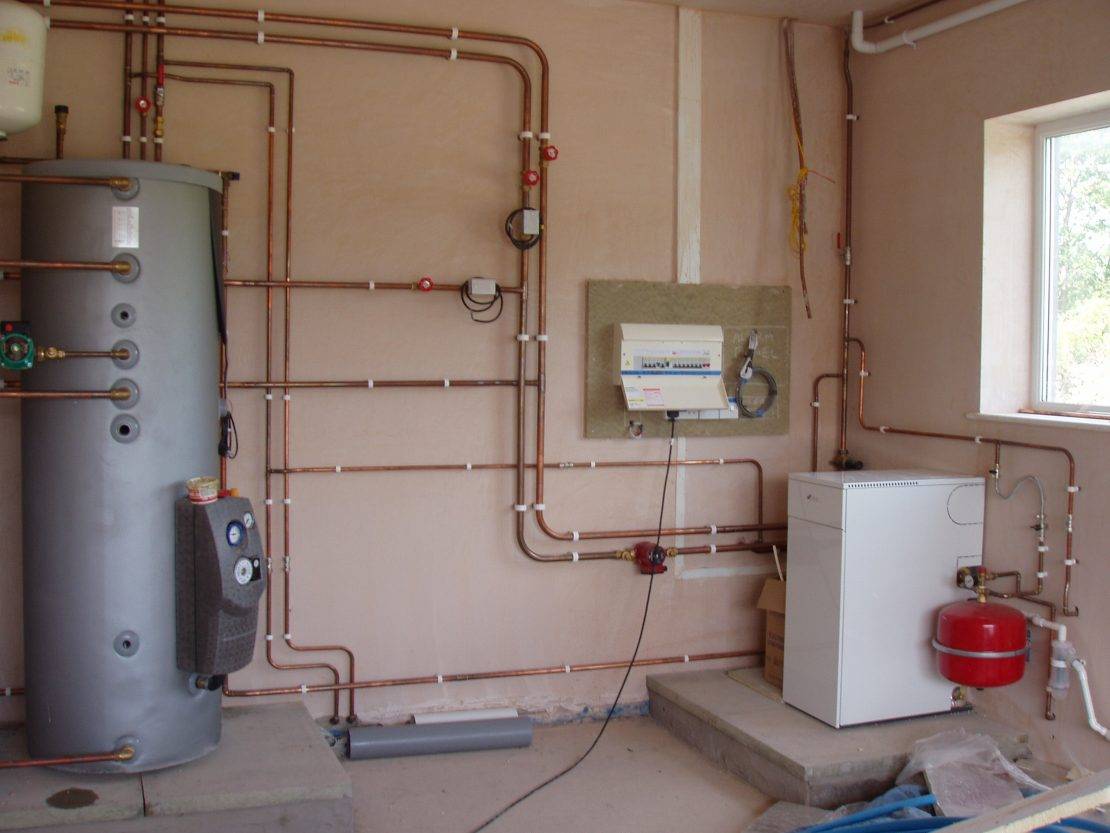

Основные элементы закрытой системы
Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

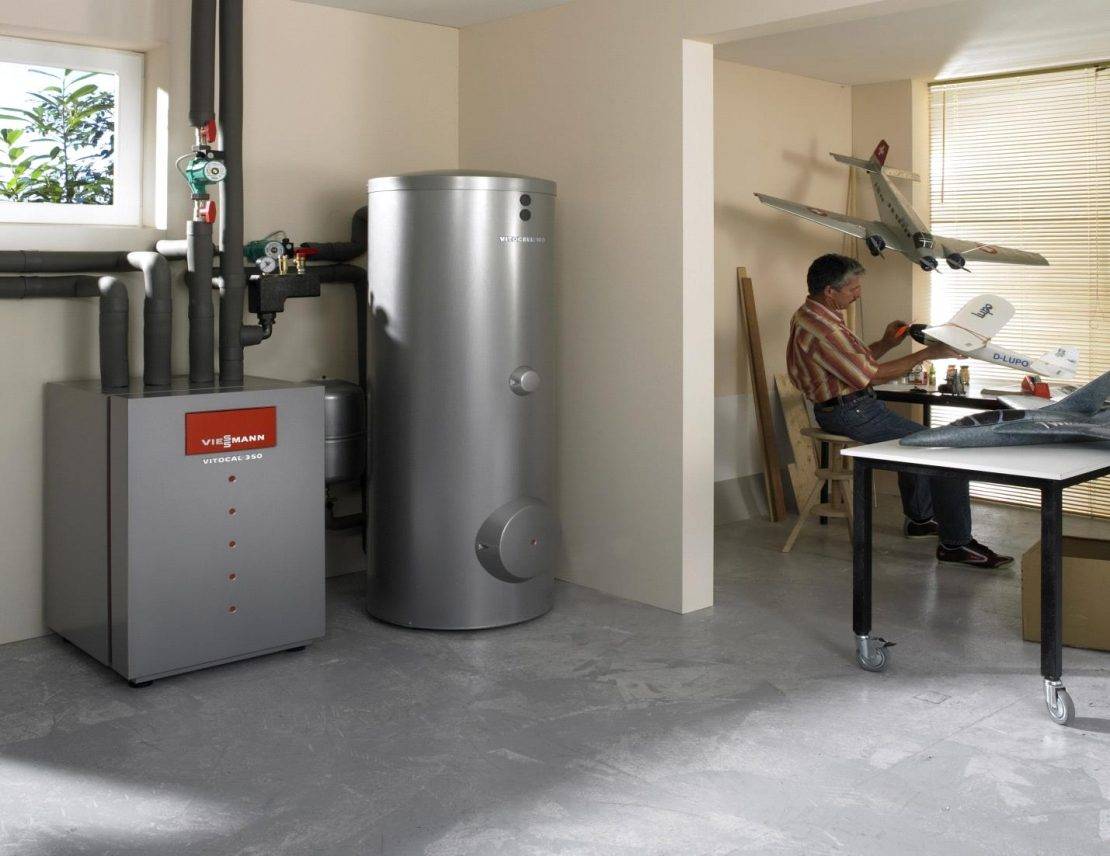

Бойлер
Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления
Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе
Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.
Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.
Циркуляционный насос
Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

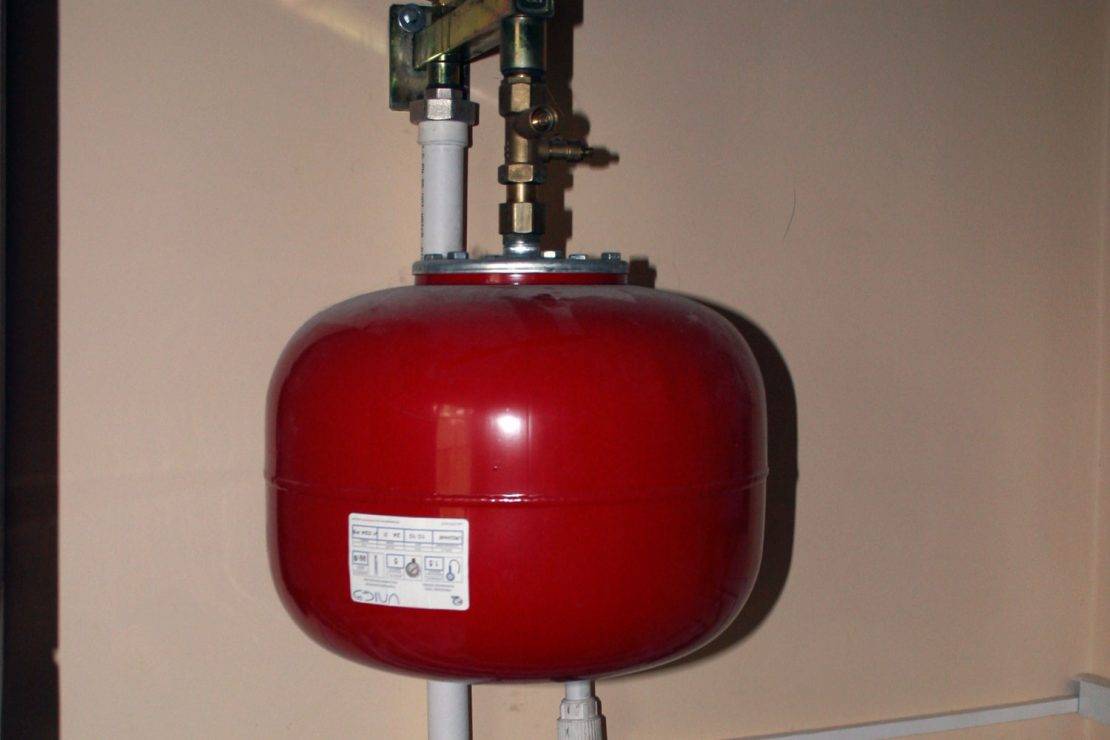

Расширительный бак
Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.
Радиаторы отопления
Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:
Различается несколько типов радиаторов по материалу изготовления:
- Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
- Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
- Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
- Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.
Трубы закрытой системы отопления
Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.
Элементы различаются по материалу изготовления:
- Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
- Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
- Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
- Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
Что такое. Отличия от открытой
Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом
Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.
В наше время замкнутый контур отопления, в котором работает принудительная циркуляция, работает успешно в большинстве частных домовладений.
Замкнутый контур состоит из элементов:
- Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
- Радиаторы, теплые полы;
- Насос;
- Герметичная емкость мембранного типа;
- Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
- Фильтр;
- Арматура для управления и балансировки;
- Трубы;
Главные блоки могут снабжаться дополнительно еще элементами, такими как:
- коллектор;
- Емкости;
- Реле по автоматизации.
Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.
Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).
Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.
Преимущества:
- Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
- Экологическая безопасность, отсутствуют испарения.
- В работе можно применять антифриз.
- Трубы используются недорогие, небольших сечений.
- Нет лишней потери тепла, экономится энергия.
- Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
- Простота регулировки
Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.
Открытая система отопления.
Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.
Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.
Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:
- Подача горячего теплоносителя из котла во все приборы.
- «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.
Схема открытой системы теплоснабжения
В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.
В состав простейшей однотрубной системы открытого типа входят следующие части:
- Котёл для нагревания теплоносителя.
- Приборы отопления (батареи)
- Расширительный резервуар открытого типа
- Трубопровод
В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.
Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.
Циркуляционный насос в системе отопления
Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:
- При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
- Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.
При обустройстве открытой системы отопления нужно учитывать следующее:
- Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
- Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
- Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
- Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
- В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.
4 Схема с однотрубной разводкой
Однотрубная система теплоснабжения предусматривает комбинирование подающей и обратной магистрали. Нагретая жидкость направляется по специальному трубопроводу с арматурой, предназначенной для блокирования потока теплоносителя. В схеме также предусмотрено наличие отдельного патрубка с краном для сброса воды в дренаж.
Его монтаж осуществляется на техническом этаже помещения (самая верхняя точка). По конструктивным особенностям расширительного бака характеризуют и саму систему отопления. То есть, если бак закрытого типа, то и система отопления будет закрытая.
В однотрубную систему обязательно включается группа безопасности, которая содержит в себе:
- воздухоотводчик;
- предохранительный клапан;
- манометр и термометр, часто интегрируемые в одном приборе.
Подключение отопительных приборов в этой схеме может быть диагональным, параллельным и так далее. Однотрубная схема отопления допускает проектирование с вертикальной или горизонтальной разводкой. Оба способа делают возможным подключение к водонагревающему устройству или теплому полу. Для реализации такого проекта необходимо наличие распределительного коллектора, позволяющего доставить нагретый теплоноситель сразу в бойлер, отопительные приборы и теплый пол.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Как заполнить закрытую систему
Начало работ стартует с изоляции всех отопительных устройств от магистралей. Используются для этого краны. Включается подпитка из водорода, контуры постепенно заполняются, воздух при этом постепенно выходит.
После того, как давление станет один бар (отслеживаем показания манометра), прекращаем подачу водорода, активируем насос, чтобы убрать оставшийся воздух. Поочередно следует откручивать краны, спускать воздух, используя устройство Маевского. После этого запускается котел и насос, прогреваем теплоноситель и еще раз делаем продувку в батареях. После этой операции давление поднимается до 2,2 бар, температура в котле не превышает 85 градусов по Цельсию.
Система надежно предохраняется от проникновения воздуха, тем не менее, убрать на 100% весь воздух невозможно. Со временем он накаливается и может стать причиной возникновения закупорок, что приводит к сбою в работе. Кран Маевского является эффективным средством для ликвидации излишков воздуха. Также используются активно сепараторы, которые находятся в самом контуре.
Для более рациональной работы на всех закрытых контурах применяется термостат, он дает возможность серьезно энергию
Открытая и закрытая система теплоснабжения, разница в работе и конструкции.
Основываясь на вышесказанное, закрытая и открытая системы отличаются:
- Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
- Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
- КПД закрытой схемы будет выше в любом случае.
- В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
- В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
- Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
- Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
- Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.
3 Защита от воздушных пробок
Гипотетически в закрытом контуре теплоснабжения воздуха быть не должно, но в действительности небольшое его количество все же содержится. Воздух может скапливаться в момент заполнения системы водой. Другой причиной завоздушивания может стать потеря герметичности в стыковых соединениях. В итоге уровень продуктивность системы падает.
Для эффективного противодействия этому явлению используют специальную арматуру для стравливания воздуха. Чтобы минимизировать вероятность скопления воздуха, следует придерживаться определенных правил:
- подача воды должна осуществляться снизу вверх таким образом, чтобы теплоноситель и образующийся воздух направлялись по одному вектору;
- необходимо открыть воздухоотводчики и закрыть арматуру для сброса воды;
- после того как через воздухоотводчик пойдет вода, его следует закрыть;
- запускается циркуляционный насос.
Для алюминиевых радиаторов наличие воздухоотводчиков обязательно, так как алюминий, взаимодействуя с водой, приводит к химической реакции, сопровождающейся выделением кислорода.
2.1. Двухтрубные системы отопления с верхней разводкой
Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.
Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды
Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак
Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.
Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.
В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.
Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.
В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.
В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.
Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.
Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:
Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
Создание необходимого давления происходит ещё на стадии установки контура отопления.
Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).
Воздухоотводчик в закрытой и открытой системе отопления
- Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
- После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
- Как только из крана отвода воздуха пойдёт вода — перекрыть его.
- Только после всего вышеперечисленного запускать циркуляционный насос.
