Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

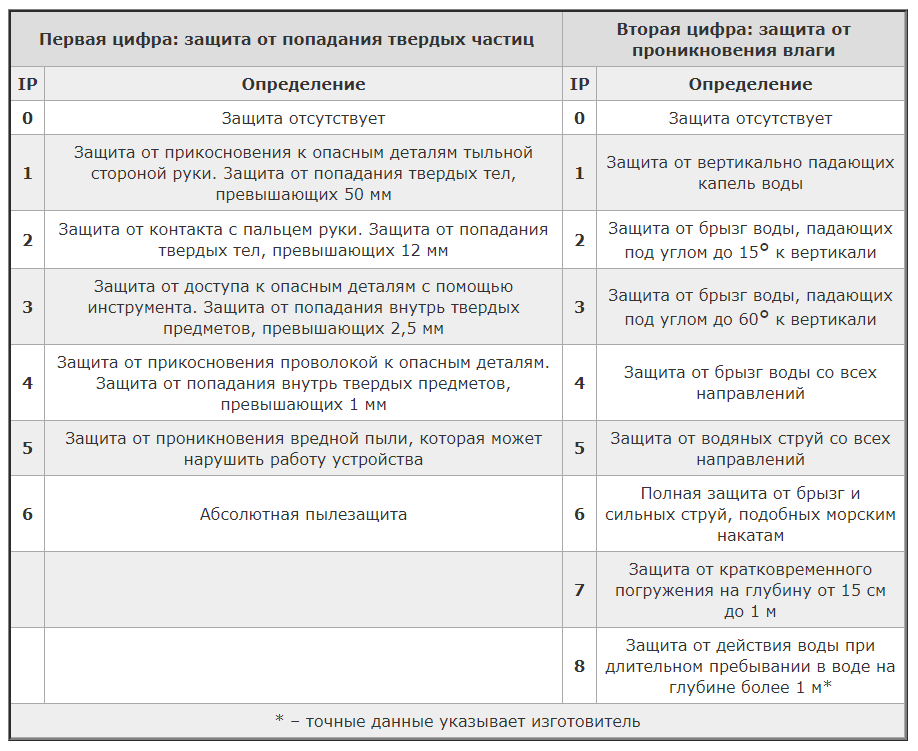

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:
Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.
- Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
- Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
- Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
- Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.
Соответственно, в каждом периметре действуют требования по защите электроприборов.
- Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
- Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
- Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
- Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.
Применение защищенных от влаги розеток
По использованию обыкновенных розеток вопросов практически не возникает – где нужно, там и ставим.
Но другое дело влагозащищенная розетка – особый класс розеток, которые применяются в особых случаях, а именно:
- ванные помещения, и санузлы квартир (домов);
- косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
- бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
- “уличное” применение (на внешней части зданий) и на промышленных объектах.
Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают “стиралки”, гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.
Галерея изображений
Фото из
Расположение розеток в ванной комнате
Влагозащищенные розетки на кухне
Силовые точки в бассейнах и саунах
Использование на открытых площадках
Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это “добро” должно питаться от надёжного источника – электрической сети через влагозащищенную розетку.
Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры.
Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для “подогрева” камней в сауне.
Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3
О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.
Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата.
Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.
Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды
Варианты установки
Условно все способы можно поделить на две категории. Это установка новых розеток, что подразумевает проведение ряда сопутствующих работ, в том числе, полной замены электропроводки, и установка дополнительной розетки влагозащищенной накладной. В данном случае, уже установленная проводка демонтажа не требует.
Монтаж новой розетки:
- проводка в санузле отделяется, ее питание обеспечивается посредством соответствующего кабеля, который идет отдельно
- защита электропроводки обеспечивается посредством функционирования автомата, который устанавливается дополнительно
- Используется УЗО, необходимое для защиты от удара током в условиях возможной утечки, что может быть вызвано деформацией изоляции. УЗО устанавливается сразу же после автомата.
Также следует отметить, что проводка фиксируется посредством кабеля, состоящего из 3-х проводов. Обязательным является наличие специального защитного проводника и двойной изоляции. Розетки должны иметь контакт для заземления. На расстоянии в диапазоне от 0,5 до 2,5 метра от раковины или ванны устанавливаются розетки полугерметичного типа.
Защитный предохранитель в вилке стиральной машины
Монтаж дополнительной розетки осуществляется в соответствии со следующими правилами:
- Необходимо обеспечить заземление от проводки и ее линий, уже установленных
- Рекомендуется установка трансформатора. Другой вариант — установка дополнительной проводящей линии от электрического щита. В данном случае, за защиту будет отвечать УЗО
- Розетки устанавливаются на расстоянии в 60 сантиметров от кабины или ванны
- Обязательное условие — наличие контактов заземления. Они подключаются к соответствующему проводнику.
Особенности подключения розеток и выключателей в ванной
Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.
- Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.
Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.
- УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
- Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.
О том, как правильно установить розетку в ванной, смотрите в видео-ролике.
Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.
- С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
- В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
- Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
- Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.
Как провести розетку в ванной своими руками фото
Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!
Требования к монтажу розеток в ванной
Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:
- монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
- розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
- обязательно наличие системы заземления в розетках;
- соединение розетки с основной проводкой должно быть хорошо заизолировано;
- розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.
Где установить розетку в ванной: о зонах, их размерах
В ванной комнате допустим лишь монтаж розеток, оснащенных специальными крышками, но при включенной в разъем вилке защита снижается, потому даже такое устройство допустимо устанавливать не везде.
Для удобства помещение делят на зоны – 0, 1, 2, 3.
Зоны электробезопасности в ванной комнате
Зона №0 – внутренняя часть душевой, раковины, ванны. Здесь запрещается монтировать любые электроприборы, имеющие напряжение 220В. Разрешены лишь влагозащищенные с рабочим напряжением до 12В.
-
Зона №1 – место возле раковины, под ней, над ванной и др. Электрическое оборудование с уровнем защиты IPX5, типа нагревателей воды, допускается, но розетки также запрещены.
Зона №2 – пространство, расположенное в 60 и более см. от предыдущей зоны. Выключатели, розетки, распределительные коробки здесь недопустимы, но разрешен монтаж светильников, включаемых от шнура, вытяжек, водонагревателей. Чтобы провести ток ко всем этим электроприборам, цельный длинный кабель тянут от щита в прихожей, на лестничной площадке и др.
Зона №3 – место, начинающееся там, где заканчивается вторая зона, то есть 240 см. от нее. В тесных помещениях третья зона отсутствует, потому от установки розетки придется отказаться, в пользу наружной, размещаемой в 60-70 см. от дверной коробки. По «советским» стандартам длина провода от стиральной машины делалась не менее 2,8 м., потому сложностей с подключением в коридоре не было.
Важно учитывать, что правила зон справедливы лишь до высоты 2,2 м. от поверхности пола
Зоны в ванной комнате
Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.
0 зона внутренняя часть ванны, умывальника или душа
В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.
1 зона это зона под раковиной, над ванной и т.п.
Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.
2 зона все что находится, начиная с 60см и более от первой зоны
Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.
В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.
3 зона начинается с того места, где заканчивается зона 2
Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.
Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.
В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.
Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.
Где лучше всего разместить розетку
Ванную комнату условно можно разделить на несколько зон электрической безопасности. Их принято обозначать цифрами от 0 до 4.
- Нулевая зона – это непосредственно ванна, душевая кабина или поддон, их внутреннее пространство, а также вертикальная плоскость возле которой они находятся. В этой области можно использовать приборы с высокой степенью защиты корпуса IP67 или IP68. Напряжение питания при этом не должно превышать 12 В
- К зоне 1 относится прилегающее пространство высотой до 2.25 м. Обычно в этой области устанавливают бойлеры, водонагреватели и розетки с индексом защиты от IP55. Не возбраняется использовать пространство под ванной, при условии, что к нему имеется открытый доступ.
- Зона 2 начинается с расстояния от 60 см от первой зоны, а также верхний ярус помещения выше 2.25 м. Это законное место для систем освещения, вентиляции, гидроприводов, а также розеток с аквазащитой не меньше, чем IP44.
- Зона 3 – это объем, который расположен на 240 см от зоны 2 по горизонтали, и все, что выше нее. Сюда редко доходят брызги воды, усиливается движение воздушных потоков, поэтому разрешено использовать технику и электроустановочные изделия класса IPХ1.
Если кратко и простым языком, то чем дальше розетка от источника воды или тепла, тем лучше. Не рекомендуется монтировать точки питания за оборудованием, удобнее – слева, справа или внизу. К розетке всегда должен быть свободный доступ, чтобы можно было заменить ее или быстро отключить прибор.
Где расположить розетки?
Главное условие – розетка в ванной комнате должна находиться как можно дальше от кранов и смесителей. Оптимальное расстояние – 70 см.
В некоторых случаях невозможно избежать близкого размещения, например, для унитазов с различными функциями. Для этого существуют модели разъемов с повышенной защитой от оседающего конденсата.
Установка стиральной машины производится также на определенном удалении от источников воды, розетку подключают в соответствии с длиной провода оборудования.
Остальную технику лучше распределить на несколько устройств, чтобы не создавать излишнюю нагрузку. Несложно высчитать необходимое количество приборов, исходя из мощности.
Еще один важный фактор – высота расположения.
Нужно обратить внимание на следующие моменты:
- Следует учесть, что в холодный сезон конденсат собирается быстрее. Чем ниже подключен разъем в ванной, тем больше жидкости на него придется.
- Нельзя монтировать приспособление близко от плинтуса. В случаях аварийного затопления оно пострадает в первую очередь, причем риск замыкания увеличится в несколько раз.
- Рекомендуемая высота составляет 180 см, но в некоторых ситуациях допустимо выдерживать расстояние 50 см от уровня пола.
Одним из важных требований при планировании проводки является разделение комнаты на участки. В каждом из них можно устанавливать только определенное оборудование.
Как проводить разделение:
- Нулевая область включает в себя пространство для принятия ванны или душа, здесь находится купель и кабина.
- Первая зона ванной предназначена для второй половины чаши, умывальника или душевого поддона. Здесь разрешено монтировать водонагреватели, но розетки подходят с повышенным уровнем безопасности. Обязательно подсоединять устройство с защитной крышкой. Желательно выбирать маркировку с цифро5, от сильных струй.
- Вертикальная плоскость должна составлять 60 см до разбрызгивателя. В этом участке запрещено располагать любую электротехнику, кроме той, которая непосредственно относится к агрегатам, то есть, системы гидромассажа и джакузи. Они должны быть рассчитаны на напряжение не выше 10 Вт. Источники питания, от которых зависят трансформаторы, выносят за пределы этой области.
- Вторая область комнаты предназначена для установки бойлеров и светильников 2 класса влагоустойчивости. В таких приборах используется двойная изоляция, второй слой – дополнительный. Распределительные коробки, регулирующие и контролирующие узлы в этом месте не монтируют.
- На третьем участке ванной размещают стиральную машину, расстояние от источника воды максимально удаленное. В случае использования штепсельных накладок требуется применение распределителя и УЗО. Если нет возможности подсоединения к квартирному щитку, понадобится переносное управление защитного отключения.
Ванная с зональным делением – это самый безопасный для купания вариант.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Не пропустите: Как выбрать сечение для кабеля. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
| Зона | Класс защищенности | Что может использоваться |
| IРХ7 | электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; | |
| 1 | IРХ5 | только водонагреватели |
| 2 | IРХ4 (IРХ5 для общественных мест) | водонагреватели и светильники класса защиты 2 |
| 3 | IРХ1 (IРХ5 для общественных мест) | Всё остальное |
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Выбор розеток для ванны
Для санузла берут изделия со степенью защиты от IP44 и выше. Эта маркировка означает, что модель не боится мелкодисперсной пыли, влажной грязи и брызг, однако прямой контакт с водой приведет к замыканию. Модификациям с показателем в IP54 не опасны слабая струя воды, если она наклонена вперед.
Розетки с пометкой «7» могут работать погруженными в жидкость на глубину до 1 м. Однако в квартире использовать их нет нужды. Чтобы они проявили свои качества в ванной, остальные составляющие цепи обслуживания – кабели, техника – должны обладать такой же защитой. Это обходится довольно дорого.
Для ванной выпускают специальные модели с приспособлениями, повышающими защиту.
- Со шторкой – у точки выхода есть крышка. Когда ее не используют, контакты закрыты пластиковой водонепроницаемой крышкой.
- Закрытая – изоляцию обеспечивают специальные вставки из резины или пластика. Для подключения нужно слегка сместить вилку.
- С уплотнителем – гнездо гидроизолировано силиконовым контуром. Он предупреждает попадание воды на контакты и убирает влагу с вилки.
Где ставить распределительную коробку в ванной комнате
Согласно ГОСТ 50571.11 выходит, что распределительные коробки нельзя ставить в зонах 0, 1 и 2. А в прочих местах допустимо. К примеру, под потолком, выше 2,25 метра от пола. Допускается установка в зоне 3. В ПУЭ 7 не прописан запрет на монтаж распределительных щитов в ванных комнатах. По указанному поводу говорится:
Разводка в ванной
- Не допускается электрощитовые помещения располагать под душевыми, ванными комнатами, мойками, прочими объектами, связанными с мокрыми технологическими процессами. Оговорка – исключение допускается, когда приняты меры по гидроизоляции. Заметим, что электрощитовые помещения – комнаты, где масса распределительных шкафов, кабелей и прочего хозяйства аналогичного рода. Это не единичный объект, а их скопление. В ванной такое не разместишь. Но прямого запрета нет. Просто написано, что электрощитовые помещения, как правило, доступны исключительно для обслуживающего персонала. На площадке это реализуется наличием навесного (или встроенного) замка, а в ванной по определению подобного нет.
- Опираемся на факт, что не должно быть ответвлений водопроводных труб в помещении и наличие канализации в любом виде в электрощитовых помещениях. Упомянутое исключает установку такого оборудования в санузлах. Напоминаем, что речь идёт о мощных групповых устройствах: вводные устройства (устройства на входе питающей линии в здание либо его часть), главные распределительные щиты (снабжающие здание), распределительные пункты. Согласно букве закона домовладельцы не вправе ставить оборудование в ванной, а для собственников квартир прямого запрета не существует. Вводным устройством квартиры считается оборудование, стоящее на лестничной клетке, защищённое замком, для которого соблюдаются указанные выше требования.
Согласно ГОСТ, читая между строк, напрашиваются выводы:
Корпусы любого оборудования предусматривают сплошную изоляцию. Полагаем, порошковая краска на распределительных щитах вполне подходит к определению. Потому что, несмотря на требования п. 413.2.3 ГОСТ 50571.3, массово применяется в уличных условиях.
Не допускается использовать оборудование без заземлённой системы уравнивания потенциалов. Линия объединяет трубы, ванну, корпусы оборудования.
Не допускается прокладка фазных проводов внутри распределительного щитка без изоляции. Требуется крайне аккуратно заделывать проводку в автоматы защиты и прочие устройства. А контактные площадки надёжно изолировать (как это сделать – вопрос десятый).
Наконец, очевидный факт: на входе в квартиру, желательно в подъездном щитке, нужно поставить дифференциальный автомат защиты с порогом срабатывания не выше 30 мА (мощностью не меньше входного УЗО). Этим выполняем косвенно требования ГОСТ 50571.11 в плане размещения розеток. Из непрямых источников следует вывод, что любое оборудование, эксплуатируемое в условиях повышенной влажности, защищается дифференциальными автоматами
Обратите внимание, распределительный щит на столбе подобных средств лишён. А он частенько мокнет под дождём.
Важный факт: в условиях сырости запрещается открывать внутреннюю дверцу распределительного щита
Под клавиши выключения питания линий выполняются специальные прорези (окошки). Не нашли на это прямых указаний законодательства (схожее обсуждается в п. 413.2.6 ГОСТ 50571.3), но так делается повсеместно на практике, следовательно, неплохо бы опыт распространить на квартиру.
Дверцы распределительного щита от детей и животных прочно закрываются на замок. Если не подходит встроенный, допускается применять навесной (ушки монтирует хозяин распределительного щита). Главное – не вступить в конфликт с требованиями ГОСТ 50571.3, где говорится о недопустимости применения крепежа (ряд п. в разделе 413.2), способного в отдельных случаях нарушить изоляцию.
Ванная комната должна быть светлой
После комплекса подобных мероприятий распределительный щит в ванной комнате уже не представляет опасности. Рекомендуется выбирать модели коробок с корпусом, непроницаемым для влаги и пара. Проводка прокладывается, как правило, скрыто, без металлических экранов.
Пошаговая инструкция по монтажу
Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.
Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.
Шаг 1 – подготовка инструментов и материалов
Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.
При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.
Галерея изображений
Фото из
Отвертка-тестер для проверки напряжения в сети
Специальный уровень для электриков
Комплект плоских и крестовых отверток
Кусачки для обрезки проводов
Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.
Шаг 2 – штробление стен под проводку
Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.
Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.
Рассмотрим, с помощью какого инструмента можно делать штробы в стенах, а также в цементной стяжке на полу, если часть проводки будет проходить под напольным покрытием.
Галерея изображений
Фото из
Профессиональный штроборез с пылесосом
Циркулярная пила с комплектом дисков
Мощный перфоратор или дрель
Ручной инструмент: молоток и зубило
Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.
После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.
Шаг 3 – установка подрозетника
Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.
При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.
Галерея изображений
Фото из
Этап 1 – очистка ниши под установку
Этап 2 – нанесение шпаклевки в розеточное отверстие
Этап 3 – «посадка» подрозетника на место
Этап 4 – уборка лишнего раствора
Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.
Шаг 4 – монтаж и подключение розетки
Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.
Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.
Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение
При подключении обязательно учитываем цветовую маркировку проводов.
С ее помощью гораздо легче определить назначение каждого отвода:
- фаза – белый цвет изоляции;
- ноль – голубой, синий;
- заземление – желто-зеленый или зеленый.
Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.
После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.
Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.
Это интересно: Подключение электродвигателей для струнонавивального станка: освещаем детально
Выводы и полезное видео по теме
Достойный пример правильного подбора и монтажа влагозащищённой двойной розетки с корректным подключением в отдельный автоматический выключатель:
Следующее видео представлено исключительно в качестве знакомства с передовыми технологиями в области производства компонентов электропроводки:
Отличными характеристиками прочности, надёжности и безопасности обладают готовые изделия от популярных компаний-производителей LEGRAND, SCHNEIDER ELECTRIC и BERKER.
Также возможно приобретать фурнитуру от шведской ABB и немецкой GIRA, но у этих фирм стоимость немного дороже в связи с использованием в производстве продукции достаточно дорогих материалов, включая бронзу и позолоченные металлы.
Ждем ваших рассказов о выборе розеток для установки в санузлах и бассейнах. Пишите, пожалуйста, в блоке, расположенном внизу, под текстом статьи. Здесь же задавайте вопросы и комментируйте предложенный к ознакомлению материал.
