Виды зенитных фонарей

Классифицировать фонари можно по целому ряду признаков.

Возможность распахивания створки

По данному признаку фонари делятся на:

Глухие. Открывать такой фонарь нельзя, так что он может выполнять только одну функцию — служить источником естественного освещения.
Открывающиеся. Как ясно из названия, створку можно открыть, обеспечив тем самым проветривание или дымоудаление.

Открывающийся зенитный фонарь обеспечивает выход на кровлю

Створка может открываться:

вручную: при помощи подсоединённой к ней длинной штанги;
при помощи электро- или пневмопривода.

Современные фонари с приводом комплектуются датчиками, благодаря которым проём автоматически закрывается при появлении осадков и открывается при обнаружении в помещении дыма или высокой температуры.

Существуют автоматически открывающиеся фонари с аккумуляторами — они не зависят от работоспособности электросети.

Форма в плане может быть:

круглой;
прямоугольной;
многоугольной.

Материал светопропускающего элемента

Используются различные виды стекла (обычное, триплекс и др.) и прозрачные полимеры — органическое стекло, поликарбонат, светопропускающая разновидность ПВХ, полиэфир и пр.

О преимуществах и недостатках наиболее часто применяемых материалов поговорим в разделе о проектировании.

Форма светопропускающего элемента

Применяются такие варианты:

плоский элемент;
двускатный;
в виде пирамиды;

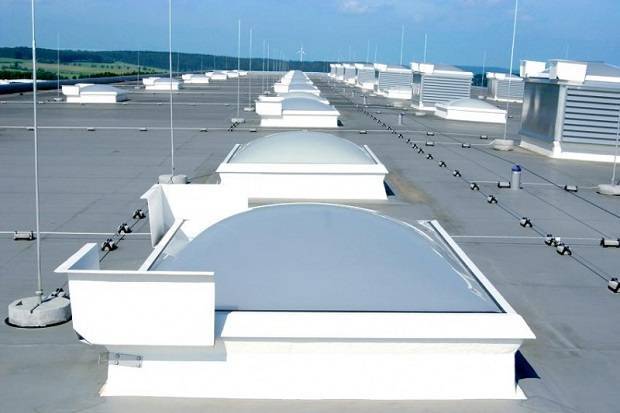

криволинейный: в виде арки или купола.

Криволинейные элементы изготавливают преимущественно из полимеров. При этом пластик превращается в предварительно напряжённую конструкцию, в силу чего становится намного более прочным.

Пирамидальная конструкция при большом угле наклона граней менее подвержена ударам градин.

Пирамидальный зенитный фонарь хорошо переносит град и снегопады

Огнестойкость

Зенитные фонари, светопропускающие элементы которых изготовлены из оргстекла, стеклопластика и прочих полимерных материалов, можно применять:

в зданиях I и II степеней огнестойкости;
в помещениях категорий Г и Д, если используемые материалы покрытия относятся к группам НГ, Г1, Г2.

Для изготовления огнестойких (противопожарных) фонарей используется пожаростойкое стекло. При выборе такого изделия необходимо руководствоваться нормируемым пределом огнестойкости крыши. Устанавливаются огнестойкие зенитные фонари на торговых центрах, бассейнах, спортзалах, производственных цехах.

Предел огнестойкости нормируется по потере:

несущей способности R;
целостности E;
теплоизолирующей способности I.

Конструктивное исполнение

Фонари бывают:

Точечными. По размерам напоминают обычное окно, предназначены для освещения небольшой зоны.
Ленточными. Имеют большую протяжённость и устанавливаются вдоль почти всей крыши. Применяются в больших постройках, таких как ангары, складские помещения, цеха промышленных предприятий, торговые павильоны. Зенитные фонари ленточного типа используются для освещения больших производственных площадей

Материал рамы и контура опирания

Эти элементы могут изготавливаться:

из стальных профилей;
из алюминиевых профилей — более предпочтительный вариант, так как алюминий обладает коррозионной устойчивостью и очень мало весит;
деревянные бруски (применяются в очень редких случаях).

Наличие светопроводящей шахты

Фонари с такими шахтами устанавливаются в помещения с подшивными (подвесными) потолками. Шахта — это короб с зеркальным покрытием изнутри, который проводится сквозь потолок.

Видео: зенитный фонарь из стеклопакетов

Это интересно: Современные системы дымоудаления – роскошь или необходимость?

Сферы использования и преимущества

Наиболее часто используются в торговых, офисных и спортивных центрах, а также в престижных жилых объектах премиум класса. Технически их эксплуатация этим не ограничивается — они легко могут устанавливаться, к примеру, на кровле общественных или промышленных строений.

Практичность конструкций

Сооружения, в которых используются конструкции таких фонарей, отличаются сочетанием изящности и практичности. Этим объясняется их растущая в настоящее время популярность. Приток естественного освещения с их использованием увеличивается, а счета за электричество уменьшаются.

Кроме того, зенитные осветители не занимают внутреннее пространство, а напротив, делают его визуально просторнее. Также этот привлекательный элемент дизайна позволяет повысить вентиляцию. Для человеческого глаза естественный свет, пропускаемый такими конструкциями, благоприятнее электроосвещения.

Повышенная пожаробезопасности

Другим достоинством зенитных осветительных конструкций является их направленный на безопасность функционал. Их современные модели зачастую оборудованы специальными клапанами, предназначенными для удаления дыма.

По статистике, при пожарах многие люди становятся жертвами именно дыма, а не огня: продукты горения различных облицовочных материалов и деталей интерьера представляют серьёзную угрозу для здоровья. Но дымовыводящие клапаны продвинутых зенитных осветителей способны минимизировать вред при задымлении от возгорания. Это повод задуматься над их установкой для тех, кто заботится о пожарной безопасности.

За счёт своей конструкции, в условиях пожара система зенитного фонаря представляет следующие преимущества:

в зависимости от наличия клапанов для вывода дыма наружу — уменьшаются риски удушья от дыма;
лучшая видимость на месте пожара в условиях возгорания ночью, при выключенных или неисправных электроприборах, что послужит быстрой эвакуации;
при открытости конструкции — внутри помещения удастся понизить температуру от пламени, что способно снизить скорость распространения огня и минимизировать урон зданию.

Современные дымовыводящие системы этих фонарей могут срабатывать автоматически — это обеспечивается путём их приёма от датчиков задымлённости и температуры сигнальной информации. В некоторых из них есть функции дополнительной вентиляции, что усилит эффект выветривания дыма.

Монтаж зенитного фонаря

Установка зенитных фонарей осуществляется на крыше здания, и необходим допуск персонала на осуществление высотных работ, проведение соответствующего инструктажа.

Монтаж некоторых видов зенитных фонарей, например, самонесущих купольных, относится к работам высокой категории сложности и выполняется специализированными предприятиями.

Общие принципы монтажа зенитных фонарей

Зенитный фонарь, монтаж

Ряд фирм наладили изготовление зенитных фонарей «под ключ». Установка зенитных фонарей такого типа сводится к доставке их на место и фиксации над проёмом в крыше при помощи готового набора крепежных изделий.

В самом общем случае монтаж зенитных фонарей сводится к трём операциям:

Сборка стакана (основания) зенитного фонаря,
Монтаж рамы фонаря,
Остекление зенитного фонаря.

В ряде случаев осуществляются подготовительные мероприятия: натяжка страховочных сетей, зачистка от мусора и выравнивание поверхности, на которую будет монтироваться зенитный фонарь, и т.д.

Сборка и изготовление зенитного фонаря для освещения

Рассмотрим все эти операции на типовом примере сборки зенитного фонаря, осуществлённой над кабинетом техбюро цеха по переработке пластмассы одного из промышленных предприятий Подмосковья.

Все сборочные единицы зенитного фонаря изготовлены на ремонтном участке указанного цеха.

1. Сборка стакана зенитного фонаря

Зенитный фонарь в разрезе

1.1. Зачистка плиты перекрытия по контуру проёма под зенитный фонарь при помощи шлифовальной машинки.

1.2. Укладка по периметру проёма полосы рубероида и резиновой ленты-уплотнителя.

1.3. Установка поверх пакета «рубероид-резиновая лента» стакана зенитного фонаря – основания для крепления фонарной рамы.

Стакан квадратной формы сварен из четырёх швеллеров серии «П» высотой 30 см и шириной полки 10 см. Подъём на крышу- автокраном строительного цеха предприятия.

1.4. Крепление швеллерной коробки к потолочному перекрытию – при помощи анкеров сквозь слой резинового уплотнителя и рубероида.

2. Монтаж рамы фонаря

Монтаж наклонного зенитного фонаря

2.1. Рама фонаря сварена из четырёх отрезков уголкового профиля внутренними частями уголков к центру рамы. С внешней стороны одного из профилей были приварены дверные петли для откидывания рамы. Со всех сторон в вертикальных сторонах уголков профрезированы отверстия для стока воды – шпигаты.

2.2. Крепление поверх швеллерной коробки резиновой ленты – уплотнителя. Крепление было осуществлено при помощи винтов с потайной головкой с шагом в 5-6 см по всему периметру основания фонаря.

2.3. Установка рамы фонаря по месту на полки швеллеров. Рама была наложена на резиновый уплотнитель поверх швеллеров основания и отцентрована по осям симметрии швеллерной коробки. Петли рамы приварены к полкам швеллерной коробки

3. Остекление зенитного фонаря.

Зенитный фонарь после монтажа

3.1.Укладка на «полки», образованные горизонтальными частями уголкового профиля, резиновой ленты-уплотнителя.

3.2. Укладка поверх уплотнителя листа плексигласа толщиной 3 мм.

3.3. Установка штапиков – полого алюминиевого профиля квадратного сечения 40х40 мм. Крепление штапиков – винтами через сквозные отверстия к вертикальным полкам уголков рамы.

Открытие зенитного фонаря осуществляется при помощи эксцентрикового механизма.

Удаление снега в зимнее время – таянием от потока горячего воздуха от переносной тепловой пушки с вытеканием талой воды через проделанные при сборке рамы фонаря отверстия-шпигаты.

Зенитные фонари

Компания «Tyga» осуществляет изготовление и монтаж зенитных фонарей по самым привлекательным ценам в Москве. Зенитный фонарь в кровле способен решить проблему дефицита дневного освещения в осенне-зимний период года. Зенитные фонари представляют собой светопрозрачную конструкцию, которая отличается эстетичностью и безопасностью.

Как правило, такие конструкции монтируются на крышах торговых центров, промышленных зданий и коттеджей. Зенитные фонари промышленных зданий способны сократить расходы на электроэнергию, благодаря увеличению притока естественного света.

Конструкция зенитных фонарей имеет особую форму, где поверхности наклонены под углом около сорока пяти градусов к поверхности крыши. Это позволяет обеспечить прохождение максимального света и не накоплять снег в зимний период года. Благодаря установке таких сооружений поступление света в помещение увеличивается на пятьдесят процентов, если сравнивать с привычным освещением с вертикальным остеклением.

Современные конструкции изготавливаются по технологиям, которые исключает протекание и обеспечивают эффективную теплоизоляцию. Среди преимуществ таких сооружений нужно отметить следующие:

уменьшение расходов на электричество,
увеличение естественной освещенности на пятьдесят процентов,
привлекательный внешний вид,
эффективная защита от уф-излучения,
повышение пожарной безопасности,
обеспечение дополнительной вентиляцией.

Производство, изготовление и остекление зенитных фонарей по приемлемой цене в Москве

Компания «Tyga» осуществляет производство и остекление зенитных фонарей по самой низкой цене в Москве. Опорную часть конструкции делают из стального или алюминиевого профиля. Прозрачная часть представлена стеклопакетами из профильного, органического или силикатного стекла. Кроме того, может использоваться полиэфирный стеклопластик.

Для отдельного проекта материалы изготовления выбираются по согласованию с заказчиком. На этапе разработки проекта учитываются климатические особенности региона, архитектурные особенности крыши и прочие параметры.

Качество изготовления и монтажа определяет эксплуатационный срок конструкции и её функциональность. Перед тем, как начать проектировку должна быть определена форма сооружения. Она может быть квадратной, пирамидальной, арочной, круглой, многогранной, двускатной или плоской. Помимо прочего, нужно определится, необходимо ли делать конструкции глухой или предусмотреть открывающиеся створки для вентиляции и дымоудаления.

Особенности установки ↑

Самостоятельный монтаж возможен. Но для этого необходимо проделать ряд предварительных мероприятий. К ним относятся подготовка проема для будущей конструкции, установка фонаря, регулировка фурнитуры и монтаж управляющих элементов.

Сразу стоит отметить, что это можно сделать только для домов, в которых отсутствует чердачное помещение, либо оно выполняет функции жилого.

Подготовка поверхности

Со ската крыши убирается весь мусор и делается монтажный проем для установки. Лучше всего, если он был заранее предусмотрен еще на этапе проектирования дома. Таким образом вероятность повреждения несущих элементов крыши минимизируется.

На выбор определенной модели фонаря влияют габаритные размеры проема. Также нужно учесть, что конструкция будет возвышаться над поверхностью кровли минимум на 300 мм. Эти данные можно взять из технического паспорта.

Монтаж стакана

Связующим элементом между фонарем и кровлей является установочный стакан. Он располагается по краю проема и служит для установки основной конструкции. Во время его крепления необходимо предусмотреть теплоизолирующий и водонепроницаемый слой. Они монтируются по краю проема.

Совет
Чаще всего для этого используют битумную мастику и вспененный полиэтилен.

На этом этапе важно проверять правильность расположения стакана – от этого будет зависеть угол наклона света, проникающего в помещение

Установка рамы

Рама монтируется в корпус стакана. Для этого в нем предусмотрены монтажные узлы, с помощью которых образуется единая конструкция. Не допускается наличие щелей между ее элементами, так как это может привести к попаданию влаги в структуру кровли и комнату. Для предотвращения этого производители устанавливают по наружным краям рамы контур из резинового уплотнителя.

Остекление

Если используется глухая конструкция (без возможности открывания) – поликарбонат крепится на внутренние края рамы и фиксируется штапиком. Его конфигурация определяется толщиной прозрачного материала. Перед приобретением зенитного фонаря необходимо уточнить этот вопрос.

Для открывающихся моделей технология остекления отличается. С помощью петель происходит крепление створки к раме. Затем выполняется регулировка фурнитуры, чтобы обеспечить плотный и равномерный прижим по всему периметру в закрытом состоянии створки. Далее монтируется дистанционный механизм открывания.

Механический. Чаще всего это длинная штанга, соединенная с фурнитурой створки с помощью шарниров. Ручка располагается в комнате непосредственно под зенитным фонарем на удобной для пользователя высоте.
Электрический дистанционный. Для этого на створку монтируется специальный электропривод, подключенный к электросети. Рекомендуется выбирать модели с автономным источником работы, чтобы открыть (закрыть) створки при отсутствии электропитания. Управление происходит с помощью дистанционного пульта.

с пневматическим приводом

с электрическим приводом

На этом монтаж зенитного фонаря можно считать завершенным

Важно перед его выбором правильно рассчитать оптимальные размеры конструкции. Эта процедура обязательна для производственных, коммерческих и общественных зданий, так как у них зенитные фонари выполнят функцию удаления дыма

Для этого необходимо руководствоваться нормами СНиП 2.04.05-91*У.

Фото: световые фонари

2021 stylekrov.ru

Контроль качества при монтаже строительных конструкций

Входной контроль. Проверяются:

– предыдущие работы (акт, исполнительная схема);
– качество конструкций;
– наличие паспортов на раствор, бетон;
– наличие сертификата на сталь металлоконструкций, а также на стальные детали и электроды;
– техника должна обеспечить заданную точность сборки;
– геодезические инструменты (поверки).

Операционный (технологический) контроль. В процессе всего монтажа контролируются:

– пространственное положение элемента (в плане, по высоте, по вертикали);
– надежность временного закрепления;
– качество выполнения рабочего стыка (см. ниже);
– технология замоноличивания стыков и швов конструкций.

Выходной (сдаточный) контроль. Предъявляются:

– исполнительная схема;
– паспорта на конструкции;
– акт о приемке конструкций в монтаж;
– паспорта на бетон, раствор;
– сертификат на стальные изделия и электроды;
– результаты испытаний кубиков бетона;
– журнал бетонных работ;
– копии дипломов сварщиков;
– результаты испытаний сварных швов (в отдельных случаях).

Контроль качества сварных швов. Качество сварных швов стальных конструкций проверяют внешним осмотром, просвечиванием, магнитографическим методом, ультразвуком, химической реакцией, керосином и вакуум-методом. Швы законченных сборкой резервуаров проверяют также гидравлическим способом (водой) или пневматическими испытаниями.

Внешним осмотром через лупу 5- или 10-кратного увеличения или невооруженным глазом определяют наружные дефекты сварных швов. Перед осмотром швы очищают от ржавчины, грязи и заусенцев. Обнаруженные дефекты отмечают мелом для исправления.

Просвечивание основано на способности рентгеновских или гамма- лучей проникать через толщу материала. С одной стороны на магнитных держателях закрепляют аппараты для просвечивания, а с другой стороны – чувствительную фотопленку. В местах шва, где имеются поры, шлаковые включения или непровар, на пленке образуются более темные пятна.

Просвечиванием, согласно СНиП, проверяют только часть швов-3… 10 %. При обнаружении дефекта количество проверяемых швов удваивают.

Ультразвук дает возможность обнаружить дефекты вследствие различного отражения направленного пучка высокочастотных звуковых колебаний от металла (сплошного сварного шва) и пустот в шве. Места контроля обильно покрывают маслом (автолом и др.) для обеспечения акустического контакта.

Керосином испытывают на плотность швы резервуаров, труб и других листовых конструкций. Используя его высокие проникающие свойства, можно обнаружить мельчайшие капиллярные отверстия. Для этого шов с одной стороны смазывают керосином, а с другой наблюдают за ним. Если через 4-8 минут на поверхности не будет обнаружено керосиновых пятен, значит шов достаточно плотен. Чтобы легче было обнаружить пятна керосина, рекомендуется сторону, не смазанную им, обмазать разведенным в воде мелом или каолином. Керосин образует на обмазке после высыхания желтые пятна в местах провара.

Зенитные фонари для кровли

Зенитные фонари в промышленных зданиях используются для организации естественного освещения крупногабаритных строений с большими пролетами. Они могут устанавливаться на одно- и двухскатных, а также на плоских крышах (эксплуатируемых и нет). При этом применение зенитных фонарей не зависит от разновидности кровли. Они могут сочетаться с металлочерепицей и другими типами профилированного металла, полимерными мембранами или рулонным битумным покрытием.

Если вам требуется установка промышленных зенитных фонарей дымоудаления, обратитесь в компанию «Меркор-ПРУФ». Мы предлагаем проектирование, установку и обслуживание ленточных и точечных конструкций mcr PROLIGHT.

Назначение зенитных фонарей

Зенитные фонари для кровли помогают решить проблему освещенности сооружений большой площади. Их световая активность больше в 2–2,5 раза, чем у классических вертикальных окон той же площади. Благодаря своим особенностям конструкции большинство конструкций помогают наладить систему эффективной вентиляции сооружения без применения принудительный вытяжки и электрических приводов – перегретый воздух выходит из здания естественным способом. Кроме того, данные конструкции позволяют создать эффективную систему дымоудаления.

Разновидности зенитных фонарей

Промышленные зенитные фонари классифицируются по разным признакам.

По материалу светопроницаемого элемента выделяют:

зенитные фонари из поликарбоната. Поликарбонат – современный, легкий, прочный и удобный в использовании прозрачный материал. При необходимости такая конструкция может быть оборудована тонированным материалом. Он несколько снижает пропускную способность, но будет довольно эффективным решением для регионов с жарким климатом;
из стекла. По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

По типу конструкции различают:

ленточные зенитные фонари. Они представляют собой продолговатые конструкции с плоским, арочным или треугольным сводом. Устанавливаются либо вдоль конька крыши, либо между стропильными фермами. Как правило, ширина составляет 1–6 м при длине 10–15 м. Это один из наиболее эффективных инструментов для получения естественного освещения;
точечные зенитные фонари. Они представляют собой квадратные или прямоугольные конструкции, заполненные сотовым или монолитным поликарбонатом. Предназначены для освещения определенного участка внутреннего пространства. Как правило, у таких фонарей небольшие размеры (для промышленных и общественных сооружений примерно 3 х 3 м).

Рамы зенитных фонарей могут быть выполнены из стали, алюминиевых сплавов, полимеров. Последние отличаются доступной ценой и стойкостью к коррозии, но они могут быть использованы только в регионах с мягким климатом, так как имеют низкую прочность при отрицательных температурах. Для крупногабаритных изделий применяется только сталь.

Правила изготовления и монтажа зенитных фонарей

Чтобы организовать более равномерное и эффективное освещение всего внутреннего пространства сооружения, рекомендуется:

использовать несколько зенитных фонарей небольших и средних размеров;
делать площадь остекления зенитного фонаря не менее 2 м2;
поднять зенитные фонари над кровельным пирогом минимум на 30–40 см, что предотвратит заметание свода снегом и поможет сохранить эффективность конструкции в зимний период.

Такая конструкция может обойтись несколько дороже, чем применение одного фонаря большого размера, но экономия на освещении затененных участков быстро компенсирует разницу в стоимости

При монтаже зенитного фонаря на промышленном здании особое внимание следует уделять герметичности и утеплению мест сопряжения с несущими конструкциями стропильной системы. Небрежное выполнение такой работы может привести к образованию протечек и увеличению теплопотерь здания

Если у вас возникли вопросы по условиям приобретения и монтажа зенитных фонарей, обратитесь к нашим специалистам по телефону или электронной почте, которые указаны в верхней части страницы.

По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
на бруски настилают накат, который можно сделать, сбив щиты из досок;
щиты соединяют и прикрепляют к черепным брускам;
если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

Расчёт зенитного фонаря

Изготовители световых куполов утверждают, что их можно устанавливать на любом участке кровли и типе крыши, но важно понимать: это верно лишь теоретически. На практике конструктив крыши может наложить существенные ограничения

К примеру, на остроугольной готической кровле не получится установить большой многоугольный купол, для таких крутых скатов лучше подходят плоские стеклянные конструкции.

Сложный декоративный купол отлично демонстрирует, что проектирование фонаря должно выполняться вместе с проектированием всей крыши

Кроме количества зенитных фонарей требуется тщательно продумать их расположение. В идеальном случае в помещение должно попадать максимальное количество света при минимуме тепла

К тому же летом важно обеспечить активную вентиляцию, а зимой — предотвратить потери тепла через купол. Строительные правила также требуют, чтобы точечные фонари размещались на крыше равномерно, что не позволяет подсвечивать произвольные функциональные зоны помещения

Расчёт металлоконструкции зенитного фонаря

Как правило, подобные расчёты производят специалисты фирм-изготовителей стеклянных куполов. Специализированных программ и онлайн-калькуляторов для самостоятельных вычислений в сети пока нет. Поэтому самый надёжный способ получить хороший результат — обратиться за консультацией в несколько фирм, сравнить их цены и предлагаемые параметры конструкций.

Для проёма под зенитный фонарь в монолитной бетонной плите требуется особый расчёт

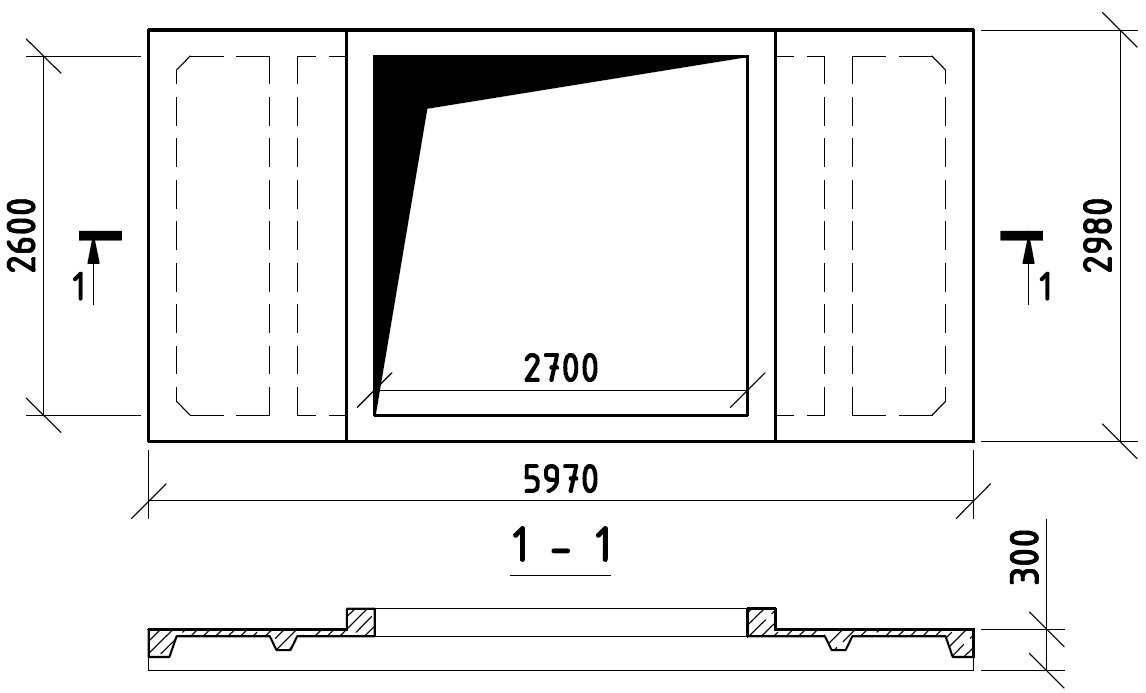

При определении максимально возможного проёма в конструктиве перекрытия следует учесть материал и размеры плит, расположение рёбер жёсткости и т. д. Для монолитной бетонной плиты размеры соответствуют ГОСТ 22701.4–77 (марка плиты ПФ-4АIIIвТ, масса — 2,3 тонны, содержание стали 112 кг, объём бетона 0,91 м3). При отклонении хотя бы одного из указанных параметров найденная величина окажется неправильной. Именно поэтому не стоит пользоваться скачанными из сети чертежами зенитных фонарей и доверять фирмам, готовым сделать 3Д-проект даже не глядя на вашу крышу.

Если же вы решили заняться вычислениями самостоятельно, при подсчётах следует учесть нормативы:

минимальная высота купола над крышей — 30 см, средняя — 60 см, максимальная — 80 см;
минимальная площадь остекления — 2 м2, максимальная — 10 м2 (для светопрозрачных полимеров);
для внутренней отделки установочного стакана используются материалы с коэффициентом светоотражения около 0,7;
максимальный угол наклона граней купола 30о, для больших куполов с высотой больше 1 м — 15о;
для помещений ниже 7 м лучше подходят точечные световые купола, выше 7 м — ленточные;
расстояние между куполами с полимерным заполнением не может быть меньше 3 м, для больших фонарей — 4,5 м;
вокруг каждого светового купола должно быть пространство для подхода и обслуживания с минимальной шириной 1 м;
допустимый прогиб основания купола — не более 1/200 при заполнении листовым стеклом и не более 1/500 при установке стеклопакетов, допустимый прогиб ЖБ панели в месте монтажа — не больше 1/400;
толщина полимерного листа для криволинейного купола должна составить 4 мм для внешнего слоя и 2,5 мм для внутреннего;
размер опорного стакана нужно подобрать так, чтобы он как минимум двумя сторонами опирался на несущие элементы крыши;
в производственных зданиях, выделяющих больше тепла, чем 20 Ккал/м3*ч и загрязняющих аэрозолей (пыли, копоти) больше 5 мг/м3, установка светопрозрачных зенитных фонарей не рекомендуется.

Полный спектр требований к данному виду вентиляции и освещения изложен в СНиП 2.04.05–91.

Более подробные инструкции по проектированию световых куполов находятся в методическом пособии «Проектирование зенитных фонарей». Там есть таблицы с указанием коэффициентов напряжённости материалов, светопропускания, теплоёмкости и других показателей. По приведённым формулам можно рассчитать количество, вид и размеры световых куполов под ваше здание.

Но если нет опыта, вы, скорее всего, не сможете учесть все необходимые параметры и коэффициенты, чтобы в итоге получить надёжную и безопасную конструкцию. Лучше не рискуйте — обратитесь к фирме-изготовителю.

Расчет висячей стропильной системы

Крыша с висячими стропилами должна рассчитываться еще на этапе проектирования – это позволяет избежать дальнейших проблем. Лучше всего будет заказать расчет у специалистов или воспользоваться готовым проектом, но при желании можно сделать всю работу самостоятельно, воспользовавшись онлайн-калькулятором или более традиционными методами проведения расчетов.

В любом случае, для расчетов потребуется знать:

Площадь и размеры подкровельного пространства;
Наличие мансарды;
Ожидаемую нагрузку на кровельную систему;
Угол наклона скатов;
Вид стропильной системы;
Материал изготовления стен здания;
Материал кровельного покрытия.

Расчет висячих стропил нужен для того, чтобы определить толщину стропил, шаг их установки и форму необходимых ферм.

Продукция и услуги Фабрики Окон

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Алюминиевые окна

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Панорамное остекление

Презентабельность и большие размеры – основное отличие панорамных окон. Превосходный вариант для оформления террасы, бассейна, эркера, крыши, зимнего сада.

Витражи

Разнообразят декор окна или двери. Для декорирования доступны сотни цветовых решений. Создание индивидуальных рисунков разной сложности.

Окна-порталы

Новый взгляд на открытие окон. Створка просто убирается в сторону, экономя свободную площадь в помещении. Отличное решение для создания панорамного вида из окна.

Разновидности зенитных фонарей и их конструкции
