Вытяжной вентилятор для ванной. Виды принудительной вентиляции и советы по выбору

Виды вентиляции

Различают два вида систем вентилирования.

Естественная вытяжка

Естественная вытяжка в ванной комнате создается путем вывода спертого воздуха через вентиляционную шахту. Такой вид вентиляции закладывается на стадии проектирования и строительства домов. Для эффективного функционирования системы необходим приток свежего воздуха через специальные отверстия в двери ванной комнаты.

В тех случаях, когда вытяжка вентиляционная для ванной работает неправильно или недостаточно эффективно, принудительная вентиляция в ванной комнате, способна исправить ситуацию.

Вытяжка принудительная в ванной комнате создается за счет использования специальных приспособлений – вентиляторов.

Принудительная вытяжка, вентиляция

В каких случаях необходима искусственная вентиляция

Искусственная вентиляция необходима, при исправно работающей естественной, если вы замечаете:

ржавчину на трубах или металлических изделиях;

конденсат на стенах, окне, предметах;

признаки появления (черные точки) или ярко выраженную гниль, плесень.

Принудительная вентиляция, установленная в ванной комнате в дополнение к естественной значительно снижает пагубные проявления повышенной влажности. Это благоприятно сказывается на состоянии и сроке эксплуатации бытовой техники, установленной в комнате. Позволит дольше сохранить потолки и стены в первозданном состоянии после ремонта.

Какую модель выбрать для ванной комнаты?

Какой марке и модели отдать предпочтение? Все зависит от личных предпочтений и приоритетов самого владельца помещения. Принципиально важными могут оказаться несколько нюансов: производительность, функциональность, цена, уровень шума, дизайн. Можно рекомендовать несколько моделей, каждая из которых отличается хорошим качеством.

Если покупатель ищет надежную модель с дополнительными функциями, стоит обратить внимание на Soler&Palau SILENT-100 CHZ. Это дорогое удовольствие: вентилятор стоит свыше 5000 рублей, но затраты окупаются за счет долговечности и удобства эксплуатации

Модель подходит для ванной комнаты площадью около 4 м.кв., оснащена таймером с отсрочкой включения, датчиком влажности.

Прибор отличается высокими показателями производительности, экономично потребляет электроэнергию, исключительно долговечен и не производит шума при работе (максимальный уровень – 26,5 дБ). Увеличенный срок службы достигается за счет наличия шариковых подшипников в конструкции электродвигателя.

Это осевой вентилятор, который можно монтировать как на стене, так и на потолке. Модель отличается универсальным дизайном и подходит для любого интерьера

Из недорогих бесшумных канальных вентиляторов для вытяжки лучше всего выбрать VENTS 100 Квайт с укороченным патрубком. Сама модель обходится чуть дороже 1600 рублей, но при этом очень надежна, производительна и экономична. Ее легко устанавливать, т.к. длина патрубка составляет всего 81 мм.

Уровень шума – 25 дБ. Вентилятор безопасен: оснащен системой защиты от перегрева и высокой влажности. Однако покупатели отмечают и серьезный недостаток модели – неплотный обратный клапан. Это может стать проблемой, если прибор выбирают для квартиры в многоэтажном доме.

Неброский вентилятор VENTS 100 Квайт хорошо впишется как в ультрасовременный интерьер, в котором превалируют стекло и металл, так и в классический – с богатой декоративной отделкой

Сложнее всего выбрать правильный вентилятор владельцам просторных ванных комнат. Хорошее решение – Electrolux EAF-150. Модель обойдется около 2100-2200 рублей, но обеспечит полноценную вытяжку в большом помещении, т.к. прокачивает 320 м.куб. воздуха в 1 час. Еще один приятный бонус от производителя – удобство монтажа: прибор можно без проблем закрепить где угодно (на стене, потолке, воздуховоде).

Модель отличается оригинальным дизайном и благодаря декоративной панели внешне не похожа на вентилятор. При желании панель можно убрать. Прибор легко монтировать, эксплуатировать и обслуживать, но он не идеален: при работе производит шум около 35 дБ.

Предлагаем видео с обзором характеристик модели Electrolux EAF-150:

Если при выборе вентилятора самым важным требованием является бесшумная работа, стоит купить Soler&Palau SILENT-100 CZ. Стоимость прибора – около 2000 рублей. Помимо изначальной максимальной шумозащиты, производитель предусмотрел элементы, гасящие вибрацию.

Модель включается вручную. Она надежна, отличается долговечностью, оснащена системой влагозащиты. К минусам покупатели относят неудобное обслуживание вентилятора: его сложно чистить. Датчика влажности нет.

Диаметр патрубка модели составляет 100 мм. Конструкция разработана так, что прибор не препятствует естественной вентиляции помещения, когда отключена вытяжная

Многие покупатели ищут качественные функциональные модели, выполненные в небанальных цветах. За 2700 рублей можно приобрести Electrolux EAFR 100. Компания производитель выпускает эту модель в 10 цветах.

Вентилятор отличается хорошим дизайном, высокой производительностью и приемлемым уровнем шума (30 дБ). Единственный недостаток – его неудобно чистить. Впрочем, это нужно делать всего дважды год.

Еще одна удачная дизайнерская модель – Soler&Palau SILENT-100 DESIGN 3C. Ее стоимость немного ниже, чем предыдущей, и составляет около 2000 рублей. Вентиляторы выпускаются в 5 разных цветах, дополнительно к каждому из них прилагаются сменные цветные полоски.

В технической документации производитель указывает низкий уровень шума – 26 дБ. Однако эта характеристика во многом зависит от качества монтажа прибора.

Многие владельцы ванных комнат предпочитают дизайнерские вентиляторы. Они служат функционально-декоративными элементами. Это разумное решение, ведь в помещении ванной не так много возможностей для дополнительного украшения

Какой тип вентилятора подойдет для санузла

Существует много видов агрегатов канального типа

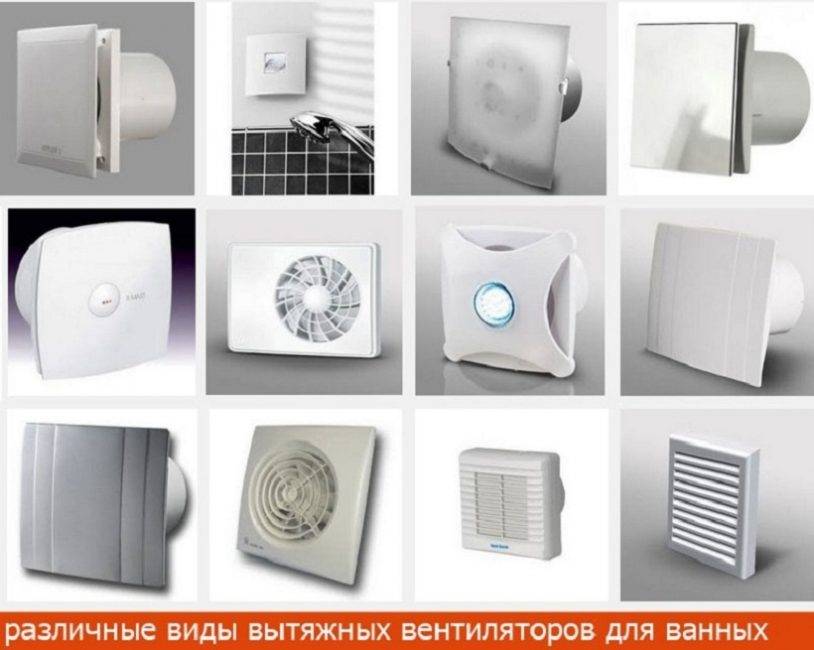

Существуют разные виды приборов: напольные, настенные, потолочные, канальные. Именно последняя группа чаще всего используется для отладки воздухообмена в помещениях.

Исходя из названия, канальные вентиляторы – это устройства для принудительной вентиляции, встраиваемые в каналы или шахты воздуховода, по которым прогоняются воздушные потоки.

Это самый эффективный вариант для налаживания качественного воздухообмена в ванной комнате, к тому же, бюджетный по стоимости. Вентилятор можно встроить в стену, потолок, спрятать за навесными конструкциями (все зависит от местоположения шахты). В большинстве случаев монтаж можно произвести самостоятельно.

Устройство вытяжной системы в ванной комнате

Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями. Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.

Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.

Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.

Как выбрать вытяжной вентилятор для ванной

Основные технические характеристики, которыми руководствуются при выборе вентилятора для ванной: мощность, производительность, воздухообмен и уровень шума. Учитывают также соотношение качества, функционала и стоимости устройства.

Производительность

Этот показатель зависит от двух факторов: объема помещения и количества смен воздуха в единицу времени (за 1 час). Производительность электровентилятора рассчитывается как произведение этих цифр. Объем помещения рассчитывают, умножив его площадь на высоту, округлив полученный результат в большую сторону. Кратность обмена воздуха, в соответствии со строительными нормами, колеблется от 6 до 8. Если ванной комнатой пользуются от 1 до 3 человек, кратность берется равной 6, если больше — то 8. Специалисты советуют выбирать вентилятор таким образом, чтобы производительность, заявленная компанией-производителем, была несколько больше расчетной. В среднем часовая производительность составляет от 95 до 100 м3.

Уровень шума

При работе вентиляционного устройства возникает шум двух видов:

  • аэродинамический;
  • механический.

Последний проникает в помещение, распространяясь по воздуховоду. Источником аэродинамического шума является вибрация конструкционных элементов: самого воздуховода и стенок защитного кожуха. Если уровень шума превышает 35 дБ, он оказывает раздражающее действие. Поэтому выбирать вентилятор нужно так, чтобы уровень шума не превышал 30 дБ. Если вы планируете включать устройство в ночное время, то шум не должен быть более 25 дБ. Решить проблему можно, используя при обустройстве ванной комнаты звукоизоляторы.

Безопасность

Еще один важный фактор при выборе — степень защищенности прибора от влаги. Попадание воды на незащищенные комплектующие чревато коротким замыканием и возгоранием проводки. Чтобы избежать этого, необходимо искать именно вентиляторы, предназначенные для ванных (это можно понять по соответствующей маркировке). Кроме того, самое распространенное рабочее напряжение безопасных вентиляторов — 24 В. Даже при коротком замыкании жизнь человека, находящегося в этот момент в ванной, будет вне опасности.

Функционал

Если вы все еще не определились, какую марку электровентилятора нужно приобрести, обратите внимание на функционал устройства. Различают 2 типа вытяжек для ванной: стандартные и автоматизированные

Принцип работы стандартных устройств предельно простой: вытяжка начинает работать одновременно с включением света. Это удобно, но не слишком практично. Такой вентилятор не успевает удалить всю влагу за малый промежуток времени.

Автоматизированные устройства более функциональны. При этом, они более совершенны, поскольку оснащены специальными таймерами. Вытяжка продолжает работать около получаса после того, как купающийся выходит из ванной, затем отключается. Если прибор оснащен датчиком влажности, он автоматически включится, если ее уровень превышает заданный предел. Отключение происходит через заданный временной промежуток.

Способ установки

Различают встраиваемые, накладные и потолочные устройства. Особенно востребован встраиваемый вариант. Такие устройства малозаметны, функциональны и легко встраиваются в вентиляционный канал.

Диаметр

Его величина колеблется от 80 до 200 мм. Диаметр стандартных воздухообменников кратен 20. Желательно выбирать устройство меньшего диаметра, чтобы не пришлось разбивать стену. Нужно выбрать гофру подходящего размера, разместить в ней вентилятор, а оставшуюся пустоту залить строительной пеной.

Тип вентилятора

Осевые электровентиляторы (с циркуляцией воздуха вдоль оси) больше подходят для бытового применения. Приборы центробежного типа более мощные и предназначены для производственных помещений.

Выбор подходящего канального вентилятора

При выборе канального вентилятора для ванной, прежде всего обратите внимание на диаметр приобретаемого вентилятора, он должен соответствовать диаметру воздуховода. Также вам необходимо удостовериться, что производительности вентилятора достаточно для вашей ванной или санузла

Для ванной кратность обмена воздуха равна — 8, для туалета и санузла — 10, а для душевой вообще 25

Также вам необходимо удостовериться, что производительности вентилятора достаточно для вашей ванной или санузла. Для ванной кратность обмена воздуха равна — 8, для туалета и санузла — 10, а для душевой вообще 25.

Чтобы вычислить необходимую производительность вентилятора нужно вычислить объём комнаты и умножить получившееся значение на кратность воздухообмена для типа помещения
L = S * H * k, где

S — площадь комнаты (ширина * длину),

H — высота комнаты,

k — кратность воздухообмена: 8 для ванны и 10 для туалета или санузла

Для ванной комнаты 2 м х 1,5 м и высотой 2,7 м это значение составляет: L = 2 x 1,5 x 2,7 x 8 = 64,8 м³/ч

Разновидности канальных вентиляторов

В основном бесшумные вытяжки для кухни или ванной делятся на две категории:

  • по форме,
  • по конструкции.

В первом случае две группы: с круглым сечением корпуса и с прямоугольным. Во втором это осевые вентиляторы, радиальные и центробежные. Вентиляторы канальные для круглых воздуховодов чаще всего используются в частном домостроении. Но здесь есть один момент, который определяет место установки.

К примеру, очень часто вытяжной участок вентиляционной системы – это вертикальная труба (обычно пластиковая или бетонная), которая пронизывает строение от подвала до крыши. Прячут такой воздуховод в стены в процессе строительства или сооружают его в виде отдельного короба. Устанавливать в него канальный вентилятор нельзя. Потому что при выходе из строя прибор невозможно будет ремонтировать или заменить. На такой воздуховод можно поставить крышную модель. Канальные приборы монтируются в воздуховоды, которые остаются вне конструкций здания. К примеру, собираемые на чердаке.

Что касается прямоугольных агрегатов, то их можно отнести к группе промышленных вентиляторов для вытяжки. Но это не говорит о том, что они не используются и в жилом домостроении. Прямоугольной формы воздуховоды используются и в жилых или офисных зданиях. На фото ниже показана одна из моделей, изготовленной из пластика. Это настенного или потолочного типа прибор с прямоугольным корпусом

Обратите внимание на его лопасти, это вентилятор центробежного типа. У него лопатки расположены вдоль направления движения воздушного потока

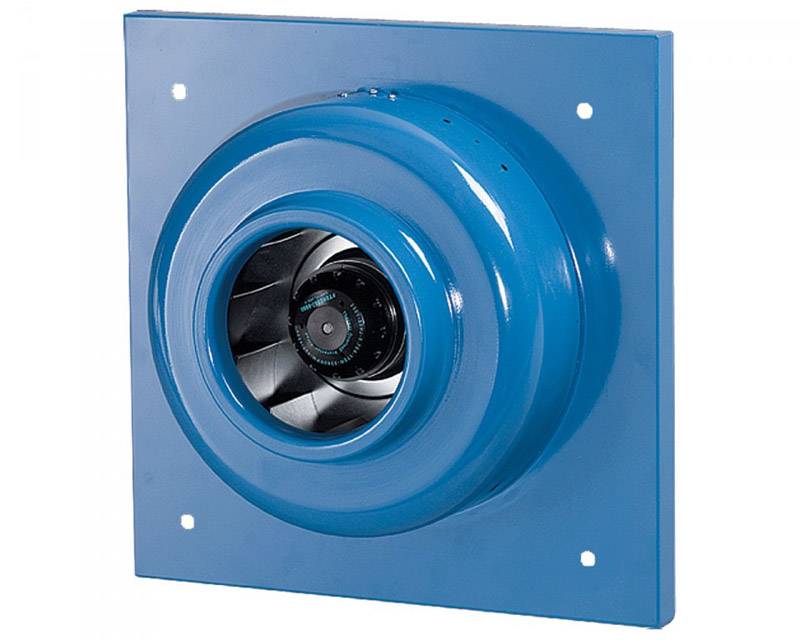

Вентилятор прямоугольной формы центробежный

Осевые вентиляторы

Осевая модель или аксиальная – это прибор, в котором направление движения воздуха соответствует расположению оси электродвигателя. На нем насажена крыльчатка. Именно эта конструкция получила большое применение в быту, потому что:

  • у нее маломощный электродвигатель;
  • но этой мощности достаточно, чтобы обеспечить требуемый воздухообмен и в жилых помещениях, и в служебных;
  • простая конструкция в виде трубы.

Осевая модель

Радиальные

Принцип работы этих приборов отличается от предыдущих тем, что движение воздушных масс происходит не вдоль оси вала электродвигателя, а с наклоном в зависимости от уклона лопаток крыльчатки. Они могут быть наклонены назад или вперед. Соответственно с передним наклоном вентиляторы устанавливаются на приток воздуха, с обратным на вытяжку.

Но уклон влияет не только на направление потока. Есть и другие характеристики:

Форма крыльчаткиС загнутыми вперед лопаткамиС загнутыми назад
КПД0,70,8
Работа с высоким давлением0,90,8
Работа с воздухом, в котором присутствуют механические примеси0,20,5
Взрывобезопасность0,60,5
Бесшумность0,80,9
Управляемость0,20,1

Вытяжные канальные вентиляторы для кухни или ванной – это в общем случае именно радиальные модели.

Радиальная канальная модель

Центробежные

Центробежный вытяжной вентилятор канального типа – это новинка, которая на рынке появилась относительно недавно. Но свое место она заняла прочно. Отличительной особенностью этой разновидности является крыльчатка с лопастями, которые располагаются продольно оси и не имеют уклона в продольной плоскости. У них уклон у поперечной плоскости.

Свое название приборы получили лишь по тому, что в процессе вращение крыльчатки лопасти отбрасывают воздух в сторону корпуса аппарата, где образуется зона повышенного давления. А в центре, наоборот, зона пониженного давления. То есть, происходит резкое перемещение воздуха от центра. Именно разница давлений внутри корпуса создает условия, при которых внешний воздух начинает засасывать внутрь агрегата.

И еще одна отличительная особенность – это специальный коллектор, который выполняет функции диффузора. Его конструкция помогает облегчить всасывание воздуха внутрь вентилятора.

Центробежная разновидность канального вентилятора

Как выбрать вытяжной вентилятор

Схемы подключения

Есть 4 схемы, как подключить устройство вытяжки в санитарном узле

До начала установочных работ своими руками, обязательно стоит соблюсти необходимые меры предосторожности. Требуется подключить соответствующий рубильник электрического щитка – напряжение в электропроводке, в которой будут выполнены работы, должно отсутствовать

Все схемы разработаны для двух- или трехпроводной сети. В 1-ом случае со схемы нужно убрать заземляющий провод и произвести установку без него. Первый вид подключения вытяжки в санитарном узле, когда единовременно подключают прибор освещения. Напрямую подключают «землю» к «нулю», а фазу из такой скрутки подключают после выключателя. С нее и будет идти провод на прибор освещения. Есть и один минус: после отключения освещения нужно отключить и вентилятор.

Схема с выключателем на 2 клавиши

После она будет коммутироваться с 2 контактами, которые будут идти к вентилятору и светильнику. Заземление и «ноль» с открытого короба выключателя также проводят к вытяжке и освещению. Для этого соединения стоит протянут дополнительный кабель от выключателя к вытяжке. Но желательно сразу же взять провод с 3 жилами, провести от выключателя к распредкоробке, а от нее дополнительным кабелем подключить прибор.

Лучшие радиальные вытяжные вентиляторы

Радиальные вентиляторы – устройства со спиральной конфигурацией, крыльчатка расположена непосредственно внутри нее. Под действием центробежной силы воздушный поток выводится в радиальном направлении – именно это дало название типу устройств.

Конструктивные особенности в сочетании с компактными габаритами позволяют монтировать их в системах любого вида. Как правило, устанавливают вентиляторы в ванных комнатах, санузлах, на кухне.

Лопасти могут быть направлены вперед или назад. В первом случае повышается производительность, устройство захватывает больше воздуха, но работает громче. Во втором – заметно снижен шум, а КПД падает на 10-20%. К рангу лучших радиальных вентиляторов наша редакция отнесла четыре устройства от самых надежных и известных производителей. По отзывам, каждый участник рейтинга объединяет в себе качество и безупречный современный дизайн.

1. Soler & Palau EcoAir Design S 7.2 Вт

Самый экономичный и практически бесшумный вытяжной вентилятор предназначен для бесперебойной, круглосуточной работы. Его можно устанавливать в помещения, требующие постоянного притока чистого воздуха, такие как, заведения общепита, спа-центры, сауны и небольшие магазины. В обычном режиме радиальный вентилятор потребляет минимум энергии, но при необходимости его можно выводить на максимальную мощность с помощью отдельного переключателя. Благодаря стандартному по размерам исполнению эта модель подойдет и для квартиры. А единственный, по отзывам покупателей, ее недостаток – достаточно высокая цена.

Достоинств:

  • низкий расход электроэнергии;
  • несколько режимов работы;
  • бесшумность;
  • приятный внешний вид;
  • обратный клапан;
  • стандартный установочный диаметр.

Недостатки:

высокая стоимость.

2. Vortice Quadro Micro 100 28 Вт

По мнению владельцев, лучшим выбором для влажных помещений является вентилятор известного европейского производителя Vortice. Вся продукция торговой марки проходит строжайший контроль качества и обладает оптимальными рабочими характеристиками

Также разработчики компании большое внимание уделяют производительности и внешнему виду своих систем. Модель Quadro Micro помимо всех перечисленных достоинств очень хорошо защищена от влаги, в отличие от большинства схожих устройств она не боится не только пара, но и прямых попаданий брызг

Для удобства предусмотрены два режима скорости вращения.

Достоинства:

  • оригинальный дизайн;
  • высокая степень защиты;
  • пластик устойчив к ультрафиолету;
  • производительность;
  • большой ресурс;
  • 2 скорости.

Недостатки:

  • цена;
  • большой вес.

3. Soler & Palau CK-25 N 40 Вт

Мощный вытяжной вентилятор для ванной комнаты оснащен емкостью для конденсата и съемной фильтрующей системой. Обслуживание устройства не требует специальных навыков и большого количества времени. Производительности вентилятора достаточно чтобы осушить или очистить от пыли воздух в больших, частных или административных помещениях без дублирующих устройств. А стоимость при этом гораздо ниже большинства аналогов. По отзывам владельцев, в сочетании цена – качество равных данной модели вентилятора нет. Но стоит учитывать, что для маленьких душевых кабин параметры этого устройства будут чрезмерны.

Достоинства:

  • производительность 250 м. куб/час;
  • съемный фильтр;
  • поддон для сбора конденсата;
  • простота обслуживания;
  • разборный корпус.

Недостатки:

  • большие вес и габариты;
  • уровень шума выше среднего.
