Критерии выбора
Как уже было сказано, существуют нормы воздухообмена в помещении. Выбирать электроприбор для вентиляции в ванной комнате следует, учитывая их требования.
Чаще всего в ванных комнатах устанавливают накладные осевые или радиальные вентиляторы.
Производительность
Производительность вытяжки измеряется в количестве кубических метров воздуха, которое устройство способно вывести за час из помещения.
По СНиПам:
- Если санузел совмещенный, то как приток, так и отток воздушного потока должен составлять 50 куб. м/ч на человека.
- Если нет — в ванной комнате он должен быть 25 куб. м/ч.
Производительная мощность вытяжки указана в сопроводительных документах. Ее нужно сравнить с нормами для конкретного помещения и выбрать оптимальный вариант.
Безопасность
Поскольку вытяжка работает от электрической сети, а ванна — место повышенной влажности, стоит обратить внимание на безопасность конструкции. Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом. Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом
Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом.
В паспорте устройства он обозначен как IP, далее следуют две цифры:
- первая — от 0 до 6 — степень защиты от различных посторонних частиц, способных проникнуть в корпус вместе с воздушным потоком;
- вторая — уровень защиты от влаги.
Электроприборы для ванной комнаты должны иметь защиту не меньше IP 34.
Уровень шума
Этот параметр также важен при выборе устройства. Звуки свыше 35 дБ воспринимаются человеческим ухом как раздражающий шум
Даже если вентилятор работает не постоянно, а включается время от времени, звук, издаваемый им, обращает на себя внимание
Поэтому, чем тише работает электроприбор — тем лучше
Обязательно следует обратить внимание на соответствующие характеристики в руководстве по эксплуатации
Мощность
От мощности устройства зависит его производительность. Потребляемая мощность указана в паспорте.
Поскольку вытяжные вентиляторы работают не постоянно, они не дают большой нагрузки на электрическую проводку. Однако ознакомиться с количеством потребляемой ими электроэнергии стоит.
Обычно затраты составляют от 7 до 20 кВт в час. Если устройство оснащено дополнительными функциями, расход может увеличиться максимум на 10 % от этой мощности.
Не следует выбирать слишком мощное устройство. При этом возрастает и производительность, что усиливает поток выводимого воздуха и создает сквозняк. Это другая крайность работы вентиляционной системы. Поэтому желательно выбирать электроприбор, соответствующий потребностям конкретного помещения.
Дополнительные функции
Для удобства работы в некоторых моделях предусмотрены дополнительные функции.
Обычно это:
- Таймер. Позволяет выставить время включения или выключения устройства, тем самым предоставляя ему возможность успешно выполнять свои функции.
- Гигростат. Контролирует состояние воздуха на предмет повышенной влажности. Как только влажность начинает превышать норму, автоматика включает вытяжку. Вентилятор работает до тех пор, пока содержание влаги в воздухе не опустится до допустимого уровня.
Есть модели, у которых присутствуют обе функции. Это позволяет подобрать оптимальный режим работы.
Как рассчитать мощность вытяжки
Вытяжка в ванной должна справляться со своей задачей в соответствии с установленными нормами.
Чтобы рассчитать ее производительную мощность, надо:
- Свериться с санитарными нормами и выбрать необходимое значение.
- Умножить норматив на количество человек, проживающих в доме.
Например: 3 × 50 = 150 куб. м/ч.
Из этого следует, что для совмещенной ванной комнаты, которой пользуется три человека, нужно подобрать вытяжной вентилятор с производительность 150 куб. м/ч.
3 Самостоятельная установка
Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.
Установка состоит из следующих шагов:
- 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
- 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
- 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.
Установка вентилятора в вентиляционный канал
Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки
При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод
Для монтажа необходимо демонтировать декоративную панель, закрывающую воздуховод. Если фиксировать устройство предполагается с помощью саморезов, необходимо предварительно просверлить отверстия в стене под дюбели.
Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.
Крепление получается не таким надежным, зато оно более простое.
Монтаж
- Всё начинается с подготовки отверстия, куда будет устанавливаться оборудование. Если это отверстие в шахту многоэтажки, его нужно очистить и сверить размеры с диаметром прибора. Если же планируется канальная конструкция – её сооружают согласно выбранной схеме и расчетам.
- К отверстию подводится электропроводка (пропускать провода лучше под трубой, вплотную к ней, а не внутри, чтобы не было препятствий для монтажа оборудования).
- Далее с вентилятора снимается крышка, прибор примеряется. Находятся отверстия для проводов (иногда нужно выломать подготовленные пластиковые ушки).
- На стену вокруг отверстия и на корпус прибора, в месте примыкания к стене, наносится клей «жидкие гвозди». Его должно быть достаточно, чтобы закрепить прибор, но не много, чтобы не вылез по бокам.
- Вентилятор вставляется на свое место и прижимается в течение нескольких минут, пока схватывается клей.
- Подключается электропитание (в коробке прибора есть клеммы). Распространённая схема подключения – через выключатель. Общая фаза лампочки и вентилятора идёт на выключатель (можно сделать свет и вентиляцию отдельно двухклавишным выключателем). Ноль лампочки и вентилятора также делается общим. Заземление – обязательное условие во влажном помещении!
- Устанавливается противомоскитная сетка.
- Крышка прибора закручивается на своё место, обычно четырьмя саморезами.
Если нужно поставить вентилятор с таймером или гигрометром, нужно пустить дополнительную жилу фазы, которая будет постоянно подключена к вентилятору, минуя выключатель.
Что советуют не делать опытные электрики?
Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.
Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.
В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.
Элементы вентиляционной системы
Принудительная вытяжка ванной комнаты может иметь несколько модификаций, зависящих от архитектуры и отделки помещения.
Самый простой вариант – установка накладного вентилятора в одном небольшом помещении. Требуется только подготовленное отверстие, и прибор, в котором уже есть всё необходимое, включая декоративную решётку.
Если нужно объединить в одну вытяжку ванную с туалетом, сооружается небольшой воздуховод. Потребуются элементы воздуховода (торцовка, переходники, колена, прямые участки), встраиваемый вентилятор и решётки.
Схема вытяжной вентиляции
В крупной ванной с навесным фальшпотолком, систему воздуховодов можно спрятать. Вытяжные анемостаты размещаются в любой(ых) точке потолка, а за вытяжку отвечает канальный вентилятор.
Важно правильно выбрать вид вентилятора. Они могут быть:
- Радиальные (они же центробежные).
- Осевые.
Модели отличаются принципом устройства механизма.
Радиальные более эффективны, их применяют в сложных протяжённых системах, чтобы создать большее давление в длинных воздуховодах.
Осевые – наиболее распространённые, недорогие приборы, имеют достаточно высокий КПД и тихо работают.
Обратить внимание стоит также на функционал и особенности вентилятора:
Корпус должен иметь влагозащиту (IP 34 и выше).
Уровень шума для некоторых людей – важный показатель. 35 дБ и выше, человек воспринимает, как назойливый.
Задержка отключения, или таймер – очень важная функция именно для ванной.
Часто вентиляторы подключают к выключателю (прибор работает, пока человек внутри помещения).
Но если для туалета этого бывает достаточно, то ванная комната может оставаться влажной ещё какое-то время, особенно, если здесь сушат бельё.
Вентилятор с данной функцией продолжит работать некоторое время, а таймер его отключит.
Ещё более удобно, если вентилятор оснащён гигростатом. Тогда прибор начнёт работать после того, как уровень влажности перейдёт за порог допустимого. И автоматически отключится, когда влажность нормализуется.
Хорошо, если устройство будет оснащено обратным клапаном, способным защитить от опрокидывания тяги.
Фронтальная декоративная решётка вентилятора со временем пылится. За чистотой будет легче следить, если приобрести вентилятор со съёмной панелью.
Разновидности вентиляторов с датчиками
Современные модели выпускаются с разными дополнительными элементами. В их число входят электроприборы с таймером или без него.
Вентилятор без встроенного таймера
Оборудование без встроенного таймера лишает человека некоторых удобств. При работе устройства тратится много электроэнергии. Схема подключения простая.
Вентилятор со встроенным таймером
Вентилятор со встроенным таймером позволяет экономить электричество, эффективно работает на протяжении некоторого времени после выключения света в помещении. Благодаря вытяжному вентилятору с таймером, в ванной нет повышенной влаги и плесени. Также таймер позволяет сэкономить электричество, так как не надо оставлять включенным свет в помещении, пока не исчезнет влага.

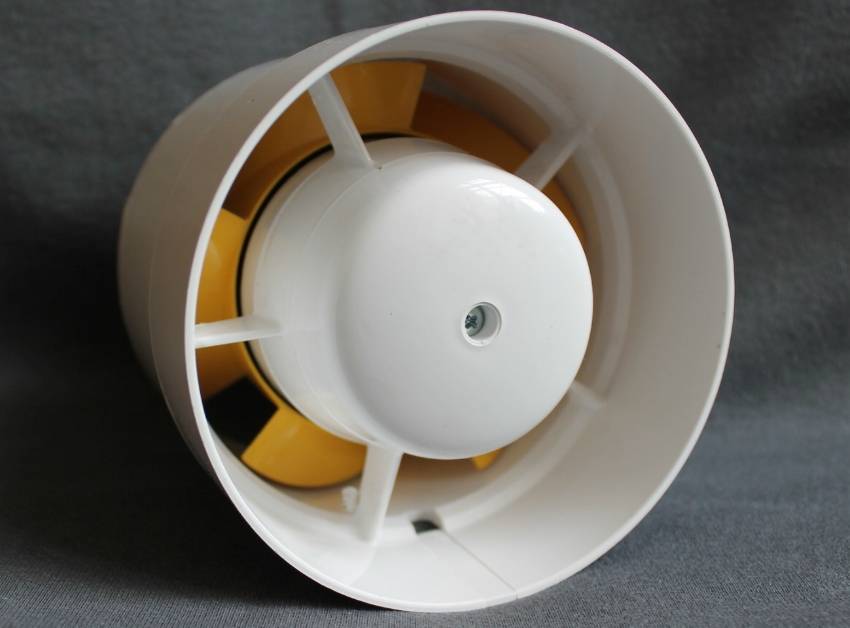

Определение канального вентилятора
Канальный вентилятор – устройство для принудительной циркуляции воздушных масс Устройства предназначены для генерации импульса, обеспечивающего воздушному потоку энергию для перемещения в определенном направлении. Подключение такого вентилятора делается обычно путем встраивания в разрыв воздуховода. Параметры создаваемого потока зависят от внутреннего строения системы. Устройства могут работать с воздушными массами температурой до 80°С.
Характеристиками получающегося потока можно управлять (в некоторых границах) через регулировку скорости кручения колеса. Конфигурация воздуховодов обладает неодинаковыми значениями давления воздуха в начале и в конце. С помощью устройства можно гибко компенсировать изменения, вызываемые колебаниями наружной или внутренней среды помещения.
Настенный монтаж
Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.
Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.
Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.
Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:
- приобретите в магазине жидкие гвозди или силиконовый клей;
- зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
- нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;
- вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
- зафиксируйте аппарат в таком положении скотчем;
- через 2-3 часа, фиксацию можно снять;
- после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.
Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.
Подключение к электросети
Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.
Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.
Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:
Особенности установки
Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.
Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.
Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.
Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.
Подготовка к установке вентилятора
Панель управления вентилятором с таймером и гидростатом
В первую очередь необходимо определиться с моделью самого вентилятора. Выбранное устройство должно полностью соответствовать условиям эксплуатации. Рекомендуется использовать приборы, обладающие следующей компоновкой:
- таймером, для самостоятельного включения и выключения вентилятора при необходимости;
- гидростатом, чтобы уровень влажности воздуха в ванной комнате также был под контролем.
Чаще всего в ванных комнатах используются вентилятора обладающие всеми необходимыми качествами, включая влагоустойчивость, таймер и независимость от бесперебойного источника питания.
При установке вытяжки своими руками следует детально изучить проводку, так как именно от неё, впоследствии, будет питаться прибор. В целом, установка вентилятора требует:
- прокладки самостоятельного энергоснабжения;
- установки прибора непосредственно в вентиляционный канал;
- заделки швов монтажной пеной и шпаклевкой.
Если грамотно составить план действий весь процесс монтажа не вызовет каких-либо сложностей. Однако, при проблемах в понимании и процессе работы рекомендуется обратиться за помощью к специалистам. В крайнем случае, возможно возникновение неполадок со всем энергоснабжением квартиры.
1 Разновидности вентиляции
Тип вентиляционной системы играет очень важную роль в обустройстве санузла. Есть множество производителей такого оборудования, которые изготовляют товар разного качества. В целом вентиляция разделяется на два вида:
- принудительная;
- естественная.
Как показывается практика, для обеспечения достаточного количества кислорода и хорошего микроклимата в доме или, что ещё важнее, в офисном здании нужно применять принудительную вытяжку. Для этого монтируют напрямую в шахты вентиляторы. В зависимости от типа устройства вентилятор может быть в коробе или без него. Если установлена качественная принудительная вытяжка в туалете, при этом правильно подобрана её мощность, то проблем с лишними запахами и сильной влажностью не будет.
https://youtube.com/watch?v=mz3NcHFO3to
Туалетное помещение отличается от остальных комнат в доме тем, что его посещают ненадолго. В связи с этим вентиляция должна происходить тоже только периодически.
Для правильного подбора этого времени нужно просто понаблюдать за микроклиматом в помещении. Сначала следует приобрести вентиляцию с таймером, а потом установить идеальный режим работы, при этом затраты будут минимальными. Учитывать нужно и то, что летом вентиляция должна работать на 20−30% эффективнее.
Принцип работы системы также несложен. Когда вентилятор бездействует, его закрывает заслонка, а после начала работы поток воздуха спокойно её отодвигает и вытягивает застоявшийся воздух из помещения. После прекращения работы заслонка снова задвигается.
Руководство по подготовке места под вентилятор
Нужно выбрать наиболее подходящее и удобное место для монтажа вытяжного вентилятора. Как правило, оптимальным местом в ванных являются уже имеющиеся выводные отверстия, ведущие в общую шахту. Такое отверстие есть практически во всех квартирах. Его главной задачей является обеспечение естественного воздухообмена. Стандартный канал способен обеспечивать проход воздуха с мощностью до 100 м3/час.
Схема радиального вентилятора.
Вентилятор нужно подбирать в соответствии с диаметром канала вентиляции. Аппарат должен сидеть плотно. Как правило, вентиляционное отверстие имеет диаметр в 10, 12,5 или 15 см. В случае если вентилятор больше, чем отверстие вентиляционного канала, вы можете исправить это при помощи обыкновенного перфоратора. Если же вентилятор меньше вентиляционного отверстия, нужно подобрать гофру или пластиковую трубу под диаметр вентилятора и вставить ее в отверстие вытяжного канала. После этого нужно будет заделать пустоты монтажной пеной. Излишки застывшей пены обрезаются, и при желании она шпаклюется. Работать со шпаклевкой вам придется лишь в том случае, если отверстие по диаметру больше, чем вентилятор.
В таких ситуациях приходится пробивать в стенах помещения дополнительные вентиляционные каналы. Для этого настоятельно рекомендуется приглашать специалистов.
Как установить вытяжной вентилятор в ванной комнате
Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.
Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.
В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.
ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА
Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.
Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.

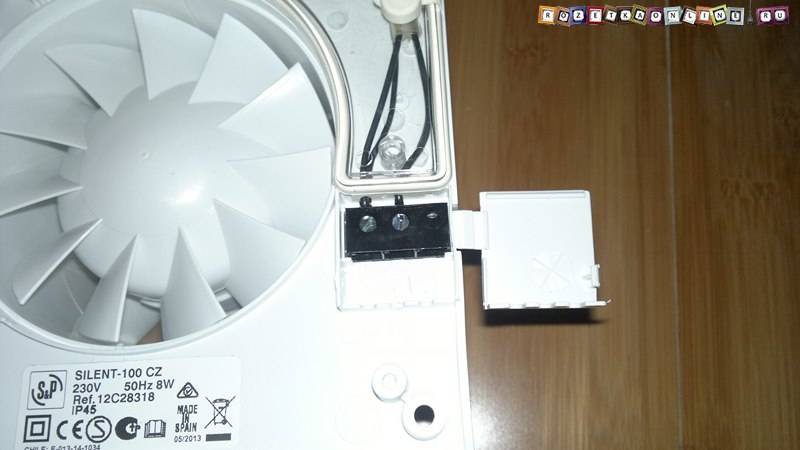

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.
Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.
Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.
Клеммы у вентилятора соответственно всего две, они маркированы как L и N.
Порядок подключения проводов к вытяжному вентилятору следующий:
Белый фазный провод – в клемму с маркировкой L
Сине-белый нулевой провод – в клемму с маркировкой N
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
Помещаем провода в клеммы и затягиваем крепежные болты.
Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».
Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.
Вентилятор для вытяжки в ванной: виды и особенности
Вентиляторы для ванной могут различаться по ряду характеристик. Первая из них – это тип монтажа устройства:

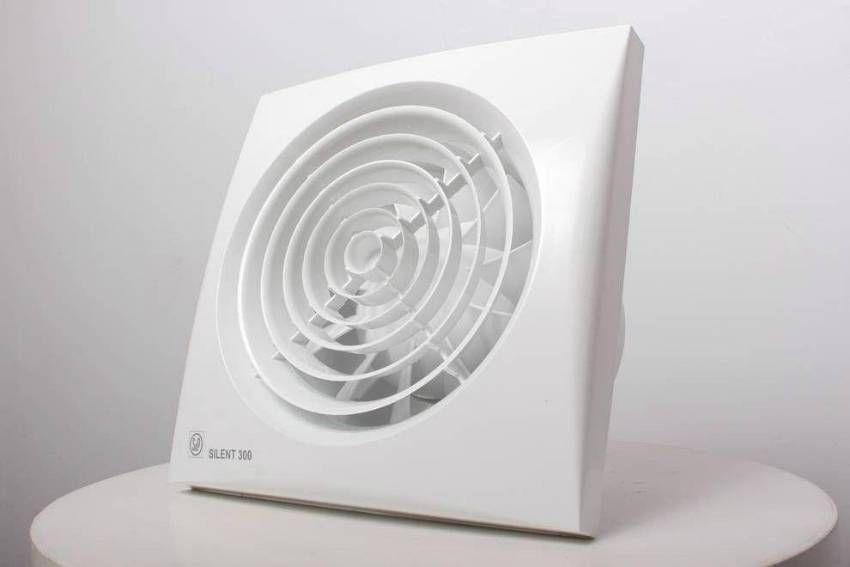

Накладной или настенный – монтируется непосредственно на стену. Стоит понимать, что такая модель будет ощутимо выделяться на фоне стены, поэтому устанавливать ее лучше в укромной месте, скрытом от глаз.
Встроенный – устанавливается напрямую в стену. Такая модель может быть практически незаметной, при этом гораздо лучше защищена от пагубного воздействия влаги и пыли, чем накладной вариант монтажа вентилятора.

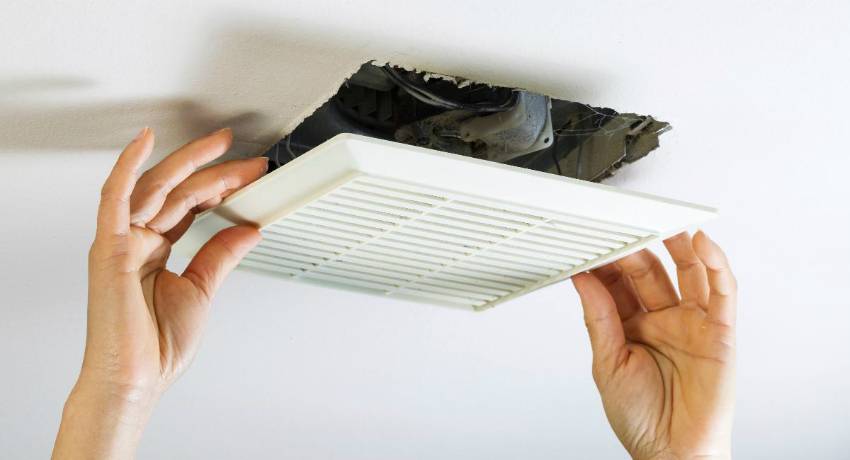

Потолочный – также встраивается в вентиляционное отверстие, но не на стене, а на потолке. Хорош тем, что его можно органично вписать в дизайн интерьера любой комнаты, однако довольно быстро забивается пылью, поэтому нуждается в регулярной чистке.
Потолочный вентилятор для вытяжки необходимо чистить чаще, чем другие модели
Также вентиляторы различают по особенностям конструкции.
Осевые – особенностью вентилятора осевого реверсивного или прямого типа является то, что он выполнен в виде лопастной крыльчатки, которая находится в корпусе цилиндрической формы. При этом лопасти вентилятора находятся под небольшим углом к оси канала, а воздух, втягиваемый прибором, двигается вдоль оси.
В каталоге осевых вентиляторов можно найти множество различных моделей, но все они являются маломощными, поэтому плохо справляются с повышенной влажностью в больших помещениях. Еще одним недостатком данного варианта является повышенный шум во время работы, который может достигать 50 дБ. Монтироваться такая модель может напрямую в вентиляционное отверстие. Цена осевого вытяжного вентилятора немного ниже, чем у других моделей.
Радиальные – в таком вентиляторе рабочая часть имеет форму бочки, к которой на одинаковом расстоянии друг от друга крепятся лопасти. При работе, лопасти модели перемещают воздух к внутренней поверхности корпуса устройства. При этом лопасти могут быть загнуты вперед либо назад, причем в последнем случае, это позволяет вентилятору втягивать воздух не с одной, а с двух сторон. Это дает возможность сэкономить электроэнергию и более эффективно избавиться от влажности.
Радиальные вентиляторы отличаются компактными габаритами и низким уровнем шума при работе.
Осевой вентилятор — менее мощный, и в то же время более шумный, чем приборы других типов
Канальные или центробежные – одни из самых новых, однако и самых популярных моделей. Купить канальные вентиляторы сейчас можно в любом специализированном магазине, а эффективно использовать их можно на площади свыше 15 м?. К преимуществам канального центробежного вентилятора можно отнести высокую мощность работы, низкий уровень шума, компактные габариты и привлекательный дизайн.
Они выпускаются в различных размерах, а выбор модели устройства зависит от параметров вашего воздуховода. Например, канальные вентиляторы 125 мм монтируются в вентиляцию с небольшим диаметром, а вот канальные вентиляторы 160 мм предназначены для установки в крупные воздуховоды. К недостаткам можно отнести довольно высокую цену канальных вентиляторов. Монтировать такую модель несколько сложнее, чем другие, поскольку для этого необходимо полностью изолировать устройство от стенок вентиляционного отверстия. Для этого рекомендуется использовать слой гофрированной резины.
Ввиду особенностей конструкции, канальный вентилятор сложнее монтировать, но он более удобен в использовании
Монтаж вытяжных вентиляторов
Посадочный диаметр вытяжных вентиляторов неодинаков. Некоторые изделия вполне согласуются со стандартными гофрами и воздуховодами. Сведения понадобятся преимущественно тем, кто хочет строить дом собственноручно. Помните, канал вентиляции санузла непременно выходит наружу. Здесь никогда не используется рекуператор. Это вызвано очевидными соображениями отсутствия плохого запаха в прочих помещениях.
Решётка для вытяжки
Если брать старые советские квартиры, сталкиваемся обычно с прямоугольными сечениями, соотнести которые напрямую с современными конструкциями не удаётся. Часто приходится применять специальные решётки, по задумке предназначенные для вытяжек. Конфигурация изделий различается, пример представлен на фото – показывает, как оснастить вентиляционную шахту. В частности, при отсутствии обратной тяги нижнюю решётку из круглых отверстий допустимо не закрывать. Это обеспечит ток воздуху за счёт естественной тяги.
Гораздо чаще в продаже заметны аналоги решётки, представленной на снимке, где отверстие под воздуховод круглой формы. Тогда монтаж упрощается. Большинство накладных вентиляторов выпускается с прямоугольной решёткой и круглым корпусом. Особых сложностей не предвидится.
Теперь о проводке! Для напряжения 12 В она прокладывается в отдельном от прочих проводов канале. Если так не получается сделать, создаётся металлический заземлённый экран (к примеру, оплётка кабеля) либо прокладывается ПНД труба. При прочих равных установка вентилятора в туалете проще, нежели в ванной по причине ограничений по ГОСТ 50571.11. Сечение провода берётся не менее 0,75 квадратных миллиметров по меди. Специально это не оговаривается, рекомендация дана по установке вытяжных вентиляторов только из соображений удовлетворить избранным требованиям ПУЭ.
Монтаж вентиляторов крышных
Для сооружений и зданий с жесткой кровлей организация устройства для пробивки кровли освоена и проста в исполнении. Проход выполнен в виде каменного ленточного фундамента, на котором установлены вентилятор и оборудование. Стык является практически продолжением вентиляционной шахты. Однако такое расположение прохода не всегда решает проблемы изоляции примыкания и крепления вентиляционного оборудования.
При установке кровельных вентиляторов нельзя рассчитывать на стандартизированное и универсальное техническое решение для установки прохода в мягкой кровле – такого решения в настоящее время не существует. Однако растущее количество зданий с мягкой кровлей приводит к тому, что интерес проектировщиков к этой проблеме возрастает. Поэтому было разработано несколько методов строительства перехода с мягкой кровлей.
Поскольку вентилятор имеет разные размеры и по-разному монтируется на крыше, опорные конструкции также отличаются. Многие специалисты используют для их классификации общее название SMKV (системы крепления крышных вентиляторов).
Монтаж вентиляционного канала
Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.
Выбор подходящих материалов
Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.
Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.
Выпиливание вентиляционных отверстий
На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.
Утепление стенок вентиляционной трубы
Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.
- Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
- Шов соединительный проклеиваем фольгированным скотчем.
- Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
- И опять проклеиваем скотчем.
- После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.
Устройство вентиляционного отверстия
В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.
Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.
