Как правильно подключить водонагреватель накопительный — пошаговая инструкция

Монтажные схемы и решения

Возможные варианты подключения:

  • через систему безопасности;
  • напрямую к коммуникациям.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.

Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

  1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
  2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
  3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

Далее:

  1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
  2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
  3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
  4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

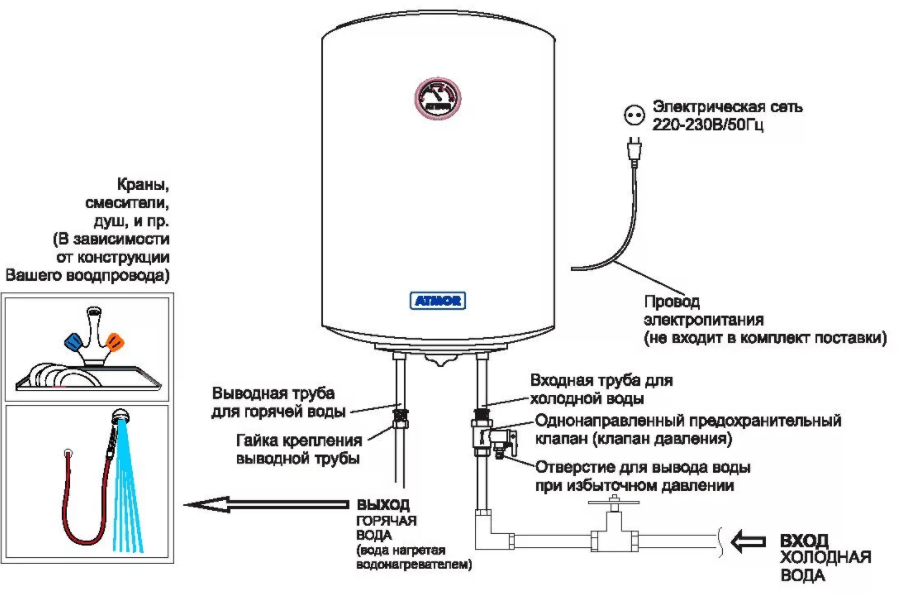

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Рекомендации и подключение к сети

Для того чтобы подключить к электричеству аппарат, нужно установить специальный распределительный щит. Он должен быть автоматическим. Трёхжильный кабель протягивают к аппарату. Его подключают к контактам бойлера.

Для того чтобы уберечь человека от удара током, рекомендуется использовать устройство защитного отключения. Через некоторый период использования бойлер рекомендуется чистить от накипи.

Есть определённые рекомендации при установке бойлера своими руками в частном доме и квартире:

  • нужно соблюдать технику безопасности;
  • нельзя включать аппарат без жидкости;
  • запрещено сливать воду, не отключив электропитание;
  • не стоит использовать элементы, которые не входят в комплект.

Установить бойлер своими руками — несложная задача. Необходимо выбрать аппарат правильно, при этом нужно учитывать основной интерьер дома или квартиры. От выбора зависит дальнейшая правильная установка.

Как подключить бойлер

Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:

  1. Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
  2. Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
  3. Следует внимательно отнести к бойлерному заземлению;
  4. Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
  5. Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.

Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Не забываем о безопасности

Бойлер – мощный электрический прибор. Поэтому при работе с ним ни в коем случае нельзя забывать о безопасности. Лучше всего сделать это, подключив бойлер через УЗО – устройство защитного отключения.

Главным его достоинством является простота. Благодаря этому УЗО не только стоит совсем недорого, но и обеспечивает высокую надежность и долговечность. Внешне он выглядит как небольшой автоматический выключатель, через который подключается кабель в электрическом щитке. Его выбирать нужно исходя из того, какую мощность имеет ваш водонагреватель.

Принцип работы прост. Пропуская через себя ток, УЗО замеряет его и сравнивает с исходящим. Если обнаруживается утечка, то цепь автоматически разрывается. Произойти такая утечка может по разным причинам, но наиболее вероятная – удар током человека. Именно УЗО своевременно отключит подачу электричества, спасая жизнь человека.

В зависимости от модели УЗО может реагировать на разные утечки – от 10 до 30 мА. Лучше выбирать модель у которой этот показатель 10 мА. Да, он может ложно срабатывать, особенно если бойлер служит не первый год. Зато он предотвратит получение серьезных ран и ожогов при ударе током. Для наглядности приведем таблицу, показывающую, как удар током действует на человека:

  • 5 мА – легкое покалывание.
  • 10 мА – мышечные сокращения, судороги.
  • 30 мА – ожоги, затруднение дыхания.
  • 80 мА – тяжелые ожоги.

Схемы подключения водонагревателя к УЗО довольно просты – привычные ноль, фаза и заземление

Здесь проблем обычно не возникает, особенно если обратить внимание на маркировку цветов на кабеле

Схема подключения бойлера к УЗО

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

  • один используется для кухни;
  • другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Пошаговая инструкция

Всю работу по установке и подключению бойлера можно условно разделить на несколько этапов. Подробно опишем каждый из них, чтобы даже у человека, не имеющего соответствующего опыта, не возникло трудностей при выполнении работы.

Монтаж водонагревателя на стену

В продаже на сегодняшний день можно увидеть как накопительные, так и проточные бойлеры. В целом их монтаж довольно схож, хотя у накопительных моделей связан с дополнительными трудностями – в первую очередь из-за веса. Поэтому рассмотрим именно этот вариант – справиться с легким накопительным водонагревателем и будет гораздо проще.

Работа выполняется следующим образом:

  1. Разметьте на стене места, где будут располагаться крепления для бойлера. Сделать это просто – замерить расстояние между «ушками» на водонагревателе и перенести на стену. Лучше воспользоваться уровнем, чтобы «ушки» располагались максимально горизонтально.
  2. При помощи дрели или перфоратора проделать в стене достаточно глубокие отверстия.
  3. Вбить в них дюбеля и вкрутить анкерные болты. Они должны быть достаточно длинными и толстыми, чтобы удержать значительный вес водонагревателя – он может превышать центнер.

Переживать за отделку не стоит – даже если в процессе сверления отвалится небольшой кусок штукатурки, этот участок стены всё равно будет скрыт за бойлером, поэтому в глаза бросаться не будет.

Справившись с этим ответственным этапом, можно приступать к следующему.

Подключение от розетки

Прежде чем начинать подключение электрического бойлера к сети, следует разобраться – подходит ли выбранное оборудование для этого.

Не забывайте, что водонагреватель скорее всего будет установлен в ванной. А здесь всегда царит повышенная влажность. Кроме того, при обычной мелкой неудаче на розетку может попасть вода, что приведет к короткому замыканию. Поэтому есть смысл приобрести специальную розетку с защитой от влаги. Некоторые специалисты рекомендуют подключать бойлер напрямую к щитку, не пользуясь розеткой. Однако это удобно не всегда. Например, отрезав вилку, можно лишиться гарантии. Так что, при поломке бойлера надеяться на гарантийное обслуживание не придется.

В остальном проблем не возникает – водонагреватель просто включается в розетку, как обычный холодильник, электрический чайник или зарядное устройство для мобильного телефона. Но стоит учитывать – такой вариант обычно подходит для не слишком мощных бойлеров.

Подключение напрямую от распределительного щитка

Есть и другой способ подключения бойлера к электрической сети – напрямую от щитка. Он подходит для случаев, когда мощность устройства составляет 3500 ватт или больше. Розетка не выдержит такого напряжения, поэтому приходится выбирать более сложный, но и надежный способ.

Для подключения потребуется кабель большого сечения – он будет запитан напрямую от электрощита. Если мощность устройства находится в диапазоне 3.5-4 кВт, то подойдет подключение бойлера к однофазной сети. Если бойлер имеет большую мощность. То придется подключить к трехфазной сети с напряжением 380В, так что при покупке учитывайте этот факт.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Выбор водонагревателя.

Перед покупкой электрического водонагревателя вы должны определиться с некоторыми параметрами, которые подходят именно для вашего помещения.

  1. Так как бойлер вешают на стену, то нужно учитывать вес водонагревателя. Он напрямую зависит от толщины стенок накопительного бака. Приблизительный вес 100 литрового пустого водонагревателя – до 30 кг. Толщина материала бака также защищает от преждевременной коррозии. Чем толще стенки, тем дольше он прослужит. Стоит отметить, что дешевые бойлеры гораздо легче качественных.
  2. Форма накопительного бойлера. Она бывает цилиндрической и плоской. Наиболее энергоэффективной является цилиндрическая форма.
  3. Вид установки может быть горизонтальный или вертикальный.

Цилиндрический водонагреватель.

Плюсы и минусы накопительного прибора

Накопительный водонагреватель отличается высокой эффективностью в быту. Вода в системе накопительного типа нагревается до нужной температуры и в баке удерживается этот температурный режим. На основании этой особенности в работе прибора можно говорить о его преимуществах над проточным электрическим водонагревателем:

  • Всегда есть в запасе горячая вода.
  • Прибор обеспечивает горячей водой одновременно несколько потребителей.
  • Не нужно проводить дополнительную электропроводку к прибору. Потребление бойлера от 0,8 до 2,5 кВт.
  • Работа прибора не зависит от мощности подачи воды в трубопроводе.
  • Вода нагревается до горячего состояния.
  • Не теряется температура воды длительное время за счет высокой теплоизоляции бака.

Ошибки подключения.

Распространенной ошибкой является установка вместо предохранительного клапана обычного обратного клапана, который выпускает воду в одном направлении. В таком случае, высокое давление воды, возникающее при нагреве, не уменьшается и водонагреватель повреждается, происходит искривление внутреннего бака, отслоение антикоррозийного покрытия, выход наружу резиновой прокладки, нарушение непроницаемости бака и вода протекает наружу.

Важно знать. Чрезмерно высокое давление воды может образоваться при выходе из строя терморегулятора, поэтому при длительном отсутствии дома, не стоит оставлять водонагреватель включенным

Отслоение эмали на водонагревателе.

Часто бывает так, что во время монтажа водонагревателя вообще игнорируют установку предохранительного клапана, думая, что давление в водопроводе не достаточно велико, чтобы причинить вред баку. Однако, это является распространенной ошибкой монтажа, потому что не учитывается тепловое расширение воды, что приводит к избыточному давлению внутри бака и его порче.

Правильно подключенный накопительный водонагреватель.
