Установка и обвязка котла отопления в частном доме

Какие трубы лучше для обвязки котельной

У каждого материала есть свои особенности, которые влияют на его эксплуатационные характеристики

При выборе труб для обвязки котельной необходимо обращать внимание на теплоизоляционные свойства, сложности связанные с монтажом, а также стоимость. Наиболее популярными являются следующие решения:

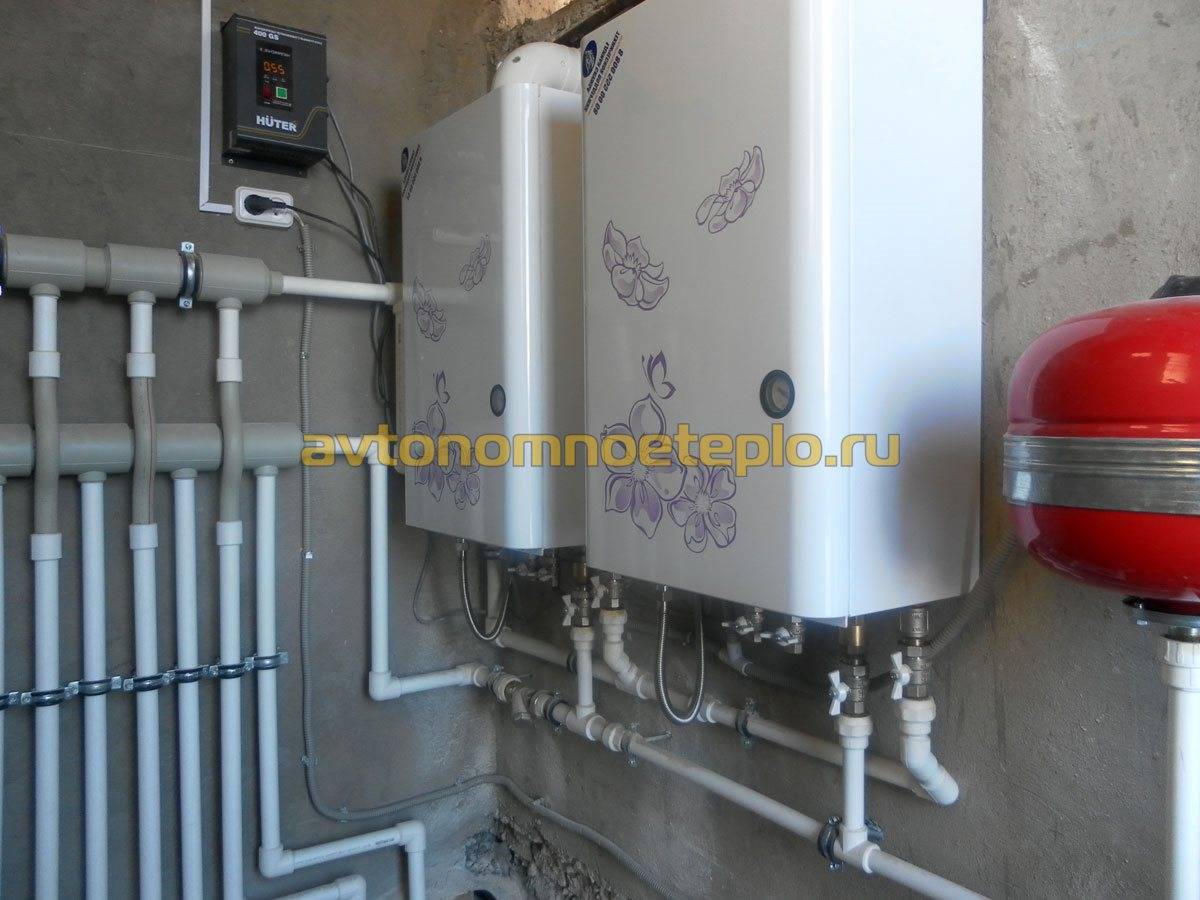

Обвязка котла полипропиленом

Полипропиленовые трубы — практически идеальный материал для обвязки, но не без своих недостатков. К преимуществам следует отнести:

1. Легкий монтаж, сборка полипропиленовой обвязки осуществляется с помощью специального паяльника. В результате все работы по разводке отопительной системы дома, установке дополнительного оборудования осуществляются в срок от одного дня до недели.

Устойчивость к нагреванию — полипропиленовые трубы для монтажа обвязки отопления укреплены армированием из стекловолокна. Стекловолокно в ППТ создает каркас, защищающий от расширения при нагревании. Теплопроводность полипропилена достаточно низкая, поэтому теплопотери по маршруту котел – радиатор практически минимальны. Скорость циркуляции теплоносителя — обвязка котельной полипропиленом имеет еще один плюс. Сердцевина трубопровода устойчива к образованию солевых отложений. Скорость теплоносителя остается одинаковой весь срок эксплуатации изделия. Заявленный срок службы от 20 лет в зависимости от производителя.

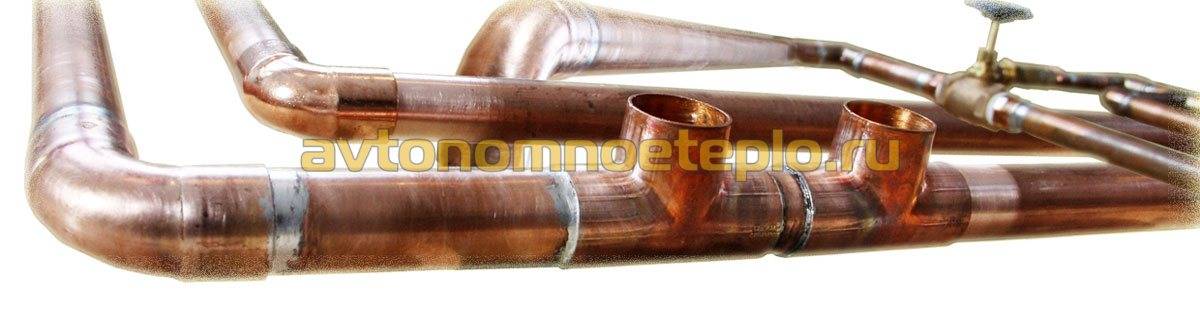

Обвязка котла медными трубами

Монтаж обвязки медными трубами требует от мастера определенного профессионализма, а от заказчика существенных материальных затрат. Использование медных труб имеет и свои преимущества:

1. Хорошая теплоотдача меди — нагревание комнаты осуществляется не только с помощью самих радиаторов, но и по ходу движения теплоносителя. Медь хорошо прогревается и не требует для этого большого количества тепловой энергии.

Медь не подвержена коррозии. Со временем медные трубы могут покрыться тонким слоем окиса. Но это не влияет на эксплуатационные качества. Обвязка медью не боится замерзания. Обвязка котельной медными трубами устраняет сложности связанные с замерзанием теплоносителя. Стальные, как и пропиленовые трубы, в таком случае просто разрывает. Медь более пластичная, поэтому выдерживает нагрузки при замерзании без потери целостности.

При всех своих достоинствах, медная обвязка имеет несколько недостатков, в основном связанных с процессом эксплуатации — медь нельзя утопить в стены, а также нуждается в надежной изоляции. Воздействие тока на медь губительно.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Обустройство системы отопления с теплоаккумулятором

Применение такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей в зависимости от установленных агрегатов:

• Теплоаккумулятор, газовый котел и приборы отопления образуют единую закрытую систему.
• Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается теплоаккумулятору. Он в свою очередь греет теплоноситель, циркулирующий по закрытому контуру отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести следующее:

• Отопительный котел.
• Теплоаккумулятор.
• Расширительный бачок соответствующего объема.
• Шланг для дополнительного отвода теплоносителя.
• Отсекающие краны в количестве 13 штук.
• Насос для принудительной циркуляции теплоносителя в количестве 2 штуки.
• Трехходовой клапан.
• Водяной фильтр.
• Стальные или полипропиленовые трубы.

Для подобной схемы характерна работа в нескольких режимах:

• Передача тепловой энергии от твердотопливного котла посредством теплоаккумулятора.
• Нагревание воды твердотопливным котлом без использования этого устройства.
• Получение тепла от газового котла, подключенного к газовому баллону.
• Подключение двух котлов одновременно.

Зачем нужен теплоаккумулятор

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

1. Отопительный агрегат загружают топливом, разжигают его.
2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

Монтаж в частном доме

Установка напольного и настенного оборудования проводится по разным схемам.

Технология установки напольного котла включает следующие действия:

• Подготовка прочного основания, способного выдержать тяжесть котла. Можно залить бетонную стяжку или уложить лист оцинкованного железа.
• Проверка уровня установленного оборудования. Котел должен стоять строго параллельно уровню пола.
• Присоединение к газоотводу и проверка тяги.
• Подсоединение труб системы отопления с обязательной установкой фильтра жесткой очистки воды. Кроме того требуется монтаж шаровых кранов на все патрубки и запорного оборудования с обеих сторон фильтра.
• При монтаже двухконтурного котла в частном доме выполняют соединение с водопроводной системой. При этом подающая труба должна располагаться сверху, обратная труба – снизу.
• Подключение к газопроводу. Этот пункт выполняется только мастером-газовиком, самостоятельные работы такого плана строго запрещены.
• Подсоединение к сети электропитания.

Существуют определенные правила установки настенного газового котла:

• Выбирают самую прочную стену или перегородку и защищают ее огнеупорным материалом.
• Закрепляют котел, выдерживая расстояние от плоскости стены около 5 см. Также следует отступить от других стен и потолка на 50 см, от пола на 80 см. Котел должен располагаться параллельно уровню пола.
• Перед установкой следует очистить стенки входных труб от мусора, подавая воду под напором.
• Выполнить монтаж фильтра на трубе, подающей воду. По обеим сторонам фильтра установить запорные механизмы.
• Установить дымоход, если это предусмотрено проектом, и проверить тягу.
• Подключить аппарат к газопроводу, пригласив для этой цели мастера газовой службы.
• Выполнить подсоединение к электропитанию.

Оба варианта предусматривают перед запуском заполнение системы водой с предварительным отключением устройства. Чтобы избежать образования пузырьков воздуха, вода в систему должна подаваться очень медленно.

Кроме этого порядок установки газового котла в частном доме предусматривает температурные ограничения. Монтаж газового кола может выполняться при температуре от +5 до +35 градусов.

Особенности функционирования котлов отопления

Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному.

Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.

Автономного типа. В данных моделях используются разные типы топливного материала (твердое топливо, электроэнергия, газовое топливо, жидкое топливо).

В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации.
Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур.
Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов

Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой.
При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность.

Ручного типа. Стоит отметить, что он отличается ручным процессом оснащения теплоносителя топливом.

• В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
• При этом такие котлы устанавливаются лишь способом напольного монтажа.
• Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.

Организация открытой системы с теплоаккумулятором

1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
3. Монтаж кранов на патрубки теплоаккумулятора.
4. Соединение теплоаккумулятора и котла двумя трубами.
5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

  Газовые энергонезависимые котлы

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Выбор газового котла

Для примерной оценки мощности котла можно пользоваться соотношением: на каждые 10 м² отапливаемой площади необходим 1 кВт тепла

К основным факторам, влияющим на выбор газового котла и определяющим расход газа, относятся:

• теплопотери (площадь и тип остекления и дверных проемов, материал и толщина стен, крыши (если верхний этаж), пола (если нижний этаж), высоты потолков, местоположения каждого помещения в доме и т. д.);
• регион (средняя и минимальная температуры наружного воздуха в зимний период);
• личные предпочтения (желаемый температурный режим, необходимость ГВС и т. д.).

В первую очередь при выборе газового котла для отопления частного дома необходимо оценить потребность в тепле и горячей воде. В нашей климатической зоне требуемую тепловую мощность теплогенератора для отопления коттеджа можно определить исходя из 80–100 Вт на 1 м² отапливаемой площади.

К полученному результату прибавляется тепловая мощность, требуемая для нужд горячего водоснабжения (ГВС): 1–2 кВт на каждого члена семьи. Например, для отопления отдельно стоящего дома с общей площадью 200 м², в котором проживает семья из 4 человек, следует купить газовый котел мощностью 24–28 кВт.

Следует также учесть тепловую мощность для других потребителей тепла: калорифера приточной вентиляции, теплообменника бассейна, тепловой завесы в гараже, системы снеготаяния и т. д.

Какие газовые котлы лучше?

По способу установки газовые котлы делятся на настенные и напольные. Лучше остановить свой выбор на настенном котле, т. к. в настоящее время они имеют неоспоримые преимущества перед напольными:

• имеют небольшие габариты и вес, что позволяет разместить котельную установку в очень маленьком объеме;
• настенные котлы дешевле напольных;
• выполнены на более высоком техническом уровне — имеют встроенное оборудование для подключения к системе отопления и ГВС: циркуляционный насос, расширительный бак, предохранительный клапан, переключающий вентиль и т. д.;
• имеют экономичную модулируемую горелку и процессорную систему управления и диагностики;
• настенные котлы просты и удобны в эксплуатации и обслуживании, при этом по надежности не уступают напольным;
• дымоход настенного котла имеет небольшую длину и диаметр, и его можно вывести наружу через стену или крышу в подходящем месте. Дымоход напольного котла выводится выше конька крыши, что бывает сложно сделать, а зачастую и невозможно. Стоимость такого дымохода сравнима со стоимостью настенного котла.

Настенный газовый котел Buderus Logamax U072

Например, настенный котел на сжиженном газе BAXI NUVOLA-3 Comfort с закрытой камерой сгорания имеет в своем составе съемную панель управления с датчиком комнатной температуры и погодозависимой автоматикой, циркуляционный насос с автоматическим воздухоотводчиком, латунный трехходовой клапан с электрическим сервоприводом, автоматический байпас, сбросной клапан и даже встроенный емкостной водонагреватель из нержавеющей стали объемом 60 л!

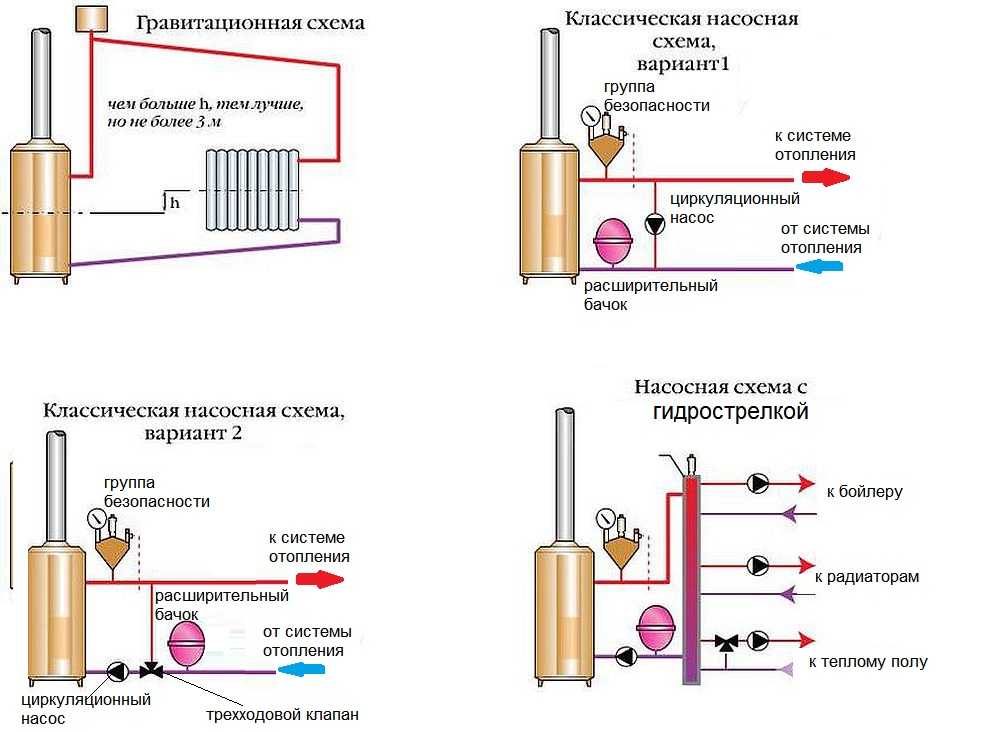

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

• Простой монтаж.
• Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
• Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

• насос (обычно идет в комплекте с котлом);
• распределительный клапан;
• мембранный бак;
• запорная арматура;
• фильтры;
• обратный клапан;
• переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

• Дорогие комплектующие.
• Сложные схемы рассчитаны на специалистов.
• Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

На картинке ниже представлены схемы. Условно они делятся на две группы:

• С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
• С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Обвязка с подключением косвенного водонагревателя

Схема обвязки твердотопливного котла с бойлером довольно распространена за счет экономичности, эффективной работы. Особенно актуальна во время сезона отопительного, когда удается сэкономить на электроэнергии значительную сумму.

Данная обвязка устроена таким образом, что нагретая жидкость подается одновременно в бойлер и радиаторы. При этом контур котла подключается к теплообменнику водонагревателя, который прогревает воду косвенным способом.

Часто в бойлере устанавливается дополнительный способ нагревания жидкости (газ, ТЭН) на случай, когда отопление отключается (теплое время года).

Рассмотренная обвязка может применяться со всеми отопительными устройствами как с естественной, так и с принудительной циркуляцией жидкости.

Особенности обвязки котлов

Стоит отметить, что данная процедура позволит вам более эффективно эксплуатировать вашу систему отопления, а также устанавливать оптимальное количество теплоотдачи от отопительных систем к помещению.

В целом, монтаж обвязки котлов отопления в частных домах или же в квартирах включает в себя несколько первичных действий, среди которых:

• Демонтажные работы устаревшей системы.
• Правильный подбор места для установки систем, установка креплений.
• Монтажные работы запорного устройства, терморегулятора, крана и отводчика воздушной массы.
• Работы по герметизации каждого соединения.
• Работы по опрессовке системы.
• Работы по подаче теплоносителей.

Следует понимать, что такие работы довольно сложные и требуют помощи квалифицированных специалистов, у которых есть все необходимое для обвязки.

Коллектор

Если нагревательные элементы подключены последовательно, между ними наблюдается довольно заметная разница нагревания. Радиаторы, расположенные ближе к подаче котла, горячее тех, что находятся дальше. Из-за этого жилище прогревается неравномерно. Благодаря коллектору появляется возможность параллельного подключения нескольких конвекторов, батарей и контуров. К примеру, таким образом можно сделать обвязку котла с теплым полом и радиаторами. На каждом патрубке такого коллектора имеется отдельный кран или дроссель, что позволяет автономно отключать или регулировать элементы.

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

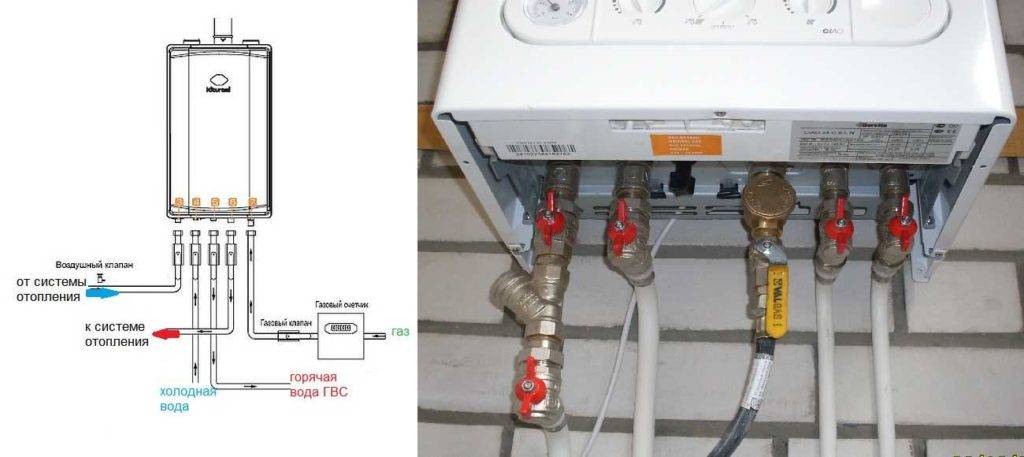

Обвязка двухконтурного газового котла своими руками

Теперь рассмотрим, как произвести обвязку газового двухконтурного котла отопления.

Главное различие между таким отопительным прибором и одноконтурным агрегатом заключается в универсальности первого. Он поддерживает градусный режим теплоносителя в контуре отопления, а также осуществляет нагрев воды для бытовых нужд. Одноконтурные агрегаты также косвенно могут нагревать воду. Процесс теплоотдачи у них осуществляется в процессе передвижения теплоносителя по вторичному теплообменнику.

Также отличительная особенность двухконтурного котла заключается в прямой отдаче тепловой энергии воде. При расходе горячей воды не происходит нагрев теплоносителя. Одновременное функционирование двух контуров — невозможно.

Как показывает практика, для домов с качественной теплоизоляцией, режим работы отопительного котла не имеет принципиального значения. Схема отопления будет одинаковой при любом типе обогрева.

Радиаторы и теплоноситель предусматривают длительное охлаждение. Такой результат обуславливается выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить совмещением одноконтурной конструкции и нагревательной колонки. На больших по размеру домах, работа котла не сказывается никаким особым образом, поэтому отопительные схемы будут идентичными.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов

Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный

Группа безопасности состоит из:

1. Клапана для стравливания воздуха.
2. Предохранительного клапана для снижения давления.
3. Манометра.

Обвязку делают по такой схеме:

1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.
