Установка вентилятора в ванной — нюансы и правила

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Где допускается ставить вытяжной вентилятор в ванной или туалете

Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

Монтаж вентилятора

Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см

Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи

Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:

  • В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
  • Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).

Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.

Вытяжка в ванной комнате своими руками

Для самостоятельного монтажа больше всего подходит вентилятор, вставленный в техническую рамку и оснащенный гидростатом (датчик влажности). Стоимость устройства зависит от мощности, объема перекачиваемого воздуха и наличия дополнительных функций.

Например, простейшая электрическая модель мощностью 40 Вт стоит около 3000 рублей, а бесшумный немецкий прибор с сенсорным датчиком и клапаном обратной защиты – 12 000 рублей.

Подготовительные работы и требования к установке

Пред началом работ по монтажу электрического устройства необходимо проверить, функционирует ли вентиляционная шахта. Слишком узкий проход, забитый жировым налетом и пылью, требует прочистки. Владелец жилья своими силами может очистить канал, ведущий от квартиры к центральному стояку.

Для этого необходимо аккуратно снять решетку, удалить с нее слой пыли, промыть моющими средствами и высушить. Стенки канала, покрытые грязью, можно обработать скребком или жесткой щеткой, затем тщательно пропылесосить и обтереть влажной тряпкой.

Получится прочистить небольшой отрезок вентиляционного канала, однако даже профилактические работы улучшат тягу.

Центральную магистраль самостоятельно очистить не получится, так как доступ к общедомовым инженерным системам открыт только для специальных служб. Возможно, имеет смысл посоветоваться с соседями и оставить групповую заявку, чтобы произвели профессиональную очистку главной шахты по всей длине стояка.

Обеспечив путь к выходу воздуха из помещения, следует позаботиться и о приточной вентиляции. Для этого необходимо устроить зазор, через который замещающий воздух поступал бы в ванну. Чем больше расстояние от входного отверстия до вытяжки, тем эффективнее будет производиться вентиляция.

Иногда достаточно сделать небольшую, шириной 1,5-2 см. щель между дверью и порогом, но если тяги не хватает, в нижней части дверного полотна следует установить решетку.

Последний пункт – выбор модели вентилирующего устройства с подходящими характеристиками: правильно подобранной мощностью, уровнем шума, функциональными показателями. Прибор должен быть безопасным для окружающих и удобным в обслуживании. Предпочтение обычно отдают современным моделям с таймером и датчиком влажности.

Гидростат (датчик влажности) реагирует на повышенную влажность и включает прибор в автоматическом режиме.

Будьте готовы к тому, что установка электрической вытяжки требует дополнительных строительных работ, среди которых устройство отверстия в стене или потолке, прокладка кабеля с последующей отделкой.

Способы подключения к электропитанию

Целесообразность того или иного способа подключения зависит от места расположения вытяжки, особенностей дизайна интерьера и технических возможностей самого устройства.

Вот наиболее распространенные варианты:

  • включение посредством кнопки или шнура;
  • одновременное подключение с осветительными приборами;
  • автоматическое включение по уровню влажности;
  • управление отдельной клавишей выключателя.

Удобнее всего пользоваться вентилятором с автоматическим управлением: никаких сил прилагать не требуется: он самостоятельно включается при увеличении уровня влажности. Его можно устанавливать в стене, в углу или на потолке – в любом малодоступном месте, потому что ежедневной необходимости в обслуживании нет.

Для устройства проводки штробят стену или монтируют короб.

Единственный минус таких моделей – высокая цена.

Недорогие модели обычно снабжены кнопкой включения или недлинным шнуром, за который при необходимости необходимо дергать. Проблемы возникают, если вытяжное отверстие находится над унитазом, ванной или высоко на потолке – это усложняет доступ к прибору. Если вентилятор подобного типа устанавливают в процессе ремонта, шнурок заменяют выключателем, который располагают в зоне доступности, а поводку заводят в стену.

Совмещение одновременного включения лампы и вентилятора удобно, но не всегда рационально: одно нажатие задействует два устройства. Дело в том, что воздух не всегда успевает проветриться к моменту выхода из ванной, а оставлять ради работы вентилятора включенным свет – неэкономично.

Сейчас существуют модели с отложенным отключением вентилятора. Как правило это десять минут по умолчанию. В некоторых устройствах есть шкала минут и рычажок для самостоятельной настройки. Иногда присутствует оснащение маломощным источником света – “ночником”, горящим все время работы вентилятора.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

  • снять крышку;
  • места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
  • расположить изделие в отверстие в стене (рабочая часть прячется);
  • хорошо прижать корпус;
  • установить антимокситную сетку;
  • поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

Схема подключения таймера санузла

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Что оценивается при выборе?

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Когда вы будете осуществлять выбор непосредственного вентилятора, то в первую очередь стоит обратить свое внимание на его производительность. Но перед этим вам необходимо подсчитать объем вашей комнаты, чтобы определиться с объемом устройства

Такие расчеты простые, нужно умножить длину ванной комнаты на ее ширину.

Также вам следует узнать показатели так называемой кратности объема воздуха в комнате. То есть, какой объем воздуха необходимо вывести за единицу времени. Как правило, в ванной это число колеблется от четырех до восьми. В общей сложности вам следует брать объем устройства, который выведет 54 метра воздуха за один час. Но из данного правила есть свои исключения, например, квартиры с большей квадратурой, где проживают больше людей.

Перейдем к следующему параметру, который говорит о безопасности исследуемого устройства. Все мы прекрасно знаем, что вода является лучшим проводчиком электричества. На основе этого специалисты советуют отдавать свое предпочтение тем моделям, которые имеют маленькое количество вольт.

В среднем этот показатель должен составлять от 12 до 24 Вольт

При выборе устройства обращайте внимание на его корпус, ведь на нем должен быть рисунок с обозначением вида защиты. К примеру, рисунок с обозначением IP25 – это защита от струи воды, и такой аппарат можно легко устанавливать возле ванны или же душевой кабины

Надпись IP24 – это непосредственная защита всего от брызг, и установка предполагается на расстоянии метра от душа.

Большинство вентиляторов при своей работе очень громкие, поэтому нужно задуматься над этим вопросом. Если устройство будет очень мощное, то и шума будет очень много. А допустимый уровень шума 55 дБ.

Разновидности вентиляторов с датчиками

Современные модели выпускаются с разными дополнительными элементами. В их число входят электроприборы с таймером или без него.

Вентилятор без встроенного таймера

Оборудование без встроенного таймера лишает человека некоторых удобств. При работе устройства тратится много электроэнергии. Схема подключения простая.

Вентилятор со встроенным таймером

Вентилятор со встроенным таймером позволяет экономить электричество, эффективно работает на протяжении некоторого времени после выключения света в помещении. Благодаря вытяжному вентилятору с таймером, в ванной нет повышенной влаги и плесени. Также таймер позволяет сэкономить электричество, так как не надо оставлять включенным свет в помещении, пока не исчезнет влага.

Вариант — ручное включение, задержка выключения

Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.

Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.

У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.

Подготовка места под вытяжной вентилятор

Перед монтажом предстоит провести ряд подготовительных работ. В первую очередь необходимо проверить, насколько нормально функционирует вентиляционный канал, поднеся подожженную спичку или свечу к входному отверстию. Пламя должно наклониться под углом в сторону решетки.

Если зажженное пламя указывает, что вентиляционный канал засорен, надо срочно принять меры и прочистить устройство перед установкой вытяжки

Если диаметр отверстия вентканала больше сечения вентилятора, тогда можно вставить пластиковую или гофрированную трубу нужного диаметра, а пустоты заделать монтажной пеной, срезав ее излишки острым ножом после схватывания раствора.

В случае, отверстие на входе в шахту имеет меньший диаметр, его расширяют при помощи перфоратора.

Правильная и грамотная установка вентиляционной системы

После установки вентилятора в ванной или туалете получают вытяжную вентиляцию, которая работает только на отток воздуха. Для того чтобы она была приточно-вытяжной, необходимо обеспечить забор свежего воздуха. Это можно сделать только одним способом: при установке двери предусмотреть под ней небольшую щель. В этом случае становится возможной быстрая замена воздуха.

Еще один важный момент, на который необходимо обратить внимание перед началом работ, – наличие тяги в вентиляционном канале. Если она слабая или вовсе отсутствует, можно заподозрить засорение или обрушение шахты. В этом случае придется провести комплекс работ по ее очистке или восстановлению

Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства

В этом случае придется провести комплекс работ по ее очистке или восстановлению. Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства.

Выбор схемы подключения к электричеству

Первый этап монтажных работ – прокладка электропроводки. Возможны несколько способов подключения вытяжки к сети.

  1. Прибор присоединяют к цепи источников освещения, и он будет включаться вместе с ними.
  2. Устанавливают двухклавишный выключатель, одна кнопка которого будет подавать питание на вытяжку, вторая – на приборы освещения.
  3. К вентканалу ведут отдельную линию проводки для автоматического включения посредством датчика движения или программирования прибора. Также возможно механическое включение с помощью шнура (если он предусмотрен в данной модели)

Монтаж проводки рекомендуется выполнять не с помощью привычных скруток, а с применением клеммных колодок.

Монтаж вентилятора

  • Шаг 1. Убеждаются в том, что сечение патрубка соответствует сечению канала.
  • Шаг 2. Устанавливают в проем воздуховод. Так называется пластиковая трубка, которая входит в комплектацию большинства моделей вытяжек. Если такой трубы нет, берут отрезок серой вентиляционной. Его длина должна на 5-10 мм превышать длину патрубка.
  • Шаг 3. Закрепляют воздуховод в проеме, заполняя пустоты вокруг него монтажной пеной.
  • Шаг 4. Устанавливают вытяжку. Если воздуховод шире патрубка, на него надевают уплотнительное кольцо из мягкой резины.
  • Шаг 5. Подключают прибор к проводам электросети.
  • Шаг 6. Устанавливают лицевую панель. Если предусмотрены отверстия под саморезы, вкручивают их. Если панель без отверстий, защелкивают ее или дополнительно крепят к стене на герметик или жидкие гвозди.

С помощью предоставленной информации можно выполнить весь комплекс работ по устройству вентиляции в туалете и ванной комнате: высчитать производительность и выбрать модель, провести проводку и подключить вентилятор. При этом не только экономят на оплате услуг специалистов, но и получают полезный опыт.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

  • вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
  • шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
  • установка осуществляют только после подключения механизма к электросети;
  • иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
  • нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

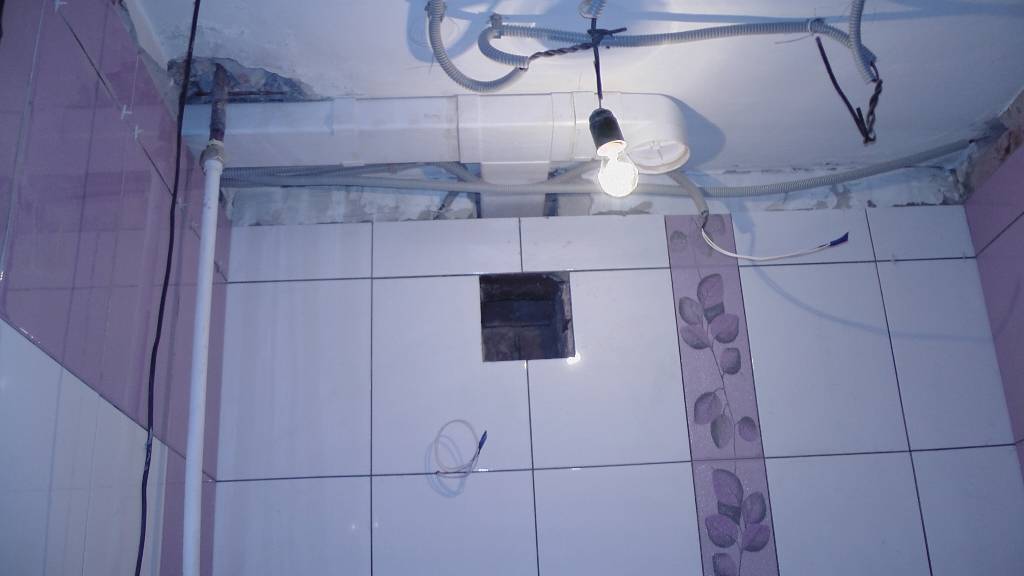

Шахта для воздуха не должна быть забитой

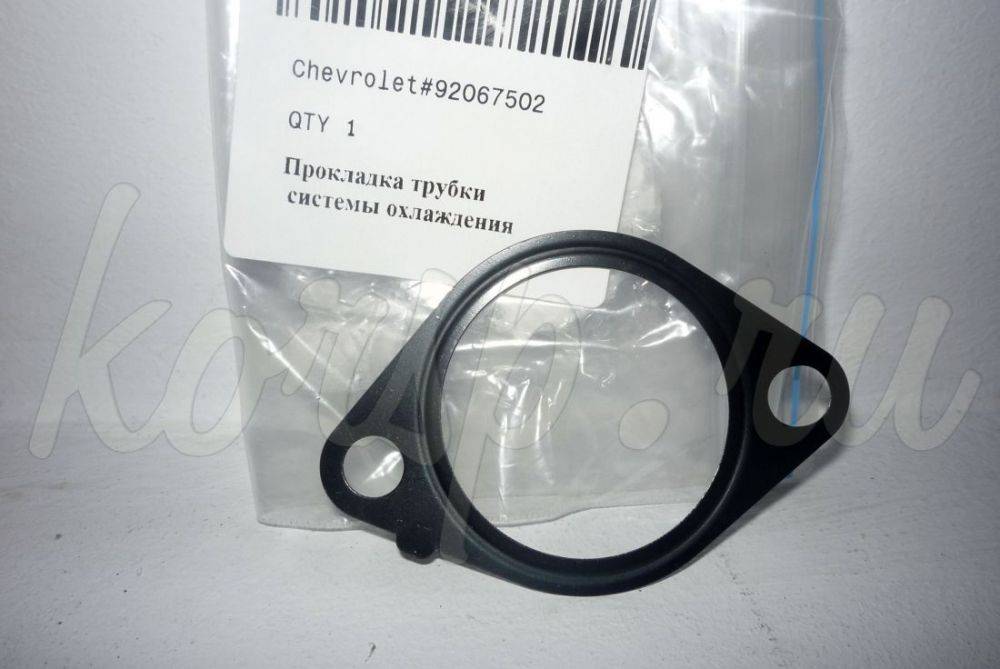

Может понадобится прокладка

Если вентилятор задел отделку нужно реставрировать место

Это интересно: Как заменить ТЭН стиральной машины?

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Дополнительные функции вентиляторов

Вентилятор, который монтируется в ванной, может иметь дополнительные функции. Насколько они эффективны и необходимы – решать потребителю.

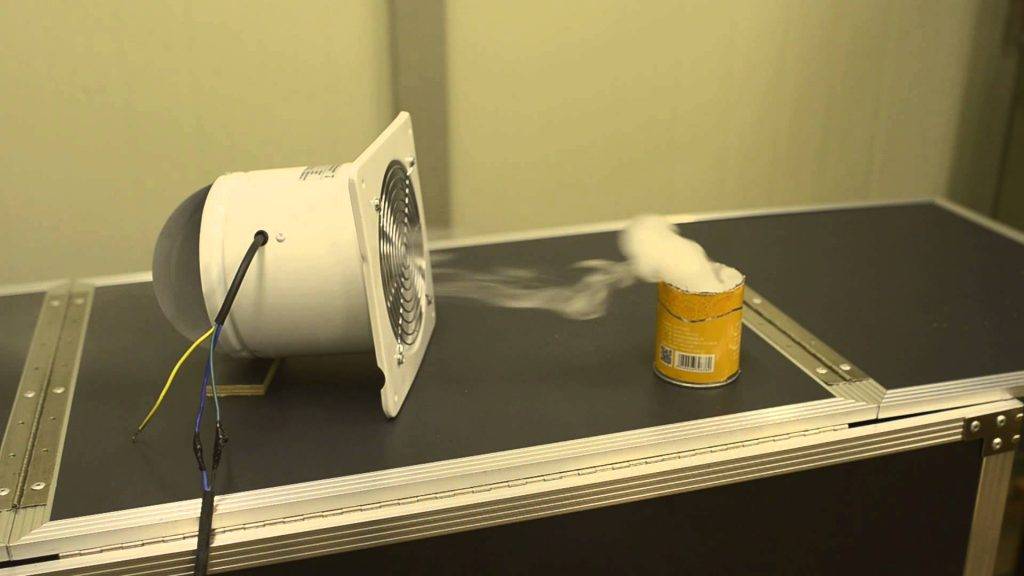

Эффективность вентилятора проверяется так

Датчик движения

Его устанавливают на дверь, соответственно, он включает вентилятор при ее открывании. Через определенное время (до 20 мин), вытяжка перестает работать. Чтобы запустить вытяжку нужно снова открывать дверь.

Временной датчик

Вентилятор подключается к контуру света, а выключается сам, в зависимости от того на какое время установлен таймер. Параметры таймера можно установить на минут работы вентилятора.

Датчик влажности

На вентиляторе установлен гигрометр, который постоянно замеряет влажностный режим. При достижении недопустимых значений, вентилятор включается автоматически и работает до тех пор, пока не установится нормальный уровень влажности.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен

Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)

Это вентиляторы для установки на стену

Ошибки подключения

Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.

Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.

Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.

Как установить вытяжной вентилятор в ванной комнате

Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.

Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.

В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
