Варианты установки светильника: схема подключения
При монтаже светильников следует учитывать особенности покрытия, особенно если установка производится на навесной потолок. Для горючих материалов следует учесть следующие параметры:
важно использовать специальные жаропрочные провода;
соединение должно быть надежным и изолированным;
лампы выбирают исходя из паспорта прибора, иначе будет перегрев, который повлияет на покрытие.
Схема подключения зависит от типа светильников. Например, для точечных светильников – равномерное и хаотическое распределение. Выбор схемы зависит от типа освещения и функций (основное или дополнительное), площади комнаты, в которой будет установлена лампа, интерьера.
Алгоритм практических действий
1. Перед началом электрических работ необходимо обесточить кабель:
- отключите выключатель (автомат);
- проверьте напряжение. Оно должно отсутствовать;
2. Изучите инструкцию, предлагающуюся к комплекту осветительного прибора и согласно предложенной схеме, разберите светильник;
3. Корпус осветительного настенного прибора со специальными отверстиями для крепления светильника приложите к стене в месте, где планируете его установить;
4. Карандашом отметьте отверстия;
5. Отложите корпус прибора в сторону;
Внимание! Если корпусная часть имеет некруглую форму, его обязательно необходимо выровнять по профильному уровню перед тем, как начать разметку. В противном случае висеть прибор будет неровно
6. С помощью перфоратора (если стена кирпичная или бетонная) или дрели (если стена газобетонная или гипсокартонная) оформите отверстия, учитывая и глубину, и диаметр используемых крепежных элементов.
- если стена кирпичная или бетонная, подойдут дюбели
- если стена гипсокартонная или имеет вид пластиковой панели, крепится прибор с помощью молей;
- легко делаются отверстия перфоратором, если стена изготовлена из кирпича или бетона;
- в случае, если стены гипсобетонные или газобетонные, используют обыкновенную дрель.
7. Зафиксируйте основание (корпус) прибора на стене;
8. Подключите осветительный прибор к электрической сети, используя клеммник. Он размещается внутри светильника;
На заметку. Если скрыта электропроводка, то кабель должен помещаться внутрь прибора через специально созданное отверстие.
9. Проверьте работу после подключения.
Полезно знать.Напряжение настенных бра должно быть рассчитано на 220 Вт. Если же случилось так, что напряжение значительно ниже, необходимо будет предусмотреть скрытое размещение блока питания, необходимого для его качественной работы.
Один из вариантов «закладной»
Для разных типов фурнитуры нужно различное по площади основание. Чаще всего можно встретить обычную прямоугольную пластину, которая должна крепиться к потолочному перекрытию шурупами.
Простая прямоугольная планка потребует совсем небольшой закладной, обычно изготавливаемой из деревянного бруска. Этот вид крепежа используется для большинства осветительных приборов.
Крестообразную пластину нужно фиксировать несколькими саморезами, и основание нужно больше. Такой вид фурнитуры используется и для круглых, и для квадратных, и для овальных светильников. В основном, это модели довольно массивные, поэтому прочность подготовленной площадки должна быть соответствующей.
После монтажа закладных, следует отметить на полотне те точки, где будут ввинчены шурупы. Эти места необходимо усилить накладками или уплотнительными кольцами, иначе пленка порвется.
Во многих домах уже установлены гипсокартонные конструкции, отказываться от которых не хочется. Их часто комбинируют с «мягкими» покрытиями. Вместе эти два вида отделки прекрасно гармонируют.
Но если планируется несколько источников света, один из которых будет располагаться на гипсовом листе, потребуется такой же комплекс подготовительных работ, как и с натягиваемыми потолками.
Когда эти операции успешно проделаны, можно натягивать ПВХ пленку.
Если не уделить этому моменту достаточно внимания, то результат может не порадовать.
Подключение точечных светильников на 12 В
Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.
Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.
Выбор мощности и типа трансформатора
Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.
Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.
Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.
Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.
На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.
Правила подключения потолочных светильников
Скрытая электропроводка, предназначенная для питания потолочных светильников, обычно выводится в центре потолка каждой комнаты. Она представляет собой трех- или четырехжильный провод. Количество жил зависит от того, каким будет светильник потолочный – как подключить его планируется: к обычному или двухклавишному выключателю.
Для подключения светильника, лампы которого распределены в отдельные группы, две жилы ведут к выключателю, одна на нейтраль и последняя – на заземление.
Схема подключения потолочных светильников с отдельными группами
Нейтраль (N) является общей для всех ламп (1), к ней через клеммник (2) подключаются нулевые контакты всех патронов светильника.
Фазные контакты каждой группы патронов соединяются с внутренней электропроводкой светильника двумя разными проводами, каждый из которых через клеммник идет к своей клавише выключателя (3), а затем на фазу сети (L).
Если вы хотите обеспечить плавное регулирование яркости потолочного светильника, то вместо выключателя следует установить диммер. Это специальное электронное устройство обеспечивает плавную регулировку силы светового потока независимо от количества ламп, которыми снабжены потолочные светильники – схемы подключения в этом случае упрощаются (см. Деревянные потолочные светильники: стиль и оригинальность).
Фазные контакты всех патронов подключаются к одному общему проводу, идущему на диммер.
Как установить точечные светильники: пошаговая инструкция
Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.
Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.
Установка точечных светильников своими руками
Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.
Как установить точечные светильники своими руками мастер-класс
Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.
Установка точечных светильников в гипсокартон фото
Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.
Подключение точечных светильников фото
Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев
Монтаж точечных светильников своими руками
Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие
Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии
Монтаж точечных светильников в гипсокартон фото
На завершающем этапе работ в светильник устанавливается лампочка.
Установка точечных светильников своими руками
Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.
Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.
Автор статьи Дмитрий Ворохов
Изготовление закладной для светильника
Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:
универсальные
под конкретный диаметр
Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.
После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.
Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.
замер расстояния от базового потолка
замер расстояния на платформе
Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):
После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм
Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.
Вместо ленты можно использовать регулируемую стойку.
Она конечно более жесткая по конструкции, но не настолько универсальная.
Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.
Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.
После сборки, остается закрепить всю конструкцию закладной к базовому потолку.
Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
Заземление сети
Качественное заземление выполняется с помощью соответствующего провода при соблюдении правил технической организации данной защиты. В частности, правила требуют предварительно обеспечить надежное электрическое соединение в конструкции самого светильника – например, промежуток от корпуса лампы до фиксирующего кронштейна должен быть нейтрализован защитным проводником. Прокладка контура, по которому будет проходить заземление, может касаться не только корпуса прибора освещения. Заземляющая проводка нередко соединяется с несущей конструкцией, на которой крепится устройство. К примеру, если монтаж освещения базировался на металлических столбах или других конструкциях, то они должны быть соединены с корпусом теми же защитными проводами. Если применяются переносные светильники с небольшим напряжением, то заземление организуется при помощи жилы гибкого провода.
Как установить люстру на натяжной потолок
Люстра может крепиться на крюк, а так же на линейные или крестообразные планки.
Крюк. В зависимости от количества плафонов у люстры, крюк может быть на резьбе — вкручивается в дюбель или забитую в высверленное отверстие пробку. Используется для люстр с 3-5 рожками. Для более тяжелых осветительных приборов используют крюк-бабочку. Для этого в бетонном перекрытии высверливается отверстия до внутренней полости плиты. В него загоняется крюк до раскрытия лепестков.
Крюк-бабочка для тяжелых люстр.
Чтобы декоративный колпак имел жесткий упор и фиксировал осветительный прибор над натянутой пленкой, к перекрытию потолка крепиться жесткий каркас из фанеры. Для этого в нем посредине перфоратором или дрелью с насадкой-коронкой вырезается круглое отверстие под провода и подвес (трос или цепочку).
Затем с помощью перфорированной ленты дюбелей и саморезов фанера крепится к основному потолку так, чтобы крюк и кабель были над вырезанным отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.
Как и в случае со встроенными светильниками, платформа прижимается руками к перекрытию, чтобы после окончания работ по устройству натяжного потолка ее можно было потянуть вниз до контакта с поливинилхлоридной пленкой или тканью полиэстера.
Элементы крепления люстры.
После установки натяжного потолка, в полотне вырезается отверстие, но только после наклеивания пластикового кольца (его можно вырезать самостоятельно из любой пластмассы, так как не требуется термозащита пленки, а только предотвращение ее разрыва).
Через отверстия в пленке и фанере люстра подключается через клеммный блок к проводам, а затем подвешивается на крюк. Если подвесить сразу — сложно проводить соединение проводов. Завершается процесс поднятием декоративного колпака к потолку, до упора. Если все же фанера легла не плотно и колпак оставляет след на полотне, то нужно опустить или каркас или колпак.
Планка. Производители люстр для крепления их к потолку используют также одну или две планки (располагаются крестом под прямым углом). В этом случае берется брус под каждую планку (немного длиннее, чтобы люстра не качалась) и крепится к потолку перфорированной металлической лентой. Но перед этим в сплошном брусе посредине высверливается отверстие под болт.
Если люстра легкая, болт можно заменить саморезом. Тогда высверливать отверстие нет необходимости. Второй брус разрезается пополам и так же крепиться к перекрытию, а для большей устойчивости с помощью углового крепежа и к первой планке. Длина крепежных стоек должна быть с запасом, чтобы при необходимости брус можно было опустить вниз к натянутому потолку.

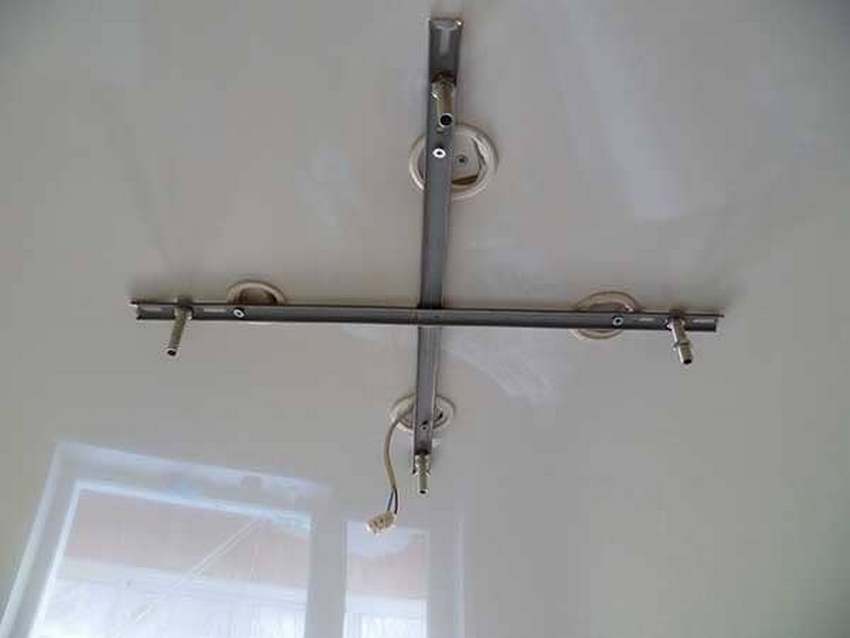

Крестообразное основание для крепления люстры фиксируется с помощью дюбелей и саморезов.
После того, как пленка ПВХ или полиэстер будут натянуты для установки люстры необходимо:
- концы планок с вставленными болтами обмотать изолентой, чтобы не повреждалось полотно потолка;
- накладную планку прикрепить к брусу;
- подключить люстру через клеммы к электросети;
- корпус люстры прикрепить к планкам;
- место крепления закрыть декоративным колпаком — поднять его до натянутого потолка.
Декоративный колпак скроет провода и отверстие.
Потолочные осветительные приборы под силу установить каждому
Современный дом не может существовать без искусственного освещения, создаваемого при помощи самых различных видов светильников. Светильники можно монтировать в любых местах. В большинстве случаев их крепят на потолок. Вообще, в доме могут быть использованы следующие виды светильников:
- подвесные;
- накладные;
- встраиваемые.
Первые два вида потолочных осветительных приборов оснащены плафоном. Их отличает не только внешний дизайн, но и способы крепления, то есть те особенности, с которыми осуществляется их подключение на потолке. Каждый вид осветительного прибора может давать свет при помощи разных видов ламп:
- обычных ламп накаливания;
- галогенных;
- люминесцентных;
- светодиодных.
Подготовка к установке и подключению светильника
Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:
- Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
- Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.
Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.
Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.
Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.
Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.
От чего зависит выбор способа монтажа светильников
Монтаж потолочной люстры
Монтаж осветительных устройств является несложным процессом. Даже человек, ни разу не работавший с электрикой, может разобраться с основами и выполнить работу. Главное – внимательно и аккуратно выполнять все этапы и соблюдать технику безопасности.
Осветительные устройства различаются по разным показателям. Они могут крепиться на разные поверхности (стены, потолки, ставиться на стол или на пол), быть встроенными и внешними. От всех этих моментов зависит трудоемкость процесса.
Самыми простыми в установке изделиями являются настенные накладные светильники. Они надежно крепятся на стенах при помощи крепежных элементов (обычно дюбелей)
При установке важно учитывать размер провода. Его длина должна быть такой, чтобы осветительное устройство могло запитываться от ближайшей розетки
Потолочные изделия монтировать несколько сложнее. Перед тем как установить светильник потолочный на потолке, требуется повесить специальный крепежный элемент. Для подвесных моделей это крюк, который ставится в монтажную коробку. Также активно используются металлические площадки, на которые крепится люстра.
Схема подключения на 220 В
Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.
Схема соединений с одноклавишным выключателем
Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.
При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.
Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.
Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.
Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.
Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.
Мероприятия по подготовке установки светильников на потолок
Считается, что принимать решение об установке такого декоративного элемента, как скрытый свет на потолке требуется еще до начала оборудования каркаса для подвесного потолка, поскольку важно, чтобы был учтен параметр высоты элементов освещения. Уже исходя из этих показателей, можно рассчитать то, как расположить светильники на потолке, то есть каким будет являться интервал между подвесным потолком и основанием базового перекрытия (прочитайте: “Как расположить светильники на натяжном потолке в разных помещениях”).
В случае, если не соблюсти эти меры, расстановка светильников на потолке может стать просто неосуществимой.
Основные типы бра
Перед тем, как мы рассмотреть способы монтажа светильника настенного типа, мы скажем о том, какие именно типы этих приборов можно установить в своем доме. Эти типы подаются на рисунке ниже:
Типы настенных светильников
Изображенные на этом рисунке первые пять типов светильников на стену являются классическими. Они используются для подачи мягкого света на определенную часть комнаты. Все другие относятся к более современным типам. Они предназначены для выполнения других функций.
Так, светильник настенного типа, который обозначен цифрой 9, используется для подачи направленного света на картины. Другими словами он подсвечивает картины.
Светильники 6 и 10 предназначены для акцентирования других настенных предметов. В том случае, если владельцы дома любят читать книги или заниматься определенным видом рукоделия, им следует осуществить монтаж светильников 7 и 8.
Преимущество этих бра заключается в возможности регулировки интенсивности света.
В каждый из них можно вкручивать разные лампы. То есть свет может создаваться благодаря работе:
- Лампочек накаливания.
- Галогенных ламп.
- Люминесцентных ламп.
- Светодиодных ламп.
Конечно, выбор определенного вида лампы для монтажа в бра зависит от желаний владельца.
Полезный совет: наиболее идеальным вариантом является использование светодиодных ламп. Они являются наиболее экономными. Что касается мощности ламп, то эта величина не должна быть больше показателя, который определил сам производитель настенной лампы. При установке более мощной лампочки провода и цоколи бра будут перегорать.
И так перед тем, как устанавливать и подключать светильник, который является настенным, нужно позаботиться о проведении проводки. Если стены покрыты гипсокартоном, то эта проводка должна быть за гипсокартоном.
Если есть штукатурка, то кабели нужно размещать в штукатурке. Конечно, в этом случае размещение кабелей лучше делать еще до того, как будет наноситься штукатурка. Когда штукатурка является нанесенной, то нужно выдалбливать узкий канал, прокладывать кабель и заштукатуривать его.
Примечательным фактом является то, что некоторые светильники настенного типа могут подключаться к розетке. В этом случае нет необходимости осуществлять проводку.
