Проблема выбора радиаторов
Универсального решения на сегодняшний день не существует. Разные задачи требуют различных решений.
Скажем, использование алюминиевых радиаторов в квартирах, рассчитанных на централизованное теплоснабжение – плохая идея:
- Алюминий – мягкий металл и может банально не выдержать больших перепадов давления теплоносителя.
- Сталь, из которой изготовлены трубы для прохождения по ним теплоносителя к батареям, постепенно вступает в реакцию с горячей водой, находящейся под сильным давлением. Получившийся в результате раствор солей усиленно взаимодействует с алюминием.
- Сам по себе алюминий – совсем не инертный материал. В месте его контакта со сталью протекают заметные реакции коррозии. Дело в том, что алюминий и нелегированная сталь составляют так называемую гальваническую пару, то есть порча в месте контакта этих двух металлов – лишь вопрос времени.
Биметаллические батареи лишены всех перечисленных недостатков:
- Их прочность такова, что радиаторы гарантированно выдерживают пятикратное превышение обычного для централизованных сетей давления теплоносителя в 10 атмосфер.
- Отличный внешний вид и большое разнообразие форм и размеров.
- Монтировать биметаллические радиаторы будет сложнее, чем алюминиевые, но ненамного – при сопоставимых размерах биметаллический радиатор будет тяжелее примерно в полтора раза чисто алюминиевого.
На сегодня применяют биметаллические радиаторы, изготовленные по двум технологиям:
- Стальной каркас – теплоноситель циркулирует по стальным трубам и не контактирует с алюминием. «Авиационным» металлом лишь прикрыты стальные трубы для улучшения конвекции и внешнего вида батарей.
- Усиленные каналы – использует принцип железобетона (два материала взаимно дополняют и усиливают друг друга). По этой технологии алюминиевые трубы на критичных участках усилены стальными вставками. Следует знать, что при неправильном монтаже эти вставки могут перекрыть просвет трубы.
Особенностью эксплуатации биметаллических радиаторов являются характерные постукивания при нагреве и охлаждении батарей (прочитайте: «Биметаллические радиаторы отопления: какие лучше выбрать «). Дело в том, что алюминий и сталь по-разному расширяются, поэтому в месте контакта наличествуют напряжения.
Основные правила установки
Схема устройства биметаллического радиатора.
Монтаж биметаллических батарей отопления требует выполнения таких основных правил:
- Расстояние от стен до радиаторов должно составлять 3-5 см.
- Расстояние между радиатором и полом должно составлять 7-20 см, а между подоконником и радиатором – 8-12 см. Это поможет улучшить конвекцию.
- Защитную пленку с радиаторов не рекомендуется снимать до завершения всех работ. В противном случае возможны повреждения эмали радиаторов. Если избежать сколов эмали не удалось, то поврежденные участки рекомендуется покрыть белой эмалью или заменить поврежденные секции.
- При закручивании соединительных элементов батарей необходимо рассчитывать прилагаемые усилия, так как при слишком сильном затягивании вы можете сорвать резьбу. Это может привести к образованию протечек, как и недостаточно крепкое соединение монтажных элементов.
Прежде чем начать монтаж каких-либо элементов системы отопления, в том числе батарей, необходимо выяснить, запущена ли в систему отопления вода и если да, то принять меры по перекрытию подачи воды.
Схема подключения радиаторов.
Порядок действий при монтаже батарей отопления следующий:
- отметьте места, в которые будут устанавливаться кронштейны;
- закрепите кронштейны на стене при помощи дюбелей или цементного раствора;
- установите батарею на кронштейнах таким образом, чтобы горизонтальные коллекторы расположились на крюках кронштейна, в результате этого кронштейны будут находиться между секциями радиатора;
- соедините батарею с подводящими элементами системы отопления, которые заканчиваются вентилем, краном или термостатом.
Отопительные батареи при монтаже не допускают таких действий:
- расположение секций не вертикально;
- расположение радиаторов относительно стены, пола и подоконника на расстоянии, не соответствующем требованиям.
Правильная установка биметаллических радиаторов требует ответственного подхода, который обеспечит правильную работу всей системы отопления. Поэтому подойдите ответственно к выполнению данных работ.

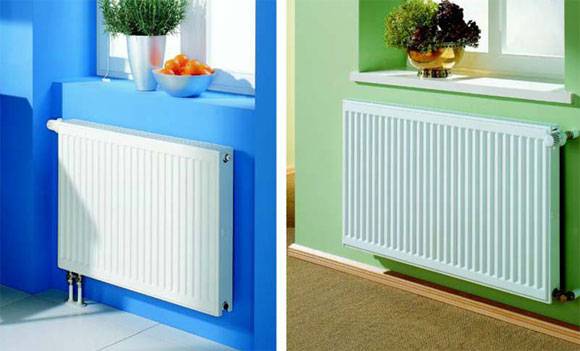

Радиаторы с нижним подключением
Спрятать громоздкие трубы можно, если сделать отопление с нижним подключением. Конечно, привычнее для понимания стандартные системы, когда теплоноситель поступает сверху или сбоку и выходит вниз. Но такая система довольно не эстетична, и ее сложно закрыть экраном или как-то облагородить.
Принцип нижнего подключения
При нижнем подключении основная часть труб получается спрятана под покрытием пола, иногда при этом возникают трудности сезонного осмотра или профилактического ремонта. Но и плюсы тоже присутствуют – это минимум сложных изгибов или сочленений, что уменьшает риск протечек или аварий.
Схема подключения радиаторов отопления с нижним типом несложная – трубы обратки и подачи теплоносителя расположены рядом, в нижнем углу радиатора. Также допускается подключение труб с разных сторон радиатора. Верхние отверстия (если они имеются) закручиваются заглушкой.
Комплект для установки радиатора идентичен стандартному:
Для нижнего подсоединения лучше всего использовать биметаллические радиаторы. они прочные, долговечные, обладают отличной теплоотдачей за счет нагрева, излучения и конвекции. Даже при использовании нижнего подключения теплопотери не составят более 15 процентов. Благодаря подаче горячего теплоносителя снизу, низ батареи нагревается и путем конвекции прогревает верх.
Выбор и монтаж радиаторов
Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.
При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке. Перед установкой нужно сделать разметку
она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см
Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.
Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.
При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов. Различают следующие типы нижнего подключения:
Различают следующие типы нижнего подключения:
- односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
- разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;
Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.
Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные. При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков
Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома
При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.
Список инструментов, необходимых при монтаже отопительного радиатора
Безусловно, у профессионалов имеются все необходимое для проведения работ. А вот в случае, когда ранее ничего общего с заменой радиаторов не было, всех нужных инструментов дома может не оказаться, поэтому что-то придется прикупить, а что-то одолжить у соседей или знакомых. Для этого потребуется:
- пассатижи
- шуруповерт
- дрель
- сверло, победитовый наконечник
- уровень.
Плюс ко всему, во время приобретения радиатора нужно будет позаботиться о том, чтобы все его элементы были в комплекте и уже собраны, так как для самостоятельной сборки радиатора понадобится специальный ключ, а в этом случае можно сэкономить и деньги и свое время.
Устройство биметаллических батарей
Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:
- высокой устойчивости к коррозии;
- широком диапазоне рабочих температур и давления;
- простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
- малой инерционности при нагреве и остывании;
- небольшом количестве теплоносителя, необходимого для заполнения;
- малом весе, облегчающем выполнение монтажа;
- доступной для большинства людей стоимости.
Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.
Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.
Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.
Сердечник.
Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.
Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха
При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых
Подготовка к монтажу
Схема подключения алюминиевых радиаторов.
Перед тем как приступить к установке биметаллических радиаторов, необходимо определиться с их расположением, другими словами, составить схему системы отопления, а также продумать, какие дополнительные действия вам, возможно, придется осуществить. Например, вам может потребоваться установка или замена кранов, замена труб. В таком случае вам следует заранее запастись всеми комплектующими и инструментами.
Из инструментов вам может потребоваться:
- радиаторный ключ;
- резак для труб;
- разводной ключ;
- газовый ключ;
- комплект для сварки.
Диагональная схема подключения радиатора.
Установка радиаторов потребует также дополнительных деталей, точный перечень которых вы можете узнать в точке продажи радиаторов.
Примерный список этих материалов выглядит так:
- соединительные муфты (ровные и изогнутые);
- крепежи для радиаторов;
- лен.
Для биметаллических радиаторов наиболее оптимальным считается диагональный монтаж.
Нормы по установке радиаторов отопления
Существуют определенные нормы по установке радиаторов отопления. Чтобы на окне не оседала влага, необходимо, чтобы радиатор отопления занимал от 50 до 75% площади окна.
Рассчитать такое процентное соотношение довольно просто. Нужно измерить длину окна и найти процентное соотношение. Исходя из показателя, полученного при расчетах, и нужно выбирать радиатор отопления. При подборе нужного радиатора отопления никакой роли не играет теплоотдача радиатора.
Расстояние от радиатора отопления до пола должно составлять от 8 до 14 см. Такой диапазон нужен для того, чтобы было удобно протирать пыль под радиатором, а также для того, чтобы осуществлялась конвекция и теплый воздух заходил в радиатор отопления.
Если же расположить радиатор отопления выше, то пол под радиатором будет холодным. От боковых стен до радиатора расстояние должно быть не более 5 см, чтобы радиатор работал правильно.
При соблюдении всех условий и правильности подключения теплоотдача радиатора отопления будет соответствовать той, что указана в техническом паспорте радиатора.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Этапы монтажа
Установку и подключение биметаллической батареи можно разбить на четыре этапа:
- Начинать следует со сборки батареи. Ниппеля с прокладками чуть наживляют в резьбах осевых отверстий одной блок секции и приставляют к ним еще одну секцию или блок из нескольких. У ниппеля с каждой стороны своя резьба. Поэтому, когда мы начинаем крутить его ниппельным ключом, он плотно стягивает секции, а прокладка герметизирует стык;
- Затем производим укрупненную сборку фитингов. В проходные гайки, две левых и две правых, пакуем заглушку, кран Маевского, и резьбы американок. Герметизация заглушки и крана Маевского обеспечивается уплотнительными резиновыми кольцами. Американка пакуется на сантехнический лен, увлажненный олифой или герметиком;
- Установка оборудованных уплотнительными кольцами проходных гаек не вызывает затруднений. Нужно запомнить, что кран Маевского предназначен для спуска воздуха и обязательно располагается вверху. Расположение остальных фитингов зависит от схемы подключения;
- Чтобы подогнать батарею под существующие отводы, необходимо, подставив ее в рабочее положение, наметить место хотя бы одного кронштейна. Остальные размечаем с помощью линейки и уровня, перенося размеры с радиатора на стену. Кронштейны должны быть с резьбой и дюбелями. Тогда можно будет регулировать расстояние батареи от стены. Это делается поворотами кронштейна по, или против часовой стрелки.
Способы обвязки радиаторов
От способа подачи теплоносителя в батарею напрямую зависит степень ее нагрева. Подключение радиаторов отопления из биметалла производится таким же образом, как и батареи из других материалов.

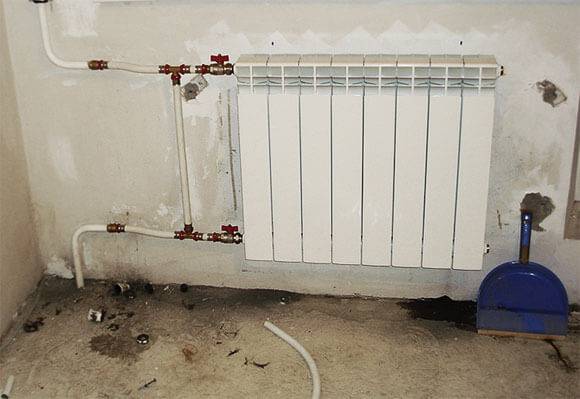

Одностороннее подключение
Односторонняя обвязка подразумевает подвод подающего трубопровода к верхнему отверстию батареи, к нижнему отверстию с той же стороны подключается обратный трубопровод. Такое подключение имеет высокую эффективность – при количестве секций не более 12 шт., потери тепловой мощности радиатора составляют около 3%. При увеличении длины батареи, отдаленные секции будут нагреваться слабее и соответственно обладать меньшей теплоотдачей.
При одностороннем подключении радиаторов отопления в однотрубную систему, для предотвращения резкого остывания теплоносителя, между подающей трубой и обратной предусмотрена перемычка так называемый байпас. Через него часть жидкости, с температурой близкой к начальной, проходит мимо батареи к следующей, позволяя поддерживать одинаковую температуру во всех точках системы. Помимо этого, байпас позволяет снимать радиатор для ремонта или замены, не останавливая всю систему отопления.
Для эффективной работы однотрубной разводки с байпасами необходим точный расчет диаметров труб на всех участках, в противном случае система будет разбалансирована. В многоквартирных домах некоторые жильцы, желая улучшить обогрев своего жилища, прибегают к самовольному демонтажу байпаса, что неизбежно приводит к ухудшению качества отопления у соседей. Такие действия противозаконны и караются штрафом.
Диагональное подключение
При диагональной обвязке нагнетающий трубопровод подключается к верхнему отверстию радиатора, а обратный к нижнему с противоположной стороны. Подобная схема обеспечивает равномерный нагрев всех участков, что позволяет устанавливать радиаторы с любым количеством секций.
Диагональное подключение считается самым эффективным – потери тепловой мощности радиатора практически равны нулю. Данные о мощности теплового потока, указанные в паспорте завода-изготовителя, действительны именно для такого подключения.
Единственный недостаток диагонального подключения – неудобство использования в однотрубных разводках отопительных систем. Теплоноситель по мере прохождения через радиаторы остывает и чем дальше установлен прибор от источника обогрева, тем он будет холоднее. В основном диагональное подключение используют при двухтрубной разводке отопительной системы.
При одностороннем и диагональном подключении батарей нагнетающий трубопровод всегда подводится к верхнему отверстию, а обратный к нижнему. Это связано с физическими свойствами теплоносителя. В случае если трубы будут подсоединены наоборот, эффективность обогрева может уменьшиться до 40%.
Нижнее двухстороннее подключение
Из всех способов нижнее подключение самое малоэффективное — потери тепловой мощности радиатора составляют до 12%. Это объясняется тем, что гидравлическое сопротивление прибора больше, чем у проходящего мимо него трубопровода. В данном случае теплопотери компенсируют установкой более мощного радиатора.
В основном нижнее подключение используется только в тех случаях, когда без него невозможно обойтись. При прокладке труб по полу такой способ позволяет сделать разводку отопительной системы максимально незаметной.
Конструктивные особенности биметаллических радиаторов
Эти красивые отопительные приборы появились в обиходе одновременно с понятием евроремонта. Соединяя в себе достоинства стали и алюминия, они отличаются большим запасом прочности, выдерживают до 40 атм давления и в разы превосходят стальные и чугунные радиаторы по теплоотдаче.
Внутренние магистрали циркуляции теплоносителя у них из стали, а ребристая рубашка, передающая тепло в помещение из окрашенного порошковой краской алюминия. Поэтому они долговечны, удобны в монтаже и красивы.
Особенно популярны секционные приборы, с ниппельным соединением секций, удобные тем, что количество секций можно привести в соответствие с вашими потребностями.
Монтаж биметаллических радиаторов отопления: советы и рекомендации
Одно из главных условий дальнейшей эффективной работы отопления, которое следует учесть, если вы, предварительно оценив преимущества рассматриваемого варианта, приобрели биметаллические радиаторы отопления: монтаж и проверка работы системы требуют предельной аккуратности и внимательности.
Работы по монтажу радиаторов следует проводить лишь после внимательного изучения сопроводительной документации. В прилагаемой к отопительной системе инструкции должен быть подробно описан весь ход проводимых работ. Там же должны быть приведены советы и основные рекомендации, следуя которым вы непременно получите качественный результат. Монтаж биметаллических радиаторов своими руками в этом случае не представит каких-либо сложностей, особенно если у вас есть некоторый опыт в проведении подобных работ. Однако желательно проконсультироваться у опытных специалистов, имеющих необходимый уровень квалификации.
Работа, которую необходимо выполнить перед тем, как начать устанавливать биметаллические радиаторы отопления — сборка самих радиаторов. Как правило, операция эта выполняется производителем на заводе или же в магазине квалифицированными специалистами, а вы приобретаете готовую к установке собранную систему. Однако возможна сборка биметаллических радиаторов отопления или перегруппировка отдельных секций на месте установки системы. К этой работе следует привлечь мастеров, имеющих опыт подобной работы. Для работы необходим специальный ключ.
Проводя установку, следует обратить особое внимание на размещение клапана, необходимого для выпуска воздуха, скопившегося внутри батареи (кран Маевского). Этим вы исключите возможность завоздушивания системы отопления
препятствующей снижению теплоотдачи. Перед клапанами следует установить фильтры для очистки поступающего в систему теплоносителя от механических частиц. Снизу на «глухой» стороне радиатора следует установить заглушку.
Грамотная установка биметаллических радиаторов требует соблюдения следующих пунктов:
Необходимо произвести замеры и разметить места, где будут расположены основные крепежные компоненты. В случае замены старые батареи срезаются, из стояка удаляются остатки труб, на место которых ставятся краны (детальнее: «Замена батарей отопления своими руками — сделаем всё сами «). Зафиксировать крепежи следует с помощью подходящих дюбелей и цементного раствора. Выполнение, собственно, установки самих радиаторов
При этом пристальное внимание следует уделить их установке строго по уровню. Благодаря малому весу радиатор держится очень надежно
Далее необходимо соединить клапан батареи с основной частью отопительной системы. Радиаторы подсоединяются к трубам с помощью футорок, переходников и специально подготовленных медных труб. Установив клапан, следует проверить его работу.
Установка биметаллического радиатора, видео урок:
Как установить биметаллический радиатор?
Чтобы установка батарей биметаллических прошла быстро и без дефектов, нужно определиться с типом монтажа – на пол или на стену.
Разберемся, как правильно монтировать биметаллические радиаторы на стеновую панель:
- Измерить расстояние от нижнего края батареи до центра верхнего, где установлены ниппели. К полученной цифре добавить 100-120 мм, отложить размеры на стене, поставить отметку.
- Расчертить горизонталь через отметку, проверить ровность уровня лазером. Теперь нужно отметить на горизонтальной линии точку середины проема окна.
- Измерить расстояние между ниппелями предпоследних секций батареи (по краям), поделить полученную длину пополам, а потом от точки середины проема окна в разные стороны отложить полученный половинный размер длины. Сделать отметки по обоим концам.
- Замерить расстояние между центрами ниппелей одной секции, как правило, это 300-500 мм. Это расстояние нужно отложить от горизонтальной отметки вертикально вниз.
- По меткам засверлить в стене отверстия, вставить в них пластиковые колпачки для дюбелей и вкрутить крюки навесные, оснащенные резьбой. Регулировка длины крюков зависит от пожеланий хозяина. По стандарту минимальный зазор между задней панелью батареи и стеной должен быть от 20 мм.
- Навесить радиатор на крюки, присоединить трубопроводы.
В обязательном порядке проверяется горизонталь верхней плоскости, докручиваются крепежи, а если горизонтальный уровень не получается, можно отрегулировать опоры, подогнув их в необходимом направлении.
Напольный вариант монтажа применяется в случаях, когда стена не отличается прочностью, например, обшита ГКЛ, сделана из легкого бетона. Также напольный монтаж выполняется при наличии отделки стеновой панели облицовкой, которая отдалена от стены на 200 мм – в этом случае прочной опоры для монтажных крюков без разборки облицовки не получится, проще поставить батарею на опоры.
Напольные батареи из биметалла выглядят как буква Н с нижней поперечной планкой для фиксации на поверхности. Планка изготавливается из стального уголка или гнутой профильной трубы.
Как установить радиатор:
- надеть 2 крепления на батарею снизу;
- поставить радиатор вместе с креплением в определенную зону;
- через отверстия в нижних планках сделать отметки на полу – это нужно для крепежа;
- убрать батарею, высверлить отверстия в полу для вкручивания крепежей;
- установить прибор отопления на место, зафиксировать на дюбеля.
Биметаллический радиатор не отличается такой массой, как чугунный, поэтому напольная установка считается не самой прочной и применяется при отсутствии возможности навешивания батареи на стену.
Инструменты и материалы для работы
Чтобы выполнить установку своими руками, то мастеру пригодится сам радиатор с монтажными крепежами, разводной ключ, перфоратор и трубный ключ Попова. Для разметки нужно взять рулетку и карандаш, уровень. Чтобы присоединить или отцепить секции, нужно купить ключ для радиатора с концевой лопаткой на 24 мм, а при необходимости регулирования интенсивности подачи теплоносителя нужны термостаты – по одному на каждую батарею.
Арматура для подключения биметаллических радиаторов
Комплект собирается из следующих элементов и деталей:
- торцевые пробки с заглушками;
- кран Маевского;
- шаровой кран регулировочный на 1/2 дюйма со съемным соединением, оснащенным резьбой изнутри и снаружи;
- кран регулировочный под термоголовку;
- радиаторные прокладки;
- фум-лента или льняная подмотка;
- герметик или сантехническая паста.
При монтаже радиаторов на пол нужно 2 крепежа, на стену – 4 штуки. Стоимость монтажа биметаллического радиатора с помощью мастера зависит от сложности и объема работы, стартует от 10$ (750 рублей). Но если нет комплектующих деталей, то заплатить придется больше.
Варианты схем подключения
Перед тем как будет выбрана схема подключения биметаллических радиаторов, необходимо определиться с типом трубной разводки. Различается седельная, диагональная или односторонняя разводка.
При наличии седельной, диагональной обвязки запорные краны нужно монтировать в отверстия для нижних пробок по обеим сторонам радиатора, под кран Маевского выбирается одно из дальних верхних отверстий в верхней зоне коллектора. Причем отверстие должно быть дальним по ходу течения теплоносителя, над трубопроводом обратного тока.
При наличии односторонней схемы обвязки, при которой краны всегда ставятся на одну сторону батареи, кран Маевского монтируется в одно из отверстий верхнего коллектора. Односторонняя обвязка чаще всего встречается в системах с вертикальными стояками – стандартный тип систем отопления в квартирах многоэтажных жилых домов.
