Трубы для ванной комнаты

Методы маскировки

Прежде чем закрыть трубы в ванной, давайте рассмотрим различные варианты и способы. Существует несколько способов, как прячут трубы в ванной. Если коммуникации проходят горизонтально, их можно вмонтировать в стены, проделав в них штробы. Поверх можно будет уложить плитку или просто оштукатурить стену. Нередко для маскировки труб сооружают коробы из фанеры или влагостойкого гипсокартона. Его можно декорировать плиткой или другим отделочным материалом.

В некоторых случаях сооружают нечто, похожее на стенные шкафы. По ним не только проходят коммуникации, но еще и остается место для хозяйственного инвентаря. Довольно часто в ванной монтируют рольставни, которые привносят в интерьер изюминку. Ну и конечно, нет пределов для творчества – трубы можно разукрасить, обернуть декоративными материалами или покрыть мозаичными плитками, словом, проявить фантазию.

Короб из гипсокартона

Многие, решая вопрос, как закрыть стояки в ванной, останавливают свой выбор на гипсокартоне. Влагостойкий гипсокартон – практичный, недорогой материал, из которого очень удобно монтировать короб.

Он устойчив к влаге, на него легко ложится любой облицовочный материал. Для работы с этим материалом потребуется стальные направляющие, саморезы для гипсокартона, болгарка или ножовка для раскроя листов, перфоратор, шуруповерт.

Процесс монтажа происходит следующим образом:

  • Сначала сооружается каркас для короба со стояками. Его можно изготовить из стальных профилей или деревянных брусков. Лучше использовать профили, так как они более прочные и долговечные. Если предполагается облицовка короба плиткой, лучше использовать усиленный профиль, способный выдержать большой вес.
  • Сначала направляющие нужно прикрепить к стенам, а затем к полу.
  • Затем с помощью ножовки или болгарки производится раскрой листа влагостойкого гипсокартона.
  • После этого заготовки из гипсокартона фиксируют на направляющих каркаса с помощью саморезов и шуруповерта.
  • В последнюю очередь короб из гипсокартона шпаклюют, покрывают грунтовкой глубокого проникновения, а затем облицовывают отделочным материалом.

Как правильно установить смеситель в ванной: монтаж своими руками (с видео)

Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.

Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).

Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.

В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.

У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.

Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.

Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.

Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.

Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.

Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:

https://youtube.com/watch?v=-wfy1e6wm0A

Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.

3. Основные правила маскировки

Существует несколько рекомендаций, придерживаясь которых, вы сделаете свой скрытый водопровод надежным и безопасным.

  • Минимальное количество соединений. Мы уже упоминали, что такие места являются наиболее проблемными и подверженными разгерметизации, поэтому старайтесь сделать так, чтобы их было как можно меньше. Этого можно добиться, прибегнув к помощи профессиональных сантехников, которые смогут составить грамотный план разводки.
  • Использование одинаковых материалов. Если наличие соединительных элементов неизбежно, то они должны быть выполнены из материала, идентичному материалу труб. Таким образом, вам можно не бояться того, что коэффициенты их линейного расширения или предел прочности будут разными.
  • Обязательное наличие смотрового окна. Очевидно, что при наличии водяных счетчиков, необходимо снимать с них показания, а раз в несколько лет и отдавать на поверку. Поэтому, стоит сразу предусмотреть к ним быстрый доступ. Небольшой лючок со съемной дверцей отлично справится с этой задачей. Также такой элемент обязателен в местах, где присутствует множество соединений или водяные фильтры. В любой момент вы сможете проконтролировать их состояние и вовремя устранить течь.
  • Не пренебрегайте изолирующими материалами. Особенно важным это правило является для труб с холодной водой. Ведь на них очень часто собирается конденсат. Чтобы этого избежать, используйте специальный изолирующий кожух из поролона или термофлекса. В случае маскировки горячих труб в стене, он даст им возможность безопасного расширения.

Фальш-стены и роллеты

Фальш-стены – это крупные конструкции, выстраиваемые на основе каркасных блоков, чтобы скрыть сложные и громоздкие разводки труб в ванной или жилых помещениях (так как спрятать трубы отопления тоже возникает необходимость). Достоинства:

  • они идеально закрывают коммуникации;
  • просты в строительстве;
  • скрывают недостатки стен и тем самым избавляют от необходимости декорирования не только водопровода, но и пространства вокруг.
  • скрадывают много пространства, поэтому невыгодны именно в ванных комнатах стандартных квартир;
  • невыгодны с точки зрения демонтажа и перестройки,

закрывают возможность к наблюдению за коммуникациями, работой систем, их координации и усложняют возможный их ремонт, так как аккуратно спрятать трубы отопления – это не значит спрятать их правильно и выгодно с утилитарной точки зрения.

Процесс создания системы

Любая работа начинается с подготовки инструментов. И этот случай не исключение, поэтому необходимо позаботиться о:

  • паяльнике;
  • разводном ключе;
  • ножницах по металлу и зачистке торцов труб;
  • маркере;
  • измерительной рулетке.

Прокладка канализации

Инструкция подразумевает под собой следующие действия:

  • В первую очередь необходимо перекрыть воду в системе.
  • Начинается весь процесс с установки шарового крана на основной кран стояков. При помощи него в дальнейшем при необходимости можно будет перекрыть подачу воды, фильтр или счетчик.
  • После этого трубы прокладываются до самого санузла. Перед тем как приступить к сварке, следует подготовить отрезки. Для чего от общей длины трубы вымеряют необходимое расстояние и отрезают заготовку. Когда необходимое количество элементов будет заготовлено, необходимо зачистить торцы, таким образом, чтобы на их поверхности не оставалось никаких шероховатостей. Если пренебречь данным условием и не удалить заусеницы, то во время не будет достигаться необходимая герметичность, а значит, со временем от постоянного водяного давления, на местах стыков появится течь.
  • После данной процедуры переходят к самой пайке. В зависимости от имеющегося диметра, каждому элементу может понадобиться свое время:
  1. сечение равно 4 см – время для нагрева 12 сек.;
  2. диаметр 3,2 см – нагрев 8 сек.;
  3. если калибр 2,5 см – продолжительность обработки – 7 сек.;
  4. при в 1,62 см – время, необходимое для нагрева, составляет 5 сек.

Как только трубы разогреты, их соединяют между собой

На этом этапе важно контролировать, чтобы торцы входили в фитинг ровно, без перекосов. Для того чтобы детали соединились, хватает буквально пол минуты

Если есть необходимость делать поворот водопровода, то для этих целей заранее должны быть подготовлены угловые муфты и тройники, которые позволяют создать необходимый угол наклона. Лучше всего чтобы в ванной комнате присутствовал кран перекрытия, так как если где-то прорвет трубу, будет возможность избежать затопления, вне зависимости от того частный ли это дом или квартира.
Для подключения сантехнических приборов предназначены смесители, которые устанавливаются уже в последнюю очередь. Данные приборы помогают соединить водопровод и технику, например, стиральную машину, душевую кабину и т.д.

Как только вся система будет установлена, а все дополнительные элементы будут находиться на своих местах, следует проверить исправность и качество пайки. Для этого попросту запускают воду. Если трубы проводились в труднодоступных местах и наблюдать за вероятной течью нет возможности, то можно положить салфетку или кусочек туалетной бумаги под места соединений. После того как запустится система, нужно достать бумагу и осмотреть на наличие мокрых пятен.

Хотелось бы отметить, что самостоятельная прокладка труб в ванной комнате – дело достаточно ответственное. Если купить некачественные материалы или не соблюдать основные этапы монтажа, то риск получить некачественную систему очень велик. К тому же вероятность того, что такой трубопровод долго не прослужит, тоже есть. А это уже чревато последствиями, как минимум придется делать ремонт в санузле, а если еще и затопить соседей снизу (когда система делалась в квартире), то придется выделять деньги еще и на их ремонтные работы.

Диагностика труб

Перед тем как пойти покупать новые трубы, следует подумать о том, нужен ли вам ремонт, и если да, то какой именно. Если у вас частный дом, в туалете которого нужен ремонт, то это будет одной ситуацией. В этом случае вам ничто не помешает. А вот если вы собираетесь делать то же самое в своей квартире многоэтажного дома, то это уже другая ситуация. Если вы собираетесь заменить стояк в туалете, нужно все заранее обговорить с соседями, ведь вам придется отключать воду у всего дома.

Во-первых, вам нужно перекрыть водоснабжение в подвале подъезда. Необязательно спрашивать на это разрешение, если вы перекроете воду на несколько часов. Старайтесь делать это днем, когда соседи будут на работе. А вот если вы собираетесь демонтировать стояк, то соседей стоит предупредить.

Если отключить воду в доме, то в бачках унитазов вода все еще будет, и если соседи пойдут в туалет, то это все выльется к вам. Поэтому лучше предупредить соседей о проведении работ.

Во-вторых, позаботьтесь о канализационных трубах на участке в межэтажном перекрытии. Именно эти места принято считать самыми проблемными, из-за того что металл там ржавеет быстрее всего. Если вы делаете полную замену трубопровода, старайтесь выводить трубы через железобетон.

В-третьих, учтите состояние труб. Очень часто многие канализационные трубы могут выглядеть плохо только внешне. Если протечек никаких не наблюдается, то лучше не делать их замену.

Трубы часто портятся из-за плохой вентиляции в туалете или отсутствия фанового стояка. Фановый стояк предназначен для того, чтобы регулировать воздухообмен, не позволяя неприятному запаху скапливаться. Трубы портятся из-за того, что на них будет скапливаться конденсат, который вызовет ржавчину. Но коррозия повредит только внешнюю часть труб, поэтому вы можете просто очистить их наждачкой или покрасить краской.

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см

Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Разновидности разводки

Если ваш туалет не совмещен с ванной комнатой, никаких проблем с планировкой не должно возникать. Обычно в туалете будет находиться один унитаз и два стояка, к которым потребуется подвести несколько труб.

Однако рядом будет находиться кухня и ванная, куда тоже потребуется провести трубопроводы.

Обычно принято использовать два метода прокладки труб:

  • скрытый метод;
  • наружный метод.

Первый способ является более удачным с эстетической стороны, а второй — более простым. Если вы хотите использовать скрытую укладку, придется штробить стены. Более простой и лучший вариант — это проложить трубы по наружной схеме, после чего их можно прикрыть каким-нибудь декоративным коробом. Вам в любом случае нужно будет прикрывать стояк декором, иначе это будет выглядеть некрасиво.

Если прокладка будет скрытого типа, то при возникновении любой протечки у вас могут возникнуть проблемы. Придется снова штробить стены и начинать все с нуля.

Старайтесь укладывать канализационную трубу таким образом, чтобы она имела небольшой уклон к стояку. Это позволит воде самостоятельно стекать. В зависимости от диаметра трубопровода выбирается наклон трубы. Используйте такую формулу: чем меньше сечение, тем больше должен быть наклон трубопровода.

Существует два способа подсоединения сантехники к водоснабжению:

  • через коллектор у стояка;
  • по последовательной схеме.

Если вы хотите использовать коллекторный вариант, то это будет стоить дороже. При этом давление на всех водорозетках будет одинаковым. Благодаря этому в душе и кранах не будет скачков или перепадов воды.

1. Виды труб и их назначение

Качество материала, из которого сделаны водопроводные или канализационные трубы, непосредственным образом влияет на их прочность, надежность и износостойкость. Не все виды труб можно использовать, например, для горячей воды, или для радиатора отопления, если таковой имеется в ванной. Все разнообразие труб можно разделить на три категории:

Металлические трубы

Которые, в свою очередь, делятся на два вида:

  • Стальные – до сих пор пользуются большим спросом среди потребителей благодаря своей прочности и высоким показателям теплопроводности. Помимо этого, они способны выдерживать перепады давления до 16 бар. Устойчивы к разрушениям и стабильны при температуре до 120°С. Нержавеющая сталь не выделяет вредных веществ при контакте с водой и полностью безопасна для здоровья людей. Отличаются относительно легким монтажом и простым способом соединения в виде сварки. А также имеют довольно привлекательный внешний вид. Единственный их недостаток – высокая стоимость материала.
  • Медные – имеют очень хорошие технические характеристики, долгий срок службы, практичны, безопасны для здоровья и даже обладают антибактериальным действием. Устойчивы к агрессивному воздействию химических веществ и имеют высокую пропускную способность из-за того, что их внутренняя поверхность всегда остается идеально гладкой. Они легко поддаются сгибанию и легко монтируются. Однако, их стоимость довольно высока. Зато использование этого материала, практически, полностью исключает возможность протечки или разрыва водопровода под воздействием сильного давления. Их можно использовать для устройства водоснабжения и отопления.

Пластиковые

Существует три разновидности этого изделия:

  • Полипропиленовые – самые надежные и долговечные в своей категории. Срок их службы приблизительно равен 50 годам. Они способны выдерживать высокие температуры, вплоть до 100°С и имеют хорошую теплопроводность. Материал является диэлектриком и обеспечивает хорошую шумоизоляцию. Они являются отличным вариантом для квартир. Единственный момент, который следует учитывать, – это то, что материал имеет высокий коэффициент линейного расширения, а в случае некачественной пайки может возникнуть препятствие для водяного потока.
  • Полиэтиленовые – самые эластичные трубы. Если случится так, что вода внутри них замерзнет и начнет расширяться, они не лопнут. Однако, влияние горячей воды для них губительно. Это не касается только труб, выполненных из «сшитого» полиэтилена, который является очень прочным и не боится высоких температур. Эти трубы подойдут для использования на даче или разводки труб с холодной водой в собственном доме.
  • Поливинилхлоридные – вредный вид труб, который, к тому же, имеет и наихудшие технические показатели. А во время эксплуатации, при непосредственном контакте воды со стенками, вредные вещества из структуры материала, попадают в воду, что делает их неподходящими для домашнего использования. Они годятся только для технических нужд.

Металлопластиковые

Этот вид совместил в себе все возможные преимущества пластиковых труб в сочетании с хорошими показателями прочности стальных. Они имеют наиболее оптимальное соотношение показателей цена/качество, что делает их не менее подходящими для использования в квартире, чем полипропиленовые. Их стенка имеет пять слоев, скрепленных специальным клеем. Каркас выполнен из полиэтилена и армирован алюминиевой фольгой, толщиной 0,1 мм. Такие трубы продаются в специальных бухтах. Они не подвержены коррозии, морозоустойчивы, а срок их службы составляет около 50 лет. Они легко могут приобретать необходимую форму и конфигурацию, а монтаж их очень прост. Подходят как для систем водоснабжения, так и для отопления.

Однако, есть и недостатки. Для соединения элементов между собой используются фитинги из металла, который имеет отличный от пластика коэффициент линейного расширения. В отдельных случаях это может привести к протеканию. Материал боится попадания прямых солнечных лучей, механических ударов и изломов, а так же, открытого огня.

При выборе материала для труб, необходимо ориентироваться на их предназначение. Одно можно сказать точно – стремление сэкономить порой может привести к очень печальным последствиям, которые могут испортить не только ваш новый и дорогостоящий ремонт, но еще и спровоцировать конфликт с соседями.

Планирование работ

Замена водяных коммуникаций невозможна без составления плана разводки. Он позволит подключить всех потребителей, точно рассчитать затраты и обеспечить максимальную гибкость при конфигурировании или расширении системы.

В плане нужно учесть следующие аспекты:

  1. Определиться со способом прокладки коммуникаций для воды по наружной поверхности стен или внутренней. Скрытая прокладка подходит в том случае, когда ремонт в ванной еще не был сделан, так как потребуется штробить стены. В результате все трубы будут скрыты и помещение не будет ими загромождено. Внешний монтаж можно проводить даже после проведения чистовой отделки. Однако скрыть коммуникации будет весьма затруднительно и они будут ухудшать эстетичность ванной комнаты.
  2. Подобрать подходящий материал коммуникаций. Рекомендуется замена на металлопластик, который обладают максимальным сроком эксплуатации, простотой монтажа и высокой прочностью.
  3. Учесть общее количество потребителей, их расположение и необходимость подвода к ним труб с горячей водой.
  4. Обеспечить возможность перекрытия отдельных участков водопровода с целью их обслуживания, ремонта или создания условий, чтобы заменить на новые после истечения срока их службы.
  5. Минимизировать количество стыков и соединений по всей длине труб для воды и канализационных.

Важно!
Минимальный диаметр канализационных коммуникаций для умывальника составляет от 32 мм, для ванны или душевой кабинки – от 50 мм. При одновременном подключении нескольких потребителей диаметр трубы следует увеличить до 70-80 мм.. На основе этих правил создается схема разводки со списком всех необходимых соединительных элементов и крепежей

На основе этих правил создается схема разводки со списком всех необходимых соединительных элементов и крепежей.

Принцип подключения сантехники и разводки труб

Рекомендуется сделать смету затрат, так как после демонтажа старых коммуникаций потребуется дальше эксплуатировать водопровод и канализацию, а при нехватке средств на некоторые соединительные элементы сделать это не удастся.

Какие бывают трубы?

Если вы зайдете внутрь своего санузла, то вы увидите, что там много труб, которые отличаются по диаметру, функциям и, возможно, даже материалу. В глобальном смысле все трубы в ванной делятся на водопроводные и канализационные. Через водопровод вода попадает в квартиру, а через канализацию покидает ее.

Канализационные трубопроводы обычно намного больше по диаметру водопроводных, так как по ним проходит не только вода, но и все то, что мы смываем в унитаз. По материалы различают следующие разновидности труб:

  • Асбестоцементные. Такая труба изготавливается из портландцемента с добавлением асбестового волокна, она очень прочная, гладкая внутри, достаточно долговечная, а также имеет высокую пропускную способность. Однако, из-за потенциальной опасности для здоровья человека их постепенно заменили керамические.
  • Керамические. Труба из керамики также имеет гладкую поверхность, имеет долгий срок службы, высокую устойчивость к коррозии. Однако, такие сантехнические довольно много весят, дорого стоят, но при этом хрупкие.
  • Чугунные. Труба из чугуна обладает непревзойденной механической прочностью, долговечностью, она устойчива к химическому воздействию. Недостатком этого вида изделий является высокая стоимость, большой вес. Тем не менее, чугунная канализационная сеть до сих пор действует на территории России.
  • Пластиковые. Труба из пластика – современные вариант обустройства водопровода, а также канализации в санузлах квартир или частных домов. Она легкая, гибкая, безопасная для здоровья, недорогая и достаточно долговечная.

Как выполнить заземление труб?

Все установленные в ванной комнате электроприборы необходимо обязательно заземлять.

Многие считают, что можно провод заземления подключать к батареям своими руками, однако тем самым подвергают себя еще большей опасности.

Вода является отличным проводником и поэтому даже в случае применения пластиковых труб велика вероятность того, что один из соседей по дому вздумает выполнить именно такое заземление.

Заземлять нужно все подключенные металлические элементы коммуникаций, так как в моменты подачи воды может создаваться электрический контур.

Поэтому основной задачей заземления является противодействовать данному явлению и обеспечить отсутствие разности потенциалов.

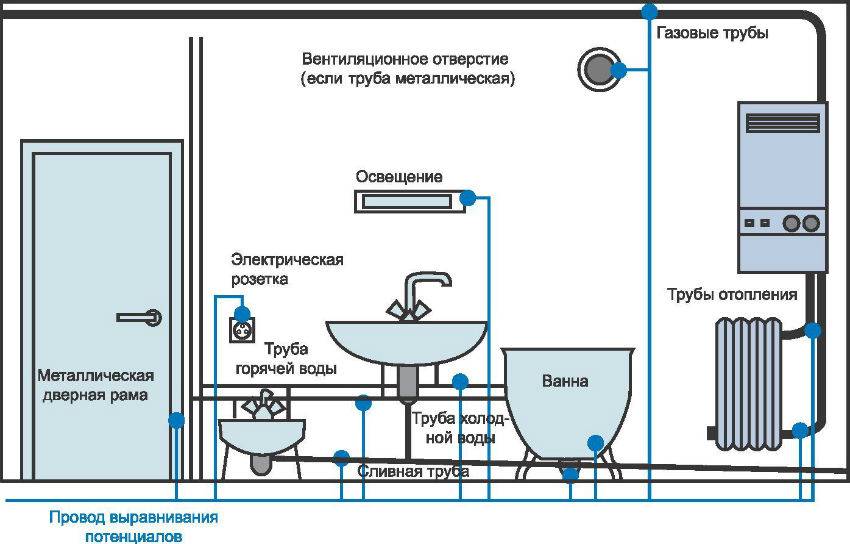

В систему равных потенциалов следует включить все металлические части коммуникации и сантехнику, а именно:

  • смесители;
  • вентили;
  • полотенцесушители;
  • ванны;
  • душевые кабинки;
  • металлопластиковые коммуникации.

Водопроводная вода с надлежащим качеством (с содержанием примесей в пределах нормы) не считается проводящим элементом, а является полупроводящим.

Поэтому она не должна рассматриваться как отдельный элемент, создающий опасность поражения электрическим током. Ее наличие должно учитываться при определении возможных контуров прохождения электричества как единого целого.

Заземлять трубы в ванной комнате можно при помощи установки специальной токопроводящей вставки. Точка для ее монтажа выбирается на входе коммуникаций в ванную отдельно на горячую и холодную воду.

Это позволяет обеспечить максимальную защиту для всех электроприборов в комнате. Если применяются стояки из стали, уложенные в специальном коробе, то заземлять вставками трубы не нужно.

Если после стальных труб стояка установлены полиэтиленовые коммуникации без армированного слоя, то их заземлять не требуется. Т

о есть дополнительное заземление не выполняется, если подключенные металлические элементы конструкции рассматриваются как сторонние проводящие части.

Заземлять трубы в ванной комнате частных домов требуется другим способом, чем в многоэтажных зданиях. Токопроводящая вставка монтируется в стоковой трубе, которая подсоединяется к системе выравнивания потенциалов.

Если выполнить технически такую схему не удается, то подключают к системе выравнивания потенциалов все проводящие внешние части водопроводных и канализационных коммуникаций.

Заземлять трубы следует с учетом следующих правил:

  1. Сечение проводников для уравнивания потенциалов должно равняться половине сечения заземляющей шины.
  2. Проводники дополнительного заземления должны быть в диаметре не меньше, чем поперечное сечение заземляющей шины.
  3. Подключать основную шину со щитка к отдельным проводящим частям не требуется.
  4. Если подключается механическая защита к системе, то заземлять нужно трубы с применением медных проводников диаметром более 2,5 мм2 или 4 мм2, при условии отсутствия защитных устройств в цепи заземления. Допустимо применение проводников со стальными жилами сечением 16 мм2.
  5. Допустимые соединения проводников: радиальные, магистральные или смешанные.

В частных домах при наличии распределительного щитка дополнительное уравнивание потенциалов объединяется с основным. То есть заземлять трубы при помощи прокладки вспомогательной линии выравнивания потенциалов не требуется.

Поменять трубы в ванной комнате своими руками вполне реально. Для этого потребуется грамотно провести подготовительные работы и тщательно спланировать все этапы работ.

Одновременно с подготовкой технической стороны вопроса, желательно заранее побеспокоиться об обеспечении достаточной и удобной функциональности подключенных приборов.

Как спрятать канализационные трубы в туалете: короба из гипсокартона или пластика

Короб – это одна из разновидностей фальшстен. Монтаж будет аналогичным, с разницей лишь в том, что ими можно скрыть только трубы, они не будут занимать всю стену.

Вместо целой фальш-стены можно соорудить небольшой короб из дерева или гипсокартона

Короб или подиум (если требуется спрятать горизонтальные трубы) может стать отличным местом для хранения инструментов или бытовой химии.

Функциональным вариантом для того, чтобы спрятать трубопровод в ванной комнате и туалете, будет короб-шкаф. Его установка несколько более сложная, чем монтаж простых коробов, зато такая конструкция отличается практичностью. Для упрощения работ можно приобрести уже готовые дверцы для коробов-шкафов.

Каркас для такого типа коробов придется делать деревянным. Бруски перед работой необходимо обработать антисептиком, защищающим дерево от грибка и гниения. Стенки короба-шкафа могут быть выполнены из гипсокартона, фанеры или ламинированного материала. Нижнюю часть короба лучше не ставить непосредственно на пол в туалете или ванной, чтобы не испортить его в случае разлива воды. Основой для короба могут стать ножки высотой хотя бы 5-7 см.

На современном рынке можно найти уже готовые короба, чтобы спрятать трубы. Если они подходят для санузла по габаритам и стилю, то можно скрыть трубы и такой фабричной конструкцией. Это существенно снижает временные затраты на отделку помещения.

Если позволяет площадь помещения, можно устроить шкаф для труб с раздвижными дверями или роллетами

Разрешенные и запрещенные для маскировки коммуникации

Перед тем, как спрятать трубы в ванной в стену, стоит учесть ряд факторов, допускающих или запрещающих такие действия. В частности, нельзя намертво вмуровывать в стену фитинговые соединения в форме литер Г, Т и Х. Это связано с повышенной опасностью утечек в местах соединения. Кроме того, у вас всегда должен быть доступ к счетчикам, фильтрам и другим важным системам.

Допускается капитальная укладка в стену стальных сварных или медных паяных труб. А вот если стыковка трубопровода производилась на резьбовых соединениях, к ним должен быть обеспечен доступ в любое время на случай утечек.

Инструмент

Для проведения демонтажа с последующей установкой необходимо иметь под рукой специальные инструменты. Их наличие позволит существенно сократить время проведения работ и оптимизировать его. Для упрощения замены понадобится такой инструмент:

  • карандаш;
  • рулетка;
  • болгарка;
  • набор гаечных ключей;
  • плашка;
  • ножницы;
  • мастерок;
  • зубило;
  • отвертка.

При желании данный перечень можно расшить за счет дополнительного инструмента такого, как дрель, обжимные клещи и т. д. Их наличие не обязательно, но все же позволяет зафиксировать трубы и соединения более надежно.

Установленный полотенцесушитель

Конструкция из пластиковых панелей

Очень часто мастера-отделочники рекомендуют возводить фальш-стену для сокрытия труб, стояков и прочих коммуникаций из пластиковых панелей. Они легкие, недорогие, влагоустойчивые, легко моются и без труда монтируются.

Кроме того, в случае выхода из строя оборудования и необходимости ремонта пластиковые панели можно аккуратно снять, а затем зафиксировать обратно, не принося большого вреда отделке помещения.

Для работы с пластиком потребуются:

  1. Панели из пластика понравившейся раскраски.
  2. Бруски, пластиковые или металлические профиля для изготовления каркаса.
  3. Пластиковые направляющие для крепления панелей.
  4. Пластиковые уголки для оформления внешних углов.
  5. Ножовка или лобзик для раскроя пластикового полотна.

Достоинство этого варианта в том, что соорудить конструкцию из пластика можно своими руками, причем, даже если ремонт в остальном помещении уже сделан. Работу нужно выполнять в следующем порядке:

  • Сначала вокруг стояка монтируем маскирующий короб из металлических направляющих, пластиковых профилей или деревянных брусков.
  • Затем по верху и низу короба пускаем фиксирующую планку для панелей.
  • После этого аккуратно закрываем короб пластиковыми панелями.
  • На завершающем этапе приклеиваем на внешние углы с помощью силиконового клея уголки, чтобы конструкция выглядела аккуратно.

https://youtube.com/watch?v=rp_cxKsiZ6k
