Трубчатые радиаторы отопления: регистры стальные и батареи своими руками, изготовление

Особенности конструкции

Начнем с того, из чего делается радиатор. Для этого отлично подходят стальные трубы

Но важно обратить внимание на их качество. Черная сталь является самой дешевой, что в нашем случае только на пользу. Но она абсолютно неустойчива к коррозийным процессам

А это значит, что внутренние ее стенки при постоянном контакте с теплоносителем быстро начнут ржаветь

Но она абсолютно неустойчива к коррозийным процессам. А это значит, что внутренние ее стенки при постоянном контакте с теплоносителем быстро начнут ржаветь.

Это может привести к двум последствиям. Во-первых, частицы ржавчины будут держаться на стенках трубы. Постепенно этот слой будет становиться все толще и толще, а это приведет к ухудшению тока теплоносителя и, как следствие, к значительному снижению производительности всего радиатора. Во-вторых, ржавчина постепенно просто «съест» трубу. В результате образуется дыра, и батарея придет в полную негодность.

Конечно, если вы готовы делать по радиатору каждый год, то это не проблема. Себестоимость оборудования действительно получится очень низкой. Но если вам не хочется регулярно тратить на это время, то лучше взять материал получше.

Идеальной с точки зрения противостояния ржавчине является, естественно, нержавеющая сталь. А также медь и бронза. Но понятно, что эти материалы нельзя отнести к бюджетным, какими бы заманчивыми они ни были. Поэтому сразу отметаем эти варианты во имя экономии семейного бюджета и переводим взгляды на оцинкованную сталь.

По сути, это самая обычная сталь, но покрытая слоем цинка. Он не дает развиться коррозийным процессам. Не то чтобы можно было назвать его систему вечной, но на несколько лет вы будете избавлены от необходимости менять радиатор на новый. При этом основной материал сохраняет все характеристики, присущие стали: прочность, долговечностью, высокий уровень теплоотдачи и т. д. В общем, оцинкованный вариант в данном случае является, пожалуй, оптимальным.

Перейдем наконец-то к самой конструкции. Чаще всего она делается из нескольких трубок — секций — которые соединены между собой отрезками трубок меньшего диаметра. Такой радиатор называется секционным. Иногда требуется придать ему дополнительную жесткость, это делается путем приваривания нескольких кусков арматуры.

По количеству соединяемых секций ограничений нет. Все зависит от габаритов помещения и от количества тепловой энергии, в которой оно нуждается. Если пространство слишком большое, то имеет смысл не наращивать секции батареи в высоту, а просто протянуть пару соединенных друг с другом длинных труб вдоль стены.

И наоборот — в маленьком помещении разумнее сделать высокий радиатор-«лесенку», чем занимать длинными трубами львиную долю пространства

При изготовлении такой конструкции важно обеспечить хороший ток теплоносителя. Это достигается за счет того, что перемычки привариваются близко к боковым краям радиатора

В принципе, секционный радиатор довольно хорош, но есть у него существенный недостаток. Поскольку основные трубы и перемычки обладают различным диаметром, это приводит к излишне высокому гидравлическому сопротивлению во время работы батареи. Из-за этого с циркуляцией теплоносителя могут наблюдаться проблемы.

По данной причине гораздо более популярными являются батареи в форме змейки. Они так и называются — змеевики. Вы наверняка не раз видели такую конструкцию — это те самые чугунные батареи, которые раньше устанавливались в каждой ванной комнате и выполняли роль полотенцесушителя.

Главное преимущество змеевика — это отсутствие перепадов диаметра, вследствие чего гидравлическое сопротивление получается низким. Сборка такой конструкции осуществляется гораздо проще, чем в случае с секционной. Самая сложная задача — это найти изогнутые элементы из подходящего материала. А остальное — дело техники.

Кроме того, готовая конструкция отличается высокой прочностью и надежностью. Следовательно, и долговечность ее на высоте. Сварочных швов здесь гораздо меньше, чем в секционных батареях, а ведь каждый из них, по сути, является зоной риска. Именно места стыков чаще всего являются источником возникшей протечки.

Поскольку самодельный змеевик может быть довольно большим, ему необходимо придать дополнительную прочность. Это может быть сделано с помощью все той же арматуры.

Сравнительный обзор популярных моделей

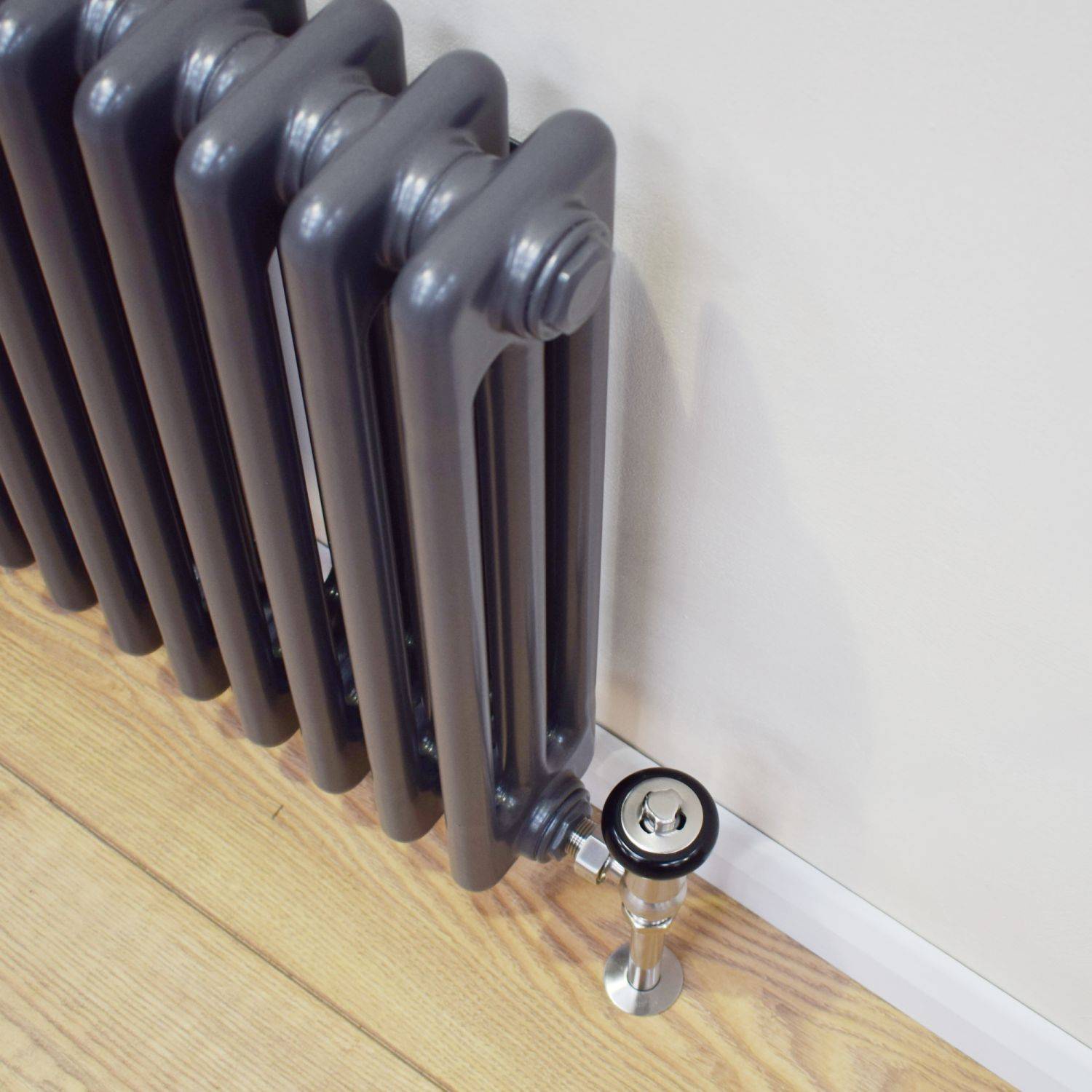

Выбор медных батарей, как уже отмечалось выше, огромен. Но при выборе той или иной модели ориентируйтесь не только на стоимости, но и на эксплуатационных характеристиках устройства. Так, в зависимости от индивидуальных параметров отапливаемого помещения можно подбирать приборы, которые рассчитаны на 10-22 м2 площади. При этом теплоотдача одного прибора колеблется в пределах от 1 до 3 киловатт. Не забывайте при этом и о большом весе радиатора – некоторые модели могут весить до 13 килограммов.

В приведенной ниже таблице рассмотрены самые популярные модели. Ознакомьтесь с их характеристиками, чтобы сделать правильный выбор.

СР-800-1000 Мощность – 2,4 киловатта Выс/Дл/Толщ – 80х100х100 см Цена – 75000 рублей	СА-550-1000 Мощность – 1,7 киловатта Выс/Дл/Толщ – 55х100х10 см Цена – 51400 рублей
Classic Style 2195 Вт Мощность – 2,195 киловатта Выс/Дл/Толщ – 42х83х11 см Цена – 34850 рублей	Classic Style pomni 1517 РК Мощность 1,517 киловатта Выс/Дл/Толщ – 83х11х42 см Цена 20950 рублей
«Термия 20/40 РБ» Мощность – 0,24 киловатта Выс/Дл/Толщ – 21х40х12,5 см Цена – 2500 рублей	Copperi Art V Мощность – 0,98 киловатта Выс/Дл/Толщ – 180х75х10 см Цена – 107400 рублей

Потребные материалы и оборудование

Трубчатые радиаторы отопления производятся в подавляющем большинстве случаев из стального проката, выведенного из эксплуатации. Предварительно следует оценить степень его износа, особенно толщину стенок. В системах отопления давление может достигать трех и более атмосфер. Поврежденная коррозией стенка может не выдержать и лопнуть, что приведет к утечкам теплоносителя. При подборе труб рекомендуется провести дефектацию и контроль состояния.

Пред началом работ стоит проверить дефектацию и контроль состояния труб.

Наиболее используемые типоразмеры стального проката для выделки регистров 100 и 120 мм. Радиаторы из таких материалов обладают оптимальными характеристиками и в плане теплоотдачи и компоновки. Торцы теплотехнических приборов необходимо заглушить, для чего используется стальной лист нужной формы. В таких системах отопления регистры подключаются в последовательном порядке.

Перепускные каналы и штуцера для подключения изготавливаются из водопроводных труб меньшего диаметра. В подавляющем большинстве случаев с целью снижения затрат эти материалы тоже берутся в пунктах приема лома металлов. На штуцерах нарезается резьба для подключения их к контурам отопления с использованием муфт и сгонов.

Алгоритм, который используют при создании

Сначала подготавливают трубы нужного объема и режут их на заготовки необходимой длины.
После выполняется внутренняя зачистка трубопрокатных изделий. Это позволяет снизить сопротивление передвижению носителя тепла.
На торцевых частях наваривают заглушки. Некоторые из них оснащают отверстиями.
После этого трубы, которые будут располагаться горизонтально, скрепляют с вертикальными трубами, которые имеют меньший диаметр.
Теперь приходит черед устанавливать краны. Они будут нужны для того, чтобы выпускать скопившийся в трубопроводе воздух.
На финальном этапе зачищают все швы и красят поверхности краской.

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.. Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

разводной ключ;
гаечные ключи для монтажа;
дрель со сверлами;
уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
Затем монтируют головку с краном, который потребуется для активации всей системы.
На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
Формирование чертежа для вычисления оптимального числа использованного материала.
Осуществление работ по производству отопительного регистра.
Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

Секционные;
Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

Резьбовой;
Фланцевый;
Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

«Нитка»;
«Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Подготовка материалов

Она производится следующим образом:

Профильную трубу разрезают на нужные отрезки. Их длина определяется в индивидуальном порядке согласно рассмотренному выше алгоритму.
Берут круглую трубу и разрезают ее на отрезки длиной, равной 10 см. Нужно сделать 4 таких отрезка.
Вырезают из листового металла 6 металлических квадратов или прямоугольников (в зависимости от профиля трубы). Их вырезают так, чтобы они были меньше на 3-5 мм от длин стенок трубы. Такой зазор необходим для того, чтобы сварной шов не выступал за пределы трубы. Он должен прятаться в зазоре.
Размещают трубы на двух горизонтальных деревянных брусьях. Возле них может лежать радиаторный ключ. Этот ключ пока не нужен. Трубы ставят своими руками так, чтобы концы были на одном уровне. Отступив 5-10 см от каждого конца, делают отметки для вырезания отверстий, предназначенных для вертикальных труб. Понятно, что во всех случаях расстояние от конца каждой трубы до отметки должно быть одинаковым.
Вырезание отверстий диаметром 25 мм. В крайних трубах делают по два отверстия. Они должны располагаться на одной стенке. В средней трубе нужно сделать 4 отверстия. Два из них должны находиться на противоположных стенках друг напротив друга.
Стальную муфточку на 15 мм разрезают на две части. Должны образоваться две невысокие трубки.

Особенности самодельных радиаторов из металлических труб: виды и характеристики

Конструкция кустарной отопительной батареи

Устройство подобных приборов представляет собой систему, которая состоит из горизонтальных или вертикальных трубопроводов, сообщающихся между собой перемычками. Гладкие трубы с круглым сечением используют для производства радиаторов отопления гораздо чаще, чем аналоги с прямоугольным или квадратным профилем. Однако возможны и комбинированные конструкции.

Без сомнения, наиболее удобными в работе считаются регистры из углеродистой стали. Значительно лучше по характеристикам выглядит вариант, выполненный из оцинкованной или нержавеющей стали. Но, во-первых, это дорого, а во-вторых – работать с таким материалом могут только опытные специалисты.

Самодельные отопительные приборы годятся как для однотрубных, так и для двухтрубных систем. Возможен их настенный и напольный монтаж. Простейший образец исполнения – полотенцесушитель в ванных комнатах. Кустарные регистры делят на два основных вида:

Секционные.
Змеевиковые.

Секционные регистры

Представляют из себя трубную конструкцию, где элементы большего калибра параллельны и заглушены на торцах, а трубки меньшего сечения служат соединяющими элементами. Для прочности допускается использование дополнительных перемычек.

Теплоноситель в такой батарее всегда движется с верхней емкости, затем по соединительным патрубкам он проходит на нижний ряд и так далее. Такая схема практически исключает ситуацию, когда радиаторы горячие, а в доме холодно.

Судя по практике применения, секционные регистры вполне себе справляются со своими задачами. Однако здесь не обошлось без ложки дегтя. Во время работы прибора избавиться от высокого гидравлического сопротивления не получится, причиной тому – разность диаметров труб и перемычек.

Змеевиковые регистры

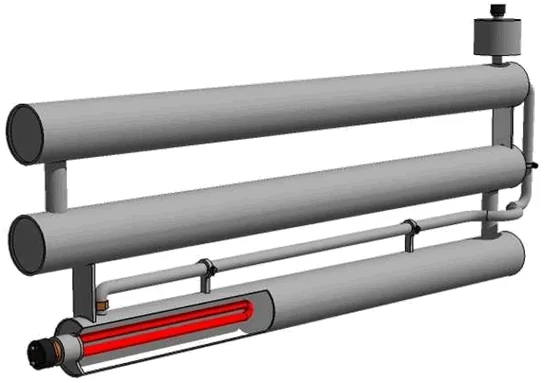

Такие батареи выглядят, как S-образная конструкция, собранная из последовательно сваренных компонентов. Основное преимущество подобного решения – диаметр труб одинаков, а значит, гидравлическое сопротивление довольно низкое. По этой же причине змеевик эффективен, поскольку теплообмен осуществляется всей поверхностью самодельного радиатора.

Регистр, согнутый из цельного трубопроката, значительно надежней в плане эксплуатации, чем сварной. Но, к сожалению, аккуратно согнуть в домашних условиях стальную трубу диаметром 70-100 мм практически невозможно – в идеале необходим трубогиб, а в крайнем случае газовая горелка. Здесь на помощь приходят регистровые сборные конструкции.

Система отопления с S-образными радиаторами, собранными только из металлических труб, выделяется особой надежностью и прочностью, тем более, выполнить ее пошагово не так уж и сложно. По сравнению с секционными батареями, здесь значительно меньше сварных швов, а значит, и потенциальных источников протечки тоже.

Регистры такого вида выдерживают давление до 10кгс/м² и в состоянии работать с любыми теплоносителями: водой, маслом, антифризе и паре. Допустимое сечение труб, используемых в секциях, должно находиться в пределах 32-219 мм.

Достоинства и недостатки самодельных радиаторов

Самодельные радиаторы отопления являются полноценными отопительными приборами. Они станут отличным решением для обогрева складов, производственных цехов, коридоров, подвалов и прочих нежилых помещений. Для их изготовления используются трубы большого диаметра, свариваемые между собой перемычками и арматурой. Отдельные разновидности свариваются из гнутых труб, в результате чего получаются радиаторы змеевидной конструкции.

Радиаторы змеевидной конструкции не нуждаются в перемычках, но необходимо использовать арматуру для их усиления.

Большая площадь используемых труб обеспечивает довольно неплохую эффективность и хороший обогрев. Для того чтобы улучшить прогрев, трубы делаются длинными – вплоть до того, что их длина достигает длины самого помещения. В чем заключаются преимущества самодельных радиаторов отопления?

Абсолютно простая конструкция – изготовить батарею отопления своими руками сможет каждый человек, умеющий работать с инструментами и сварочным аппаратом;
Минимальные затраты на материалы – покупка недорогих или б/у труб обеспечит существенную экономию;
Возможность работы в системах с естественной и принудительной циркуляцией;
Возможность установки ТЭНа с терморегулятором для автономной работы.

Не обошлось и без определенных недостатков:

Необходимость владения сварочным аппаратом – если вы никогда не занимались сваркой, то лучше не браться за подобные работы;
Необходимость соблюдать высокое качество сварных швов – готовые радиаторы должны выдерживать большое давление;
Низкая эффективность, если сравнивать с заводскими батареями – здесь они немного проигрывают.

Сооружение самодельных радиаторов отопления рекомендовано в тех случаях, когда монтаж отопительной системы производится в условиях ограниченного бюджета. Также их применение будет оправдано при наличии дешевых или вовсе бесплатных материалов (например, если есть халявные трубы или возможность приобрести их по бросовой цене).

Самым же главным недостатком является то, что радиаторы из труб нельзя использовать в квартирах. Они не отвечают требованиям безопасности и отличаются своей громоздкостью. Поэтому их рекомендуется использовать только в нежилых помещениях.

С чего начинается изготовление радиатора

Перед тем, как сделать его своими руками, нужно знать, какие размеры он должен иметь. Для этого выполняются такие действия:

Определяются с комнатой, в которой он будет находиться.
Вычисляют объем помещения и определяют мощность, которой должен обладать радиатор.
Согласно полученной цифре определяют размеры подходящего к ситуации панельного радиатора

Их следует брать во внимание потому, что агрегат изготавливается из стали. Собственно с этого сплава сделаны те профильные трубы, которые будут применяться для изготовления самодельной батареи.
Используя специальную таблицу, рассчитывают объем воды. которая может поместиться в панельном отопительном устройстве.
Такой внутренний объем должна иметь и профильная, используемая для изготовления радиатора своими руками, труба

Зная этот объем, определяют ее длину. Для этого главную цифру делят на площадь поперечного сечения выбранного материала.

которая может поместиться в панельном отопительном устройстве.
Такой внутренний объем должна иметь и профильная, используемая для изготовления радиатора своими руками, труба. Зная этот объем, определяют ее длину. Для этого главную цифру делят на площадь поперечного сечения выбранного материала.

Площадь поперечного сечения является равной произведению длин двух стенок трубы.

Пример расчета: если объем воды в радиаторе составляет 10 л, а площадь поперечного сечения профильной трубы равна 3 600 мм² (размеры 60х60 мм), то длина трубы составляет 10 х 1 000 000 / 3 600 = 2 777,78 мм. Число 1 000 000 использовано для того, чтобы перевести литры в куб. мм. Длина используемой трубы должна составлять 2,77 м. Так как батарея состоит из трех отрезков, то эту цифру делят на 3. В итоге получается, что длина будет составлять 93 см. Если такая длина слишком велика, подбирают трубу с большим сечением и проводят повторный расчет.

Теперь можно отправляться в магазин и покупать все необходимые материалы и инструменты.

Профильная гладкостенная труба с толщиной стенки 3 мм. Размеры могут быть различными. От 30х30 до 80х80 мм.
Круглая труба с такой же стенкой. Диаметр 25 мм.
Стальной лист с толщиной, равной 3 мм.
Стальная муфта с внутренней резьбой. Диаметр 15 мм. Количество — 2-3 шт.
Кран Маевского .
Запорная арматура.

Преимущества и недостатки самодельных устройств

Дабы не быть голословными, предлагаем вашему вниманию перечень преимуществ, свойственных собственноручно изготовленному отопительному оборудованию:

очень высокая эффективность. Вы можете соорудить радиатор из труб любого размера. Но, как правило, для этой цели берутся элементы с довольно большим диаметром. Благодаря этому площадь устройства получается весьма приличной, и теплоотдача, соответственно, тоже. Длину также можно варьировать, ведь вас ничто не ограничивает. Вы можете соорудить батарею вдоль всего помещения, получив тем самым очень равномерный прогрев площади,
абсолютно несложная конструкция. Если вы способны удержать в руках трубу, то точно справитесь и с прочими манипуляциями, необходимыми для производства отопительного радиатора. Конечно, хорошо бы еще иметь опыт работы со сварочным аппаратом — но даже если его нет, то вот вам и повод потренироваться,
невысокая стоимость. Материалы для изготовления обладают довольно невысокой ценой. К тому же, можно приобрести трубы, уже бывшие в употреблении. Для нашего случая новизна не принципиальна, а экономия может быть весьма существенной,
возможность подключения к разным типам систем. Как известно, ток теплоносителя по контуру может осуществляться как естественным, так и принудительным путем. Во втором случае используется циркуляционный насос, который задает жидкости необходимую скорость. Естественно, уровень давления при этом также возрастает. Так вот, самодельный радиатор прекрасно с этим справится. Если, конечно, качественно произвести все работы,
возможность обойтись без отдельного нагревательного котла. В самодельный радиатор можно встроить ТЭН с терморегулятором. Таким образом, ваша отопительная система получится полностью автономной, а заодно это поможет избежать весомых затрат на приобретение нагревательного котла.

С преимуществами разобрались. Как видите, их весьма немало. Но для объективности картины давайте упомянем и недостатки:

необходимость проводить работы очень качественно. Сделать все тяп-ляп в данном случае не получится. Один некачественный шов — и протечка вам будет обеспечена. Поэтому, если вы, как упоминалось выше, не владеете навыками работы со сварочным аппаратом, сначала изучите матчасть, затем потренируйтесь на каких-нибудь металлических обрезках, и только потом беритесь за основную работу,
невозможность использовать радиатор в квартире. Во-первых, самоделка не будет отвечать требованиям безопасности, поэтому размещение таких устройств в жилых помещениях запрещено. Во-вторых, размер устройства таков, что займет довольно много пространства. Да и потом, выше уже говорилось о том, что такие радиаторы предназначены для гаражей, цехов и тому подобных помещений. Уж поверьте, выглядят они соответственно, о благородном и изысканном облике здесь речи не идет. Поэтому размещать свое творение в квартире вы сами вряд ли захотите. Разве что решите привнести в дизайн интерьера очень уж мощную изюминку.

Кроме того, если сравнивать с фабричными устройствами, эффективность самодельных будет все же пониже. Но некритично.

В общем, достоинства определенно перевешивают в свою пользу. Поэтому давайте разбираться, из чего будем делать радиатор и, собственно, как проводятся все работы. Стоит сразу сказать, что наиболее выгодным это дело будет в том случае, если вам повезет найти очень дешевые трубы: подержанные, выброшенные и т. д. Тогда вы получите качественный радиатор практически бесплатно, что еще больше повысит уровень удовлетворения собственным мастерством.

Особенности самодельных батарей и сфера применения

В качественно утепленном помещении для обогрева достаточно стандартных радиаторов. Ошибки с термоизоляцией или ее отсутствие исправляют установкой дополнительных батарей. Поскольку стоимость довольно высокая, делают самодельные регистры, особенно если нет индивидуального учета потребления. Это не разрешается, но в стремлении к собственному благополучию запрет нарушается. Увеличивают площадь теплообменника и достигают необходимой температуры.

Самодельные радиаторы устанавливают преимущественно в подсобных и хозяйственных помещениях. Это полноценный отопительный прибор. Если обогревать с его помощью гараж, автомобиль всегда в тепле, не в такой степени поддается коррозии, как во влажном боксе. На красоту внимания обращают мало, часто делая регистры из труб на всю длину стены. Обеспечивается неплохая эффективность.

Собрать собственноручно радиатор отопления – задача, не представляющая большой сложности для человека, владеющего сваркой и болгаркой. Самодельный обогревательный прибор имеет свои преимущества перед покупным:

обходится хозяину дешевле – для изготовления можно повторно использовать металл из разобранных конструкций;
монтаж простой, не требует особых знаний и навыков;
качественно выполненная сборка гарантирует надежность и продолжительную службу;
одинаково успешно работает в системе с принудительными насосами и без них.

В монтаже возможны некоторые трудности, понадобится высококачественная работа сварщика. Если кто не обладает такими навыками, материал собирается покупать новый за полную стоимость, мысли о самодельных радиаторах лучше оставить. Они обойдутся не дешевле покупных. Заводская батарея эффективнее, не следует заботиться о дизайне.

Фабричные отопительные приборы

Стоит отметить, что батареи на отопление из труб выпускают и промышленные предприятия. Как правило, это оборудование, в состав которого входят два коллектора – верхний и нижний. Между собой они соединены вертикальными трубками, установленными в два или три ряда. При этом в данных приборах отсутствует оребрение, которое бы увеличивало площадь теплоотдающей поверхности, как в стандартных чугунных радиаторах. Теплообменники на таких батареях изготавливается из труб сечением 2,5 см, а коллекторы – диаметром 5 см.

Максимальный уровень давления, который способны выдерживать такие батареи, составляет 12 атмосфер. Они устойчивы к коррозии, поскольку внутренняя поверхность трубы оцинкована. Толщина стенок стальных труб составляет 1,5 мм.

Компоновка радиатора по отношению к коллекторам может быть:

с параллельным теплообменником;
с перпендикулярным теплообменником.

Учитывая технические особенности отопительных радиаторов из труб, они могут с успехом применяться как в общественных учреждениях, так и жилых городских зданиях. Изделия отличаются привлекательным внешним видом и гармонично вписываются в любую обстановку. Более того, отсутствие на трубчатых радиаторах острых углов делает возможной их установку в детских садах и начальных школах, а также госпиталях и поликлиниках.

Еще один положительный момент – очистить такой радиатор от пыли не составит труда, поскольку на нем нет никаких ребер.

Надеемся, что данный материал будет для вас полезным и поможет избежать ошибок при изготовлении и установке самодельного радиатора из труб.

Выводы и полезное видео по теме

О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:

Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.

Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
