Как вывести трубу через крышу из ондулина

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

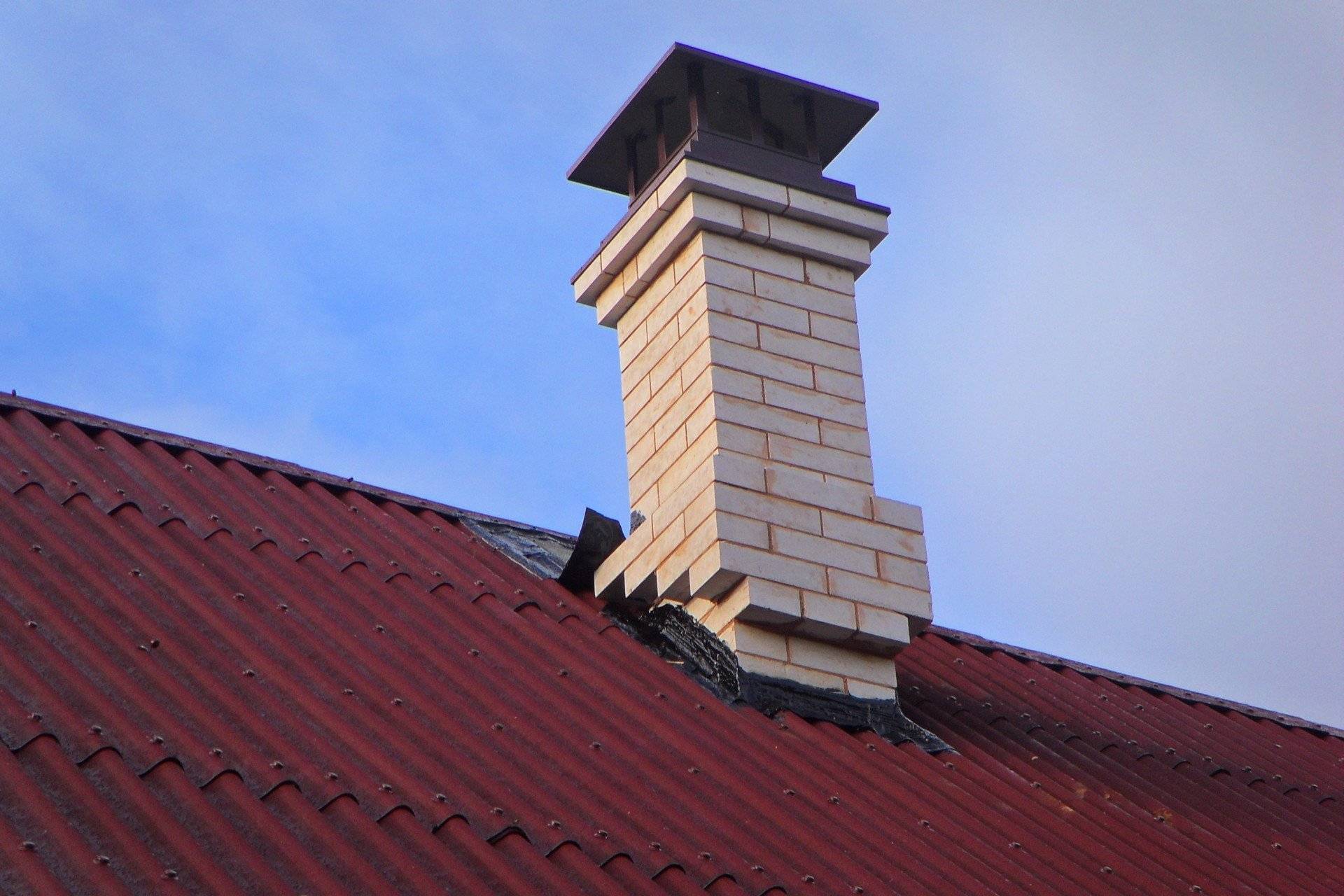

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Дымоходный проход через кровлю (кровельный материал – ондулин)

Чтобы обустроить герметичный и пожаробезопасный проход для дымоходной трубы через крышу, покрытую ондулином, необходимо смонтировать отдельный короб. Именно в этом коробе и будет помещаться труба дымохода. А уже под короб готовиться проем нужного размера, который прорезается через кровлю. Такой проход должен обеспечивать хорошее герметичное примыкание к крыше, поэтому придется достроить:

1. Стропильные «ноги» по бокам от дымоходной трубы.
2. Поперечные балки, которые будут закрепляться снизу и сверху от трубы дымохода как раз на необходимую толщину стропильных «ног».

Технология монтажа дымоходного прохода через кровлю является стандартной (независимо от кровельного материала, то есть подойдет и для ондулина) и обеспечивает качественное примыкание к коробу всех пароизоляционных и гидроизоляционных слоев.

Первый шаг: надрезают полотна по технике «конверт», их края сводят со стропилами, фиксируют скобами.

Второй шаг: защищают слой утеплителя от попадания в него излишней влаги, для этого устанавливают герметичное уплотнение (специалисты советуют использовать специальную клеящую ленту или строительный клей).

Третий шаг: гидроизоляция примыкания дымохода, проходящего через кровлю из ондулина (эту операцию производят с помощью «Ондуфлеш» – самоклеящейся изолирующей ленты).

Четвертый шаг: дымоходный проход герметизируют, чтобы через проем в крыше не попала вода внутрь чердачного помещения, для этого оборудуют специальный фартук (он размещается на скате крыши и заводится под кровельное покрытие).

Для самостоятельного выполнения эти шаги не слишком просты, поэтому при необходимости начинающим строителям лучше всего обратиться к квалифицированным специалистам кровельного дела.

Вентиляционная труба и способ ее монтажа

При наличии в вашем доме системы вентиляции, кухонной вытяжки и/или канализационного стояка, возникает необходимость устройства вентиляционного выхода через кровлю.

Среди комплектующих кровельной системы Ондулин есть необходимое решение – специальная вентиляционная труба. Она легко крепится на кровле, обеспечивая при этом надежную защиту от протечек.

Вентиляционные трубы ондулин применяются в сочетании с кровельными листами этой же торговой марки.

В функции подобной трубы входит выпуск каналов вентиляции через кровлю, пропускание воздуха и предотвращение проникновения снега и дождя. Труба изготавливается из ABS сополимера, ее длина составляет 860 мм, а высота 470 мм.

Устройство вентиляционной трубы в андулиновой кровле производят следующим образом:

• Выполняют крепление ондулина вокруг места будущей установки трубы помимо листа, располагаемого выше места прохождения трубы.
• На место установки укладывают специальный лист-основание, оснащенный крепежом для трубы вентиляции.
• Прикрепляют основание по каждой его волне.
• Прикрепляют лист, находящийся выше основания под вентиляционную трубу, при этом предусматривая нахлест на поверх основания трубы. Нахлест устанавливают в 10см.
• Далее в основание устанавливают трубу и фиксируют ее в вертикальном положении при помощи пластиковых шпилек.

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Внимание! В установке прохода и обеспечении качественно герметизации не стоит смотреть на какого-нибудь соседа Петровича и все повторять за ним. В данной ситуации целесообразен индивидуальный подход.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться

А это может быть опасно.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Внимание! Если ширина дымохода оказывается более чем 0,8 метра, то за трубой рекомендуется выполнять разуклонку. Так называемую маленькую двускатную кровлю, которая будет препятствовать скоплению снежных масс и дождевых вод за трубой. Лучше всего стараться проход трубы выполнять либо в месте самого конька, либо практически сразу за ним

Лучше всего стараться проход трубы выполнять либо в месте самого конька, либо практически сразу за ним.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Что еще почитать по теме?

Виды вентиляционных ходов

Независимо от кровельного покрытия вентиляционные системы могут различаться по своим особенностям.

• Вытяжной изолированный выход. Данный способ вентиляции чаще всего встречаются на объектах, где уже присутствует вентиляция. Она может использоваться на кухне или в санузлах. Задачей этой системы является вывод влажного воздуха в чердачное пространство. Благодаря данной вентиляции на стенках помещения не будет скапливаться ни пыль, ни какие-либо другие отложения или запахи. После вывода трубы на нее одевается специальный дефлектор. Этот элемент способствует созданию более высокой тяги и выступает в качестве защитного компонента трубы.
• Неизолированная вытяжка. Как правило, в жилых зданиях присутствует санузел, поэтому устанавливать данную систему придется в обязательном порядке. При нулевом строительстве большинство застройщиков не считают этот нюанс большой проблемой и часто его игнорируют. Когда они сталкиваются с проблемой, то из-за вони уже приходится вызывать специальные бригады в защитных костюмах, потому что просто так здесь уже не поработаешь.

В процессе эксплуатации канализации там накапливается большое количество зловонных газов и когда вы в очередной раз производите слив воды, то из-за разности давления происходят процессы распада органики. Если вентиляция присутствует, то давление быстро приходит в норму и при этом запахи быстро выветриваются.

Полностью изолированная вытяжная система. Данный вид вытяжки практически ничем не отличается от предыдущего вида, кроме самой изоляции. Она представляет собой полиуретановый или пластиковый кожух, диаметр которого равняется 16 сантиметрам. Данное приспособление позволит снизить уровень конденсата на теплых крышах, что позволит им просуществовать куда дольше.

ВАЖНО: Все трубы производятся из высококачественного сплава пластмасс, способных выдерживать всевозможные повреждения и атмосферные осадки. Температурный диапазон использования таких материалов составляет от -50 до +90 градусов

Рекомендации по монтажу — схема крепления

Чтобы свести к минимуму сроки укладки материала и количество потерь на его подрезку, достигнув при этом значительного срока службы, рекомендуется взять на вооружение несколько простых правил, как правильно установить ондулин

Очень важно, что во время монтажных мероприятий температурный режим находился в пределах от 0 до +30 градусов. Жара провоцирует размягчение битума, из-за чего листы деформируются

Мороз делает ондулин очень хрупким, из-за чего возрастает риск появления трещин во время перемещения установщика или забивания гвоздей. Некоторые производители допускают небольшие морозы при укладке материала, однако лучше с этим не экспериментировать.

Если во время монтажа крыши из ондулина своими руками установилась жаркая погода, важно избегать растяжений листов: после снижения температуры участки установки крепежей могут деформироваться или покрыться трещинами. Разрезать ондулин лучше всего ножовкой по дереву, обязательно смазав ее маслом: это позволит избежать застревание инструмента

Также для этих целей может применяться дисковая пила.

При обустройстве обрешетки очень важно учесть наклон ската. Если речь идет о небольшом уклоне до 10 градусов, применяется сплошная надежная обрешетка, изготовленная из шпунтованной доски или фанеры

При уклоне в 10-15 градусов на обрешетке делается шаг между перемычками в 45 см. И если скат наклонен более, чем на 15 градусов, шаг элементов обрешетки увеличивают до 60 см.

Как покрыть крышу своими руками — пошаговая установка

Этап 1. Установка ондулина на крышу начинается с оснащения стропил обрешеткой поверх ранее уложенной пароизоляционной пленки. Такая же пароизоляция может быть установлена со стороны чердачного помещения. Для заполнения промежутков обрешетки используется утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Сверху обрешетки обустраивается из реек контробрешетка, что позволяет создать технологическую вентиляционную полость.

Этап 2. Монтаж кровли из ондулина своими руками стартует с первого ряда, от кровельных скатов. Лучше выбрать для этого подветренную сторону, чтобы избежать задуваний под кровельную облицовку

При креплении листов важно достигать, чтобы их нижние края выходили за карнизную доску. Выступ подбирается в индивидуальном порядке: главное, чтобы вода эффективно отводилась за пределы крыши, на середину водосточного желоба

В любом случае, выступ не должен превышать 70 мм. При укладке ондулина делают нахлест на одну волну. На размеры продольного перекрытия влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые в центре листа забиваются через волну.

Этап 3. Укладка второго и каждого следующего листа проводится с его половины, для достижения разведения стыков кровли в соседних рядах. Данную схему укладки применяют вплоть до кровельного конька.

Этап 4. Перед укладкой последних рядов монтируется дополнительная обрешетка под коньковый профиль.

Для этих целей лучше всего использовать стандартный профиль, изготовленный той же фирмой, что и ондулиновое покрытие. Размер перекрывания профилем друг друга – 12,5 см. Конек крыши прибивается на каждую волну.

Этап 5. Если стена и кровельная конструкция имеет стыковку, ее оформляют стандартным профилем от того же изготовителя. Такой же принцип применяется для оформления участков соединения отдельных плоскостей кровельной поверхности (ендовых).

Этап 6. Место, где кровля стыкуется с фронтонной доской, необходимо хорошо защитить от влаги. Для этого используется один из двух способов. Один из них предполагает загибание края ондулинового листа, который прибивают к доске фронтона. Второй прием реализуется путем накладки на ребро крыши прямоугольного профиля, или щипца: это также позволяет сделать место стыковки более эстетичным.

Как ухаживать за кровлей из ондулина

Если процесс укладки листов был проведен по всем правилам, особый уход за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать – своевременно убирать с крыши на даче из ондулина различную грязь, чтобы она смогла прослужить максимально долго. Спустя определенное время наблюдается постепенная потеря ондулином первоначальной свежести окраски. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками – задача вполне посильная. Все, что при этом потребуется – строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы крыши.

Отделка дымохода выбор материалов

В число негативных факторов, влияющих на дымоход, входят:

• атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
• перепад температур окружающей среды;
• высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать:

• устойчивость к внешним факторам, износостойкость;
• внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием:

• клинкерного кирпича или плитка;
• штукатурки;
• цементно-волокнистых плит;
• кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Отделка дымохода на крыше при помощи штукатурки характеризуется:

• доступной стоимостью;
• простым монтажом;
• универсальностью (подходит к любым кровельным покрытиям);
• возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

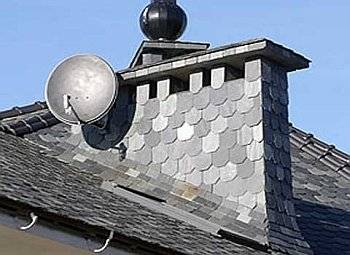

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Проход печной трубы через крышу

Значение здесь имеет все: материал дымохода – кирпич, металл, асбестоцемент, материал кровли – из металлочерепицы, из ондулина, из профнастила, устройство кровельного пирога – с утеплением или без, высота чердачного пространства и даже форма сечения дымоотводного канала.

На кирпичном дымоходе устраивается распушка – расширение печной трубы за счет утолщения стенок. Благодаря этому стенки кирпичного изделия нагреваются намного меньше, металлического, и объем переходника может быть меньше.

Однослойные металлические изделия нагреваются сильнее. Здесь теплоизоляционный короб требуется даже в тех случаях, когда кровельный пирог утепления не предусматривает.

• Устройство короба одинаково для всех типов дымоходных конструкций.

  Сооружается он из брусков, закрепляемых на стропильных ногах. Так как дерево относят к материалам горючим, то расстояние между деревянными элементами и стенками дымохода должно быть не менее 13 см.

• Снизу под потолком чердака, короб подшивается листом негорючего материала – ГКЛ, оцинкованное железо. Пространство между дымоходом и стенками переходника заполняется жаростойким теплоизолятором – специальной термостойкой минеральной ватой, керамзитом.

Дальнейшие действия по герметизации устройства зависят от материала кровли.

Проход через крышу из шифера

Надо отметить, что шифер является самым сложным в этом плане материалом. Для современных кровельных материалов производители предлагают готовые гидроизоляционные приспособления. Для шифера таковых не разработано.

Гидроизоляция дымохода на крыше из шифера проводится следующим образом.

1. Пленочный гидроизолирующий материал, которым укрывают кровельный пирог, на этом участке разрезается таким образом, чтобы укладываться внахлест на стенки дымоотвода. Пленка закрепляется битумной мастикой.
2. Размещают шифер, стараясь как можно плотнее состыковать листы со стенками дымоотвода.
3. Из оцинкованной стали изготавливают подворотничок – элемент требуемой длины, изогнутый так, чтобы плотно примыкать к кровле и к дымоотводу. Стыки перекрываются подворотничками.
4. Полученную металлическую конструкцию заливают цементно-песчаным раствором так, чтобы герметизация выступала над уровнем настила.

Полученное приспособление сложно назвать декоративным, однако герметичность оно обеспечивает хорошую.

Проход трубы через крышу из металлочерепицы

Кроме собственно отделочного материала производители выпускают и разнообразные дополнительные элементы, в том числе и фартуки для дымоходов.

1. Гидроизоляция выполняется описанным выше способом. Это важная часть работы, так как обеспечивает водонепроницаемость всей кровли, а не только стыков между сооружениями на крыше.
2. Вокруг дымохода формируют обрешетку из деревянных реек, а затем к ней закрепляют детали металлического фартука. Стык на верхней планке обрабатывают соответствующим герметиком.
3. Нижняя обычно не герметизируется, так как предполагает устройство водоотводного галстука, а в этом случае герметизация не позволит воде свободно стекать вниз.
4. Вокруг дымохода укладывают металлочерепицу. Все стыки обрабатывают термо- или жаростойким герметиком.
5. Сверху таким же образом монтируют декоративный фартук. Обычно он выполняется в том же цвете, что и кровля. На фото – дымоотвод с фартуком.

Герметизация печной трубы на крыше из ондулина ничем существенным не отличается от описанного выше монтажа. Разницу составляет лишь материал верхнего, декоративного фартука – он изготавливается из пластика.

Проход дымохода через кровлю из профнастила

Если материал комплектуется элементами по герметизации печной трубы, вентиляционных каналов и прочего, то рекомендуется использовать именно его. Порядок действий в этом случае такой же, как при герметизации кровли из ондулина, а специальный элемент, кроме того, повторяет форму «родного» профнастила, что обеспечивает плотное прилегание.

Если же таких элементов нет, то герметизация печной трубы на крыше из профнастила, осуществляется следующим способом.

1. В листе вырезают отверстия меньше размеров дымохода на 1,5–2 см.
2. По углам делают надрезы и отгибают края листа.
3. На этапе монтажа кровельного настила, заготовку надевают на печную трубу, а края прижимают к стенкам дымохода как можно плотнее.
4. Для герметизации швов используют специальную каучуково-битумную ленту, наподобие Мастер Флеш.

На видео демонстрируется гидроизоляция стыков на крыше из профнастила.

Монтаж обрешетки

Сплошная обрешетка

Угол наклона крыши (уклон): 5-15° (от 1/11 до 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т.д.

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥15° (от 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Интервал обрешетки (от центра до центра доски или бруска): 36,6 см; мин. толщина доски 25 мм; мин. толщина бруска 50 мм.

Внимание! Расстояние между первыми двумя элементами обрешетки составляет 391 мм от Низа первой доски до Центра второй. В инструкции указан максимально возможный шаг обрешетки

Для удобства монтажа и более длительного срока службы кровли рекомендуется делать более частую обрешетку, например «через доску»

В инструкции указан максимально возможный шаг обрешетки. Для удобства монтажа и более длительного срока службы кровли рекомендуется делать более частую обрешетку, например «через доску».

Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

Обустраиваем зону примыкания для дымохода

Существует несколько правил, которых нужно придерживаться, когда речь идет о работах с дымоходной или печной трубой. Вот эти правила:

• дымоход устанавливается ближе к коньку кровли;
• важна высота трубы. Она должна возвышаться над коньком;
• запрещается примыкание к трубе оконной конструкции мансардного помещения;
• делать на кровле защитные экраны для трубы лучше из не слишком жестких материалов;
• обустройство прохода трубы зависит от материала, используемого для дымохода.

Пожарной безопасности при выведении дымоходной трубы, уделяется особое внимание. Хоть источник огня находится низко в печи, продукты горения нагревают дымоход до внушительной температуры. В таком случае используются сэндвич трубы через ондулин

Их корпус можно увидеть на этом фото

В таком случае используются сэндвич трубы через ондулин. Их корпус можно увидеть на этом фото.

Это как термос, который удерживает во внутренней части горячую жидкость, при этом оставаясь холодным с внешней части. Таким образом. дымоход не нанесет вред ондулину. Что касается дымоходов из кирпича или другого материала, то они укрываются в защитный металлический кожух со слоем термоизоляции. Тогда наружная оболочка будет нагреваться не больше 30–40 градусов.

Совет! Не стоит забывать о правилах безопасности. Работы выполняются на крыше, любое неверное движение может привести к пагубным последствиям.

Преимущества ондулина

Популярность кровля из этого материала получила не просто так. Ондулин – это вид кровельных материалов, относящихся к мягким, на основе битума. Внешне по форме он напоминает шифер, однако, на этом все сходства заканчиваются. Благодаря особому составу, он имеет массу преимущества и с ним легко работать. Материал делается из волокон целлюлозы, битумных композиций, минеральных компонентов, красителей и смол-отвердителей.

Что это дает? Его легко резать, он не крошится и не трескается как шифр, поэтому через сделанное отверстие легко пройдет вентиляционная или дымоходная труба. Ондулин имеет такие положительные качества:

1. Прекрасные эксплуатационные характеристики и высокое качество благодаря составу.
2. Производителями выпускаются дополнительные элементы: конек, ендова, уплотнительные материалы и фиксаторы. Они делают устройство кровли еще проще. Поэтому работать с кровельным материалом может каждый.
3. Ондулин имеет небольшой вес и его просто транспортировать.
4. Длительный срок эксплуатации, наряду со средней стоимостью, поднимает позиции продукции.
5. Он безопасен для человека и экологически чист.
6. Выполнять монтаж не составит труда. Фиксация выполняется посредством кровельных гвоздей, а наличие волн делает процесс еще проще. По ним можно ориентироваться.
7. Большой ассортимент товаров, отличающихся цветом.
8. Он подавляет шумы от дождя. Если говорить о металлической кровле, то жильцы жалуются на жуткий шум во время дождя. С ондулином это не наблюдается.
9. Материал можно резать при помощи ножовки, монтажного ножа или электролобзика. Никаких высокотехнологичных инструментов не потребуется.

Что касается недостатков, то это средняя прочность, выгорание цвета под УФ-лучами и отсутствие защиты от огня. Так как материал мягкий, то проход трубы через ондулин сделать несложно. А благодаря дополнительным материалам, его легко сделать герметичным.

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

• Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
• Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
• Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

• Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
• Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Проход печной трубы через крышу

Значение здесь имеет все: материал дымохода – кирпич, металл, асбестоцемент, материал кровли – из металлочерепицы, из ондулина, из профнастила, устройство кровельного пирога – с утеплением или без, высота чердачного пространства и даже форма сечения дымоотводного канала.

На кирпичном дымоходе устраивается распушка – расширение печной трубы за счет утолщения стенок. Благодаря этому стенки кирпичного изделия нагреваются намного меньше, металлического, и объем переходника может быть меньше.

Однослойные металлические изделия нагреваются сильнее. Здесь теплоизоляционный короб требуется даже в тех случаях, когда кровельный пирог утепления не предусматривает.

• Устройство короба одинаково для всех типов дымоходных конструкций.

  Сооружается он из брусков, закрепляемых на стропильных ногах. Так как дерево относят к материалам горючим, то расстояние между деревянными элементами и стенками дымохода должно быть не менее 13 см.

• Снизу под потолком чердака, короб подшивается листом негорючего материала – ГКЛ, оцинкованное железо. Пространство между дымоходом и стенками переходника заполняется жаростойким теплоизолятором – специальной термостойкой минеральной ватой, керамзитом.

Дальнейшие действия по герметизации устройства зависят от материала кровли.

Готовый переходной блок

Проход дымохода через кровлю в бане или ином строении может быть герметизирован при помощи специального переходника. Он применяется, если печная труба имеет круглую форму и выполнена из керамики или металла. Готовых узлов для создания дымоходного прохода в продаже представлено огромное количество. Формы подобных изделий могут быть разными. В продаже можно найти узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого сделано покрытие кровли и стропильная система, а также диаметра дымохода, угла наклона скатов. Также на выбор готового узла влияет высота чердачного пространства. Учитывают и материал перекрытий в доме.

Производители выпускают проходные конструкции, которые состоят из 2 частей. Это металлические кольца и отбортовка. Если подобные изделия выплавляют из черных металлов, толщина стенки должна составлять от 1 до 3 мм. Кольца состоят из 2 контуров. Каждый из них имеет изоляцию из базальтового материала. Это исключает вероятность возгорания при наличии нагретой трубы.

Металл, из которого изготавливается переходной узел, покрывается защитной эмалью. Это позволяет избежать развития коррозии. Эмаль выдерживает воздействие высоких температур (до +600ºС). Иногда проходку изготавливают из нержавейки. Стоимость подобных изделий будет на порядок выше.

Узел прохода дымохода через мягкую кровлю или иные материалы может быть универсальным. Он изготавливается из алюминия. На фланце имеется гофра в форме конуса, изготовленная из силикона. В продаже представлено несколько стандартных типоразмера подобных изделий. Это позволяет подобрать готовый переходной узел для трубы соответствующего размера. Верх гофры можно срезать, чтобы труба смогла пройти через ее отверстие. При этом фланец обрабатывают герметиком. Его крепят к кровле саморезами. Они обычно поставляются в комплекте.

Если кровля изготовлена из рельефных материалов, которые не позволяют выполнить фиксацию при помощи саморезов, приходится крепить систему к обрешетке. Для этого применяют длинные дюбели. Это, например, может потребоваться, если кроля изготовлена из железобетона. Нужно учесть, что тип материала кровли в значительной степени влияет на процедуру обустройства выхода дымохода.
