Трап для бани: установка своими руками

Сравнение с гидрозатвором

Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».

Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

Установка водяного трапа

Конструкция «мокрых» траповых моделей отличается тем, что управление потоком воды в системе слива осуществляется с помощью водяного затвора и специальных перегородок. Принцип работы во многом похож на схемы с U-образным коленом, с той только разницей, что высота запирающего столба жидкости в водяном трапе составляет всего 50 мм.

Что это дает? Преимуществ в том, чтобы оборудовать сливную систему бани водяным трапом, более чем достаточно:

Простая конструкция, нет подвижных деталей и мембран. Соответственно, слив выдержит самое варварское обращение, для дачной бани это особенно ценно, если приходится отмывать пыль и грязь после работы на грядках;
Простое устройство подразумевает большой срок службы сливного трапа в бане. Достаточно один раз установить, подключить вывод к сливной трубе, и можно забыть о его существовании;
Водяной трап нечувствителен к ошибкам в установке, небольшая погрешность или отклонение от горизонтальной плоскости не приведет к нарушению в работе.

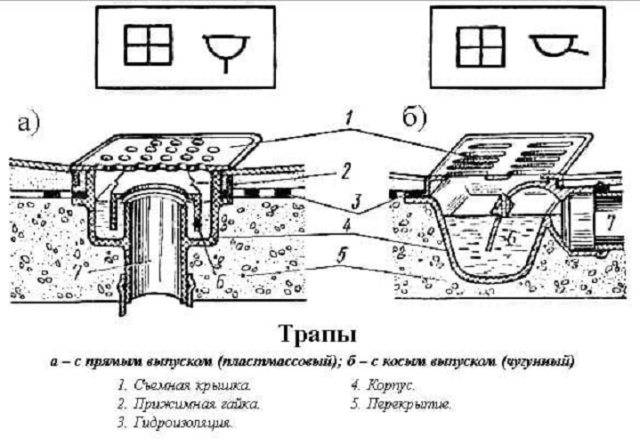

Различают два вида водяных трапов, с прямым и угловым выпуском. Первый вариант отлично подойдет для деревянного пола бани с небольшой сливной ямой под строением. Второй вариант применяется для бокового отведения воды. В водяных трапах с боковым отводом сливной трубы имеется специальная перегородка, блокирующая обратный удар или заброс содержимого канализации.

Единственным существенным минусом подобных устройств является отсутствие защиты от пересыхания воды, поэтому слив часто просто выводят трубой за фундамент бани со сбросом жидкости на грунт или песчаную подсыпку. На зиму выходное отверстие просто закрывают пробкой.

Для установки водяного трапа вырезают полость в полу и монтируют прямо на гидроизоляцию перекрытия. Корпус можно уложить под цементную стяжку или врезать прямо в половицы.

Что выбрать для сливной системы

Нередко владельцы деревянных бань устанавливают классическое колено с сильфоном – гидрозатвором. Пол застилается гидроизоляционной пленкой, а поверх укладывают деревянный трап или решетку из нескольких секций. Это и проще, и дешевле, но не всегда удобно. Для зимней бани такая система слива может использоваться только при условии регулярного пользования парилкой и основательного утепления деревянных полов.

В противном случае пластиковый гидрозатвор либо разорвет замерзшая вода, либо помещение деревянной бани навеки пропитается запахами и газами из сливной ямы.

Выбор траповой системы слива обусловлен несколькими важными условиями:

Небольшая высота сливной конструкции. Для деревянной бани это некритично, так как высота между черновым и сливным полом зачастую составляет 15-20 см. Но именно компактность трапа позволяет без особых проблем спрятать всю сливную систему под деревянным полом и основательно утеплить ее;
Простота обслуживания сливной системы трапа. Периодически приходится чистить отстойник, удалять и промывать мусор из гидрозатвора. Все это можно сделать из помещения бани, не разбирая деревянных полов;
Возможность работы трапа в сухом или почти сухом состоянии. Даже после месячного отсутствия и не пользования баней затворная система трапа будет исправно изолировать пространство канализационных труб от помещения парилки или душа.

К сведению! Существуют также конструкции канализационных трапов для бани со встроенным замком, способным механически отсекать канализацию от моечного помещения. Достаточно лишь нажать ногой на кнопку замка, чтобы перекрыть полость. Такие конструкции используют преимущественно в душевых отделениях. Для деревянной парилки или мойки бани подобные трапы не очень удобны. Можно, конечно, сделать люк поверх решетки и всякий раз после завершения банных процедур открывать его и защелкивать клапан, но это неправильно. Влага и капли воды еще долго будут конденсироваться на сливной поверхности подпола, поэтому, если закрыть клапан в деревянной парилке, то через полчаса-час на полу образуется лужа из конденсата.

В условиях нерегулярного пользования баней трап, как система, остается наиболее предпочтительной со всех точек зрения.

Бетонный пол без лицевого настила

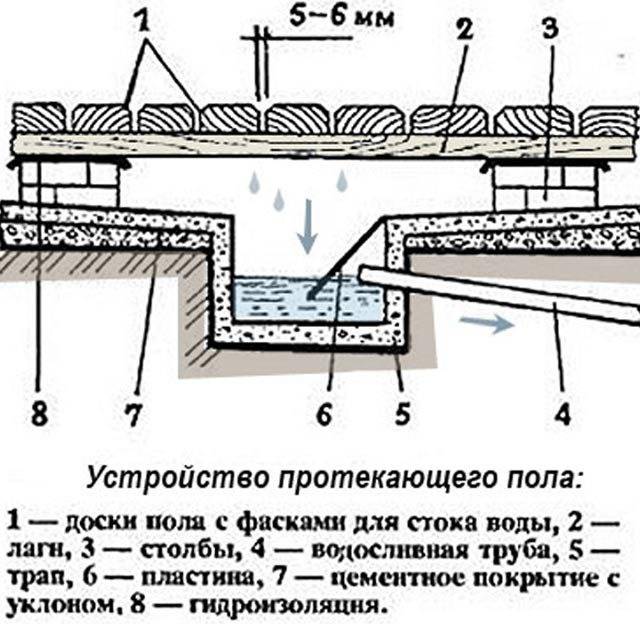

Пол в бане со сливом своими руками может быть построен и по совсем другой схеме. Деревянного настила на нем нет, а водоотводящая стяжка с уклоном является чистовым покрытием. Бани традиционно деревянные, поэтому этот вариант больше подходит для моечной сауны или для бани, где есть бассейн.

Если лицевого деревянного настила на полу со сливом нет, то уклон стяжки нужно значительно уменьшить, иначе пользоваться моечной с таким наклонным полом будет неудобно.

Угол выбирается 1 градус. Поверх бетона кладется плитка для пола.

Для саун обычны светлые пастельные тона плитки из керамогранита, но тёмные тёплых тонов — будут смотреться уютнее.

Плитка в бане на полу со сливом должна иметь матовую или рифленую поверхность. Глянцевое покрытие будет скользким и неудобным.

Уклон 1-2 градуса можно выдержать только с помощью лазерного нивелира. Перед тем, как залить пол в бане со сливом, проводится тщательная разметка. Разравнивать поверхность можно виброрейкой.

Внимание! Получить ровную поверхность с уклоном без впадин и пучностей получается не сразу. Допустимо разравнивание уже начинающего схватываться бетона с подмазкой необходимых участков

Адаптированные версии трапа для бани

Более привлекательным выглядит так называемый слив сухого типа. В таком трапе в водозатворе находится минимум воды. Для сравнения, высота водяного столба в сухом корпусе составляет 30-35 мм, тогда как в классическом варианте все 50-55 мм. Для деревянной бани этого более чем достаточно.

Сухие водозатворы выпускают двух типов – поплавковые и маятниковые.

В первом случае выход в сливную трубу канализации перекрывается тяжелым поплавком. Вес кольцевого элемента достаточно большой, чтобы в отсутствии воды в сильфоне надежно опуститься на дно и перекрыть выход в сливную магистраль. В таком положении сливная система может закрывать сливную трубу бани неограниченное время, а при первых же литрах воды, заполнивших сильфон, трап перейдет в рабочее состояние.

Установка сливного трапа в бане

Современные модели не требуют специальной подготовки или капитальной переделки пола в парилке. Но в установке трапа есть одна особенность, монтировать сливную систему можно лишь после завершения работ по укладке и обустройству пола. Случается так, что заранее выбранное место под монтаж трапа не соответствует реально получившимся уклонам на полу.

Поэтому, прежде чем резать отверстия под сливные коммуникации, на пол выливают небольшое количество окрашенной воды. При этом желательно, чтобы в парилке бани находился груз или балласт, имитирующий вес людей. Деревянный пол в бане чаще всего ставится на лагах, поэтому вес посетителей может повлиять на направление потоков воды. Проще говоря, при полной загрузке парилки посетителями пол может «дать прогиб», и влага будет уходить в сторону от места расположения трапа. А водяная проба дает возможность уточнить место под обустройство сливной системы в бане.

Монтаж системы

Чтобы собрать систему слива воды из бани, нужно учитывать некоторые нюансы, знать основные элементы конструкции, понимать, как она работает.

Проектирование

Сделать качественный водоотвод можно только зная общее устройство пола. Нужно продумать расположение сливного отверстия. При строительстве пол необходимо сделать под уклоном. Сливное отверстие должно быть расположено в самой низкой точке.

При проектировании водоотвода рекомендуется нарисовать чертеж, на котором будут указаны элементы, размеры, расположение трубок, отверстий, котлована для воды.

Материалы и инструменты

Расходные материалы и инструменты:

пластиковые трубы;
соединительные муфты;
решетка для сливного отверстия;
пластиковые отводы;
штыковая, совковая лопата;
болгарка с дисками по металлу;
острый нож;
строительный уровень.

Пошаговый монтаж

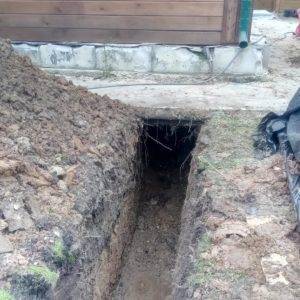

Вырыть траншею глубиной 60 см. Начинать работу нужно от постройки, а заканчивать около резервуара в который будет сливаться вода.
Каждый метр трубопровода нужно делать уклон на 2 см больше чем на предыдущем метре. Так вода без затруднений будет стекать в сливную яму под баню.
На дно траншеи засыпать слой песка толщиной 10 см, при этом уклон не должен изменяться.
Если фундамент ленточный, в его стенке нужно просверлить отверстие под установку водоотвода. Вокруг установленной трубы закрепить слой полиуретана. Он будет служить утеплителем.

После установки трубопровода нужно проверить его на наличие протечек. Для этого рекомендуется слить по водоотводу 5–10 литров жидкости. Если в местах соединений нет протечек, можно приступать к засыпке траншеи.

Также внимание нужно уделить самостоятельному обустройству ямы для слива жидкости из бани. Этапы:

Вырыть круглую яму глубиной 1–2 метра.
Приобрести бетонные или пластиковые кольца для сооружения сливного колодца.
Опустить первое кольцо в яму, продолжить ее копать до тех пор пока все кольца не окажутся внутри.
На дно высыпать слой щебня мелкой фракции толщиной 30 см.
Сверху расположить крышку дренажного колодца.

Останется подвести трубку слива к яме, герметизировать стыки.

Теплоизоляция

Если слив будет обустраиваться в холодной климатической зоне, его нужно утеплить. Для этого рекомендуется использовать минеральную вату. Ею оборачиваются трубки. Сверху утеплитель закрепляется каркасом из листов нержавеющей стали.

Многоликий трап

Это слово имеет множество значений. Это может быть неширокая лестница для захода на судно или корабль с причала или малого плавсредства, а также сообщения между палубами и надстройками. Под этим значением выступает также устройство для подъема и спуска с борта самолета. Оно же обозначает упомянутый нами деревянный щит, применяемый в парных и душевых различного назначения и, наконец, это приемная площадка с отверстием для сбора и слива воды с поверхности пола. При всем богатстве выбора, нас, как банщиков, интересуют две последние позиции.

Деревянный трап щитового типа

Представляет собой реечный набор, скрепленный двумя силовыми опорными брусами, сечением 40×40 мм. Основное его предназначение следующее:

Обеспечить безопасное передвижение посетителей бани по полу, оформленному керамической плиткой. Как известно, основная проблема скользкого мокрого кафельного пола — травмоопасность.
Создать комфортный температурный режим на уровне пола. В непрогретом помещении плитка холодная, в парной, в которой печь вышла на номинальный режим, может быть обжигающей. Деревянный щит, за счет особых термодинамических качеств древесины, сводит эти негативные проявления к минимуму.
В банях с ограниченным бюджетом на постройку и отделку — применение трапиков позволяет ограничиться проливными деревянными полами без их чистовой отделки. Роль «чистого» пола выполняют сами съемные трапики.
Повышение санитарно-гигиенического благополучия пола, за счет возможности дезинфекции, просушки и периодической обработки съемных щитовых конструкций так называемого фальш-пола.
Возможность массирования ступней ног за счет применения фактурных, должным образом обработанных реек.

Что выбрать для сливной системы

Выбор траповой системы слива обусловлен несколькими важными условиями:

Небольшая высота сливной конструкции. Для деревянной бани это некритично, так как высота между черновым и сливным полом зачастую составляет 15-20 см. Но именно компактность трапа позволяет без особых проблем спрятать всю сливную систему под деревянным полом и основательно утеплить ее;
Простота обслуживания сливной системы трапа. Периодически приходится чистить отстойник, удалять и промывать мусор из гидрозатвора. Все это можно сделать из помещения бани, не разбирая деревянных полов;
Возможность работы трапа в сухом или почти сухом состоянии. Даже после месячного отсутствия и не пользования баней затворная система трапа будет исправно изолировать пространство канализационных труб от помещения парилки или душа.

Достаточно лишь нажать ногой на кнопку замка, чтобы перекрыть полость. Такие конструкции используют преимущественно в душевых отделениях. Для деревянной парилки или мойки бани подобные трапы не очень удобны. Можно, конечно, сделать люк поверх решетки и всякий раз после завершения банных процедур открывать его и защелкивать клапан, но это неправильно. Влага и капли воды еще долго будут конденсироваться на сливной поверхности подпола, поэтому, если закрыть клапан в деревянной парилке, то через полчаса-час на полу образуется лужа из конденсата.

Трап для бани – простое решение для вашего комфорта

Как известно, в бане не бывает мелочей, поэтому каждой детали стоит уделять самое пристальное внимание. Например, если при строительстве вы отлично утеплили пол во всех помещениях, устроили систему обогрева и покрыли поверхность керамической плиткой, стоит позаботиться о комфорте передвижения. Ведь, как известно, мокрая керамика очень скользкая, что может привести к падениям и травмам

Чтобы избежать этого и используются трапики для бани. Но на этом сфера их применения не ограничивается, они могут применяться и как основное покрытие пола, но об этом ниже

Ведь, как известно, мокрая керамика очень скользкая, что может привести к падениям и травмам. Чтобы избежать этого и используются трапики для бани. Но на этом сфера их применения не ограничивается, они могут применяться и как основное покрытие пола, но об этом ниже.

На фото — секция трапа для бани

Сливные трапы для бани – Строим баню или сауну

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Предлагаем ознакомиться Декоративная штукатурка в бане

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.
Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор
Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.
Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Виды сливных трапов

На фото — секция трапа для бани

Стоит отметить, что приемник воды в канализацию также называется трапом, его также важно выбрать правильно, ведь он должен удерживать запахи из труб. Для этого используются специальные гидрозатворы, которые нужно ставить по ходу стока воды для обеспечения необходимого уровня надежности

О требуемом устройстве уклонов говорить излишне. Сверху укладывается керамическая плитка либо поверхность покрывается влагозащитным составом. После чего самым разумным вариантом представляется трап в баню из дерева.

Некоторые застройщики закрывают трапами весь пол в помещении

Размер трапа должен подбираться достаточно точно. Это нужно для того, чтобы он не ездил по полу и стоял довольно жестко. Во многих случаях найти готовый вариант нужной конфигурации бывает сложно, необходимо делать его под заказ (при этом цена может быть неоправданно высокой), но гораздо проще изготовить трапик своими руками.
Материалом изготовления может быть самая разная древесина, все зависит от ваших предпочтений и возможностей. Мостки из сосны отличаются низкой ценой, но при этом их надежность оставляет желать лучшего

Лучше использовать более твердые виды древесины, оптимальный вариант – лиственница, она хорошо переносит высокую влажность и устойчива к вредителям и грибку, но при этом ее стоимость значительно выше.
Изготавливая трапики самостоятельно, советуем уделить большое внимание качеству отделки – все углы должны быть скруглены, а поверхность тщательно отшлифована, чтобы по ней можно было безопасно передвигаться даже босиком.

Важно!Не стоит делать слишком большое расстояние между рейками, так как это чревато различными повреждениями – можно подвернуть ногу или споткнуться. Слишком большое расстояние между рейками может привести к травмам

Слишком большое расстояние между рейками может привести к травмам

Критерии выбора

READ Как установить игру в исключения антивируса

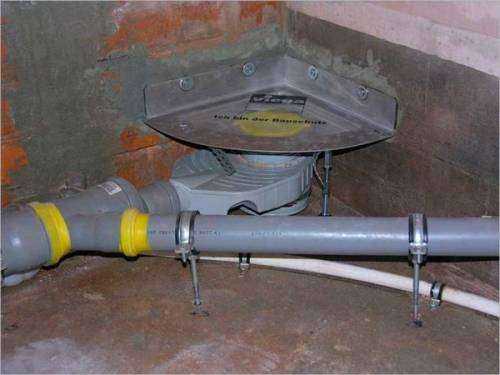

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Использование системы централизованного водоотведения (канализации)

В том случае если неподалёку от будущей бани есть система централизованного водоотведения, И к ней возможно подключиться, то есть смысл её использовать.

Применение такой системы избавляет владельца бани от множества проблем связанных с обустройством слива.
Однако и слив в систему централизованной канализации имеет свои особенности.
Первое, это то, что несмотря на простоту и удобство применения централизованной канализационной системы, нужно не забывать о том, что при строительстве необходимо уложить все необходимые коммуникации.
Второе же то, что владелец такой системы должен позаботиться о том, чтобы эта система не перемёрзла зимой. Это особенно актуально для северных регионов и достигается либо соответствующим утеплением труб, либо установкой системы их подогрева.

Подготовка к установке трапа

После того как была проведена проверка состояния деревянного пола, найдено оптимальное место для установки трапового слива, обязательно выверяют схему расположения канализационных труб.

Из-за очень маленькой высоты водяного столба трап в условиях бани оказывается очень чувствительным к углу наклона сливной канализационной трубы. Настолько, что многие мастера стараются проверить работоспособность траповой системы еще до монтажа утеплителя и половиц.

Для этого на собранных лагах сбивают коробку из планок, в которую устанавливают корпус трапа. К выводному фланцу подключают канализационные трубы.

Заливая небольшое количество воды, можно очень просто найти оптимальное расположение труб сливной системы в подполе бани. Место расположения коммуникаций фиксируют, оставляют собранным на лагах вывод канализационной трубы, а сам трап демонтируют и возвращаются к нему после настила половиц.

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
Не пропускает в помещение неприятные запахи из канализации.
Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапа~~линейный трап для душа~~

Выбирая модель трапа, учитывают следующее:

Технические возможности устройства, его пропускную способность и размер.
Как расположена труба канализации.
Где в помещении расположена душевая.
Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Подготовительные работы и выбор материалов

Перед тем, как приступать к работе, следует определиться с габаритными размерами нашего изделия. Они должны быть такими, чтобы решетка для бани с одной стороны занимала максимально возможную площадь, а с другой – позволяла с легкостью ее обслуживать.

В зависимости от планировки парной, она может быть как простой прямоугольной формы, так и более сложной. Например, решетка, которую мы будем делать, будет иметь в плане вот такую форму.

Это сделано специально на случай, если в парилке имеются какие-нибудь выступающие части, например, банные полки.

Если при расчете габаритных размеров решетки она получается слишком громоздкой и тяжелой, то имеет смысл вместо одной решетки сделать две или несколько. В этом случае не придется прилагать много физических сил при ее установке на место и уборке парилки.

Выбор материалов

Так как наша деревянная решетка будет лежать на полу, то есть в самой холодной зоне парилки, то для ее изготовления может подойти любая древесина. Но для исключения риска выделения смолы, лучше брать древесину лиственных пород. А еще лучше сделать ее из того же материала, что и полки. Тогда сохранится единый дизайн парной, а напольная решетка не будет выглядеть инородным предметом

Для соединения всех деревянных элементов нам потребуются саморезы по дереву диаметром 4-5 мм. Их длина должна быть на 5 мм меньше общей толщины скрепляемых деталей (поперечины и настильной доски).

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.
